HASZNÁLATI ÚTMUTATÓ KHE 2860 Quick METABO

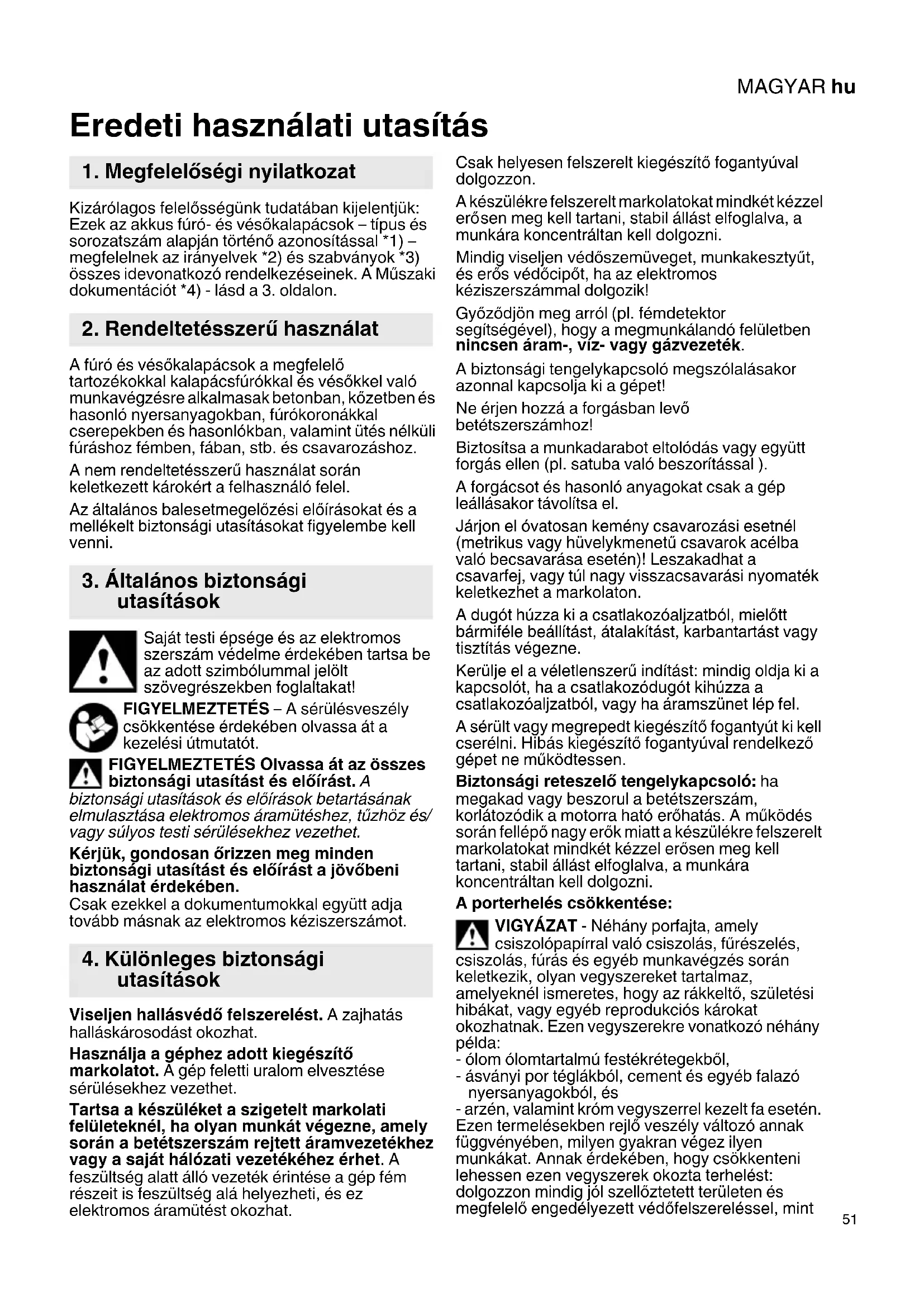

Kizárólagos felelősségünk tudatában kijelentjük: Ezek az akkus fúró- és vésőkalapácsok – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon. A fúró és vésőkalapácsok a megfelelő tartozékokkal kalapácsfúrókkal és vésőkkel való munkavégzésre alkalmasak betonban, kőzetben és hasonló nyersanyagokban, fúrókoronákkal cserepekben és hasonlókban, valamint ütés nélküli fúráshoz fémben, fában, stb. és csavarozáshoz. A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési útmutatót. FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet. Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. Viseljen hallásvédő felszerelést. A zajhatás halláskárosodást okozhat. Használja a géphez adott kiegészítő markolatot. A gép feletti uralom elvesztése sérülésekhez vezethet. Tartsa a készüléket a szigetelt markolati felületeknél, ha olyan munkát végezne, amely során a betétszerszám rejtett áramvezetékhez vagy a saját hálózati vezetékéhez érhet. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat. Csak helyesen felszerelt kiegészítő fogantyúval dolgozzon. A készülékre felszerelt markolatokat mindkét kézzel erő sen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. Mindig viseljen védőszemüveget, munkakesztyűt, és erős védőcipőt, ha az elektromos kéziszerszámmal dolgozik! Győződjön meg arról (pl. fémdetektor segítségével), hogy a megmunkálandó felületben nincsen áram-, víz- vagy gázvezeték. A biztonsági tengelykapcsoló megszólalásakor azonnal kapcsolja ki a gépet! Ne érjen hozzá a forgásban levő betétszerszámhoz! Biztosítsa a munkadarabot eltolódás vagy együtt forgás ellen (pl. satuba való beszorítással ). A forgácsot és hasonló anyagokat csak a gép leállásakor távolítsa el. Járjon el óvatosan kemény csavarozási esetnél (metrikus vagy hüvelykmenetű csavarok acélba való becsavarása esetén)! Leszakadhat a csavarfej, vagy túl nagy visszacsavarási nyomaték keletkezhet a markolaton. A dugót húzza ki a csatlakozóaljzatból, mielőtt bármiféle beállítást, átalakítást, karbantartást vagy tisztítás végezne. Kerülje el a véletlenszerű indítást: mindig oldja ki a kapcsolót, ha a csatlakozódugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel. A sérült vagy megrepedt kiegészítő fogantyút ki kell cserélni. Hibás kiegészítő fogantyúval rendelkező gépet ne működtessen. Biztonsági reteszelő tengelykapcsoló: ha megakad vagy beszorul a betétszerszám, korlátozódik a motorra ható erőhatás. A működés során fellépő nagy erők miatt a készülékre felszerelt markolatokat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, -szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. Lásd a 2. oldalon. 1 kalapácsfúró tokmány 2 szerszámreteszelés 3tokmányreteszelés 4 gyorsbefogó fúrótokmány * 5 gyorsbefogó túrótokmány persely * 6orsó 7kiegészítő markolat 8 fúrásmélység-ütköző 9 retesz 10 kapcsológomb (az üzemmód beállításához) 11 elektronika jel-kijelző * 12 állítókerék a fordulatszám előválasztásához * 13 forgásirányváltó kapcsoló 14 rögzítőgomb 15 nyomókapcsoló

• felszereltségtől függő/nem része a szállítási terjedelemnek Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak. Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).

6.1 Kiegészítő markolat szerelése

Biztonsági okokból mindig használja a géppel szállított kiegészítő markolatot. A kiegészítő markolat (7) balra forgatásával nyissa ki a szorítógyűrűt. Helyezze fel a kiegészítő markolatot a gép rögzítőnyakára. Tolja be a fúrásmélység-ütközőt (8). A feladatnak megfelelő szögben húzza meg erősen a kiegészítő markolatot.

7.1 A fúrásmélység-ütköző beállítása

Lazítsa meg a kiegészítő markolatot (7). Állítsa be a fúrásmélység-ütközőt (8) a kívánt fúrásmélységre, majd húzza meg újra a kiegészítő markolatot (7).

7.2 Bekapcsolás / kikapcsolás

A gép bekapcsolásához nyomja meg a nyomókapcsolót (15). A fordulatszámot a kapcsológombon módosíthatja. UHEV 2860-2 Quick: Az elektronikus lágy indítás folyamatosan gyorsítja fel a gépet az előválasztott fordulatszámra. A folyamatos működéshez a nyomókapcsoló a rögzítőgombbal (14) reteszelhető. A kikapcsoláshoz ismét nyomja meg a nyomókapcsolót. Folyamatos bekapcsolásnál a berendezés akkor is tovább forog, ha az a kezéből már kicsavarodott. Ezért a készülékre felszerelt markolatokat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

7.3 A fordulatszám előválasztása (csak az

UHE... gépeknél) Állítsa be az optimális fordulatszámot az állítókeréken (12).

7.4 Üzemmód kiválasztása

Nyomja be a reteszt (9) és fordítsa el a kapcsológombot (10). Ütvefúrás (csak a kalapácsfúró tokmány (1) alkalmazásakor kell beállítani) Vésés (csak a kalapácsfúró tokmány (1) alkalmazásakor kell beállítani) Vésőhelyzet beállítása Ebben a helyzetben állítsa át a vésőt a kívánt állásba. Ezután állítsa be a „vésést“, hogy elfordulásbiztosan reteszelje a vésőt. Csak a KHE... esetén: Fúrás (nagy forgatónyomaték) Csak a UHE ... esetén:

1. fúrás sebességfokozat

(nagy forgatónyomaték)

7. HasználatMAGYAR hu

Csak a UHE ... esetén:

2. fúrás sebességfokozat (nagy

fordulatszám) Beszorított véső mellett a berendezést kizárólag vésés üzemmódban üzemeltesse. A beszorított vésővel ellátott gépen az emelő mozgásokat el kell kerülni.

7.5 Forgásirány választás

A forgásirányváltó kapcsolót (13) csak akkor használja, ha a motor áll. Forgásirány választás R = jobbmenet (fúráshoz, kalapácsfúráshoz, véséshez, csavarbehajtáshoz) L = balmenet (csavarkihajtáshoz)

7.6 Fúrótokmány csere

Tokmánycserénél figyeljen a tiszta orsóra (6). A tengelyt kissé zsírozza be. (Speciális zsír: rendelési szám: 6.31800). Csakis a géppel szállított Metabo fúrótokmányt szerelje fel. A tokmány levétele: Lásd a C ábrát a 2. oldalon. - Forgassa el ütközésig a tokmányreteszelést (3) a nyíl irányában (a), majd húzza le a tokmányt (b). A tokmány felhelyezése: Lásd a D-jelű ábrát a 2. oldalon. - Helyezze fel a tokmányt a tengelyre (6) (a). - Forgassa el a tokmányreteszelést (3) forgassa el a nyíl irányában (b), amíg a tokmány teljesen fel nem húzható a tengelyre, majd engedje el a tokmányreteszelést. - Ellenőrizze, hogy rögzült-e a tokmány. Figyelmeztetés: Az orsó tokmánycsere során való elforgatása elkerülése érdekében állítsa a kapcsológombot (10) vésésre .

7.7 Szerszámcsere felhelyezett kalapács-

fúrótokmány esetén Használat előtt tisztítsa meg a szerszám befogószárát, és kenje meg a mellékelt speciális zsírral (rendelési szám: 6.31800)! Csak SDS-Plus szerszámokat használjon! A szerszám behelyezése: - Forgassa és bekattanásig dugja be a szerszámot. A szerszám automatikusan reteszelődik. A szerszám kivétele: Lásd az A ábrát a 2. oldalon. - A szerszám reteszelését (2) a nyíl irányában húzza hátra (a) és vegye ki a szerszámot (b).

7.8 Gyorscserélő fúrótokmány

szerszámcsere (a kivitelezéstől függően) A gyorsbefogó fúrótokmányt fémben, fában stb. történő ütés nélküli fúrás és csavarozás esetén használja. A betétszerszám befogása (lásd a 2. oldalon a B- jelű ábrát): Forgassa el a hüvelyt (5) az "AUF, RELEASE" (NYIT) irányba (a). Helyezze be a szerszámot a lehető legmélyebbre (b), majd forgassa el a hüvelyt az ellenkező irányba, amíg meg nem szűnik az érezhető mechanikus ellenállás (c). Figyelem! A fúrószerszámot még nem fogta be! Forgassa tovább erősen addig (ennek során be kell "kattannia"), amíg már nem lehet tovább forgatni - csak ezután fogta be biztonságosan a szerszámot. Figyelmeztetés: A tokmány nyitása után esetleg hallható hang (funkciótól függően) a hüvely ellenforgatásával lehet kikapcsolni. Ha a szerszám befogószára puha, azt valószínűleg után kell húzni rövid fúrási időtartam után. Tartsa mindig tisztán a tengelyt (6) és zsírozza be egy kicsit. (Speciális zsír: rendelési szám: 6.31800). A gyorsbefogó fúrótokmány (4) tisztítása: Ha hosszabb ideig dolgozott a géppel, tartsa a fúrótokmányt - a nyílásával lefelé - függőleges helyzetben, majd többször egymás után nyissa ki, ill. zárja be a tokmányt. A felgyülemlett por kihullik a nyíláson. Javasoljuk, hogy rendszeresen kezelje le a befogópofákat és a pofanyílásokat tisztító-spray- vel. Szellőztető rések: Esetenként tisztítsa meg a gép szellőzőnyílásait. Amennyiben a nyomókapcsolót (15) nem lehet benyomni, ellenőrizze, hogy a forgásirány-kapcsoló (13) teljesen az R vagy L helyzetben áll-e. Elektronikus jel-kijelző (11): - Gyors villogás - újrabeindulás elleni védelem Amikor feszültségkimaradás után a hálózat visszatér, biztonsági okokból a még bekapcsolt gép nem indul el. A további üzemeltetéshez a gépet kapcsolja ki majd ismét be.

Kizárólag eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A tartozékokat biztosan kell felhelyezni. Amennyiben a gépet egy tartóban működtetik: a gépet biztonságosan rögzíteni kell. A gép feletti uralom elvesztése sérülésekhez vezethet. A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Elektromos szerszám javítását csak villamos szakember végezheti!

8. Karbantartás, tisztítás

A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

= névleges teljesítményfelvétel

= leadott teljesítmény

= üresjárati fordulatszám

= terhelt fordulatszám

max = maximális furatátmérő

max = maximális ütésszám W = egy ütés energiája S=ütőteljesítmény b = fúrótokmány befogó területe m = súly elektromos csatlakozókábel nélkül D = befogónyak átmérője A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg. II védelmi osztályú gép ~ váltóáram A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Rezgési összérték (három irányú vektorösszeg) az EN 60745 szabványnak megfelelően:

h, HD = rezgéskibocsátási érték (ütvefúrás betonban)

h, Cheq = rezgéskibocsátási érték (vésés)

h, D = rezgéskibocsátási érték (fúrás fémbe)

h,HD/Cheq/D = bizonytalanság (rezgés) Jellemző A-osztályú zajszint

= hangteljesítményszint

=bizonytalanság Munka közben a zajszint átlépheti a 80 dB(A)-t. Viseljen fülvédőt!
