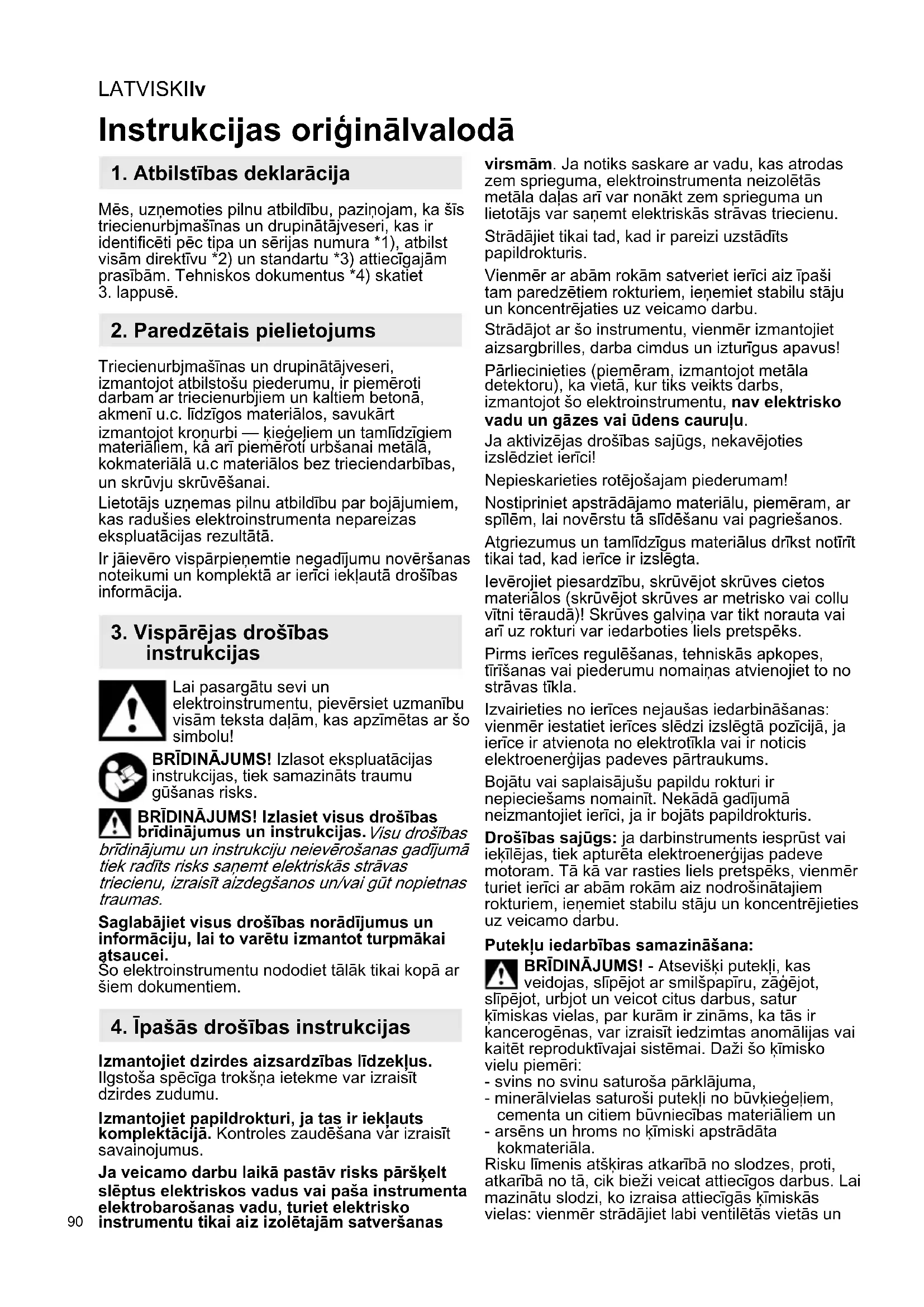

LIETOŠANAS INSTRUKCIJA KHE 2860 Quick METABO

1. Atbilstības deklarācija

Mēs, uzņemoties pilnu atbildību, paziņojam, ka šīs triecienurbjmašīnas un drupinātājveseri, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu *2) un standartu *3) attiecīgajām prasībām. Tehniskos dokumentus *4) skatiet 3. lappusē.

2. Paredzētais pielietojums

Triecienurbjmašīnas un drupinātājveseri, izmantojot atbilstošu piederumu, ir piemēroti darbam ar triecienurbjiem un kaltiem betonā, akmenī u.c. līdzīgos materiālos, savukārt izmantojot kronurbi — kieģeliem un tamlīdzīgiem materiāliem, kā arī piemēroti urbšanai metālā, kokmateriālā u.c materiālos bez trieciendarbības, un skrūvju skrūvēšanai.

Lietotājs uzņemas pilnu atbildību par bojājumiem, kas radušies elektroinstrumenta nepareizas ekspluatācijas rezultātā.

Ir jäievēro vispārpienemtie negadījumu novēršanas noteikumi un komplektā ar ierīci iekļautā drošības informācija.

3. Vispārējas drošības instrukcijas

Lai pasargātu sevi un elektroinstrumentu, pievērsiet uzmanību visām teksta daļām, kas apzīmētas ar šo simbolu!

BRĪDINĀJUMSI! Izlasot ekspluatācijas instrukcijas, tiek samazināts traumu gūšanas risks.

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus un instrukcijas. Visu drošības

brīdinājumu un instrukciju neievērošanas gadījumā tiek radīts risks saņemt elektriskās strāvas trieciju, izraisīt aizdegšanos un/vai gūt nopietnas traumas.

Saglabājiet visus drošības norādījumus un informāciju, lai to varētu izmantot turpmākai atsaucei.

Šo elektroinstrumentu nododiet tālāk tikai kopā ar šiem dokumentiem.

4. īpašās drošības instrukcijas

Izmantojiet dzirdes aizsardzības līdzekļus. Ilgstoša spēcīga trokšņa ietekme var izraisīt dzirdes zudumu.

Izmantojiet papildrokturi, ja tas ir iekļauts komplektācijā. Kontroles zaudēšana vār izraisīt savainojumus.

Ja veicamo darbu laikā pastāv risks pāršķelt slēptus elektriskos vadus vai paša instrumenta elektrobarošanas vadu, turiet elektrisko instrumentu tikai aiz izolētajām satveršanas

virsmām. Ja notiks saskare ar vadu, kas atrodas zem sprieguma, elektroinstrumenta neizolētās metāla daļas ari var nonākt zem sprieguma un lietotājs var saņemt elektriskās strāvas triecīenu.

Strādājiet tikai tad, kad ir pareizi uzstādīts papildrokturis.

Vienmēr ar abām rokām satveriet ierīci aiz īpaši tam paredzētiem rokturiem, ieņemiet stabilu stāju un koncentrējaties uz veicamo darbu.

Strādājot ar šo instrumentu, vienmēr izmantojiet aizsargbrilles, darba cimdus un izturīgus apavus!

Pārliecinieties (piemēram, izmantojot metāla detektoru), ka vietā, kur tiks veikts darbs, izmantojot šo elektroinstrumentu, nav elektrisko vadu un gāzes vai ūdens caurułu.

Ja aktivizējas drošības sajūgs, nekavējoties izslēdziet ierīci!

Nepieskarieties rotējošajam piederumam!

Nostipriniet apstrādājamo materiālu, piemēram, ar spīlēm, lai novērstu tā slīdēšanu vai pagriešanos.

Atgriezumus un tamlīdzīgus materiālus drīkst notīrīt tikai tad, kad ierīce ir izslēgta.

levērojiet piesardzību, skrūvējot skrūves cietos materiālos (skrūvējot skrūves ar metrisko vai collu vītni tēraudā)! Skrūves galviņa var tikt norauta vai ari uz rokturi var iedarboties liels pretspēks.

Pirms ierīces regulēšanas, tehniskās apkopes, tīrīšanas vai piederumu nomaiņas atvienojiet to no strāvas tīkla.

Izvairieties no ierīces nejaušas iedarbināšanas: vienmēr iestatiet ierīces slēdzi izslēgtā pozīcijā, ja ierīce ir atvienota no elektrotīkla vai ir noticis elektroenerģijas padeves pārtraukums.

Bojātu vai saplaisājušu papildu rokturi ir nepieciešams nomainīt. Nekādā gadījumā neizmantojiet ierīci, ja ir bojāts papildrokturis.

Drošības sajūgs: ja darbinstruments iesprūst vai iekīlējas, tiek apturēta elektroenerģijas padeve motoram. Tā kā var rasties liels pretspēks, vienmēr turiet ierīci ar abām rokām aiz nodrošinātajiem rokturiem, ienemiet stabilu stāju un koncentrējieties uz veicamo darbu.

Puteklu iedarbības samazināšana:

BRĪDINĀJUMS! - Atseviški putekļi, kas veidojas, slīpējot ar smilšpapīru, zāgējot, slīpējot, urbjot un veicot citus darbus, satur kīmiskas vielas, par kurām ir zināms, ka tās ir kancerogēnas, var izraisīt iedzimtas anomālijas vai kaitēt reproduktīvajai sistēmai. Daži šo kīmisko vielu piemēri:

• svins no svinu saturoša pārklājuma,
• minerālvielas saturoši putekļi no būvķieģeļiem, cementa un citiem būvniecības materiāliem un
• arsēns un hroms no kīmiski apstrādāta kokmateriāla.

Risku līmenis atškiras atkarībā no slodzes, proti, atkarībā no tā, cik bieži veicat attiecīgos darbus. Lai mazinātu slodzi, ko izraisa attiecīgās kīmiskās vielas: vienmēr strādājiet labi ventilētās vietās un

valkājiet apstiprinātus individuālās aizsardzības līdzekļus, piemēram, pretputekļu maskas, kas ir īpaši paredzētas mikroskopisku daļinų izfiltrēšanai.

Tas attiecas uz putekliem no citiem darba materiāliem, piemēram, atseviškiem koksnes veidiem (piemēram, ozola vai dižskābārža putekli), metāliem, azbesta. Citas zināmas slimības ir, piemēram, alerģiskas reacijas, elpceļu slimības. Nepieļaujiet putekļu iekļūšanu organismā.

levērojiet atbilstošās direktīvas un valsts noteikumus attiecībā uz materiālu, personālu, pielietošanas veidu un darba vietu (piemēram, arodveselības un darba drošības, utilizācijas noteikumus).

Nodrošiniet daļiņu savākšanu avota tuvumā, nepieļaujiet to nokļūšanu apkārtējā vidē.

Izmantojiet konkrētam darbam piemērotus piederumus. Šādā veidā tiek nodrošināts, ka vidē nekontrolēti nonāk mazāks daļinų daudzums.

Izmantojiet piemērotu putekļu savākšanas ierīci.

Puteklu ietekmi palīdzēs samazināt šie pasākumi:

- nevērsiet izplūstošo daļinų un izplūdes gaisa plūsmu pret sevi, klātesošajiem vai putekļu nosēdumiem;

- izmantojiet skaidu/puteklu savākšanas ierīci un/vai gaisa attīrītājus;

- nodrošiniet labu darba vietas ventilāciju un uzturiet to tīru, izmantojot putekļu sūcēju. Slaucīšana vai pūšana liks putekļiem pacelties gaisā.

- Izsūciet aizsargapgērbu ar putekļu sūcēju vai izmazgājiet to. Netīriet apgērbu, nopūšot to ar gaisu, izdauzot vai izsukājot.

5. Pārskats

Skat. 2. lappusi.

1 Trieciendarbības spīlpatrona
2 Darbinstrumenta fiksators
3 Spilpatronas fiksators
4 Bezatslēgas spīlpatrona *
5 Bezatslēgas spīlpatronas uzmava *
6 Vārpsta
7 Papildrokturis
8 Urbšanas dziłuma ierobežotājs
9 F i k s a t o r s
10 Slēdzis (darba režīma maiņai)
11 Elektroniskās sistēmas signāla indikators *
12 īkškrats ātruma iepriekšiestatīšanai *
13 Rotācijas selektorslēdzis
14 Fiksācijas poga
15 Palaidējslēdzis

* atkarībā no aprīkojuma / nav iekļauts piegādes komplektācijā

6. levade ekspluatācijā

Pirms pievienošanas elektrotīklam pārliecinieties, ka strāvas sprieguma un

frekvences nominālās vērtības, kas norādītas uz uzlīmes, atbilst elektroenergijas padevei.

Strāvas padevē vienmēr uzstādiet jaudas slēdzi, kura maksimālā nostrādes strāva ir 30

6.1 Papildroktura montāža

Drošības apsvērumu dēl vienmēr izmantojiet komplektācijā ietilpstošo papildrokturi.

Atveriet spīlgredzenu, pagriežot papildrokturi (7) pretēji pulksteņrādītāju kustības virzienam. lebīdiet papildrokturi ierīces iespīlēšanas atverē. levietojiet urbšanas dziļuma ierobežotāju (8). Cieši nostipriniet papildrokturi leņkī, kāds nepieciešams veicamajam darbam.

7. Lietošana

7.1 Urbšanas dziljuma ierobežotāja regulēšana

Atlaidiet valīgāk papildrokturi (7). Iestatiet urbšanas dziluma ierobežotāju (8) vēlamajam urbšanas dzilumam un no jauna pievelciet papildrokturi (7).

7.2 leslēgšana/izslēgšana

Lai ieslēgtu ierīci, piespiediet palaidējslēdzi (15).

Ātrumu var mainīt, piespiežot palaidējslēdzi.

UHEV 2860-2 Quick: pateicoties elektroniskajai laidenās palaides sistēmai, ierīce pakāpeniski sasniedz maksimālo ātrumu.

Lai nodrošinātu nepārtrauktu darbību, palaidējslēdzi iespējams nofiksēt, izmantojot fiksācijas pogu (14). Piespiediet palaidējslēdzi atkārtoti, lai izslēgtu ierīci.

Ilgstošas darbības režīma gadījumā mašina turpinās darboties, ja būs izkritusi no rokām.

Tādēl mašīna vienmēr satverama ar abām rokām pie attiecīgajiem rokturiem, ir jāienem drošs kermana stāvoklis un jākoncentrējas darbam.

7.3 Ātruma iepriekšiestatīšana (vienīgi modelim UHE...)

lestatiet optimālo ātrumu atbilstoši pielietojuma veidam, izmantojot īkškratu (12).

7.4 Darbības režīma atlase

Piespiediet fiksatoru (9) un pagrieziet slēdzi (10).

Triecienurbšana (atlasiet tikai tad, kad izmantojat trieciendarbības spīlpatronu (1))

Kalšana (atlasiet tikai tad, kad izmantojat trieciendarbības spīlpatronu (1))

Kalšanas pozīcijas iestatīšana Šajā režīmā pagrieziet kaltu vēlamajā pozīcijā. Tad atlasiet „Kalšana”, lai nofiksētu kaltu un novērstu tā griešanos.

Vienīgi modelim KHE...: Urbšana (augsts griezes moments)

LATVISKIIv

1 Vienīgi modelim UHE ....: Urbšana 1. ātrumā (augsts griezes moments)

2 Vienīgi modelim UHE ...: Urbšana 2. ātrumā (liels ātrums)

Kad kalts ir nostiprināts, darbiniet ierīci tikai kalšanas režimā

Elektroinstrumentu ar uzstādītu kaltu nekādā gadījumā neizmantojiet kā sviru.

7.5 Rotācijas virziena atlase

Neizmantojiet rotācijas selektorslēdzi (13), līdz motors nav pilnībā apstājies.

Rotācijas virziena atlase:

R = iestatījums rotācijai pulkstenrādītāju kustības virzienā (standarta urbšanai, triecienurbšanai, skrūvju ieskrūvēšanai)

L = iestatijums rotācijai pretēji pulkstenrādītāju kustības virzienam (skrūvju izskrūvēšanai)

7.6 Spilpatronas nomaina

Pārliecinieties, ka vārpsta (6) ir tīra, kad veicat spīlpatronas nomainu. Uzklājiet uz vārpstas plānu smērvielas slāni. (Specializēta smērviela: pasūtijums Nr. 6.31800).

Montējiet tikai komplektācijā iekļauto Metabo spīlpatronu.

Spilpatronas atvienošana

- Pagrieziet spīlpatronas fiksatoru (3) bultas virzienā līdz atdurei (a) un atvienojiet spīlpatronu (b).

Spilpatronas nomaina

- Uzstādiet spīlpatronu uz vārpstas (6) (a).

- Pagrieziet spīlpatronas fiksatoru (3) bultas virzienā (b), līdz spīlpatronu var pilnībā uzstumt uz vārpstas, un atbrīvojiet spīlpatronas fiksatoru.

- Pārliecinieties, ka spīlpatrona ir pareizi nopozicionēta.

Piezīme: lai novērstu vārpstas griešanos spīlpatronas nomaiņas laikā, iestatiet slēdzi (10) kalšanas režimā.

7.7 Darbinstrumenta nomaina trieciendarbības spīlpátronā

Pirms nostiprināšanas notīriet darbinstrumenta kājiņu un uzklājiet specializēto smērvielu (pasūtījums Nr. 6.31800)! Izmantojiet tikai SDS-Plus darbinstrumentus!

Darbinstrumenta uzstādīšana

- Pagrieziet darbinstrumentu un ievietojiet, līdz tas nofiksējas. Darbinstruments nofiksējas automātiski.

Darbinstrumenta atvienošana

- Pavelciet instrumenta fiksatoru (2) atpakal bultinas norādītajā virzienā (a) un atvienojiet darbinstrumentu (b).

7.8 Darbinstrumenta nomaina bezatslēgas spīlpatronas gadījumā (atkarībā no aprikojuma)

Izmantojiet bezatslēgas spīlpatronu, veicot urbšanu bez trieciendarbības metālā, kokmateriālā u.c., kā arī skrūvju skrūvēšanai.

Darbinstrumenta iespīlēšana (skat. 2. lpp., B att.) Pagrieziet uzmavu (5) „AUF, RELEASE” (valā) virzienā (a). levietojiet darbinstrumentu līdz atdurei (b) un pagrieziet uzmavu pretējā virzienā, līdz tiek pārvarēta jebkāda jūtamā mehāniskā pretestība (c). Uzmanību! Darbinstruments vēl nav iespīlēts!

Turpiniet stingri griezt uzmavu (griešanas laikā jābūt dzirdamiem klikškiem), līdz to vairs nevar pagriezt tālāk — tikai tagad darbinstruments ir droši nostiprināts.

Piezīme. Krakški, kas varētu atskanēt pēc spīlpatronas (atkarībā no aprīkojuma) atvēršanas var novērst, pagriežot uzmavu pretējā virzienā.

Ja darbinstrumenta kājiņas materiāls ir salīdzinoši mīksts, pēc neilga urbšanas perioda var būt vajadzīga pievilkšana.

8. Tehniskā apkope un tīrīšana

Vienmēr saglabājiet vārpstu (6) tīru un nedaudz ieziestu ar smērvielu. (Specializēta smērviela: pasūtijums Nr. 6.31800)

Bezatslēgas spīlpatronas (4) tīrīšana

Pēc ilgstošas lietōšanas turiet spīlpatronu vertikāli ar atveri uz leju un vairākas reizes pilnībā atveriet un aizveriet to. No atveres izbirs tur uzkrājušies putekļi. Ieteicams regulāri apstrādāt spīles un spīlu atveres ar tīrīšanas aerosolu.

Ventilācijas atveres

Ierīces vēntilācijas atveres ir periodiski jātīra.

9. Problēmu novēršana

Ja palaidējslēdzi (15) nevar piespiest, pārbaudiet vai rotācijas selektorslēdzis (13) pilnībā atrodas pozīcijā R (pa labi) vai L (pa kreisi).

Elektroniskās sistēmas signāla indikators (11)

- Ātri mirgo — aizsardzība pret atkārtotu automātisko ieslēgšanos Kad pēc strāvas padeves pārrāvuma tiek atjaunota strāvas padeve, ierīce, kas joprojām ir ieslēgta, drošības apsvērumu dēl automātiski neieslēgsies. Lai turpinātu izmantot ierīci, izslēdziet to un pēc tam atkal ieslēdziet.

10. Piederumi

Izmantojiet tikai Metabo oriğinâlos piederumus.

Lietojiet tikai piederumus, kuri atbilst šajās lietošanas instrukcijās norādītajām prasībām un specifikācijām.

Droši uzmontēt piederumus. Ja ierīce tiek darbināta turētājā: droši nostipriniet ierīci. Kontroles zaudēšana var izraisīt savainojumus.

Pilnīgu piederumu klāstu skatiet vietnē www.metabo.com vai katalogā.

11. Remonts

Elektroinstrumentu remontu drīkst veikt TIKAI kvalificēti elektriķi!

Ja Jūsu Metabo elektroinstrumentam nepieciešams remonts, lūdzu, sazinieties ar Metabo apkalpošanas centru. Adreses skatiet vietnē www.metabo.com.

Rezerves daļu sarakstus varat lejupielādēt vietnē www.metabo.com.

12. Vides aizsardzība

Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecigos spēkā esošos likumus un noteikumus.

Attiecas tikai uz ES valstim: nekādā gadījumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem.

Saskaņā ar Eiropas Direktīvu 2012/19/EK par nolietotu elektronisko un elektrisko aprīkojumu un tās īstenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atsevišķi un jānodod videi nekaitīgai pārstrādei otrreizējo izejvielu iegūšanai.

13. Tehniskās specifikācijas

1. lappusē norādīto specifikāciju paskaidrojumi. Šī informācija var tikt mainīta tehnoloģiju attīstības rezultātā.

P_1	= nominālā ieejas jauda
P_2	= nominālā izejas jauda
n_1	= ātrums tukšgaitā
n_2	= ātrums noslodzē
_max	= maks. urbja diametrs
s_max	= maks. triecienu skaits

W = viena trieciena spēks

S = trieciena sniegums

b = spīlpatronas iespīlēšanas diapazons

m = svars bez strāvas kabela

D = iespīlēšanas atveres diametrs

Mērītās vērtības noteiktas atbilstoši EN 60745.

lekārtas aizsardzības klase — II

\~ mainstrāva

Norādītās tehniskās specifikācijas ir pakļautas pielaidēm (atbilstoši attiecināmajiem normatīviem).

Emisiju vērtības

Izmantojot šīs vērtības, ir iespējams novērtēt

šī elektroinstrumenta emisiju daudzumu un salīdzināt šīs vērtības ar citu elektroinstrumentu radīto emisiju daudzumu. Faktiskās vērtības var būt lielākas vai mazākas atkarībā no attiecīgā pielietojuma veida un piederuma vai elektroinstrumenta stāvokļa. Prognozējot vērtības, ir jāņem vērā arī darba pārtraukumi un neregulāras izmantošanas periodi. Vadoties pēc prognozētajām emisiju vērtībām, norādiet

lietotājam drošības profilakses pasākumus, piemēram, veicamās organizatoriskās darbības.

Vibrācijas kopējā vērtība (trīs virzienu vektoru summa), noteikta saskaṇā ar EN 60745:

a_h, HD = vibrāciju emisijas vērtība (triecienurbšana betonā)

a_h, Cheq = vibrāciju emisijas vērtība (kalšana) a_h, D = vibrāciju emisijas vērtība (urbšana metālā)

K_h,HD/Cheq/D = klūdas koeficients (vibrācija)

A tipa efektīvie uztvertās skaņas līmeņi:

L_pA = skanas spiediena limenis

L_WA = skanas jaudas limenis

K_pA, K_WA = k|ūdaś koeficients

Darbības laikā trokšņa līmenis var pārsniegt 80 dB(A).

Izmantojiet dzirdes aizsardzības līdzekļus!
