MODE D'EMPLOI A 3772V Wolf Garten
LHON POWER 34
LHON POWER 37
LHON POWER 40
LI-ION POWER 34 - LI-ION POWER 37 - LI-ION POWER 40
1 Interrupteur
2 Etrier de sécurité
3 Protection antipliage du cable
4 Indicator du niveau de replissage
5 Indicateur du niveau de replissage

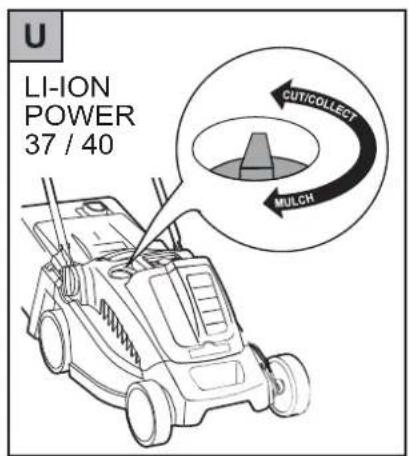

6 Commutateur CCM (cut-collect-mulch) LI-ION POWER 37, LI-ION POWER 40
7 Clapet de sécurité
8 Pile rechargeable
9 Reglage de la hauteur du guidon
10 Reglage de la hauteur de coupe
11 Croquis de la hauteur de coupe
12 Visualisation de I'etat de charge
13 Clé de contact

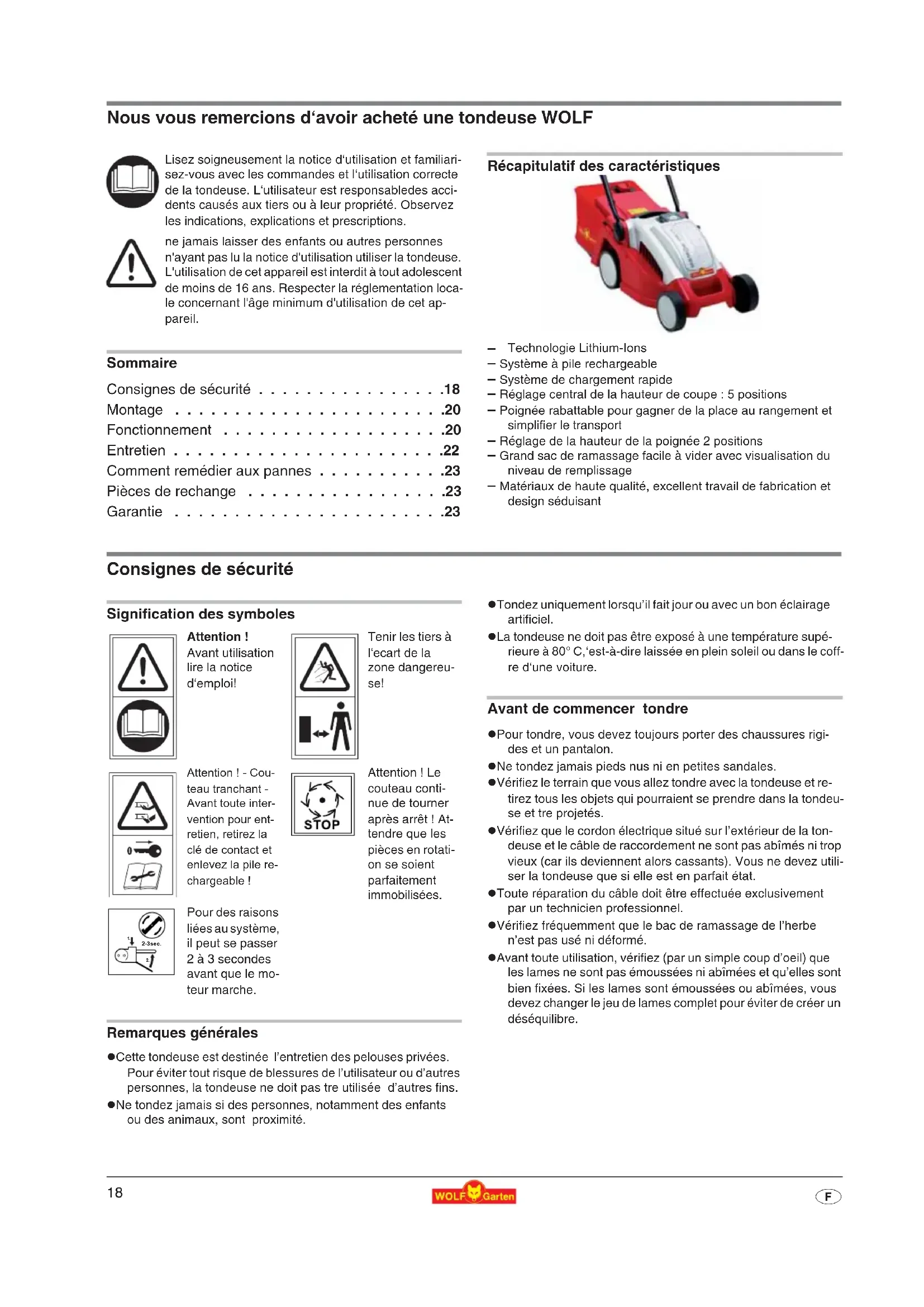

Nosyouremercionsd'avoirachetéune tondeuseWOLF
Lisez soigneusement la notice d'utilisation et familiaris-sez-vous avec les commandes et l'utilisation correcte de la tondeuse. L'utilisateur est responsable des accidents causés aux tiers ou à leur propriété. Observe les indications, explications et prescriptions.
ne jamais laisser des enfants ou autres personnes n'ayant pas lu la notice d'utilisation utiliser la tondeuse. L'utilisation de cet apparéil est interdir à tout adolescent de moins de 16 ans. Respecter la réglementation locale concernant l'âge minimum d'utilisation de cet apparéil.
Sommaire
Consignes de sécurité 18
Montage 20
Fonctionnement 20
Entretien 22
Comment remedier aux pannes 23
Pièces de rechange 23
Garantie 23
Récapitulatif des caractéristiques
- Technologie Lithium-Ions
- Système à pile rechargeable
- Système de chargement rapide
- Réglage central de la hauteur de coupe : 5 positions
- Poignée rabatable pour gagner de la place au rangement et simplifier le transport
- Réglage de la hauteur de la poignée 2 positions
Grand sac de ramassage facile à vider avec visualisation du niveau de replissage - Matériaux de haute qualité, excellent travail de fabrication et design séduisant
Consignes de sécurité
Signification des symboles
Attention!
Avant utilisation
lire la notice
d'emploi!
Tenir les tiers à l'ecart de la zone dangereuse!
Attention! - Courteau tranchant - Avant toute intervention pour entretien, retirez la clé de contact et enlevez la pile rechargeable!
Attention! Le couteau continu de tournier après arrêt! Attendre que les pieces en rotation se soient parfaitement immobilisées.
Pour des raisons liées au système, il peut se passer 2 à 3 secondes avant que le moteur marche.
Remarques generales
- Cette tondeuse est destinée l'entretien des pelouses privées. Pour éviter tout risque de blessures de l'utilisateur ou d'autres personnes, la tondeuse ne doit pas tre utilisé d'autres fins.
- Ne tondez jamais si des personnes, notamment des enfants ou des animaux, sont proximé.
Tondez uniquement lorsqu'il fait jour ou avec un bon éclairage artificiel.
La tondeuse ne doit pas etre exposé a une température supereure à 80^, est-à-dire laissée en plein soleil ou dans le coffre d'une voiture.
Avant de commencer tondre
Pour tondre, vous doivent toutes porter des chaussures rigides et un pantalon.
-Ne tondez jamais pieds nus ni en petites sandales.
- Vérifiez le terrain que vous allez tondre avec la tondeuse et rétirez tous les objets qui pourrait se prendre dans la tondeuse et tre projétés.
- Verifiez que le cordon électrique situé sur l'extérieur de la tondeuse et le cable de raccordement ne sont pas abimés ni tropiaux (car ils deviennent alors cassants). Vous ne devez utiliser la tondeuse que si elle est en parfait état.
Toute réparation du cable doit être effectuee exclusivement par un technicien professionnel.
- Verifiez fréquèment que le bac de ramassage de l'herbe n'est pas usé ni déforme.
- Avant toute utilisation, vérifie (par un simple coup d'oeil) que les lames ne sont pas emoussees ni abimées et qu'elles sont bien fixées. Si les lames sont emoussees ou abimées, vous nevez changer le jeu de lames complet pour éviter de creator un déséquilibre.
Lorsque you tondez
- Ne basculez pas la tondeuse lorsque vous mettez le moteur en marche, moins qu'il faille basculer la tondeuse lors du démarriage. Si tel est le cas, ne basculez pas la tondeuse plus qu'il ne faut et souvevez uniquement la partie qui est éloignée de l'utilisateur.
- Respectez la distance de sécurité que représenté la poignée avec l'appareil.
- N'allumez le moteur que lorsque vos pieds sont à une distance de sécurité suffisante des outils de coupe.
- Adopter une posture prudente. Ne courez jamais mais avancez tranquillement.
Tondre des terrains en pente:
Tondez toujours perpendicularement au dénivèle de la pente et non pas de haut en bas et de bas en haut.
-Faites particulierement attention lors des changements de direction.
- Ne tondez pas de pentes très raides
Soyez particulièrement prudent lorsque vous tondez en arrêté et tirez la tondeuse vers vous.
- Prenez soit de ne pas toucher les outils de coupe.
Tenez-vous à l'écart de la bouche d'éjection.
N'ouvre jamais le carter si le moteur tourne encore.
- Ne roulez jamais sur des gravillons avec le moteur en marche - Il yaurait des risque de projection de pierres!
Si possible, ne tondez pas l'herbe mouillée.
- Il faut arrêter la machine, restorer la clé de contact et attendre que la machine se soit immobilisée dans les cas suivants : - quand on abandonne la tondeuse
- pour débloquer une lame
- pour régler la hauteur de coupe
- pour vider le sac de ramassage
- lorsque vous avez rencontres un corps étranger (verifiez d'abord si la tondeuse ou les organes de coupe ont été endommages. Eliminez ensuite la détérioration eventuelle).
- lorsque la tondeuse vibre fortement du fait d'un déséquilibre (arrerter immidiatement et rechercher la cause).
- lorsque le cable d'alimentaion a ete endommagé pendant le travail.
- pour soulever la tondeuse et la transporter
- pour renverser la tondeuse ou la transporter (vers la pelouse ou sur des chemins)
L'entretien
Attention! Couteau rotatif
- Enlevez la clé de contact et la pile rechargeable.
-
Ne touchez pas les aubes en état de fonctionnement.
-
Vérifiez régulirement que tous les boulons et vis de fixation visibles, notamment ceux du porte-lames, sont bien vissés puis desserrer si nécessaire.
- Ne rangez pas votre tondeuse dans un local humide.
- Pour des raisons de sécurité, changez les pices qui sont usées ou abimées.
Utiliser uniquement des pices de rechange de la marque WOLF, sinon vous ne pourrez pas tre sr que votre tondeuse est conforme aux consignes de sécurité.
Chargeur
Le chargeur est concu exclusivement pour charger les tondeuses sans fil WOLF LI-ION POWER 34 et LI-ION POWER 37.
N'utiliser jamais le chargeur dans un environnement humide ou mouillé, mais uniquement dans un local sec.
- Ne débrancher le cable qu'en tirant sur la fi che. Tirer sur le cable pourrait endommager à la fois la fi che et le cable, et comprometter ainsi la sécurité electrique.
N'utiliser jamais le chargeur lorsque le cable, la fi che ou le chargeur lui-même ont été endommagés pardes effets extérieurs. Confi er alors le chargeur à l'atelier de réparation le plus proche.
- Eviter d'affector le refroidissement du chargeur en obstruant les fentes de refroidissement. Ne faites pas fonctionner l'appareil à proximé d'une source de chaleur.
N'ouvrer le chargeur sous aucun prétexte. En casde défaut, confi ez-le à un atelier de réparation.
Utiliser uniquement des pices de rechange de la marque WOLF, sinon vous ne pourrez pas tre sr que votre tondeuse est conforme aux consignes de sécurité.
Batterie
- En cas de mauvaise utilisation, un liquide peut s'écouler de la batterie. Eviter tout contact avec ce liquide. En cas de contact, rincer avec de l'eau. En cas de contact avec les yeux, consultez en outre un médecin. Le liquide qui s'écoule de la batterie peut provoquer des irritations de la peau ou des brûres.
L'utilisation abusive d'une pile rechargeable endommagée peut générer des vapeurs. Veiller à une bonne aération et consulter le médecin en cas de gène. Les vapeurs peuvent provoquer des irritations des voies respiratoires.
Risque d'incendie!
- Ne jamais charger l'accumulateur électricque dans un environnement comportant des acides ou des matériaux facilement inflammables.
- Charger l'accumulateur électric dans une température ambiente comprise entre 0 et +40^ . Lorsque l'accumulateur électric a été fortement sollicité,.Commencer par le laisser refroidir.
Risque d'explosion!
Protégé l'accumulateur électric de la chaleur et du feu.
- Ne pas le poser sur des radiateurs et ne pas l'exposer trop longtemps aux forts rayons du soleil.
Utiliser l'accumulateur electrique uniquement si la température ambiente se situe entre 0^ et +40^ .
Risque de court-circuit
La pile rechargeable doit etre emballée (boite en carton ou sachet en plastique) ou ses contacts recouverts d'un ruban adhesif avant elimination, transport ou stockage.
Il est interdit d'ouvrir la pile rechargeable.
Elimination des accumulateurs dans le respect de l'environnement
- Les batteries rechargeables de WOLF sont des batteries Li-ION et ne peuvent donc pas tre jetées aux déchets. Ramener les batteries défectueuses chez un revendeur spécialisé pour élimination. Retirer les batteries de l'appareil avant sa mise la ferraille.
- Selon l'etat de la technique, les batteries rechargeables de WOLF convennent le mieux l'alimentation électrique d'appareils ELECTriques sans fil. Les batteries Li-ION sont polluantes si elles sont jetées aux ordures menagres.
WOLF Garten souhaite favoriser le comportement des consom-mateurs en faveur de la protection de l'environnement. En collaboration avec vous et les revendeurs spécialisés WOLF, nous garantissons la récapération et le retraitement des accumulateurs usages.
Élimination de l'appareil
Ne jetez pas l'équipement électrique avec les ordres menagères. Recyclez équipement, accessoires et emballage de façon écologique.
Montage

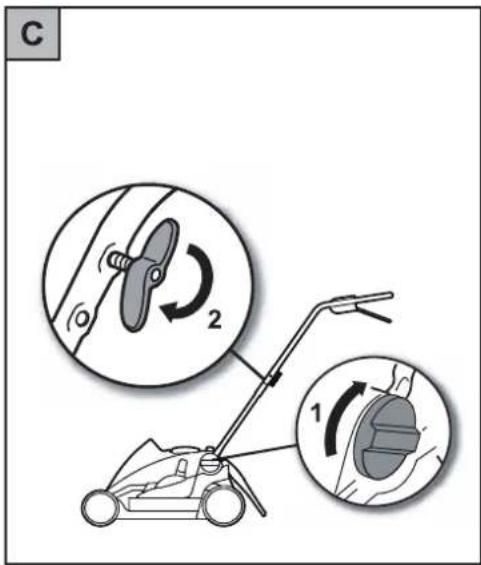

Fixer le guidon A B C
Attention!
Il est possible de déterminer le cable en pliant ou en sortant la barre de guidage.

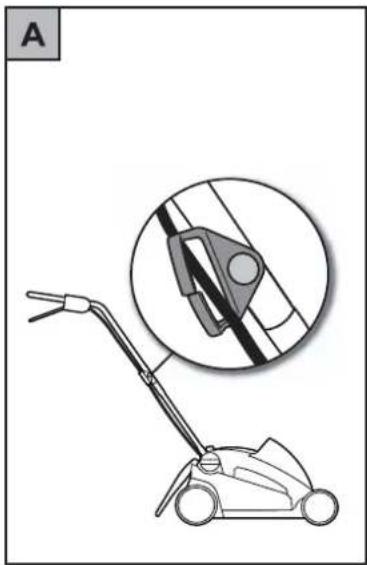

- Introduisez le cable dans la protection contre le piage A.
-
Alors que vous reglez la hauteur de la poignée veilles à ce que le cable ne soit pas ondulé B
-
Dépliez la partie inférieure du guidon et fixez-la en serrant les deux molettes (C1).

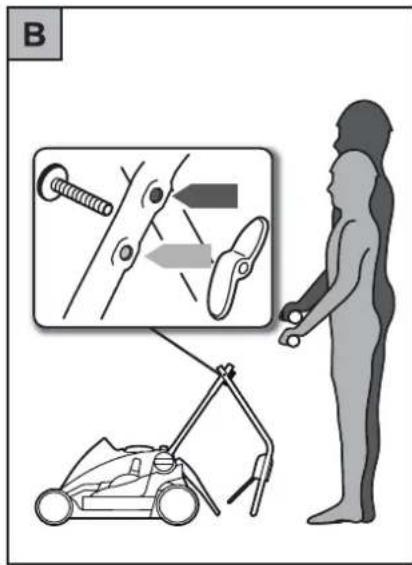

- Reglez la hauteur du guidon souhaitee . B
- Dépliez la partie supérieure du guidon et fixez-la à l'aide des écrous papillon (2).

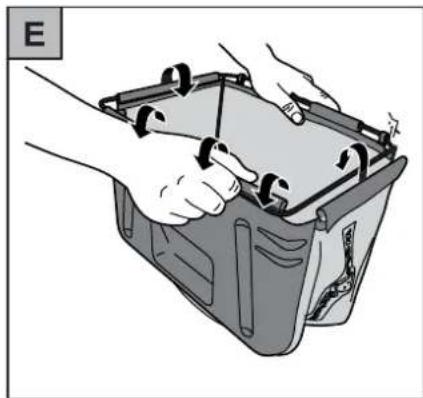

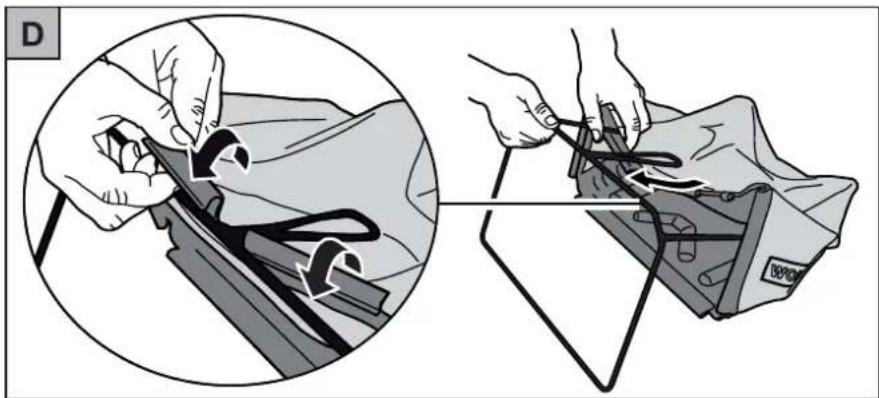

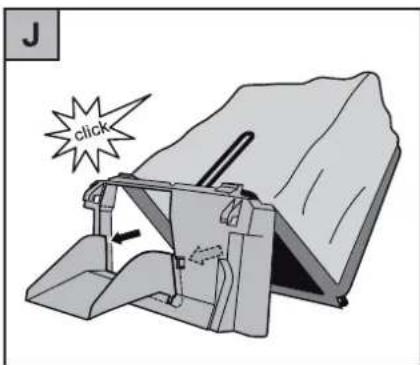

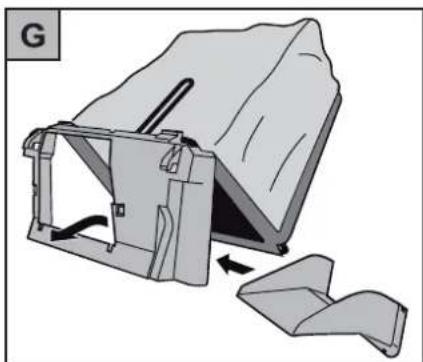

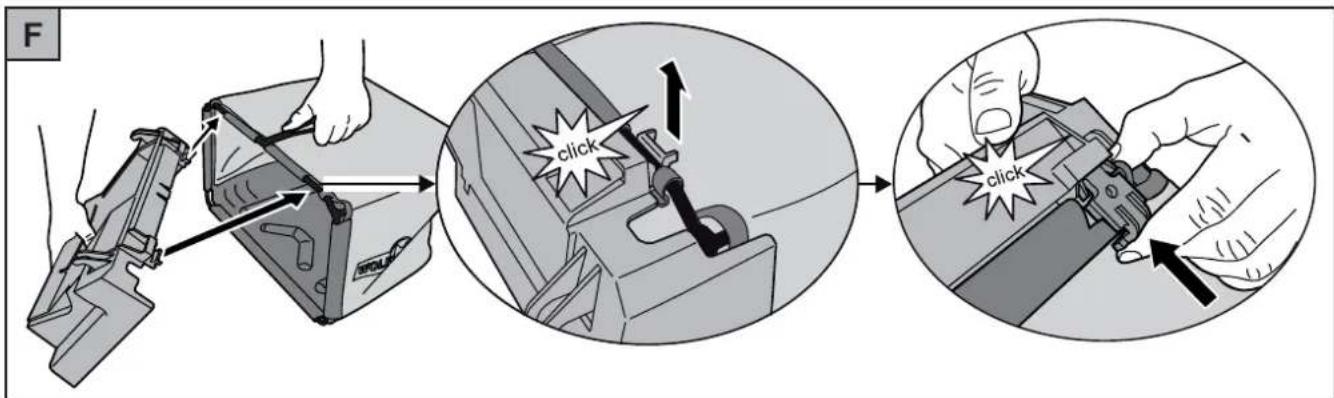

Monter le sac de rmassegeG H J
Voir illustrations.
Fonctionnement
Général

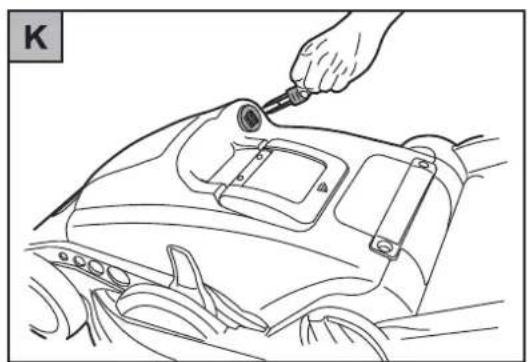

Clé de contact K
Attention! Couteau rotatif
Avant tous les travaux de réglage :
- enlever la clé de contact.
-Ne jamais toucher les lames quand elles tournent.
La tondeuse hybride est alimentee electriquement uniquely lorsque la clé de contact est sur la machine.
Tranches horaires
- Observe les dispositions spécifique de la lloi nationale.
Remarques relatives à l'utilisation de la tondeuse à accumulateur WOLF
La surface que vous pouvez tondre avec votre tondeuse à accumulator dépend de plusieurs facteurs, à savoir:
Type de gazon
Les tondeuses à accumulateurs sont destinées à des gazons souvent ou normalement entretenus. Elles peuvent aussi être utilisées, dans une certaine limite, sur des gazons qui n'ont pas été tondus pendant un certain temps après des vacances. Cependant, la surface pouvant être tondue sera réduite en conséquence. Il es désonseilé d'utiliser ces tondeuses pour des pelouses à vegetation sauvage rarement entreprises.
Structure du gazon
La surface de tonte dépend de la densité du gazon. On obtiendra une surface de tonte moins grande sur des gazons bien tousfus comme les gazons de terrains de golf.
Etat du gazon
L'etat de la pelouse (sèche, légèrement humide, mouillée) a une forté incidence sur la performance de surface. La meilleure performance de surface est obtenue par pelouse sèche. Si la pelouse est mouillée, l'énergie déployée pour la coupe et le ramassage sera plus importante, par conséquent, c'est là aussi que la performance de surface sera la plus BASSE.
Vitesse à laquelle la tondeuse est sonduite
Cette vitesse détermine la durée de la tonte et par conséquent la surface pouvant être tondue. Il est donc conseilé de passerrapidementla tondeuse surle gazon. Il faut eviter si possible de passer deux fois sur la même surface et il faut réduire au minimum les bandes de chevauchement. La mise en marche et l'arrêt repétés de la tondeuse diminuente également la capacité disponible de I'accumulateur.
Charger l'accumulateur électriche
Attention! Utiliser le chargeur dans un local sec uniquement.
Consignes generales pour charger
Afin de preserver une grande longevite de l'accumulateur électric, il convient d'observer les points suivants :
L'accumulateur électricque doit être charge avant la première utilisation.
Durées de chargement, voir page 128.
La tondeuse s'arrête automatiquement quand la tension électrique de l'accumulateur est trop faible. Il faut alors recharger l'accumulateur électrique.
La pile rechargeable lithium-ions doit être rechargée avant une période prolongée d'inutilisation, par exemple avant l'hiver.
La pile Lithium-ions peut etre chargée quel que soit son niveau de charge et la procEDURE de charge peut etre interrompue à tout moment sans risquer d'abimer la batterie (pas d'effet de mémoire intrinsique).
- Retirer la clé de contact. K

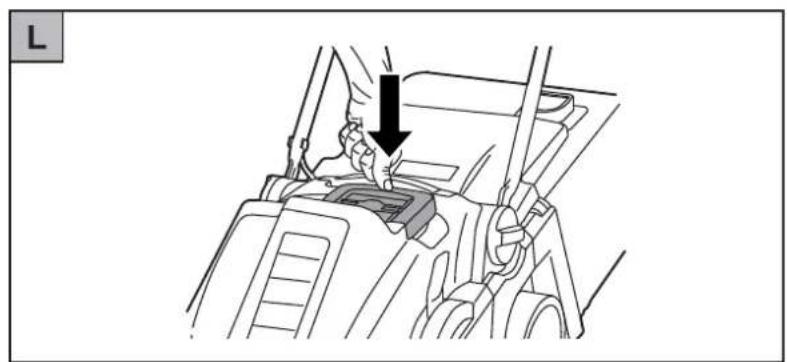

- Déverrouiller le couvercle du compartment en appuyant avec le doigt L

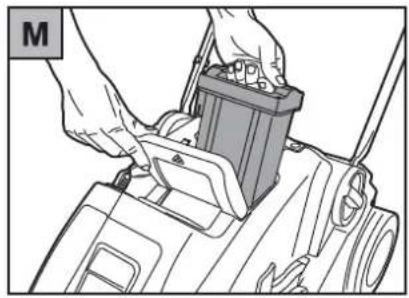

3.Sortir la pile rechargeable du compartment . M - Brancher la pile rechargeable sur le chargeur . N

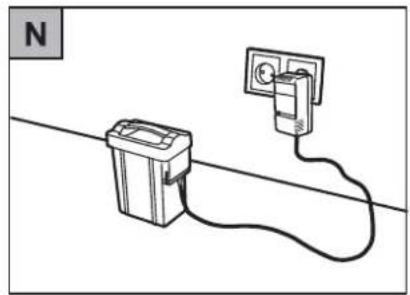

- Brancher le chargeur sur une prise électrique (230V) N
Remarques concernant le chargeur :
La diode rouge s'allume : la pile est en cours de chargement.
La diode verte s'allume: le chargement est achieve.
Si le chargeur seul est branché sur une prise électrique, dernier tamoin ne s'allume.
Pour assurer une longue durée de vie de la batterie, l'appeil ne devra pas rester raccordé au chargeur pendant plus de 2 jours.
Remarques concernant la visualisation de l'etat de charge :
La diode verte s'allume :
- la capacité de la pile rechargeable =
La diode jaune s'allume :
- la capacité de la pile rechargeable =
La diode rouge clignote (pile presque vide):
- la capacité de la pile rechargeable =
- Il faut recharger la pile rechargeable.
La diode rouge s'allume (le chargeur s'arrête) :
- la capacité de la pile rechargeable =
ou
- Panne (pile rechargeable trop chaude)

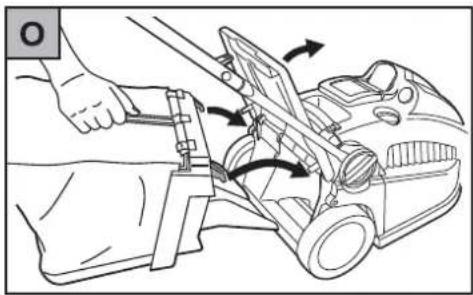

Accrochez le sac de collecte O
Attention! Couteau rotatif
Effectuez des réglages sur l'équipement seulement après que le moteur a été étient et l'outil de coupure s'est arrêté.
-
N'attachez pas le sac de collecte jusqu'à ce que vos pieds ne se trouvent à une distance sure de l'outil de coupure.
-
Soulever le capot.
- Accrocher le bac de ramassage en inserant les crochets dans les orifices du chassin (voir flanche).
- Rabatte le capot.

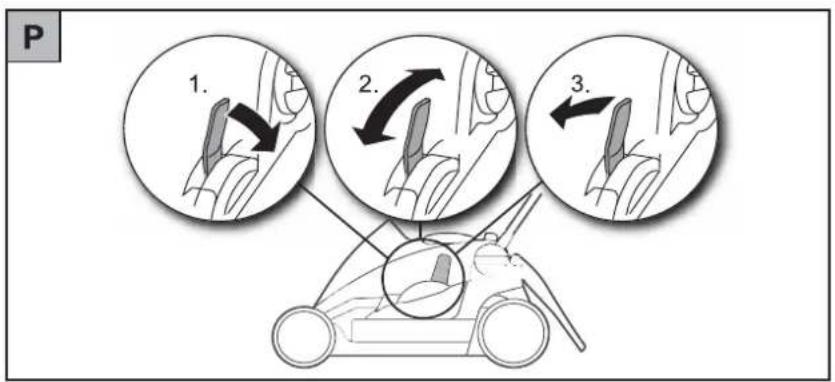

Régler la hauteur de coupe P
Attention! Couteau rotatif
Effectuez du travail/des réglages sur l'équipment seulement après que le moteur a été étant et l'util de coupure s'est arrêté.
Couper le moteur et enlever la clé de contact.
- Tirer le levier vers l'extérieur.
- Regler la hauteur de coupe souhaitee.
- Repousser le levier vers l'intérieur.
Hauteur de coupe - état de la pelouse
Tonde de préférence lorsque l'herbe est sèche. Tonde l'herbe humide ou mouillée à une hauteur plus elevée.
En principe I'hauteur de coupe est de 40-50 mm.
Mise en route de la tondeuse
- Mettre le moteur en marche quand la tondeuse se trouve sur une surface plane.
- Dans de l'herbe haute, appuyer légerement sur le manche Q.

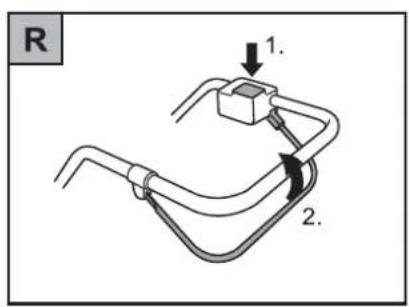

Mise en marche R
- Appuyez sur le bouton et maintenez le enforcé (1).
- Amenez la poignée (2) vers le guidon et l'âchéz le bouton (1).
Arret R
Lachet la poignée (2).

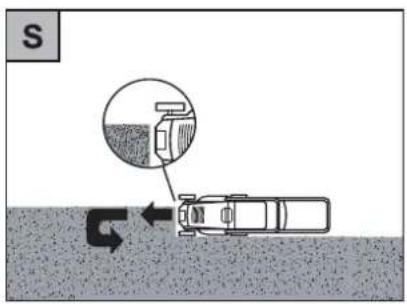

i Conseils pour tondre
Pour éviter que n'apparaisse un effet de rayures, il faut que les passages successifs de la tondeuse se chevauchent de quelques centimétres S
Protection contre les surcharges
En cas de surcharge ou de blocage, le moteur s'arrête automatiquement!
Retirer la clé de contact avant de remedier au problème!
- Surcharge: Hauteur de coupe trop basse, avance trop rapide.
Blocage: Corps étrangers dans la zone de tonte (par ex. branches).
L'appareil pourra tre remis en marche au bout de 5 min. environ.

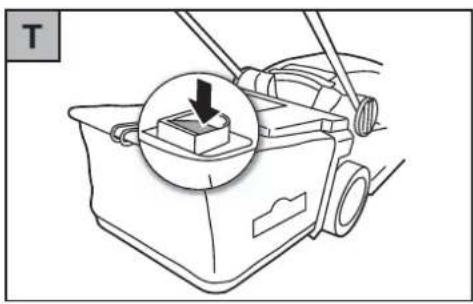

Vider le bac récolteu T
Quand le sac de collecte est plein, le rabat baisse tout seul.
Attention! Couteau rotatif
Effectuez des réglages sur l'équipement seulement après que le moteur a été étient et l'outil de coupure s'est arrêté.
Couper le moteur et enlever la clé de contact.
- Videz le sac de collecte.
Enlevez les possibles obstructions de l'espace de coupure avant de commencer.
Instructions pour l'indicateur de niveau :
Pour un fonctionnement efficace de l'indicateur de niveau, nettoyez régulierément les trouès d'au-dessous de l'indicateur de niveau du sac de collecte, à l'aide d'une Brosse à main.
Tonte / Ramassage (LI-ION POWER 37, LI-ION POWER 40)
Activez la fonction « cut/collect » (couper/ramasser) U
Attention! Couteau rotatif
Effectuez des réglages sur l'équipement seulement après que le moteur a été étient et l'outil de coupure s'est arrêté.
-
Ne mettez pas le moteur en marche jusqu'à ce que vos pieds ne se trouvent à une distance sure de l'outil de coupure.
-
Enlevez le sac de ramassage.
- Commutez l'interrupteur à « CUT/COLLECT »
- Accrochez le sac de collecte si besoin est.
- Mettez le moteur en marche.
Paillage (LI-ION POWER 37, LI-ION POWER 40)
Le "paillage" consiste à couper l'herbe à plusieurs reprises à l'aide d'un système de coupe spécial et de la remetre sur le sol. Il n'y a donc pas de déchets. De plus, le "paillage" protège la pelouse contre le desschément.
Instructions pour le paillage
Nous recommandons :
En fonction de la longueur de l'herbe, paillez 1-2 x parSEAINE
L'herbe ne doit pas etre trop haute ou trop mouilllee!
Allez lentement alors que vous paillez
-Faites attention que les canaux d'aubage se chevauchent.
-Ne coupez pas l'herbe plus de 20 mm.
i Remarque:
Le paillage n'est pas recommandé dans cas de l'herbe affectée par la mousse ou embrouillée, parce que le matérieloup coupédemeure sur la surface de la mousse et/ou sur l'embrouillement, de sorte qu'il ne peut pas'être absorbe par le sol.
- Scarifiez et fumez régulierement la pelouse.
Activer la fonction de paillage U
Attention! Couteau rotatif
Effectuez des réglages sur l'équipement seulement après que le moteur a été éteint et l'outil de coupure s'est arrêté.
- Ne mettez pas le moteur en marche jusqu'à ce que vos pieds ne se trouvent à une distance sure de l'outil de coupure.
- Enlevez le sac de ramassage.
- Reglez le commutateur sur "MULCH".
- Mettez le moteur en marche
Entretien
Général
Attention! Couteau rotatif
Avant tous les travaux d'entretien et de nettoyage :
Enlever la clé de contact.
- Sortir la pile rechargeable.
- Ne jamais toucher les lames quand elles tournent.
Nettoyage
Nettoyer la tondeuse avec une Brosse ou un chiffon après chaque tonte.
- Ne jamais nettoyer la tondeuse au jet d'eau. Remisser la tondeuse dans un endroit sec.

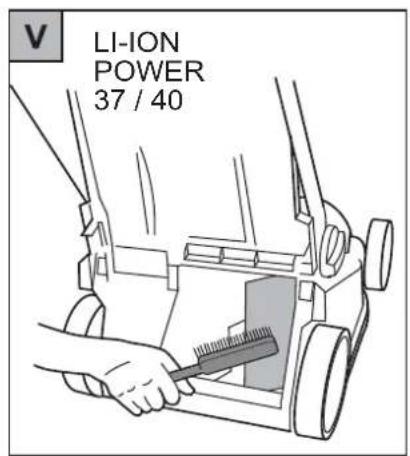

Nettoyer la trappe de paillage regulierment avec une balayette (LI-ION POWER 37, LI-ION POWER 40). V
Remiser la tondeuse pour I'hiver
Après la saison, nettoyer la tondeuse à fond.
Faire reviser la tondeuse des I'automne par une station-service WOLF agreée.
- Ne jamais nettoyer la tondeuse au jet d'eau et ne la remiser que dans un endroit sec.
La pile rechargeable lithium-ions doit être rechargée avant une période prolongée d'inutilisation, par exemple avant l'hiver.

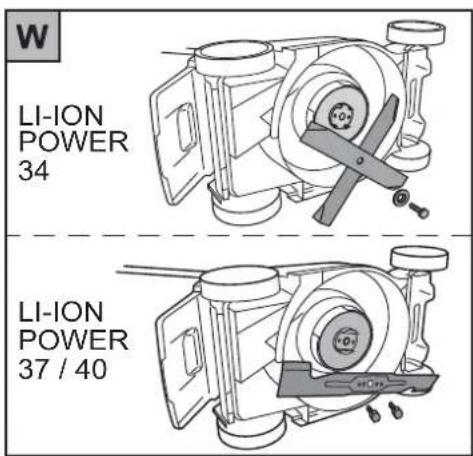

Remplacement du couteau W
Attention! Couteau rotatif
Avant tous les travaux d'entretien et de nettoyage :
Enlever la clé de contact.
- Sortir la pile rechargeable.
- Ne jamais toucher les lames quand elles tournent.
Le port de gants de protection est obligatoire.
Attention!
Il peut se développer un déséquilibre après le réaffutage de l'aube.
Faites reaffuter toujours les aubes dans un atelier spécifique, parce qu'il faut effectuer une vérification de l'équilibre conformément aux règlements de sécurité.
- Faites changer toujours les aubes dans un atelier spécialisé. Un torquement de 10 mm est obligatoirement exigé. Couple de serrage pour les vis : 6 - 7 N-m (LI-ION POWER 34, LI-ION POWER 37).
- Faites changer toujours les aubes dans un atelier spécialisé. Un torquement de 13 mm est obligatoirement exigé. Couple de serrage pour les vis : 16-18 N-m (LI-ION POWER 40).
- N'employez que des pieces de rechange d'origine.
Comment remédier aux pannes
| Problème Cause possible | Solution | |
| Fonctionnement saccadé, la machine vibre fort | • Couteau endommagé • Atelier de réparation WOLF | |
| • Le couteau s'est défait de sa fixation • voir page 22 (Remplacement du couteau) | ||
| Le moteur ne marche pas | • La pile rechargeable est vide • voir page 21 (Charger l'acumulateur électrique) | |
| • La pile est défectueuse. • voir page 23 (Pièces de rechange) | ||
| • La clé de contact n'est pas en place. • voir page 20 (Général) | ||
| Mauvaise tone, mauvais ramassage | • Lame émoussée • Atelier de réparation WOLF | |
| • Bourrage dans sac de ramassage • voir page 22 (Vider le bac récolteu) | ||
| • Hauteur de coupe mal ajustée • voir page 21 (Régler la hauteur de coupe) | ||
| • La pile est défectueuse. • voir page 23 (Pièces de rechange) | ||
Pèces de rechange
| N° de commande | Référence de l'article | Description de l'article |
| 4904 031 | Sac de ramassage d'herbe complet (LI-ION POWER 34) | |
| 4907 031 | Sac de ramassage d'herbe complet (LI-ION POWER 37) | |
| 4970 031 Sac de ramassage d'herbe complet (LI-ION POWER 40) | ||
| 4908 096 Vi 34 X Poutre du couteau 34 cm | ||
| 4939 096 Vi 37 A Poutre du couteau 37 cm | ||
| 4949 096 Vi 40 A Poutre du couteau 40 cm | ||
| 4919 096 LI-ION POWER Pack 2 Pile rechargeable | ||
| 4939 090 LI-ION POWER Pack 1 Pile rechargeable | ||
| 4939 072 Chargeur (Standard) | ||
Garantie
Dans chaque pays les conditions de garantie en vigueur sont celles publiées par notre société ou par notre importateur. Si pendant la durée de la garantie votre appareil présente des vices de matière ou de fabrication, la réparation est gratuite. En cas de recours en garantie, veuillez vous adresser à votre revendeur ou à notre succursale la plus proche.
Attentie! Roterend mes
Attentie! Roterend mes
Tips for à slà plenen
For a unnga striper i plenen ma klippebanene overlappemed noen centimeter S
