Type de produit	Aspirateur robot
Marque	Blaupunkt
Modèle	Bluebot XEasy VCCB1XE
Dimensions	330 × 78 mm
Poids	2,38 kg
Alimentation	100-240 V, batterie Li-ion 2150 mAh
Autonomie	120 minutes
Temps de charge	240 minutes
Capacité du réservoir de poussière	0,51 L
Surface de nettoyage maximale	Jusqu'à 120 m²
Niveau sonore	< 55 dB
Type de filtre	HEPA et à membrane
Connexion	WiFi 2,4 GHz
Fonctions intelligentes	Application Bluebot Robotics, commande vocale Alexa, télécommande
Modes de nettoyage	Auto, Bord, Point, Zigzag
Accessoires inclus	Station de charge, télécommande, bandes magnétiques, brosses latérales, filtre HEPA de rechange, brosses de nettoyage
Sécurité	Détection d'escalier, bande magnétique de limitation
Entretien	Nettoyage régulier du réservoir, filtres et brosses; remplacement de la batterie possible
Pièces détachées disponibles	Batterie, filtres, brosses latérales, brosse à rouleau
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - Bluebot XEasy VCCB1XE BLAUPUNKT

Comment installer l'application Bluebot Robotics ?

Téléchargez l'application 'Bluebot Robotics' depuis Google Play ou Apple Store. Assurez-vous que votre smartphone est connecté au WiFi 2,4 GHz. Créez un compte ou connectez-vous, puis ajoutez l'appareil en suivant les instructions dans la notice.

Comment connecter le robot à l'application ?

Mettez le robot en mode attente et maintenez le bouton Marche/Arrêt enfoncé 3 secondes pour activer le WiFi. Dans l'application, sélectionnez 'Add Device', choisissez 'BluebotXE', puis suivez les étapes pour connecter votre téléphone au réseau 'blaupunkt_BB...' et finaliser l'appairage.

Que faire si le robot ne se connecte pas au WiFi ?

Vérifiez que votre réseau est en 2,4 GHz (l'application ne supporte pas le 5 GHz). Redémarrez le robot et le routeur. Placez le robot près du routeur et réessayez. Si le problème persiste, réinitialisez le WiFi en maintenant le bouton Marche/Arrêt enfoncé 3 secondes.

Comment programmer un nettoyage programmé ?

Avec la télécommande : appuyez sur PLAN pendant 3 secondes, réglez l'heure avec les touches directionnelles et confirmez avec ON/OFF. Avec l'application : allez dans 'Schedule', sélectionnez un jour, définissez l'heure et validez. Le robot démarrera chaque jour à l'heure programmée.

Quels modes de nettoyage sont disponibles ?

Le robot propose 4 modes : Auto (nettoyage aléatoire), Bord (nettoyage des contours), Point (nettoyage localisé d'une zone spécifique) et Zigzag (nettoyage en lignes parallèles). Vous pouvez les sélectionner via la télécommande, l'application ou la commande vocale Alexa.

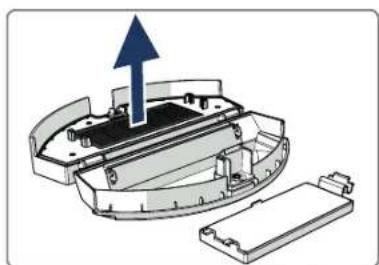

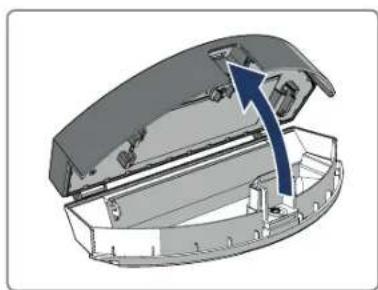

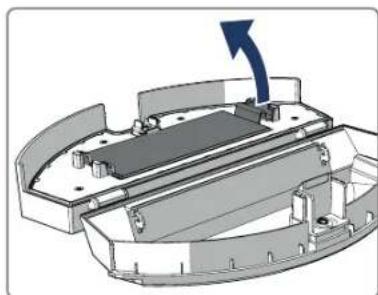

Comment nettoyer le réservoir de poussière et les filtres ?

Éteignez le robot et retirez le réservoir. Videz-le, puis retirez le filtre principal et le filtre HEPA. Lavez le réservoir et le filtre principal à l'eau claire (laissez sécher complètement). Le filtre HEPA ne doit pas être lavé à l'eau : nettoyez-le avec une brosse douce. Remontez le tout une fois sec.

Quelle est la durée de vie de la batterie ?

La batterie Li-ion de 2150 mAh offre une autonomie d'environ 120 minutes. La recharge complète prend environ 240 minutes. En cas de non-utilisation prolongée, chargez-la complètement puis stockez-la dans un endroit frais et sec.

Est-il possible d'utiliser le robot avec Alexa ?

Oui, après avoir connecté le robot à l'application Bluebot Robotics, vous pouvez activer la compétence 'Bluebot Robotics' dans l'application Alexa d'Amazon. Une fois liée, vous pouvez commander le robot par la voix, par exemple 'Alexa, demande à Bluebot de commencer le nettoyage'.

Comment éviter que le robot tombe dans les escaliers ?

Le robot est équipé de capteurs de détection d'escalier qui l'empêchent de chuter. De plus, vous pouvez placer la bande magnétique fournie pour délimiter des zones interdites (ex. devant les escaliers). Le robot détectera la bande et ne la franchira pas.

Que faire si le robot émet des bips ou des voyants rouges ?

Consultez le tableau des voyants dans la notice. Par exemple, 4 bips avec voyant rouge fixe indique une batterie faible. 5 bips avec voyant bleu fixe indique charge complète. Consultez la section 8.1 pour tous les codes. Si un défaut persiste, contactez le support Blaupunkt.

MODE D'EMPLOI Bluebot XEasy VCCB1XE BLAUPUNKT

Félicitations ! Et merci d'avoir acheté un excellent nouveau produit Blaupunkt. Avec l'aspirateur robot nettoyeur Blaupunkt Bluebot XEASY, vous pouvez nettoyer la plupart des types de sols avec la plus grande capacité.

Ce manuel est spécifique à l'aspirateur robot nettoyeur Blaupunkt Bluebot XEASY comme spécifié dans la section 2.1 Utilisation prévue. Ci-après, l'aspirateur robot nettoyeur Blaupunkt Bluebot XEASY sera appelé « le robot ».

Ce manuel est destiné à aider l'utilisateur à configurer et à utiliser le robot. Il décrit également le fonctionnement du robot avec l'application Bluebot Robotics et l'application Alexa. Pour une capacité d'utilisation maximale, téléchargez ces applications sur votre smartphone.

Nous vous demandons de bien lire les informations contenues dans le présent manuel avant d'utiliser le robot, afin de vous familiariser avec son utilisation prévue ainsi que les dangers et risques potentiels.

support.blaupunktrobotics.eu [phone] [e-mail]

Notre site Web propose également une fonctionnalité de discussion en direct !

Tous droits réservés. Aucune partie de cet ouvrage ne peut être reproduite sous quelque forme ou par quelque moyen que ce soit - graphique, électronique ou mécanique, y compris par photocopie, enregistrement sur bande ou autrement, ou systèmes de stockage et de recherche d'informations - sans la permission écrite de l'éditeur.

Révision 04/2018

TABLE DES MATIÈRES

FR

1. Guide de lecture 88
2. Sécurité 89 2.1 Utilisation prévue 89 2.2 Sécurité générale 89 2.3 Sécurité du produit 89 2.4 Sécurité électrique 90 2.5 Risque d'incendie et d'explosion 91 2.6 Maintenance 91 2.7 Transport et stockage 91 2.8 Recyclage et élimination 91 3. Description de l'appareil 92 3.1 Parties principales 92 3.2 Accessoires inclus 93 3.3 Télécommande 94 3.4 Application Bluebot Robotics 95 3.5 Application Alexa 96 3.6 Fonctions disponibles par type de commande 96
3. Pour commencer 97 4.1 Déballer la boîte 97 4.2 Monter les brosses 97 4.3 Installer la station de charge 98 4.4 Placer les bandes magnétiques 99 4.5 Charger le robot 99

4.6 Placer les piles dans la télécommande 100 4.7 Réglage de l'heure 101 4.8 Installer l'application Bluebot Robotics sur votre téléphone portable....101 4.9 Connexion de l'application Bluebot Robotics à votre robot. 101 4.10 Installer Alexa 103

1. Utilisation 104

5.1 Avant d'utiliser le robot 104 5.2 Utiliser le robot 104 5.3 Utilisation de la fonction de commande vocale Alexa 105

1. Programmation du robot 106 6.1 Programmation du robot avec la télécommande 106 6.2 Programmation du robot avec l'application Bluebot Robotics 107
2. Maintenance 108 7.1 Calendrier de maintenance 108 7.2 Nettoyage du réservoir de poussière et des filtres 109 7.3 Nettoyage de l'embout d'aspiration à brosse et du passage d'aspiration 110 7.4 Remplacement de la batterie 110
3. Dépannage 111 8.1 Voyants du robot 111 8.2 Notification d'erreur de l'application Bluebot Robotics 111 8.3 Contact 111
4. Traitement des déchets 112
5. Spécifications techniques 113

BLAUPUNKT

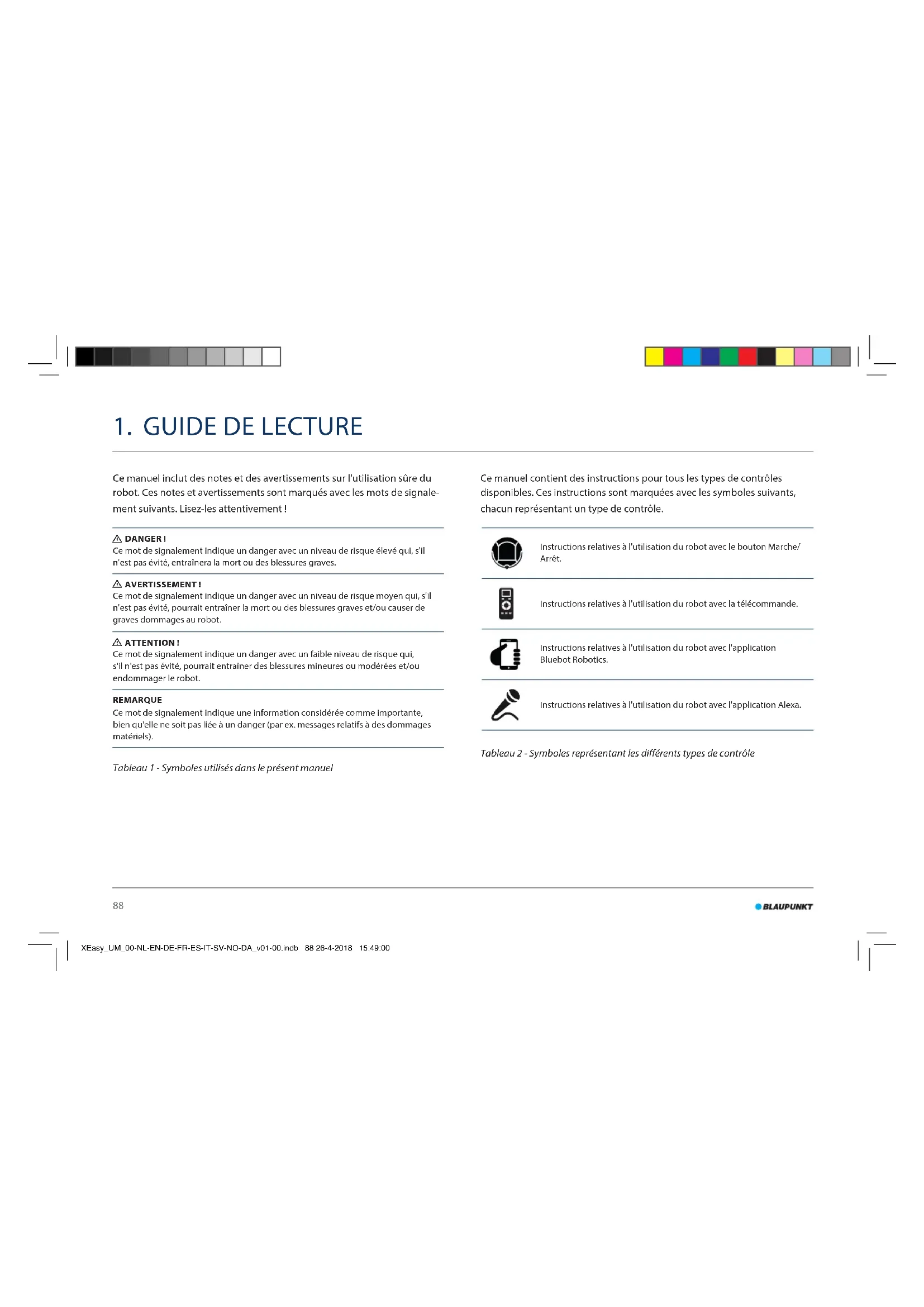

1. GUIDE DE LECTURE

Ce manuel inclut des notes et des avertissements sur l'utilisation sûre du robot. Ces notes et avertissements sont marqués avec les mots de signalement suivants. Lisez-les attentivement !

DANGER !

Ce mot de signalement indique un danger avec un niveau de risque élevé qui, s'il n'est pas évité, entraînera la mort ou des blessures graves.

AVERTISSEMENT !

Ce mot de signalement indique un danger avec un niveau de risque moyen qui, s'il n'est pas évité, pourrait entraîner la mort ou des blessures graves et/ou causer de graves dommages au robot.

ATTENTION !

Ce mot de signalement indique un danger avec un faible niveau de risque qui, s'il n'est pas évité, pourrait entraîner des blessures mineures ou modérées et/ou endommager le robot.

REMARQUE

Ce mot de signalement indique une information considérée comme importante, bien qu'elle ne soit pas liée à un danger (par exemple, messages relatifs à des dommages matériels).

Tableau 1 - Symboles utilisés dans le présent manuel

Ce manuel contient des instructions pour tous les types de contrôles disponibles. Ces instructions sont marquées avec les symboles suivants, chacun représentant un type de contrôle.

Instructions relatives à l'utilisation du robot avec le bouton Marche/Arrêt.

Instructions relatives à l'utilisation du robot avec la télécommande.

Instructions relatives à l'utilisation du robot avec l'application Bluebot Robotics.

Instructions relatives à l'utilisation du robot avec l'application Alexa.

Tableau 2 - Symboles représentant les différents types de contrôle

2. SÉCURITÉ

Cette section contient des instructions de sécurité pour une protection contre les risques de blessures corporelles ou de dommages matériels. Le non-respect de ces instructions annulera toute garantie.

2.1 Utilisation prévue

L'aspirateur robot nettoyeur Blaupunkt Bluebot XEASY est destiné au nettoyage d'une grande variété de revêtements de sol, tels que des tapis, des sols stratifiés, des carrelages, etc. Le robot ne convient pas à des tapis à poils longs. Sur ce matériel, le robot peut rester coincé et incapable de se déplacer.

Le robot peut être utilisé avec le bouton Marche/Arrêt situé sur le dessus, la télécommande, l'application Bluebot Robotics et/ou via la fonction de commande vocale Alexa. Pour utiliser cette dernière fonction, vous devrez acheter Alexa séparément.

Le robot est destiné à être utilisé uniquement avec ses accessoires d'origine et il est destiné à un usage domestique uniquement. Le robot n'est pas conçu pour être utilisé dans des environnements très humides, comme des salles de bain.

2.2 Sécurité générale

• Cet appareil peut être utilisé par des enfants âgés de huit ans et plus ainsi que des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont supervisés ou ont reçu des instructions sur l'utilisation de l'appareil

en toute sécurité et comprennent les dangers impliqués.

• Les enfants et les animaux domestiques doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Le robot doit être utilisé dans un environnement dont la température est comprise entre 0°C et 40°C.
• Ne pas utiliser le robot dans un environnement humide ou mouillé (tout environnement contenant du liquide), par ex. une salle de bain ou une buanderie.
• Ne pas utiliser le produit s'il est défectueux. Utilisez uniquement les accessoires d'origine.
• Les réparations ne doivent être effectuées que par Blaupunkt Robotics ou ses partenaires officiellement agréés.

2.3 Sécurité du produit

AVERTISSEMENT!

• Les roues rotatives et la brosse à rouleau du robot peuvent saisir les doigts. Ne pas toucher les roues ou la brosse à rouleau lorsque le robot est en marche.
• Une batterie endommagée ou qui fuit peut provoquer un incendie, une explosion ou des blessures corporelles. Ne jamais démonter le boîtier de la batterie. Ne pas jeter la batterie au feu, ne pas chauffer la batterie, ne pas écraser la batterie ni la jeter. Au cas où une fuite de la batterie entre en contact avec votre peau ou vos vêtements, lavez-la immédiatement avec de l'eau claire.

• Avant utilisation, retirez tous les objets fragiles, cordons, vêtements, papiers et câbles détachés du sol et soulevez les rideaux et les tentures afin d'éviter tout accident potentiel. Assurez-vous que le robot n'entre pas en contact avec des mégots de cigarettes, des briquets, des allumettes ou toute autre substance inflammable.
• Ne pas placer le robot sur des tables, des chaises, etc., car des dommages pourraient survenir en cas de chute.
• Ne pas laisser un rideau ou des matériaux d'emballage s'enrouler dans les roues motrices.
• Ne pas utiliser le robot en extérieur.
• Ne pas exposer le robot à la lumière directe du soleil.
• Ne pas utiliser un robot couvert ou emballé.
• Ne pas bloquer les orifices de ventilation du robot et ne pas y insérer d'objets.
• Ne pas mettre le robot à proximité d'une source de chaleur.
• Ne pas s'asseoir sur le robot et ne pas attacher d'objet sur le dessus.

2.4 Sécurité électrique

AVERTISSEMENT !

• En cas de surchauffe pendant la recharge, cessez immédiatement d'utiliser le robot. Désactivez l'interrupteur d'alimentation et retirez l'adaptateur de la prise de courant.
• Un cordon d'alimentation endommagé peut provoquer un choc électrique, une surchauffe ou un incendie. Ne pas détruire ou modifier le

cordon d'alimentation et ne pas le plier excessivement. Ne pas chauffer le cordon. Ne pas tirer et ne pas appuyer excessivement sur le cordon rigide avec des objets lourds.

• La poussière sur les bornes métalliques de la prise d'alimentation peut entraîner un choc électrique, une surchauffe ou un incendie. Retirez régulièrement la poussière de la prise d'alimentation et de ses environs avec un chiffon sec.
• Des mains mouillées peuvent conduire involontairement le courant électrique du robot et provoquer un choc électrique. Ne pas toucher le cordon d'alimentation, la prise ou l'adaptateur avec des mains mouillées.
• Toute recharge et alimentation du robot avec des composants qui ne sont pas des pièces d'origine peut provoquer un choc électrique, une surchauffe ou un incendie. N'utilisez que la batterie, la base de chargement et l'adaptateur d'alimentation d'origine (adaptateur de type RU modèle n° : GQ12-240060-AB ; adaptateur de type UE modèle n° : GQ15-240060-AG).
• Un court-circuit se produit lorsque le pôle positif (+) et le pôle négatif (-) de la batterie sont connectés. Des courts-circuits peuvent générer de la chaleur dans les objets métalliques, un incendie ou une explosion. Évitez les courts-circuits en éloignant les objets métalliques ou les substances conductrices des pôles de la batterie.
• Avant toute recharge, vérifiez si l'adaptateur et la prise sont correctement connectés. L'adaptateur doit utiliser une tension alternative de 100-240 VCA.
• Ne pas utiliser l'adaptateur secteur avec un convertisseur CA.

2.5 Risque d'incendie et d'explosion

• Ne pas mettre le robot ou laisser le robot pénétrer dans un environnement inflammable et/ou combustible.
• Ne pas utiliser le robot pour nettoyer des substances combustibles ou très volatiles, telles que de l'essence.

2.6 Maintenance

• Ne jamais laver le carénage principal ou le chargeur. Seuls le réservoir de poussière et les filtres sont lavables (sauf les filtres HEPA). Ne pas laver les autres pièces de ce robot. Remettez le réservoir de poussière et les filtres sur le carénage principal lorsqu'ils sont secs.
• Nettoyez l'extérieur du robot avec un chiffon doux. Lorsque le robot est très sale, utilisez un chiffon légèrement humide et une solution neutre.
• Lorsque le réservoir de poussière est plein, videz-le avant la prochaine utilisation.
• Le nettoyage et la maintenance par l'utilisateur ne doit pas être effectués par des enfants sans surveillance.

2.7 Transport et stockage

• Nous vous recommandons de conserver le carton et les matériaux d'emballage d'origine pour le transport du robot en cas de réparation. C'est la seule façon de protéger le robot en toute sécurité contre les dommages lors du transport. Si vous éliminez le carton et les matériaux d'emballage, pensez à les recycler en respectant l'environnement.
• Désactive l'interrupteur d'alimentation lorsque le robot n'est pas utilisé pendant une longue période. Une fuite de la batterie peut provoquer un

incendie, des blessures ou une pollution de l'environnement. Coupe la source d'alimentation de l'adaptateur et débranchez la fiche de la prise.

2.8 Recyclage et élimination

• La batterie doit être isolée avec du ruban adhésif lorsqu'elle est recyclée ou éliminée. Tout contact avec d'autres métaux peut provoquer un échauffement, une explosion ou un incendie. Apportez la batterie isolée à un centre de service technique ou à un revendeur agréé pour mise au rebut. Sinon, jetez la batterie conformément à la législation locale.
• Désactivez l'interrupteur d'alimentation pendant le transport.

BLAUPUNKT

3. DESCRIPTION DE L'APPAREIL

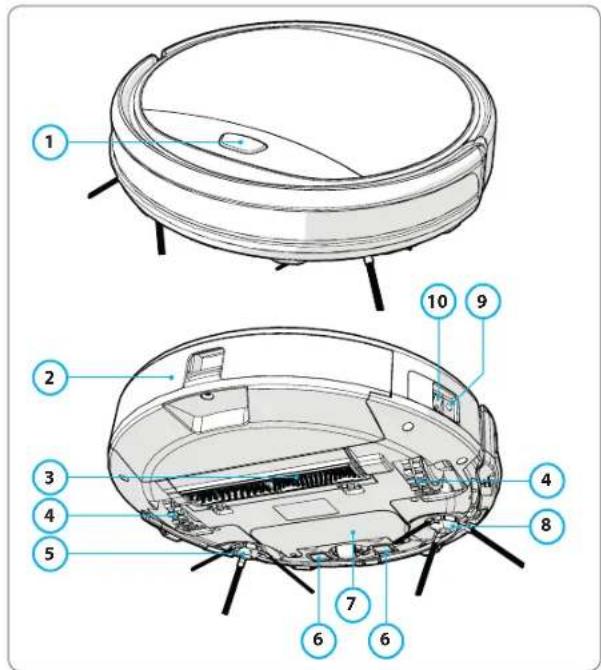

3.1 Parties principales

N° Description

1 Bouton Marche/Arrêt 2 Réservoir de poussière 3 Embout d'aspiration à brosse 4 Roue 5 Brosse latérale gauche 6 Borne de charge 7 Couvercle de batterie 8 Brosse latérale droite 9 Interrupteur 10 Prise de charge

Tableau 3 - Parties principales

Figure 1 - Parties principales

FR

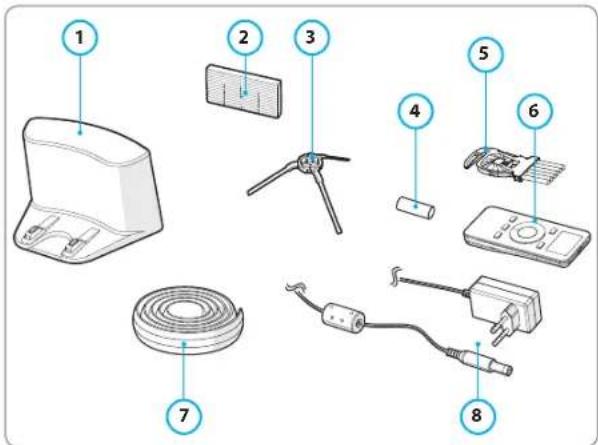

3.2 Accessoires inclus

Figure 2 - Accessoires inclus

1 Station de charge 2 Filtre HEPA de rechange 3 Brosses latérales (indiquées L-gauche, R-droite) 4 Piles pour télécommande (2 pièces) 5 Brosse de nettoyage 6 Télécommande 7 Bande magnétique 8 Adaptateur

Tableau 4 - Accessoires inclus

BLAUPUNKT

93

3.3 Télécommande

N° Description

1 Affichage : Affiche l'heure, la date, les modes et des informations.

2 HOME : Appuyez sur ce bouton et le robot commence la recharge automatique.

3 ON/OFF :

• Appuyez sur ce bouton pour mettre le robot en attente lorsqu'il est hors tension.
• Appuyez sur ce bouton pour démarrer le robot en mode nettoyage automatique jusqu'à ce qu'il soit en attente. Appuyez sur ce bouton pour mettre le robot en attente lors du nettoyage.

4 Boutons directionnels :

En mode attente : déplace le robot vers l'avant, vers l'arrière, vers la gauche ou vers la droite. - En mode horloge : augmente ou diminue l'heure et la date pendant le réglage de l'heure ou la programmation.

5 Max : Améliore la puissance d'aspiration.

6 Réglage de l'horloge : appuyez sur ce bouton pour régler l'heure.

7 Mode Nettoyage : bascule entre différents modes de nettoyage.

• MODE 1 : Point
• MODE 2 : Auto, MODE 3 : Bord, MODE 4 : Zigzag

8 PLAN : programme un cycle de nettoyage.

Tableau 5 - Description des éléments de la télécommande

3.4 Application Bluebot Robotics

Figure 3 - Écran d'accueil et écran opérationnel

N° Description

1 Indicateur de niveau de batterie. 2 Working/Standby/Charging/Charging Complete/Auto recharging/Error/Off line : statut du robot. 3 Start/Pause/Re-charge : démarrer, mettre en pause ou recharger le robot. 4 Robot : accédez à l'écran d'accueil du robot. 5 Mall : parcourez la boutique d'achat en ligne et les services liés à votre robot. 6 Me : affiche votre profil, voir figure 4. Appuyez sur la roue dentée pour aller dans les Paramètres (Settings). 7 Add Device/My Robot/Manual : ajoutez un nouvel appareil, ouvrez l'aperçu des appareils ou lisez le manuel d'utilisation. 8 Appuyez sur cette zone pour accéder directement à l'écran opérationnel. 9 Haut / Bas et Tourner à gauche / Tourner à droite : contrôle le mouvement du robot manuellement. 10 Start/Pause : appuyez sur ce bouton pour démarrer le robot en mode nettoyage automatique lorsqu'il est en attente. Appuyez sur ce bouton pour mettre le robot en attente lors du nettoyage. 11 Operation : appuyez sur ce bouton pour changer le mode de nettoyage (Auto/Zigzag/Bord/Point). 12 Operation : ouvrez l'écran opérationnel du robot, voir figure 3. 13 Schedule : ouvrez l'écran Planification du robot. 14 Option : ouvrez l'écran Options du robot. Ici, vous pouvez changer le nom, mettre à jour le micrologiciel, désactiver/activer les conseils vocaux, ouvrir la liste des erreurs, supprimer le robot et vérifier l'état ainsi que le niveau de la batterie. 15 Re-charge : appuyez sur ce bouton pour renvoyer le robot à la station de charge pour le recharger.

Tableau 6 - Description des éléments de l'application Bluebot Robotics

Appuyez sur la roue dentée dans le coin supérieur droit de l'écran « Me » pour ouvrir « Settings », voir figures 4 et 5. Dans « Settings », vous pouvez :

• Désactiver / activer les rappels de notification d'erreur. Effacer les cookies de la mémoire de votre téléphone.
• Changer de langue
• Vérifier la version installée de l'application
• Fermer la session

Vous pouvez commander votre robot à l'aide de la fonction de commande vocale Alexa. Pour utiliser la fonction de commande vocale Alexa, vous devez télécharger l'application Amazon Bluebot Robotics et posséder un compte Amazon. Pour plus d'informations, voir la section 5.3.

3.6 Fonctions disponibles par type de commande

Selon le type de commande que vous utilisez, différentes fonctions sont disponibles.

Le tableau 7 indique quelles fonctions sont disponibles pour quel type de commande.

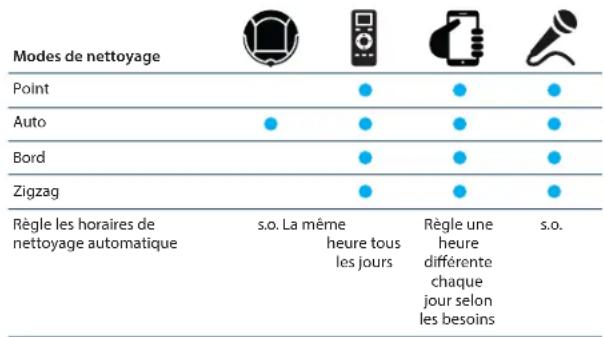

Tableau 7 - Fonctions disponibles par type de commande

4. POUR COMMENCER

4.1 Déballer la boîte

1. Déballez le robot avec précaution et retirez tout le matériel d'emballage.
2. Vérifiez si l'emballage contient tous les accessoires (voir Section 3.2). Si un élément est manquant, veuillez contacter votre revendeur.

Nous vous recommandons de conserver le carton et l'emballage d'origine au cas où il serait nécessaire de retourner votre robot pour service. Vous ne pouvez renvoyer le robot que dans le carton et les matériaux d'emballage d'origine, sinon la garantie expirera. C'est la seule façon de protéger le robot en toute sécurité contre les dommages lors du transport. Si vous éliminez le carton et les matériaux d'emballage, pensez à les recycler en respectant l'environnement.

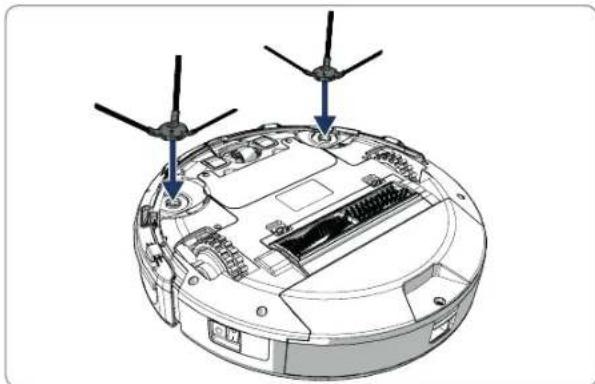

4.2 Monter les brosses

Placez les brosses latérales comme indiqué dans la Figure 6. Les brosses latérales sont indiquées par « L » (gauche) et « R » (droite). Assurez-vous que le marquage L/R sur la brosse latérale corresponde au marquage L/R sur la base du robot.

Figure 6 - Monter les brosses

BLAUPUNKT

4.3 Installer la station de charge

ATTENTION !

Ne pas placer la station de charge dans un rayon de 120 cm (4 pieds) d'une cage d'escalier.

Pour placer la station de charge dans la zone requise :

1. Placez la station de charge sur une surface plane et rigide, contre un mur ou tout autre objet inamovible afin de l'empêcher de glisser.
2. Assurez-vous que le robot ait un chemin dégagé pour revenir à la fin d'un cycle de nettoyage.
3. Si possible, fixez la station de charge au mur en suivant les étapes suivantes :

Assurez-vous que le mur soit dur, lisse, propre et sans poussière pour garantir une fixation sûre. - Décollez le film protecteur de l'arrière. Appuyez la station de charge contre le mur. Remarque : le ruban adhésif est amovible et peut être réutilisé.

1. Connectez la station de charge au secteur, voir Figure 7. La station de charge affiche un voyant d'alimentation bleu fixe. La Figure 8 représente un exemple de plan d'étage potentiel.

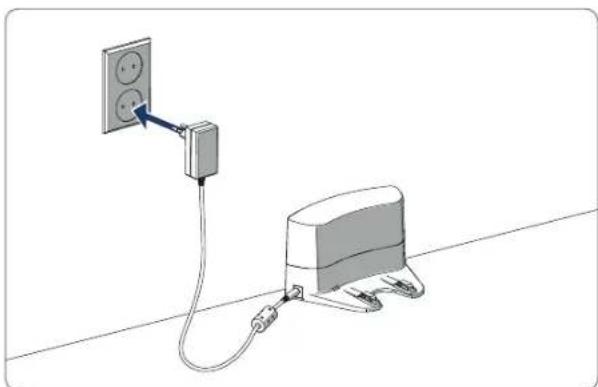

Figure 7 - Connexion de la station de charge au secteur

Figure 8 - Exemple de placement de la station de charge

FR

4.4 Placer les bandes magnétiques

Placez la bande magnétique au sol pour empêcher le robot de franchir des objets.

Le robot détecte la bande magnétique et se déplace dans l'autre sens.

La figure 9 montre quelques exemples de la façon dont vous pouvez utiliser les bandes magnétiques.

Figure 9 - Utilisation des bandes magnétiques

4.5 Charger le robot

REMARQUE

Avant la première utilisation, assurez-vous que le robot soit rechargé pendant 12 heures.

Il y a deux façons de charger le robot :

• Dans la station de charge, voir Figure 10. Le voyant d'alimentation de la station de charge s'allume lorsque la charge est en cours.

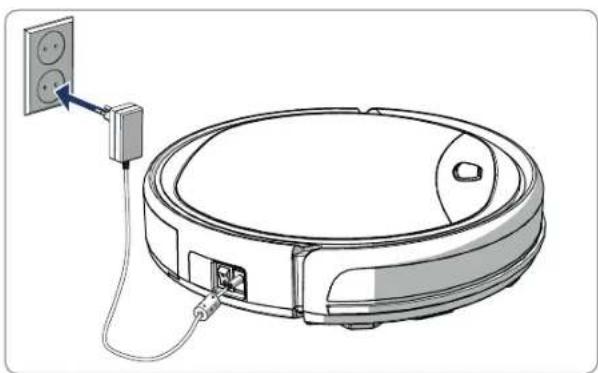

• Avec l'adaptateur directement connecté au robot. Pour ce faire, insérez l'adaptateur dans le robot et branchez l'autre extrémité dans une prise de courant, voir Figure 11.

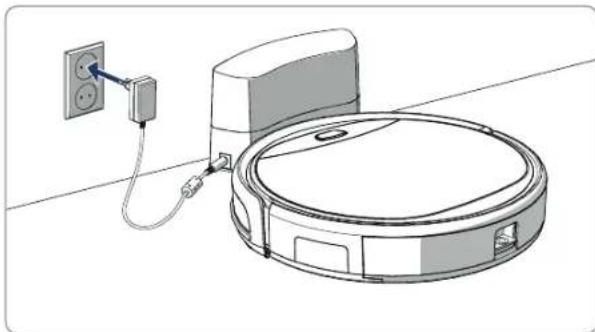

Figure 10 - Charger le robot avec la station de charge

Figure 11 - Charger le robot directement avec l'adaptateur

REMARQUE

• Normalement, une recharge complète de la batterie prend environ 4 heures.
• Une fois complètement chargée, le voyant du robot passe au bleu fixe et le robot émet 5 bips courts. Lorsque la batterie est déchargée, le voyant du robot passe au rouge fixe et le robot émet 4 bips courts.

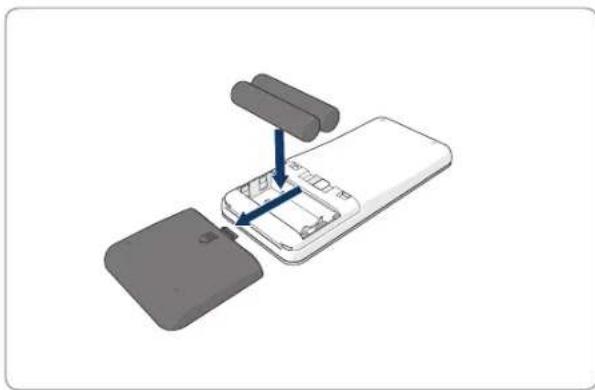

4.6 Placer les piles dans la télécommande

Retirez le couvercle et insérez les piles dans la télécommande (voir Figure 12). Remettez le couvercle sur le compartiment à piles.

Figure 12 - Placer les piles dans la télécommande

4.7 Réglage de l'heure

Réglez l'heure avec la télécommande comme suit :

1. Appuyez sur le bouton CLK de la télécommande et maintenez-le enfoncé pendant 3 secondes. Sur l'écran de la télécommande, les chiffres des heures clignotent.
2. Appuyez sur les boutons directionnels Haut ou Bas pour régler l'heure.
3. Appuyez sur le bouton directionnel Droite pour confirmer. Les chiffres des minutes clignotent.
4. Appuyez sur les boutons directionnels Haut ou Bas pour régler les minutes.
5. Appuyez sur le bouton directionnel Droite pour confirmer. Le chiffre du jour clignote.
6. Appuyez sur les boutons directionnels Gauche ou Droite pour régler le jour.
7. Appuyez sur le bouton CLK pour confirmer.

REMARQUE

La fonction Heure d'Horloge Actuelle de la télécommande sert uniquement à afficher l'heure et ne reflète ni n'interfère pas avec l'heure planifiée pour le nettoyage.

4.8 Installer l'application Bluebot Robotics sur votre téléphone portable

REMARQUE

Assurez-vous que votre téléphone portable soit connecté au WiFi. - Faites glisser votre écran vers le bas pour mettre à jour les données.

1. Téléchargez l'application Bluebot Robotics sur votre téléphone mobile depuis Google Play ou Apple Store.
2. Installez l'application Bluebot Robotics sur votre téléphone portable.
3. Connectez-vous si vous avez déjà un compte ou inscrivez-vous. Pour vous inscrire, remplissez votre nom d'utilisateur, votre adresse e-mail et votre mot de passe.

Vous êtes maintenant prêt à connecter l'application Bluebot Robotics à votre robot. Voir la section 4.9.

4.9 Connexion de l'application Bluebot Robotics à votre robot

REMARQUE

Assurez-vous que votre téléphone portable soit connecté au WiFi. Assurez-vous que votre téléphone soit connecté à 2,4 GHz. L'application ne fonctionne pas lorsque vous êtes connecté à 5 GHz.

1. Allez à l'écran d'accueil et appuyez sur le bouton « + »
2. Sélectionnez « Add Device »

BLAUPUNKT

101

Figure 13 - Ajouter un appareil Figure 14 - Relier le robot

1. Sélectionnez le BluebotXE, voir figure 13.
2. Assurez-vous que l'interrupteur d'alimentation du robot soit en position ON.
3. Assurez-vous que le robot soit en mode attente. (Appuyez sur le bouton Marche/Arrêt si le robot est en cours de nettoyage ou hors tension)
4. Appuyez sur le bouton Marche/Arrêt du robot et maintenez-le enfoncé pendant trois secondes. Le WiFi du robot est activé et le voyant du bouton clignote en bleu.
5. Appuyez sur « Reset » dans l'application.

L'application continue à l'écran « Config family Wifi » et affiche le réseau WiFi auquel votre téléphone mobile est connecté.

1. Tapez le mot de passe WiFi du réseau WiFi affiché et appuyez sur « Next »
2. Tenez votre téléphone portable près du robot.
3. Appuyez sur « Connect Robot's Wifi », L'application passe à l'écran de sélection du WiFi de votre téléphone mobile.
4. Sélectionnez « blaupunkt_BB.. » dans la liste des réseaux WiFi disponibles. Attendez que votre téléphone mobile se connecte avec succès.
5. Retournez à l'application. La fenêtre contextuelle « Binding the Robot, please wait... » s'affiche, voir figure 14.
6. Attendez que la fenêtre disparaisse et que le Bluebot Robotics apparaisse dans l'application. Le voyant du bouton sur le robot est allumé en permanence.

Votre robot est maintenant connecté à l'application Bluebot Robotics et au serveur cloud avec succès.

Vous pouvez utiliser votre robot à travers l'application. Pour plus d'informations, voir les sections 5.2 et 6.2.

Si vous ne parvenez pas à vous connecter, le voyant du bouton clignote quatre fois en rouge. Essayez les solutions suivantes :

1. Assurez-vous que votre WiFi fonctionne correctement et que votre

téléphone y soit connecté.

1. Mettez le robot hors tension, attendez 5 minutes et réessayez d'ajouter le robot.
2. Placez le robot plus à proximité du routeur WiFi de votre domicile et réessayez d'ajouter le robot.
3. Lorsque vous êtes connecté au WiFi « blaupunkt_BB... », votre téléphone peut demander de passer à un autre réseau WiFi parce que le WiFi « blaupunkt_BB... » ne peut pas accéder à Internet. Assurez-vous de désirer rester connecté au WiFi « blaupunkt_BB... ».

4.10 Installer Alexa

Vous pouvez commander votre robot à l'aide de la fonction de commande vocale Alexa. Pour utiliser la fonction de commande vocale Alexa, vous devez télécharger l'application Amazon Bluebot Robotics et posséder un compte Amazon.

REMARQUE

L'application est sujette à modifications. Visitez notre site Web pour le manuel complet de l'application Amazon Bluebot Robotics.

1. Assurez-vous que votre robot soit connecté à l'application Bluebot Robotics (iOS ou Android) et que le robot soit en ligne. Voir la section 4.9.
2. Connectez-vous à votre compte Amazon.
3. Entrez dans la page d'accueil d'Alexa Skill.
4. Recherchez « Bluebot Robotics ».
5. Cliquez sur le bouton Enable.
6. Entrez le compte de l'application Bluebot Robotics et le mot de passe pour le connecter à Alexa Skill.

Si la connexion est réussie, l'affichage indique « BluebotXE has been successfully linked ». Vous pouvez maintenant commencer à utiliser la fonction de commande vocale.

BLAUPUNKT

103

5. UTILISATION

5.1 Avant d'utiliser le robot

Avant de commencer à utiliser le robot, assurez-vous des points suivants :

La zone a été préparée (voir la section 4.3 et la section 4.4). Le robot est chargé (voir la section 4.5). L'environnement du sol a été débarrassé de tous objets fragiles et cordons, vêtements, papier et câbles lâches. - Tous les rideaux et tentures sont soulevés du sol afin d'éviter tout accident. Assurez-vous que l'interrupteur d'alimentation soit activé. - Placez le robot dans la station de charge.

Tableau 8 - Activation des modes de nettoyage expliquée pour différents types de commande 5.2 Utiliser le robot


Point s.o. Appuyez		deux fois sur MODE sur la télécommande. Choisissez le Mode 1.	Appuyez sur OPERATION. Sélectionnez SPOT. EN : Alexa, ask Bluebot to start area cleaning DE : Alexa, starte Spot-Reinigung mit Bluebot
Auto Appuyez sur le bouton Marche/Ar- rét (une ou deux fois)*		Appuyez sur le bouton ON/ OFF (une ou deux fois)* ou choisissez le Mode 2.	Appuyez sur START ** ou appuyez sur OPERATION et selektionnez AUTO. EN : Alexa, ask Bluebot to start cleaning DE : Alexa, starte die Reinigung mit Bluebot
Bord s.o. Appuyez sur		MODE sur la télécommande. Choisissez le Mode 3.	Appuyez sur OPERATION. Sélectionnez EDGE. EN : Alexa, ask Bluebot to start edge cleaning DE : Alexa, starte Rand-Reinigung mit Bluebot
Zigzag s.o.	Appuyez sur	MODE sur la télécommande. Choisissez le Mode 4.	Appuyez sur OPERATION. Sélectionnez ZIGZAG. EN : Alexa, ask Bluebot to start zigzag cleaning DE : Alexa, starte Zig-zag-Reinigung mit Bluebot
Envoi à la station de charge	s.o. Appuyez	sur HOME	Tapez sur « Re-charge » dans l'écran opérationnel. EN : Alexa, ask Bluebot to start charging DE : Alexa, lade den Bluebot auf

En fonction du statut du robot ** Ne fonctionne que lorsque le robot est en attente

FR

5.3 Utilisation de la fonction de commande vocale Alexa

REMARQUE

L'application est sujette à modifications. Visitez notre site Web pour le manuel complet de l'application Amazon Bluebot Robotics.

Assurez-vous d'abord que les applications soient correctement installées (voir la section 4.10). Une fois les applications installées et connectées, vous pouvez commander votre robot à l'aide de la fonction de commande vocale Alexa. Les commandes suivantes sont disponibles :

Dites les commandes suivantes en allemand :

Dites les commandes suivantes en anglais :

Vous pouvez programmer le démarrage du nettoyage du robot en mode Nettoyage automatique à une heure souhaitée.

• La télécommande vous permet de définir une heure de démarrage valable pour chaque jour, voir section 6.1. L'application Bluebot Robotics vous permet de définir une heure de démarrage différente pour chaque jour de la semaine, voir 6.2.

6.1 Programmation du robot avec la télécommande

Utilisez le bouton PLAN de la télécommande pour programmer un cycle de nettoyage. Lors de la définition d'une programmation, des intervalles horaires sont utilisés pour la programmation.

Par exemple : Si l'heure actuelle est 8h00 et que le réglage de la télécommande est sur 1h00, le robot commencera à fonctionner 1 heure plus tard, ce qui signifie que 9h00 a été définie comme heure de nettoyage programmée. Le robot démarre automatiquement le cycle de nettoyage tous les jours à 9h00.

REMARQUE

L'intervalle horaire utilise des heures entières par 30 minutes.

1. Assurez-vous que le robot soit en mode attente ou charge.
2. Appuyez et maintenez PLAN sur la télécommande pendant 3 secondes pour entrer dans la programmation. Les chiffres de l'heure clignotent.
3. Appuyez sur les boutons directionnels Haut ou Bas pour changer l'heure.
4. Appuyez sur le bouton directionnel Droite pour passer au réglage des minutes.
5. Appuyez sur les boutons directionnels Haut ou Bas pour changer les minutes.
6. Appuyez sur le bouton ON/OFF de la télécommande tout en pointant vers le robot. Vous entendez un signal sonore du robot. Votre robot commence le cycle de nettoyage chaque jour à l'heure définie.

Si nécessaire, vous pouvez vérifier si le robot a déjà été réglé. Appuyez sur le bouton PLAN et vous entendez un signal sonore du robot.

Pour annuler une programmation :

1. Suivez les étapes décrites ci-dessus et réglez l'intervalle horaire sur « 00:00 »
2. La programmation est maintenant annulée avec succès.

6.2 Programmation du robot avec l'application Bluebot Robotics

Utilisez l'application Bluebot Robotics pour programmer un cycle de nettoyage. Vous pouvez programmer une heure de démarrage différente pour chaque jour.

1. Appuyez sur « Schedule »
2. Appuyez sur un jour.
3. Réglez l'heure de démarrage du nettoyage.
4. Appuyez sur « Submit » pour sauvegarder le réglage. Vous entendez un signal sonore du robot. Au jour et à l'heure réglés, votre robot commence le cycle de nettoyage.

Pour supprimer un réglage programmé, procédez comme suit :

1. Appuyez sur un jour.
2. Appuyez sur « Delete »
3. Appuyez sur « Confirm » pour supprimer le réglage programme.

BLAUPUNKT

107

7. MAINTENANCE

7.1 Calendrier de maintenance

Veuillez noter ce qui suit :

Pour des raisons de maintenance, nous recommandons d'effectuer des contrôles de routine après chaque utilisation. Remplacements des éléments :

FILTRE HEPA : en usage normal, remplacez-le par un filtre neuf tous les 6 mois. BROSSE LATÉRALE : en usage normal, remplacez-la par une brosse neuve tous les 6 mois. FILTRE PRINCIPAL : en usage normal, remplacez-le par un filtre neuf tous les 2 ans.

REMARQUE

Les indications ci-dessus sont uniquement des références. Il s'agit d'intervalles de remplacement recommandés afin d'assurer des résultats optimaux, bien qu'il ne soit pas absolument nécessaire de respecter ces intervalles. Les utilisateurs peuvent également désirer remplacer ces pièces au bout de 1 an, 2 ans, voire plus tard. Nous vous recommandons cependant de remplacer périodiquement certaines pièces, en particulier en cas d'utilisation intensive du robot.

Activité depuis	chaqueutilisation	Hebdomadire
Nettoyez le boitier du robot et les roues avec un chiffon doux	●
Nettoyez le réservoir de poussière et les filtres	●
Nettoyez les brosses latères avec un chiffon doux	●
Nettoyez les bornes de charge avec un chiffon doux	●
Nettoyez la station de charge avec un chiffon doux		●
Nettoyez l'embout d'aspiration à Brosse et le passage d'aspiration (la Brosse à rouleau peut être lavée à l'eau)		●
Nettoyez la bande magnétique avec un chiffon doux		●

AVERTISSEMENT

Avant d'effectuer la maintenance, assurez-vous que l'interrupteur d'alimentation soit coupé et que le robot ne soit pas en mode attente ou veille.

FR

7.2 Nettoyage du réservoir de poussière et des filtres

Pour nettoyer le réservoir de poussière et les filtres, procédez comme suit :

1. Assurez-vous que l'interrupteur d'alimentation soit désactivé.

1. Appuyez sur le bouton de déverrouillage et retirez le réservoir de poussière du robot.

1. Ouvrez le réservoir de poussière.

1. Retirez le filtre principal.

1. Retirez le filtre HEPA.

1. Videz le réservoir de poussière.
2. Lavez le réservoir de poussière et le filtre principal à l'eau et nettoyez le filtre HEPA avec une brosse. Laissez le filtre principal sécher à l'air.

ATTENTION

Ne pas sécher le filtre principal et le filtre HEPA à la lumière directe du soleil.

1. Placez le filtre principal et le filtre HEPA dans le réservoir de poussière. Assurez-vous que le filtre principal soit complètement sec.
2. Placez le réservoir de poussière dans le robot.

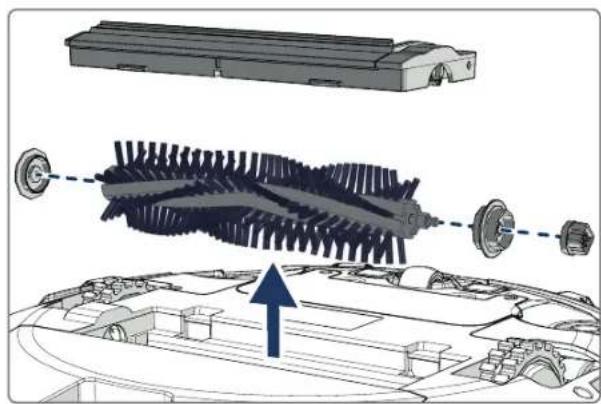

7.3 Nettoyage de l'embout d'aspiration à brosse et du passage d'aspiration

1. Assurez-vous que l'interrupteur d'alimentation soit désactivé.
2. Retirez et démontez le kit de brosse à rouleau et nettoyez-le avec un chiffon de nettoyage doux ou un outil. La brosse à rouleau peut être lavée à l'eau.
3. Nettoyez le passage d'aspiration et le capteur de poussière à l'aide d'un chiffon de nettoyage doux ou d'un outil.

ATTENTION !

Évitez que les capteurs ne soient mouillés. Cela pourrait endommager le robot de façon permanente.

7.4 Remplacement de la batterie

Vous pouvez commander une nouvelle batterie dans la boutique en ligne Blaupunkt Robotics.

Pour remplacer la batterie, procédez comme suit :

1. À l'aide d'un tournevis, retirez les vis sur le couvercle de la batterie (voir Figure 1; Pos. 7).
2. Retirez le couvercle de la batterie.
3. Saisissez le ruban isolant sur les deux côtés de la batterie et soulevez la batterie.
4. Débranchez le connecteur filaire qui relie la batterie et le robot.

Pour prolonger la durée de vie de la batterie, nous recommandons ce qui suit :

Si le robot ne doit pas être utilisé pendant une longue période, rechargez complètement la batterie avant de l'utiliser, mettez le robot hors tension, retirez la batterie et rangez-la dans un endroit frais et sec. - Si le robot ne doit pas être utilisé pendant plus de trois mois, chargez le robot pendant 12 heures, mettez-le hors tension, retirez la batterie et rangez-la dans un endroit frais et sec.

8. DÉPANNAGE

8.1 Voyants du robot

\( N^a \) Description Couleur	claire	Comportement duvoyant	Son
1 Mode attente Bleu Impulsion Aucun
2 Mode defonctionnement	Bleu Fixe Aucun
3 Mode accueil Rouge Fixe Aucun
4 En charge Rose Impulsion Aucun
5 Charge pleine Bleu Fixe 5 bips
6 Programmationconfirmée	Rose Fixe (2 secondes) 1 bip
7 Programmationannulée	Rose Scintillement (2seconds)		1 blp
8 Batterie faible	Rouge Fixe 4 bips
9 L'interrupteurd'alimentation estdésactivé	Rose Scintillement	1 bip
10 Défaut de tampon	Bleu	Clignotement une fois	1 blp
	Rouge	Clignotement deux fois
11 Défaut de capteur de détéction d'escalierou de roue	Bleu	Clignotement deux fois	1 blp
	Rouge	Clignotement deux fois
12 Roue surchargeé	Bleu	Clignotement une fois	1 bip
	Rouge	Clignotement trois fois
13 Brosse rotativesurchargeé	Bleu	Clignotement deux fois	1 bip
	Rouge	Clignotement une fois
14 Brosse latéralesurchargeé	Bleu	Clignotement une fois	1 bip
	Rouge	Clignotement une fois
15 Mode veille	Aucun Pas devoyant	2 bips
16 Robot activé Aucun	Pas devoyant	3 bips

BLAUPUNKT

9. TRAITEMENT DES DÉCHETS

Le symbole figurant sur le matériel, ses accessoires ou son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Veuillez éliminer cet équipement dans votre point de collecte pour le recyclage des déchets de matériel électrique et électronique. Au sein de l'Union européenne et dans d'autres pays européens, des

systèmes de collecte distincts traitent les produits électriques et électroniques usagés. En assurant la bonne élimination de ce produit, vous contribuerez à éviter tout danger potentiel pour l'environnement et la santé humaine, qui pourrait autrement être causé par une élimination inappropriée de ce produit. Le recyclage des matériaux aidera à la conservation des ressources naturelles. Ainsi, veuillez ne pas éliminer vos équipements électriques et électroniques avec les déchets ménagers.

Ne pas jeter les batteries avec les ordures ménagères, mais apportez-les à un centre de recyclage de batteries.

Pour obtenir des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre bureau municipal local, votre centre de service d'élimination des déchets ou le magasin où vous avez acheté le produit.

10. SPÉCIFICATIONS TECHNIQUES

FR

Code produit BPK-VCBB1XE

Dimensions 330 × 78 mm

Poids 2,38 kg

Tension 100-240 V

Puissance Jusqu'à 30 W

Niveau sonore < 55 dB

Type de filtre : filtres HEPA et à membrane

Batterie : 2150 mAh Li-ion

Durée de fonctionnement : 120 minutes

Application Bluebot Robotics : iOS 8.0 ou supérieur

Android 5.0 ou supérieur

Connexion Wi-Fi : 2,4 GHz

Fonction de commande vocale : Alexa

Distance de flexibilité de la roue : 25 mm

Surface de nettoyage : jusqu'à 120 m²

Temps de recharge :

240 minutes

Capacité du réservoir de

0,5 L

poussière

BLAUPUNKT

113

PRÉAMBULE

Notre site Web propose également une fonctionnalité de discussion en direct !
