Produkttyp	Robotdammsugare
Märke	Blaupunkt
Modell	Bluebot XEasy VCCB1XE
Mått	330 × 78 mm
Vikt	2,38 kg
Strömförsörjning	100-240 V, Li-ion-batteri 2150 mAh
Drifttid	120 minuter
Laddningstid	240 minuter
Dammbehållarens kapacitet	0,51 L
Maximal rengöringsyta	Upp till 120 m²
Ljudnivå	< 55 dB
Filtertyp	HEPA och membranfilter
Anslutning	WiFi 2,4 GHz
Smarta funktioner	Bluebot Robotics-app, röststyrning Alexa, fjärrkontroll
Rengöringslägen	Auto, Kant, Punkt, Zigzag
Ingående tillbehör	Laddstation, fjärrkontroll, magnetremsor, sidoborstar, reserv-HEPA-filter, rengöringsborstar
Säkerhet	Trappdetektering, magnetisk avgränsningsremsa
Underhåll	Regelbunden rengöring av behållare, filter och borstar; batteribyte möjligt
Reservdelar tillgängliga	Batteri, filter, sidoborstar, rullborste
Garanti	Se tillverkarens villkor

Vanliga frågor - Bluebot XEasy VCCB1XE BLAUPUNKT

Hur installerar jag Bluebot Robotics-appen?

Ladda ner appen 'Bluebot Robotics' från Google Play eller Apple Store. Se till att din smartphone är ansluten till WiFi 2,4 GHz. Skapa ett konto eller logga in, lägg sedan till enheten genom att följa instruktionerna i manualen.

Hur ansluter jag roboten till appen?

Sätt roboten i vänteläge och håll ned strömknappen i 3 sekunder för att aktivera WiFi. I appen väljer du 'Add Device', välj 'BluebotXE', följ sedan stegen för att ansluta din telefon till nätverket 'blaupunkt_BB...' och slutför ihopparningen.

Vad gör jag om roboten inte ansluter till WiFi?

Kontrollera att ditt nätverk är 2,4 GHz (appen stöder inte 5 GHz). Starta om roboten och routern. Placera roboten nära routern och försök igen. Om problemet kvarstår, återställ WiFi genom att hålla strömknappen intryckt i 3 sekunder.

Hur schemalägger jag en rengöring?

Med fjärrkontrollen: tryck på PLAN i 3 sekunder, ställ in tiden med riktningsknapparna och bekräfta med ON/OFF. Med appen: gå till 'Schedule', välj en dag, ange tid och bekräfta. Roboten startar varje dag vid den schemalagda tiden.

Vilka rengöringslägen finns tillgängliga?

Roboten erbjuder 4 lägen: Auto (slumpmässig rengöring), Kant (rengöring längs kanter), Punkt (lokal rengöring av ett specifikt område) och Zigzag (rengöring i parallella linjer). Du kan välja dem via fjärrkontrollen, appen eller röststyrning Alexa.

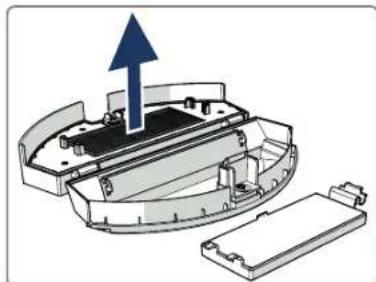

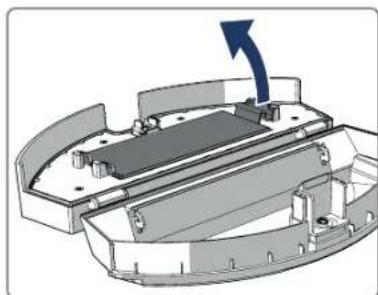

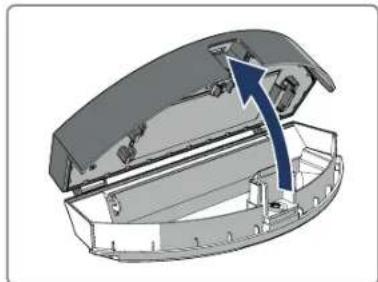

Hur rengör jag dammbehållaren och filtren?

Stäng av roboten och ta bort behållaren. Töm den, ta sedan bort huvudfiltret och HEPA-filtret. Tvätta behållaren och huvudfiltret med rent vatten (låt torka helt). HEPA-filtret får inte tvättas med vatten: rengör det med en mjuk borste. Sätt ihop allt när det är torrt.

Hur lång är batteritiden?

Li-ion-batteriet på 2150 mAh ger en drifttid på cirka 120 minuter. Full laddning tar cirka 240 minuter. Vid längre tids användning, ladda den helt och förvara sedan på en sval och torr plats.

Går det att använda roboten med Alexa?

Ja, efter att ha anslutit roboten till Bluebot Robotics-appen kan du aktivera färdigheten 'Bluebot Robotics' i Amazons Alexa-app. När den är kopplad kan du styra roboten med rösten, till exempel 'Alexa, be Bluebot starta rengöringen'.

Hur förhindrar jag att roboten faller i trappor?

Roboten är utrustad med trappdetekteringssensorer som förhindrar att den faller. Dessutom kan du placera den medföljande magnetremsan för att avgränsa förbjudna områden (t.ex. framför trappor). Roboten kommer att känna av remsan och inte passera den.

Vad gör jag om roboten piper eller visar röda lampor?

Se lampornas tabell i manualen. Till exempel, 4 pip med fast röd lampa indikerar låg batterinivå. 5 pip med fast blå lampa indikerar full laddning. Se avsnitt 8.1 för alla koder. Om ett fel kvarstår, kontakta Blaupunkt-support.

BRUKSANVISNING Bluebot XEasy VCCB1XE BLAUPUNKT

Grattis! Och tack för att du köpt en ny kvalitetsprodukt från Blaupunkt. Med robotdammsugaren Blaupunkt Bluebot XEASY kan du med största bekvämlighet rengöra de flesta golvtyper.

Denna bruksanvisning gäller robotdammsugaren Blaupunkt Bluebot XEASY enligt specifikationerna i avsnittet 2.1 Avsedd användning. Robotdammsugaren Blaupunkt Bluebot XEASY kallas nedan för "roboten".

Denna bruksanvisning är avsedd att hjälpa användaren att ställa in och använda roboten. Den beskriver också hur roboten kan användas med hjälp av Bluebot Robotics-appen och Alexa-appen. Ladda ner dessa appar till din smartphone för att utnyttja alla fördelar vid användning.

Vi uppmanar dig att läsa igenom informationen i denna bruksanvisning noggrant innan du använder roboten för att få en god uppfattning om den avsedda användningen och potentiella faror och risker.

Alla rättigheter förbehålls. Inga delar av denna publikation får reproduceras i någon form eller på något sätt - grafiskt, elektroniskt eller mekaniskt, inklusive fotokopiering, bild- och ljudinspelning och informationslagrings- eller hämtningssystem - utan skriftligt medgivande från utgivaren.

Revision 04/2018

support.blaupunktrobotics.eu [phone] [e-mail]

Vi har även en livechattfunktion på vår webbplats!

INNEHÅLLSFÖRTECKNING

SV

1. Läsvägledning 172
2. Säkerhet 173 2.1 Avsedd användning 173 2.2 Allmän säkerhet 173 2.3 Produktsäkerhet 173 2.4 Elsäkerhet 174 2.5 Brand- och explosionsrisk 174 2.6 Underhåll 175 2.7 Transport och förvaring 175 2.8 Återvinning och avfallshantering 175
3. Produktbeskrivning 176 3.1 Huvuddelar 176 3.2 Medföljande tillbehör 177 3.3 Fjärrkontroll 178 3.4 Bluebot Robotics-appen 179 3.5 Alexa-appen 180 3.6 Tillgängliga funktioner för de olika styrningstyperna 180
4. Komma igång 181 4.1 Packa upp kartongen 181 4.2 Montera borstarna 181 4.3 Installera laddningsstationen 182 4.4 Placera magnetremsorna 183 4.5 Laddning av roboten 183

4.6 Sätt i batterierna i fjärrkontrollen 184 4.7 Ställa in tiden 185 4.8 Installera Bluebot Robotics-appen på din mobiltelefon 185 4.9 Ansluta Bluebot Robotics-appen till din robot 185 4.10 Installera Alexa 187

1. Manövrering 188 5.1 Före användning av roboten 188 5.2 Använda roboten 188 5.3 Använda röststyrningsfunktionen Alexa 189
2. Schemalägg roboten 190 6.1 Schemaläggning av roboten med fjärrkontrollen 190 6.2 Schemaläggning av roboten med Bluebot Robotics-appen 191

7. Underhåll 192 7.1 Underhållsschema 192 7.2 Rengöring av dammbehållaren och filtren 193 7.3 Rengöring av borstsugmunstycket och sugkanalen 194 7.4 Byta batteriet 194 8. Felsökning 195 8.1 Robotens indikeringar 195 8.2 Felmeddelande i Bluebot Robotics-appen 195 8.3 Kontakt 195 9. Avfallshantering 196 10. Tekniska specifikationer 197

BLAUPUNKT

1. LÄSVÄGLEDNING

Denna bruksanvisning innehåller anmärkningar och varningar gällande säker användning av roboten. Dessa anmärkningar och varningar indikeras med nedanstående signalord. Läs dem noggrant!

FARA!

Signalordet anger en fara med hög risk som, om den inte undviks, leder till dödsfall eller allvarliga personskador.

VARNING!

Signalordet anger en fara med medelhög risk som, om den inte undviks, kan leda till dödsfall eller allvarliga personskador och/eller orsaka allvarliga skador på roboten.

FÖRSIKTIGHET!

Signalordet anger en fara med låg risk som, om den inte undviks, kan leda till lindriga eller måttliga personskador och/eller orsaka skador på roboten.

ANMÄRKNING

Signalordet anger information som anses vara viktig, men inte är riskrelaterad (t.ex. gällande egendomsskador).

Denna bruksanvisning innehåller instruktioner för alla tillgängliga styrningstyper. Dessa instruktioner indikeras med symbolerna nedan som var och en betecknar en styrningstyp.

Instruktioner för manövrering av roboten med start/stopp-knappen.

Instruktioner för manövrering av roboten med fjärrkontrollen.

Instruktioner för manövrering av roboten med Bluebot Robotics-appen.

Instruktioner för manövrering av roboten med Alexa-appen.

Tabell - Symboler som används i denna bruksanvisning

Tabell 2 - Symboler som betecknar de olika styrningstyperna

2. SÄKERHET

Detta avsnitt innehåller säkerhetsinstruktioner för skydd mot personskador och egendomsskador. Underlåtenhet att följa dessa instruktioner medför att garantin upphör att gälla.

2.1 Avsedd användning

Robotdammsugaren Blaupunkt Bluebot XEASY är avsedd för rengöring av olika golvtyper, såsom mattor, laminatgolv, klinker. Roboten är inte lämplig för mattor med lång lugg. På detta material riskerar roboten att köra fast och hindras från att förflytta sig.

Roboten kan manövreras med start/stopp-knappen på ovansidan, fjärrkontrollen, Bluebot Robotics-appen och/eller via röststyrningsfunktionen Alexa. För att använda den sistnämnda funktionen måste du köpa Alexa separat.

Roboten är endast avsedd att användas med originaltillbehören och endast inomhus. Roboten är inte avsedd för användning i miljöer med hög luftfuktighet, till exempel badrum.

2.2 Allmän säkerhet

• Denna apparat kan användas av barn över åtta år och av personer med fysisk, sensorisk eller kognitiv funktionsnedsättning, eller avsaknad av erfarenhet och kunskap, om användningen sker under uppsikt eller om dessa personer erhållit instruktioner om säker användning av apparaten och är medvetna om riskerna. Småbarn och husdjur bör hållas under uppsikt för att säkerställa att de

inte leker med apparaten.

• Roboten får endast användas i en miljö med en temperatur mellan 0°C och 40°C.
• Använd inte roboten i våt eller fuktig miljö (alla miljöer med vätskor), t.ex. badrum och tvättstuga.
• Använd inte produkten om den är defekt.
• Använd endast originaltillbehören.
• Reparationer får endast utföras av Blaupunkt Robotics eller dess auktoriserade partner.

• Risk för att klämma fingrarna i robotens roterande hjul och rullborste föreligger. Vidrör inte hjulen eller rullborsten när roboten används.
• Ett skadat eller läckande batteri kan orsaka brand, explosion eller personskada. Demontera aldrig batterifacket. Håll batteriet borta från eld och värme och se till att det inte krossas eller kastas. Om batteriets innehåll läcker ut på hud eller kläder ska läckaget omedelbart sköljas bort med rent vatten.
• Avlägsna alla ömtåliga föremål, sladdar, kläder, papper och lösa kablar från golvet före användning och lyft upp gardiner och förhängen från golvet för att undvika potentiella olyckor. Säkerställ att roboten inte kommer i kontakt med cigarettfimpar, tändare, tändstickor eller antändliga substanser.

• Placera inte roboten på bord, stolar osv. eftersom den kan skadas om den faller ner.
• Låt inte gardiner eller någon typ av förpackningsmaterial hamna i drivhjulen.
• Använd inte roboten utomhus.
• Exponera inte roboten för solljus.
• Använd inte roboten om den är övertäckt eller inslagen.
• Blockera inte och för inte in föremål i robotens ventilationshål.
• Placera inte roboten nära en värmekälla. Sitt inte på roboten och placera inte ett föremål ovanpå den.

2.4 Elsäkerhet

VARNING!

• Sluta omedelbart att använda roboten i händelse av överhettning under laddning. Slå AV strömbrytaren och dra ut adaptern från eluttaget.
• En skadad nätsladd kan orsaka elektriska stötar, överhettning eller brand. Nätsladden får inte skadas, modifieras eller böjas alltför mycket. Värm inte upp sladden. Utsätt inte den icke flexibla sladden för drag eller tryck med tunga föremål.
• Damm på nätkontaktens metallstift kan orsaka elektriska stötar, överhettning eller brand. Avlägsna regelbundet damm från nätkontakten och omgivande områden med en torr trasa.

Våta händer kan leda till att ström oavsiktligt leds från roboten och orsaka elektriska stötar. Rör inte vid nätsladden, nätkontakten eller adaptern med våta händer. - Om roboten laddas eller drivs med icke-originaldelar föreligger risk för elektriska stötar, överhettning och brand. Använd endast originalbatteriet, originalladdningsbasen och originalströmadaptern (UK-adapter, modell-nr: GQ12-240060-AB; EU-adapter, modell-nr: GQ15-240060-AG). Kortslutning sker om den positiva (+) polen och den negativa (-) polen på batteriet ansluts till varandra. Kortslutningar kan generera värme i metallföremål och leda till brand eller explosion. Förhindra kortslutningar genom att hålla metallföremål eller ledande ämnen borta från batteripolerna. - Kontrollera att adaptern är ordentligt ansluten till eluttaget före laddning. - Adapter får endast anslutas till växelspänning på 100-240 VAC. Använd inte strömadaptern med en AC-omvandlare.

2.5 Brand- och explosionsrisk

Roboten får inte slås på i brandfarliga och/eller lättantändliga miljöer och ska även hindras från att köra in i dessa. - Använd inte roboten för att rengöra lättantändliga eller mycket flyktiga ämnen såsom bensin.

2.6 Underhåll

Tvätta aldrig huvudenheten eller laddningsenheten. Endast dammbehållaren och filtren är tvättbara (förutom HEPA-filter). Tvätta inte andra delar av denna robot. Sätt tillbaka dammbehållaren och filtren i huvudenheten efter torkning. Rengör utsidan av roboten med en mjuk trasa. Om roboten är mycket smutsig kan en lätt fuktad trasa och en neutral lösning användas. - Om dammbehållaren är full ska den tömmas före nästa användning. - Rengöring och användarunderhåll får inte utföras av barn utan att de hålls under uppsikt.

2.7 Transport och förvaring

Vi rekommenderar att du behåller originalförpackningen och förpackningsmaterialet för transport av roboten för serviceändamål. Det är det enda sättet att säkerställa att roboten är tillräckligt skyddad mot skador vid frakt. Om du slänger kartongen och förpackningsmaterialet ska du säkerställa att dessa återvinns på ett miljövänligt sätt. - Slå av strömbrytaren om roboten inte ska användas under en längre tid. Batteriläckage kan orsaka brand, personskador eller miljöföroreningar. Koppla från strömkällan till adaptern och dra ut kontakten från uttaget.

2.8 Återvinning och avfallshantering

• Batteriet måste isoleras med tejp när det lämnas in för återvinning eller avfallshantering. Kontakt med andra metaller kan leda till uppvärmning, explosion eller brand. Lämna in det isolerade batteriet till ett tekniskt servicecenter hos en auktoriserad återförsäljare för avfallshantering. Alternativt kan batteriet bortskaffas enligt lokala föreskrifter.
• Slå av strömbrytaren före transport.

3. PRODUKTBESKRIVNING:

3.1 Huvuddelar

Nr. Beskrivning

1 Start/stopp-knapp 2 Dammbehållare 3 Borstsugmunstycke 4 Hjul 5 Vänster sidoborste 6 Laddningspol 7 Batterilucka 8 Höger sidoborste 9 Strömbrytare 10 Laddningsuttag

Tabell-Huvuddelar

Figur 1-Huvuddelar

1 Skärm: Visar tid, datum, läge och information.

2 HOME: Om du trycker på denna knapp kommer roboten att starta automatisk laddning.

3 ON/OFF:

Tryck på denna knapp för att sätta roboten i vänteläge när den är avstängd. Tryck på denna knapp för att starta automatiskt rengöringsläge när roboten är i vänteläge. Tryck på denna knapp för att försätta roboten i vänteläge vid pågående rengöring.

4 Riktningsknappar:

I vänsterläge: förflytta roboten framåt, bakåt, sväng vänster eller sväng höger. - I klockläge: Justera tid och datum vid tidsinställning eller schemaläggning.

5 MAX: Öka sugkraften.

6 Klockinställning: Tryck på denna knapp för att ställa in tiden.

7 MODE: Växla mellan olika rengöringslägen.

• MODE 1: Punktrengöring
• MODE 2: Auto MODE 3: Kant
• MODE 4: Sicksack

8 PLAN: Schemalägg en rengöringscykel.

Tabell 5 - Beskrivning av delarna på fjärrkontrollen

3.4 Bluebot Robotics-appen

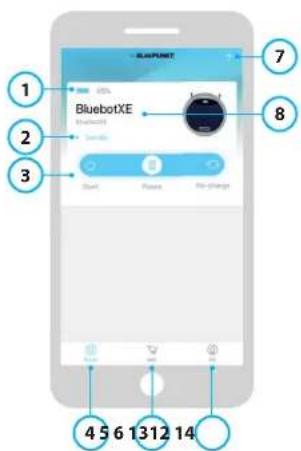

Figur 3 - Hemskärm och manöverskärm

Nr Beskrivning

1 Batterinivåindikator. 2 Working/Standby/Charging/Charging Complete/Auto recharging/Error/Off line: Robotens status. 3 Start/Pause/Re-charge: Starta, pausa eller ladda roboten. 4 Robot: Navigera till robotens hemskärm. 5 Mall: Navigera till nätbutik och tjänster för din robot. 6 Me: Visar din profil, se figur 4. Tryck på kugghjulet för att komma till Inställningar. 7 Add Device/My Robot/Manual: Lägg till en ny enhet, öppna enhetsöversikten eller läs bruksanvisningen. 8 Tryck på denna del av skärmen för att komma direkt till manöveringsskärmen. 9 Upp/ner och sväng vänster/höger: Styr robotens rörelser manuellt. 10 Start/paus: Tryck på denna knapp för att starta automatisk rengöringsläge när roboten är i vänteläge. Tryck på denna knapp för att försätta roboten i vänteläge vid pågående rengöring. 11 Operation: Tryck på denna knapp för att byta rengöringsläge (auto/sicksack/kant/punktrengöring). 12 Operation: Öppna robotens manöveringsskärm, se figur 3. 13 Schedule: Öppna robotens schemaläggningsskärm. 14 Option: Öppna robotens alternativskärm. Här kan du byta namn, uppdatera den fasta programvaran, aktivera/inaktivera rösttips, öppna fellistan, radera roboten och visa status och batterinivå. 15 Re-charge: Tryck på denna knapp för att skicka tillbaka roboten till laddningsstationen för att laddas.

Tabell 6 - Beskrivning av funktionerna i Bluebot Robotics-appen

Figur 4 - Me Figur 5 - Settings

Tryck på kugghjulet i det övre högra hörnet på "Me"-skärmen för att öppna Settings, se figur 4 och 5.1. I "Settings" kan du:

Aktivera/inaktivera felmeddelanden, rensa "cookies" från telefonens minne, ändra språk, visa vilken version av appen som är installerad, logga ut.

3.5 Alexa-appen

Du kan styra din robot med hjälp av röststyrningsfunktionen Alexa. För att använda röststyrningsfunktionen Alexa måste du ladda ner Amazon Bluebot Robotics-appen, samt ha ett Amazon-konto. För mer information, se avsnitt 5.3.

3.6 Tillgängliga funktioner för de olika styrningstyperna

Beroende på vilken typ av styrning du använder finns olika funktioner tillgängliga.

I Tabell 7 visas vilka funktioner som finns tillgängliga för respektive styrningstyp.

Tabell – Tillgängliga funktioner för respektive styrningstyp

Rengöringslagen
Punktrengöring		●	●	●
Auto	●	●	●	●
Kant		●	●	●
Sicksack		●	●	●
Ställ in scheman für automatisch ren:göring	- Samma tid varje dag	Ställ in olika tiderforall dagar enligt behov		-

4. KOMMA IGÅNG

SV

4.1 Packa upp kartongen

1. Packa upp roboten försiktigt och avlägsna allt förpackningsmaterial.
2. Kontrollera att alla tillbehören finns i förpackningen (se avsnitt 3.2).

Kontakta din återförsäljare om något saknas.

Vi rekommenderar att du behåller originalförpackningen och förpackningsmaterialet i händelse av att det blir nödvändigt att returnera roboten för serviceändamål. Garantin gäller endast om roboten returneras i originalförpackningen och med originalförpackningsmaterialet. Det är det enda sättet att säkerställa att roboten är tillräckligt skyddad mot skador vid frakt. Om du slänger kartongen och förpackningsmaterialet ska du säkerställa att dessa återvinns på ett miljövänligt sätt.

4.2 Montera borstarna

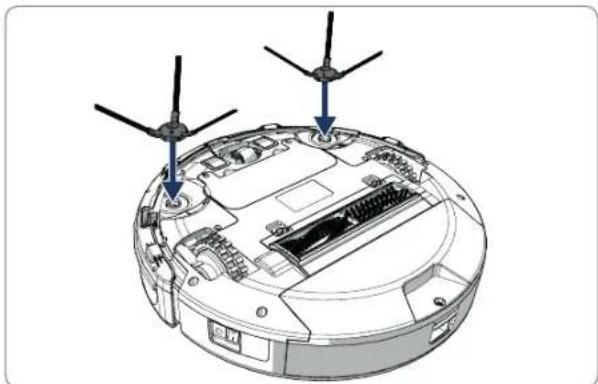

Placera sidoborstarna så som visas i Figur 6. Sidoborstarna är märkta med "L" och "R". Säkerställ att L/R-markeringarna överensstämmer med L/R-markeringarna på robotbasen.

Figur 6 – Montera borstarna

BLAUPUNKT

181

4.3 Installera laddningsstationen

FÖRSIKTIGHET!

Placera inte laddningsstationen närmare än 120 cm/4 fot från ett trapphus.

För att placera laddningsstationen i önskat område:

1. Placera laddningsstationen på ett hårt, plant underlag mot en vägg eller annat fast föremål för att förhindra att den förskjuts.
2. Säkerställ att roboten kan återvända utan att hinder kommer i vägen i slutet av en rengöringscykel.
3. Fäst om möjligt laddningsstationen i väggen genom att följa stegen nedan:

Säkerställ att väggen är hård, jämn, ren och dammfri för att garantera säker infästning. Dra av skyddsfilmen från baksidan. Tryck laddningsstationen mot väggen. Anmärkning: tejpen är borttagbar och kan återanvändas.

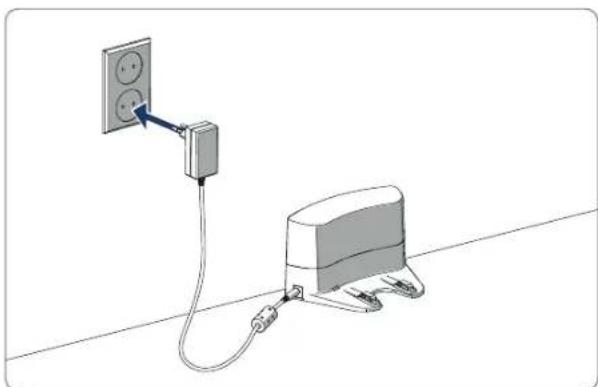

1. Anslut laddningsstationen till elnätet, se Figur 7. Laddningsstationen indikerar anslutning till elnätet med fast blått sken. I Figur 8 visas ett exempel på en möjlig installationslösning.

Figur 7 – Ansluta laddningsstationen till elnätet

Figur 8 - Exempel på placering av laddningsstationen

4.4 Placera magnetremsorna

Placera magnetremsorna på golvet för att hindra roboten från att stöta mot föremål.

Roboten identifierar magnetremsan och kör åt ett annat håll. I Figur 9 visas några exempel på hur du kan använda magnetremsor.

4.5 Laddning av roboten

ANMÄRKNING

Se till att roboten har laddats i 12 timmar före första användningen.

Roboten kan laddas på två olika sätt:

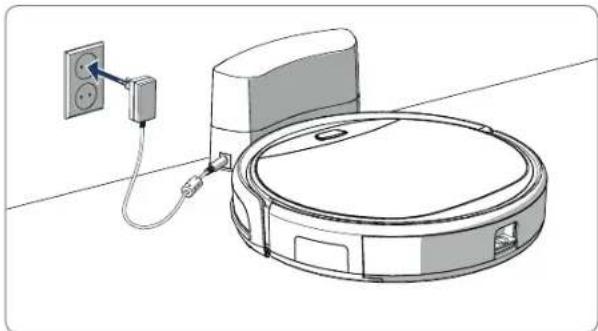

I laddningsstationen, se Figur 10. Strömindikatorn på laddningsstationen tänds under pågående laddning. - Med strömadaptern direkt ansluten till roboten. För detta ändamål ska adapterns ena ände anslutas till roboten och den andra änden till ett eluttag, se Figur 11.

Figur 10 - Ladda roboten med laddningsstationen

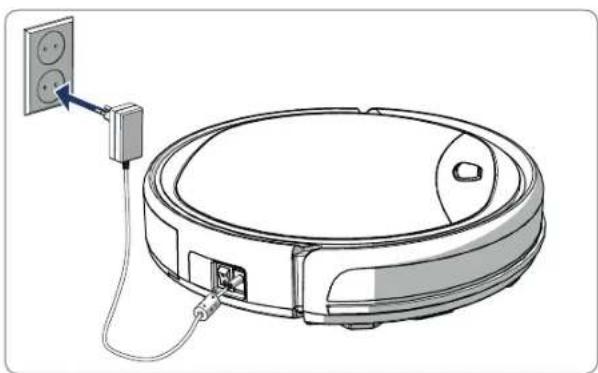

Figur 11 - Ladda roboten direkt med strömadaptern

ANMÄRKNING

• I normala fall tar det ca 4 timmar att ladda batteriet helt. När batteriet är fulladdat lyser lampan på roboten med ett fast blått sken och roboten avger 5 korta ljudsignaler. När batterinivån är låg lyser lampan på roboten med ett fast rött sken och roboten avger 4 korta ljudsignaler.

4.6 Sätta i batterierna i fjärrkontrollen

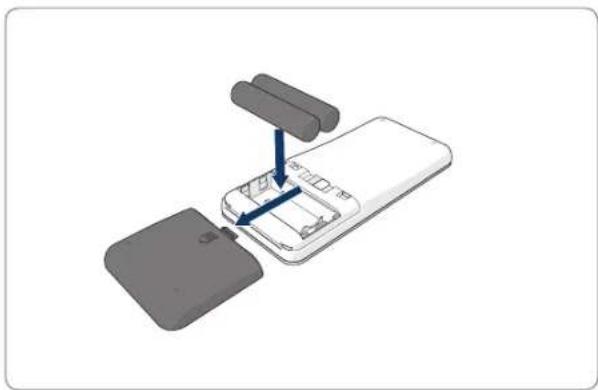

Öppna luckan till batterifacket och sätt i batterierna i fjärrkontrollen (se Figur 12). Sätt tillbaka luckan till batterifacket.

Figur 12 - Sätt i batterierna i fjärrkontrollen

4.7 Ställ in tiden

Ställ in tiden med fjärrkontrollen enligt följande:

1. Tryck på knappen CLK på fjärrkontrollen och håll den intryckt i 3 sekunder. På fjärrkontrollens display blinkar nu timtal.
2. Tryck på riktningsknapparna upp eller ner för att ställa in timtalet.
3. Tryck på riktningsknappen höger för att bekräfta. Nu blinkar minuttal.
4. Tryck på riktningsknapparna upp eller ner för att ställa in minuttalet.
5. Tryck på riktningsknappen höger för att bekräfta. Inställd dag blinkar nu.
6. Tryck på riktningsknapparna vänster eller höger för att ställa in dag.
7. Tryck på knappen CLK för att bekräfta.

ANMÄRKNING

Fjärrkontrollens tidsinställning är endast avsedd för att visa tiden och anger eller påverkar inte den schemalagda tiden för rengöring.

4.8 Installera Bluebot Robotics-appen på din mobiltelefon

ANMÄRKNING

Säkerställ att din mobiltelefon är ansluten till WiFi. Svep nedåt på skärmen för att uppdatera data.

1. Ladda ner Bluebot Robotics-appen till din mobiltelefon från Google Play eller App Store.
2. Installera Bluebot Robotics-appen på din mobiltelefon.
3. Logga in om du redan har ett konto eller skapa ett konto. Ange användarnamn, e-postadress och lösenord för att skapa ett konto.

Du är nu redo att ansluta Bluebot Robotics-appen till din robot. Se avsnitt 4.9.

4.9 Ansluta Bluebot Robotics-appen till din robot

ANMÄRKNING

Säkerställ att din mobiltelefon är ansluten till WiFi. Säkerställ att din mobiltelefon är ansluten till 2,4 GHz. Appen fungerar inte om du är ansluten till 5 GHz.

1. Gå till hemskärmen och tryck på knappen "+".
2. Välj "Add Device".
3. Välj BluebotXE, se figur 13.
4. Säkerställ att robotens strömbrytare är i läget ON.

Figur 13 - Lägg till enhet Figur 14 - Koppla roboten

1. Säkerställ att roboten är i vänteläge. (Tryck på start/stopp-knappen om roboten utför rengöring eller är avstängd)
2. Tryck och håll START/STOPP-knappen på roboten intryckt i tre sekunder. Robotens WiFi aktiveras och lampan på knappen blinkar blått.
3. Tryck på "Reset" i appen.

Appen fortsätter till skärmen "Config family WiFi" och visar WiFi-nätverket som din mobiltelefon ansluter till.

1. Ange WiFi-lösenordet för WiFi-nätverket som visas och tryck på "Next".
2. Håll din mobiltelefon nära roboten.
3. Tryck på "Connect Robot's Wifi". Appen växlar till WiFi-skärmen på din mobiltelefon.
4. Välj "blaupunkt_BB." i listan över tillgängliga WiFi-nätverk. Vänta tills din mobiltelefon har anslutits.
5. Återgå till appen. Popupmeddelandet "Binding the Robot, please wait..." visas, se figur 14.
6. Vänta tills popupmeddelandet försvinner och Bluebot Robotics visas i appen. Lampan på knappen lyser kontinuerligt.

Din robot är nu ansluten till Bluebot Robotics-appen och är inloggad på molnservern. Du kan nu manövrera roboten via appen. För mer information, se avsnitt 5.2 och 6.2.

Om anslutningen misslyckades blinkar lampan på knappen rött fyra gånger. Försök med någon av följande åtgärder:

1. Säkerställ att ditt WiFi-nätverk fungerar korrekt och att din mobiltelefon är ansluten till det.
2. Stäng av roboten, vänta 5 minuter och försök sedan att lägga till roboten igen.
3. Placera roboten närmare WiFi-routern i ditt hem och försök sedan att lägga till roboten igen.
4. När du är ansluten till WiFi-nätverket "blaupunkt_BB." kan du få frågan i telefonen om du vill byta till ett annat WiFi-nätverk eftersom WiFi-nätverket "blaupunkt_BB." inte har någon internetanslutning. Se till att du fortsätter att vara ansluten till WiFi-nätverket "blaupunkt_BB."

4.10 Installera Alexa

Du kan styra din robot genom att använda röststyrningsfunktionen Alexa.

För att använda röststyrningsfunktionen Alexa måste du ladda ner Amazon Bluebot Robotics-appen och ha ett Amazon-konto.

ANMÄRKNING

Appens funktioner kan komma att ändras. Besök vår hemsida för att läsa hela bruksanvisningen för Amazon Bluebot Robotics-appen.

1. Säkerställ att roboten är ansluten till Bluebot Robotics-appen (iOS eller Android) och att roboten är online. Se avsnitt 4.9.
2. Logga in på ditt Amazon-konto.
3. Gå till sidan Alexa Skill.
4. Sök efter "Bluebot Robotics".
5. Klicka på knappen Enable.
6. Ange ditt användarnamn och lösenord i Bluebot Robotics-appen för att ansluta till Alexa Skill.

Om kopplingen har utförts visas meddelandet "BluebotXE has been successfully linked" på displayen. Nu kan du börja använda röststyrningsfunktionen.

BLAUPUNKT

5. MANÖVRERING

• Området som ska rengöras är förberett (se avsnitt 4.3 och avsnitt 4.4). Roboten är laddad (se avsnitt 4.5). Ömtåliga föremål, sladdar, kläder, papper och lösa kablar har avlägsnats från golvområdet.
• Alla gardiner och förhängen har lyfts upp från golvet så att potentiella olyckor kan undvikas.
• Se till att strömbrytaren är på.
• Placera roboten i laddningsstationen.

Tabell 8 - Beskrivning av hur man aktiverar rengöringslägena för respektive styrningstyp. 5.2 Använda roboten

Punktrengörning	-Tryck på MODEp全县 fällkontrollen två gänger. Välj Mode 1.	Tryck på OPERATIONSVälj SPOT.	EN: Alexa, ask Bluebot to start area cleaningDE: Alexa, starte Spot-Rei-nigung mit Bluebot
Auto Tryck	pástart/stopp-knappen(en eller tvågänger)*	Tryck på ON/OFF-knappen(en eller tvågänger)*eller välj Mode 2.	Tryck på START **eller tryck på OPERATIONS och välj AUTO.	EN: Alexa, ask Bluebot to start cleaningDE: Alexa, starte die Reini-gung mit Bluebot
Kant - Tryck	páMODE	pá fällkont-trollen. VäljMode 3.	Tryck på OPERATIONSVälj EDGE.	EN: Alexa, ask Bluebot to start edge cleaningDE: Alexa, starte Rand-Reinigung mit Bluebot
Sicksack -	tryck på MODE	pá fällkont-trollen. VäljMode 4.	Tryck på OPE-RATION. Välj ZIGZAG.	EN: Alexa, ask Bluebot to start zigzag cleaningDE: Alexa, starte Zig-zag-Reinigung mit Bluebot
Skickata tillbaka tillladdnings-stationen	-Tryck på HOME Tryck på	"Re-charge" i Operati-on-skärmen	EN: Alexa, ask Bluebot to start chargingDE: Alexa, lade den Bluebot auf

Beroende på robotens status. Fungerar endast när roboten är i viloläge.

SV

5.3 Använda röststyrningsfunktionen Alexa

ANMÄRKNING

Appens funktioner kan komma att ändras. Besök vår hemsida för att läsa hela bruksanvisningen för Amazon Bluebot Robotics-appen.

Säkerställ först att apparna är korrekt installerade (se avsnitt 4.10).

När apparna är installerade och anslutna kan du styra din robot med

röststyrningsfunktionen Alexa. Följande kommandon finns tillgängliga:

Följande kommandon kan ges på tyska:

Följande kommando kan ges på engelska:

Du kan schemalägga robotens aktivitet så att den börjar rengöra i automatiskt rengöringsläge vid en önskad starttid.

• Du kan ställa in en tid som gäller varje dag via fjärrkontrollen, se avsnitt 6.1.
• Med hjälp av Bluebot Robotics-appen kan du ställa in olika starttider för olika veckodagar, se 6.2.

6.1 Schemaläggning av roboten med fjärrkontrollen

Använd knappen PLAN på fjärrkontrollen för att schemalägga en rengöringscykel. Vid schemaläggning används tidsintervallet.

Exempel: Om aktuell tid är 08:00 och inställningstiden på fjärrkontrollen är 01:00 kommer roboten att börja rengöringen en timme senare, d.v.s. den inställda rengöringstiden är 09:00. Roboten inleder nu rengöringscykeln kl. 09:00 varje dag.

ANMÄRKNING

Tidsintervallet använder heltalstider på 30 minuter.

1. Säkerställ att roboten är i vänte- eller laddningsläge.
2. Tryck på PLAN på fjärrkontrollen och håll den intryckt i 3 sekunder för att öppna schemaläggningsskärmen. Timtalen blinkar.
3. Tryck på riktningsknapparna upp eller ner för att ändra timtalet.
4. Tryck på riktningsknappen höger för att växla till inställning av minuttal.
5. Tryck på riktningsknapparna upp eller ner för att ändra minuttalet.
6. Tryck på knappen ON/OFF på fjärrkontrollen samtidigt som du riktar den mot roboten. En ljudsignal hörs från roboten. Roboten startar rengöringscykeln på inställd tid varje dag.

Vid behov kan du kontrollera om roboten redan har ställts in. Om du trycker på PLAN-knappen hörs en ljudsignal från roboten.

För att avbryta ett schema:

1. Följ stegen enligt beskrivningen ovan och ställ in tidsintervallet till 00:00.
2. Schemat har nu avbrutits.

6.2 Schemaläggning av roboten med Bluebot Robotics-appen

Du kan använda Bluebot Robotics-appen för att schemalägga en rengöringscykel. Det är möjligt att schemalägga olika starttider för varje dag.

1. Tryck på "Schedule".
2. Tryck på veckodag.
3. Ställ in starttiden för rengöringen.
4. Tryck på "Submit" för att spara inställningen. En ljudsignal hörs från roboten. Roboten kommer nu att inleda en rengöringscykel på inställd dag och tid.

Gå tillväga enligt följande för att radera en schemaläggningsinställning:

1. Tryck på veckodag.
2. Tryck på "Delete".
3. Tryck på "Confirm" för att radera schemaläggningsinställningen.

BLAUPUNKT

191

7. UNDERHÅLL

För underhållsändamål rekommenderar vi att du utför en rutinkontroll efter varje användning. Livslängd för de olika slitdelarna:

HEPA-FILTER: byt till ett nytt filter efter 6 månader vid normal användning - SIDOBORSTE: byt till en ny borste efter 6 månader vid normal användning PRIMÄRFILTER: byt till ett nytt primärfilter efter 2 år vid normal användning

ANMÄRKNING

Uppgifterna ovan anges endast som referens. De angivna bytesintervallen rekommenderas för att säkerställa optimalt resultat, men det är inte absolut nödvändigt att följa dem. Användare kan också välja att byta ut dessa delar efter 1 år, 2 år eller ännu senare. Vi rekommenderar dock att vissa delar byts ut regelbundet, särskilt vid intensiv användning av roboten.

Rengör robotens hölje och hjul med en mjuk trasa

Rengör dammbehållaren och filtren

Rengör sidoborstarna med en mjuk trasa

Rengör laddningspolerna med en mjuk trasa

Rengör laddningsstationen med en mjuk trasa

Rengör borstöppningen och sugkanalen (rullborsten kan tvättas med vatten)

Rengör magnetremsorna med en mjuk trasa

VARNING

Säkerställ alltid att strömbrytaren är av och att roboten inte är i vänte- eller energisparläge innan underhåll utförs.

7.2 Rengöring av dammbehållaren och filtren

Gå tillväga enligt följande för att rengöra dammbehållaren och filtren:

1. Se till att strömbrytaren är av.

1. Tryck på frigöringsknappen och ta ut dammbehållaren ur roboten.

1. Öppna dammbehållaren.

1. Ta ur primärfiltret.

1. Ta ur HEPA-filtret.

1. Töm dammbehållaren.
2. Tvätta dammbehållaren och primärfiltret med vatten och rengör HEPA-filtret med en borste. Låt primärfiltret lufttorka.

OBSERVERA

Torka inte primärfiltret eller HEPA-filtret i direkt solljus.

1. Sätt tillbaka primärfiltret och HEPA-filtret i dammbehållaren. Säkerställ att primärfiltret är helt torrt.
2. Sätt tillbaka dammbehållaren i roboten.

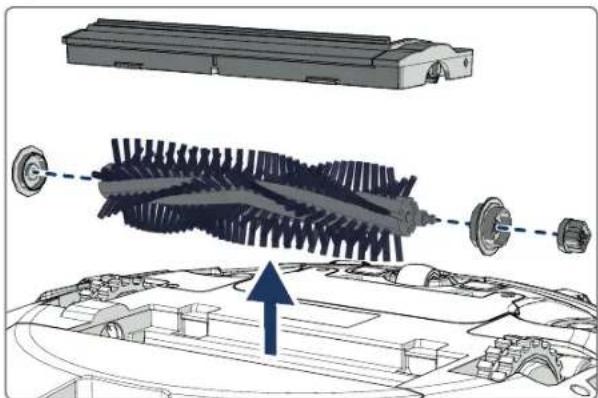

7.3 Rengöring av borstsugmunstycket och sugkanalen

1. Se till att strömbrytaren är av.
2. Ta ur och demontera rullborstsatsen och rengör den med en mjuk rengöringsduk eller annat lämpligt verktyg. Rullborsten kan tvättas med vatten.
3. Rengör sugkanalen och dammsensorn med en mjuk rengöringsduk eller annat lämpligt verktyg.

Låt inte sensorerna komma i kontakt med vatten. Det kan leda till permanenta skador på roboten.

FÖRSIKTIGHET!

7.4 Byta batteriet

Du kan beställa ett nytt batteri från Blaupunkt Robotics nätbutik.

Gå tillväga enligt följande för att byta batteriet:

1. Skruva ur skruvarna på batteriluckan (se figur 1, pos. 7) med en skruvmejsel.
2. Avlägsna batteriluckan.
3. Greppa isoleringstejpen på två sidor av batteriet och lyft upp batteriet.
4. Dra ur kontakten som kopplar batteriet till roboten.

För att förlänga batteriets livslängd rekommenderar vi följande:

• Om roboten inte ska användas under en längre tid: ladda batteriet helt före användning, slå av strömbrytaren, ta ur batteriet och förvara det på en kall, torr plats.
• Om roboten inte ska användas på mer än tre månader: ladda roboten i 12 timmar, slå av strömbrytaren, ta ur batteriet och förvara det på en kall, torr plats.

8. FELSÖKNING

8.1 Robotens indikeringar

Nr Beskrivning Lampans färg Lampans ljussken Ljud

1 Vänteläge Blå Pulserande Inget
2 Arbetsläge Blå Fast Inget
3 Dockningsläge Röd Fast Inget
4 Laddas Rosa Pulserande Inget
5 Fulladdad Blå Fast 5 ljudsignaler
6 Schema bekräftat Rosa Fast (2 sekunder)		1 ljudsignal
7 Schema avbrutet	Rosa Blinkar (2 sekunder)	1 ljudsignal
8 Lög batterinivà	Röd Fast 4 ljudsignaler
9 Strömbr Ptytaren áravstängd	Rosa Blinkar	1 ljudsignal
10 Fel på stöfängare	BlåRöd	Blinkar en gängBlinkar två gänger	1 ljudsignal
11 Fel på trapsensoreller hjul	BlåRöd	Blinkar två gängerBlinkar två gänger	1 ljudsignal
12 Hjul överbelastat	BlåRöd	Blinkar en gängBlinkar tre gänger	1 ljudsignal
13 Rullborsteöverbelastad	BlåRöd	Blinkar två gängerBlinkar en gäng	1 ljudsignal
14 Sidoborsteöverbelastad	BlåRöd	Blinkar en gängBlinkar en gäng	1 ljudsignal
15 Strömsparlage Inget	Släckt	2 ljudsignaler
16 Robot aktiverad	Inget	Släckt	3 ljudsignaler

8.2 Felmeddelande i Bluebot Robotics-appen

I Bluebot Robotics-appen visas ett meddelande om roboten har drabbats av ett fel. Tryck på "Yes" för att öppna "Error detail"-skärmen.

"Error detail"-skärmen visar orsaken till felet och en möjlig lösning. Om du trycker på "Search Robot vacuum cleaner" avger roboten en akustisk signal så att den kan lokaliseras.

8.3 Kontakt

För mer information eller support, kontakta:

support.blaupunktrobotics.eu [phone] [e-mail]

Vi har även en livechattfunktion på vår webbsida!

9. AVFALLSHANTERING

Material, tillbehör eller förpackning med denna symbol får inte hanteras som hushållsavfall. Lämna in denna utrustning till lämpligt insamlingsställe för återvinning av elektriskt och elektroniskt avfall. I Europeiska unionen och andra europeiska länder finns separata insamlingssystem för uttjänta elektriska och elektroniska produkter. Genom

att avfallshantera denna produkt på korrekt sätt bidrar du till att förhindra potentiella faror för miljö och människors hälsa som annars skulle kunna uppstå vid felaktig avfallshantering av produkten. Återvinning av material bidrar till bevarandet av naturresurser. Sortera därför inte uttjänta elektriska och elektroniska produkter som hushållsavfall.

Sortera inte batterier som hushållsavfall utan lämna in dem till en lämplig återvinningsanläggning.

Kontakta din kommun, bolaget som ansvarar för ditt hushållsavfall eller butiken där du köpte produkten för mer information om återvinning av denna produkt.

10. TEKNISKA SPECIFIKATIONER

SV

Produktkod BPK-VCBB1XE

Mått 330 × 78 mm

Vikt 2,38 kg

Spänning 100-240V

Effekt Upp till 30 W

Ljudnivå < 55 dB

Filtertyp HEPA- och membranfilter

Batteri 2150 mAh litiumjon

Drifttid 120 minuter

Bluebot Robotics-appen iOS 8.0 eller senare

Android 5.0 eller senare

WiFi-anslutning 2,4 GHz

Röststyrningsfunktionen Alexa

Avstånd hjulflexibilitet 25 mm

Rengöringsområde Upp till 120 m³

Laddningstid 240 minuter

Dammbehållarens kapacitet 0,5 L

BLAUPUNKT

197

FÖRORD

Laddningstid 240 minuter

Dammbehållarens kapacitet 0,5 liter

BLAUPUNKT

253

Enjoy it.

Vi har även en livechattfunktion på vår webbplats! SV

Vi har också chatt på vår webbplats!

DA
