Bluebot XEasy VCCB1XE - Aspirapolvere robot BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere robot
Marca	Blaupunkt
Modello	Bluebot XEasy VCCB1XE
Dimensioni	330 × 78 mm
Peso	2,38 kg
Alimentazione	100-240 V, batteria Li-ion 2150 mAh
Autonomia	120 minuti
Tempo di ricarica	240 minuti
Capacità del serbatoio della polvere	0,51 L
Superficie di pulizia massima	Fino a 120 m²
Livello sonoro	< 55 dB
Tipo di filtro	HEPA e a membrana
Connessione	WiFi 2,4 GHz
Funzioni intelligenti	App Bluebot Robotics, comando vocale Alexa, telecomando
Modalità di pulizia	Auto, Bordo, Punto, Zigzag
Accessori inclusi	Stazione di ricarica, telecomando, nastri magnetici, spazzole laterali, filtro HEPA di ricambio, spazzole di pulizia
Sicurezza	Rilevamento scale, nastro magnetico di delimitazione
Manutenzione	Pulizia regolare del serbatoio, filtri e spazzole; sostituzione della batteria possibile
Pezzi di ricambio disponibili	Batteria, filtri, spazzole laterali, spazzola a rullo
Garanzia	Vedi condizioni del produttore

Domande frequenti - Bluebot XEasy VCCB1XE BLAUPUNKT

Come installare l'app Bluebot Robotics?

Scarica l'app 'Bluebot Robotics' da Google Play o Apple Store. Assicurati che il tuo smartphone sia connesso al WiFi 2,4 GHz. Crea un account o accedi, quindi aggiungi il dispositivo seguendo le istruzioni nel manuale.

Come collegare il robot all'app?

Metti il robot in modalità standby e tieni premuto il pulsante Accensione/Spegnimento per 3 secondi per attivare il WiFi. Nell'app, seleziona 'Add Device', scegli 'BluebotXE', quindi segui i passaggi per connettere il tuo telefono alla rete 'blaupunkt_BB...' e completare l'abbinamento.

Cosa fare se il robot non si connette al WiFi?

Verifica che la tua rete sia a 2,4 GHz (l'app non supporta 5 GHz). Riavvia il robot e il router. Posiziona il robot vicino al router e riprova. Se il problema persiste, resetta il WiFi tenendo premuto il pulsante Accensione/Spegnimento per 3 secondi.

Come programmare una pulizia programmata?

Con il telecomando: premi PLAN per 3 secondi, imposta l'ora con i tasti direzionali e conferma con ON/OFF. Con l'app: vai su 'Schedule', seleziona un giorno, imposta l'ora e conferma. Il robot si avvierà ogni giorno all'ora programmata.

Quali modalità di pulizia sono disponibili?

Il robot offre 4 modalità: Auto (pulizia casuale), Bordo (pulizia dei contorni), Punto (pulizia localizzata di una zona specifica) e Zigzag (pulizia a linee parallele). Puoi selezionarle tramite telecomando, app o comando vocale Alexa.

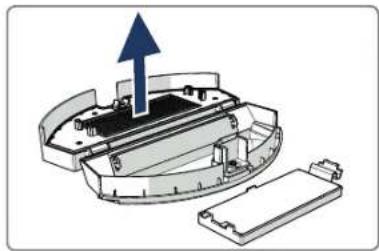

Come pulire il serbatoio della polvere e i filtri?

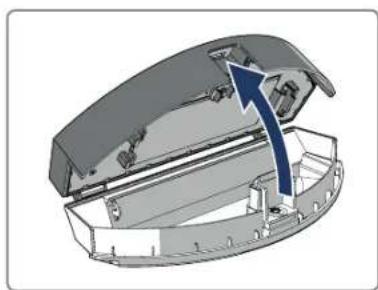

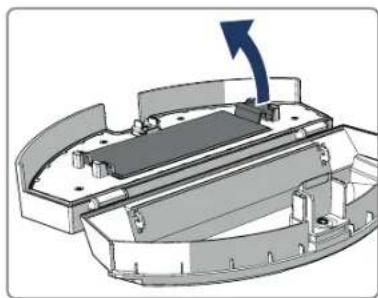

Spegni il robot e rimuovi il serbatoio. Svuotalo, quindi rimuovi il filtro principale e il filtro HEPA. Lava il serbatoio e il filtro principale con acqua pulita (lascia asciugare completamente). Il filtro HEPA non deve essere lavato con acqua: puliscilo con una spazzola morbida. Rimonta tutto una volta asciutto.

Qual è la durata della batteria?

La batteria Li-ion da 2150 mAh offre un'autonomia di circa 120 minuti. La ricarica completa richiede circa 240 minuti. In caso di inutilizzo prolungato, caricala completamente e conservala in un luogo fresco e asciutto.

È possibile utilizzare il robot con Alexa?

Sì, dopo aver collegato il robot all'app Bluebot Robotics, puoi attivare la skill 'Bluebot Robotics' nell'app Alexa di Amazon. Una volta collegata, puoi comandare il robot a voce, ad esempio 'Alexa, chiedi a Bluebot di iniziare la pulizia'.

Come evitare che il robot cada dalle scale?

Il robot è dotato di sensori di rilevamento scale che gli impediscono di cadere. Inoltre, puoi posizionare il nastro magnetico fornito per delimitare zone vietate (es. davanti alle scale). Il robot rileverà il nastro e non lo supererà.

Cosa fare se il robot emette bip o spie rosse?

Consulta la tabella delle spie nel manuale. Ad esempio, 4 bip con spia rossa fissa indicano batteria scarica. 5 bip con spia blu fissa indicano carica completa. Consulta la sezione 8.1 per tutti i codici. Se un difetto persiste, contatta il supporto Blaupunkt.

MANUALE UTENTE Bluebot XEasy VCCB1XE BLAUPUNKT

Congratulazioni! Grazie per aver acquistato un nuovo fantastico prodotto Blaupunkt. Il robot aspirapolvere Blaupunkt Bluebot XEASY permette di pulire con estrema facilità la maggior parte dei pavimenti.

Il presente manuale si riferisce in modo specifico al robot aspirapolvere Blaupunkt Bluebot XEASY indicato nella sezione 2.1 Uso previsto. Di seguito il robot aspirapolvere Blaupunkt Bluebot XEASY verrà indicato come "il robot".

Il presente manuale intende aiutare l'utente a configurare e utilizzare il robot e descrive le operazioni svolte dal robot usando l'app Bluebot Robotics e l'app Alexa. Per favorire la massima usabilità si consiglia di scaricare le suddette applicazioni sul proprio smartphone.

Prima di utilizzare il robot, si raccomanda di leggere attentamente le informazioni contenute nel presente manuale per familiarizzare con l'uso previsto e per conoscere i potenziali rischi e pericoli.

Tutti i diritti riservati. È vietata la riproduzione, anche parziale, del presente manuale in qualsiasi forma o con qualsiasi mezzo (grafico, elettronico o meccanico, inclusi sistemi di fotocopiatura, registrazione, memorizzazione e recupero di dati) senza il permesso scritto dell'editore.

Revisione 04/2018

support.blaupunktrobotics.eu [phone] [e-mail]

Sul nostro sito è disponibile anche una live chat!

INDICE

1. Guida alla lettura 144
2. Sicurezza 145 2.1 Uso previsto 145 2.2 Sicurezza generale 145 2.3 Sicurezza del prodotto 145 2.4 Sicurezza elettrica 146 2.5 Pericolo di incendio ed esplosione 146 2.6 Manutenzione 147 2.7 Trasporto e conservazione 147 2.8 Riciclo e smaltimento 147
3. Descrizione del prodotto 148 3.1 Parti principali 148 3.2 Accessori inclusi in dotazione 149 3.3 Telecomando 150 3.4 App Bluebot Robotics 151 3.5 App Alexa 152 3.6 Funzioni disponibili per ogni tipo di comando 152
4. Guida introduttiva 153 4.1 Apertura della confezione 153 4.2 Montaggio delle spazzole 153 4.3 Installazione della stazione di ricarica 154 4.4 Posizionamento delle bande magnetiche 155 4.5 Come ricaricare il robot 155 4.6 Inserimento delle batterie nel telecomando 156

4.7 Impostazione dell'ora 157 4.8 Installazione dell'app Bluebot Robotics sul proprio telefono cellulare 157 4.9 Come collegare l'app Bluebot Robotics al robot 157 4.10 Installazione di Alexa 159

1. Funzionamento 160

5.1 Prima di mettere in funzione il robot 160 5.2 Come mettere in funzione il robot 160 5.3 Utilizzo della funzione di lavoro vocale Alexa 161

1. Programmazione del robot 162 6.1 Programmazione del robot tramite telecomando 162 6.2 Programmazione del robot tramite l'app Bluebot Robotics 163
2. Manutenzione 164 7.1 Programma di manutenzione 164 7.2 Pulizia dello scomparto per la polvere e dei filtri 165 7.3 Pulizia della bocchetta di aspirazione a spazzola e del canale di aspirazione 166 7.4 Sostituzione della batteria 166
3. Risoluzione dei problemi 167 8.1 Spie del robot 167 8.2 Notifiche degli errori dell'app Bluebot Robotics 167 8.3 Contatti 167
4. Smaltimento 168
5. Specifiche tecniche 169

1. GUIDA ALLA LETTURA

Il presente manuale include note e avvertenze sull'utilizzo sicuro del robot. Le note e le avvertenze sono contrassegnate con le seguenti indicazioni di pericolo. Si prega di leggerle attentamente!

PERICOLO!

Questo segnale indica un pericolo con un alto livello di rischio che, se non evitato, provoca morte o lesioni gravi.

ATTENZIONE

Questo segnale indica un pericolo con un livello di rischio medio che, se non evitato, potrebbe provocare morte o lesioni gravi e/o causare seri danni al robot.

AVVERTENZA!

Questo segnale indica un pericolo con un livello di rischio basso che, se non evitato, potrebbe provocare lesioni lievi o moderate e/o causare danni al robot.

NOTA

Questo segnale indica informazioni considerate importanti, ma non collegate a eventuali pericoli (ad es. messaggi relativi a danni materiali).

Tabella 1 - Simboli utilizzati nel presente manuale

Il presente manuale include istruzioni per tutti i tipi di comandi disponibili. Le suddette istruzioni sono contrassegnate con i simboli seguenti, ognuno significante un tipo di lavoro.

Istruzioni relative all'uso del robot tramite pulsante di Accensione/Pausa.

Istruzioni relative all'uso del robot tramite telecomando.

Istruzioni relative all'uso del robot tramite app Bluebot Robotics.

Istruzioni relative all'uso del robot tramite app Alexa.

Tabella 2 - I simboli rappresentano i vari tipi di comandi

2. SICUREZZA

Questa sezione contiene le istruzioni sulla sicurezza per evitare rischi di lesioni personali o danni materiali. Il mancato rispetto delle presenti istruzioni comporta il decadimento di qualsiasi garanzia.

2.1 Uso previsto

Il robot aspirapolvere Blaupunkt Bluebot XEASY è destinato alla pulizia di un'ampia gamma di pavimentazioni (ad es. moquette, pavimenti in piastrelle, laminato ecc.). Il robot non è adatto per i tappeti a pelo lungo, perché su quel tipo di materiale potrebbe restare incastrato e non avere possibilità di muoversi.

Il robot può essere azionato con il pulsante di Accensione/Pausa, il telecomando, l'app Bluebot Robotics e/o con la funzione di lavoro vocale Alexa. Per usare quest'ultima funzionalità è necessario acquistare l'app separatamente.

Il robot è destinato a essere utilizzato solo con i suoi accessori originali ed è pensato esclusivamente per l'uso domestico. Il robot non può essere utilizzato in ambienti con un alto tasso di umidità (ad es. in bagno).

2.2 Sicurezza generale

L'apparecchiatura può essere utilizzata da bambini che hanno compiuto almeno otto anni e da persone con capacità fisiche, sensoriali e mentali ridotte o che non dispongono di esperienza e conoscenza in materia solo se supervisionati o istruiti sull'uso sicuro dell'apparecchiatura e solo se in grado di capire i rischi coinvolti.

I bambini e gli animali devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura. - Il robot può essere usato in un ambiente con una temperatura compresa tra 0°C e 40°C. - Non usare il robot in ambienti umidi o bagnati (ambienti con presenza di liquidi), come in bagno o in lavanderia. Non utilizzare il prodotto se difettoso. - Usare soltanto gli accessori originali. - Le riparazioni possono essere effettuate solo da Blaupunkt Robotics o dai loro partner ufficialmente autorizzati.

2.3 Sicurezza del prodotto

ATTENZIONE!

• Le ruote in movimento e la spazzola rotante del robot possono incastrare le dita. Non toccare le ruote né la spazzola rotante quando il robot è in funzione.
• Se la batteria è danneggiata o presenta perdite di liquidi, può provocare incendi, esplosioni o lesioni personali. Non smontare in nessun caso il vano della batteria. Non riscaldare né gettare la batteria nelle fiamme e non cercare di distruggerla o lanciarla. Nel caso in cui le perdite di liquidi della batteria vengano a contatto con la pelle o i vestiti, lavare immediatamente con acqua pulita.
• Prima dell'utilizzo, togliere tutti gli oggetti fragili, fili, vestiti, fogli di carta e cavi liberi dal pavimento e alzare tendaggi e drappeggi per evitare

possibili incidenti.

Assicurarsi che il robot non entri in contatto con cicche di sigarette, accendini, fiammiferi o sostanze infiammabili. Non collocare il robot su tavoli, sedie ecc. per evitare che cada e si danneggi. - Evitare che tende o altri materiali di rivestimento possano finire nelle ruote motrici. Non usare il robot in ambienti esterni. Non esporre il robot ai raggi solari. Non usare il robot se coperto o imballato. Non incastrare né inserire oggetti nei fori di ventilazione del robot. Non mettere il robot vicino a fonti di calore. Non sedersi sul robot e non attaccare nessun oggetto su di esso.

2.4 Sicurezza elettrica

ATTENZIONE!

• In caso di surriscaldamento durante le operazioni di ricarica, smettere immediatamente di usare il robot. Spegnere l'apparecchio premendo l'interruttore di alimentazione e staccare l'adattatore alla presa di corrente.
• Un cavo di alimentazione danneggiato può provocare scosse elettriche, surriscaldamento o incendi. Non distruggere, non modificare e non flettere troppo il cavo di alimentazione. Non riscaldare il cavo. Non tirare e non comprimere troppo il cavo rigido con oggetti pesanti.
• La presenza di polvere sui terminali metallici della spina di

alimentazione può provocare scosse elettriche, surriscaldamento o incendi. Rimuovere regolarmente la polvere dalla spina di alimentazione e dall'area circostante con un panno asciutto.

• Le mani bagnate possono condurre involontariamente la corrente elettrica dal robot e provocare scosse elettriche. Non toccare il cavo di alimentazione, la spina o l'adattatore con le mani bagnate.
• Ricaricare e alimentare il robot con componenti non originali può provocare scosse elettriche, surriscaldamento o incendi. Usare esclusivamente la batteria, la stazione di ricarica e l'adattatore di alimentazione originali (adattatore UK modello N.: GQ12-240060-AB; adattatore UE modello N.: GQ15-240060-AG).
• Collegando il polo positivo (+) e il polo negativo (-) della batteria si verificherà un cortocircuito. I cortocircuiti possono provocare incendi, esplosioni e generare calore negli oggetti metallici. Evitare i cortocircuiti tenendo gli oggetti metallici e le sostanze conduttrici lontano dai poli della batteria.
• Prima di ricaricare l'apparecchio, controllare che l'adattatore e la presa siano collegati correttamente. L'adattatore deve usare corrente alternata di 100-240 VAC. Non usare l'adattatore di alimentazione con un convertitore AC.

2.5 Pericolo di incendio ed esplosione

Non accendere e non far accedere il robot all'interno di ambienti infiammabili e/o combustibili. Non usare il robot per pulire sostanze combustibili o altamente volatili,

come la benzina.

2.6 Manutenzione

• Non lavare mai il corpo centrale o il dispositivo di ricarica. Solo lo scomparto per la polvere e i filtri sono lavabili (ad eccezione dei filtri HEPA). Non lavare altre parti del robot. Una volta asciutti, rimettere i filtri e lo scomparto per la polvere nel corpo centrale.
• Pulire la parte esterna del robot con un panno morbido. Se il robot è molto sporco, usare un panno leggermente umido con una soluzione neutra.
• Se lo scomparto per la polvere è pieno, svuotarlo prima del successivo utilizzo.
• Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini non sorvegliati.

2.7 Trasporto e conservazione

• Si consiglia di conservare lo scatolone e il materiale di imballaggio originali per trasportare il robot in caso di assistenza. Questo è l'unico modo per proteggere in maniera sicura il robot da eventuali danni da trasporto. Se si decide di disfarsi dello scatolone e dell'imballaggio, si raccomanda di riciclarli nel rispetto dell'ambiente.
• Quando il robot non deve essere utilizzato per un lungo periodo, spegnere l'apparecchio premendo l'interruttore di alimentazione. Le perdite di liquido della batteria possono provocare incendi, lesioni o inquinamento per l'ambiente. Staccare la fonte di alimentazione dell'adattatore e scollegare la spina dalla presa.

2.8 Riciclo e smaltimento

• La batteria deve essere isolata con un nastro prima di essere conferita al centro di raccolta e smaltimento. Il contatto con altri metalli potrebbe provocare incendi, esplosioni o surriscaldamento. Per lo smaltimento, portare la batteria isolata presso un centro di assistenza tecnica o un rivenditore autorizzato. In alternativa, smaltire la batteria secondo le normative locali.
• Spegnere l'interruttore di alimentazione durante le operazioni di trasporto.

3. DESCRIZIONE DEL PRODOTTO

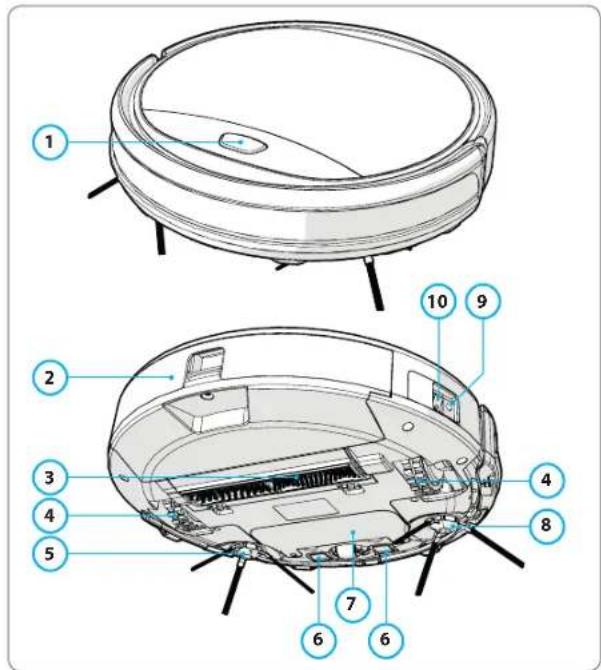

3.1 Parti principali

N. Descrizione

1 Pulsante di Accensione/Pausa 2 Scomparto per la polvere 3 Bocchetta di aspirazione a spazzola 4 Ruota 5 Spazzola laterale sinistra 6 Polo di ricarica 7 Coperchio della batteria 8 Spazzola laterale destra 9 Interruttore di alimentazione 10 Presa di ricarica

Tabella 3 - Parti principali

Figura 1 - Parti principali

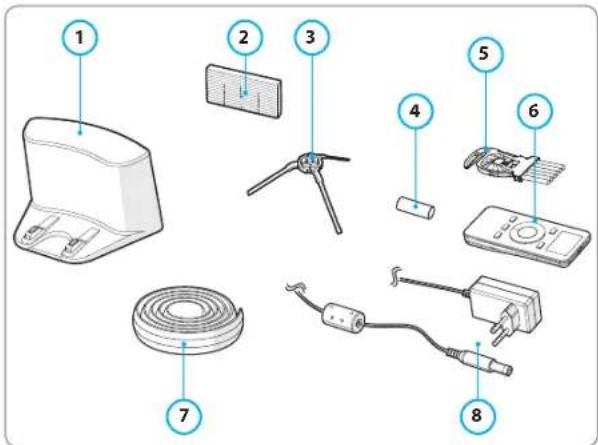

3.2 Accessori inclusi in dotazione

Figura 2 - Accessori inclusi in dotazione

N. Descrizione

1 Stazione di ricarica 2 Filtro HEPA di ricambio 3 Spazzole laterali (L=sinistra, R=destra) 4 Batteria per telecomando (2 pz.) 5 Spazzola per pulizia 6 Telecomando 7 Banda magnetica 8 Adattatore di alimentazione

Tabella 4 - Accessori inclusi in dotazione

3.3 Telecomando

N. Descrizione

1 Display: ora, data, modalità e informazioni.

2 HOME: Premendo il pulsante, il robot inizierà a ricaricarsi automaticamente.

3 ON/OFF:

• Premere il pulsante per mettere il robot in Standby quando è spento.
• Premere il pulsante per avviare il robot in modalità Pulizia Automatica quando è in Standby.
• Premere il pulsante per mettere il robot in Standby quando sta pulendo.

4 Tasti direzionali:

• In modalità Standby: muovono il robot avanti, indietro, a destra e a sinistra.
• In modalità Orologio: modificano l'ora e la data durante la configurazione dell'orario o la programmazione.

5 Max: aumenta la potenza di aspirazione.

6 Impostazione dell'orologio: premere il pulsante per impostare l'ora.

7 Modalità Pulizia: consente di selezionare diverse modalità di pulizia.

• MODE 1: Spot
• MODE 2: Auto
• MODE 3: Bordi MODE4: ZigZag

8 PLAN: programma un ciclo di pulizia.

Tabella 5 - Descrizione degli oggetti presenti sul telecomando

3.4 App Bluebot Robotics

7 1 8 2 3

9 10

11

456131214

Figura 3 - Schermata principale e schermata Funzionamento

N. Descrizione

1 Indicatore del livello della batteria. 2 Working/Standby/Charging/Charging Complete/Auto recharging/Error/Offline: lo stato del robot. 3 Start/Pause/Re-charge: avvia, metti in pausa o ricarica il robot. 4 Robot: passa alla schermata principale del robot. 5 Mall: passa al negozio online e ai servizi collegati al robot. 6 Me: profilo dell'utente (cfr. Figura 4). Premere la rotellina per passare alle Impostazioni. 7 Add Device/My Robot/Manual: permette di aggiungere un nuovo dispositivo, aprire il processo dei dispositivi e leggere il manuale d'uso. 8 Premere questa sezione per passare direttamente alla schermata Funzionamento. 9 Su/Giù/Destra/Sinistra: controlla manualmente il movimento del robot. 10 Start/Pause: premere il pulsante per avviare il robot in modalità Pulizia Automatica quando è in Standby. Premere il pulsante per mettere il robot in Standby quando sta pulendo. 11 Operation: premere il pulsante per cambiare modalità di pulizia (Auto/ZigZag/Bordi/Spot). 12 Operation: apre la schermata Funzionamento del robot (cfr. Figura 3). 13 Schedule: apre la schermata Programmazione del robot. 14 Option: apre la schermata Opzioni, dove è possibile cambiare il nome, aggiornare il firmware, abilitare/disabilitare i suggerimenti vocali, aprire l'elenco degli errori, eliminare il robot e verificare lo stato e il livello della batteria. 15 Re-charge: premere il pulsante per mandare il robot a ricaricarsi presso la stazione di ricarica.

Tabella 6 - Descrizione degli oggetti presenti sull'app Bluebot Robotics

Figura 4 - Me Figura 5 - Settings

Premere la rotellina in alto a destra sulla schermata "Me" per aprire la pagina "Settings" (cfr. Figura 4 e 5). In "Settings" è possibile:

• Abilitare/disabilitare i promemoria delle notifiche di errore
• Cancellare i cookies dalla memoria del telefono Modificare la lingua
• Verificare la versione installata dell'app
• Effettuare il logout

3.5 App Alexa

Il robot può essere comandato utilizzando la funzione di lavoro vocale Alexa. Per usare questa funzione è necessario scaricare l'app Amazon Bluebot Robotics, per cui è richiesto un account Amazon. Per maggiori informazioni, consultare la sezione 5.3.

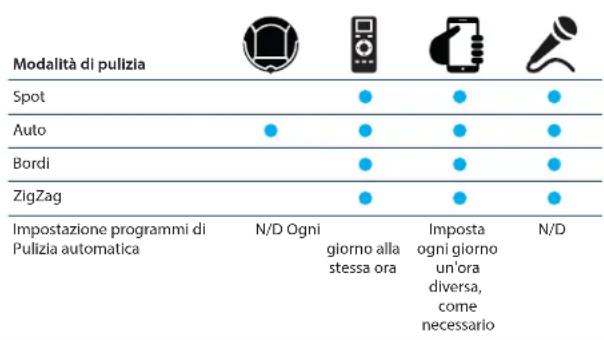

3.6 Funzioni disponibili per ogni tipo di lavoro

Sono disponibili diverse funzioni in base al tipo di lavoro utilizzato. La Tabella 7 mostra quali funzioni sono disponibili per ogni tipo di lavoro.

Tabella 7 - Funzioni disponibili in base al tipo di lavoro

4. GUIDA INTRODUTTIVA

IT

4.1 Apertura della confezione

1. Estrarre attentamente il robot dalla confezione, togliendo tutto il materiale di imballaggio.
2. Controllare che la confezione contenga tutti gli accessori (cfr. Sezione 3.2). Se manca qualche oggetto, contattare il proprio rivenditore.

Si consiglia di conservare lo scatolone e il materiale di imballaggio originali, qualora dovesse essere necessario portare il robot in assistenza. Il robot deve essere restituito soltanto nell'imballaggio originale, pena la decadenza della garanzia. Questo è l'unico modo per proteggere in maniera sicura il robot da eventuali danni da trasporto. Se si decide di disfarsi dello scatolone e dell'imballaggio, si raccomanda di riciclarli nel rispetto dell'ambiente.

4.2 Montaggio delle spazzole

Posizionare le spazzole laterali come indicato nella Figura 6. Le spazzole laterali sono contrassegnate con le lettere "L" e "R". Accertarsi che la scritta L/R sulla spazzola laterale corrisponda alla scritta L/R presente sulla base del robot.

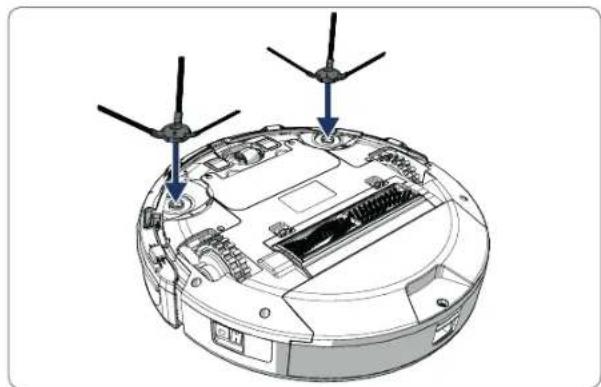

Figura 6 - Montaggio delle spazzole

4.3 Installazione della stazione di ricarica

ATTENZIONE!

Non posizionare la stazione di ricarica a un raggio di 120 cm / 4 piedi dalle scale.

Per posizionare la stazione di ricarica nell'area desiderata:

1. Collocare la stazione di ricarica su una superficie dura e livellata, contro una parete o su un altro oggetto immobile, al fine di evitare che scivoli.
2. Assicurarsi che, al termine del ciclo di pulizia, il robot abbia un percorso libero per tornare alla base.
3. Se possibile, fissare la stazione di ricarica alla parete seguendo questi passaggi:
4. Assicurarsi che la parete sia dura, liscia, pulita e priva di polvere per garantire una presa sicura. Rimuovere la pellicola protettiva sul retro. Premere la stazione di ricarica contro il muro. Nota: il nastro adesivo è rimovibile e più ess
5. Collegare la stazione di ricarica alla rete elettrica (cfr. Figura 7). Sulla stazione di ricarica apparirà una spia fissa di colore blu. La Figura 8 mostra una piantina esemplificativa.

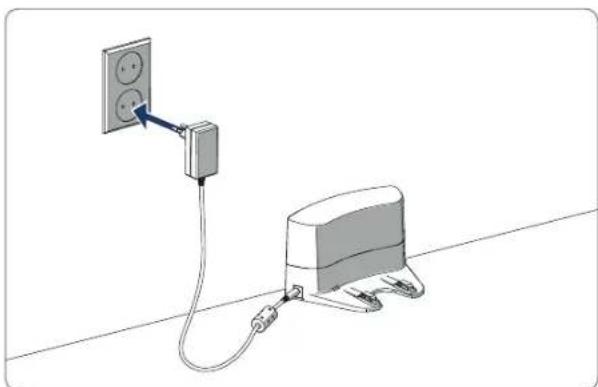

Figura 7 - Collegamento della stazione di ricarica alla rete elettrica

Figura 8 - Esempio di collocamento della stazione di ricarica

4.4 Posizionamento delle bande magnetiche

Posizionare la banda magnetica sul pavimento per evitare che il robot vada a sbattere contro gli oggetti.

Il robot rileverà la banda magnetica e si allontanerà. La Figura 9 mostra alcuni esempi di come poter utilizzare le bande magnetiche.

Figura 9 - Uso delle bande magnetiche

4.5 Come ricaricare il robot

NOTA

Prima del primo utilizzo, assicurarsi che il robot venga ricaricato per 12 ore.

Ci sono due modi per ricaricare il robot:

• Nella stazione di ricarica, vedere Figura 10. Durante le operazioni di ricarica, sulla stazione si illuminerà la spia di accensione.
• Collegando l'adattatore di alimentazione direttamente al robot. A tal proposito, inserire l'adattatore nel robot e introdurre l'altra estremità in una presa di corrente (cfr. Figura 11).

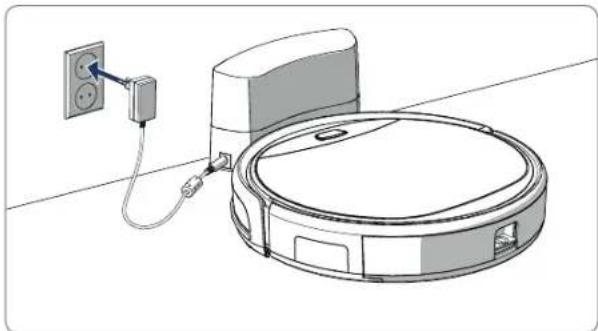

Figura 10 - Operazione di ricarica del robot con la stazione di ricarica

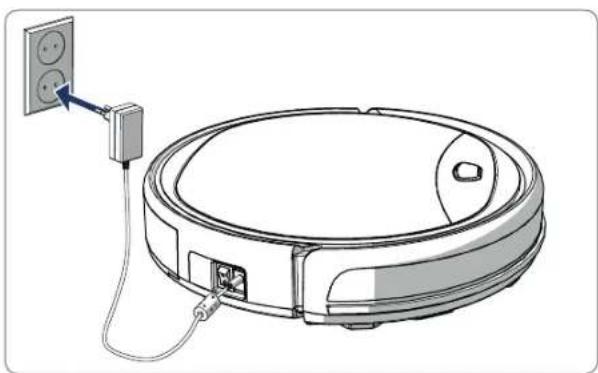

Figura 11 - Operazione di ricarica del robot con l'adattatore di alimentazione

NOTA

Di solito occorrono circa 4 ore per ricaricare completamente la batteria. - Quando la batteria è completamente carica, la spia del robot diventa blu fissa e il robot emette 5 brevi avvisi sonori. - Quando la batteria è scarica, la spia del robot diventa rossa fissa e il robot emette 4 brevi avvisi sonori.

4.6 Inserimento delle batterie nel telecomando

Rimuovere il coperchio e inserire le batterie nel telecomando (cfr. Figura 12). Rimettere il coperchio sul vano delle batterie.

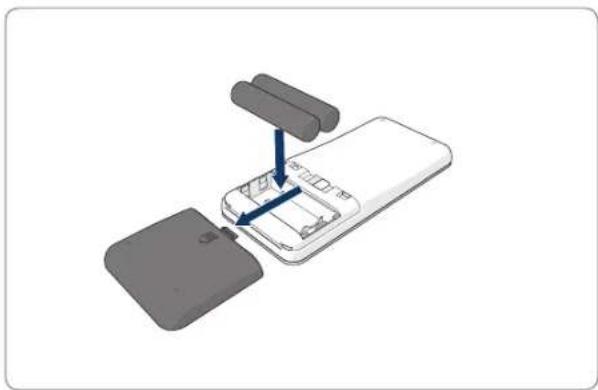

Figura 12 - Inserimento delle batterie nel telecomando

4.7 Impostazione dell'ora

Impostare l'ora con il telecomando seguendo questi passaggi:

1. Tenere premuto il pulsante CLK sul telecomando per 3 secondi. Sul display del telecomando inizieranno a lampeggiare le ore.
2. Premere i tasti direzionali Su o Giù per impostare l'ora.
3. Premere il tasto direzionale Destra per confermare. A quel punto i minuti inizieranno a lampeggiare.
4. Premere i tasti direzionali Su o Giù per impostare i minuti.
5. Premere il tasto direzionale Destra per confermare. Sul display inizierà a lampeggiare il giorno da impostare.
6. Premere i tasti direzionali Sinistra o Destra per impostare il giorno.
7. Premere il pulsante CLK per confermare.

NOTA

La funzione Ora Corrente del telecomando serve soltanto a migliorare l'ora e non rispecchia né interferisce con l'orario programmatico per la pulizia.

4.8 Installazione dell'app Bluebot Robotics sul proprio telefono cellulare

NOTA

Assicurarsi che il proprio telefono cellulare sia connesso al Wi-Fi. - Scorrere lo schermo verso il basso per aggiornare i dati.

1. Scaricare l'app Bluebot Robotics sul proprio telefono cellulare da Google Play o dall'Apple Store.
2. Installare l'app Bluebot Robotics sul proprio telefono cellulare.
3. Effettuare la registrazione o effettuare l'accesso se si possiede già un account. Per registrarsi, inserire il proprio nome utente, la propria e-mail e la password.

4.9 Come collegare l'app Bluebot Robotics al robot

NOTA

Assicurarsi che il proprio telefono cellulare sia connesso al Wi-Fi. Assicurarsi che il proprio telefono sia connesso a una rete 2.4 GHz. L'app non funziona se si è connessi alla rete 5 GHz.

1. Andare sulla schermata principale e premere il pulsante "+".
2. Selezionare "Add Device".

Figura 13 - Aggiungi dispositivo Figura 14 - Associazione del robot in corso

1. Selezionare BluebotXE (cfr. Figura 13).
2. Assicurarsi che l'interruttore di alimentazione del robot sia acceso.
3. Assicurarsi che il robot sia in modalità Standby (premere il pulsante di Accensione/Pausa se il robot è spento o in fase di pulizia).
4. Tenere premuto il pulsante di ACCENSIONE/PAUSA per tre secondi. Il Wi-Fi del robot si attiverà e la spia blu del pulsante inizierà a lampeggiare.
5. Premere "Reset" sull'app.

L'app passa alla schermata "Config family Wifi" e migliora la rete Wi-Fi a

cui si collegherà il telefono cellulare.

1. Digitare la password della rete Wi-Fi visualizzata, quindi premere "Next".
2. Tenere il telefono cellulare vicino al robot.
3. Premere "Connect Robot's Wifi". L'app passa alla schermata di selezione del Wi-Fi del telefono cellulare.
4. Selezionare "blaupunkt_BB." dall'elenco di reti Wi-Fi disponibili. Attendere finché il telefono non si è connesso.
5. Tornare sull'app. Comparirà il messaggio "Binding the Robot, please wait..." (cfr. Figura 14).
6. Attendere finché il messaggio non scompare e il Bluebot Robotics viene visualizzato sull'app. La spia luminosa sul pulsante del robot è fissa.

A questo punto, il robot sarà connesso all'app Bluebot Robotics e al server cloud.

Ora sarà possibile gestire il robot tramite l'app. Per maggiori informazioni consultare le sezioni 5.2 e 6.2.

Se la connessione non è andata a buon fine, la spia rossa del pulsante lampeggerà per quattro volte. Provare le soluzioni seguenti:

1. Assicurarsi che la propria Wi-Fi domestica funzioni correttamente e che il proprio telefono sia connesso al Wi-Fi.
2. Spegnere il robot, attendere per 5 minuti e riprovare ad aggiungere il robot.
3. Collocare il robot vicino al router Wi-Fi della propria abitazione e

riprovare ad aggiungere il robot.

1. Una volta connesso alla Wi-Fi "blaupunkt_BB.", il telefono potrebbe chiedere di passare a un'altra rete Wi-Fi perché la rete "blaupunkt_BB." non è in grado di accedere a Internet. Scegliere di restare collegati al Wi-Fi "blaupunkt_BB."

4.10 Installazione di Alexa

Il robot può essere comandato usando la funzione di lavoro vocale Alexa. Per usare questa funzione è necessario scaricare l'app Amazon Bluebot Robotics, per cui è richiesto un account Amazon.

NOTA

L'app è soggetta a modifiche. Visitate il nostro sito web per consultare il manuale completo dell'app Amazon Bluebot Robotics.

1. Assicurarsi che il robot sia collegato all'app Bluebot Robotics (iOS o Android) e sia online (cfr. sezione 4.9).
2. Accedere al proprio account Amazon.
3. Collegarsi alla pagina principale di Alexa Skill.
4. Cercare "Bluebot Robotics".
5. Cliccare il pulsante Enable.
6. Inserire il proprio account Bluebot Robotics e la propria password per collegarlo ad Alexa Skill.

Una volta collegato, il display mostrerà il messaggio "BluebotXE has been successfully linked". A quel punto è possibile iniziare a usare la funzione di lavoro vocale.

5. FUNZIONAMENTO

5.1 Prima di mettere in funzione il robot

Prima di mettere in funzione il robot, assicurarsi di:

• Aver preparato l'area desiderata (cfr. sezioni 4.3 e 4.4). Aver ricaricato il robot (cfr. sezione 4.5). Aver rimosso dalla sezione di pavimento interessata tutti gli oggetti fragili, eventuali fili, vestiti, fogli di carta e cavi liberi.
• Aver sollevato tutti i tendaggi e i drappeggi dal pavimento per evitare possibili incidenti. Assicurarsi che l'interruttore di alimentazione sia acceso. Collocare il robot nella stazione di ricarica.

Tabella 8 - Attivazione delle modalità di pulizia in base al tipo di lavoro

5.2 Come mettere in funzione il robot

Spot N/D	Premere due	volte MODEsul telecoman-do. ScegliereMode 1.	PremereOPERATION.SelezionareSPOT.	EN: Alexa, ask Bluebotto start area cleaningDE: Alexa, startSpot-Reinigung mitBluebot
Auto Premere ilpulsante diAccensiono/Pausa(una o duevolte)*	Premere ilpulsante ON/OFF (una o duevolte)*oppure scegliereMode 2	Premere ilScegliere	PremERE START**o OPERATIONse selezionareAUTO.	EN: Alexa, ask Bluebotto start cleaningDE: Alexa, start die Reinigung mit Bluebot
Bordi N/D	Premere MODEsul telecoman-do. ScegliereMode 3.	PremereOPERATION.SelezionareEDGE.	Premel: Alexa, ask Bluebotto start edge cleaningDE: Alexa, startRand-Reinigung mitBluebot
ZigZag N/D	Premere MODEsul telecoman-do. ScegliereMode 4.	PremereOPERATION.SelezionareZIGZAG.	EN: Alexa, ask Bluebotto start zigzag cleaningDE: Alexa, startZig-zag-Reinigung mitBluebot
Mandaalla sta-zezone diricarica	N/D Premere	HOME Premere	"Re-charge"-nella schermataFunzionamento	EN: "Alexa, ask Bluebotto start charging"DE: "Alexa, lade denBluebot auf"

A seconda dello stato del robot ** Funzione solo se il robot è in Standby

5.3 Utilizzo della funzione di lavoro vocale Alexa

NOTA

L'app è soggetta a modifiche. Visitare il nostro sito web per consultare il manuale completo dell'app Amazon Bluebot Robotics.

Innanzitutto, assicurarsi che le app siano correttamente installate (cfr. sezione 4.10). Dopo aver installato e collegato le app, è possibile gestire il proprio robot usando la funzione di comando vocale Alexa. Sono disponibili i seguenti comandi:

Impartire i seguenti comandi in inglese:

Impartire i seguenti comandi in tedesco:

6. PROGRAMMAZIONE DEL ROBOT

Il robot può essere programmato per iniziare le operazioni di pulizia in modalità Pulizia Automatica all'ora desiderata.

• Il telecomando consente di impostare un orario di inizio per tutti i giorni (cfr. sezione 6.1). L'app Bluebot Robotics consente di impostare un orario di inizio diverso per ogni giorno della settimana (cfr. sezione 6.2).

6.1 Programmazione del robot tramite telecomando

Usare il pulsante PLAN sul telecomando per programmare un ciclo di pulizia. Per impostare un programma vengono utilizzati gli intervalli temporali.

Ad esempio: se adesso sono le 8:00 del mattino e sul telecomando viene visualizzato il numero 01:00, il robot si attiverà fra un'ora, il che significa che l'orario impostato per la pulizia è alle 9:00. Pertanto il robot inizierà automaticamente il ciclo di pulizia tutti i giorni alle 9:00.

NOTA

Per la programmazione vengono usati intervalli interi di 30 minuti.

1. Assicurarsi che il robot sia in standby o in modalità di ricarica.
2. Tenere premuto per 3 secondi il pulsante PLAN sul telecomando per passare alla programmazione. I numeri delle ore inizieranno a lampeggiare.
3. Premere i tasti direzionali Su o Giù per cambiare l'ora.
4. Premere il tasto direzionale Destra per passare all'impostazione dei minuti.
5. Premere i tasti direzionali Su o Giù per cambiare i minuti.
6. Premere il pulsante ON/OFF puntando il telecomando verso il robot. Il robot emetterà un segnale acustico e inizierà il ciclo di pulizia ogni giorno all'ora stabilita.

Se necessario, è possibile verificare se il robot è stato configurato correttamente. Premere il pulsante PLAN; il robot emetterà un segnale acustico.

Per eliminare un programma:

1. Seguire i passaggi sopra descritti e impostare l'intervallo temporale su 00:00.
2. A questo punto il programma verrà cancellato con successo.

IT

6.2 Programmazione del robot tramite l'app Bluebot Robotics

Usare l'app Bluebot Robotics per programmare un ciclo di pulizia. È possibile programmare un orario di inizio diverso per ogni singolo giorno.

1. Premere su "Schedule".
2. Premere sul giorno.
3. Impostare l'orario di inizio della pulizia.
4. Premere su "Submit" per salvare le impostazioni. Il robot emetterà un segnale acustico e inizierà il ciclo di pulizia nel giorno e nell'ora stabiliti.

Per cancellare un programma, seguire questi passaggi:

1. Premere sul giorno.
2. Premere su "Delete".
3. Premere su "Confirm" per cancellare il programma.

7. MANUTENZIONE

7.1 Programma di manutenzione

Si prega di notare quanto segue:

Per scopi di manutenzione si consiglia di effettuare controlli di routine dopo ogni utilizzo. Per

• FILTRO HEPA: in caso di utilizzo normale, sostituire con un filtro nuovo dopo 6 mesi
• SPAZZOLA LATERALE: in caso di utilizzo normale, sostituire con una spazzola nuova dopo 6 mesi
• FILTRO PRIMARIO: in caso di utilizzo normale, sostituire con un filtro nuovo dopo 2 anni

NOTA

Le indicazioni sopracitate sono a puro scopo di riferimento e rappresentano le soluzioni consigliate per garantire ottimi risultati, sebbene possa non essere assolutamente necessario attenersi ai suddetti intervalli temporali. Gli utenti possono anche scegliere di sostituire queste parti dopo un anno, 2 anni o anche più in là nel tempo. Tuttavia, si consiglia di sostituire alcune parti a intervalli periodici, specialmente in caso di utilizzo intensivo del robot.

Attività Dopo ogni

Pulizia dell'alloggiamento e delle ruote del robot con un panno morbido

Pulizia dello scomparto per la polvere e del filtro

Pulizia delle spazzole laterali con un panno morbido

Pulizia dei poli di ricarica con un panno morbido

Pulizia della stazione di ricarica con un panno morbido

Pulizia della bocchetta di aspirazione a spazzola e del canale di aspirazione (la spazzola rotante può essere lavata con acqua)

Pulizia della banda magnetica con un panno morbido

ATTENZIONE

Prima di effettuare le operazioni di manutenzione, assicurarsi sempre che l'interruttore di alimentazione sia spento e che il robot non si trovi in modalità Standby o Sleep.

7.2 Pulizia dello scomparto per la polvere e dei filtri

Per pulire lo scomparto per la polvere e i filtri, seguire questi passaggi:

1. Assicurarsi che l'interruttore di alimentazione sia spento.

1. Premere il pulsante di sblocco e tirare fuori lo scomparto per la polvere.

1. Aprire lo scomparto per la polvere.

1. Estrarre il filtro primario.

1. Estrarre il filtro HEPA.

1. Svuotare lo scomparto per la polvere.
2. Lavare lo scomparto e il filtro primario con dell'acqua e pulire il filtro HEPA con un pennello. Lasciare che il filtro primario si asciughi.

AVVERTENZA

Non esporre il filtro primario e il filtro HEPA alla luce diretta del sole.

1. Collocare il filtro primario e il filtro HEPA nello scomparto per la polvere. Assicurarsi che il filtro primario sia completamente asciutto.
2. Mettere lo scomparto per la polvere nel robot.

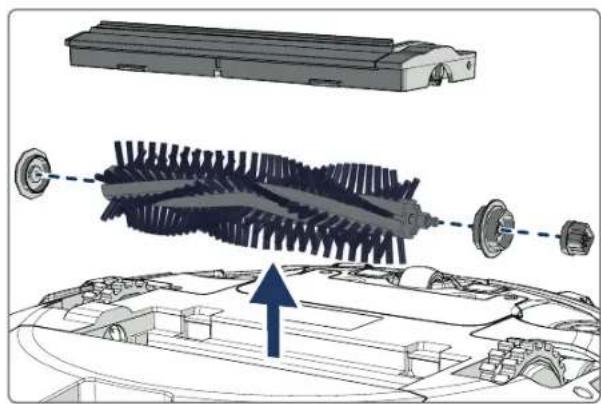

7.3 Pulizia della bocchetta di aspirazione a spazzola e del canale di aspirazione

1. Assicurarsi che l'interruttore di alimentazione sia spento.
2. Estrarre e smontare il kit della spazzola a rullo e pulirlo con un panno morbido o un accessorio per la pulizia. La spazzola a rullo può essere lavata con dell'acqua.
3. Pulire il canale di aspirazione e il sensore della polvere con un panno morbido o un accessorio per la pulizia.

AVVERTENZA!

Evitare che i sensori si bagnino. Il robot potrebbe danneggiarsi in modo permanente.

7.4 Sostituzione della batteria

È possibile ordinare una nuova batteria collegandosi al negozio online di Blaupunkt Robotics.

Per sostituire la batteria, seguire questi passaggi:

1. Rimuovere le viti sul coperchio della batteria usando un cacciavite (cfr. Figura 1, Pos. 7).
2. Rimuovere il coperchio della batteria.
3. Afferrare il nastro isolante ai due lati della batteria e sollevare la batteria.
4. Staccare il connettore del cavo che collega la batteria al robot.

Per aumentare la durata di vita della batteria, si consiglia di rispettare quanto segue:

• Se non si intende utilizzare il robot per un lungo periodo, prima dell'utilizzo ricaricare completamente la batteria, spegnere l'apparecchio, togliere la batteria e conservarla in un luogo fresco e asciutto.
• Se non si intende utilizzare il robot per più di tre mesi, ricaricare la batteria per 12 ore, spegnere l'apparecchio, togliere la batteria e conservarla in un luogo fresco e asciutto.

8. RISOLUZIONE DEI PROBLEMI

8.1 Spie del robot

N. Descrizione Colore della		Comportamento della spia	Segnale acustico
	spia
1 Modalità Standby Blu Respirazione del LED Nessuno
2 Modalità operativa Blu Fissa Nessuno
3 Modalità di ricarica Rosso Fissa Nessuno
4 Sotto carica Rosa Respirazione del LED Nessuno
5 Ricarica completa Blu Fissa 5 avvisi
6 Programma confirmato Rosa Fissa (2 secondi) 1 avviso
7 Programma cancellato Rosa Intermittente (2 secondi)			1 avviso
8 Batteria scarica	Rosso Fissa 4 avvisi
9 L'interruttore di alimen-tazione viene spento	Rosa Intermittente	1 avviso
10 Guasto paraurti Blu	Rosso	Lampeggia una volta	1 avviso
		Lampeggia due volte
11 Guasto sensore antica-duta o ruote	Blu	Lampeggia due volte	1 avviso
	Rosso	Lampeggia due volte
12 Ruota sovraccaricata	Blu	Lampeggia una volta	1 avviso
	Rosso	Lampeggia tre volte
13 Spazzola rotante sovraccaricata	Blu	Lampeggia due volte	1 avviso
	Rosso	Lampeggia una volta
14 Spazzola laterale sovraccaricata	Blu	Lampeggia una volta	1 avviso
	Rosso	Lampeggia una volta
15 Modalità Sleep	Nessuno	Nessuna spia	2 avvisi
16 Robot attenuato	Nessuno	Nessuna spia	3 avvisi

8.2 Notifiche degli errori dell'app Bluebot Robotics

L'app Bluebot Robotics visualizzerà una notifica qualora il robot abbia riscontrato un errore. Premere su Yes per aprire la schermata "Error detail".

La schermata "Error detail" mostra la causa e la possibile soluzione. Premendo su "Search Robot vacuum cleaner", il robot emetterà un segnale acustico per rivelare la sua posizione.

8.3 Contatti

Per maggiori informazioni o per richiedere assistenza, contattare i seguenti recapiti:

support.blaupunktrobotics.eu [phone] [e-mail]

Sul nostro sito è disponibile anche una livechat!

BLAUPUNKT

9. SMALTIMENTO

Il simbolo presente sul materiale, sugli accessori o sulla confezione indica che il prodotto non può essere smaltito tra i rifiuti domestici. Conferire l'attrezzatura presso un centro di raccolta dei rifiuti di apparecchiature elettriche ed elettroniche. Nell'Unione Europea e in altri Paesi europei sono previsti sistemi di raccolta separati per i prodotti

elettrici ed elettronici usati. Il corretto smaltimento del prodotto consente di evitare potenziali rischi per l'ambiente e la salute pubblica che potrebbero, invece, essere provocati da uno smaltimento non conforme. Il riciclo dei materiali aiuta a preservare le risorse naturali. Pertanto, si invita a non smaltire le apparecchiature elettriche ed elettroniche obsolete con i rifiuti domestici.

Le batterie non possono essere smaltite con i rifiuti domestici, ma vanno conferite in un apposito centro di raccolta.

Per maggiori dettagli sulle modalità di smaltimento del prodotto rivolgersi al proprio ufficio comunale, al proprio centro di raccolta dei rifiuti o al negozio dove è stato acquistato il prodotto.

Codice prodotto BPK-VCBB1XE

Dimensioni 330×78 mm

Peso 2,38 kg

Voltaggio 100-240V

Potenza Fino a 30 W

Livello di rumorosità <55 dB

Tipo di filtro HEPA e filtro a membrana

Batteria 2150 mAh Li-Ion

Tempo d'esercizio 120 minuti

App Bluebot Robotics iOS 8.0 o superiore

Android 5.0 o superiore

Connessione Wi-Fi 2.4 GHz

Funzione di lavoro vocale Alexa

Raggio di flessibilità delle ruote 25 mm

Superficie da pulire fino a 120 m²

Tempo di ricarica

240 minuti

Capacità dello scomparto per la polvere

0.5 L

polvere

BLAUPUNKT

IT

169

PREFAZIONE

Sul loro sito è disponibile anche una live chat!

NO
