Tipo de producto	Aspirador robot
Marca	Blaupunkt
Modelo	Bluebot XEasy VCCB1XE
Dimensiones	330 × 78 mm
Peso	2,38 kg
Alimentación	100-240 V, batería Li-ion 2150 mAh
Autonomía	120 minutos
Tiempo de carga	240 minutos
Capacidad del depósito de polvo	0,51 L
Superficie de limpieza máxima	Hasta 120 m²
Nivel de sonido	< 55 dB
Tipo de filtro	HEPA y de membrana
Conexión	WiFi 2,4 GHz
Funciones inteligentes	Aplicación Bluebot Robotics, control por voz Alexa, control remoto
Modos de limpieza	Auto, Borde, Punto, Zigzag
Accesorios incluidos	Estación de carga, control remoto, bandas magnéticas, cepillos laterales, filtro HEPA de repuesto, cepillos de limpieza
Seguridad	Detección de escaleras, banda magnética de limitación
Mantenimiento	Limpieza regular del depósito, filtros y cepillos; reemplazo de batería posible
Piezas de repuesto disponibles	Batería, filtros, cepillos laterales, cepillo de rodillo
Garantía	Consulte las condiciones del fabricante

Preguntas frecuentes - Bluebot XEasy VCCB1XE BLAUPUNKT

¿Cómo instalar la aplicación Bluebot Robotics?

Descargue la aplicación 'Bluebot Robotics' desde Google Play o Apple Store. Asegúrese de que su teléfono inteligente esté conectado a WiFi 2,4 GHz. Cree una cuenta o inicie sesión, luego agregue el dispositivo siguiendo las instrucciones del manual.

¿Cómo conectar el robot a la aplicación?

Ponga el robot en modo de espera y mantenga presionado el botón de Encendido/Apagado durante 3 segundos para activar el WiFi. En la aplicación, seleccione 'Add Device', elija 'BluebotXE', luego siga los pasos para conectar su teléfono a la red 'blaupunkt_BB...' y finalizar el emparejamiento.

¿Qué hacer si el robot no se conecta al WiFi?

Verifique que su red esté en 2,4 GHz (la aplicación no admite 5 GHz). Reinicie el robot y el enrutador. Coloque el robot cerca del enrutador e intente de nuevo. Si el problema persiste, restablezca el WiFi manteniendo presionado el botón de Encendido/Apagado durante 3 segundos.

¿Cómo programar una limpieza programada?

Con el control remoto: presione PLAN durante 3 segundos, ajuste la hora con las teclas direccionales y confirme con ON/OFF. Con la aplicación: vaya a 'Schedule', seleccione un día, defina la hora y valide. El robot comenzará cada día a la hora programada.

¿Qué modos de limpieza están disponibles?

El robot ofrece 4 modos: Auto (limpieza aleatoria), Borde (limpieza de contornos), Punto (limpieza localizada de un área específica) y Zigzag (limpieza en líneas paralelas). Puede seleccionarlos mediante el control remoto, la aplicación o el control por voz Alexa.

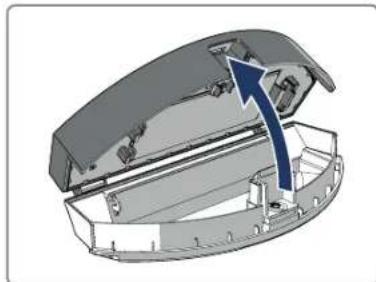

¿Cómo limpiar el depósito de polvo y los filtros?

Apague el robot y retire el depósito. Vacíelo, luego retire el filtro principal y el filtro HEPA. Lave el depósito y el filtro principal con agua limpia (deje secar completamente). El filtro HEPA no debe lavarse con agua: límpielo con un cepillo suave. Vuelva a montar todo una vez seco.

¿Cuál es la duración de la batería?

La batería Li-ion de 2150 mAh ofrece una autonomía de aproximadamente 120 minutos. La carga completa toma aproximadamente 240 minutos. En caso de no usarla por mucho tiempo, cárguela completamente y guárdela en un lugar fresco y seco.

¿Es posible usar el robot con Alexa?

Sí, después de conectar el robot a la aplicación Bluebot Robotics, puede activar la habilidad 'Bluebot Robotics' en la aplicación Alexa de Amazon. Una vez vinculada, puede controlar el robot por voz, por ejemplo 'Alexa, pídele a Bluebot que comience la limpieza'.

¿Cómo evitar que el robot caiga por las escaleras?

El robot está equipado con sensores de detección de escaleras que evitan que se caiga. Además, puede colocar la banda magnética incluida para delimitar zonas prohibidas (ej. frente a las escaleras). El robot detectará la banda y no la cruzará.

¿Qué hacer si el robot emite pitidos o luces rojas?

Consulte la tabla de luces en el manual. Por ejemplo, 4 pitidos con luz roja fija indica batería baja. 5 pitidos con luz azul fija indica carga completa. Consulte la sección 8.1 para todos los códigos. Si el defecto persiste, comuníquese con el soporte de Blaupunkt.

MANUAL DE USUARIO Bluebot XEasy VCCB1XE BLAUPUNKT

¡Enhorabuena! Y gracias por haber adquirido un nuevo gran producto de Blaupunkt. Con el robot aspirador Bluebot XEASY de Blaupunkt puede limpiar casi todos los tipos de suelo con gran calidad.

Este manual está especificado para el robot aspirador Bluebot XEASY de Blaupunkt como se aclara en la sección 2.1 Uso previsto. En lo sucesivo, el robot aspirador Bluebot XEASY de Blaupunkt se denominará "el robot".

Este manual ha sido redactado para poder ayudar al usuario a configurar y utilizar el robot. Describe también el funcionamiento del robot con la aplicación Bluebot Robotics y con la aplicación Alexa. Para la máxima comodidad de uso, descargue estas aplicaciones en su smartphone.

Le rogamos que lea atentamente la información contenida en este manual antes de usar el robot para familiarizarse con su uso previsto y los potenciales riesgos y peligros.

Reservados todos los derechos. No está autorizada la reproducción de ninguna parte de este trabajo de ninguna forma ni medio (gráfico, electrónico o mecánico, incluyendo el fotocopiado, la grabación o el almacenamiento de información o sistemas de recuperación) sin el permiso escrito del editor.

Revisión 04/2018

support.blaupunktrobotics.eu [phone] [e-mail]

También disponemos de un chat en vivo en nuestro sitio web.

ÍNDICE

1. Guía de lectura 116
2. Seguridad 117 2.1 Uso previsto 117 2.2 Seguridad general 117 2.3 Seguridad del producto 117 2.4 Seguridad eléctrica 118 2.5 Peligro de fuego y explosión 118 2.6 Mantenimiento 119 2.7 Transporte y almacenamiento 119 2.8 Reciclaje y eliminación 119
3. Descripción del producto 120 3.1 Partes principales 120 3.2 Accesorios incluidos 121 3.3 Control remoto 122 3.4 Aplicación Bluebot Robotics 123 3.5 Aplicación Alexa 124 3.6 Funciones disponibles por tipo de control 124
4. Primeros pasos 125 4.1 Desempaquetado de la caja 125 4.2 Montaje de los cepillos 125 4.3 Instalación de la estación de energía 126 4.4 Colocación de las bandas magnéticas 127 4.5 Carga del robot 127

4.6 Colocación de las pilas en el control remoto 128 4.7 Ajuste de la hora 129 4.8 Instalación de la aplicación Bluebot Robotics en su teléfono móvil....129 4.9 Conexión de la aplicación Bluebot Robotics a su robot. 129 4.10 Instalación de Alexa 131

1. Funcionamiento 132 5.1 Antes de poner en marcha el robot. 132 5.2 Uso del robot 132 5.3 Uso de la función de control por voz Alexa 133
2. Programación del robot 134 6.1 Programación del robot con el control remoto 134 6.2 Programación del robot con la aplicación Bluebot Robotics 135

7. Mantenimiento 136

7.1 Programa de mantenimiento. 136 7.2 Limpieza del contenedor de polvo y de los filtros 137 7.3 Limpieza de la boquilla de succión, cepillo y del canal de aspiración.....138 7.4 Sustitución de la batería. 138

1. Resolución de problemas 139 8.1 Indicadores del robot 139 8.2 Notificación de error de la aplicación Bluebot Robotics 139 8.3 Contacto 139
2. Eliminación 140
3. Especificaciones Técnicas 141

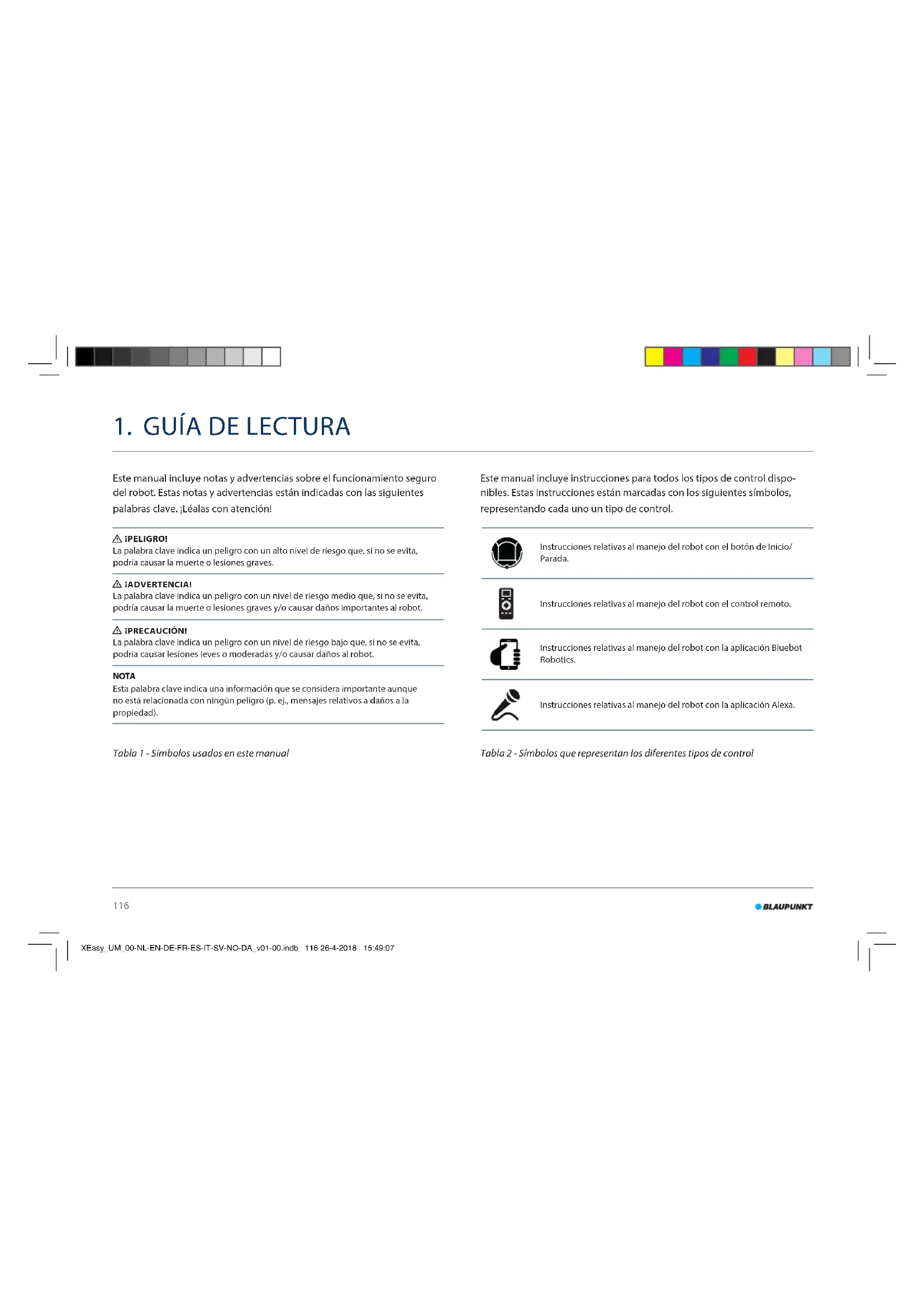

1. GUÍA DE LECTURA

Este manual incluye notas y advertencias sobre el funcionamiento seguro del robot. Estas notas y advertencias están indicadas con las siguientes palabras clave, [...] ¡léalas con atención!

¡PELIGRO!

La palabra clave indica un peligro con un alto nivel de riesgo que, si no se evita, podría causar la muerte o lesiones graves.

¡ADVERTENCIA!

La palabra clave indica un peligro con un nivel de riesgo medio que, si no se evita, podría causar la muerte o lesiones graves y/o causar daños importantes al robot.

¡PRECAUCIÓN!

La palabra clave indica un peligro con un nivel de riesgo bajo que, si no se evita, podría causar lesiones leves o moderadas y/o causar daños al robot.

NOTA

Esta palabra clave indica una información que se considera importante cuando no está relacionada con ningún peligro (p. ej., mensajes relativos a daños a la propiedad).

Este manual incluye instrucciones para todos los temas de control disponibles. Estas instrucciones están marcadas con los siguientes símbolos, representando cada uno un tipo de control.

Instrucciones relativas al manejo del robot con el botón de Inicio/Parada.

Instrucciones relativas al manejo del robot con el control remoto.

Instrucciones relativas al manejo del robot con la aplicación Bluebot Robotics.

Instrucciones relativas al manejo del robot con la aplicación Alexa.

Tabla 1 - Símbolos usados en este manual

Tabla 2 - Símbolos que representan los diferentes temas de control

2. SEGURIDAD

Esta sección contiene instrucciones de seguridad para la protección contra el riesgo de sufrir lesiones personales o causar daños a la propiedad. Si no se siguen estas instrucciones, la garantía quedará anulada.

2.1 Uso previsto

El robot aspirador Bluebot XEASY de Blaupunkt está previsto para ser usado para la limpieza de una amplia variedad de suelos, como moqueta, suelos laminados, baldosas, etc. El robot no es adecuado para alfombras de pelo alto. En este material, el robot puede quedar atrapado y resultar incapaz de moverse.

El robot solo puede manejarse mediante el botón de Inicio/Parada de la parte superior, el control remoto, la aplicación Bluebot Robotics y/o mediante la función de control de voz Alexa. Para usar esta función, tendrá que adquirir Alexa por separado.

El robot solo puede utilizarse con sus accesorios originales y para su uso doméstico previsto. El robot no está diseñado para usarse en ambientes con alto grado de humedad como cuartos de baño.

2.2 Seguridad general

• Este aparato puede ser utilizado por niños mayores de ocho años y personas con reducidas capacidades físicas, sensoriales o mentales o falta de experiencia y conocimientos si son supervisados o se les ha instruido sobre el uso del aparato de forma segura y entienden los peligros implicados.
• Se debe supervisar a los niños pequeños para asegurarse de que no juegan con el aparato.
• El robot debe usarse en un ambiente con una temperatura entre 0°C y 40°C.
• No utilice el robot en un ambiente húmedo o mojado (cualquier ambiente con líquidos), p. ej., un cuarto de baño o una lavandería. No use el producto si está dañado.
• Utilice solo accesorios originales. Las reparaciones solo pueden ser llevadas a cabo por Blaupunkt Robotics o sus socios oficiales autorizados.

2.3 Seguridad del producto

¡ADVERTENCIA!

• Las ruedas giratorias y el cepillo rodillo del robot pueden atrapar los dedos. No toque las ruedas giratorias ni el cepillo rodillo cuando el robot está en funcionamiento bajo su control.
• Una batería dañada o con pérdidas puede provocar un incendio, explosión o lesiones personales. No desmonte nunca el compartimento de la batería. No arroje la batería al fuego ni la caliente, ni la aplaste, ni la lance. En caso de que el líquido de la batería entre en contacto con su piel o ropa, limpie inmediatamente con agua limpia.
• Antes del uso, retire del suelo todos los objetos frágiles, cables, ropa, papel, cables sueltos y eleve las cortinas del suelo para evitar posibles accidentes.

• Asegúrese de que el robot no entra en contacto con colillas de cigarrillos, mecheros, cerillas o cualquier tipo de sustancia inflamable.
• No coloque el robot sobre pesas, sillas, etc., ya que podría sufrir daños si cayera.
• No permita que una cortina ni ningún tipo de material envolvente se enrolle en las ruedas motrices. No use el robot en exteriores. No exponga el robot a la luz solar directa. No use un robot cubierto o envuelto.
• No bloquee los orificios de ventilación del robot ni introduzca objetos en ellos. No ponga el robot cerca de una fuente de calor.
• No se siente sobre el robot ni coloque o conecte un objeto sobre él.

2.4 Seguridad eléctrica

¡ADVERTENCIA!

• En caso de sobrecalentamiento durante la energía, deje de usar el robot inmediatamente. Apague el interruptor de alimentación y saque el adaptador del enchufe.
• Un cable de alimentación dañado puede causar una descarga eléctrica, sobrecalentamiento o fuego. No destruya ni modifique el cable de alimentación ni lo doble demasiado firmemente. No caliente el cable. No tire del cable no flexible ni lo presione excesivamente con objetos pesados.
• El polvo en los terminales de metal del enchufe de alimentación puede

provocar una descarga eléctrica, sobrecalentamiento o fuego. Elimine regularmente el polvo del enchufe de alimentación y alrededores con un trapo seco.

• Las manos húmedas pueden conducir la corriente eléctrica del robot y causar una descarga eléctrica. No toque el cable de alimentación, el enchufe o el adaptador con las manos húmedas.
• Cargar y alimentar el robot con componentes que no sean piezas originales puede causar una descarga eléctrica, sobrecalentamiento o fuego. Use solo la batería, la base de energía y el adaptador de alimentación originales (adaptador tipo Reino Unido n.º de modelo: GQ12-240060-AB; adaptador tipo UE n.º de modelo: GQ15-240060-AG).
• Un cortocircuito se produce cuando el polo positivo (+) y el polo negativo (-) de la batería están conectados. Los cortocircuitos pueden causar la generación de calor en objetos metálicos, fuego o explosiones. Evite los cortocircuitos manteniendo los objetos de metal o las sustancias conductoras lejos de los polos de la batería.
• Antes de cargar, compruebe que el adaptador y la calidad están adecuadamente conectados. El adaptador debe usar una tensión alterna de 100-240 VAC.
• No use el adaptador de alimentación con un convertidor de CA.

2.5 Peligro de fuego y explosión

• No encienda el robot en un ambiente inflamable y/o combustible ni deje que entre en él.
• No utilice el robot para limpiar combustible o sustancias altamente

volátiles, como la gasolina.

2.6 Mantenimiento

• No lave nunca el cuerpo principal o el dispositivo de carga. Solo pueden lavarse el contenedor de polvo y los filtros (excepto los filtros HEPA). No lave otras partes de este robot. Cuando estén secos, vuelva a montar en el cuerpo principal el contenedor de polvo y los filtros.
• Limpie el exterior del robot con un paño suave. Si el robot está muy sucio, humedezca el paño ligeramente con agua y una solución neutra.
• Cuando el contenedor de polvo esté lleno, vacíelo antes del siguiente uso.
• La limpieza y el mantenimiento no deben ser llevados a cabo por niños sin supervisión.

2.7 Transporte y almacenamiento

• Le recomendamos conservar la caja y los materiales de embalaje originales para transportar el robot para el mantenimiento. Esta es la forma más segura de proteger el robot contra daños en el traslado. Si desecha la caja original y los materiales de embalaje, por favor, recuerde reciclarlos respetando el medio ambiente.
• Apague el interruptor de alimentación cuando el robot no vaya a usarse durante un largo periodo de tiempo. Las pérdidas de la batería pueden causar un incendio, lesiones o contaminación del medio ambiente. Corte la alimentación eléctrica del adaptador y desconecte la clavija del enchufe.

2.8 Reciclaje y eliminación

• La batería debe aislarse con cinta adhesiva al extraerla para el reciclaje o la eliminación. El contacto con otros metales podría provocar un calentamiento, explosión o fuego. Lleve la batería aislada a un centro de asistencia técnica o a un distribuidor autorizado para la eliminación. Como alternativa, elimine la batería de acuerdo con las leyes locales.
• Apague el interruptor principal durante el transporte.

3. DESCRIPCIÓN DEL PRODUCTO

3.1 Partes principales

N.° Descripción

1 Botón Inicio/Parada 2 Contenedor de polvo 3 Boquilla de succión cepillo 4 Rueda 5 Cepillo lateral izquierdo 6 Polo de carga 7 Tapa de la batería 8 Cepillo lateral derecho 9 Interruptor de alimentación 10 Toma de carga

Tabla 3 - Partes principales

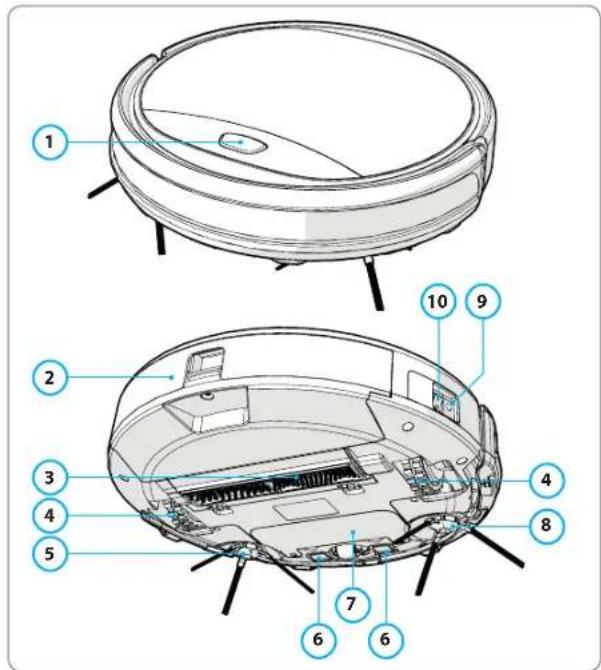

Figura 1 - Partes principales

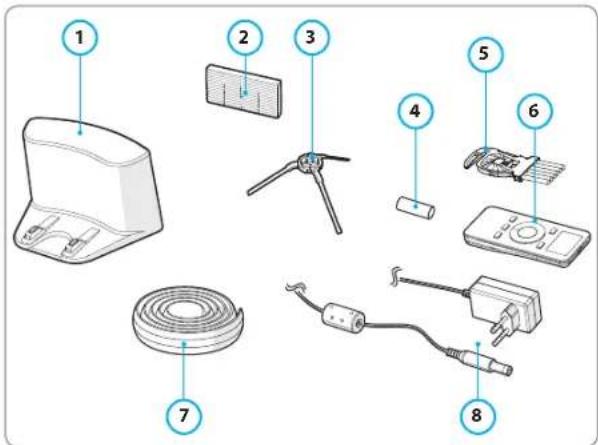

3.2 Accesorios incluidos

Figura 2 - Accesorios incluidos

N. Descripción

1 Estación de energía 2 Filtro HEPA de repuesto 3x4 cepillos laterales (L=izquierdo, R=derecho) 4 Pilas para el control remoto (2 unidades) 5 Cepillo de limpieza 6 Control remoto 7 Banda magnética 8 Adaptador de alimentación

Tabla 4 - Accesorios incluidos

BLAUPUNKT

121

3.3 Control remoto

N. Descripción

1 Pantalla: Muestra la hora, la fecha, los modos e información.

2 HOME: Presione este botón y el robot comenzará a cargarse automáticamente.

3 ON/OFF:

• Presione este botón para que el robot pase al modo de espera cuando esté apagado.
• Presione este botón para activar el modo de limpieza automática cuando el robot está en modo de espera.
• Presione este botón para que el robot pase al modo de espera cuando está limpiando.

4 Botones de dirección:

En modo de espera: puede mover el robot hacia adelante, hacia atrás, hacia la izquierda o hacia la derecha. - En modo reloj: aumentan o reducen la hora y la fecha al ajustar la hora o programar.

5 Max: Aumenta la potencia de aspiración.

6 Ajuste del reloj: Pulse este botón para ajustar la hora.

7 Modo de limpieza: Cambia entre los diferentes modos de limpieza.

• MODO 1: Mancha · MODO 2: Auto · MODO 3: Borde · MODO 4: Zig Zag

8 PLAN: Planifica un ciclo de limpieza.

Tabla 5 - Descripción de los elementos del control remoto

3.4 Aplicación Bluebot Robotics

Figura 3 - Pantalla de inicio y pantalla de funcionamiento

N. Descripción

1 Indicador del nivel de batería. 2 Working/Standby/Charging/Charging Complete/Auto recharging/Error/Off line: el estado del robot. 3 Start/Pause/Re-charge: puesta en marcha, pausa o recarga del robot. 4 Robot: va a la pantalla de Inicio del robot. 5 Mall: va a la página de la tienda online y de la asistencia correspondiente de su robot. 6 Me: muestra su perfil, vea la Figura 4. Toque sobre la rueda dentada para ir a los Ajustes. 7 Add Device/My Robot/Manual: añade un nuevo dispositivo, abre la vista general de los dispositivos o muestra el manual de usuario. 8 Toque esta zona para ir directamente a la pantalla de Funcionamiento. 9 Arriba/Abajo y Girar a la izquierda/Girar a la derecha: controla manualmente el movimiento del robot. 10 Start/Pause: toque este botón para activar el modo de limpieza automática cuando el robot esté en modo de espera. Presione este botón para que el robot pase al modo de espera cuando está limpiando. 11 Operation: Toque este botón para pagar el modo de limpieza (Auto/Zig Zag/ Borde/Mancha). 12 Operation: abra la pantalla de Funcionamiento del robot, vea la Figura 3. 13 Schedule: abra la pantalla de Programación del robot. 14 Option: abra la pantalla de Opciones del robot. Aquí puede cambiar el nombre, actualizar el firmware, habilitar/deshabilitar los consejos de voz, abrir la lista de errores, contenido del robot y comprobar el estado y el nivel de batería. 15 Re-charge: toque este botón para enviar el robot a la base de energía para la recarga.

Tabla 6 - Descripción de los elementos de la aplicación Bluebot Robotics

Figura 4 - Me Figura 5 - Settings

Toque la rueda dentada en la esquina derecha superior de la pantalla "Me" para abrir los "Settings", vea las figuras 4 y 5. En "Settings" puede:

• Habilitar/deshabilitar los recordatorios de notificación de error
• Eliminar las cookies de la memoria de su teléfono
• Cambiar el idioma
• Comprobar la versión instalada de la aplicación
• Cerrar sesión

3.5 Aplicación Alexa

Puede controlar su robot mediante la función de control por voz Alexa. Para usar la función de control por voz Alexa, tiene que descargar la aplicación Bluebot Robotics de Amazon y tiene que disponer de una cuenta en Amazon. Para más información, consulte la sección 5.3.

3.6 Funciones disponibles por tipo de control

Dependiendo del tipo de control que use, están disponibles algunas de estas funciones.

La Tabla 7 muestra qué funciones están disponibles para cada tipo de control.

Tabla 7 - Funciones disponibles por tipo de control

Modos de limpieza
Mancha
Auto
Borde
Zig Zag
Ajustar programas de Limpieza Automática	N/A A laundry dos días	Ajustar a horas differentes每一天 día	N/A

4. PRIMEROS PASOS

ES

4.1 Desempaquetado de la caja

1. Desempaquete el robot cuidadosamente y retire todo el material de embalaje.
2. Compruebe que el paquete contiene todos los accesorios (véase la Sección 3.2). Si falta algún elemento, por favor, póngase en contacto con su vendedor.

Le recomendamos conservar la caja y los materiales de embalaje originales en el caso de que alguna vez fuera necesario devolver el robot para su mantenimiento. Solo puede devolver el robot en la caja y en los materiales de embalaje originales, de lo contrario, la garantía expirará. Esta es la única manera de proteger con seguridad el robot contra daños en el traslado. Si desecha la caja original y los materiales de embalaje, por favor, recuerde reciclar respetando el medio ambiente.

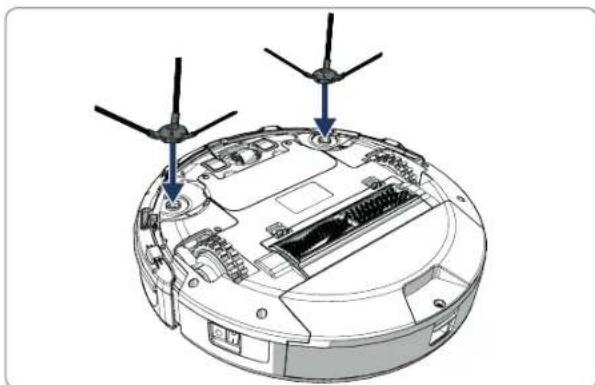

4.2 Montaje de los cepillos

Coloque los cepillos laterales como se muestra en la Figura 6. Los cepillos laterales están indicados con "L" (izquierdo) y "R" (derecho). Asegúrese de que la marca L/R en el cepillo lateral coincida con la marca L/R en la base del robot.

Figura 6 - Montaje de los cepillos

BLAUPUNKT

125

4.3 Instalación de la estación de carga

¡PRECAUCIÓN!

No coloque la estación de energía a menos de 120 cm de un hueco de escalera.

Para colocar la estación de energía en la zona deseada:

1. Coloque la estación de carga sobre una superficie dura y equilibrada, contra la pared u otro objeto fijo para evitar que resbale.
2. Asegúrese de que el robot tiene paso libre para volver al final de un ciclo de limpieza.
3. Si es posible, fije la estación de energía a la pared, siguiendo estos pasos:
4. Asegúrese de que la pared es firme, lisa, limpia y sin polvo para asegurar una fijación segura.
5. Despegue la película protectora de la parte posterior. Presione la estación de carga contra la pared. Nota: la cinta adhesiva puede quitarse y volverse a usar.
6. Conecte la estación de carga a la red de alimentación, vea Figura 7. La estación de carga mostrará una luz de alimentación azul fija. La Figura 8 muestra un ejemplo de una posible distribución.

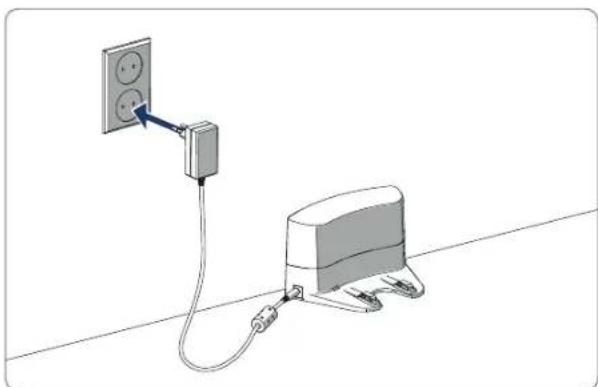

Figura 7 - Conexión de la estación de carga a la red de alimentación

Figura 8 - Ejemplo de posible colocación de la estación de carga

4.4 Colocación de las bandas magnéticas

Coloque la banda magnética en el suelo para evitar que el robot choque contra objetos.

El robot detectará la banda magnética e irá hacia un lado. La Figura 9 muestra ejemplos de cómo puede usar las bandas magnéticas.

Figura 9 - Uso de las bandas magnéticas

4.5 Carga del robot

NOTA

Antes del primer uso, asegúrese de que el robot ha sido cargado durante 12 horas.

Hay dos formas de cargar el robot:

• En la estación de energía, vea la Figura 10. La luz de alimentación de la estación de energía se iluminará cuando se esté produciendo la energía.
• Con el adaptador de alimentación directamente conectado al robot. Para hacer esto, introduzca el adaptador en el robot y conecte el otro extremo a un enchufe, vea Figura 11.

Figura 10 - Carga del robot con la estación de carga

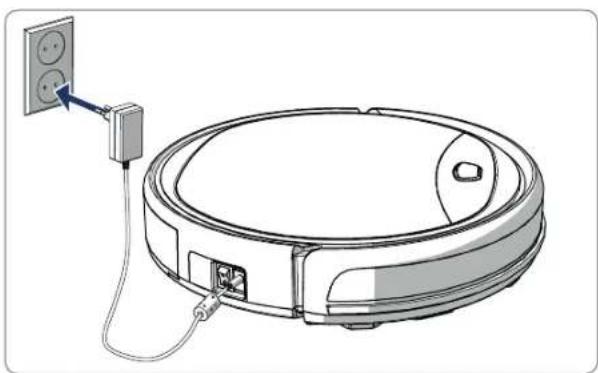

Figura 11 - Carga del robot directamente con el adaptador de alimentación

NOTA

Normalmente son necesarias unas 4 horas para cargar completamente la batería. - Cuando esté totalmente cargada, la luz del robot se volverá azul fija y el robot emitirá 5 breves pitidos. - Cuando la energía de la batería sea baja, la luz del robot se volverá roja fija y el robot emitirá 4 breves pitidos.

4.6 Colocación de las pilas en el control remoto

Quite la tapa e introduzca las pilas en el control remoto (vea Figura 12). Vuelva a colocar la tapa del compartimento de las pilas.

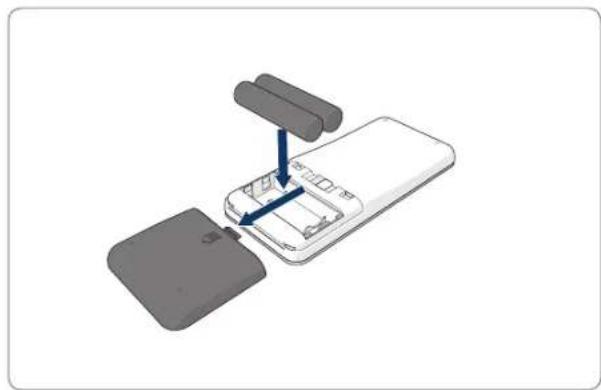

Figura 12 - Colocación de las pilas en el control remoto

4.7 Ajuste de la hora

Ajuste la hora con el control remoto de esta manera:

1. Presione el botón CLK en el control remoto y manténgalo pulsado durante 3 segundos. En la pantalla del control remoto parpadearán los números de la hora.
2. Presione los botones de dirección Arriba o Abajo para ajustar la hora.
3. Presione el botón de dirección Derecha para confirmar.

Ahora parpadearán los nombres de los minutos.

1. Presione los botones de dirección Arriba o Abajo para ajustar los minutos.
2. Presione el botón de dirección Derecha para confirmar. El día ajustado parpadeará.
3. Presione los botones de dirección Izquierda o Derecha para ajustar el día.
4. Presione el botón CLK para confirmar.

NOTA

La función de Hora Actual del control remoto solo sirve para mostrar la hora y no refleja ni interfiere con la hora programada para la limpieza.

4.8 Instalación de la aplicación Bluebot Robotics en su teléfono móvil

NOTA

• Asegúrese de que su teléfono móvil está conectado a una red WiFi.
• Deslice hacia abajo la pantalla para actualizar los datos.
• Descargue la aplicación Bluebot Robotics en su teléfono móvil desde Google Play o Apple Store.
• Instale la aplicación Bluebot Robotics en su teléfono móvil.
• Inicie y registre su cuenta. Para registrarse, escriba un nombre de usuario, su correo electrónico y una contraseña.

Ahora se puede conectar la aplicación Bluebot Robotics a su robot. Vea la sección 4.9.

4.9 Conexión de la aplicación Bluebot Robotics a su robot

NOTA

Asegúrese de que su teléfono móvil está conectado a una red WiFi. Asegúrese de que su teléfono móvil está conectado a 2.4 GHz. La aplicación no funciona si está conectado a 5 GHz.

1. Vaya a la pantalla de Inicio y toque el botón "+"
2. Seleccione "Add Device".
3. Seleccione BluebotXE, vea la Figura 13.

Figura 13 - Añadir dispositivo Figura 14 - Vinculación del robot

1. Asegúrese de que el interruptor de alimentación del robot está en la posición ON.
2. Asegúrese de que el robot está en modo de espera. (Presione el botón de Inicio/Parada si el robot está actualmente limpiando o apagado).
3. Presione y mantenga pulsado el botón INICIO/PARADA del robot durante 3 segundos. La WiFi del robot está activada y la luz del botón parpadea en azul.
4. Toque "Reset" en la aplicación. La aplicación va a la pantalla "Config family Wifi" y muestra la red

WiFi a la que se conecta su teléfono móvil.

1. Teclee la contraseña WiFi de la red WiFi y toque en "Next".
2. Sostenga su teléfono móvil cerca de su robot.
3. Toque sobre "Connect Robot's Wifi". La aplicación pasa a la pantalla de selección de WiFi de su teléfono móvil.
4. Seleccione "blaupunkt_BB." de la lista de redes WiFi disponibles. Espere hasta que su teléfono móvil se conecte correctamente.
5. Vuelva a la aplicación. Se mostrará el mensaje emergente "Binding the Robot, please wait...", vea la Figura 14.
6. Espere hasta que desaparezca el mensaje emergente y Bluebot Robotics aparezca en la aplicación. La luz del botón en el robot está continuamente encendida.

Su robot está ahora conectado a la aplicación Bluebot Robotics y ha iniciado sesión con éxito en el servidor de la nube.

Ahora puede manejar su robot desde la aplicación. Para más información, consulte las secciones 5.2 y 6.2.

Si no consigue conectarse, la luz del botón parpadeará en rojo dos veces. Por favor, pruebe las siguientes soluciones:

1. Asegúrese de que la WiFi de su casa está funcionando correctamente y de que su teléfono está conectado a ella.
2. Apague el robot, espere 5 segundos y vuelva a intentar añadir el robot.
3. Coloque el robot más cerca del router WiFi de su casa e intente añadirlo

de nuevo.

1. Cuando está conectado a la WiFi "blaupunkt_BB." su teléfono podrá solicitarle cambiar a otra red WiFi porque la WiFi "blaupunkt_BB." no puede acceder a internet. Asegúrese de haber elegido permanecer conectado a la red WiFi "blaupunkt_BB."

4.10 Instalación de Alexa

Puede controlar su robot mediante la función de control por voz Alexa. Para usar la función de control por voz Alexa, tiene que descargar la aplicación Bluebot Robotics de Amazon y tiene que disponer de una cuenta en Amazon.

NOTA

La aplicación está sujeta a cambios. Visite nuestra página web para obtener el manual completo de la aplicación Bluebot Robotics de Amazon.

1. Asegúrese de que su robot está conectado a la aplicación Bluebot Robotics (iOS o Android) y de que el robot está en línea. Véase la sección 4.9.
2. Inicie sesión en su cuenta de Amazon.
3. Entre en la página inicial de Alexa Skill.
4. Busque «Bluebot Robotics».
5. Haga clic en el botón Enable.
6. Introduzca su cuenta de la aplicación Bluebot Robotics e introduzca su contraseña para vincularse con Alexa Skill.

Si se ha vinculado correctamente, la pantalla mostrará 'BluebotXE has been successfully linked'. Ahora puede empezar a usar la función de control por voz.

BLAUPUNKT

131

5. FUNCIONAMIENTO

5.1 Antes de poner en marcha el robot

Antes de poner en marcha el robot, asegúrese de:

• Que se haya preparado la zona (véase la sección 4.3 y la sección 4.4).
• Que el robot se haya cargado (véase la sección 4.5).
• Que se hayan quitado del entorno del suelo todos los objetos frágiles y las cierras, ropa, papel y cables sueltos.
• Que todas las cortinas estén elevadas del suelo para evitar cualquier posible accidente.
• Asegúrese de que el interruptor de alimentación está encendido.
• Coloque el robot en la estación de carga.

5.2 Uso del robot

	A Presione do	veces MODE en el control remoto. Elija el Modelo 1.	Pulse en OPERATION. Selecione SPOT.	INGLES: Alexa, ask Bluebot to start area cleaning ALEMÁN: Alexa, starte Spot-Reinigung mit Bluebot
Mancha N/A Presione do In- Icio/Parada (una o dos veces)*	Presione el botón de In- Icio/Parada (una o dos veces)*	Presione botón de ON/ OFF (una o dos veces)* o selección el Modelo 2.	Pulse en START ** o en OPERATION-ON y selección AUTO.	INGLES: Alexa, ask Bluebot to start cleaning ALEMÁN: Alexa, starte die Reinigung mit Bluebot
Borde N/A Presione MODE en el control remoto. Elija el Modelo 3.			Pulse en OPERATION. Selecione EDGE.	INGLES: Alexa, ask Bluebot to start edge cleaning ALEMÁN: Alexa, starte Rand-Reinigung mit Bluebot
Zig Zag N/A Presione MODE en el control remoto. Elija el Modelo 4.			Pulse en OPERATION. Selecione ZIGZAG.	INGLES: Alexa, ask Bluebot to start zigzag cleaning ALEMÁN: Alexa, starte Zig-zag-Reinigung mit Bluebot

Tabla 8 - Activación de los modos de limpieza explicada para los diferentes tipos de control

Envlar a la esta- ción de cargo

N/A Presione

HOME Presione

en "Re-charge" en la pantalla de funcionaiento.

INGLES: Alexa, ask Blue- bot to start charging ALEMÁN; Alexa, lade den Bluebot auf

Dependiendo del estado del robot *Funciona solo cuando el robot está en modo de espera

5.3 Uso de la función de control por voz Alexa

NOTA

La aplicación está sujeta a cambios. Visite nuestra página web para obtener el manual completo de la aplicación Bluebot Robotics de Amazon.

En primer lugar, asegúrese de que la aplicación está correctamente instalada (véase la sección 4.10). Después de que las aplicaciones estén instaladas y conectadas, pueda controlar su robot mediante la función de control por voz Alexa. Están disponibles las siguientes instrucciones:

Dé las siguientes órdenes en inglés:

Dé las siguientes órdenes en alemán:

Puede programar el robot para empezar a limpiar en modo de limpieza automática a la hora que desee.

• El control remoto le permite ajustar una hora de comienzo que se aplicará todos los días, véase la sección 6.1.
• La aplicación Bluebot Robotics le permite ajustar una hora de comienzo diferente para cada día de la semana, véase 6.2.

6.1 Programación del robot con el control remoto

Use el botón PLAN en el control remoto para programar un ciclo de limpieza. Para configurar una programación se utilizan intervalos de tiempo.

Por ejemplo: Si la hora actual son las 8:00 am y el número de ajuste del control remoto es 01:00, entonces el robot comenzará a funcionar 1 hora más tarde, lo que significa que se han establecido las 9:00 am como hora de limpieza programada. Ahora, el robot comenzará el ciclo de limpieza automáticamente a las 9:00 am todos los días.

NOTA

El intervalo de tiempo usado es de 30 minutos.

1. Asegúrese de que el robot está en modo de espera o de carga.
2. Presione PLAN en el control remoto y manténgalo apretado durante 3 segundos para entrar en la programación. Los números de la hora parpadearán.
3. Presione los botones de dirección Arriba o Abajo para cambiar la hora.
4. Presione el botón de dirección Derecha para pasar al ajuste de los minutos.
5. Presione los botones de dirección Arriba o Abajo para ajustar los minutos.
6. Presione el botón ON/OFF en el control remoto cuando apunte al robot. Escuchará una señal acústica del robot. Su robot comenzará el ciclo de limpieza cada día a la hora ajustada.

Si es necesario, puede comprobar si el robot ya ha sido configurado. Presione el botón PLAN y escuchará una señal acústica del robot.

Para eliminar una programación:

1. Siga los pasos descritos arriba y ajuste el intervalo de tiempo en 00:00.
2. Ahora, se ha eliminado la programación.

6.2 Programación del robot con la aplicación Bluebot Robotics

Use la aplicación Bluebot Robotics para programar un ciclo de limpieza. Puede planificar un horario de inicio diferente para cada día.

1. Pulse sobre "Schedule".
2. Pulse sobre un día.
3. Ajuste la hora de inicio para la limpieza.
4. Presione "Submit" para guardar el ajuste. Escuchará una señal acústica del robot. En el día y la hora ajustados, su robot comienza el ciclo de limpieza.

Para borrar un ajuste programado, haga lo siguiente:

1. Pulse sobre un día.
2. Pulse sobre "Delete".
3. Pulse sobre "Confirm" para borrar el ajuste programado.

135

7. MANTENIMIENTO

7.1 Programa de mantenimiento

Por favor, tenga en cuenta lo siguiente:

Por razones de mantenimiento, recomendamos llevar a cabo controles rutinarios después de cada uso. Para sustituciones de:

• FILTRO HEPA: con un uso normal, sustituya por un filtro nuevo cada 6 veces.
• CEPILLO LATERAL: con un uso normal, sustituya por un cepillo nuevo cada 6 veces.
• FILTRO PRIMARIO: con un uso normal, sustituya por un filtro nuevo cada 2 años.

NOTA

Las indicaciones de arriba son solo una referencia. Son los intervalos de sustitución recomendados para garantizar óptimos resultados, pero puede no ser absolutamente necesario seguir tales intervalos. Los usuarios pueden decidir sustituir estas partes después de dos años o incluso más tarde. De todas formas, recomendamos sustituir algunas partes de forma periódica, especialmente en el caso de un uso intenso del robot.

Actividad Después de

Semanal

cada uso

mente

Limpie el exterior del robot y las ruedas con un paño suave. Limpie el contenedor de polvo y los filtros. Limpie los cepillos laterales con un paño suave. Limpie los polos de energía con un paño suave. Limpie la estación de carga con un paño suave. Limpie la boquilla de succión, el cepillo y el canal de aspiración (el cepillo rodante puede lavarse con agua). Limpie la banda magnética con un paño suave.

ADVERTENCIA

Antes de llevar a cabo el mantenimiento, asegúrese siempre de que la alimentación está desconectada y de que el robot no está en modo de espera o de suspensión.

7.2 Limpieza del contenedor de polvo y de los filtros

Para limpiar el contenedor de polvo y los filtros, haga lo siguiente:

1. Asegúrese de que el robot está apagado.

1. Presione el botón de liberación y saque el contenedor de polvo del robot.

1. Abra el contenedor de polvo.

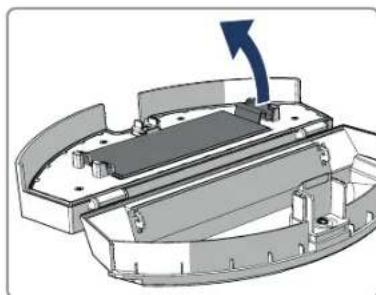

1. Saque el filtro primario.

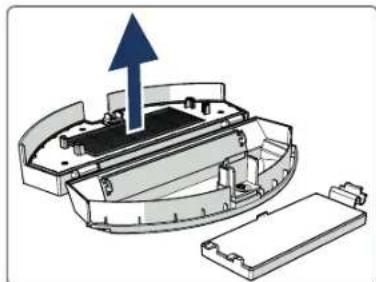

1. Saque el filtro HEPA.

1. Vacíe el contenedor de polvo.
2. Lave el contenedor de polvo y el filtro primario con agua y limpie el filtro HEPA con un cepillo. Deje que el filtro primario se seque al aire.

ADVERTENCIA

No seque el filtro primario ni el filtro HEPA a la luz directa del sol.

1. Coloque el filtro primario y el filtro HEPA en el contenedor de polvo. Asegúrese de que el filtro primario está totalmente seco.
2. Coloque el contenedor de polvo en el robot.

7.3 Limpieza de la boquilla de succión, cepillo y del canal de aspiración

1. Asegúrese de que el robot está apagado.

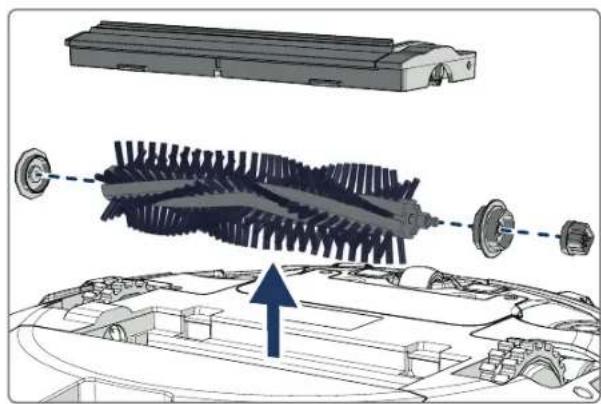

2. Extraiga y desmonte el kit del cepillo de rodillo y límpielo con un trapo o una herramienta de limpieza suaves. El cepillo de rodillo puede lavarse con agua.
3. Limpie el canal de aspiración y el sensor de polvo con un trapo o una herramienta de limpieza suaves.

PRECAUCIÓN

No deje que los sensores se humedezcan. Esto podrá dañar el robot permanentemente.

7.4 Sustitución de la batería

Puede pedir una nueva batería en la tienda online de Blaupunkt Robotics. Para sustituir la batería, haga lo siguiente:

1. Extraiga los tornillos de la tapa de la batería (vea la Figura 1; Pos. 7) con un destornillador.
2. Extraiga la tapa de la batería.
3. Sujete la cinta aislante de los dos lados de la batería y eleve la batería.
4. Desconecte el conector de cable que conecta la batería y el robot.

Para una mayor duración de la batería, recomendamos lo siguiente:

• Si el robot no va a usarse durante un largo periodo de tiempo, cargue completamente la batería antes del uso, desconecte la alimentación, saque la batería y guárdela en un lugar fresco y seco. Si el robot no va a usarse durante más de tres meses, cargue el robot durante 12 horas, desconecte la alimentación, saque la batería y guárdela en un lugar fresco y seco.

8. RESOLUCIÓN DE PROBLEMAS

8.1 Indicadores del robot

N. Descripción Color de la luz Comportamiento de la luz Sonido

1 Modo de espera Azul Modo respiración Ninguno 2 Modo de funcionamiento Azul Fijo Ninguno 3 Modo de acoplamiento Rojo Fijo Ninguno 4 En carga Rosa Modo respiración Ninguno 5 Carga completa Azul Fijo 5 pitidos 6 Programa confirmado Rosa Fijo (2 segundos) 1 pitido 7 Programa cancelado Rosa Parpadeante (2 segundos) 1 pitido 8 Batería baja Rojo Fijo 4 pitidos 9 El interruptor de alimentación está apagado. Rosa Parpadeante 1 pitido 10 Fallo del parachoques Azul Emite un destello 1 pitido Rojo Emite dos destellos 11 Fallo del sensor de detección de escalera o de la rueda Azul Emite dos destellos 1 pitido Rojo Emite dos destellos 12 Rueda sobrecargada Azul Emite un destello 1 pitido Rojo Emite tres destellos 13 Cepillo rodante sobrecargado Azul Emite dos destellos 1 pitido Rojo Emite un destello 14 Cepillo lateral sobrecargado Azul Emite un destello 1 pitido Rojo Emite un destello 15 Modo de suspensión Ninguno Ninguna luz 2 pitidos 16 Robot activado Ninguno Ninguna luz 3 pitidos

8.2 Notificación de error de la aplicación Bluebot Robotics

La aplicación Bluebot Robotics envía una notificación cuando el robot haya experimentado un error. Presione Yes para abrir la pantalla de "Error detail".

La pantalla de "Error detail" muestra la causa y la posible solución. Presione "Search Robot vacuum cleaner" y el robot emitirá una señal acústica para revelar su localización.

8.3 Contacto

Para más información o asistencia, póngase en contacto con:

support.blaupunktrobotics.eu [phone] [e-mail]

También disponemos de un chat en vivo en nuestro sitio web.

9. ELIMINACIÓN

El significado del símbolo en el material, sus accesorios o el embalaje, indica que este producto no debe ser tratado como un residuo doméstico. Por favor, deshágase de este equipo en el punto de recogida para el reciclaje de residuos eléctricos y electrónicos de su localidad. En la Unión Europea y en otros países europeos hay sistemas de recolección

selectiva de productos eléctricos y electrónicos usados. Al asegurar una eliminación correcta de estos productos, ayudará a prevenir riesgos potenciales para el medio ambiente y para la salud humana que, de lo contrario, podrían ser causados por un manejo inadecuado de los residuos de estos productos. El reciclaje de materiales ayudará a conservar los recursos naturales. Por lo tanto, no se deshaga de sus viejos aparatos eléctricos y electrónicos con la basura doméstica.

No se deshaga de las baterías en la basura doméstica, sino llévelas a una instalación de reciclaje de baterías.

Para obtener información más detallada sobre el reciclaje de este producto, contacte con su centro de servicios de recogida más cercano o con el establecimiento donde adquirió el producto.

10. ESPECIFICACIONES TÉCNICAS

ES

Código del producto BPK-VCBB1XE

Dimensiones 330 × 78 mm

Peso 2,38 kg

Voltaje 100-240 V

Potencia Hasta 30 W

Nivel de ruido < 55 dB

Tipo de filtro HEPA y filtro de membrana

Batería 2150 mAh Ion litio

Tiempo de funcionamiento 120 minutos

Aplicación Bluebot Robotics iOS 8.0 o superior

Android 5.0 o superior

Función de control por voz Alexa

Distancia de flexibilidad de la 25 mm

rueda

Área de limpieza Hasta 120 m

Tiempo de energía 240 minutos

Capacidad del contenedor de 0,51

polvo

BLAUPUNKT

141

PREMESA

También disponemos de un chat en vivo en nuestro sitio web.

IT
