Produkttyp	Saugroboter
Marke	Blaupunkt
Modell	Bluebot XEasy VCCB1XE
Abmessungen	330 × 78 mm
Gewicht	2,38 kg
Stromversorgung	100-240 V, Li-Ionen-Akku 2150 mAh
Akkulaufzeit	120 Minuten
Ladezeit	240 Minuten
Staubbehälterkapazität	0,51 L
Maximale Reinigungsfläche	Bis zu 120 m²
Geräuschpegel	< 55 dB
Filtertyp	HEPA und Membranfilter
Verbindung	WiFi 2,4 GHz
Smart-Funktionen	Bluebot Robotics App, Alexa Sprachsteuerung, Fernbedienung
Reinigungsmodi	Auto, Rand, Punkt, Zickzack
Mitgeliefertes Zubehör	Ladestation, Fernbedienung, Magnetstreifen, Seitenbürsten, Ersatz-HEPA-Filter, Reinigungsbürste
Sicherheit	Treppenerkennung, Magnetbegrenzungsstreifen
Wartung	Regelmäßige Reinigung von Behälter, Filtern und Bürsten; Akkuwechsel möglich
Ersatzteile verfügbar	Akku, Filter, Seitenbürsten, Rollbürste
Garantie	Siehe Herstellerbedingungen

Häufig gestellte Fragen - Bluebot XEasy VCCB1XE BLAUPUNKT

Wie installiere ich die Bluebot Robotics App?

Laden Sie die App 'Bluebot Robotics' aus dem Google Play oder Apple Store herunter. Stellen Sie sicher, dass Ihr Smartphone mit dem 2,4 GHz WiFi verbunden ist. Erstellen Sie ein Konto oder melden Sie sich an, und fügen Sie das Gerät hinzu, indem Sie den Anweisungen in der Bedienungsanleitung folgen.

Wie verbinde ich den Roboter mit der App?

Versetzten Sie den Roboter in den Standby-Modus und halten Sie die Ein-/Aus-Taste 3 Sekunden lang gedrückt, um das WiFi zu aktivieren. Wählen Sie in der App 'Gerät hinzufügen', dann 'BluebotXE', und folgen Sie den Schritten, um Ihr Telefon mit dem Netzwerk 'blaupunkt_BB...' zu verbinden und die Kopplung abzuschließen.

Was tun, wenn der Roboter keine Verbindung zum WiFi herstellt?

Stellen Sie sicher, dass Ihr Netzwerk 2,4 GHz ist (die App unterstützt kein 5 GHz). Starten Sie den Roboter und den Router neu. Platzieren Sie den Roboter in der Nähe des Routers und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, setzen Sie das WiFi zurück, indem Sie die Ein-/Aus-Taste 3 Sekunden lang gedrückt halten.

Wie programmiere ich eine Reinigungszeit?

Mit der Fernbedienung: Drücken Sie 3 Sekunden lang auf PLAN, stellen Sie die Uhrzeit mit den Pfeiltasten ein und bestätigen Sie mit ON/OFF. Mit der App: Gehen Sie zu 'Zeitplan', wählen Sie einen Tag, legen Sie die Uhrzeit fest und bestätigen Sie. Der Roboter startet jeden Tag zur eingestellten Zeit.

Welche Reinigungsmodi sind verfügbar?

Der Roboter bietet 4 Modi: Auto (zufällige Reinigung), Rand (Kantenreinigung), Punkt (punktuelle Reinigung eines bestimmten Bereichs) und Zickzack (Reinigung in parallelen Linien). Sie können sie über die Fernbedienung, die App oder die Alexa Sprachsteuerung auswählen.

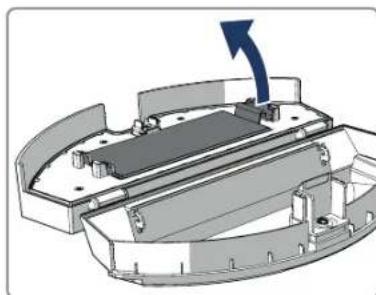

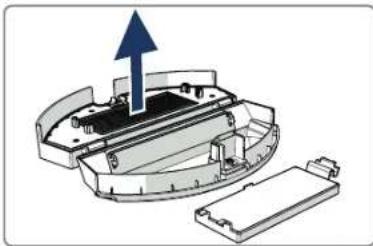

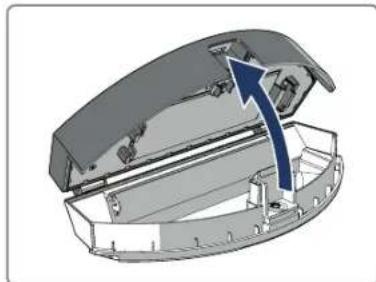

Wie reinige ich den Staubbehälter und die Filter?

Schalten Sie den Roboter aus und entfernen Sie den Behälter. Leeren Sie ihn, entfernen Sie dann den Hauptfilter und den HEPA-Filter. Waschen Sie den Behälter und den Hauptfilter mit klarem Wasser (vollständig trocknen lassen). Der HEPA-Filter darf nicht mit Wasser gewaschen werden: Reinigen Sie ihn mit einer weichen Bürste. Bauen Sie alles wieder zusammen, sobald es trocken ist.

Wie lange hält der Akku?

Der Li-Ionen-Akku mit 2150 mAh bietet eine Akkulaufzeit von etwa 120 Minuten. Die vollständige Aufladung dauert etwa 240 Minuten. Bei längerer Nichtnutzung laden Sie ihn vollständig auf und lagern Sie ihn an einem kühlen, trockenen Ort.

Kann ich den Roboter mit Alexa verwenden?

Ja, nachdem Sie den Roboter mit der Bluebot Robotics App verbunden haben, können Sie den Skill 'Bluebot Robotics' in der Alexa App von Amazon aktivieren. Nach der Verknüpfung können Sie den Roboter per Sprachbefehl steuern, z.B. 'Alexa, bitte Bluebot, mit der Reinigung zu beginnen'.

Wie verhindere ich, dass der Roboter die Treppe hinunterfällt?

Der Roboter ist mit Treppenerkennungssensoren ausgestattet, die verhindern, dass er herunterfällt. Zusätzlich können Sie den mitgelieferten Magnetstreifen platzieren, um Sperrzonen abzugrenzen (z.B. vor Treppen). Der Roboter erkennt den Streifen und überquert ihn nicht.

Was tun, wenn der Roboter piept oder rote Lichter zeigt?

Konsultieren Sie die Tabelle der Leuchtanzeigen in der Bedienungsanleitung. Zum Beispiel: 4 Pieptöne mit rotem Dauerlicht zeigt einen schwachen Akku an. 5 Pieptöne mit blauem Dauerlicht zeigt volle Ladung an. Siehe Abschnitt 8.1 für alle Codes. Wenn ein Fehler bestehen bleibt, wenden Sie sich an den Blaupunkt Support.

BEDIENUNGSANLEITUNG Bluebot XEasy VCCB1XE BLAUPUNKT

2.4 Elektrische Sicherheit

WARNUNG!

• MODUS 1: Spot
• MODUS 2: Automatisch
• MODUS 3: Rand MODUS 4: Zick-Zack

Alexa, sage Bluebot starte die Reinigung

Alexa, sage Bluebot beende die Reinigung

Alexa, sage Bluebot starte Spot-Reinigung

Alexa, sage Bluebot starte Auto-Reinigung

Alexa, sage Bluebot starte Rand-Reinigung

Alexa, sage Bluebot starte Zick-Zack-Reinigung

Alexa, sage Bluebot starte Aufladung

Alexa, frage Bluebot wie ist der Status von

BLAUPUNKT

6. DAS SCHEMA DES ROBOTERPLANS

10. TECHNISCHE SPEZIFIKATIONEN

NL

Produktcode BPK-VCBB1XE

Abmessungen 330× 78mm

Gewicht 2,38 kg

Spannung 100-240V

Leistung Bis zu 30 W

Geräuschpegel < 55 dB

Filtertyp HEPA und Membranfilter

Batterie 2150 mAh Li-Ion

© 2018 Blaupunkt XEasy UM

Alexa, sage Bluebot starte die Reinigung

Alexa, sage Bluebot beende die Reinigung

Alexa, sage Bluebot starte Spot-Reinigung

Alexa, sage Bluebot starte Auto-Reinigung

Alexa, sage Bluebot starte Rand-Reinigung

Alexa, sage Bluebot starte Zig-Zag-Reinigung

Alexa, sage Bluebot starte Aufladung

Alexa, frage Bluebot wie ist der Status von

BLAUPUNKT

6. PLANUNG DES ROBOTERS

Herzlichen Glückwunsch! Sie haben ein großartiges neues Produkt von Blaupunkt erworben. Mit dem Blaupunkt Bluebot XEASY Saugroboter können Sie die meisten Bodentypen ganz leicht reinigen.

Dieses Handbuch ist für den Gebrauch des Blaupunkt Bluebot XEASY Saugroboters bestimmt, wie in Abschnitt 2.1 „Bestimmungsgemäße Verwendung" beschrieben. Im folgenden Text wird der Blaupunkt Bluebot XEASY Saugroboter als „der Roboter" bezeichnet.

Dieses Handbuch soll dem Benutzer helfen, den Roboter einzurichten und in Betrieb zu nehmen. Es beschreibt außerdem die Bedienung des Roboters mit der Bluebot Robotics App und mit der Alexa App. Laden Sie sich diese Apps für maximalen Bedienkomfort auf Ihr Smartphone herunter.

Wir bitten Sie, die Informationen in diesem Handbuch sorgfältig zu lesen, bevor Sie den Roboter in Betrieb nehmen, um sich mit seiner bestimmungsgemäßen Verwendung und den möglichen Gefahren und Risiken vertraut zu machen.

© 2018 Blaupunkt XEasy UM

Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Herausgebers weder ganz noch teilweise in irgendeiner Form oder mit Hilfe irgendwelcher Mittel (grafisch, elektronisch oder mechanisch einschließlich Fotokopien, Aufzeichnungen, Aufnahmen oder Informationsspeicher- und Wiedergabesysteme) vervielfältigt werden.

Version 04/2018

support.blaupunktrobotics.eu [phone] [e-mail]

Unsere Website bietet außerdem eine Live-Chat-Funktion!

INHALTSVERZEICHNIS

DE

1. Lesen des Handbuchs 60
2. Sicherheit 61 2.1 Bestimmungsgemäße Verwendung 61 2.2 Allgemeine Sicherheit 61 2.3 Produktsicherheit 61 2.4 Elektrische Sicherheit 62 2.5 Brand- und Explosionsgefahr 63 2.6 Wartung 63 2.7 Transport und Lagerung 63 2.8 Recycling und Entsorgung 63
3. Produktbeschreibung 64 3.1 Haupteile 64 3.2 Mitgelieferte Zubehörteile 65 3.3 Fernbedienung 66 3.4 Bluebot Robotics App 67 3.5 Alexa App 68 3.6 Verfügbare Funktionen je Steuerungsart 68
4. Erste Schritte 69 4.1 Auspacken des Kartons 69 4.2 Montage der Bürsten 69 4.3 Installieren der Ladestation 70 4.4 Positionieren der Magnetstreifen 71 4.5 Aufladen des Roboters 71

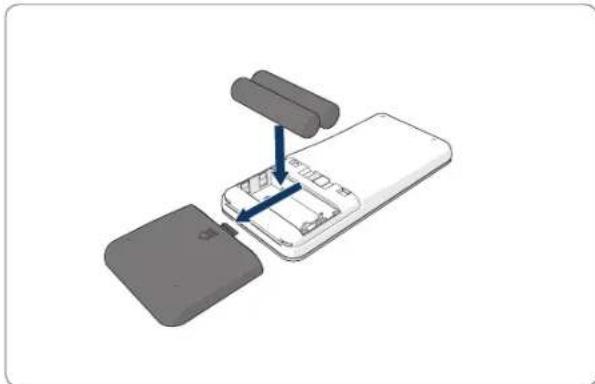

4.6 Einlegen der Batterien in die Fernbedienung 72 4.7 Einstellen der Uhrzeit 73 4.8 Installieren der Bluebot Robotics App auf Ihr Mobiltelefon 73 4.9 Verbinden der Bluebot Robotics App mit Ihrem Roboter 73 4.10 Installation von Alexa 75

1. Betrieb 76 5.1 Vor dem Betrieb des Roboters 76 5.2 Betrieb des Roboters 76 5.3 Verwenden der Alexa Sprachsteuerung 77
2. Planen der Robotertätigkeit 78 6.1 Planen des Roboterbetriebs mit der Fernbedienung 78 6.2 Planen des Roboterbetriebs mit der Bluebot Robotics App....79
3. Wartung 80 7.1 Wartungszeitplan 80 7.2 Reinigung des Staubbehälters und der Filter 81 7.3 Reinigen der Bürstensaugdüse und des Ansaugkanals 82 7.4 Austauschen der Batterie 82
4. Fehlersuche 83 8.1 Roboter-Anzeigen 83 8.2 Bluebot Robotics App Fehlerbenachrichtigung 83 8.3 Kontakt 83
5. Entsorgung 84
6. Technische Spezifikationen 85

BLAUPUNKT

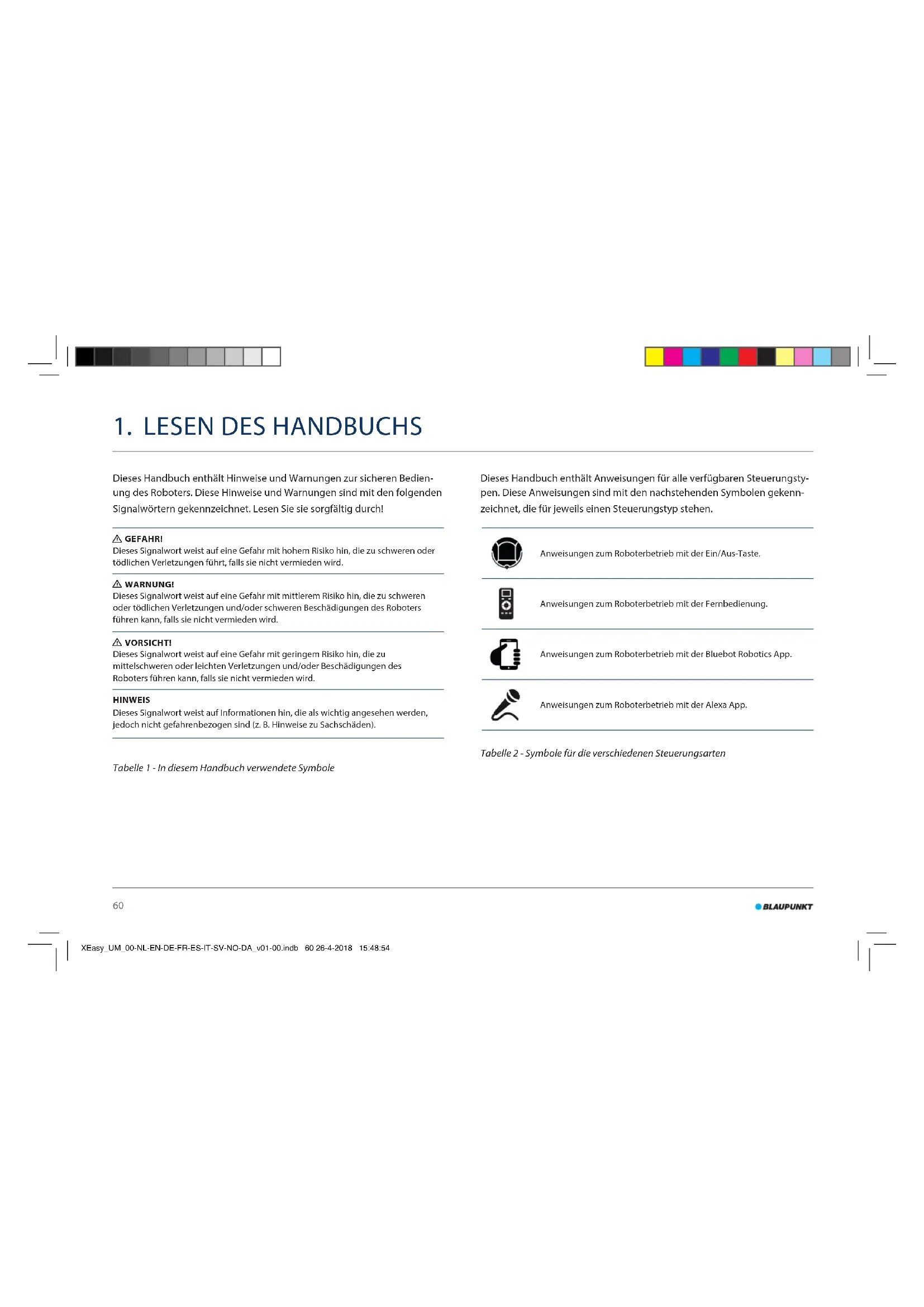

1. LESEN DES HANDBUCHS

Dieses Handbuch enthält Hinweise und Warnungen zur sicheren Bedienung des Roboters. Diese Hinweise und Warnungen sind mit den folgenden Signalwörtern gekennzeichnet. Lesen Sie sie sorgfältig durch!

GEFAHR!

Dieses Signalwort weist auf eine Gefahr mit hohem Risiko hin, die zu schweren oder tödlichen Verletzungen führt, falls sie nicht vermieden wird.

WARNUNG!

Dieses Signalwort weist auf eine Gefahr mit mittlerem Risiko hin, die zu schweren oder tödlichen Verletzungen und/oder schweren Beschädigungen des Roboters führen kann, falls sie nicht vermieden wird.

VORSICHT!

Dieses Signalwort weist auf eine Gefahr mit geringem Risiko hin, die zu mittelschweren oder leichten Verletzungen und/oder Beschädigungen des Roboters führen kann, falls sie nicht vermieden wird.

HINWEIS

Dieses Signalwort weist auf Informationen hin, die als wichtig angegeben werden, jedoch nicht gefahrenbezogen sind (z. B. Hinweise zu Sachschäden).

Dieses Handbuch enthält Anweisungen für alle verfügbaren Steuerungstypen. Diese Anweisungen sind mit den nachstehenden Symbolen gekennzeichnet, die für jeweils einen Steuerungstyp stehen.

Anweisungen zum Roboterbetrieb mit der Ein/Aus-Taste.

Anweisungen zum Roboterbetrieb mit der Fernbedienung.

Anweisungen zum Roboterbetrieb mit der Bluebot Robotics App.

Anweisungen zum Roboterbetrieb mit der Alexa App.

Tabelle 1 – In diesem Handbuch verwendete Symbole

Tabelle 2 – Symbole für die verschiedenen Steuerungsarten

2. SICHERHEIT

Dieser Abschnitt enthält Sicherheitshinweise, um Verletzungen oder Sachschäden vorzubeugen. Die Nichtbeachtung dieser Anweisungen führt zum Erlöschen der Garantie.

2.1 Bestimmungsgemäße Verwendung

Der Blaupunkt Bluebot XEASY Saugroboter dient der Reinigung einer Vielzahl von Bodenbelägen wie beispielsweise Teppiche, Laminatboden, Fliesen usw. Für hochflorige Teppiche ist der Roboter nicht geeignet. Der Roboter kann darin hängen bleiben und sich nicht weiterbewegen.

Der Roboter kann mit der Ein/Aus-Taste an der Oberseite, mit der Fernbedienung, der Bluebot Robotics App und/oder der Alexa Sprachsteuerung bedient werden. Um die letztgenannte Funktion nutzen zu können, müssen Sie Alexa separat erwerben.

Der Roboter darf nur mit seinem Originalzubehör verwendet werden und ist nur für den tatsächlichen Gebrauch bestimmt. Der Roboter ist nicht für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit wie beispielsweise Badezimmer ausgelegt.

2.2 Allgemeine Sicherheit

• Kinder ab dem achten Lebensjahr und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis dürfen dieses Gerät nur dann verwenden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Geräts eingewiesen wurden und die bestehenden

Gefahren verstehen.

• Kleinkinder und Haustiere sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Der Roboter soll bei einer Umgebungstemperatur zwischen 0 °C und 40 °C verwendet werden.
• Verwenden Sie den Roboter nicht in einer nassen oder feuchten Umgebung (Umgebungen mit Flüssigkeit) wie z. B. Badezimmer oder Waschküchen.
• Verwenden Sie das Produkt nicht, wenn es einen Mangel aufweist.
• Verwenden Sie nur Originalzubehör.
• Reparaturen dürfen nur von Blaupunkt Robotics oder dessen offiziell autorisierten Partnern durchgeführt werden.

2.3 Produktsicherheit

WARNUNG!

• In den sich rotierenden Rädern und in der Rollenbürste des Roboters können Finger eingeklemmt werden. Berühren Sie die Räder oder die Rollenbürste nicht bei laufendem Roboter.
• Eine beschädigte oder auslaufende Batterie kann Brände, Explosionen oder Verletzungen verursachen. Demontieren Sie niemals das Batteriefach. Werfen Sie die Batterie nicht ins Feuer, erhitzen und zerdrücken Sie sie nicht und werfen Sie die Batterie nicht. Falls aus der Batterie ausgelaufenes Material auf Ihre Haut oder Kleidung gelangt, waschen Sie die betroffenen Stellen sofort mit klarem Wasser ab.

• Entfernen Sie vor dem Gebrauch alle zerbrechlichen Gegenstände, Schnüre, Kleidungsstücke, Papier und lose Kabel vom Boden und halten Sie Vorhänge und Gardinen vom Boden fern, um mögliche Unfälle zu vermeiden.
• Stellen Sie sicher, dass der Roboter mit keinen Zigarettenstummeln, Feuerzeugen, Zündhölzern oder anderen entflammbaren Stoffen in Berührung kommt.
• Setzen Sie den Roboter nicht auf Tische, Stühle usw., da es zu Schäden kommen kann, wenn der Roboter herunterfällt.
• Achten Sie darauf, dass keine Vorhänge oder Verpackungsmaterialien zwischen die Antriebsräder geraten.
• Verwenden Sie den Roboter nicht außerhalb geschlossener Räume.
• Setzen Sie den Roboter keiner direkten Sonneneinstrahlung aus.
• Verwenden Sie den Roboter nicht im abgedeckten oder verpackten Zustand.
• Blockieren Sie die Lüftungsöffnungen des Roboters nicht, und führen Sie keine Gegenstände in diese Öffnungen ein.
• Halten Sie den Roboter von Wärmequellen fern.
• Setzen Sie sich nicht auf den Roboter und befestigen Sie keine Gegenstände an seiner Oberseite.

2.4 Elektrische Sicherheit

WARNUNG!

• Sollte es während des Ladevorgangs zu einer Überhitzung kommen, stellen Sie die Nutzung des Roboters sofort ein. Schalten Sie den Roboter

mittels Ein/Aus-Schalter aus und ziehen Sie das Netzteil aus der Steckdose.

• Ein beschädigtes Netzkabel kann zu Stromschlägen, einer Überhitzung oder einem Brand führen. Das Netzkabel darf weder zerstört oder verändert noch zu stark geknickt werden. Erhitzen Sie das Kabel nicht. Belasten Sie das unflexible Kabel nicht zu sehr mit schweren Gegenständen und ziehen Sie nicht daran. Staub auf den Metallkontakten des Netzsteckers kann zu Stromschlägen, einer Überhitzung oder einem Brand führen. Entfernen Sie regelmäßig mit einem trockenen Tuch den Staub vom Netzstecker und dessen Umfeld.
• Beim Berühren mit nassen Händen kann der Strom vom Roboter unbeabsichtigt weitergeleitet werden und zu einem Stromschlag führen. Berühren Sie das Netzkabel, den Stecker oder das Netzteil nicht mit nassen Händen.
• Das Laden und die Inbetriebnahme des Roboters mit Komponenten, die keine Originalteile sind, kann zu Stromschlägen, einer Überhitzung oder einem Brand führen. Verwenden Sie nur die Originalbatterie, die Original-Ladestation und das Original-Netzteil (UK Netzteil-Modellnummer: GQ12-240060-AB; EU Netzteil-Modellnummer: GQ15-240060-AG).
• Wenn der Pluspol (+) und der Minuspol (-) der Batterie miteinander verbunden werden, kommt es zu einem Kurzschluss. Kurzschlüsse können in Metallgegenständen Hitze erzeugen sowie zu Bränden oder Explosionen führen. Vermeiden Sie Kurzschlüsse, indem Sie Metallgegenstände oder leitende Stoffe von den Batteriepolen fernhalten.

• Prüfen Sie vor dem Ladevorgang, ob Netzteil und Steckdose richtig angeschlossen sind.
• Das Netzteil muss für eine Wechselspannung von 100-240 V ausgelegt sein.
• Verwenden Sie das Netzteil nicht mit einem Wechselstromwandler.

2.5 Brand- und Explosionsgefahr

• In einer entzündlichen und/oder brennbaren Umgebung darf der Roboter weder eingeschaltet noch benutzt werden (und nicht in einen solchen Bereich eingelassen werden).
• Verwenden Sie den Roboter nicht, um brennbare oder leichtflüchtige Stoffe wie beispielsweise Benzin aufzunehmen.

2.6 Wartung

• Hauptgehäuse oder Ladegerät dürfen niemals gewaschen werden. Nur der Staubbehälter und die Filter können gewaschen werden (mit Ausnahme der HEPA-Filter). Waschen Sie keine anderen Teile dieses Roboters. Setzen Sie Staubbehälter und Filter wieder in das Hauptgehäuse, sobald sie trocken sind.
• Reinigen Sie die Außenseite des Roboters mit einem weichen Tuch. Bei einer starken Verschmutzung des Roboters verwenden Sie ein leicht angefeuchtetes Tuch und eine neutrale Reinigungslösung.
• Wenn der Staubbehälter voll ist, entleeren Sie ihn vor der nächsten Verwendung.
• Reinigung und Wartung durch den Benutzer sollen nicht von unbeaufsichtigten Kindern durchgeführt werden.

2.7 Transport und Lagerung

• Wir empfehlen, den Originalkarton und das Verpackungsmaterial aufzubewahren, um den Roboter zu Servicezwecken transportieren zu können. Nur so kann der Roboter vor Transportschäden geschützt werden. Wenn Sie denken, den Karton und die Verpackungsmaterialien zu entsorgen, denken Sie daran, sie auf umweltfreundliche Weise zu recyceln.
• Schalten Sie den Ein/Aus-Schalter aus, falls der Roboter für längere Zeit nicht benutzt wird. Eine auslaufende Batterie kann Brände, Verletzungen oder Umweltschäden verursachen. Unterbrechen Sie die Stromversorgung des Netzteils und ziehen Sie den Stecker aus der Steckdose.

2.8 Recycling und Entsorgung

• Beim Transport zum Recycling oder zur Entsorgung muss die Batterie mit Klebeband isoliert werden. Ein Kontakt mit anderen Metallen könnte zu Erhitzung, Platzen oder Feuer führen. Bringen Sie die isolierte Batterie zur Entsorgung in ein technisches Servicezentrum eines autorisierten Verkäufers. Andernfalls entsorgen Sie die Batterie gemäß den örtlichen Vorschriften. Schalten Sie den Ein/Aus-Schalter während des Transports aus.

BLAUPUNKT

3. PRODUKTBESCHREIBUNG

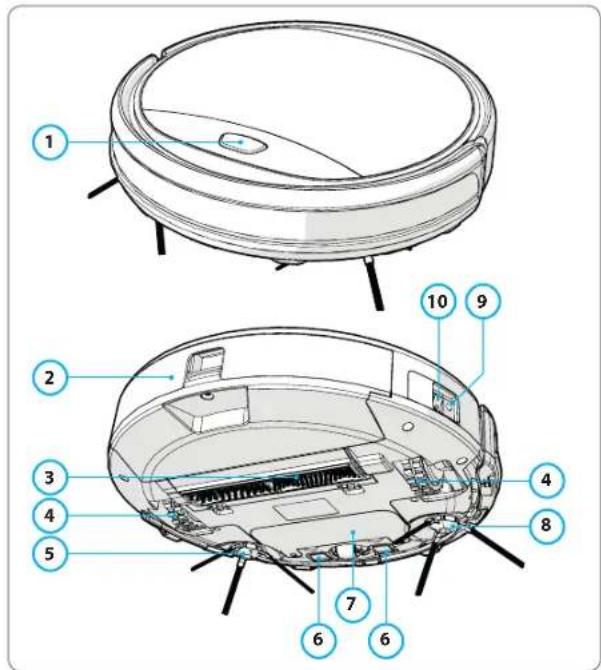

3.1 Hauptteile

Nr. Beschreibung

1 Ein/Aus-Taste 2 Staubbehälter 3 Bürstensaugdüse 4 Rad 5 Linke Seitenbürste 6 Ladepol 7 Batterieabdeckung 8 Rechte Seitenbürste 9 Ein/Aus-Schalter 10 Ladebuchse

Tabelle 3 - Hauptteile

Abbildung 1 - Hauptteile

DE

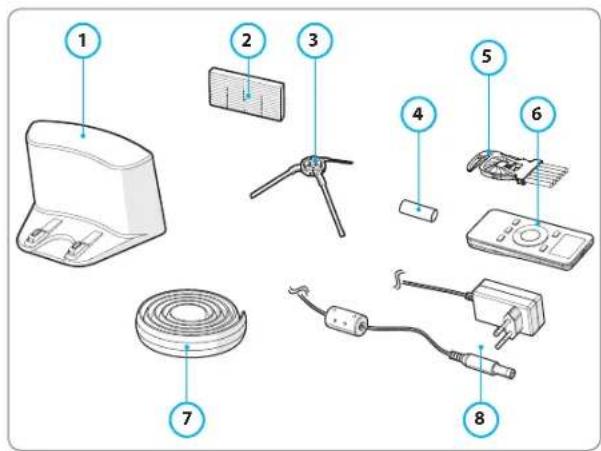

3.2 Mitgelieferte Zubehörteile

Abbildung 2 Mitgelieferte Zubehörteile

Nr. Beschreibung

1 Ladestation 2 Ersatz-HEPA-Filter 3 4x Seitenbürsten (L = links, R = rechts) 4 Batterie für Fernbedienung (2 Stück) 5 Reinigungsbürste 6 Fernbedienung 7 Magnetstreifen 8 Netzteil

Tabelle 4 - Mitgelieferte Zubehörteile

BLAUPUNKT

65

3.3 Fernbedienung

Nr. Beschreibung

1 Anzeige: Zeigt Uhrzeit, Datum, Modi und Informationen an.

2 HOME: Drücken Sie diese Taste und der Ladevorgang des Roboters startet automatisch.

3 ON/OFF:

• Drücken Sie diese Taste, um den ausgeschalteten Roboter in den Standby-Modus zu versetzen.
• Drücken Sie diese Taste, um den Roboter vom Standby-Modus aus im automatischen Reinigungsmodus zu starten.
• Drücken Sie diese Taste, um den Roboter beim Reinigen in den Standby-Modus zu versetzen.

4 Richtungstasten:

• Im Standby-Modus: Bewegen Sie den Roboter vorwärts, rückwärts, nach links oder nach rechts.
• Uhrzeitmodus: Zur Eingabe der Werte für Uhrzeit und Datum, wenn die Uhrzeit oder Pläne eingestellt werden.

5 Max: Verstärken der Saugkraft.

6 Einstellung der Uhr: Drücken Sie diese Taste, um die Uhrzeit einzustellen.

7 Reinigungsmodus: Wechseln zwischen verschiedenen Reinigungsmodi

• MODE 1: Spot
• MODE 2: Automatisch, MODE 3: Rand
• MODE 4: Zickzack

8 PLAN: Legen Sie einen Reinigungszyklus fest.

Tabelle 5 – Beschreibung der Fernbedienungselemente

DE

3.4 Bluebot Robotics App

Abbildung 3 – Start- und Betriebsbildschirm

Nr. Beschreibung

1 Batteriestandsanzeige 2 Working/Standby/Charging/Charging Complete/Auto recharging/Error/Off line: Status des Roboters 3 Start/Pause/Re-charge: Starten, Pausieren oder Aufladen des Roboters 4 Robot: Navigieren Sie zum Startbildschirm des Roboters. 5 Mall: Navigieren Sie zum Online-Shop und Service-Angebot für ihren Roboter. 6 Me: Zeigt Ihr Profil an, siehe Abbildung 4. Tippen Sie auf das Zahnrad, um zu den Einstellungen zu gelangen. 7 Add Device/My Robot/Manual: Fügen Sie ein neues Gerät hinzu, öffnen Sie die Geräteübersicht oder lesen Sie das Benutzerhandbuch. 8 Tippen Sie auf diesen Bereich, um direkt zum Betriebsbildschirm zu gelangen. 9 Steuerung: Manuelles Steuern der Roboterbewegungen. 10 Start/Pause: Tippen Sie auf diese Schaltfläche, um den Roboter vom Standby-Modus aus im automatischen Reinigungsmodus zu starten. Drücken Sie diese Taste, um den Roboter beim Reinigen in den Standby-Modus zu versetzen. 11 Operation: Tippen Sie auf diese Schaltfläche, um den Reinigungsmodus zu ändern (Automatisch/Zickzack/Rand/Spot). 12 Operation: Öffnen Sie den Betriebsbildschirm des Roboters (siehe Abbildung 3). 13 Schedule: Öffnen Sie den Zeitplanbildschirm des Roboters. 14 Option: Öffnen Sie den Optionsbildschirm des Roboters. Hier können Sie den Namen ändern, die Firmware aktualisieren, Sprachanweisungen deaktivieren/aktivieren, die Fehlerliste öffnen, den Roboter löschen und Status sowie Akkustand überprüfen. 15 Re-charge: Tippen Sie auf diese Schaltfläche, um den Roboter zum Aufladen zurück zur Ladestation zu schicken.

Tabelle 6 – Beschreibung der Elemente der Bluebot Robotics App

BLAUPUNKT

67

Abbildung 4 – Me, Abbildung 5 – Settings

Tippen Sie auf das Zahnrad in der rechten oberen Ecke des „Me“-Bildschirms, um die Option „Settings“ zu öffnen, siehe Abbildungen 4 und 5. Unter „Settings“ können Sie:

• Fehlerbenachrichtigungen deaktivieren/aktivieren
• Cookies aus dem Speicher Ihres Telefons löschen, die Sprache ändern
• die installierte Version der App überprüfen, sich abmelden

3.5 Alexa App

Sie können Ihren Roboter mit der Alexa Sprachsteuerung bedienen. Um die Alexa Sprachsteuerung zu nutzen, müssen Sie die Amazon Bluebot Robotics App herunterladen. Zudem benötigen Sie ein Amazon-Konto. Weitere Informationen finden Sie in Abschnitt 5.3.

3.6 Verfügbare Funktionen je Steuerungsart

Je nach verwendeter Steuerungsart sind verschiedene Funktionen verfügbar.

Tabelle 7 zeigt, welche Funktionen für welche Steuerungsart verfügbar sind.

Tabelle 7 - Verfügbare Funktionen für jede Steuerungsart

Reinigungsmodl
Spot		●	●	●
Automatisch	●	●	●	●
Rand		●	●	●
Zickzack		●	●	●
Automatische Reinigungspäne einstehen	n. v. Gleiche Uhrzeit für jeder Tag	Unterschiedliche Uhrzeit für jeder Tag, nach Bedarf		n. v.

4. ERSTE SCHRITTE

DE

4.1 Auspacken des Kartons

1. Packen Sie den Roboter vorsichtig aus und entfernen Sie alle Verpackungsmaterialien.
2. Überprüfen Sie, ob in der Verpackung alle Zubehörteile enthalten sind (siehe Abschnitt 3.2). Sollte ein Teil fehlen, so wenden Sie sich bitte an Ihren Händler.

Wir empfehlen, den Originalkarton und die Verpackungsmaterialien für den Fall aufzubewahren, dass Ihr Roboter zur Wartung zusammengesetzt werden muss. Sie dürfen den Roboter nur im Originalkarton und Verpackungsmaterial zurückgeben. Andernfalls erlischt die Garantie. Nur so kann der Roboter vor Transportschäden geschützt werden. Wenn Sie den Karton und die Verpackungsmaterialien entsorgen, denken Sie bitte daran, sie auf umweltfreundliche Weise zu recyceln.

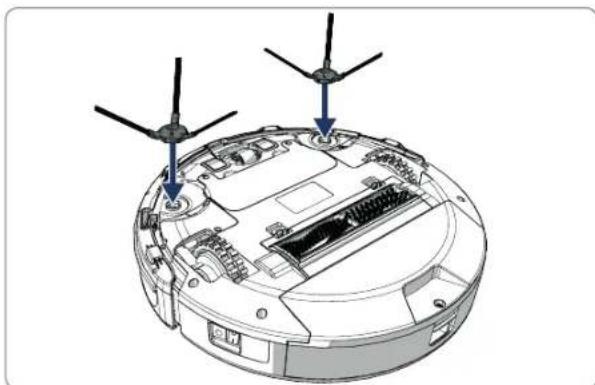

4.2 Montage der Bürsten

Setzen Sie die Seitenbürsten wie in Abbildung 6 abgebildet ein. Die Seitenbürsten sind mit „L“ und „R“ gekennzeichnet. Stellen Sie sicher, dass die L/R-Markierung auf der Seitenbürste mit der L/R-Markierung an der Unterseite des Roboters übereinstimmt.

Abbildung 6 – Montage der Bürsten

BLAUPUNKT

69

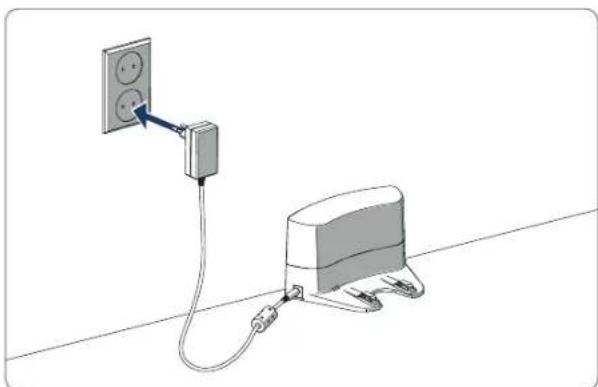

4.3 Installieren der Ladestation

VORSICHT!

Stellen Sie die Ladestation nicht näher als 120 cm (4 Fuß) von einer Treppe auf.

Zum Aufstellen der Ladestation im gewünschten Bereich:

1. Stellen Sie die Ladestation auf einer harten, ebenen Fläche gegen eine Wand oder einen anderen unbeweglichen Gegenstand auf, damit sie nicht verrutscht.
2. Stellen Sie sicher, dass der Roboter nach Abschluss eines Reinigungszyklus einen freien Weg für die Rückfahrt hat.
3. Befestigen Sie die Ladestation möglichst an der Wand. Befolgen Sie dazu die folgenden Schritte:
4. Stellen Sie sicher, dass die Wand hart, glatt, sauber und staubfrei ist, um eine sichere Befestigung zu gewährleisten. Ziehen Sie die Schutzfolie von der Rückseite ab.
5. Drücken Sie die Ladestation gegen die Wand. Hinweis: Das Klebeband ist ablösbar und kann wiederverwendet werden.
6. Schließen Sie die Ladestation an die Stromversorgung an. Siehe Abbildung 7. An der Ladestation leuchtet ein blaues Dauerlicht auf. Abbildung 8 ist ein Beispiel für die Positionierung der Ladestation in einem Zimmer.

Abbildung 7 - Anschließen der Ladestation an die Stromversorgung

Abbildung 8 - Beispiel für die Aufstellung der Ladestation

4.4 Positionieren der Magnetstreifen

Legen Sie den Magnetstreifen auf den Boden, um eine Kollision des

Roboters mit Gegenständen zu verhindern.

Der Roboter erkennt den Magnetstreifen und bewegt sich in eine andere

Richtung. Abbildung 9 zeigt ein Beispiel für die Positionierung der

Magnetstreifen.

Abbildung 9 - Verwendung der Magnetstreifen

4.5 Aufladen des Roboters

HINWEIS

Der Roboter muss vor dem ersten Gebrauch 12 Stunden lang geladen werden.

Es gibt zwei Möglichkeiten, den Roboter aufzuladen:

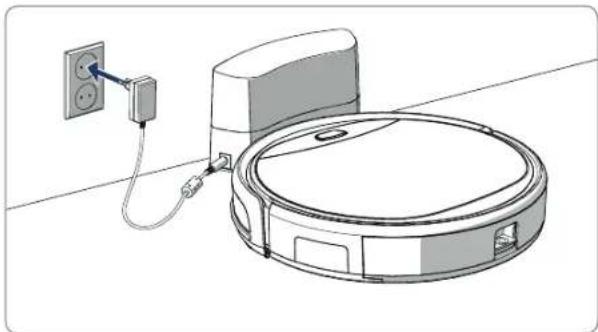

In der Ladestation, siehe Abbildung 10. Die Stromanzeige an der Ladestation leuchtet während des Ladevorgangs auf. - Mit dem Netzteil direkt mit dem Roboter verbunden. Verbinden Sie dazu das Netzteil mit dem Roboter und stecken Sie das andere Ende in eine Steckdose. Siehe Abbildung 11.

Abbildung 10 - Aufladen des Roboters mit der Ladestation

BLAUPUNKT

71

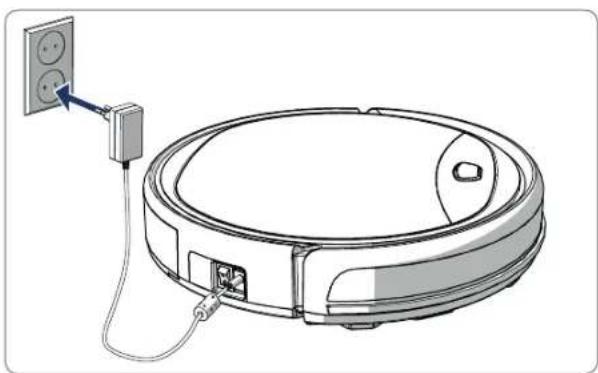

Abbildung 11 - Direktes Aufladen des Roboters mit dem Netzteil

HINWEIS

• Das vollständige Aufladen der Batterie dauert normalerweise ca. 4 Stunden.
• Wenn sie vollständig geladen ist, leuchtet die Leuchte des Roboters permanent blau und der Roboter gibt 5 kurze Summtöne ab. Bei niedrigem Akkustand leuchtet die Leuchte des Roboters permanent rot und der Roboter gibt 4 kurze Summtöne ab.

4.6 Einlegen der Batterien in die Fernbedienung

Nehmen Sie den Deckel ab und legen Sie die Batterien in die

Fernbedienung ein (siehe Abbildung 12). Setzen Sie den Deckel wieder auf das Batteriefach.

Abbildung 12 - Einlegen der Batterien in die Fernbedienung

DE

4.7 Einstellen der Uhrzeit

Stellen Sie die Uhrzeit mit der Fernbedienung wie folgt ein:

1. Drücken Sie die CLK-Taste auf der Fernbedienung und halten Sie sie 3 Sekunden lang gedrückt. Auf dem Display der Fernbedienung blinkt die Stundenanzeige.
2. Drücken Sie die Auf- oder Ab-Taste, um die Stunde einzustellen.
3. Drücken Sie die rechte Richtungstaste, um zu bestätigen. Jetzt blinkt die Minutenanzeige.
4. Drücken Sie die Auf- oder Ab-Taste, um die Minuten einzustellen.
5. Drücken Sie die rechte Richtungstaste, um zu bestätigen. Der einzustellende Tag blinkt.
6. Drücken Sie die Links- oder Rechts-Taste, um den Tag einzustellen.
7. Drücken Sie die CLK-Taste, um die Eingabe zu bestätigen.

HINWEIS

Die Zeitanzeige der Fernbedienung dient ausschließlich zur Anzeige der aktuellen Uhrzeit und wird die geplante Reinigungszeit weder anzeigen noch beeinflussen.

4.8 Installieren der Bluebot Robotics App auf Ihrem Mobiltelefon

HINWEIS

• Stellen Sie sicher, dass Ihr Mobiltelefon mit dem WLAN verbunden ist.
• Wischen Sie auf Ihrem Bildschirm nach unten, um die Daten zu aktualisieren.
• Laden Sie die Bluebot Robotics App aus Google Play oder aus dem Apple Store auf Ihr Mobiltelefon herunter.
• Installieren Sie die Bluebot Robotics App auf Ihrem Mobiltelefon.
• Melden Sie sich an, falls Sie bereits ein Benutzerkonto haben, oder registrieren Sie sich. Für die Registrierung geben Sie bitte Benutzernamen, E-Mail-Adresse und Passwort ein.

Sie können jetzt die Bluebot Robotics App mit Ihrem Roboter verbinden. Siehe Abschnitt 4.9.

4.9 Verbinden der Bluebot Robotics App mit Ihrem Roboter

HINWEIS

Stellen Sie sicher, dass Ihr Mobiltelefon mit dem WLAN verbunden ist. Stellen Sie sicher, dass Ihr Telefon mit 2,4 GHz verbunden ist. Die App funktioniert nicht, wenn es mit 5 GHz verbunden ist.

1. Gehen Sie zum Startbildschirm und tippen Sie auf die n + ... -Schaltfläche.
2. Wählen Sie "Add Device".

BLAUPUNKT

73

Abbildung 13 - Gerät hinzufügen Abbildung 14 - Verbinden des Roboters

1. Wählen Sie den BluebotXE aus (siehe Abbildung 13).
2. Stellen Sie sicher, dass der Ein/Aus-Schalter am Roboter in der Position EIN ist.
3. Stellen Sie sicher, dass der Roboter sich im Standby-Modus befindet. (Drücken Sie die Ein/Aus-Taste, falls der Roboter gerade reinigt oder abgeschaltet ist.)
4. Drücken Sie die EIN/AUS-Taste am Roboter und halten Sie sie für drei Sekunden gedrückt. Das WLAN des Roboters wird aktiviert, und die Taste leuchtet blau auf.
5. Tippen Sie in der App auf "Reset". Die App wechselt zum Bildschirm „Config family Wifi" und zeigt das WLAN-Netzwerk an, mit dem Ihr Mobiltelefon verbunden ist.
6. Geben Sie das WLAN-Passwort des angezeigten WLAN-Netzwerks ein und tippen Sie auf „Next".
7. Halten Sie Ihr Mobiltelefon in die Nähe des Roboters.
8. Tippen Sie auf „Connect Robot's Wifi“. Die App wechselt zum WLAN-Auswahlbildschirm Ihres Mobiltelefons.
9. Wählen Sie aus der Liste der verfügbaren WLAN-Netzwerke die Option „blaupunkt_BB." Warten Sie, bis sich Ihr Mobiltelefon erfolgreich verbunden hat.
10. Kehren Sie zur App zurück. Die Mitteilung „Binding the Robot, please wait...“ wird angezeigt (siehe Abbildung 14).
11. Warten Sie, bis die Mitteilung ausgeblendet wird und Bluebot Robotics in der App angezeigt wird. Die Taste am Roboter leuchtet permanent auf.

Ihr Roboter ist jetzt mit der Bluebot Robotics App verbunden, und ist erfolgreich am Cloud-Server angemeldet.

Sie können Ihren Roboter nun über die App steuern. Weitere Informationen finden Sie in den Abschnitten 5.2 und 6.2.

Wenn die Verbindung fehlgeschlagen ist, leuchtet die Taste viermal rot auf. Versuchen Sie, das Problem folgendermaßen zu beheben:

1. Stellen Sie sicher, dass Ihr WLAN ordnungsgemäß funktioniert und Ihr Telefon damit verbunden ist.
2. Schalten Sie den Roboter aus, warten Sie 5 Minuten und versuchen Sie, den Roboter erneut hinzuzufügen.
3. Positionieren Sie den Roboter näher zum WLAN-Router in Ihrem Haus und versuchen Sie, den Roboter erneut hinzuzufügen.
4. Wenn Sie mit dem Netzwerk „blaupunkt_BB..“ verbunden sind, kann es vorkommen, dass auf Ihrem Telefon die Aufforderung erscheint, zu einem anderen WLAN-Netzwerk zu wechseln, da das WLAN-Netzwerk „blaupunkt_BB..“ nicht auf das Internet zugreifen kann. Wählen Sie die Option, dass Ihr Telefon mit dem WLAN „blaupunkt_BB..“ verbunden bleibt.

4.10 Installation von Alexa

Sie können Ihren Roboter mit der Alexa Sprachsteuerung bedienen. Um die Alexa Sprachsteuerung zu nutzen, müssen Sie die Amazon Bluebot Robotics App herunterladen. Zudem benötigen Sie ein Amazon-Konto.

HINWEIS

Änderungen an der App sind vorbehalten. Besuchen Sie unsere Website, um das vollständige Handbuch zur Amazon Bluebot Robotics App zu erhalten.

1. Stellen Sie sicher, dass Ihr Roboter mit der Bluebot Robotics App (iOS oder Android) verbunden und online ist. Siehe Abschnitt 4.9.
2. Melden Sie sich in Ihrem Amazon-Konto an.
3. Öffnen Sie die Alexa Skill-Homepage.
4. Suchen Sie nach „Bluebot Robotics“.
5. Klicken Sie auf die Schaltfläche Enable.
6. Geben Sie das Benutzerkonto und Passwort Ihrer Bluebot Robotics App ein, um sie mit dem Alexa Skill zu verknüpfen.

Bei einer erfolgreichen Verknüpfung zeigt das Display die Meldung „BluebotXE has been successfully linked" an. Jetzt können Sie mit der Nutzung der Sprachsteuerung beginnen.

BLAUPUNKT

5. BETRIEB

5.1 Vor dem Betrieb des Roboters

Stellen Sie folgende Punkte sicher, bevor Sie den Roboter starten:

• Sie haben den Bereich, der gereinigt werden soll, vorbereitet (siehe Abschnitte 4.3 und 4.4). Der Roboter wurde aufgeladen (siehe Abschnitt 4.5).
• Alle zerbrechlichen Gegenstände und Schnüre, Kleidung, Papier und lose Kabel wurden vom Boden entfernt.
• Alle Vorhänge und Gardinen wurden vom Boden angehoben, um Unfälle zu verhindern.
• Stellen Sie sicher, dass der Ein/Aus-Schalter eingeschaltet ist.
• Stellen Sie den Roboter in die Ladestation.

5.2 Betrieb des Roboters

Spot n. v. Drucken		Sle zweimal MODE auf der Fernbedienung.Wahlen Sie Modus 1.	Tippen Sie auf OPERATION.Wahlen Sie SPOT.	EN: Alexa, ask Bluebot to start area cleaningDE: Alexa, starte Spot-Reinigung mit Bluebot
Automatisch	Drucken Sie die Ein/Aus-Taste (ein-oder zweimal)*	Drucken Sie die ON/OFF-Taste (ein- oder zweimal)* oder wahren Sie Modus 2.	Tippen Sie auf START ** oder auf OPERATION und wahren Sie AUTO.	EN: Alexa, ask Bluebot to start cleaning DE: Alexa, starte die Reinigung mit Bluebot
Rand n. v. Drucken Sie		MODE auf der Fernbedienung.Wahlen Sie Modus 3.	Tippen Sie auf OPERATION.Wahlen Sie EDGE.	EN: Alexa, ask Bluebot to start edge cleaning DE: Alexa, starte Rand-Reinigung mit Bluebot
Zickzack n. v.	Drucken Sie	MODE auf der Fernbedienung.Wahlen Sie Modus 4.	Tippen Sie auf OPERATION.Wahlen Sie ZIGZAG.	EN: Alexa, ask Bluebot to start zigzag cleaning DE: Alexa, starte Zig-zag-Reinigung mit Bluebot

DE

Tabelle 8 - Aktivieren der Reinigungsmodi anhand verschiedener Steuerungsarten

Zur La destation schicken

n. v. Drucken

Sie HOME.

Tippen Sie auf "Re-charge" auf dem Betriebsbildschirm

EN: Alexa, ask Blue bot to start charging DE: Alexa, lade den Bluebot auf

• Abhängig vom Status des Roboters ** Nur möglich, wenn der Roboter sich im Standby-Modus befindet

5.3 Verwendung der Alexa-Sprachsteuerung

HINWEIS

Änderungen an der App sind vorbehalten. Besuchen Sie unsere Website, um das vollständige Handbuch zur Amazon Bluebot Robotics App zu erhalten.

Geben Sie die folgenden Befehle auf Deutsch:

Alexa, sage Bluebot starte die Reinigung

Alexa, sage Bluebot beende die Reinigung

Alexa, sage Bluebot starte Spot-Reinigung

Alexa, sage Bluebot starte Auto-Reinigung

Alexa, sage Bluebot starte Rand-Reinigung

Alexa, sage Bluebot starte Zig-Zag-Reinigung

Alexa, sage Bluebot starte Aufladung

Alexa, frage Bluebot wie ist der Status von

Stellen Sie zunächst sicher, dass die Apps ordnungsgemäß installiert sind (siehe Abschnitt 4.10). Sobald die Apps installiert und verbunden sind, können Sie Ihren Roboter mit der Sprachsteuerung von Alexa bedienen. Die folgenden Befehle sind verfügbar:

Geben Sie die folgenden Befehle auf Englisch:

6. PLANEN DER ROBOTERTÄTIGKEIT

Sie können die Reinigung durch den Roboter im automatischen Reinigungsmodus auf eine gewünschte Startzeit programmieren.

• Mit der Fernbedienung können Sie eine Startzeit einstellen, die für jeden Tag gilt (siehe Abschnitt 6.1).
• Mit der Bluebot Robotics App können Sie für jeden Wochentag eine andere Startzeit einstellen (siehe Abschnitt 6.2).

6.1 Planen des Roboterbetriebs mit der Fernbedienung

Drücken Sie die Taste PLAN auf der Fernbedienung, um einen Reinigungszyklus festzulegen. Beim Einstellen eines Zeitplans erfolgt die Planung mit Zeitintervallen.

Beispiel: Wenn die aktuelle Uhrzeit 8:00 Uhr ist und auf der Fernbedienung 01:00 eingestellt wird, so beginnt der Roboterbetrieb 1 Stunde später. Das bedeutet, dass 9:00 Uhr als geplante Reinigungszeit eingestellt wurde. Der Roboter startet den Reinigungszyklus jetzt automatisch jeden Tag um 9:00 Uhr.

HINWEIS

Das Zeitintervall verwendet Schritte von jeweils 30 Minuten.

1. Stellen Sie sicher, dass der Roboter im Standby- oder Lademodus ist.
2. Drücken Sie die PLAN-Taste auf der Fernbedienung und halten Sie sie 3 Sekunden lang gedrückt, um zur Zeitplanung zu gelangen. Die Stundenanzeige blinkt.
3. Drücken Sie die Auf- oder Ab-Taste, um die Stunde zu ändern.
4. Drücken Sie die Rechts-Taste, um die Minuten einzustellen.
5. Drücken Sie die Auf- oder Ab-Taste, um die Minuten zu ändern.
6. Drücken Sie die ON/OFF-Taste auf der Fernbedienung, während Sie sie auf den Roboter richten. Sie werden ein akustisches Signal vom Roboter vernehmen. Ihr Roboter wird den Reinigungszyklus jeden Tag zur eingestellten Uhrzeit starten.

Sie können bei Bedarf überprüfen, ob der Roboter bereits eingestellt wurde. Drücken Sie die PLAN-Taste, und Sie werden ein akustisches Signal vom Roboter vernehmen.

Annullieren eines Zeitplans:

1. Befolgen Sie die oben beschriebenen Schritte und setzen Sie das Zeitintervall auf 00:00
2. Die Zeitplanung wurde damit erfolgreich annulliert.

6.2 Planen des Roboterbetriebs mit der Bluebot Robotics App

Verwenden Sie die Bluebot Robotics App, um einen Reinigungszyklus zu programmieren. Sie können für jeden Tag eine andere Startzeit festlegen.

1. Tippen Sie auf „Schedule".
2. Tippen Sie auf einen Tag.
3. Stellen Sie die Startzeit für die Reinigung ein.
4. Tippen Sie auf "Submit", um die Einstellung zu speichern. Sie werden ein akustisches Signal vom Roboter vernehmen. Ihr Roboter beginnt am festgelegten Tag zur eingestellten Uhrzeit mit dem Reinigungszyklus.

Um eine Zeitplan-Einstellung zu löschen, gehen Sie wie folgt vor:

1. Tippen Sie auf einen Tag.
2. Tippen Sie auf „Delete".
3. Tippen Sie auf „Confirm“, um den Zeitplan zu löschen.

BLAUPUNKT

7. WARTUNG

7.1 Wartungszeitplan

Bitte beachten Sie folgende Punkte:

Aus Wartungsgründen empfehlen wir, nach jeder Verwendung Routineüberprüfungen durchzuführen. Austausch von Komponenten:

HEPA-FILTER: Bei normalem Gebrauch alle 6 Monate durch einen neuen Filter ersetzen - SEITENBÜRSTE: Bei normalem Gebrauch alle 6 Monate durch eine neue Bürste ersetzen - PRIMÄRFILTER: Bei normalem Gebrauch alle 2 Jahre durch einen neuen Filter ersetzen

HINWEIS

Die vorstehenden Angaben dienen nur zur Orientierung. Dies sind die empfohlenen Austauschintervalle, um optimale Ergebnisse sicherzustellen. Es ist jedoch unter Umständen nicht unbedingt notwendig, diese Intervalle einzuhalten. Benutzer können diese Teile wahlweise auch erst nach 1 Jahr, 2 Jahren oder später austauschen. Wir empfehlen dennoch, einige Teile regelmäßig auszutauschen, vor allem bei intensiver Nutzung des Roboters.

Aktivität Nach Jedem

Wöchentlich

Gebrauch

Reinigen Sie das Robotergehäuse und die Räder mit einem weichen Tuch.

Reinigen Sie den Staubbehälter und die Filter.

Reinigen Sie die Seitenbürsten mit einem weichen Tuch.

Reinigen Sie die Ladepole mit einem weichen Tuch.

Reinigen Sie die Ladestation mit einem weichen Tuch.

Reinigen Sie die Bürstensaugdüse und den

Ansaugkanal

(die Rollenbürste kann mit Wasser abgewaschen werden).

Reinigen Sie den Magnetsreifen mit einem weichen Tuch.

WARNUNG

Stellen Sie vor Wartungsarbeiten sicher, dass der Ein/Aus-Schalter ausgeschaltet ist und sich der Roboter nicht im Standby- oder im Ruhemodus befindet.

DE

7.2 Reinigung des Staubbehälters und der Filter

Zum Reinigen des Staubbehälters und der Filter gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass der Ein/Aus-Schalter ausgeschaltet ist.

1. Drücken Sie die Entriegelungstaste und ziehen Sie den Staubbehälter aus dem Roboter.

1. Öffnen Sie den Staubbehälter.

1. Nehmen Sie den Primärfilter heraus.

1. Nehmen Sie den HEPA-Filter heraus.

1. Entleeren Sie den Staubbehälter.
2. Waschen Sie den Staubbehälter und den Primärfilter mit Wasser aus und reinigen Sie den HEPA-Filter mit einer Bürste. Lassen Sie den Primärfilter an der Luft trocknen.

VORSICHT

Trocknen Sie den Primärfilter und den HEPA-Filter nicht bei direkter Sonneneinstrahlung.

1. Setzen Sie den Primärfilter und den HEPA-Filter in den Staubbehälter. Stellen Sie sicher, dass der Primärfilter vollständig trocken ist.
2. Stecken Sie den Staubbehälter in den Roboter.

BLAUPUNKT

81

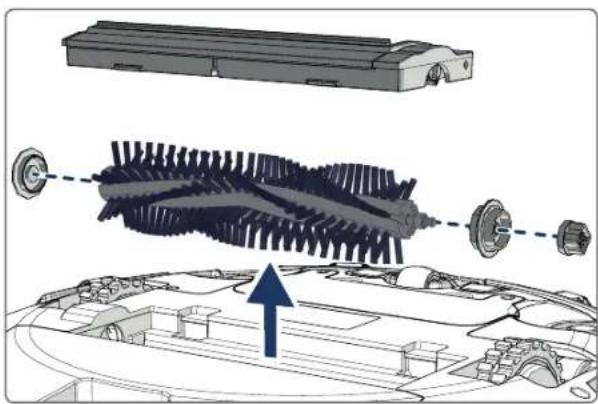

7.3 Reinigen der Bürstensaugdüse und des Ansaugkanals

1. Stellen Sie sicher, dass der Ein/Aus-Schalter ausgeschaltet ist.
2. Nehmen Sie den Rollenbürstensatz heraus, zerlegen Sie ihn und reinigen Sie ihn mit einem weichen Reinigungstuch oder Werkzeug. Die Rollenbürste kann mit Wasser gewaschen werden.
3. Reinigen Sie den Ansaugkanal und den Staubsensor mit einem weichen Reinigungstuch oder Werkzeug.

Vermeiden Sie, dass die Sensoren nass werden. Dies könnte den Roboter dauerhaft beschädigen.

VORSICHT

7.4 Austauschen der Batterie

Sie können eine neue Batterie im Blaupunkt Robotics-Online-Shop bestellen. Zum Austauschen der Batterie gehen Sie folgendermaßen vor:

1. Entfernen Sie die Schrauben an der Batterieabdeckung (siehe Abbildung 1; Pos. 7) mit einem Schraubendreher.
2. Entfernen Sie die Batterieabdeckung.
3. Nehmen Sie das Isolierband auf beiden Seiten der Batterie und halten Sie die Batterie an.
4. Nehmen Sie den Kabelstecker ab, der Batterie und Roboter verbindet.

Für eine längere Akkulaufzeit empfehlen wir die folgenden Maßnahmen:

• Wenn der Roboter für längere Zeit nicht benutzt werden soll, laden Sie die Batterie vor dem Gebrauch vollständig auf, schalten Sie den Roboter aus, entfernen Sie die Batterie und bewahren Sie sie an einem kühlen, trockenen Ort auf.
• Wenn der Roboter für mehr als drei Monate nicht benutzt werden soll, laden Sie den Roboter 12 Stunden lang auf, schalten Sie ihn aus, entfernen Sie die Batterie und bewahren Sie sie an einem kühlen, trockenen Ort auf.

8. FEHLERSUCHE

DE

8.1 Roboter-Anzeigen

Nr. Beschreibung Lichtfarbe Lichtverhalten Ton

1 Standby-Modus Blau Pulsierend Kein Ton
2 Betriebsmodus Blau Permanent Kein Ton
3 Andockmodus Rot Permanent Kein Ton
4 Ladend Pink Pulsierend Kein Ton
5 Vollständig geladen	Blau Permanent 5 Summtöne
6 Zeitplan bestätigt	Pink Permanent (2 Sekunden)		1 Summton
7 Zeitplan annulliert	Pink Blinken (2 Sekunden)	1 Summton
8 Niedriger Akkustand	Rot Permanent 4 Summtöne
9 Ein/Aus-Schalter ist ausgeschaltet	Pink Blinken	1 Summton
10 Stofffängerfehler	Blau Rot	Einmal aufleuchten Zweimal aufleuchten	1 Summton
11 Stufensensor- oder Radfehler	Blau Rot	Zweimal aufleuchten Zweimal aufleuchten	1 Summton
12 Rad überlastet	Blau Rot	Einmal aufleuchten Dreimal aufleuchten	1 Summton
13 Rollenbürste überlastet	Blau Rot	Zweimal aufleuchten Einmal aufleuchten	1 Summton
14 Seitebürste überlastet	Blau Rot	Einmal aufleuchten Einmal aufleuchten	1 Summton
15 Ruhemodus	Keine Kein Licht 2 Summtöne
16 Robotert aktiviert	Keine Kein Licht 3 Summtöne

8.2 Bluebot Robotics App Fehlerbenachrichtigung

Die Bluebot Robotics App zeigt eine Benachrichtigung an, wenn der Roboter einen Fehler festgestellt hat. Tippen Sie auf „Yes“, um den Bildschirm „Error detail“ zu öffnen.

Der Bildschirm „Error detail“ zeigt die Ursache und eine mögliche Lösung an. Tippen Sie auf „Search Robot vacuum cleaner“, der Roboter gibt daraufhin ein akustisches Signal von sich, um zu signalisieren, wo er sich gerade befindet.

8.3 Kontakt

Für weitere Informationen oder Hilfe wenden Sie sich bitte an:

support.blaupunktrobotics.eu [phone] [e-mail]

Unsere Website bietet außerdem eine Live-Chat-Funktion!

BLAUPUNKT

83

9. ENTSORGUNG

Dieses Symbol auf dem Material, dem Zubehör oder der Verpackung bedeutet, dass dieses Produkt nicht als Haushaltsmüll behandelt werden darf. Bitte entsorgen Sie dieses Gerät bei Ihrer zuständigen Sammelstelle für das Recycling von elektrischen und elektronischen Altgeräten. In der Europäischen Union und anderen europäischen Ländern gibt

es getrennte Sammelsysteme für elektrische und elektronische Altgeräte. Durch Gewährleistung, dass dieses Produkt ordnungsgemäß entsorgt wird, tragen Sie dazu bei, potenziell schädliche Auswirkungen auf die Umwelt und die Gesundheit der Menschen zu vermeiden, die andernfalls durch unsachgemäße Entsorgung dieses Produkts verursacht werden könnten. Das Recycling von Materialien hilft, tatsächliche Ressourcen zu schonen. Entsorgen Sie daher Ihre elektrischen und elektronischen Altgeräte nicht über den Hausmüll.

Entsorgen Sie Batterien nicht über den Hausmüll, sondern bringen Sie sie zu einer Sammelstelle oder einer Recyclingsanlage für Batterien.

Weitere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihrer Gemeinde, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt erworben haben.

10. TECHNISCHE SPEZIFIKATIONEN

DE

Produktcode BPK-VCBB1XE

Abmessungen 330 x 78 mm

Gewicht 2,38 kg

Spannung 100-240 V

Leistung bis zu 30 W

Geräuschpegel < 55 dB

Filtertyp HEPA- und Membranfilter

Batterie (Akku) 2150 mAh Lithium-Ionen

Betriebszeit 120 Minuten

Bluebot Robotics App iOS 8.0 oder höher

Android 5.0 oder höher

WLAN-Verbindung 2,4 GHz

Alexa Sprachsteuerung

Radflexibilitätsabstand 25 mm

Reinigungsfläche bis zu 120 m²

Ladezeit 240 Minuten

Kapazität des Staubbehälters 0,51

BLAUPUNKT

85

VORWORT

© 2018 Blaupunkt XEasy UM

Alexa, sage Bluebot starte die Reinigung

Alexa, sage Bluebot beende die Reinigung

Alexa, sage Bluebot starte Spot-Reinigung

Alexa, sage Bluebot starte Auto-Reinigung

Alexa, sage Bluebot starte Rand-Reinigung

Alexa, sage Bluebot starte Zig-Zag-Reinigung

Alexa, sage Bluebot starte Aufladung

Alexa, frage Bluebot wie ist der Status von

© 2018 Blaupunkt XEasy UM

Alexa, sage Bluebot starte die Reinigung

Alexa, sage Bluebot beende die Reinigung

Alexa, sage Bluebot starte Spot-Reinigung

Alexa, sage Bluebot starte Auto-Reinigung

Alexa, sage Bluebot starte Rand-Reinigung

Alexa, sage Bluebot starte Zig-Zag-Reinigung

Alexa, sage Bluebot starte Aufladung

Alexa, frage Bluebot wie ist der Status von

6. PROGRAMMIERUNG DES ROBOTERS

Alexa, sage Bluebot starte die Reinigung

Alexa, sage Bluebot beende die Reinigung

Alexa, sage Bluebot starte Spot-Reinigung

Alexa, sage Bluebot starte Auto-Reinigung

Alexa, sage Bluebot starte Rand-Reinigung

Alexa, sage Bluebot starte Zig-Zag-Reinigung

Alexa, sage Bluebot starte Aufladung

Alexa, frage Bluebot wie ist der Status von

10. TECHNISCHE DATEN

2.3 Produktsicherheit

WARNUNG!

3.2 Mitgeliefertes Zubehör

Abbildung 2 - Mitgeliefertes Zubehör

Nr. Beschreibung

1 Ladestation 2 Zusätzlicher HEPA-Filter 3 4 Stück Seitenbürsten (L = links, R = rechts) 4 Batterien für die Fernbedienung (2 Stück) 5 Reinigungsbürste 6 Fernbedienung 7 Magnetstreifen 8 Netzteil

Tabelle 4 - Mitgeliefertes Zubehör

3.3 Fernbedienung

Nr. Beschreibung

Alexa, sage Bluebot starte die Reinigung

Alexa, sage Bluebot beende die Reinigung

Alexa, sage Bluebot starte Spot-Reinigung

Alexa, sage Bluebot starte Auto-Reinigung

Alexa, sage Bluebot starte Rand-Reinigung

Alexa, sage Bluebot starte Zig-Zag-Reinigung

Alexa, sage Bluebot starte Aufladung

Alexa, frage Bluebot wie ist der Status von

7.1 Wartungsplan

Beachten Sie Folgendes:

Geben Sie folgende Befehle auf Englisch ein:

Geben Sie folgende Befehle auf Deutsch ein:

Alexa, sage Bluebot starte die Reinigung

Alexa, sage Bluebot beende die Reinigung

Alexa, sage Bluebot starte Spot-Reinigung

Alexa, sage Bluebot starte Auto-Reinigung

Alexa, sage Bluebot starte Rand-Reinigung

Alexa, sage Bluebot starte Zig-Zag-Reinigung

Alexa, sage Bluebot starte Aufladung

Alexa, frage Bluebot wie ist der Status von

BLAUPUNKT

217

6. PLANLEGGE MED ROBOTEN

Du kan planlegge med roboten for å starte rengjøring i Automatisk rengjøring til ønsket tid.

• Med fjernkontrollen kan du angi starttid som gjelder for hver dag, se seksjon 6.1.
• Med Bluebot Robotics-appen kan du angi ulike starttider for hver dag i uken, se 6.2.

© 2018 Blaupunkt XEasy UM

Tabelle 4 - Inkludiertes Zubehör

BLAUPUNKT

3.3 Fernbedienung

Nr. Beschreibung

Stellen Sie Folgendes sicher, bevor Sie den Roboter aktivieren:

Alexa, sage Bluebot starte die Reinigung

Alexa, sage Bluebot beende die Reinigung

Alexa, sage Bluebot starte Spot-Reinigung

Alexa, sage Bluebot starte Auto-Reinigung

Alexa, sage Bluebot starte Rand-Reinigung

Alexa, sage Bluebot starte Zig-Zag-Reinigung

Alexa, sage Bluebot starte Aufladung

Alexa, frage Bluebot wie ist der Status von

BLAUPUNKT

6. ZEITPLANUNG FÜR ROBOTER

Bitte beachten Sie Folgendes:
