| Type de produit | Cloueuse pneumatique pour construction |
| Marque | Makita |
| Modèle | AN510H |
| Dimensions (L x H x P) | 260 mm x 255 mm x 111 mm |
| Poids net | 1,3 kg |
| Pression d'air | 0,98 – 2,26 MPa (9,8 – 22,6 bar) |
| Longueur de clou (bande) | 25 mm – 50 mm |
| Longueur de clou (fils métalliques) | 27 mm – 50 mm |
| Capacité en clous (bande) | 200 pièces |
| Capacité en clous (fils métalliques) | 200 ou 400 pièces |
| Diamètre min. du tuyau d'air | 5,0 mm |
| Alimentation | Air comprimé uniquement (ne pas utiliser de gaz) |
| Utilisations | Fixation de solives, chevrons, charpente 2" x 4" |
| Réglage de profondeur | 0 à 6 mm (un tour = 0,8 mm) |
| Modes de clouage | Intermittent (précision) et continu (rapidité) |
| Accessoires fournis | Crochet, adaptateur panneau, adaptateur plancher |
| Niveau de pression sonore | 83 dB (A) |
| Niveau de puissance sonore | 96 dB (A) |
| Vibration (accélération pondérée) | 3,5 m/s² |
| Lubrification | Huile à outil pneumatique (via chambre à air ou 2-3 gouttes dans le raccord) |
| Entretien | Vidanger, nettoyer, vérifier joints, ranger au sec |
| Sécurité | Élément de contact, gâchette, ne pas modifier, port de lunettes et protection auditive |
FOIRE AUX QUESTIONS - AN510H MAKITA
Questions des utilisateurs sur AN510H MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Agrafeuse électrique au format PDF gratuitement ! Retrouvez votre notice AN510H - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AN510H de la marque MAKITA.
MODE D'EMPLOI AN510H MAKITA
| GB | Construction Nailer | Instruction Manual |
| F | Cloueuse pour travaux de construction | Manuel d'instructions |
| D | Baunagler | Betriebsanleitung |
| I | Chiodatrice a bobina | Istruzioni per l'uso |
| NL | Nagelpistool voor bouwwerk | Gebruiksaanwijzing |
| E | Clavadora de clavos para la construcción | Manual de instrucciones |
| P | Pregador para construção Manual de instruções | |
| DK | Konstruktionssømpistol Brugsanvisning | |
| GR | Οικοδομικός καρφωτήρας Οδηγίες χρήσεως | |

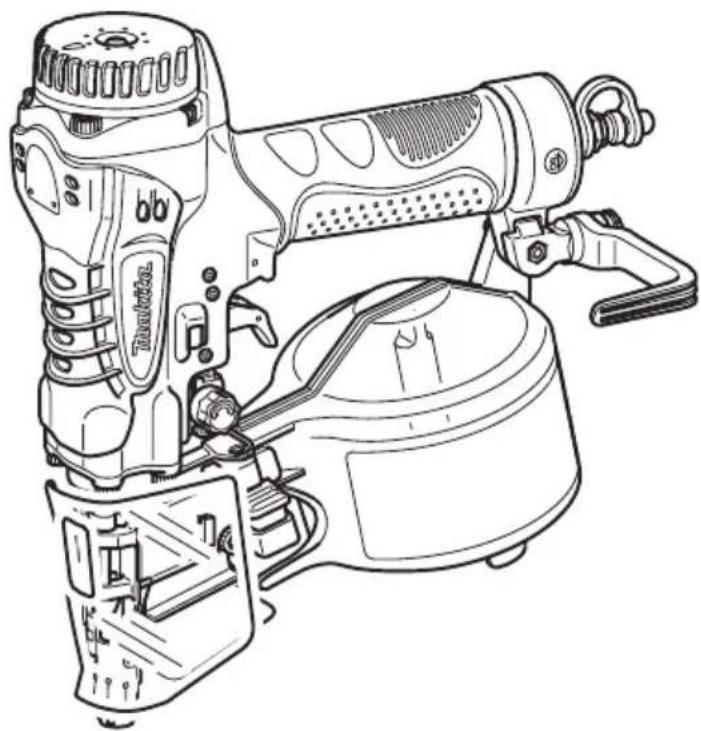

AN510H
| 1 Sortie d'air à la minute du compresseur | 9 V i s | 19 Guide clou |
| 10 Crochet | 20 Dispositif d'alimentation | |
| 2 Fréquence de clouage (clous/min) | 11 Saillie | 21 Gâchette |
| 12 Adaptateur de bec | 22 Pièce | |
| 3 Dispositif de réglage | 13 Élément de contact | 23 Levier de changement de mode |
| 4 Peu profond | 14 Levier | 24 Bouchon |
| 5 P r o f o n d | 15 Porte | 25 Robinet de vidange |
| 6 Trop profond | 16 Dispositif d'ajustement | 26 Filtre à air |
| 7 A u r a s | 17 Plaque de changement | 27 Réservoir d'huile |
| 8 Pas assez profond | 18 Flèche | 28 Huile à outil pneumatique |
SPECIFICATIONS
| Modèle AN510H | |
| Pression d'air 0,98 – 2,26 MPa | (9,8 – 22,6 bar) |
| Longueur de clou | Clous reliés par fils métalliques 27 mm – 50 mmClous reliés par bande 25 mm – 50 mm |
| Capacité en clous | Clous reliés par fils métalliques 200 pièces, 400 piècesClous reliés par bande 200 pièces |
| Diamètre min. du tuyau 5,0 mm | |
| Dimensions (L x H x P) 260 mm x 255 mm x 111 mm | |
| Poids net 1,3 kg | |
- Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
- Note : Les spécifications peuvent varier suivant les pays.
Utilisations
L'outil est conçu pour les travaux intérieurs préliminaires tels que la fixation des solives de plancher et des chevrons, ainsi que pour les travaux de charpente dans les maisons à ossature 2" x 4".
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT :
PAR MESURE DE SÉCURITÉ, DES PRÉCAUTIONS DE BASE DOIVENT ÊTRE PRISES LORS DE L'UTILISATION DE CET OUTIL, AFIN DE RÉDUIRE LES RISQUES DE BLESSURE. CES MESURES COMPRENNENT LES SUIVANTES :
LISEZ TOUTES LES INSTRUCTIONS.
- Par mesure de sécurité personnelle et pour assurer une utilisation et un entretien adéquats, veuillez lire ce manuel d'instructions avant d'utiliser l'outil.
- Portez toujours des lunettes de sécurité pour protéger vos yeux contre toute blessure au contact de la poussière ou d'un clou.
AVERTISSEMENT :
L'employeur a la responsabilité d'imposer le port d'un dispositif de protection des yeux aux utilisateurs des outils et à toute personne présente dans l'aire de travail.
- Pour l'Australie et la Nouvelle-Zélande uniquement Portez toujours des lunettes de sécurité et une visière pour protéger vos yeux contre toute blessure au contact de la poussière ou d'un clou. Les lunettes de sécurité et la visière doivent être conformes aux exigences de la norme AS/NZS 1336.
AVERTISSEMENT :
L'employeur a la responsabilité d'imposer le port d'un dispositif de protection des yeux aux utilisateurs des outils et à toute personne présente dans l'aire de travail.


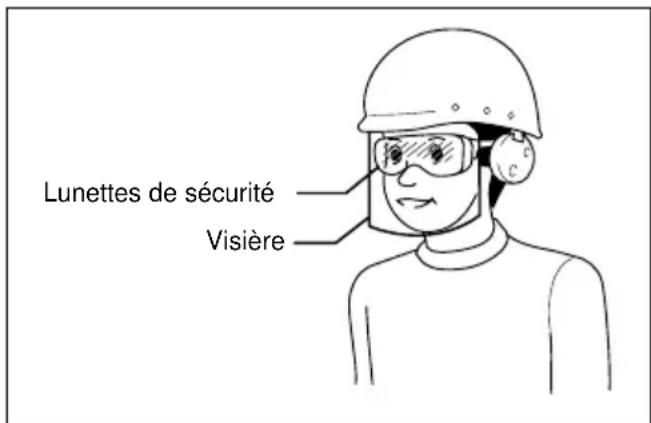

Lunettes de sécurité Visière- Portez une protection d'oreilles pour les protéger contre le bruit, et portez un casque de sécurité. Les vêtements portés doivent être légers et ne doivent pas être amples. Veuillez boutonner ou rouler vos manches. Ne portez pas de cravate.
- Il est dangereux de travailler trop vite ou d'appliquer une charge de travail excessive à l'outil. Manipulez l'outil avec soin. N'utilisez pas l'outil si vous avez consommé de l'alcool, des médicaments, etc.
- Conseils généraux pour l'utilisation des outils :
- Gardez toujours à l'esprit que l'outil contient des clous.
- L'outil ne doit jamais être pointé vers vous-même ou vers une autre personne, qu'il contienne ou non des clous.
-
Ne mettez pas l'outil en marche avant qu'il ne soit fermement placé sur la pièce à travailler.
-
Respectez votre outil en tant qu'instrument de travail.
-
Évitez tout chahut.
-
L'outil ne doit jamais être saisi ou transporté en posant un doigt sur la gâchette.
-
Ne mettez jamais de clous dans l'outil alors que l'une de ses commandes est activée.
-
Ne branchez jamais l'outil sur une source d'alimentation autre que celle spécifiée dans les instructions d'utilisation et consignes de sécurité qui l'accompagnent.
- Aucun outil défectueux ne doit être utilisé.
- Des étincelles s'échappent parfois de l'outil pendant son utilisation. N'utilisez pas l'outil près de substances ou matériaux volatiles ou inflammables tels que l'essence, le diluant, la peinture, le gaz, les adhésifs, etc. Ils risqueraient de prendre feu, d'exploser et de causer une blessure grave.
- L'aire de travail doit être suffisamment éclairée pour assurer la sécurité du travail. L'aire de travail doit être maintenue propre et exempte de déchets. Prenez particulièrement soin d'avoir une bonne assise et une bonne position d'équilibre.
- Seules les personnes qui participent au travail doivent pénétrer dans l'aire de travail. Les enfants, tout particulièrement, doivent être maintenus à l'écart en tout temps.
- Il se peut que des réglementations locales s'appliquent concernant les niveaux de bruit permis. Veuillez les respecter. Dans certains cas, des volets doivent être installés pour réduire le bruit.
- Ne modifiez pas l'élément de contact : il permet de prévenir toute décharge accidentelle et doit donc être laissé en place. Il est également très dangereux de fixer la gâchette en position de marche. Il ne faut jamais essayer d'immobiliser la gâchette. N'utilisez jamais un outil dont une des commandes est inutilisable, déconnectée, modifiée ou ne fonctionne pas correctement.
- Par mesure de précaution et pour augmenter la durée de vie de l'outil, réglez-le toujours à l'intérieur de la plage de pression d'air spécifiée, soit 0,98 – 2,26 MPa (9,8 – 22,6 bar). Ne dépassez jamais la pression maximale recommandée de 2,26 MPa (22,6 bar). L'outil ne doit pas être raccordé à une source dont la pression peut dépasser 3,39 MPa (33,9 bar).
- Assurez-vous que la pression fournie par le système d'air comprimé ne dépasse pas la pression maximale permise de l'outil. Réglez d'abord la pression d'air sur la plus petite valeur de pression recommandée (voir SPÉCIFICATIONS).
- Cet outil doit être exclusivement utilisé avec de l'air comprimé. L'utilisation d'une bouteille de gaz (dioxyde de carbone, oxygène, nitrogène, hydrogène, air, etc.) ou de gaz combustible (hydrogène, propane, acétylène, etc.) comme source de pression de cet outil entraînera une explosion et risque de causer une blessure grave.
- Avant d'utiliser l'outil, assurez-vous qu'il est en bon état et qu'aucune de ses vis n'est desserrée. Le cas échéant, serrez les vis.
- Assurez-vous que tous les dispositifs de sécurité sont en état de fonctionner avant d'utiliser l'outil. En principe cet outil ne fonctionne pas si vous appuyez seulement sur la gâchette ou si vous appuyez simplement le bras de contact contre le bois. Il ne doit fonctionner que lorsque ces deux actions sont exécutées. Retirez les clous de l'outil et tirez le pousseur à fond pour vérifier l'absence de tout vice de fonctionnement.
- Pour éviter tout risque de choc électrique, de fuite de gaz, d'explosion, etc., provoqué par le contact avec des fils dénudés, des conduites ou des tuyaux de gaz, vérifiez le mur, le plafond, le plancher, le toit ou toute autre pièce où vous clouez.
- Utilisez uniquement les clous spécifiés dans ce manuel. L'outil risque de mal fonctionner si vous utilisez tout autre type de clou.
- Il ne faut jamais utiliser les outils de clouage qui portent l'indication "Ne pas utiliser dans un échafaudage ou sur une échelle" pour des applications particulières, telles que par exemple :
- lorsque, pour changer d'emplacement de clouage, il faut utiliser un échafaudage, un escalier, une échelle ou une structure similaire, par exemple lorsque vous clouez des lattes de toit ;
- pour fermer des boîtes ou caisses ;
- pour installer des dispositifs de sécurité, par exemple, sur un véhicule ou un wagon.
- Seules les personnes ayant pris connaissance du fonctionnement de l'outil doivent être autorisées à l'utiliser.
- Avant de procéder au clouage, assurez-vous que personne ne se trouve près de vous. N'essayez jamais de clouer une pièce en même temps des côtés intérieur et extérieur. Cela est très dangereux, puisque les clous risquent alors de défoncer la pièce ou d'être projetés.
- Regardez où vous posez les pieds et assurez-vous d'un bon équilibre pendant l'utilisation de l'outil. Assurez-vous qu'il n'y a personne sous vous lorsque vous travaillez dans un endroit élevé, et fixez le tuyau d'air de sorte qu'il ne risque pas de se détacher s'il est brusquement secoué ou s'il se coince.
- Sur les toits et autres endroits élevés, clouez en vous déplaçant vers l'avant. Vous risquez de perdre pied si vous clouez en vous déplaçant à reculons. Lorsque vous clouez sur une surface verticale, faites-le du haut vers le bas. De cette façon le travail de clouage sera moins exigeant physiquement.
- Le clou risque de se plier ou l'outil de se bloquer si vous clouez par inadvertance dans un nœud ou sur un autre clou. Le clou risque alors d'être projeté et de frapper quelqu'un, ou bien l'outil lui-même risque de réagir de manière dangereuse. Choisissez l'emplacement des clous avec soin.
- N'abandonnez pas pour une période prolongée un outil chargé ou un compresseur d'air sous pression exposé au soleil à l'extérieur. Assurez-vous de toujours déposer l'outil en un endroit où la poussière, le sable, les copeaux et corps étrangers ne risquent pas d'y pénétrer.
- Ne pointez jamais la sortie d'éjection vers une personne se trouvant à proximité. Gardez les mains et les pieds à l'écart de la zone de la sortie d'éjection.
- Lorsque le tuyau d'air est raccordé, ne transportez pas l'outil avec le doigt sur la gâchette et ne le passez pas à quelqu'un dans cette condition. Le déclenchement accidentel de l'outil peut être extrêmement dangereux.
- Manipulez l'outil prudemment. La pression élevée à l'intérieur de l'outil représente un danger si une fissure est provoquée par une manipulation brusque (en l'échappant ou le heurtant). Ne tentez jamais de tailler ou graver une inscription sur l'outil.
- Cessez immédiatement le clouage si vous notez une anomalie ou un fonctionnement inhabituel de l'outil.
-
Déconnectez toujours le tuyau d'air et retirez tous les clous dans les cas suivants :
-
Lorsque l'outil est laissé sans surveillance.
- Avant d'effectuer tout travail d'entretien ou de réparation sur l'outil.
- Avant de retirer des clous coincés.
- Avant de déplacer l'outil vers un autre lieu.
- Procédez au nettoyage et à l'entretien de l'outil dès votre travail terminé. Maintenez l'outil en excellente condition. Lubrifiez les pièces mobiles pour éviter qu'elles ne rouillent et pour limiter l'usure entraînée par la friction. Retirez toute poussière déposée sur les pièces.
- Ne modifiez pas l'outil sans l'autorisation de Makita.
- Confiez régulièrement l'outil à un centre de service après-vente agréé Makita pour une inspection.
- Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, son entretien et sa réparation doivent être effectués dans un centre de service après-vente agréé Makita, exclusivement avec des pièces de rechange Makita.
- Utilisez uniquement l'huile à outil pneumatique spécifiée dans ce manuel.
- Ne jamais raccorder l'outil à un conduit d'air comprimé dont la pression maximale permise ne dépasse pas de 10% celle de l'outil. Assurez-vous que la pression fournie par le système d'air comprimé ne dépasse pas la pression maximale permise de l'outil. Réglez d'abord la pression d'air sur la plus petite valeur de pression recommandée.
- Ne pas essayer de maintenir en position enfoncée la gâchette ou l'élément de contact avec un bout de ruban ou de fil. Il y a risque de décès ou de blessure grave.
- Vérifiez toujours l'élément de contact, tel qu'indiqué dans ce manuel. Des clous risquent d'être projetés par accident si le mécanisme de sécurité ne fonctionne pas correctement.
CONSERVEZ CES INSTRUCTIONS.
INSTALLATION
Sélection du compresseur (Fig. 1)
Le compresseur d'air doit répondre aux exigences de la norme EN60335-2-34.
Le compresseur d'air doit répondre aux exigences de la norme ANSI B19.3.
Choisissez un compresseur dont la capacité de pressurisation et de sortie d'air assurera un bon rapport qualité/coût. Le graphique indique la relation entre la fréquence de clouage, la pression applicable et la sortie d'air du compresseur.
Ainsi, par exemple, un clouage à raison d'environ 60 clous par minute avec une pression de 1,77 MPa (17,7 bar) nécessite une sortie d'air supérieure à 40 litres/min.
Un régulateur de pression doit être utilisé si la pression d'air fournie dépasse la capacité nominale de l'outil. Autrement, l'utilisateur et les personnes présentes courent un risque de blessure grave.
Sélection du tuyau d'air (Fig. 2)
Utilisez un tuyau d'air résistant aux pressions élevées.
Le tuyau d'air utilisé doit être le plus gros et le plus court possible, pour assurer un travail de clouage continu et efficace.
ATTENTION :
- La capacité d'entraînement de l'outil risque de diminuer si la sortie d'air du compresseur est faible ou si le tuyau d'air est trop long ou d'un diamètre trop petit pour la fréquence de clouage.
Lubrification
Pour assurer une performance maximale, installez une chambre à air (qui contient le réservoir d'huile, le régulateur et le filtre à air) le plus près possible de l'outil. Ajustez le réservoir d'huile de sorte qu'une goutte d'huile soit fournie tous les 30 clous. (Fig. 3)
Si vous n'utilisez pas de chambre à air, graissez l'outil en versant deux (2) ou trois (3) gouttes d'huile à outil pneumatique dans le raccord à air. Cette opération doit être effectuée avant et après l'utilisation. Pour assurer une lubrification adéquate, il faut faire déclencher l'outil à quelques reprises après l'insertion de l'huile à outil pneumatique. (Fig. 4)
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
- Toujours déconnectez le tuyau avant de régler l'outil ou de vérifier son fonctionnement.
Réglage de la profondeur de clouage (Fig. 5 et 6)
ATTENTION :
- Toujours déconnectez le tuyau avant de régler la profondeur de clouage.
Si les clous sont plantés trop profondément, tournez le dispositif de réglage dans le sens des aiguilles d'une montre.
Si les clous ne sont pas plantés assez profondément, tournez le dispositif de réglage dans le sens contraire des aiguilles d'une montre.
La plage de réglage s'étend de 0 à 6 mm. (Un tour complet correspond à un réglage de 0,8 mm.)
Crochet (Fig. 7)
ATTENTION :
- Toujours débranchez le tuyau avant de suspendre l'outil avec le crochet.
- Ne jamais suspendre l'outil à un ceinturon, etc. L'outil pourrait se déclencher accidentellement, ce qui est dangereux.
Le crochet est pratique pour suspendre l'outil temporairement. Ce crochet s'installe d'un côté comme de l'autre de l'outil.
Posez le crochet de l'autre côté, puis fixez-le à l'aide de la vis.
Adaptateur de panneau et adaptateur de plancher (Fig. 8)
ATTENTION :
- Déconnectez le tuyau avant d'installer ou de retirer l'adaptateur de bec.
Fixez l'adaptateur de panneau pour les panneaux de plâtre et autres panneaux latéraux, et l'adaptateur de plancher pour les planchers. L'adaptateur de panneau est fixé au couvercle de l'élément de contact en usine.
Si l'adaptateur de bec est difficile à retirer, utilisez un tournevis à pointe plate ou un outil similaire.
Remplacement de l'adaptateur de bec (Fig. 9)
Retirez l'adaptateur de bec en le saisissant par le haut et en tirant vers le bas.
Pour fixer l'adaptateur de bec à l'élément de contact, pressez-le à fond contre l'élément de contact.
Pression d'air standard et méthode de réglage
- Pour ajuster la pression d'air, reportez-vous au tableau ci-dessous.
- Tournez complètement le dispositif de réglage de la profondeur de clouage dans le sens contraire des aiguilles d'une montre.
- Faites un test de clouage. Si les clous sont plantés trop profondément, tournez le dispositif de réglage dans le sens des aiguilles d'une montre. S'il n'est pas possible de régler l'outil sur la profondeur de clouage désirée, réglez-le sur une pression d'air plus élevée.
| Application Pression d'air standard | |
| Clouage pour literie en bois 1,77 MPa (18 kgf/cm2) | |
| Clouage pour plaques de plâtreClouage pour matériaux intérieurs | 0,98 MPa (10 kgf/cm2) |
| Clouage pour matériaux de plancher | 1,57 MPa (16 kgf/cm2) |
ASSEMBLAGE
ATTENTION :
- Déconnectez le tuyau d'air avant de charger la cloueuse.
Chargement de la cloueuse
ATTENTION :
- Assurez-vous que la plaque de soutien de la bobine est réglée sur la graduation correspondant aux clous utilisés.
Déconnectez le tuyau d'air de l'outil.
Sélectionnez des clous adéquats pour le type de travail à effectuer. Enfoncez le levier de fermeture et ouvrez le bouchon du magasin. (Fig. 10)
Choisissez des clous qui conviennent au type de travail à effectuer. Enfoncez le levier de fermeture et ouvrez le bouchon du magasin.
Soulevez et tournez la plaque de soutien de la bobine, de sorte que la flèche correspondant à la taille de clou indiquée sur la plaque pointe vers la valeur de graduation correspondante sur le magasin. Si vous utilisez l'outil alors que la plaque de soutien de la bobine de clous n'est pas placée sur la bonne position, l'alimentation en clous risque d'être mauvaise et l'outil risque de mal fonctionner. (Fig. 11)
Placez la bobine de clous sur la plaque de soutien. Débobinez assez de clous pour atteindre la griffe d'alimentation. Placez le premier clou dans le canal d'entraînement et le second clou dans la griffe d'alimentation. Placez les clous non embobinés sur le dispositif d'alimentation. Fermez lentement le bouchon du magasin jusqu'à ce qu'il se verrouille, après vous être assuré que la bobine de clous est bien installée dans le magasin. (Fig. 12)
Raccordement du tuyau d'air
Glissez la douille à air du tuyau d'air dans le raccord à air de la cloueuse. Assurez-vous que la douille à air est verrouillée fermement en position lorsque vous installez le raccord à air. Un raccord à tuyau doit être installé sur ou près de l'outil de sorte que le réservoir de pression se vide au moment de la déconnexion du raccord d'adduction d'air.
UTILISATION
ATTENTION :
- Assurez-vous que tous les dispositifs de sécurité sont en état de fonctionner avant d'utiliser l'outil.
-
Pour clouer, vous pouvez placer l'élément de contact contre la pièce et appuyer sur la gâchette, ou
-
appuyer d'abord sur la gâchette puis placer l'élément de contact contre la pièce. (Fig. 13 et 14)
- La méthode (1) convient bien au clouage intermittent, lorsque vous désirez enfoncer les clous soigneusement, avec une grande précision. La méthode (2) convient bien au clouage continu.
ATTENTION :
- Toutefois, si l'outil est réglé en mode de "clouage intermittent", AVEC LA GÂCHETTE MAINTENUE À MICOURSE, vous risquez de clouer par inadvertance si l'élément de contact touche à nouveau la pièce à travailler ou toute autre surface sous l'effet du recul.
Pour éviter ce clouage accidentel, procédez comme suit :
A. N'appliquez pas une pression excessive lorsque vous posez l'élément de contact contre la pièce à travailler.
B. Appuyez à fond sur la gâchette et maintenez-la dans cette position 1 ou 2 secondes après le clouage.
- Pour la méthode N° (1), réglez le levier de changement de mode sur la position
Pour la méthode N° (2), réglez le levier de changement de mode sur la position
Après avoir modifié la méthode de clouage avec le levier de changement de mode, assurez-vous toujours que le levier de changement de mode est correctement réglé sur la position qui correspond à la méthode de clouage désirée. (Fig. 15 et 16)
Découpage de la bande de clous (Flg. 17)
ATTENTION :
- Verrouillez déconnectez le tuyau avant de découper la bande.
Détachez la bande sortie dans le sens de la flèche lorsque vous utilisez les clous en bande.
ENTRETIEN
ATTENTION :
- Déconnectez toujours le tuyau d'air de l'outil avant d'effectuer tout travail d'inspection ou d'entretien.
Cloueuse bloquée (Fig. 18 et 19)
ATTENTION :
- Avant de débloquer la cloueuse, vous devez déconnecter le tuyau et retirer les clous du magasin.
Lorsque la cloueuse se bloque, procédez comme suit :
Ouvrez le bouchon du magasin et retirez la bobine de clous. Insérez une petite tige ou un objet similaire dans la sortie d'éjection et frappez dessus légèrement avec un marteau pour retirer les clous coincés dans la sortie d'éjection. Remettez en place la bobine de clous et fermez le bouchon du magasin.
Vidange de l'outil
Retirez le tuyau de l'outil. Placez l'outil de sorte que le raccord à air soit orienté vers le plancher. Vidangez le plus possible.
Nettoyage de l'outil
Le fer pulvérulent qui adhère à l'aimant s'enlève facilement à l'aide d'une poire soufflante.
Bouchon (Fig. 20)
Après l'utilisation, déconnectez le tuyau d'air. Mettez ensuite le bouchon sur le raccord à air.
Rangement
Après l'utilisation, vous devez ranger la cloueuse dans un emplacement chaud et sec.
Entretien du compresseur, de la chambre à air et du tuyau d'air
Après l'utilisation, videz toujours le réservoir du compresseur et le filtre à air. L'outil risque de mal fonctionner ou de tomber en panne si l'humidité y pénètre. (Fig. 21 et 22)
Vérifiez régulièrement le chambre à air pour vous assurer que le réservoir d'huile contient assez d'huile à outil pneumatique. Les joints toriques s'useront rapidement s'ils ne sont pas toujours bien graissés. (Fig. 23)
Gardez le tuyau d'air à l'écart de la chaleur (plus de 60°C ou 140°F) et des produits chimiques (diluant, acides puissants, substances alcalines). Il faut également faire courir le tuyau à l'écart des obstacles où il risquerait de se coincer pendant l'utilisation de l'outil.
Les tuyaux doivent également être placés à l'écart des bords tranchants et de toute surface pouvant entraîner l'endommagement ou l'abrasion du tuyau. (Fig. 24)
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation et tout travail d'entretien ou de réglage doivent être effectués par un Centre de service après-vente agréé Makita, avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
- Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins mentionnées dans le présent mode d'emploi.
Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.
- Clous
• Tuyaux d'air - Lunettes de sécurité
DEUTSCH
Übersicht
Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes des documents standardisés suivants;
EN792 conformément aux Directives du Conseil, 98/37/EG.
DEUTSCH
Représentant agréé en Europe : Erkende vertegenwoordiger in Europa:
Pour les pays d'Europe uniquement
Bruit et vibrations
Les niveaux de bruit ponderes types A sont:
niveau de pression sonore: 83 dB (A)
niveau de puissance du son: 96 dB (A)
Incertitude (K) : 1,5 dB (A)
- Porter des protecteurs anti-bruit. -
L'accélération pondérée est de 3,5m/s ^2
Ces valeurs ont été obtenues selon EN792.
