| Producttype | Pneumatische spijkerpistool voor constructie |
| Merk | Makita |
| Model | AN510H |
| Afmetingen (L x H x D) | 260 mm x 255 mm x 111 mm |
| Netto gewicht | 1,3 kg |
| Luchtdruk | 0,98 – 2,26 MPa (9,8 – 22,6 bar) |
| Nagellengte (band) | 25 mm – 50 mm |
| Nagellengte (metaaldraden) | 27 mm – 50 mm |
| Nagelcapaciteit (band) | 200 stuks |
| Nagelcapaciteit (metaaldraden) | 200 of 400 stuks |
| Min. diameter luchtslang | 5,0 mm |
| Voeding | Uitsluitend perslucht (geen gas gebruiken) |
| Toepassingen | Bevestigen van balken, spanten, houtskelet 2" x 4" |
| Diepte-instelling | 0 tot 6 mm (één draai = 0,8 mm) |
| Spijkerstanden | Intermitterend (precisie) en continu (snelheid) |
| Bijgeleverde accessoires | Haak, paneeladapter, vloeradapter |
| Geluidsdrukniveau | 83 dB(A) |
| Geluidsvermogenniveau | 96 dB(A) |
| Trilling (gewogen versnelling) | 3,5 m/s² |
| Smering | Pneumatisch gereedschapsolie (via luchtkamer of 2-3 druppels in de koppeling) |
| Onderhoud | Afvoeren, reinigen, pakkingen controleren, droog opbergen |
| Veiligheid | Contactelement, trekker, niet wijzigen, draag een veiligheidsbril en gehoorbescherming |
Veelgestelde vragen - AN510H MAKITA
Gebruikersvragen over AN510H MAKITA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische nietmachine in PDF-formaat gratis! Vind uw handleiding AN510H - MAKITA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AN510H van het merk MAKITA.
GEBRUIKSAANWIJZING AN510H MAKITA
| Verklaring van algemene gegevens | ||
| 1 Compressor luchtopbrengst per minuut | 10 Haak | 20 Toevoer |
| 11 Uitsteeksel | 21 Trekker | |
| 2 Aandrijffrequentie (keer/minuut) | 12 Neusadapter | 22 Werkstuk |
| 3 Stelknop | 13 Contactelement | 23 Keuzehendel |
| 4 Ondiep | 14 Hendel | 24 Dop |
| 5 Diep | 15 Deur | 25 Aftapkraan |
| 6 Te diep | 16 Afstellen | 26 Luchtfilter |
| 7 V I a k | 17 Rolsteunplaat | 27 Oliespuit |
| 8 Te ondiep | 18 Pijl | 28 Pneumatische olie |
| 9 Schroef | 19 Nagelgeleider | |
TECHNISCHE GEGEVENS
| Model AN510H | |
| Luchtdruk 0,98 – 2,26 MPa (9,8 – 22,6 bar) | |
| Nagellengte | Draad-type nagelrol 27 mm – 50 mmBand-type nagelrol 25 mm – 50 mm |
| Capaciteit nagelmagazijn | Draad-type nagelrol 200 st., 400 st.Band-type nagelrol 200 st. |
| Min. diameter slang 5,0 mm | |
| Afmetingen (L x H x B) 260 mm x 255 mm x 111 mm | |
| Netto gewicht 1,3 kg | |
- In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- Opmerking: De technische gegevens kunnen van land tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor preliminair binnenwerk zoals het bevestigen van kinderbalken of daksparren en houtwerk in 2" x 4" huizen.
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN
WAARSCHUWING:
BIJ HET GEBRUIK VAN DIT GEREEDSCHAP DIENEN DE BASISVEILIGHEIDSMAATREGELEN, INCLUSIEF DE ONDERSTAANDE MAATREGELEN, ALTIJD TE WORDEN OPGEVOLGD OM HET GEVAAR VOOR VERWONDINGEN TE BEPERKEN:
LEES ALLE VOORSCHRIFTEN.
- Om uw persoonlijke veiligheid en een correcte bediening en onderhoud van het gereedschap te verzekeren, dient u deze gebruiksaanwijzing te lezen voordat u het gereedschap in gebruik neemt.
- Draag altijd een veiligheidsbril om uw ogen te beschermen tegen stof en mogelijke verwonding door nagels.
WAARSCHUWING:
Het is de verantwoordelijkheid van de werkgever erop toe te zien dat de gebruikers van het gereedschap en andere personen die zich dicht bij de werkplek bevinden altijd oogbescherming dragen.
- Alleen voor Australië en Nieuw-Zeeland
Draag altijd een veiligheidsbril en gezichtsbeschermer om uw ogen te beschermen tegen letsel door stof of nagels. De veiligheidsbril en gezichtsbeschermer dienen te voldoen aan de vereisten van AS/NZS 1336.
WAARSCHUWING:
Het is de verantwoordelijkheid van de werkgever erop toe te zien dat de gebruikers van het gereedschap en andere personen die zich dicht bij de werkplek bevinden altijd oogbescherming dragen.


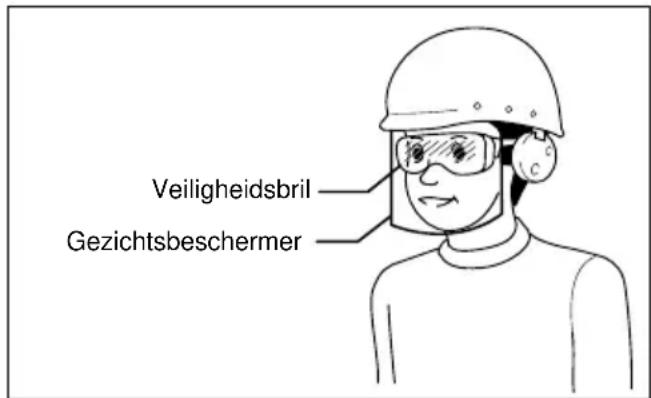

Veiligheidsbril Gezichtsbeschermer- Draag hoofdbescherming en ook oorbescherming om uw gehoor tegen het uitlaatgeluid te beschermen. Draag lichte, nauwsluitende kleding. Mouwen dienen dichtgeknoopt of opgerold te worden. De gebruiker van het gereedschap mag geen das dragen.
- Overhaast te werk gaan of het gereedschap forceren is gevaarlijk. Hanteer het gereedschap voorzichtig. Gebruik het gereedschap niet onder invloed van alcohol, drugs en dergelijke.
-
Algemene richtlijnen voor het hanteren van het gereedschap:
-
Neem altijd aan dat er nagels in het gereedschap zijn geladen.
- Richt het gereedschap nooit op uzelf of op anderen, ongeacht of er nagels in het gereedschap zijn geladen of niet.
- Activeer het gereedschap niet tenzij het stevig tegen het werkstuk is geplaatst.
- Hanteer het gereedschap altijd als een werktuig.
- Ravot niet met het gereedschap.
- Houd of draag het gereedschap nooit met uw vinger op de trekker.
- Laad nooit nagels in het gereedschap terwijl een van de bedieningsschakelaars geactiveerd is.
-
Gebruik het gereedschap niet op een andere krachtbron behalve de krachtbron die in de gebruiks-/veiligheidsvoorschriften is opgegeven.
-
Een slecht werkend gereedschap mag niet worden gebruikt.
- Tijdens het gebruik van het gereedschap worden er soms vonken voortgebracht. Gebruik het gereedschap daarom niet in de nabijheid van vluchtige, ontvlambare materialen zoals benzine, verdunner, verf, gas, lijm, enz. Deze materialen zouden kunnen ontbranden of ontploffen en zware verwondingen veroorzaken.
- Werk altijd in een goed verlichte ruimte om een veilig gebruik te verzekeren. Houd de werkomgeving schoon en vrij van rommel. Let vooral goed op dat u stevige steun voor de voeten hebt en uw evenwicht behoudt.
- Alleen personen die direct bij het werk betrokken zijn mogen in de werkomgeving komen. Vooral kinderen dienen altijd uit de buurt te worden gehouden.
- Alle plaatselijke wetten betreffende de geluidshinder dienen te worden nageleefd door het geluidsniveau van het gereedschap binnen de voorgeschreven limieten te houden. In bepaalde gevallen dienen luiken te worden gebruikt om de geluidshinder te beperken.
- Knoei niet met het contactelement. Dit element voorkomt het toevallig afladen van het gereedschap en dient daarom steeds op zijn plaats te zijn aangebracht. De trekker vastzetten in de AAN positie is ook zeer gevaarlijk. Probeer nooit om de trekker vast te zetten. Gebruik het gereedschap niet indien een van de bedieningsschakelaars niet werkt, niet goed is aangesloten, gewijzigd werd, of niet goed functioneert.
-
Gebruik het gereedschap binnen de voorgeschreven luchtdruk van 0,98 – 2,26 MPa (9,8 – 22,6 bar) om een veilige werking en een langere levensduur te verzekeren. Overschrijd de aanbevolen maximale druk van 2,26 MPa (22,6 bar) niet. Het gereedschap mag niet worden aangesloten op een bron die een druk voortbrengt van mogelijk meer dan 3,39 MPa (33,9 bar).
-
Zorg dat de druk die door het luchtdruksysteem wordt voortgebracht niet hoger is dan de maximaal toelaatbare druk van de nagelaandrijver. Stel de luchtdruk aanvankelijk in op de minimumwaarde van de aanbevolen toelaatbare druk (zie TECHNISCHE GEGEVENS).
- Gebruik uitsluitend perslucht als de krachtbron voor het gereedschap. Indien gas in flessen (kooldioxide, zuurstof, stikstof, waterstof, lucht, e.d.) of brandbaar gas (waterstof, propaan, acetyleen, e.d.) als de krachtbron voor dit gereedschap wordt gebruikt, zal het gereedschap ontploffen en ernstige verwonding veroorzaken.
- Controleer vóór het gebruik altijd of het gereedschap in goede staat is en alle schroeven stevig zijn aangedraaid. Trek de schroeven zonodig aan.
- Controleer vóór het gebruik of alle veiligheidsinrichtingen normaal functioneren. Het gereedschap mag niet werken indien enkel de trekker wordt ingedrukt of enkel de contactarm tegen het hout wordt gedrukt. Het gereedschap mag alleen werken wanneer beide handelingen achtereen worden uitgevoerd. Controleer op mogelijk foutieve werking zonder dat er nagels zijn geladen en met de stoter in de volledig ingetrokken positie.
- Controleer muren, plafonds, vloeren, dakbalken e.d. zorgvuldig op eventueel aanwezige elektrische bedrading, leidingbuizen of gasleidingen, om het gevaar voor elektrische schok, gaslekkage, explosies e.d. te voorkomen.
- Gebruik uitsluitend de nagels die in deze gebruiksaanwijzing zijn gespecificeerd. Het gebruik van andere soorten nagels kan defect van het gereedschap veroorzaken.
-
Nagelaandrijvers die voorzien zijn van de waarschuwing "Niet gebruiken op stellingen, ladders, enz." mogen nooit worden gebruikt voor specifieke werkzaamheden zoals de volgende:
-
gebruikmaken van stellingen, een trap, ladders, of een structuur zoals daklatten, om nagels op verschillende plaatsen in te drijven;
- houten kisten of kratten dichtnagelen;
- transportveiligheidssystemen e.d. vastzetten op een voertuig of vrachtwagen.
• Sta niet toe dat onbevoegden het gereedschap gebruiken.
- Controleer of er zich niemand in de buurt bevindt alvorens te nagelen. Probeer nooit om nagels vanaf zowel de binnenzijde als de buitenzijde in te drijven. De nagels kunnen het werkstuk openrijten en/of eruit schieten, hetgeen bijzonder gevaarlijk is.
- Let op uw stappen en behoud uw evenwicht wanneer u het gereedschap gebruikt. Controleer of er zich niemand beneden u bevindt wanneer u op hoge plaatsen gaat werken, en klem de luchtslang stevig vast om gevaarlijke situaties, veroorzaakt door een plotselinge ruk aan de slang of het blijven haken ervan, te voorkomen.
- Wanneer u op daken of andere hoge plaatsen werkt, dient u te nagelen terwijl u voorwaarts beweegt. Als u nagelt terwijl u achterwaarts beweegt, kunt u gemakkelijk uw evenwicht verliezen. Wanneer u nagelt in een loodrecht oppervlak, dient u te nagelen vanaf de bovenkant naar de onderkant. Het werk is dan minder vermoeiend.
- Als u per ongeluk een nagel vlak op een andere nagel aandrijft of met het gereedschap op een knoest in het hout stoot, zal de nagel krommen of kan het gereedschap vastlopen. De nagel kan ook weggeslingerd worden en iemand raken, of het gereedschap kan gevaarlijk terugslaan. Wees daarom voorzichtig bij het kiezen van de plaatsen waar u nagelt.
- Laat het geladen gereedschap of de op druk gezette luchtcompressor niet voor lange tijd in de zon liggen. Laat het gereedschap niet achter op een plaats waar stof, zand, spanen en verontreinigingen erin kunnen terechtkomen.
- Richt de uitwerpopening van het gereedschap niet op personen in de nabijheid. Houd uw handen en voeten uit de buurt van de uitwerpopening.
- Wanneer de luchtslang is aangesloten, mag u het gereedschap niet met uw vinger op de trekker dragen of het in deze staat aan iemand anders overhandigen. Toevallige ontlading van het gereedschap kan uiterst gevaarlijk zijn.
- Behandel het gereedschap voorzichtig. De hoge druk in het gereedschap kan gevaar opleveren indien er scheuren in het gereedschap komen ten gevolge van ruwe behandeling (het gereedschap laten vallen of het tegen iets stoten). Kerf of graveer niets op het gereedschap.
- Stop onmiddellijk met nagelen wanneer u vaststelt dat het gereedschap niet goed of abnormaal werkt.
-
Maak altijd de luchtslang los en haal alle nagels uit het gereedschap:
-
Voordat u het gereedschap alleen achterlaat.
- Alvorens te beginnen met onderhoud of reparatie.
- Alvorens een vastgelopen gereedschap vrij te maken.
-
Alvorens het gereedschap naar een andere plaats te brengen.
-
Telkens nadat het werk is voltooid, dient u het gereedschap schoon te maken en te onderhouden. Houd het gereedschap in tiptop-conditie. Smeer de bewegende onderdelen om roesten te voorkomen en slijtage door wrijving tot een minimum te beperken. Veeg alle stof op de onderdelen van het gereedschap eraf.
- Wijzig het gereedschap niet zonder de toestemming van Makita.
- Laat de periodieke inspectie van het gereedschap uitvoeren door een erkend Makita servicecentrum.
- Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle onderhoud en reparaties te worden uitgevoerd door een erkend Makita servicecentrum, en altijd met gebruikmaking van Makita vervangingsonderdelen.
- Gebruik uitsluitend de olie voor pneumatisch gereedschap die in deze gebruiksaanwijzing is gespecificeerd.
-
Sluit het gereedschap nooit aan op een persluchtleiding waar de maximaal toelaatbare druk van het gereedschap niet met 10% kan worden overschreden. Zorg dat de druk die door het luchtdruksysteem wordt voortgebracht niet hoger is dan de maximaal toelaatbare druk van de nagelaandrijver. Stel de luchtdruk aanvankelijk in op de minimumwaarde van de aanbevolen toelaatbare druk.
-
Probeer nooit om de trekker of het contactelement door middel van plakband of een draad in de ingedrukte stand vast te zetten. Dit is levensgevaarlijk en kan zware verwondingen veroorzaken.
- Controleer altijd het contactelement zoals in deze gebruiksaanwijzing is voorgeschreven. Nagels kunnen per ongeluk worden aangedreven indien het veiligheidsmechanisme niet juist functioneert.
BEWAAR DEZE VOORSCHRIFTEN.
INSTALLEREN
Kiezen van de compressor (Fig. 1)
De luchtcompressor moet voldoen aan de vereisten van EN60335-2-34.
De luchtcompressor moet voldoen aan de vereisten van ANSI B19.3.
Gebruik een compressor die ruimschoots voldoende druk en luchtopbrengst levert om een rendabele werking te verzekeren. De grafiek toont de verhouding tussen de aandrijffrequentie, de toepasselijke druk en de luchtopbrengst van de compressor.
Bij voorbeeld, wanneer u nagelt met een frequentie van ongeveer 60 keer per minuut bij een druk van 1,77 MPa (17,7 bar), is een compressor met een luchtopbrengst van meer dan 40 liter/minuut vereist.
Wanneer de aangevoerde luchtdruk de nominale druk van het gereedschap overschrijdt, dienen drukregelaars te worden gebruikt om de luchtdruk te verlagen tot de nominale druk. Als u dit niet doet, bestaat er gevaar voor ernstige verwonding van de gebruiker van het gereedschap of andere personen in de nabijheid.
Kiezen van de luchtslang (Fig. 2)
Gebruik een persluchtslang.
Gebruik een zo breed mogelijke en zo kort mogelijke luchtslang om een continue en effectieve aandrijving te verzekeren.
LET OP:
- Een lage luchtopbrengst van de compressor, een te lange luchtslang of een luchtslang met een kleinere diameter in verhouding tot de aandrijffrequentie, kunnen leiden tot een verminderd aandrijfvermogen van het gereedschap.
Smering
Om optimale prestaties te krijgen dient een luchtset (oliespuit, regulateur, luchtfilter) zo dicht mogelijk bij het gereedschap te worden geïnstalleerd. Stel de oliespuit zodanig af dat één druppel olie voor iedere 30 nagels zal worden ingespoten. (Fig. 3)
Wanneer u geen luchtset gebruikt, dient u het gereedschap te smeren met olie voor pneumatisch gereedschap door 2 (twee) of 3 (drie) druppels olie in de luchtinlaat aan te brengen. Doe dit zowel vóór als na het gebruik. Om een goede smering te verzekeren dient u het gereedschap na het aanbrengen van de olie een paar keer af te laden. (Fig. 4)
BESCHRIJVING VAN DE FUNCTIES
LET OP:
- Koppel altijd de persluchtslang los alvorens functies op het gereedschap af te stellen of te controleren.
De nageldiepte instellen (Fig. 5 en 6)
LET OP:
- Koppel altijd de persluchtslang los voordat u de nageldiepte instelt.
Als de nagel te diep wordt geschoten, draait u de stelknop rechtsom. Als de nagel te ondiep wordt geschoten, draait u de stelknop linksom. Het instelbereik is van 0 – 6 mm (een volledige slag komt overeen met 0,8 mm).
Haak (Fig. 7)
LET OP:
- Koppel altijd de persluchtslang los voordat u het gereedschap met de haak ophangt.
- Hang het gereedschap nooit aan uw broeksband of iets dergelijks. Er is namelijk gevaar dat het gereedschap toevallig ontladt.
De haak is handig om het gereedschap tijdelijk op te hangen. Deze haak kan aan een van beide zijden van het gereedschap worden bevestigd.
Bevestig de haak aan de andere zijde van het gereedschap met behulp van de schroef.
Plaatadapter en vloeradapter (Fig. 8)
LET OP:
- Koppell altijd de persluchtslang los voordat u de neusadapter aanbrengt of verwijdert.
Bevestig de plaatadapter voor gipsplaten en andere verticale beschietingsplaten, en de vloeradapter voor vloerdelen. Bij aflevering is de plaatadapter bevestigd op het contactelement.
Als u de neusadapter niet gemakkelijk kunt verwijderen, gebruikt u een platkopschroevendraaier of iets dergelijks.
De neusadapter aanbrengen en verwijderen (Fig. 9)
Verwijder de neusadapter door de bovenkant ervan vast te pakken en deze omlaag te trekken.
Om de neusadapter weer op het contactelement aan te brengen, drukt u deze zo ver mogelijk op het contactelement.
Standaardluchtdruk en instelmethode
- Raadpleeg de onderstaande tabel om de luchtdruk in te stellen
- Draai de stelknop voor de nageldiepte zo ver mogelijk linksom.
- Test het nagelen. Als de nagels te diep worden geschoten, draait u de stelknop rechtsom. Als de nageldiepte niet naar wens kan worden ingesteld, stelt u de luchtdruk hoger in.
| Toepassing Standaardluchtdruk | |
| Nagelen in houten ondergrond | 1,77 MPa (18 kgf/cm2) |
| Nagelen in gipsplaat Nagelen in afwerkmaterialen binnenshuis | 0,98 MPa (10 kgf/cm2) |
| Nagelen in vloermaterialen 1,57 | MPa (16 kgf/cm2) |
INEENZETTEN
LET OP:
- Koppel altijd de persluchtslang los alvorens de nagelrol in het gereedschap te laden.
De nagelrol in het gereedschap laden
LET OP:
- Zorg ervoor dat de rolsteunplaat is ingesteld op de juiste stapgrootte voor de gebruikte nagels.
Koppel de persluchtslang los van het gereedschap.
Kies nagels die geschikt zijn voor uw werk. Duw de vergrendelingshendel omlaag en open de magazijnkap. (Fig. 10)
Kies nagels die geschikt zijn voor uw werk. Druk de sluithendel in en open de magazijnkap.
Til de rolsteunplaat op en draai deze zodat de pijl van de nagelgrootte aangegeven op de rolsteunplaat in de richting wijst van de overeenkomstige maat van de schaalverdeling op het magazijn. Als het gereedschap wordt bediend terwijl de rolsteunplaat in de verkeerde stand staat, kan dit leiden tot een slechte nageltoevoer of een storing van het gereedschap. (Fig. 11)
Plaats de nagelrol op de rolsteunplaat. Wind de nagelrol voldoende af om de toevoerklauw te bereiken. Plaats de eerste nagel in het stootkanaal en de tweede nagel in de toevoerklauw.
Plaats andere afgewikkelde nagels op het toevoerhuis. Sluit de magazijnkap nadat u hebt gecontroleerd dat de nagelrol goed in het magazijn is geplaatst. (Fig. 12)
Aansluiten van de pers luchtslang
Monteer de mof van de pers luchtslang op de luchtinlaat van het gereedschap. Controleer of de mof stevig vastzit op de luchtinlaat van het gereedschap. Een slangkoppeling dient op of dicht bij het gereedschap te worden geïnstalleerd zodat de druktank zal ontlast worden wanneer de luchttoevoerkoppeling wordt losgemaakt.
BEDIENING
LET OP:
- Controleer vóór het gebruik of alle veiligheidsinrichtingen normaal functioneren.
-
Om een nagel aan te drijven, plaats het contactelement tegen het werkstuk en druk de trekker in, of
-
Druk eerst de trekker in en plaats daarna het contactelement tegen het werkstuk. (Fig. 13 en 14)
- De 1ste methode is voor intermitterend nagelen wanneer u de nagels voorzichtig en zeer nauwkeurig wilt aandrijven. De 2de methode is voor continu nagelen.
LET OP:
- Wanneer het gereedschap echter is ingesteld op "Onderbroken nagelen" en DE TREKKER IN DE HALFINGEKNEPEN STAND WORDT GEHOUDEN, kan het nagelpistool onverwachts een nagel schieten als het contactelement door de terugslag nogmaals in aanraking komt met het werkstuk of een ander oppervlak.
Om dergelijk per ongeluk nagelen te voorkomen, gaat u als volgt te werk:
A. Duw het contactelement niet met grote kracht tegen het werkstuk.
B. Knijp de trekker volledig in en houd deze na het nagelen gedurende een tot twee seconden ingeknepen.
- Bij werkwijze (1) zet u de keuzehendel in de stand
Bij werkwijze (2) zet u de keuzehendel in de stand
Nadat u de keuzehendel hebt verdraaid om de nagelfunctie te veranderen, controleert u dat de keuzehendel goed in de stand van de gewenste nagelfunctie staat. (Fig. 15 en 16)
De nagelband afscheuren (Fig. 17)
LET OP:
- Koppel altijd de persluchtslang los voordat u de nagelband afscheurt.
Scheur de uitgevoerde band af in de richting van de pijl bij gebruik van een band-type nagelrol.
ONDERHOUD
LET OP:
- Koppel altijd de persluchtslang los van het gereedschap alvorens te beginnen met inspectie of onderhoud.
Vastgelopen nagelpistool (Fig. 18 en 19)
LET OP:
- Alvorens een vastgelopen nagel te verwijderen, koppelt u altijd eerst de persluchtslang los en haalt u de nagelrol uit het magazijn.
Wanneer het nagelpistool vastloopt, gaat u als volgt te werk:
Open de magazijnkap en verwijder de nagelrol. Steek een dunne stang of iets dergelijks in de uitwerpopening en tik er met een hamer op om de vastgelopen nagel via de uitwerpopening te verwijderen. Plaats de nagelrol terug en sluit de magazijnkap.
Water uit het gereedschap laten lopen
Koppel de persluchtslang los van het gereedschap. Houd het gereedschap zodanig vast dat de luchtinlaat naar beneden is gericht. Laat zo veel mogelijk water uit het gereedschap lopen.
Het gereedschap reinigen
Metaaldeeltjes die aan de magneet kleven kunnen worden weggeblazen met behulp van een persluchtpistool.
Dop (Fig. 20)
Wanneer het nagelpistool niet in gebruik is, koppelt u de persluchtslang los. Plaats daarna de dop op de luchtinlaat.
Opbergen
Wanneer het nagelpistool niet in gebruik is, moet het worden opgeborgen op een warme, droge plaats.
Onderhoud van de compressor, luchtset en luchtslang
Tap na het gebruik altijd de compressortank en het luchtfilter af. Als er vocht in het gereedschap terechtkomt, kunnen de prestaties verslechteren en kan het gereedschap defect raken. (Fig. 21 en 22)
Controleer regelmatig of er voldoende pneumatische olie in de oliespuit van de luchtset zit. Als het gereedschap niet goed gesmeerd blijft, zullen de O-ringen snel verslijten. (Fig. 23)
Houd de luchtslang uit de buurt van hitte (meer dan 60°C) en chemicaliën (verdunner, sterke zuren of alkalis). Houd de slang ook uit de buurt van obstakels waaraan deze tijdens het gebruik zou kunnen blijven haken.
Plaats de slangen ook niet dicht bij scherpe randen of andere plaatsen waar de slang beschadigd of afgeschuurd zou kunnen worden. (Fig. 24)
Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparaties en andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita servicecentrum, en dat uitsluitend met gebruik van Makita vervangingsonderdelen.
ACCESSOIRES
LET OP:
- Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwonding opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecificeerde doel.
Wenst u meer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita service-centrum.
- Nagels
- Veiligheidsbril
- Luchtslangen
ESPAÑOL
Wij verklaren hierbij uitsluitend op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten;
EN792 in overeenstemming met de richtlijnen van de Raad 98/37/EC.
ESPAÑOL
Fabricant responsable : Verantwoordelijke fabrikant:
Alleen voor Europese landen
Geluidsniveau en trilling
De typische A-gewogen geluidsniveau's zijn
geluidsdrukniveau: 83 dB (A)
geluidsenergie-niveau: 96 dB (A)
Onnauwkeurigheid (K): 1,5 dB (A)
– Draag oorbeschermers. –
De typische gewogen effectieve versnellingswaarde is
3,5 m/s ^2 . Deze waarden werden verkregen in overeenstemming met EN792.
