Produkttype	Pneumatisk sømpistol til konstruktion
Mærke	Makita
Model	AN510H
Mål (L x H x D)	260 mm x 255 mm x 111 mm
Nettovægt	1,3 kg
Lufttryk	0,98 – 2,26 MPa (9,8 – 22,6 bar)
Søm længde (bånd)	25 mm – 50 mm
Søm længde (metalltråd)	27 mm – 50 mm
Sømkapacitet (bånd)	200 stk
Sømkapacitet (metalltråd)	200 eller 400 stk
Min. diameter på luftslange	5,0 mm
Trykluft	Kun trykluft (brug ikke gas)
Anvendelser	Fastgørelse af bjælker, spær, 2" x 4" konstruktion
Dybdejustering	0 til 6 mm (en omdrejning = 0,8 mm)
Sømmetilstande	Intermitterende (præcision) og kontinuerlig (hastighed)
Medfølgende tilbehør	Krog, paneladapter, gulvadapter
Lydtryksniveau	83 dB (A)
Lydeffektniveau	96 dB (A)
Vibration (vægtet acceleration)	3,5 m/s²
Smøring	Pneumatisk værktøjsolie (via luftkammer eller 2-3 dråber i tilslutningen)
Vedligeholdelse	Tøm, rengør, kontroller pakninger, opbevar tørt
Sikkerhed	Kontaktelement, aftrækker, må ikke modificeres, brug briller og høreværn

Ofte stillede spørgsmål - AN510H MAKITA

Hvordan justerer jeg sømdybden?

Drej justeringsanordningen med uret for at sømme mindre dybt, og mod uret for at sømme dybere. Justeringsområdet er 0 til 6 mm (en hel omdrejning = 0,8 mm). Afbryd altid luftslangen før justering.

Hvilket lufttryk skal jeg bruge?

Det anbefalede lufttryk er mellem 0,98 MPa (9,8 bar) og 2,26 MPa (22,6 bar). Overskrid aldrig 2,26 MPa. Til sømning i træunderlag, brug 1,77 MPa; til gipsplader, 0,98 MPa; til gulve, 1,57 MPa.

Hvordan lægger jeg søm i værktøjet?

Afbryd luftslangen. Åbn magasinets låg ved at trykke lukkehåndtaget. Placer sømspolen på støttepladen, så pilen flugter med skalaen for sømstørrelsen. Træk søm ud til fremføringskloen, indsæt det første søm i kanalen og det andet i kloen. Luk låget, til det klikker.

Hvad gør jeg, hvis værktøjet sætter sig fast?

Afbryd luftslangen og fjern søm fra magasinet. Åbn låget, fjern spolen. Indsæt en lille stang i udkastet og bank forsigtigt med en hammer for at løsne blokerede søm. Sæt spolen på igen og luk låget.

Hvordan smører jeg værktøjet?

Installer et luftkammer (oliebeholder, regulator, filter) tæt på værktøjet, indstillet til at give én dråbe olie for hver 30 søm. Ellers dryp 2-3 dråber pneumatisk værktøjsolie i lufttilslutningen før og efter brug, og afsæt værktøjet flere gange.

Kan jeg bruge anden gas end trykluft?

Nej, brug af gasser som kuldioxid, ilt, brint, propan osv. som trykkilde fører til eksplosion og alvorlige skader. Brug udelukkende trykluft med en egnet kompressor.

Hvordan skifter jeg mundstyksadapteren?

Afbryd først luftslangen. Fjern adapteren ved at tage fat i toppen og trække nedad. For at montere en ny adapter, tryk den helt ind mod kontaktelementet. Brug paneladapteren til gipsplader og gulvadapteren til gulve.

Hvilke typer søm skal jeg bruge?

Brug kun de specificerede søm: søm forbundet med bånd fra 25 mm til 50 mm, eller søm forbundet med metaltråd fra 27 mm til 50 mm. Brug af andre søm kan medføre fejlfunktion.

Hvordan hænger jeg værktøjet op med krogen?

Krogen kan installeres på den ene eller den anden side af værktøjet. For at skifte, skru skruen ud, placer krogen på den anden side og skru fast. Afbryd altid luftslangen før ophængning. Hæng ikke værktøjet i et bælte for at undgå utilsigtet udløsning.

Hvordan rengør og vedligeholder jeg værktøjet?

Efter brug afbrydes slangen, og værktøjet tømmes ved at holde tilslutningen nedad. Fjern støv med en blæsebælg. Opbevar værktøjet et varmt og tørt sted. Kontrollér regelmæssigt luftkammerets oliestand. Overlad reparationer til et autoriseret Makita-servicecenter.

BRUGSANVISNING AN510H MAKITA

Illustrationsoversigt

1 Afgivelse af kompressorluft pr.	10 Krog	20 Føder
minut	11 Fremspring	21 Afbryderkontakt
2 Sømningsfrekvens (gange/min.)	12 Spidsadapter	22 Arbejdsstykke
3 Justeringsenhed	13 Kontaktelement	23 Skiftearm
4 Lav	14 Arm	24 Hætte
5 Dyb	15 Dør	25 Aftapningshane
6 For dyb	16 Justerer	26 Luftfilter
7 L i g e	17 Skifteplade	27 Smørenippel
8 F o r l a v	18 Pil	28 Trykluftsolie
9 S k r u e	19 Sømguide

SPECIFICATIONER

Model AN510H
Lufttryk 0,98 – 2,26 MPa (9,8 – 22,6 bar)
Sømlængde	Trådforbundet spolesøm 27 mm – 50 mmPladeforbundet spolesøm 25 mm – 50 mm
Sømkapacitet	Trådforbundet spolesøm 200 stk., 400 stk.Pladeforbundet spolesøm 200 stk.
Min. slangediameter 5,0 mm
Mål (B x H x D) 260 mm x 255 mm x 111 mm
Nettovægt 1,3 kg

• Ret til tekniske ændringer forbeholdes.
• Bemærk: Data kan variere fra land til land.

Brugsformål

Denne maskine er beregnet til preliminært indendørs arbejde, som for eksempel reparation af gulvsammenføjninger eller almindelige bjælker og rammer i 2" x 4" sammenfældning.

VIGTIGE SIKKERHEDSFORSKRIFTER

ADVARSEL

Når DENNE MASKINE ANVENDES, Bør MAN ALTID OVERHOLDE DE GRUNDLÆGGENDE SIKKERHEDSBESTEMMELSER, INKLUSIVE F∅LGENDE:

LÆS ALLE INSTRUKTIONERNE.

• Læs denne brugsvejledning, inden De tager maskinen i brug, således at personlig sikkerhed og vedligeholdelse af maskinen sikres.
• Brug altid beskyttelsesbriller, så Deres øjne er beskyttet mod støv og skader, som kan forårsages af søm.

ADVARSEL:

Det påhviler arbejdsgiveren at håndhæve anvendelsen af sikkerhedsudstyr for øjnene, som anvendes af brugeren eller andre personer i umiddelbar nærhed af arbejdsområdet.

• Kun til Australien og New Zealand

Anvend altid beskyttelsesbriller, så Deres øjne er beskyttet mod støv og skader forårsaget af søm. Sikkerhedsbrillerne og ansigtsmasken bør opfylde kravene i AS/NZS 1336.

ADVARSEL:

Det påhviler arbejdsgiveren at håndhæve anvendelsen af sikkerhedsudstyr for øjnene, som anvendes af brugeren eller andre personer i umiddelbar nærhed af arbejdsområdet.

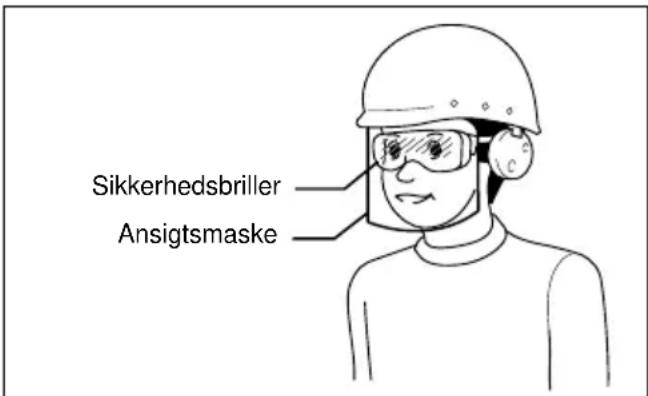

Sikkerhedsbriller Ansigtsmaske

- Anvend høreværn til beskyttelse af hørelsen mod støj fra udstødningen og anvend ligeledes hovedbeskyttelse. Anvend desuden altid let, men ikke løs beklædning. Ærmer bør være knappet eller rullet op. Undgå at bære slips.

- Der er farligt at forcere arbejdet eller presse maskinen. Händter maskinen med forsigtighed. Anvend ikke maskinen under inflydelse af alkohol, medikamenter og lignende.

- Generelle retningslinier for anvendelse af maskinen:

1. Tag det altid for givet at maskinen indeholder som.

2. Ret ikke maskinen mod Dem selv eller andre, hverken när den indeholder söm eller ikke.

3. Aktiver ikke maskinen, med mindre den er placeret fast mod arbejdsemnet.

4. Respekter maskinen som et arbejdsredskab.

5. Det er forbudt af lege med maskinen.

6. Lad være med at holde eller bære maskinen med en finger på afbryderkontakten.

7. Lad ikke maskinen med søm, hvis en af betjeningskontrollerne er aktiveret.

8. Anvend ikke maskinen med nogen anden strømkilde end den, der er specificeret i maskinens brugsvejledning/sikkerhedsforskrifter.

- En maskine, der ikke fungerer korrekt, må ikke anvendes.

- Der forekommer af og til gnistdannelse, når maskinen anvendes. Anvend ikke maskinen i nærheden af flygtige, antændelige materialer som for eksempel benzin, fortynder, maling, gas, klæbemidler osv. Disse materialer kan antændes og eksplodere med alvorlig person-skade til følge.

- Arbejdsområdet bør være tilstrækkeligt oplyst, så arbejdet kan foregår sikkerhedsmæssigt forsvarligt. Arbejdsområdet bør være ryddeligt og fri for affald. Vær særlig omhyggelig med at opretholde et godt fodfæste og en god balance.

- Kun personer, som har med arbejdet at gøre, bør opholde sig i området. Specielt børn bør til alle tider holdes borte fra området.

- Der kan være lokale bestemmelser om støj, som skal overholdes, ved at støjniveauet holdes indenfor de foreskrevne grænser. I visse tilfælde bør der anvendes skodder til at dæmpe lyden.

- Lad være med at lege med kontaktelemmentet: det forrebygger utilsigtet afladning, hvorfor det altid skal sidde på og ikke må fjernes. Fastlåsning af afbryderkontakten i aktiveret stilling (ON) er ligeledes meget farligt. Forsøg aldrig af fastlåse afbryderkontakten. Anvend ikke en maskine, hvis nogen dele af dens betjeningskontroller er inoperative, afbrudte, ændrede eller ikke er funktionsdygtige.

- Anvend kun maskinen indenfor det anbefalede lufttryk på 0,98 – 2,26 MPa (9,8 – 22,6 bar), således at maskinens sikkerhed opretholdes og dens levetid bliver længere. Oveskrid ikke det anbefalede, maksimale brugstryk på 2,26 MPa (22,6 bar). Maskinen bør ikke tilsluttes en strømkilde, hvis tryk potentielt overstiger 3,39 MPa (33,9 bar).

- Sørg for, at det tryk, som leveres af trykluftssystemet, ikke overstiger det maksimalt tilladte tryk for maskinen. Indstil først trykket til den laveste værdi for det anbefalede, tilladte tryk (se SPECIFIKATIONER).

- Anvend aldrig maskinen med andet en trykluft. Hvis flaskegas (kuldioxid, ilt, nitrogen, hydrogen, luft osv.) eller brændbar gas (hydrogen, propan, acetylen osv.) anvendes som brændstof til denne maskine, vil maskinen eksplodere og medføre alvorlig personskade.

- Kontroller altid maskinens generelle tilstand og om der er løse skruer inden anvendelsen. Stram som påkrævet.

- Sørg for, at alle sikkerhedssystemer er i korrekt funktionsstand inden anvendelsen. Maskinen må ikke anvendes, hvis kun afbryderkontakten er aktiveret eller hvis kun kontaktarmen er trykket mod træet. Den må kun anvendes, hvis begge handlinger udføres. Se efter, om der er fejlagtig operation uden isatte søm eller om trykanordningen er i fuldt indtrykket position.

- Kontroller omhyggeligt vægge, lofter, gulve, tagmateria- ler og lignende for at undgå risiko for elektrisk stød, udsivning af gas, eksplosion osv., som er forårsaget af berøring af strømførende ledninger, ledningsrør eller gasrør.

- Anvend kun søm af den type, som er specificeret i denne brugsvejledning. Anvendelse af andre typer søm kan bevirke, at maskinen ikke fungerer som det skal.

- Anvend aldrig maskiner, som er mærket med symbolet "Må ikke anvendes på stilladser, stiger" til specifikke anvendelser som for eksempel:

- når ændring af et idrivningsområde indebærer anvendelse af stilladser, trapper, stiger eller stigelignende konstruktioner, for eksempel taglægter,

- ved lukning af kasser og tremmekasser,

- fastgøring af sikkerhedssystemer osv. på køretøjer og vogne.

- Tillad ikke, at uerfarne personer anvender maskinen.

- Sørg for, inden maskinen tages i brug, at der ikke er nogen personer i nærheden. Forsøg aldrig at sømme fra både indersiden og ydersiden samtidigt. Søm kan flænse igennem træet og/eller slynges af, hvilket kan være meget farligt.

- Sørg for solidt fodfæste og hold altid balancen med maskinen. Bekræft, at der ikke befinder sig nogen personer nedenunder, når De arbejder i højden, og fastgør luftslangen for at forebygge fare, hvis der skulle opstå pludselig rysten eller fastklemning.

- Hvis De arbejde på et tag, skal De sømme i takt med at De bevæger Dem fremad. De kan nemt miste fodfæstet, hvis De sømmer, mens De bevæger Dem langsomt tilbage. Når de sømmer mod vinkelrette flader, skal De altid sømme fra toppen og nedefter. På denne måde kan De arbejde uden at blive træt.

- Et søm vil blive bøjet eller maskinen kan gå i stå, hvis De kommer til at idrive et søm ovenpå et andet søm eller ramme en knast i træet. Sømmet kan blive slynget ud og ramme nogen eller selve maskinen kan reagerer på en måde, der er farlig. Placer sømmene med omhu.

- Efterlad ikke den ladte maskine eller luftkompressoren under tryk i solen i et længere tidsrum. Sørg for, at støv, sand, spåner og fremmedlegemer ikke kommer ind i maskinen på det sted, hvor den efterlades.

- Ret ikke ejektionsporten mod nogen i nærheden. Hold hænder og fødder på god afstand af ejektionsporten.

- Når luftslangen er tilsluttet, må De ikke bære maskinen med en finger på afbryderkontakten eller række den til nogen anden person i denne tilstand. Utilsigtet affyring kan være meget farligt.

- Behandl maskinen forsigtigt, da der er højtryk inden i den, som kan udgøre en fare, hvis der opstår en revne på grund af voldsom håndtering (tab eller slag). Forsøg ikke at skære eller gravere i maskinen.

- Indstil øjeblikkeligt søm-idrivningen, hvis De registrerer en eller anden fejl eller noget usædvanligt ved maskinen.

- Tag altid luftslangen ud af forbindelse og fjern samtlige som:

1. Når uovervåget.
2. Inden vedligeholdelse eller reparation udføres.
3. Inden fastklemning udbedres.

4. Inden maskinen flyttes til et nyt sted.

5. Udfør rengøring og vedligeholdelse lige efter at arbejdet er afsluttet. Sørg altid for, at maskinen er i tip-top stand. Smør de bevægelige dele for at forhindre rustdannelse og minimere friktionsrelateret slitage. Tør al støv bort fra delene.

6. Der må ikke udføres ændringer på maskinen uden tilladelse fra Makita.
7. Få et af Makita autoriseret servicenter til at udføre et periodisk eftersyn af maskinen.
8. For at opretholde SIKKERHEDEN og PÅLIDELIGHE-DEN af produktet, bør vedligeholdelse og reparationer altid udføres af et af Makita autoriseret servicecenter med anvendelse af originale Makita-reservedele.
9. Anvend udelukkende olie til trykluftsværktøj i denne brugsvejledning.
10. Tilslut aldrig maskinen til en trykluftsledning, hvor det maksimalt tilladte tryk for maskinen ikke kan overstiges med 10%. Sørg for, at det tryk, som leveres af trykluftssystemet, ikke overstiger det maksimalt tilladte tryk for maskinen. Indstil først lufttrtykket til den laveste værdi for det anbefalede, tilladte tryk.
11. Forsøg ikke at holde afbryderkontakten eller kontaktelementet nede med tape eller ståltråd. Død eller alvolig tilskadekomst kan blive resultatet.
12. Kontroller altid kontaktelementet som anvist i denne brugsvejledning. Søm kan blive utilsigtet idrevet, hvis sikkerhedsmekanismen ikke fungerer korrekt.

GEM DISSE INSTRUKTIONER.

INSTALLATION

Valg af kompressor (Fig. 1)

Luftkompressoren skal være i overensstemmelse med kravene i EN60335-2-34.

Luftkompressoren skal være i overensstemmelse med kravene i ANSI B19.3.

Vælg en kompressor, som leverer et fornødent tryk og tilstrækkelig luft til at en omkostningseffektiv anvendelse sikres. Grafen viser forholdet mellem hyppigheden af søm-idrivning, anvendt tryk og kompressorluft.

Hvis søm-idrivning for eksempel således finder sted med en hastighed af cirka 60 gange i minuttet ved en kompression på 1,77 MPa (17,7 bar), vil en kompressor med en luftafgivelse på over 40 liter/minut være påkrævet.

Trykregulatorer skal anvendes til at begrænse maskinens lufttryk, hvor forsyningslufttrykket overstiger maskinens nominelle tryk. Forsømmelse af dette kan resultere i alvorlig tilskadekomst af maskinoperatøren eller personer i nærheden.

Valg af luftslange (Fig. 2)

Benyt en højtryksmodstandsdygtig luftslange.

Anvend en luftslange, som er så stor og kort som muligt, for at sikre en uafbrudt og effektiv søm-idrivning.

FORSIGTIG:

- Lav luftafgivelse fra kompressoren eller en luftslange med en mindre diameter i relation til hyppigheden af søm-idrivning kan forårsage en mindskning i maskinens drivkapacitet.

Smøring

For at sikre maksimal ydelse, skal der monteres et luftsæt (smørenippel, regulator, luftfilter) så nær maskinen som muligt. Juster smøreniplen, således at en enkelt dråbe olie kommer ud for hver 30 søm. (Fig. 3)

Når luftsættet ikke anvendes, skal maskinen smøres med olie til lufttryksværktøj ved at man kommer 2 (to) eller 3 (tre) dråber ind i lufttilslutningen. Dette bør gøres før og efter brugen. For at en ordentlig smøring kan opnås, skal maskinen affyres et par gange efter at den er forsynet med olie til trykluftsværktøj. (Fig. 4)

FUNKTIONSBESKRIVELSE

FORSIGTIG:

- Tag altid slangen af, inden De justerer og kontrollerer funktionen på maskinen.

Justering af sømningsdybden (Fig. 5 og 6)

FORSIGTIG:

- Tag altid slangen af, inden De indstiller sømningsdybden.

Hvis et søm drives for dybt i, skal justeringsenheden drejes med uret. Hvis et søm drives for kort i, skal justeringsenheden drejes mod uret.

Det justerbare område er 0 mm – 6 mm. (En fuld omdrejning muliggør en justering på 0,8 mm).

Krog (Fig. 7)

FORSIGTIG:

• Tag altid slangen af, när De anbringer maskinen på krogen.
• Hæng aldrig maskinen i et bælte livremmen eller lignende. Dette kan resultere i utilsigtet, farlig affyring.

Krogen er bekvem til midlertidig ophængning af maskinen. Krogen kan monteres på begge sider af maskinen.

Monter krogen på en anden side for montering og fastgør den derefter med skruen.

Monter pladeadapteren til gipspladen og andre sideplader og gulvadapeteren til gulvbelægningen. Pladeadapteren er monteret på kontaktelementets dæksel ved forsendelsen.

Hvis det er svært at tage spidsadapteren af, skal der anvendes en kærvbitskruetrækker eller lignende.

Udskiftning af spidsadapter (Fig. 9)

Tag spidsadapteren af ved at tage fat i dens øverste del og trække den ned.

Spidsadapteren sættes på kontaktelementet ved at man trykker den så langt ned på kontaktelementet som muligt.

Standard lufttryk og indstillingsmetode

• Se tabellen herunder angående indstilling af lufttrykket
• Drej sømningsdybderegulatoren så langt som muligt i retningen mod uret.
• Udfør prøvesømning. Hvis sømmene går for dybt ind, skal regulatoren drejes i retningen med uret. Hvis sømningsdybden ikke kan indstilles som ønsket, skal der indstilles til et højere lufttryk.

Anvendelse Standard	lufttryk
Sømning i træunderlag 1,77 MPa (18 kgf/cm ^2 )
Sømning i gipsplader Sømning i interiørmaterialer	0,98 MPa (10 kgf/cm ^2 )
Sømning i gulvmaterialer 1,57 MPa (16 kgf/cm ^2 )

SAMLING

FORSIGTIG:

- Tag altid luftslangen af, inden De sætter søm i sømpi-stolen.

Isætning af sømholder

FORSIGTIG:

- Sørg for, at spolestøttepladen er sat til det korrekte trin for brugte søm.

Lås afbryderkontakten og tag luftslangen af maskinen.

Vælg de søm, som er egnede til Deres arbejde. Tryk låsearmen ned og åbn magasinhætten. (Fig. 10)

Anvend kun søm, der er velegnede til arbejdet. Tryk låsearmen ned og åbn magasinhætten.

Løft og drej spolestøttepladen, så pilen med sømstørrelsen vist på spolestøttepladen peger mod det modsvarende gradueringstrin på magasinet. Hvis maskinen benyttes med spolestøttepladen sat til det forkerte trin, kan dårlig fremføring af søm eller fejlfunktion af maskinen blive resultatet. (Fig. 11)

Anbring sømspolen over spolestøttepladen. Frigør nok søm, så de når fremføringskloen. Anbring det første søm i idrivningskanalen og det andet søm i fremføringskloen. Anbring flere frigjorte søm i føderen. Luk magasinhætten langsomt, så den låses, efter at De har bekræftet, at sømspolen sidder korrekt i magasinet. (Fig. 12)

Montering af luftslangen

Anbring luftbøsningen på luftslangen på lufttilslutningen på sømholderen. Sørg for, at luftbøsningen låses godt på plads, när den monteres på lufttilslutningen. Det er nødvendigt at montere en slangekobling på eller när maskinen på en sådan måde, at trykreservoiret vil forsvinde, när luftforsyningkoblingen tages ud af forbindelse.

ANVENDELSE

FORSIGTIG:

- Sørg for, at alle sikkerhedssystemer er i korrekt funktionsstand inden anvendelsen.

1. For at idrive et søm, kan De placere kontaktelementet mod arbejdstykket og aktivere afbryderkontakten. eller

2. Aktivere først afbryderkontakten og anbring derefter kontaktelementet mod arbejdsemnet. (Fig. 13 og 14)

- Metode nr. (1) er til indvendig søm-idrivning, hvis De ønsker en meget omhyggelig og præcis søm-idrivning. Metode nr. (2) er til uafbrudt søm-idrivning.

FORSIGTIG:

- Hvis maskinen imidlertid er indstillet til funktionen for "Intermittent Nailing" (intermitterende sømning), MED AFBRYDERKONTAKTEN HOLDT I EN HALVT INDTRYKKET STILLING, kan en uventet sømning finde sted, hvis kontaktelementet får lov til at kontakte arbejdsstykket eller den anden flade igen under indflydelse af tilbageslag.

Udfør nedenstående, således at utilsigtet sømning undgås.

A. Anbring ikke kontaktelementet mod arbejdsstykket med for megen kraft.
B. Tryk afbryderkontakten helt ind og hold den der i 1 – 2 sekunder efter sømning.

- For metode nr. (1) skal skiftearmen sættes i stilling .

For metode nr. (2) skal skiftearmen sættes i stilling

Når sømningsmetoden er ændret ved hjælp af skiftearmen, skal De altid sørge for, at skiftearmen korrekt er sat til stillingen for den ønskede sømningsmetode. (Fig. 15 og 16)

Afskæring af pladen (Fig. 17)

FORSIGTIG:

- Tag altid luftslangen af, inden pladen skæres af.

Riv outputpladen af i pilens retning, når De anvender pla- deforbundne søm.

VEDLIGEHOLDELSE

FORSIGTIG:

- Tag altid luftslangen af maskinen, inden De begynder at udføre eftersyn eller vedligeholdelse.

Sømpistol har sat sig fast (Fig. 18 og 19)

FORSIGTIG:

- Tag altid luftslangen af og fjern sømmene fra magasinet, inden De afhjælper en fastklemning.

Gør følgende, hvis sømpistolen sætter sig fast: Åbn magasinhætten og fjern sømspolen. Sæt en lille stang eller lignende ind i udstødsporten og bank på den med en hammer for at få det fastklemte søm ud fra udstødsporten. Indstil sømspolen igen og luk magasinhætten.

Afløbsværktøj

Tag slangen af maskinen. Anbring maskinen således, at luftdelen vender ned mod gulvet. Aftap så meget som muligt.

Rengøring af maskinen

Jernstøv, som sidder fast på magneten, kan blæses af ved hjælp af en blæser.

Hætte (Fig. 20)

Når slangen ikke anvendes, skal den skal tages af. Dæk derefter luftdelen med hætten.

Opbevaring

Når sømpistolen ikke anvendes, skal den opbevares på et varmt, tört sted.

Vedligeholdelse af kompressor, luftsæt og luftslange

Efter brugen skal kompressortanken og luftfilteret altid tømmes ud. Hvis fugt får lov til at trænge ind i maskinen, kan resultatet blive dårlig ydelse og risiko for maskinsvigt. (Fig. 21 og 22)

Kontroller med jævne mellemrum, om der er tilstrækkelig trykluftsolie i smørenippelen på luftsættet. Forsømmelse af tilstrækkelig smøring vil bevirke, at O-ringene hurtigt nedslides. (Fig. 23)

Hold luftslangen på god afstand af varme (over 60°C) og ligeledes på god afstand af kemikalier (fortynder, stærk syre og alkaliske stoffer). Sørg ligeledes for at føre slangen på god afstand af forhindringer, som kan kan komme i karambolage med slangen under arbejdet, hvilket kan være farligt.

Slanger skal desuden holdes borte fra skarpe kanter og områder, som kan føre til skade eller slitage på slangen.

(Fig. 24)

For at opretholde SIKKERHEDEN og PÅLIDELIGHE- DEN af produktet, bør vedligeholdelse og reparationer og justeringer altid udføres af et af Makita autoriseret servicecenter med anvendelse af originale Makita-reserve- dele.

TILBEH∅R

FORSIGTIG:

- Det i denne manual specificerede tilbehør og anordninger anbefales til brug sammen med Deres Makita maskine. Brug af andet tilbehør og andre anordninger kan udgøre en risiko for personskade. Anvend kun tilbehør og anordninger til de beskrevne formål.

Hvis De behøver assistance eller yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita servicecenter.

• Søm
- Luftslanger
- Sikkerhedsbriller

ΕΛΛΗΝΙΚΑ

Vi erklærer hermed på eget ansvar, at dette produkt er i overensstemmelse med de følgende standarder i de normsættende dokumenter;

EN792 i overensstemmelse med Rådets Direktiver 98/37/EC.

ΕΛΛΗΝΙΚΑ

De typiske A-vægtede lydniveauer er

lydtryksniveau: 83 dB (A)

lydeffektniveau: 96 dB (A)

Usikkerhed (K): 1,5 dB (A)

Bær høreværn. –

Den vægtede effektive accelerationsværdi er 3,5 m/s ^2 .

Disse værdier er beregnet i overensstemmelse med EN792.

ΕΛΛΗΝΙΚΑ
