MODE D'EMPLOI RA183 OREGON SCIENTIFIC

Outbreaker Ski Modèle : RA103 / RA183

Mettre en Pause le Mode Sortie Montagne (Tour) ..

Désactiver le Mode Sortie Montagne (Tour) ....... 19 Effacer toutes les Données d’une Sortie Montagne (Tour) ...

INTRODUCTION Nous vous remercions d’avoir choisi la montre Outbreaker Ski d’Oregon Scientific™ (RA103 / RA183). Cet instrument de précision vous offre les fonctions suivantes:

• Relevé des ultraviolets (UV-B) avec Indice UV

• Chrono ski permettant de relever et d’enregistrer les temps de parcours, le dénivelé et la vitesse verticale moyenne ; 50 parcours max.

• Relevé d’altitude avec alarmes programmables par l’utilisateur et représentation graphique

• Relevé de température

• Relevé de pression atmosphérique au niveau de la mer avec représentation graphique

• Mémorisation des données des SORTIES MONTAGNE (TOUR) sur mémoire haute capacité permettant de stocker tous les enregistrements

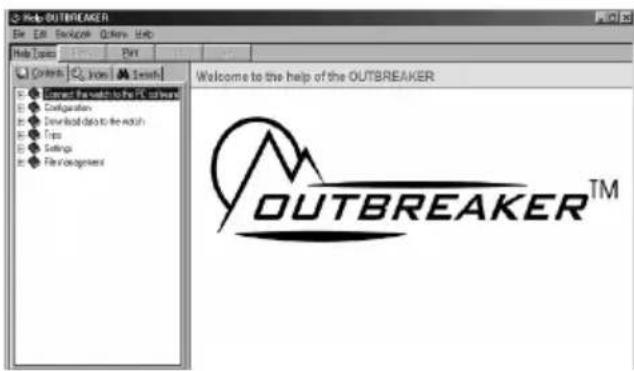

• Logiciel PC avec interface conviviale pour l’analyse des SORTIES MONTAGNES (TOUR) (en option)

• Prévisions météo 4 affichages

• Heure, date et alarme avec rétro-éclairage

• Étanchéité jusqu’à : - 50 mètres pour le modèle RA103 - 30 mètres pour le modèle RA183 Ce manuel contient des informations importantes concernant la sécurité et l’entretien. Il illustre étape par étape les instructions afin d’utiliser au mieux ce produit. Il doit être lu avec attention et conservé en lieu sûr pour pouvoir s’y reporter dans le futur si besoin. IMPORTANT

• Les fonctions de mesure des instruments RA103 / RA183 ne constituent pas des substituts aux appareils professionnels de mesures ou aux instruments industriels de précision. Les valeurs données par cette montre doivent être interprétées avec prudence.

• Oregon Scientific™ n’assume aucune responsabilité en cas de perte ou de réclamation de tiers pouvant survenir suite à l’utilisation de cette montre. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM23

2. SELECT / - : Permet d’afficher les écrans d’un mode

; de diminuer la valeur d’un réglage ; d’enregistrer des balises en Mode SORTIE MONTAGNE (TOUR).

/ : Permet d’allumer le rétro-éclairage pendant 5 secondes ; de verrouiller / déverrouiller les touches.

4. MODE: Permet de passer à un autre Mode ; de sortir

rapidement d’un mode de réglage.

5. UV / +: Permet d’entrer dans l’affichage de l’Indice

UV (UVI) ; d’augmenter une valeur de réglage.

6. ST / SP: Permet de démarrer / d’arrêter le compte à

7. FUNC / SET: Permet d’entrer en mode de réglage ;

de sélectionner une autre option de réglage ; de confirmer une valeur de réglage.

9. Capteur d’altitude.

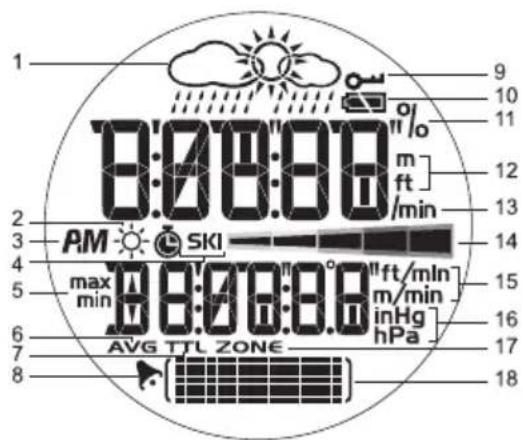

1. Prévisions Météo: 4 affichages météo.

: L’indice UV est affiché.

3. AM / PM: Le format horaire 12 heures est sélectionné.

4. SKI: Le Chrono ski est affiché ou en cours.

5. max / min: Relevés de vitesse ou d’altitude Max /

6. AVG: Vitesse moyenne, dénivelé.

7. TTL: Le temps total est affiché.

: L’alarme quotidienne est activée.

9. : Le verrouillage des touches est activé.

10. : État de la pile.

11. %: Pourcentage de l’espace mémoire utilisé par les

données d’une SORTIE MONTAGNE (TOUR).

12. m / ft: Unités d’altitude - en mètres ou en pieds.

13. /min: Mètres ou pieds par minute.

: Échelle d’indice UV.

15. ft/min ou m/min: Mètres ou pieds par minute.

16. inHg / hPa: Unités de pression atmosphérique.

17. ZONE: Décalage horaire d’une zone.

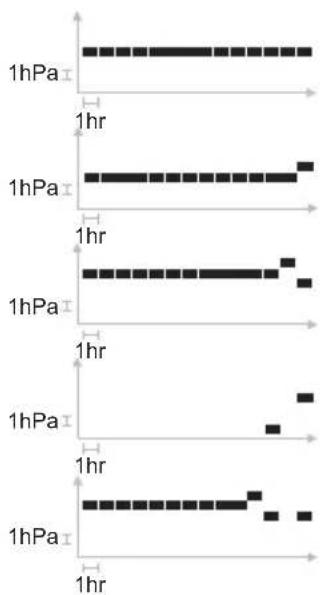

: Zone d’affichage du graphique de la pression au niveau de la mer ; du graphique de l’altitude ; de l’état d’un réglage.

Après avoir retiré la montre Outbreaker Ski de son emballage, ranger tous les éléments d’emballage en lieu sûr. Contenu de l’emballage :

• 1 pile CR2032 (3 V) au lithium - déjà installée

• Boîtier Articles compatibles vendus séparément :

• Câble de connexion USB avec CD-ROM et logiciel d’installation (AD103) RA103&RA183_FR_023.p65 11/3/05, 12:36 PM45

INITIALISATION DE LA MONTRE (PREMIERE UTILISATION) AAppuyer sur le bouton FUNC. / SET pendant 2 secondes pour activer l’affichage LCD. PILE Cette montre fonctionne avec 1 pile CR2032 au lithium, qui a déjà été installée. Consulter ci-dessous le récapitulatif des indicateurs d’état de la pile.

ICÔNE DE PILE DESCRIPTION

FAIBLE Pile faible - - Apparaît lorsque la pile est trop faible pour que les capteurs fonctionnent. “- -” apparaît à la place de la température, de l’altitude, de l’indice UV et du baromètre. En outre, les graphiques cessent d’être actualisés. REMARQUE Une utilisation intense du rétro-éclairage, de l’alarme d’altitude et du Chrono Ski peut réduire considérablement la durée de vie de la pile. Pour remplacer la pile de la montre :

1. Repérer le logement de la pile à l’arrière de la montre.

2. À l’aide d’une pièce de monnaie, comme illustré ci-

dessus, faire tourner le logement dans le sens anti- horaire jusqu’à ce qu’il s’ouvre.

3. Retirer la pile usagée.

4. Insérer une pile neuve, en prenant soin de respecter

la polarité (le + sur le dessus).

5. Remettre le couvercle du logement de pile en place

en le tournant dans le sens horaire. REMARQUE Après avoir remplacé la pile, l’altitude et la valeur de la pression au niveau de la mer doivent de nouveau être d’étalonnées. Pour cela, il suffit de régler l’altitude actuelle ou la pression au niveau de la mer. (Se reporter au chapitre “Régler l’Altitude” ou “Pression au Niveau de la Mer”.) RA103&RA183_FR_023.p65 11/3/05, 12:36 PM56

Lorsqu’elles sont épuisées, les piles rechargeables et non rechargeables doivent être traitées et recyclées correctement. Des conteneurs spéciaux pour piles rechargeables et non rechargeables sont mis à disposition dans des points de collecte dédiés.

• Attention, les piles ne doivent en aucun cas être avalées ! Cela peut s’avérer extrêmement dangereux. Maintenir les piles ainsi que ce produit hors de la portée des enfants en bas âge. Consulter immédiatement un médecin si une pile est avalée.

• Les piles fournies ne doivent en aucun cas être rechargées, réactivées par quelconque moyen, démontées, jetées au feu ou court-circuitées.

ALTERNER ENTRE LES DIFFERENTS MODES

La montre Outbreaker Ski dispose de 4 modes principaux : Le Mode Heure, Le Mode Altimètre-Baromètre, Le Mode Chrono Ski et le Mode PC. Chaque mode affiche un écran titre indiquant quel mode est activé. Après 1 seconde, l’écran titre est automatiquement remplacé par l’écran principal. Appuyer sur MODE pour alterner entre les 4 modes principaux. MODE TITRE MODE PRINCIPAL HEURE ALTIMÈTRE- BAROMÈTRE CHRONO SKI

MODE HEURE REGLER L’HEURE / LA DATE / LES UNITES DE MESURE Par défaut, la montre affiche l’heure en temps réel. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM67

Heure & Heure & Heure & Date Secondes Altitude Heure & Heure & Heure & Pression au Pression Réelle Indice UV Niveau de la Mer Locale Pour régler l’heure :

1. Appuyer sur MODE pour accéder

Appuyer sur SET sans relâcher jusqu’à ce que le premier réglage clignote.

3. Appuyer sur + ou - pour modifier la

valeur du réglage comme souhaité. Maintenir cette touche appuyée pour faire défiler plus rapidement les options. Appuyer sur SET pour confirmer un réglage et passer au réglage suivant.

4. Répéter l’étape 3 pour modifier les

autres réglages de ce mode. Les réglages de l’heure apparaissent dans l’ordre suivant :

• Format 12 / 24 heures

• Unité de température : ˚C / ˚F

• Unité d’altitude : mètres / pieds

• Unité de pression atmosphérique : inHg / hPa REMARQUE La date est réglée par un calendrier automatique contenant 96 années ; ce qui signifie que le jour et la date n’ont pas à être réglés chaque mois. REMARQUE Les unités de température, de dénivelé et de pression atmosphérique réglés en Mode Heure s’appliquent à tous les modes.

LES DIFFERENTS AFFICHAGES DE L’HEURE

Le Mode Heure contient 8 différents écrans d’affichage. Pour alterner entre ces écrans :

1. Appuyer sur MODE pour sélectionner le Mode Heure.

2. Appuyer sur SELECT pour faire défiler les différents

écrans d’affichage de l’heure. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM78

Heure & Heure & Chrono Ski Température REMARQUE Lorsque la montre est portée, la température peut être faussée par la chaleur du corps. Pour relever la température avec exactitude, enlever la montre du poignet et attendre environ 15 minutes avant d’effectuer un relevé.

Les réglages suivants sont disponibles à partir des 8 écrans d’affichage de l’heure :

• Alarme Quotidienne - Lorsqu’elle est activée, l’alarme se déclenche tous les jours à l’heure réglée

• Décalage Horaire d’une Zone - Permet à l’utilisateur d’ajuster l’heure en fonction d’une zone horaire différente de celle où il se trouve habituellement (+/- 23 heures)

1. Appuyer sur FUNC pour sélectionner l’alarme

quotidienne ou la zone horaire.

2. Appuyer sur SET sans relâcher pour entrer en mode

3. Appuyer sur + ou - pour modifier un réglage.

(Maintenir cette touche appuyée pour faire défiler plus rapidement les options.)

4. Appuyer sur SET pour confirmer le réglage. Une fois

le réglage effectué, l’affichage revient au précédent écran d’affichage de l’heure. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM89

L’alarme sonne pendant 1 minute. Appuyer sur n’importe quelle touche pour éteindre la sonnerie de l’alarme. L’alarme est automatiquement réinitialisée, excepté si l’utilisateur la désactive.

ACTIVER / DESACTIVER L’ALARME

Appuyer sur MODE pour accéder au Mode Heure. Appuyer sur SET, puis sur + pour activer ou désactiver l’alarme. indique que l’alarme est activée. MODE ALTIMETRE-BAROMETRE

A PROPOS DE L’ALTIMETRE-BAROMETRE

Cette montre est équipée d’un baromètre intelligent basé sur une technologie avancée de Baro-compensation et dont le capteur interne calcule l’altitude automatiquement. Ce capteur distingue la pression résultant des différences d’altitude et la pression résultant des variations climatiques. Cette distinction permet d’éviter les incohérences et d’obtenir un relevé d’altimètre plus précis que la plupart des autres dispositifs de mesure disponibles sur le marché. L’altimètre mesure l’altitude en mètres ou en pieds et permet de stocker et de rappeler les données suivantes:

• Altitudes maximum / minimum atteintes lors d’une activité en montagne

• Altitudes maximum / minimum atteintes en cumulé lors d’une activité en montagne

• Vitesses de montée maximum / de descente maximum

• Vitesse verticale actuelle

• Alerte d’altitude maximum / minimum (sonnerie d’alarme en cas de dépassement des limites)

Pour régler l’altitude:

1. Appuyer sur MODE pour accéder

au Mode Altimètre-Baromètre.

Appuyer sur SET sans relâcher jusqu’à ce que le premier réglage clignote.

3. Appuyer sur + ou - pour modifier le

réglage ou maintenir ces touches appuyées pour faire défiler plus rapidement les options. Appuyer sur SET pour confirmer le réglage. Pour régler correctement l’altimètre, il est nécessaire de connaître l’altitude exacte de l’endroit où l’on se trouve : Pour cela:

• Se procurer une carte topographique sur laquelle figure votre emplacement géographique ainsi que l’altitude de cet emplacement.

• Régler la pression au niveau de la mer sur la montre. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM910

Regarder la montre pour connaître une altitude à un moment précis, puis observer l’évolution sur le graphique. Se reporter au tableau ci-dessous pour savoir comment interpréter le graphique.

Altitude 400 m. Utilisateur se déplaçant sur une route plate

• Cet appareil utilise un capteur électronique de pression qui peut être faussé par des changements de température. Lors de tout relevé d’altitude, s’assurer que l’appareil n’est pas exposé à de brusques changements de température.

• Il est recommandé d’étalonner régulièrement l’altitude et la pression au niveau de la mer pour que les données de la montre restent précises. Pour cela, il suffit de régler l’altitude actuelle ou la pression au niveau de la mer. (Se reporter au chapitre “Régler l’Altitude” ou “Pression au Niveau de la Mer”.)

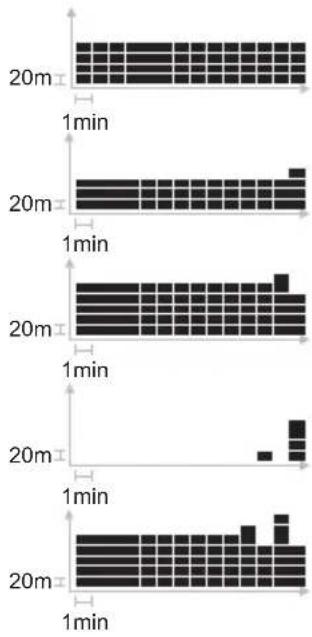

GRAPHIQUE D’ALTITUDE

Le graphique d’altitude, qui apparaît en bas de l’affichage, indique l’historique d’altitude. Il contient 7 lignes et 14 colonnes. Le dernier relevé apparaît à droite et toujours sur la 4ème ligne. Ce sont donc les autres relevés qui ajustent leurs positions en fonction du dernier relevé. Dernier relevé REMARQUE 1 ligne = 20 m (20 m = 65,6 pieds) 1 colonne = 1 min 1min 20m 1min 20m 1min 20m 1min 20m 1min 20m 1min 20m RA103&RA183_FR_023.p65 11/3/05, 12:36 PM1011

Altitude & Heure Heure & Heure & Pression au Pression Réelle Niveau de la Mer Locale Altitude & Altitude & Altitude & Indice UV Chrono Ski Température Altitude Max / Min Altitude Max / Vitesse Verticale Min Totale Actuelle Vitesse Max de Réglage de Réglage de la Montée ou de l’Alarme Pression au Descente d’Altitude Niveau de la Mer

LES DIFFERENTS AFFICHAGES DE L’ALTITUDE

Le Mode Altimètre-Baromètre contient 6 différents écrans d’affichage de l’altitude. Pour alterner entre ces écrans :

1. Appuyer sur MODE pour accéder au Mode Altimètre-

2. Appuyer sur SELECT pour faire défiler les différents

écrans d’affichage de l’altitude.

ALTITUDE, FONCTIONS AVANCEES

À partir de l’un des 6 écrans d’affichage de l’altitude, appuyer sur FUNC pour parcourir les différents sous écrans suivants: RA103&RA183_FR_023.p65 11/3/05, 12:36 PM1112

Réglage de l’Icône Météo Pour plus d’informations concernant ces fonctions, se reporter au titre de chapitre correspondant ci-dessous.

Cet écran indique le point le plus élevé et le plus bas atteint jusqu’à présent.

1. Appuyer sur + pour alterner entre l’altitude max et min.

2. Appuyer sur SET sans relâcher pour définir le relevé

en cours comme étant l’altitude max ou min.

ALTITUDE MAX / MIN TOTALE EN CUMULE

Cet écran indique la distance totale descendue ou montée ; ce qui signifie que chaque valeur de pente positive est ajoutée et ‘cumulée’ et que chaque valeur de pente négative est ajoutée et ‘cumulée’ pour donner un total cumulé.

1. Appuyer sur + pour alterner entre l’altitude max et

2. Appuyer sur SET sans relâcher pour effacer le relevé.

VITESSE VERTICALE Cet écran indique la vitesse d’ascension de l’utilisateur.

VITESSE MAX DE MONTEE / DE DESCENTE

Cet écran indique la vitesse de montée ou de descente la plus rapide.

1. Appuyer sur + pour alterner entre la vitesse de montée

2. Appuyer sur SET sans relâcher pour effacer le relevé.

L’alarme d’altitude positive (de montée) ou négative (de descente) est déclenchée lorsque l’altitude limite réglée est atteinte lors d’un parcours en montagne.

1. Appuyer sur + pour activer (ou désactiver) l’alarme

2. Appuyer sur SET sans relâcher pour entrer en mode

3. Appuyer sur + ou - pour modifier un réglage.

4. Appuyer sur SET pour confirmer.

Appuyer sur n’importe quelle touche pour arrêter la sonnerie de l’alarme. L’alarme sonne de nouveau si la valeur réglée est de nouveau atteinte. REMARQUE Le réglage de l’altitude fausse la pression au niveau de la mer. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM1213

Pour qu’elle soit mesurée avec exactitude, la pression au niveau de la mer doit être étalonnée. Après avoir effectué cet étalonnage, l’altitude est automatiquement réglée grâce à une fonction d’étalonnage automatique. La pression au niveau de la mer actuelle peut être trouvée dans les journaux, les informations locales, à la radio ou sur Internet.

1. Appuyer sur SET sans relâcher pour entrer en mode

de réglage de la pression au niveau de la mer.

2. Appuyer sur + ou - pour modifier un réglage.

3. Appuyer sur SET pour confirmer.

REMARQUE La pression au niveau de la mer ou l’altitude doit être de nouveau étalonnée si le produit est passé par un endroit pressurisé, tel qu’une cabine d’avion. PREVISIONS METEO Ce produit prévoit la météo pour les prochaines 12 à 24 heures dans un rayon de 30 à 50 km (19 à 31 miles). Les prévisions météo sont basées sur les relevés et la tendance de la pression atmosphérique. REMARQUE Il se peut que les prévisions météo disparaissent de l’écran si la montre subit d’importantes variations d’altitude. Il suffit de rester à la même altitude pendant 5 minutes pour que les prévisions météo réapparaissent.

1. Appuyer sur SET sans relâcher pour entrer en mode

de réglage des prévisions météo.

2. Appuyer sur + ou - pour modifier un réglage.

3. Appuyer sur SET pour confirmer.

REMARQUE Le fabricant ne peut être tenu responsable d’aucun désagrément causé par des erreurs de prévisions météorologiques.

CHRONO SKI Le chrono ski est équipé d’un compte à rebours réglable par l’utilisateur (réglé par défaut sur 10 secondes). Lorsque le compte à rebours atteint zéro, il émet un bip sonore, puis démarre automatiquement le chronométrage. Cette fonction laisse notamment le temps de mettre ses gants et de se préparer à skier avant de commencer un parcours chronométré. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM1314

Le chrono peut être réinitialisé automatiquement lorsqu’une altitude prédéfinie est atteinte. Ainsi, lorsqu’on arrive en haut d’un parcours, il suffit d’appuyer sur ST pour réactiver le compte à rebours. Pour activer cette fonction, la mettre sur ON et régler l’altitude de réinitialisation. L’altitude de réinitialisation ne doit pas être inférieure au seuil (base) réglé dans la fonction d’arrêt automatique.

Le chrono peut être arrêté automatiquement lorsqu’on passe en dessous d’une limite d’altitude prédéfinie. Ceci signifie que lors d’un parcours chronométré, il n’est pas nécessaire d’arrêter manuellement le chrono. Pour activer cette fonction, la mettre sur ON et définir le seuil, comme indiqué dans le chapitre “Régler l’Arrêt Automatique” ci-dessous.

REGLER LE CHRONO SKI

Pour régler le chrono ski :

1. Appuyer sur MODE pour accéder au Mode Chrono

Ski. Le dernier réglage du compte à rebours apparaît à l’écran. 1ère possibilité:

2. Appuyer sur ST / SP pour démarrer et arrêter le

compte à rebours. Ou, 2ème possibilité:

3. Appuyer sur SET sans relâcher pour entrer un

nouveau temps de compte à rebours.

4. Utiliser + ou - pour modifier le réglage.

5. Appuyer sur SET pour confirmer.

REGLER L’ARRET AUTOMATIQUE

Pour régler l’arrêt automatique :

Appuyer sur MODE pour accéder au Mode Chrono Ski.

2. Appuyer sur SET sans relâcher. Puis, appuyer sur

SET jusqu’à atteindre l’écran illustré ci-dessous. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM1415

3. Appuyer sur + ou - pour mettre l’arrêt automatique

4. Appuyer sur SET sans relâcher pour entrer dans

l’option de réglage du seuil (base).

5. Utiliser + ou - pour modifier le réglage, puis appuyer

sur SET pour confirmer. Pour modifier rapidement le seuil de l’arrêt automatique lorsque la fonction arrêt automatique est sur ON :

1. Réinitialiser le chrono ski.

2. Appuyer sur SELECT sans relâcher pour définir

l’altitude actuelle comme seuil. Appuyer sur SET pour confirmer le relevé.

3. Pour affiner le réglage du seuil, appuyer sur + ou -.

REGLER LA REINITIALISATION AUTOMATIQUE

Pour régler la réinitialisation automatique :

Appuyer sur MODE pour accéder au Mode Chrono Ski.

2. Appuyer sur SET sans relâcher. Puis, appuyer sur

SET jusqu’à atteindre l’écran illustré ci-dessous.

3. Appuyer sur + ou - pour mettre la réinitialisation

4. Appuyer sur SET sans relâcher pour entrer dans

l’option de réglage de l’altitude de réinitialisation. Utiliser + ou - pour modifier le réglage, puis appuyer sur SET pour confirmer.

ALERTE SONORE DU COMPTE A REBOURS

Le compte à rebours indique différents temps intermédiaires en émettant une série de bips sonores.

Temps Dénivelé Vitesse moyenne

ENREGISTREMENT ET AFFICHAGE DES PARCOURS

La montre enregistre jusqu’à 50 parcours. Le temps, le dénivelé et la vitesse moyenne sont mesurés pour chaque parcours. REMARQUE Le mot DIST qui apparaît à l’écran représente le dénivelé (voir l’illustration d’écran ci-dessous). REMARQUE La montre enregistre automatiquement un parcours dès lors que le compte à rebours est utilisé. Pour afficher un enregistrement de parcours :

Appuyer sur MODE pour accéder au Mode Chrono Ski.

2. Appuyer sur FUNC pour faire défiler les différentes

données du parcours.

3. Appuyer sur + ou - pour afficher les différents parcours.

Pour supprimer le dernier enregistrement ou tous les enregistrements :

1. Appuyer sur FUNC sans relâcher lorsque les

enregistrements sont affichés.

2. Appuyer sur SET pour sélectionner DEL ‘ONE’ (pour

effacer le dernier enregistrement) ou ‘ALL’ (pour effacer tous les enregistrements).

3. Appuyer sur SET sans relâcher pour confirmer la

suppression. REMARQUE Lorsque la mémoire est pleine, l’enregistrement le plus ancien est automatiquement supprimé. AFFICHAGE DE LA PRESSION AU NIVEAU DE LA MER Il est possible d’afficher les valeurs numériques de la pression au niveau de la mer en hPa / inHg ou bien d’afficher ces données sous une forme graphique. Ce graphique contient 7 lignes et 14 colonnes. Le dernier relevé apparaît à droite et toujours sur la 4ème ligne. Ce sont donc les autres relevés qui ajustent leurs positions en fonction du dernier relevé. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM1617

Dernier relevé REMARQUE 1 hPa = 0,02953 inHg Regarder la montre pour connaître la pression au niveau de la mer à un instant précis, puis observer le graphique pour voir l’évolution de la pression. Se reporter au tableau ci-dessous pour savoir comment interpréter le graphique.

1. Pression au niveau de

Pression au niveau de la mer à 6 hPa. (Augmentation de 1 hPa)

Pression au niveau de la mer à 4 hPa. (Diminution de 2 hPa)

Pression au niveau de la mer à 9 hPa. (Augmentation de 5 hPa)

Pression au niveau de la mer à 4 hPa. (Diminution de 5 hPa) REMARQUE Le relevé de pression réelle locale et le relevé de pression au niveau de la mer sont mis à jour respectivement toutes les 2 secondes et toutes les heures. INDICE UV-B La fonction UV mesure le niveau d’Ultraviolets et convertit ces données sous forme graphique, comme indiqué ci-dessous. Pour afficher rapidement le graphique de l’Indice UV : Appuyer sur le bouton UV. Comment interpréter le graphique de l’Indice UV :

COULEUR INDICE UV SIGNIFICATION

Vert 1-2 Faible - appliquer un écran solaire Jaune 3-5 Moyen

porter des vêtements de protection Orange 6-7 Élevé - porter des lunettes de soleil & vêtements de protection Rouge 8-10 Très élevé - Ne pas s’exposer au soleil de 10 heures à 16 heures. Violet <11 Extrême - Rayons solaires très forts, rester à l’intérieur REMARQUE S’assurer que la montre pointe vers le soleil pour obtenir un relevé UV-B aussi précis que possible. 1hr 1hPa 1hr 1hPa 1hr 1hPa 1hr 1hPa 1hr 1hPa 1hr 1hPa RA103&RA183_FR_023.p65 11/3/05, 12:36 PM1718

IMPORTANT L’Organisation Mondiale de la Santé recommande de respecter les précautions suivantes lors de toute exposition au soleil: Limiter le temps d’exposition en milieu de journée - les rayons UV sont plus dangereux de 10 heures à 16 heures. Dans la mesure du possible, éviter les expositions au soleil dans ce créneau horaire. Porter des vêtements de protection - Un chapeau à large bord permet de protéger les yeux, les oreilles, le visage et la nuque. Des lunettes de soleil offrant une protection de 99 à 100 % contre les UV-A et UV-B permettent de réduire considérablement les effets nocifs du soleil sur l’œil. Porter des vêtements amples au tissage serré protège mieux du soleil. Utiliser un écran solaire - Appliquer largement une crème solaire indice SPF 15+ minimum et renouveler l’application toutes les deux heures. “Source - Organisation Mondiale de la Santé (www.who.org)” MODE SORTIE MONTAGNE (TOUR) MEMORISATION D’UNE SORTIE MONTAGNE (TOUR) Le mode Sortie montagne (Tour) permet d’enregistrer et de sauvegarder la pression réelle locale, la température et l’altitude ; la mémoire de la montre enregistre le temps passé à skier, le dénivelé et la vitesse verticale. Les données d’une Sortie montagne (Tour) et les données de la montre peuvent être téléchargées sur PC. Jusqu’à 99 SORTIEs MONTAGNE (TOURs) peuvent être enregistrées et sauvegardées sur logiciel PC. À partir d’un PC, l’utilisateur peut émettre des rapports, comparer des résultats et suivre les performances atteintes lors des entraînements. Par exemple, un rapport sur PC peut comprendre:

• Le numéro de la sortie montagne (1 à 99)

• La durée totale de la sortie montagne

• La durée nette de la sortie montagne (sans les pauses)

• Vitesse de montée / de descente Un rapport ski sur PC peut comprendre:

• Temps total, temps min / max

• Dénivelé total, dénivelé min / max

• Vitesse moyenne, vitesse min / max Temps d’enregistrement total disponible RA103 / RA183 - 480 min (8 heures) Le temps d’échantillonnage par défaut en mode SORTIE MONTAGNE (TOUR) est de 5 secondes. Il est possible d’augmenter l’écart entre chaque échantillonnage et donc d’augmenter la capacité mémoire. Utiliser le logiciel PC pour effectuer ce réglage. REMARQUE Les données d’une SORTIE MONTAGNE (TOUR) peuvent être affichées uniquement sur le logiciel PC. ACTIVER LE MODE SORTIE MONTAGNE (TOUR) Procéder comme suit avant de commencer une activité en montagne. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM1819

Appuyer simultanément sur FUNC / SET et MODE. L’écran TOUR END (fin de la sortie montagne) apparaît.

2. Appuyer sur FUNC / SET sans relâcher pendant deux

secondes. Un numéro de SORTIE MONTAGNE (T1, T2, etc.) apparaît en bas de l’écran. Les données sont alors enregistrées. Le pourcentage (%) en haut, indique l’espace mémoire utilisé.

3. Pour arrêter l’enregistrement des données de la

SORTIE MONTAGNE, appuyer sur FUNC / SET sans relâcher pendant deux secondes. END (FIN) apparaît en bas de l’écran. Les données de la Sortie montagne cessent d’être enregistrées.

4. Pour commencer une autre SORTIE MONTAGNE,

appuyer sur FUNC / SET sans relâcher pendant 2 secondes. Un nouveau numéro de SORTIE MONTAGNE (T3, etc.) apparaît en bas de l’écran. Les données sont de nouveau enregistrées.

5. Appuyer sur MODE pour revenir en Mode Heure.

REMARQUE L’espace mémoire utilisé est indiqué en pourcentage. Il est recommandé de télécharger les données sur le PC puis de les effacer de la mémoire SORTIE MONTAGNE (TOUR) dès que ce pourcentage s’approche des 100 %. Lorsque l’espace mémoire atteint 100 %, il n’est plus possible d’effectuer d’enregistrement.

ENREGISTRER DES BALISES EN MODE SORTIE

MONTAGNE (TOUR) La fonction Balises permet de marquer des positions spécifiques lors d’une SORTIE MONTAGNE. Pour apposer une balise, appuyer sur SELECT / - sans relâcher en Mode SORTIE MONTAGNE (TOUR). La balise apparaît uniquement sur le PC, après avoir téléchargé les données de la montre. METTRE EN PAUSE LE MODE SORTIE MONTAGNE (TOUR)

Si le Mode SORTIE MONTAGNE n’est pas déjà activé, appuyer simultanément sur FUNC / SET et MODE. Le numéro de la SORTIE MONTAGNE apparaît. Le pourcentage (%) en haut, indique l’espace mémoire utilisé.

2. Appuyer sur FUNC / SET. REST (PAUSE) apparaît

3. Appuyer sur ST / SP pour mettre en pause ou

reprendre l’enregistrement. DESACTIVER LE MODE SORTIE MONTAGNE (TOUR) Procéder comme suit avant de terminer l’activité en montagne. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM1920

1. Appuyer simultanément sur FUNC / SET et MODE.

Le numéro de la SORTIE MONTAGNE apparaît. Le pourcentage (%) en haut, indique l’espace mémoire utilisé.

3. Appuyer sur FUNC / SET sans relâcher pendant deux

secondes. Ceci TERMINE la session de la SORTIE MONTAGNE.

4. Appuyer sur MODE pour revenir en Mode Heure.

EFFACER TOUTES LES DONNEES D’UNE SORTIE MONTAGNE (TOUR) Procéder comme suit après avoir téléchargé les données d’une SORTIE MONTAGNE sur le logiciel PC. 1ère possibilité:

1. Télécharger les données sur le PC utilisé (la SORTIE

MONTAGNE est automatiquement effacée). Ou, 2ème possibilité:

1. Désactiver le Mode SORTIE MONTAGNE. Lorsque

l’écran END apparaît, appuyer sur le bouton FUNC / SET. CLR (EFFACER) apparaît en bas de l’écran.

2. Appuyer sur FUNC / SET sans relâcher jusqu’à ce

que donE (TERMINÉ) apparaisse à l’écran.

3. Appuyer de nouveau sur FUNC / SET, 0 % s’affiche,

confirmer la suppression de toutes les données.

4. Appuyer sur MODE pour revenir en Mode HEURE.

KIT PC (ARTICLE EN OPTION - VENDU SEPAREMENT) La montre est compatible avec un Kit PC qui comprend un câble de connexion USB et un CD-ROM pour le téléchargement des données sur ordinateur personnel. Des instructions complètes pour l’utilisation de ce logiciel sont fournies dans le menu Aide et peuvent être consultées après avoir installé le CD-ROM. REMARQUE Le Kit PC pour la série RA103 / RA183 de montres Outbreaker est vendu séparément. Contacter le revendeur ou consulter notre site web

www.oregonscientific.com) pour obtenir davantage d’informations concernant le Kit PC AD103. Ce Kit PC permet de stocker et de rappeler la plupart des informations collectées par la montre Outbreaker. Il libère de l’espace sur la mémoire afin de pouvoir enregistrer d’autres données tout en conservant les enregistrements les plus importants. Il permet notamment de spécifier quelles données doivent être enregistrées en Mode SORTIE MONTAGNE (TOUR) : le fait de limiter le nombre de données enregistrées prolonge la durée de stockage des enregistrements. Ceci peut s’avérer utile pour suivre les performances sur une longue durée, par exemple lors d’une randonnée de deux jours, où seules la température, la pression et l’altitude vous intéressent, alors que la vitesse verticale a moins d’importance. Se reporter au chapitre relatif à la MÉMORISATION D’UNE SORTIE MONTAGNE (TOUR) pour obtenir tous les détails concernant la capacité mémoire. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM2021

Il est également possible d’utiliser un kit de raccordement PC pour régler les valeurs de la montre directement sur le PC. Une liste complète des options est disponible à la fin de ce chapitre.

REGLAGE POUR LE MODE PC

Pour utiliser les fonctions du Mode PC, il est indispensable de se procurer le Kit PC (qui comprend un câble de connexion USB et un logiciel d’installation sur CD-ROM) et d’être équipé d’un PC ou ordinateur portable.

Installer le logiciel en utilisant le CD-ROM (uniquement pour la première utilisation). Le processus est automatique et requiert uniquement de répondre aux messages auto explicatifs. Une fois le logiciel installé, une icône Oregon Scientific est placée sur votre bureau.

2. Brancher le câble de connexion USB.

3. Mettre la montre en Mode PC.

UTLISATION DU LOGICIEL

Double cliquer sur l’icône Oregon Scientific. Après avoir ouvert le logiciel, cliquer sur Help (Aide) pour obtenir les informations relatives à la fonction souhaitée.

Le logiciel fourni sur CD-ROM permet d’effectuer les tâches suivantes: ACCÉDER / RAPPELER DES MODIFIER LES RÉGLAGES DONNÉES SUR LE PC DE LA MONTRE SUR LE PC

• Toutes les données • Date et heure (réglées en enregistrées en mode fonction de l’heure du PC ou SORTIE MONTAGNE, réglées manuellement) notamment la température • Pression actuelle au niveau et l’altitude. (À condition de la mer que ces données aient été • Icône prévisions sélectionnées sous “Data • Options de téléchargement should be stored” et d’enregistrement des (“Données à sauvegarder“) données du mode SORTIE dans le menu de MONTAGNE (TOUR) configuration “Configuration • Taux d’échantillonnage menu”; se reporter au (1 seconde et plus) menu aide du logiciel) • Réglage des unités

• Sauvegarder / importer et (Système Métrique ou exporter les données Système Britannique)

• Définir les données de l’utilisateur

• Afficher les graphiques et imprimer les tableaux

• Données des parcours ski REMARQUE Pour envoyer tous les réglages et préférences sur la montre, sélectionner “Transfer configuration” (“Transférer la configuration”) dans le sous-menu “Communication” (logiciel PC). RA103&RA183_FR_023.p65 11/3/05, 12:36 PM2122

Procéder comme suit pour télécharger les données:

1. Après avoir installer le CD-ROM, cliquer sur l’icône

Outbreaker sur le PC.

2. Dans le menu principal, sélectionner “Communication”.

3. Brancher le câble de connexion USB.

4. Appuyer sur MODE jusqu’à accéder au Mode PC.

5. Raccorder le câble à la montre. S’assurer que les

broches sont correctement insérées.

6. Sélectionner “Connect” (“Connecter”) dans le

sous-menu “Communication ” du logiciel PC.

7. Un marqueur en forme de flèche apparaît sur la

montre, ainsi que le message “download in progress” ” (“Téléchargement en cours ”) sur le PC.

8. Sélectionner “Read Trip Data” (“Lire les données de

l’activité montagne”) dans le sous-menu “Communication”, puis suivre les instructions à l’écran.

9. Sélectionner “Format” pour procéder à l’organisation

10. Le téléchargement est à présent terminé. Sélectionner

le rapport graphique souhaité. REMARQUE Se reporter au Manuel d’Utilisation du Kit PC (AD103) pour plus d’informations. RETRO-ECLAIRAGE Pour allumer le rétro-éclairage pendant 5 secondes:

2. Appuyer sur toute autre touche lorsque la lumière est

allumée afin de prolonger la durée d’éclairage pendant 5 secondes. REMARQUE Le rétro-éclairage ne fonctionne plus si l’icône de la pile déchargée est affichée. Dès que la pile est remplacée, la fonction de rétro-éclairage redevient normale.

VERROUILLAGE DES TOUCHES

Pour activer / désactiver (ON / OFF) le verrouillage des touches:

• Appuyer sur pendant 2 secondes pour alterner entre ON et OFF. Lorsque le verrouillage est sur ON, l’icône apparaît à l’affichage. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM2223

SPECIFICATIONS TYPE DESCRIPTION HEURE Format horaire 12 / 24 h Format de date JJ / MM ou MM / JJ Format de l’année 2004 - 2099 (calendrier automatique) Alarme Alarme quotidienne CHRONO SKI Compte à rebours 99 sec sélectionnable par l’utilisateur Chrono / parcours 9:59:59 (h:min:sec) / jusqu’à 50 parcours INDICE UV Niveau d’indice 0-25 Résolution 0,1 THERMOMÈTRE Plage de mesure 14 ˚F à 140 ˚F (-10 ˚C à 60 ˚C) Résolution 0,1 ˚C / 0,2 ˚F ALTIMÈTRE Plage d’affichage -400 à 9 000 m de l’altitude (-1312 à 29 520 pieds) Réglage d’altitude -400 à 9 000 m (-1312 à 29 520 pieds) Résolution 1 m / 3 pieds BAROMÈTRE Plage d’affichage de la 300 à 1 100 hPa / pression atmosphérique 8,86 à 32,48 inHg locale Résolution de la pression 1 hPa / 0,01 inHg atmosphérique locale Affichage de la pression 900 à 1100 hPa / au niveau de la mer 26,58 à 32,48 inHg Réglage de la pression 900 à 1100 hPa / au niveau de la mer 26,58 à 32,48 inHg Résolution de la pression 1 hPa / 0,01 inHg au niveau de la mer Indicateurs de prévisions Ensoleillé, partiellement météo nuageux, nuageux et pluvieux ALIMENTATION Montre 1 pile CR2032 3 V au lithium

CONDITIONS DE FONCTIONNEMENT

Température de 14 ˚F à 140 ˚F fonctionnement (-10 ˚C à 60 ˚C) Température de stockage -4 ˚F à 158 ˚F (-20 ˚C à 70 ˚C) Étanchéité 50 m / 164 pieds (RA103) 30 m / 98 pieds (RA183) RA103&RA183_FR_023.p65 11/3/05, 12:36 PM2324

D’ENTRETIEN Pour profiter au maximum de ce produit, respecter les recommandations suivantes:

• Nettoyer le produit avec un chiffon doux légèrement humide. Ne pas utiliser de produits nettoyants abrasifs ou corrosifs, tels que l’essence, le chlore, le parfum, l’alcool, la laque pour cheveux etc. car cela pourrait endommager le produit.

• Ne pas appuyer sur les touches avec les doigts humides, sous l’eau ou sous une forte pluie, car cela pourrait permettre à l’eau de s’infiltrer dans le circuit électronique.

• Ne pas soumettre le produit à des forces extrêmes, à des chocs, de la poussière, à des variations de température ou à l’humidité. Ne jamais laisser le produit en plein soleil durant de longues périodes de temps. Ceci pourrait provoquer un mauvais fonctionnement.

• Ne pas manipuler les composants internes. Ceci pourrait endommager le produit et annuler sa garantie. La montre ne contient aucune pièce pouvant être réparée par l’utilisateur.

• Ne pas toucher au circuit électronique s’il est exposé, il contient un risque de choc électrique.

• Ne pas rayer l’écran LCD avec des objets durs car cela pourrait l’endommager.

• Manipuler avec précautions tout type de piles.

• Retirer les piles à chaque fois que le produit est rangé et inutilisé durant de longues périodes.

• Lors du remplacement des piles, utiliser des piles neuves en respectant les indications de ce manuel d’utilisation.

• Ne pas utiliser dans de l’eau chaude.

• Lors de sa mise au rebut, ce produit doit être jeté conformément aux dispositions de traitement des déchets applicables localement. RA103&RA183_FR_023.p65 11/3/05, 12:36 PM2425

En consultant notre site internet (www.oregonscientific.fr), vous pourrez obtenir des informations sur les produits Oregon Scientific: photo numérique; lecteurs MP3; produits et jeux électroniques éducatifs; réveils; sport et bien-être; stations météo; téléphonie. Le site indique également comment joindre notre service après-vente. Nous espérons que vous trouverez toutes les informations dont vous avez besoin sur notre site, néanmoins, si vous souhaitez contacter le service client Oregon Scientific directement, allez sur le site www2.oregonscientific.com/ service/support ou appelez le 1-800-853-8883 aux US. Pour des demandes internationales, rendez vous sur le site: www2.oregonscientific.com/about/international/ default.asp RA103&RA183_FR_023.p65 11/3/05, 12:36 PM251
