Type de produit	Ampli guitare
Marque	Marshall
Modèle	JCM800 2203
Puissance	100 W
Lampes	2 x ECC83 (préampli), 1 x ECC83 (séparateur de phase), 4 x EL34
Canaux	Canal unique avec 2 entrées séparées (haute et basse sensibilité)
Égalisation	Aigus, médiums, basses et présence
Sorties haut-parleurs	2 x jack 1/4", impédances sélectionnables 16Ω / 8Ω / 4Ω
Boucle d'effets	Série, envoi/retour commutable avec sélecteur de niveau (+4 dBu / -10 dBV)
Entrées	Entrée haute sensibilité (gain élevé) et entrée basse sensibilité (gain faible)
Alimentation électrique	110V, 220V ou 230V (sélectionnable via commutateur)
Fusible secteur	Valeur indiquée sur panneau arrière, adaptée à la tension sélectionnée
Fusible H.T.	Valeur indiquée sur panneau arrière
Poids	20,5 kg
Largeur	740 mm
Hauteur	315 mm
Profondeur	210 mm
Entretien et nettoyage	Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. Évitez les produits abrasifs.
Sécurité	Éteignez et débranchez avant de changer le sélecteur de tension, les fusibles ou l'impédance de sortie. Utilisez uniquement des câbles de haut-parleur.
Pièces détachées et réparabilité	Consultez un technicien qualifié pour toute réparation. Les lampes et fusibles sont remplaçables par l'utilisateur selon les instructions.

FOIRE AUX QUESTIONS - JCM800 2203 MARSHALL

Comment allumer l'amplificateur Marshall JCM800 2203 ?

Mettez l'interrupteur d'alimentation sur ON, attendez quelques minutes, puis basculez l'interrupteur de veille sur ON. Assurez-vous que le volume principal et le volume du préampli sont à zéro avant d'allumer.

Quelle est la procédure pour changer l'impédance de sortie ?

Éteignez et débranchez complètement l'amplificateur avant de tourner le sélecteur d'impédance de sortie. Réglez-le sur l'impédance totale de vos enceintes (16Ω, 8Ω ou 4Ω).

Puis-je utiliser un câble de guitare blindé pour relier l'ampli à l'enceinte ?

Non, vous devez utiliser un câble de haut-parleur non blindé. Les câbles de guitare blindés ne sont pas conçus pour supporter la puissance et peuvent endommager l'ampli.

Comment régler la boucle d'effets pour des pédales ou un rack ?

Utilisez le commutateur de niveau de boucle : position IN pour les pédales (-10 dBV), position OUT pour les processeurs rack (+4 dBu). Activez la boucle avec l'interrupteur de contournement.

Quelle est la différence entre les deux entrées guitare ?

L'entrée haute sensibilité offre un gain plus élevé et plus de distorsion. L'entrée basse sensibilité offre un gain plus faible et une meilleure marge avant saturation.

Comment remplacer un fusible sur le JCM800 2203 ?

Éteignez et débranchez l'ampli. Localisez le fusible secteur ou H.T. sur le panneau arrière. Remplacez-le par un fusible de même valeur et type (indiqué sur le panneau). N'utilisez jamais de fusible de valeur différente.

Puis-je utiliser l'ampli sans enceinte branchée ?

Non, ne faites jamais fonctionner l'ampli sans haut-parleur ou charge connectée. Cela peut endommager sérieusement l'amplificateur.

Comment transporter l'amplificateur en toute sécurité ?

Éteignez et débranchez l'ampli, retirez tous les câbles. Déplacez l'ampli seul, ne le déplacez pas empilé sur une enceinte ou un autre équipement.

Que faire en cas de surchauffe ou de bruit anormal ?

Éteignez immédiatement l'ampli et débranchez-le. Vérifiez les connexions des enceintes et l'impédance. Si le problème persiste, consultez un technicien qualifié.

Comment nettoyer l'ampli Marshall JCM800 2203 ?

Débranchez l'ampli. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Évitez que du liquide ne pénètre à l'intérieur.

MODE D'EMPLOI JCM800 2203 MARSHALL

Téléchargez le manuel complet sur

www.marshall.com

GUIDE DE DÉMARRAGE

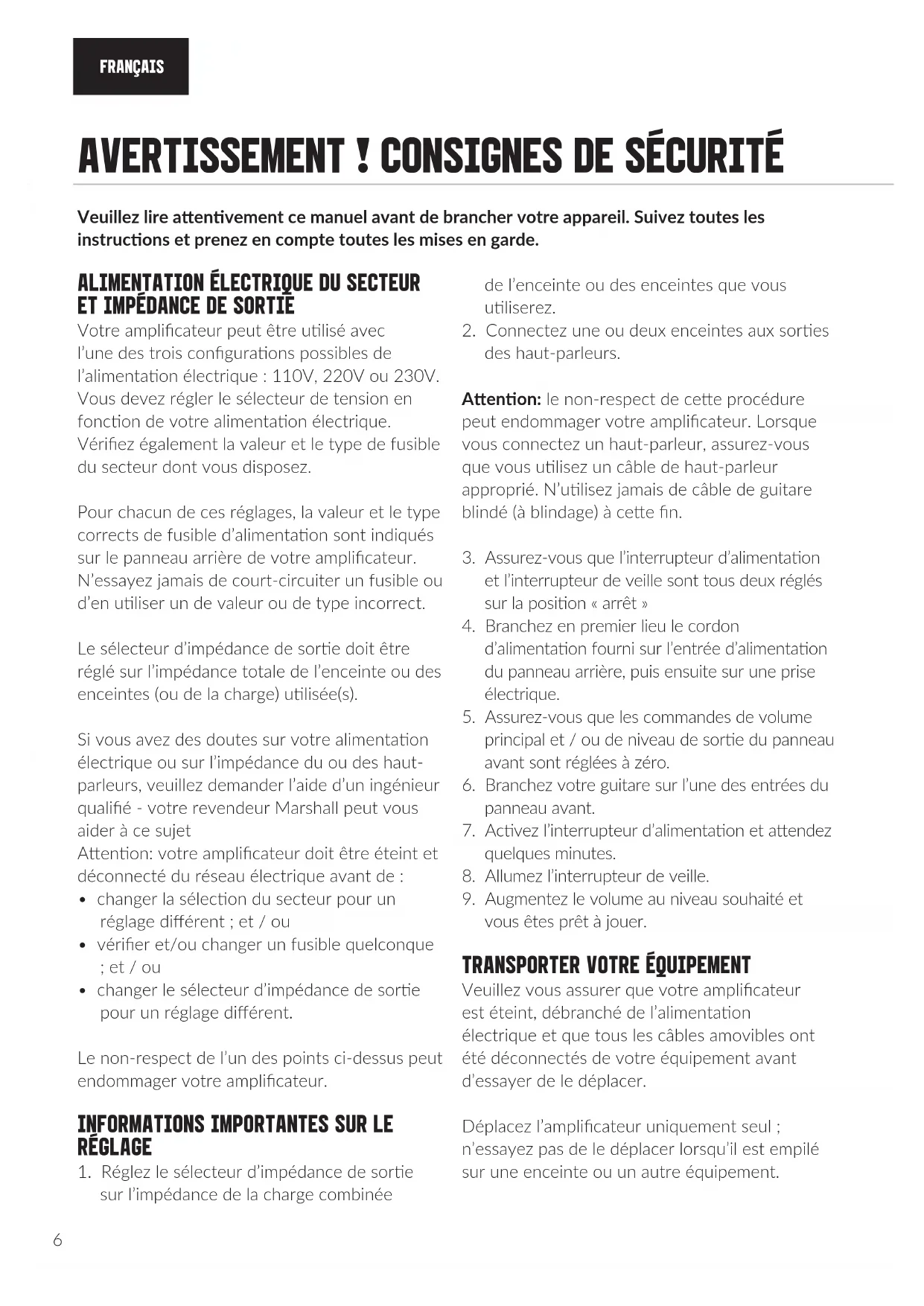

Avertissement ! Consignes de sécurité 6

Spécifications 7

Fonctions du panneau avant 8

Fonctions du panneau arrière 9

HERZLICHEN GLÜCKWUNSCH ZUM KAUF DEINES JCM800 2203 AMP.

Veuillez lire attentivement ce manuel avant de brancher votre appareil. Suivez toutes les instructions et prenez en compte toutes les mises en garde.

ALIMENTATION ÉLECTRIQUE DU SECTEUR ET IMPÉDANCE DE SORTIÉ

Votre amplificateur peut être utilisé avec l'une des trois configurations possibles de l'alimentation électrique : 110V, 220V ou 230V. Vous devez régler le sélecteur de tension en fonction de votre alimentation électrique. Vérifiez également la valeur et le type de fusible du secteur dont vous disposez.

Pour chacun de ces réglages, la valeur et le type corrects de fusible d'alimentation sont indiqués sur le panneau arrière de votre amplificateur. N'essayez jamais de court-circuiter un fusible ou d'en utiliser un de valeur ou de type incorrect.

Le sélecteur d'impédance de sortie doit être réglé sur l'impédance totale de l'enceinte ou des enceintes (ou de la charge) utilisée(s).

Si vous avez des doutes sur votre alimentation électrique ou sur l'impédance du ou des haut-parleurs, veuillez demander l'aide d'un ingénieur qualifié - votre revendeur Marshall peut vous aider à ce sujet

Attention: votre amplificateur doit être éteint et déconnecté du réseau électrique avant de :

• changer la sélection du secteur pour un réglage différent ; et / ou
• vérifier et/ou changer un fusible quelconque ; et / ou
• changer le sélecteur d'impédance de sortie pour un réglage différent.

Le non-respect de l'un des points ci-dessus peut endommager votre amplificateur.

INFORMATIONS IMPORTANTES SUR LE RÉGLAGE

1. Réglez le sélecteur d'impédance de sortie sur l'impédance de la charge combinée

de l'enceinte ou des enceintes que vous utiliserez.

1. Connectez une ou deux enceintes aux sorties des haut-parleurs.

Attention: le non-respect de cette procédure peut endommager votre amplificateur. Lorsque vous connectez un haut-parleur, assurez-vous que vous utilisez un câble de haut-parleur approprié. N'utilisez jamais de câble de guitare blindé (à blindage) à cette fin.

1. Assurez-vous que l'interrupteur d'alimentation et l'interrupteur de veille sont tous deux réglés sur la position « arrêt »
2. Branchez en premier lieu le cordon d'alimentation fourni sur l'entrée d'alimentation du panneau arrière, puis ensuite sur une prise électrique.
3. Assurez-vous que les commandes de volume principal et / ou de niveau de sortie du panneau avant sont réglées à zéro.
4. Branchez votre guitare sur l'une des entrées du panneau avant.
5. Activez l'interrupteur d'alimentation et attendez quelques minutes.
6. Allumez l'interrupteur de veille.
7. Augmentez le volume au niveau souhaité et vous êtes prêt à jouer.

TRANSPORTER VOTRE ÉQUIPEMENT

Veuillez vous assurer que votre amplificateur est éteint, débranché de l'alimentation électrique et que tous les câbles amovibles ont été déconnectés de votre équipement avant d'essayer de le déplacer.

Déplacez l'amplificateur uniquement seul ; n'essayez pas de le déplacer lorsqu'il est empilé sur une enceinte ou un autre équipement.

SPÉCIFICATIONS

La série JCM 800 est sans doute l'une des gammes les plus réussies de l'histoire de Marshall. Elle est instantanément reconnaissable grâce à ses sonorités pleines, riches et nettes, et à ses tonalités agressives. Elle dispose d'un volume principal, de réglages d'égalisation polyvalents, dont le contrôle de présence, et d'un contrôle de volume du préampli. Cette réédition comporte également une boucle d'effets et une sortie DI supplémentaires.

Puissance 100W
Lampes	2 x ECC83, 1 x ECC83 (séparateur de phase) et 4 x EL34
Canaux	Canal unique avec 2 entrées séparées
Égalisation	Aigus, médiums, basses et présence
Sorties	2 sorties haut-parleurs jack 1/4", charges sélectionnables 16Ω / 8Ω / 4Ω
Effets	Série, envoi / retour commutable
Poids 20.5 kg
Largeur 740 mm
Hauteur 315 mm
Profondeur 210 mm

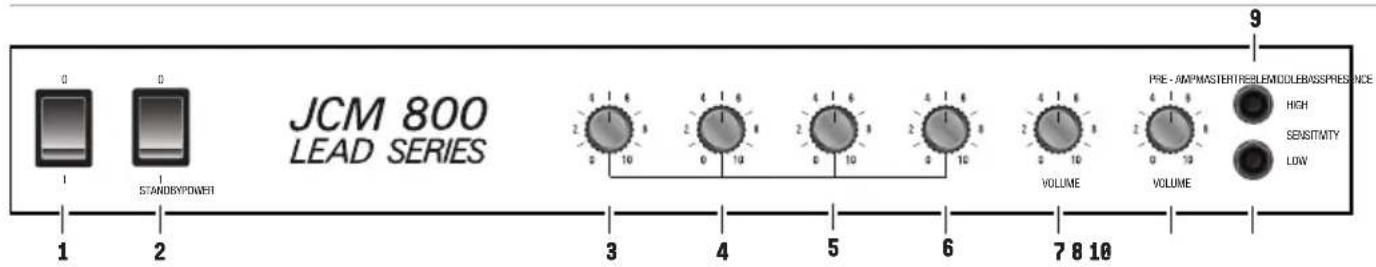

FONCTIONS DU PANNEAU AVANT

1. COMMUTATEUR D'ALIMENTATION

Il permet d'allumer et d'éteindre l'amplificateur.

2. INTERRUPTEUR DE VEILLE

L'interrupteur de veille est utilisé en conjonction avec l'interrupteur d'alimentation pour « réchauffer » l'ampli avant se l'utiliser.

Mettez toujours l'appareil sous tension pendant deux minutes avant de mettre l'interrupteur de veille en position « 1 ».

L'interrupteur de veille doit être mis sur la position « 0 » pendant les pauses au lieu de laisser l'ampli allumé

3. PRESENCE (PRÉSENCE)

Règle les hautes fréquences de l'amplificateur de puissance. Augmenter les hautes fréquences donne plus de mordant à votre son.

4. BASS (BASSES)

Règle les basses fréquences de l'ampli II ajoutera de la profondeur et du fond à votre son.

5. MIDDLE (MÉDIUMS)

Il ajuste les fréquences moyennes de l'ampli, vous donnant tout ce que vous voulez, des médiums en forme de cuvette à un son gras et plein.

6. TREBLE (AIGUËS)

Règle les hautes fréquences de l'ampli. Votre ton deviendra plus lumineux à mesure qu'il sera activé.

7. VOLUME PRINCIPAL

Ajuste le volume de sortie des amplis.

8. VOLUME DU PRÉAMPLI

Il permet de contrôler le niveau de gain d'entrée du préampli. Cela vous permet de surdoser l'ampli pour créer une distorsion.

9. ENTRÉE ÉLEVÉE

Prise d'entrée guitare haute sensibilité. Cette entrée donne une réponse de gain plus élevée (moins de marge, plus de distorsion).

10. ENTRÉE BASSE

Prise d'entrée guitare faible sensibilité. Cette entrée donne une réponse de gain plus faible (plus de marge, moins de distorsion).

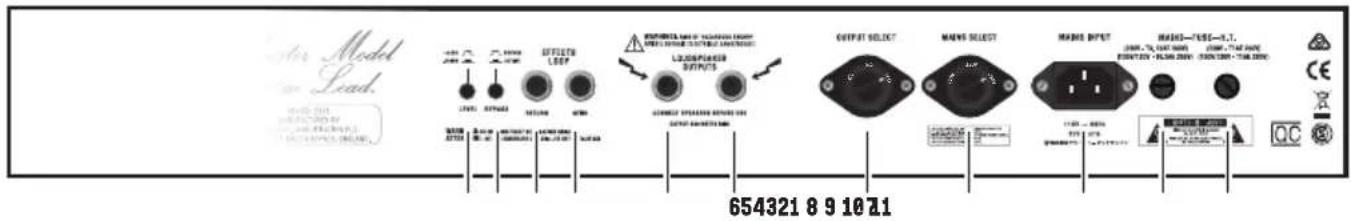

FONCTIONS DU PANNEAU ARRIÈRE

Choisissez entre les deux différents niveaux de boucle pour correspondre au type d'effet(s) relié(s) à la boucle d'effets. Le niveau le plus élevé (+4dBu : interrupteur "out") convient aux processeurs en rack et le niveau le plus bas (-10dBV : interrupteur "in") aux pédales au sol.

2. CONTOURNEMENT DE LA BOUCLE D'EFFETS

Engage / désengage la boucle d'effets. La boucle d'effets est enclenchée lorsque l'interrupteur est enfoncé vers l'intérieur.

3. RETOUR DE BOUCLE D'EFFETS

Renvoie le signal de la boucle d'effets ou de l'équipement externe.

4. ENVOI DE BOUCLE D'EFFETS

Envoie le signal à la boucle d'effets / à l'équipement externe.

Connectez ici un ou deux enceintes à l'aide de câbles de haut-parleur à jack 1/4".

Attention: assurez-vous toujours que le sélecteur d'impédance de sortie est réglé sur l'impédance appropriée à la charge de votre installation (enceintes). N'utilisez jamais cet ampli sans haut-parleur ni charge.

7. SÉLECTEUR D'IMPÉDANCE DE SORTIE

Adapte la sortie de l'amplificateur à l'impédance de charge. Assurez-vous que l'amplificateur est complètement éteint avant de tourner le sélecteur.

L'impédance sélectionnée sur l'amplificateur doit correspondre à l'impédance totale du ou des enceintes utilisées. Les configurations courantes comprennent :

• Si l'ampli fonctionne dans un seul baffle 16 Ω, le sélecteur doit être réglé sur 16 Ω.
• Si l'ampli est branché sur deux enceintes 16Ω, le sélecteur doit être réglé sur 8 Ω
• Si l'ampli est branché sur deux enceintes 16 Ω, le sélecteur doit être réglé sur 8 Ω

Attention: le non-respect de ces points peut entraîner des dommages à l'ampli.

8. SÉLECTEUR D'ALIMENTATION SECTEUR

Fait correspondre la tension du transformateur électrique de l'ampli à la tension d'entrée du secteur. Le sélecteur de secteur doit être réglé sur la tension du secteur. Votre ampli doit être complètement éteint avant que le sélecteur ne soit tourné.

Note : le réglage de 230/220V à 110V ou vice versa nécessite de changer le fusible secteur à la valeur correspondante comme indiqué sur le panneau arrière. N'essayez de changer le fusible qu'une fois que l'ampli est éteint et déconnecté du secteur.

9. PRISE D'ALIMENTATION

Le cordon d'alimentation fourni se branche ici.

10. FUSIBLE SECTEUR

La valeur correcte du fusible secteur est indiquée sur le panneau arrière.

11. FUSIBLE FUSIBLE H.T.

La valeur correcte du fusible H.T. est indiquée sur le panneau arrière.
