BEDIENUNGSANLEITUNG JCM800 2203 MARSHALL

Laden sie das vollständige handbuch von

www.marshall.com herunter.

KURZANLEITUNG

Warnung! Sicherheitshinweise 10

Spezifikationen 11

Funktionen vorderseite 12

Funktionen rückseite 13

LE FELICITAMOS POR LA COMPRA DE SU AMPLIFICADOR JCM800 2203.

5 & 6. SORTIES HAUT-PARLEUR

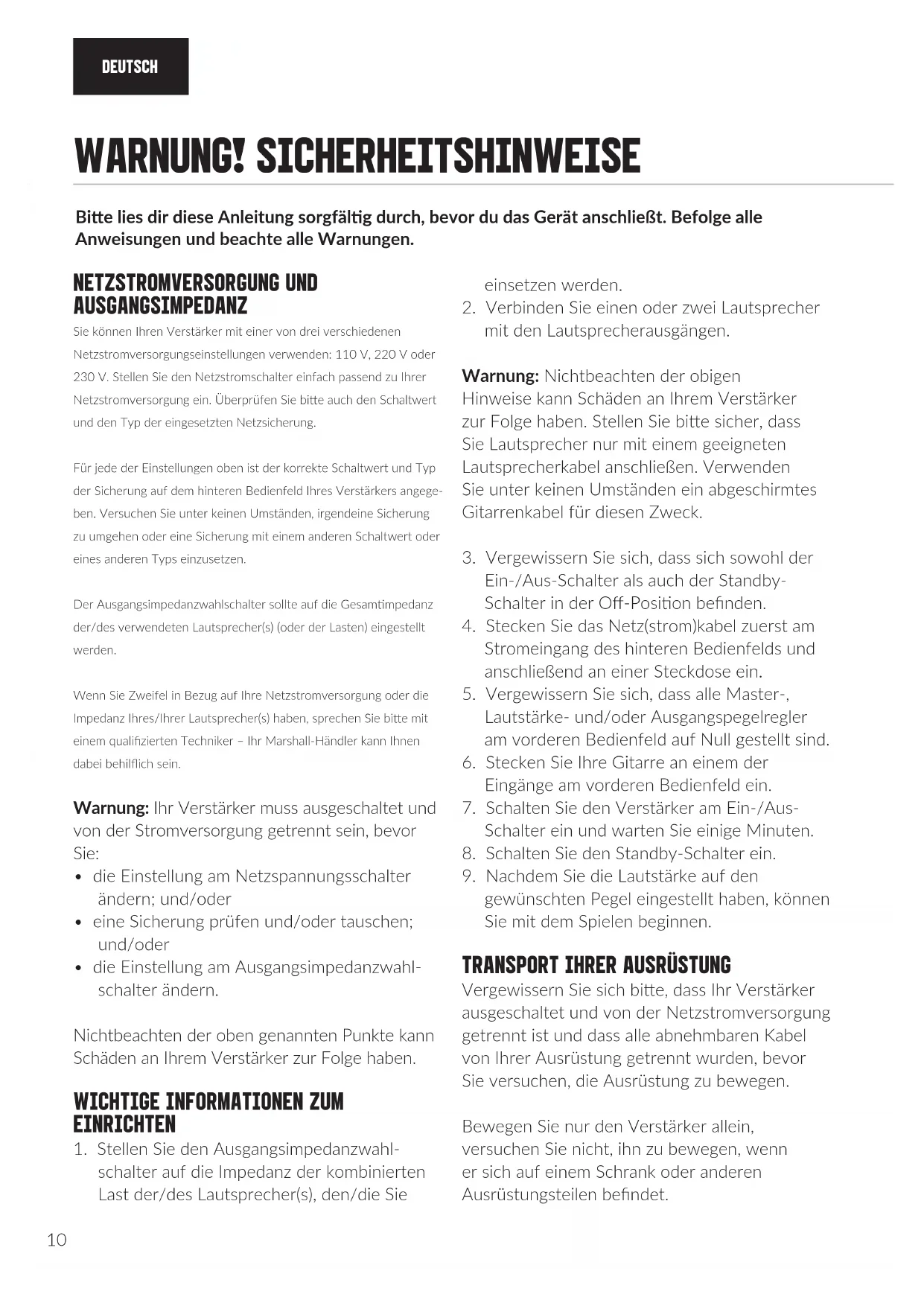

WARNUNG! SICHERHEITSHINWEISE

Bitte lies dir diese Anleitung sorgfältig durch, bevor du das Gerät anschließt. Befolge alle Anweisungen und beachte alle Warnungen.

NETZSTROMVERSORGUNG UND AUSGANGSIMPEDANZ

Sie können Ihren Verstärker mit einer von drei verschiedenen Netzstromversorgungseinstellungen verwenden: 110 V, 220 V oder 230 V. Stellen Sie den Netzstromschalter einfach passend zu Ihrer Netzstromversorgung ein. Überprüfen Sie bitte auch den Schaltwert und den Typ der eingesetzten Nelzsicherung.

Für jede der Einstellungen oben ist der korrekte Schallwert und Typ der Sicherung auf dem hinteren Bedienfeld Ihres Verstärkers angegeben. Versuchen Sie unter keinen Umständen, irgendeine Sicherung zu umgehen oder eine Sicherung mit einem anderen Schaltwert oder eines anderen Typs einzuselzen.

Der Ausgangsimpedanzwahlschalter sollte auf die Gesamtimpedanz der/des verwendeten Lautsprecher(s) (oder der Lasten) eingestellt werden.

Wenn Sie Zweifel in Bezug auf Ihre Netzstromversorgung oder die Impedanz Ihres/Ihrer Lautsprecher(s) haben, sprechen Sie bitte mit einem qualifizierten Techniker – Ihr Marshall-Händler kann Ihnen dabei behilflich sein.

Warnung: Ihr Verstärker muss ausgeschaltet und von der Stromversorgung getrennt sein, bevor Sie:

• die Einstellung am Netzspannungsschalter ändern; und/oder
• eine Sicherung prüfen und/oder tauschen; und/oder
• die Einstellung am Ausgangsimpedanzwahlschalter ändern.

Nichtbeachten der oben genannten Punkte kann Schäden an Ihrem Verstärker zur Folge haben.

WICHTIGE INFORMATIONEN ZUM EINRICHTEN

1. Stellen Sie den Ausgangsimpedanzwahl- schalter auf die Impedanz der kombinierten Last der/des Lautsprecher(s), den/die Sie

einsetzen werden.

1. Verbinden Sie einen oder zwei Lautsprecher mit den Lautsprecherausgängen.

Warnung: Nichtbeachten der obigen Hinweise kann Schäden an Ihrem Verstärker zur Folge haben. Stellen Sie bitte sicher, dass Sie Lautsprecher nur mit einem geeigneten Lautsprecherkabel anschließen. Verwenden Sie unter keinen Umständen ein abgeschirmtes Gitarrenkabel für diesen Zweck.

1. Vergewissern Sie sich, dass sich sowohl der Ein-/Aus-Schalter als auch der Standby-Schalter in der Off-Position befinden.
2. Stecken Sie das Netz(strom)kabel zuerst am Stromeingang des hinteren Bedienfelds und anschließend an einer Steckdose ein.
3. Vergewissern Sie sich, dass alle Master-, Lautstärke- und/oder Ausgangspegelregler am vorderen Bedienfeld auf Null gestellt sind.
4. Stecken Sie Ihre Gitarre an einem der Eingänge am vorderen Bedienfeld ein.
5. Schalten Sie den Verstärker am Ein-/Aus-Schalter ein und warten Sie einige Minuten.
6. Schalten Sie den Standby-Schalter ein.
7. Nachdem Sie die Lautstärke auf den gewünschten Pegel eingestellt haben, können Sie mit dem Spielen beginnen.

TRANSPORT IHRER AUSRÜSTUNG

Vergewissern Sie sich bitte, dass Ihr Verstärker ausgeschaltet und von der Netzstromversorgung getrennt ist und dass alle abnehmbaren Kabel von Ihrer Ausrüstung getrennt wurden, bevor Sie versuchen, die Ausrüstung zu bewegen.

Bewegen Sie nur den Verstärker allein, versuchen Sie nicht, ihn zu bewegen, wenn er sich auf einem Schrank oder anderen Ausrüstungsteilen befindet.

SPEZIFIKATIONEN

Die Serie JCM 800 ist wohl die erfolgreichste Modellserie in der Geschichte von Marshall. Sie ist sofort erkennbar – mit vollen, reichhaltigen, sauberen und gesteuerten aggressiven Tönen. Sie ist mit Master-Lautstärke, vielseitigen EQ-Einstellungen, einschließlich, Präsenzsteuerung und einem Vorverstärker-Lautstärkeregler ausgestattet. Diese Neuauflage verfügt darüber hinaus über eine Effektloop und einen DI-Ausgang.

Leistung 100 W
Röhren	2 x ECC83, 1 x ECC83(Phasenteiler) und 4 x EL34
Kanäle	Einzelkanal mit 2 separatenAusgängen
Klangregelung	Höhen, Mitten, Bässe und Präsenz
Ausgänge	2 x 1/4-Zoll Jack-Lautsprecherausgänge,wählbar16 Ω / 8 Ω / 4 ΩLast
Effekte	Seriell, schaltbar Senden/Return
Gewicht 20.5 kg
Breite 740 mm
Höhe 315 mm
Tiefe 210 mm

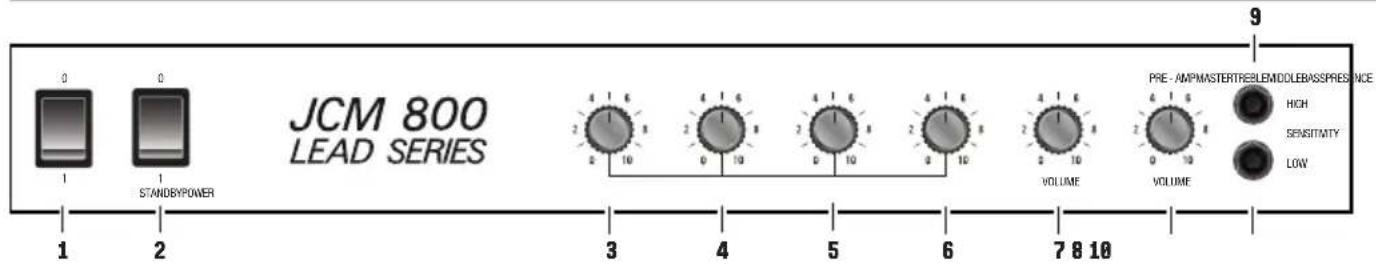

FUNKTIONEN VORDERSEITE

JCM 800 LEAD SERIES PRE - AMPMASTERTREBLEMIDDLEBASSPRESENCE HIGH SENSITATY LOW 1 2 3 4 5 6 7 8 9 VOLUME VOLUME 1 2 3 4 5 6 7 8 10

1. NETZSCHALTER

Zum Ein- und Ausschalten des Verstärkers

2. STANDBY-SCHALTER

Der Standby-Schalter wird gemeinsam mit dem Ein-/Aus-Schalter verwendet, um den Verstärker vor dem Einsatz „aufzuwärmen“.

Schalten Sie immer den Lautsprecher zuerst am Ein-/Aus-Schalter ein, warten Sie ein bis zwei Minuten und schalten Sie erst dann den Standby-Schalter in die Position „1“.

Der Standby-Schalter sollte sich während Pausen bei Aufführungen in der Position „O“ befinden, anstatt den Verstärker eingeschaltet zu lassen.

3. PRÄSENZ

Für die Einstellung der hohen Frequenzen des Verstärkers. Erhöhen der hohen Frequenzen gibt Ihrem Sound mehr Biss.

4. BASS

Für die Einstellung der tiefen Frequenzen des Verstärkers. Verleiht Ihrem Sound mehr Fundament und Tiefe.

5. MITTEN

Für die Einstellung der mittleren Frequenzen des Verstärkers. Gibt Ihrem Sound alles von gescoopten Mitten bis hin zu einem fetten und vollen Sound.

6. HÖHEN

Für die Einstellung der oberen Frequenzen des Verstärkers. Ihr Ton wird heller, wenn er

aufgedreht wird.

7. MASTER-LAUTSTÄRKE

Für die Einstellung der Ausgangslautstärke des Verstärkers.

8. VORVERSTÄRKER-LAUTSTÄRKE

Damit wird der Eingangsverstärkungspegel am Vorverstärker geregelt. Dies ermöglicht einen Overdrive am Verstärker, um Verzerrungen zu erzeugen.

9. HOCHEMPFINDLICHER EINGANG

Gitarreneingang mit hoher Empfindlichkeit Dieser Eingang gibt eine höhere Gain-Reaktion (weniger Headroom, mehr Verzerrung).

10.NIEDRIGEMPFINDLICHER EINGANG

Gitarreneingang mit niedriger Empfindlichkeit Dieser Eingang gibt geringere Gain-Reaktion (mehr Headroom, weniger Verzerrung).

Hinweis: Sie können auswählen, welchen Eingangskanal Sie verwenden, um das Ausgangssignal Ihrer Gitarre zu ergänzen. Zum Beispiel werden Gitarren mit hohem Ausgang („heißer“) eventuell vom zusätzlichen Headroom des niedrigempfindlichen Eingangs profitieren. Im Gegensatz dazu werden Gitarren mit niedrigem Ausgang eventuell vom zusätzlichen Gain im hochempfindlichen Eingangskanal profitieren.

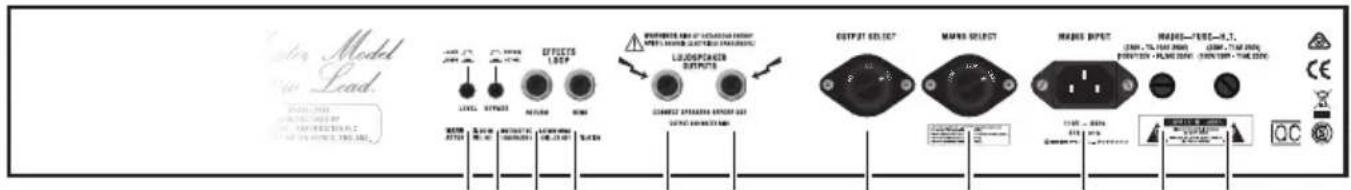

FUNKTIONEN RÜCKSEITE

Top Model Top Lead. OFFICES LOOP LIQUIDPONER OUTPUTS OUTPUT SELECT MANS SELECT MANS INPUT MANS—TUBE—0.1. (250V, 75Ω, 100Ω) (250V, 75Ω, 100Ω) (250V, 75Ω, 100Ω) (250V, 75Ω, 100Ω) (250V, 75Ω, 100Ω) (250V, 75Ω, 100Ω) (250V, 75Ω, 10G) (250V, 75Ω, 10G) (250V, 75Ω, 10G) (250V, 75Ω, 10G) (250V, 75Ω, 10G) (250V, 75Ω, 10G) (250V, 75Ω, 10G) (249V, 76A) (249V, 76A) (249V, 76A) (249V, 76A) (249V, 76A) (249V, 76A) (249V, 76A) (249V, 76A) (249V, 76A) (249V, 76A)

654321 8 9 1071

1. EFFEKTLOOP-PEGEL

Wählen sie zwischen zwei unterschiedlichen Loop-Leveln, um den Typ des/der verbundenen Effekts/Effekte an die Effektloop anzupassen. Der höhere Level (+4 dBu: Schalter „out“) ist für Rack-Prozessoren und der niedrigere Level (-10dBV: Schalter „in“) für Bodenpedale geeignet.

2. EFFEKTLOOP-BYPASS

Aktiviert/deaktiviert die Effektloop. Die Effektloop ist aktiviert, wenn der Schalter nach innen gedrückt ist.

3. EINGANG EFFEKTSCHLEIFE

Schleift das Signal von der Effektschleife oder externen Geräten wieder eins.

4. AUSGANG EFFEKTSCHLEIFE

Sendet Signal an Effektschleife / externe Geräte

5 UND 6. LAUTSPRECHERAUSGÄNGE

Hier können Sie ein oder zwei Lautsprecher mit 1/4-Zoll-Jack-Lautsprecherkabeln anschließen.

Warnung: Stellen Sie immer sicher, dass der Ausgangsimpedanzwahlschalter auf die der Last Ihres Setups (Lautsprecher) entsprechende Impedanz eingestellt ist. Verwenden Sie diesen Verstärker unter keinen Umständen ohne Lautsprecher oder Last.

7. AUSGANGSIMPEDANZWAHLSCHALTER

Passt den Verstärkerausgang an die Lastimpedanz an. Stellen Sie bitte sicher, dass der Verstärker komplett ausgeschaltet ist, bevor Sie diesen Wahlschalter betätigen.

Die am Verstärker gewählte Impedanz muss mit der Gesamtimpedanz der verwendeten Lautsprecher

übereinstimmen. Übliche Setups umfassen:

• Wenn der Verstärker mit einem einzelnen 16-Ω-Lautsprecher verwendet wird, sollte der Wahlschalter auf 16 Ω eingestellt werden.
• Wenn zwei 16-Ω-Lautsprecher angeschlossen sind, sollte der Wahlschalter auf 8 Ω eingestellt werden.
• Wenn zwei 8-Ω-Lautsprecher angeschlossen sind, sollte der Wahlschalter auf 4 Ω eingestellt werden.

Warnung: Nichtbeachten dieser Hinweise kann Schäden am Verstärker zur Folge haben.

8. NETZSPANNUNGSSCHALTER

Passt die Spannung des Verstärker-Netztransformators an die eingehende Netzspannung an. Der Netzspannungsschalter muss auf die Spannung der Netzversorgung eingestellt sein. Ihr Verstärker sollte komplett ausgeschaltet sein, bevor der Netzspannungsschalter betätigt wird.

Hinweis: bei einer Umstellung von 230/220 V auf 110 V oder umgekehrt, muss eine andere Sicherung mit dem entsprechenden Schaltwert, wie am hinteren Bedienfeld angegeben, eingesetzt werden. Tauschen Sie die Sicherung ausschließlich, wenn der Verstärker ausgeschaltet und von der Stromversorgung getrennt ist.

9. STROMEINGANG

Hier wird das mitgelieferte Netzkabel angeschlossen.

10. NETZSTROMSICHERUNG

Der korrekte Wert der Sicherung ist auf dem hinteren Bedienfeld angegeben.

11. NETZEINGANG

Der korrekte Wert der HT-Sicherung ist auf dem hinteren Bedienfeld angegeben.
