Produkttyp	Gitarrenverstärker Combo
Marke	Marshall
Modell	Code 25
Ausgangsleistung (RMS)	25 Watt
Abmessungen (B × H × T)	350 × 340 × 215 mm
Gewicht	8 kg
Lautsprecher	1 × 10" anpassbar
Anzahl der Presets	100 benutzerdefinierbar
Verstärkermodellierung	14 MST-Vorstufen, 4 MST-Endstufen, 8 MST-Boxen
Integrierte Effekte	24 Effekte: Kompressor, Verzerrung, Auto Wah, Pitch Shifter, Chorus, Flanger, Phaser, Tremolo, Delay, Hall, Gate
Konnektivität	Bluetooth 4.0, USB 2.0, 6,35 mm Klinkeneingang
Optionaler Fußschalter	PEDL-91009, 4 Tasten, programmierbar
Mobile App	Marshall Gateway (iOS/Android) für Fernsteuerung
Integriertes Stimmgerät	Ja, aktiviert durch die Schalter PRE FX und AMP
Stromversorgung	Netzteil (Kabel im Lieferumfang)
Leistungsaufnahme	25 W (nicht angegeben, Schätzung)
Wartung und Reinigung	Nur mit einem trockenen Tuch reinigen
Sicherheitshinweise	Nicht Wasser oder Wärmequellen aussetzen; bei längerer Inaktivität Netzstecker ziehen; Reparaturen nur von qualifiziertem Personal durchführen lassen
Reparierbarkeit / Ersatzteile	Fußschalter optional; für andere Teile kontaktieren Sie den Marshall-Kundendienst
Normen	CE-, FCC-, Industry Canada-Zertifizierungen
Hersteller	Marshall Amplification Plc, Vereinigtes Königreich

Häufig gestellte Fragen - Code 25 MARSHALL

Wie ändere ich ein Preset auf dem Marshall Code 25?

Um ein Preset zu ändern, halten Sie den Abschnittsschalter (PRE FX, AMP, MOD, DEL, REV, POWER oder CAB) gedrückt, bis die LED grün leuchtet. Drehen Sie den PRESET-Regler, um das Modell oder den Effekt auszuwählen, drücken Sie ihn, um auf die Parameter zuzugreifen, und drehen Sie ihn, um jeden Wert anzupassen. Bestätigen Sie durch Speichern über EXIT/STORE.

Wie verbinde ich mein Telefon per Bluetooth mit dem Code 25?

Drücken Sie gleichzeitig die Schalter REV und POWER, um den Pairing-Modus zu aktivieren. Die EXIT/STORE-LED blinkt blau. Aktivieren Sie Bluetooth auf Ihrem Gerät und wählen Sie die auf dem Bildschirm angezeigte Kennung aus. Nach der Verbindung leuchtet die LED dauerhaft. Verwenden Sie die MASTER-Lautstärke oder Ihren Player, um die Lautstärke des Audio-Streamings einzustellen.

Wie stimme ich meine Gitarre mit dem integrierten Stimmgerät?

Drücken Sie gleichzeitig die Schalter PRE FX und AMP, um das Stimmgerät zu aktivieren. Zupfen Sie eine Saite: Die Note wird angezeigt. Pfeile nach links zeigen ein Be, nach rechts ein Kreuz. Stellen Sie ein, bis die Pfeile verschwinden. Drücken Sie EXIT/STORE, um zu verlassen.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der EIN/AUS-Schalter auf ON steht. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker und wenden Sie sich an qualifiziertes Fachpersonal.

Wie setze ich den Verstärker auf die Werkseinstellungen zurück?

Schalten Sie den Verstärker aus. Halten Sie den AMP-Schalter gedrückt, während Sie das Gerät wieder einschalten. Der Bildschirm zeigt eine Warnung an. Zum Bestätigen halten Sie EXIT/STORE gedrückt. Andernfalls drücken Sie eine beliebige Taste, um abzubrechen.

Welche Verstärkermodelle werden im Code 25 simuliert?

Der Code 25 reproduziert die Sounds von Legenden wie dem JTM45, 1962 Bluesbreaker, 1959 Plexi, JCM800 2203, JCM2555 Jubilee, JCM2000 DSL100, JVM410H sowie klassische amerikanische und britische Modelle. Die vollständige Liste finden Sie im Abschnitt AMP (Verstärker) der Anleitung.

Kann ich den Code 25 als Audio-Interface zum Aufnehmen am Computer verwenden?

Ja, schließen Sie den Verstärker über USB an Ihren Computer an. Wählen Sie den CODE-Verstärker als Eingangsquelle in Ihrer DAW. Sie können auch Audio vom Computer über den Verstärker streamen, indem Sie ihn als Audioausgang festlegen.

Wie speichere ich ein geändertes Preset unter einem neuen Namen?

Nachdem Sie die Parameter geändert haben, halten Sie EXIT/STORE kurz gedrückt, bis der Name blinkt. Drücken Sie erneut, bis der Cursor erscheint. Drehen Sie PRESET, um die Zeichen zu ändern, drücken Sie, um jeden Buchstaben zu bestätigen. Verwenden Sie die Schalter als Abkürzungen (z. B. PRE FX löscht, AMP Ziffern). Schließen Sie ab, indem Sie EXIT/STORE gedrückt halten, bis 'STORED' erscheint.

Ist der Code 25 mit einem externen Fußschalter kompatibel?

Ja, ein optionaler 4-Tasten-Fußschalter (Ref. PEDL-91009, separat erhältlich) ist programmierbar, um Presets zu wechseln, Abschnitte zu aktivieren oder den Tap-Tempo zu steuern.

Welche Pflegetipps gibt es für den Verstärker?

Reinigen Sie nur mit einem trockenen Tuch. Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle oder in feuchter Umgebung auf. Ziehen Sie bei längerer Inaktivität den Netzstecker. Interne Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.

BEDIENUNGSANLEITUNG Code 25 MARSHALL

11. MP3 PLAYER INPUT

22. DISPLAY (AFFICHAGE)

WARNHINWEIS! WICHTIGE SICHERHEITSHINWEISE

1) Leses Sie diese Anweisungen

2) hewolven Sie diese Anweisungen auf.

3) Verschien Sie sichliche Mio. in number

4) Liefergen Sie sonstliche Anweisungen

5) Verswalen. Sie das Gerät nicht in der Höhe von Wasser.

6) Reinigen Sie das Gewäl zur mit einem Lockeren Raum.

7) Instalieren Sie das Gerät nicht in der Höhe von Wäurequellen wie horspassierte Heinzüpfarm Tiezregistare, Osten oder anderen Wärme erzeugenden Gesänen (nach Verträden).

8) Beachten Sie die Sicherheitsbestimmungen des verkaufsgesichener oder Schulkerlöse. Ein

verpalingssichere: Netzlecker heißt zwei Kontakte, von denen einer breiter

ist als der andere. Ein Schulstesler berügt zwei Kontakie und einem 500 als Masselaktur. Der breiten Kontakt bzw. der drute Süft dem ihrer Sicherheit. Were, der uflgeinfrist. Kelleckler nicht in ihre Stecklöse peset, fragen Sie einen Liektroinstallateur bezüglich eines Ausmusches der erwarteten Stecklöse.

9) Schüben Sie aus Anschutzskabel besonders an Netzreckern, Sirzenweilegen und an den Anschutzstellen am Gerät vor Drongristen oder Unternehmen.

12) Verswerte. Sie auschließlich vom Hersteller angesbene Anhautstie/ zubenorteile.

11) Tranven Sin des Gerät bei Gesüllene oder Mängerer Nichtsensetzung vom Strovertriebs.

12) Übersam 5e stärliche Wartungsanleiten qualifiziertem Wartungspersonal.

Eine Wertung ist erforderlich, wenn das Gebuß, die Bestzeit oder das Brankabel beschäufig wurde, zum Beispiel wenn Fürsigkeiten darüber geschüllt wurden als Gegenstände darauf gefallen sind, das Gebuß regen oder Trauchtigkeit ausgesetzt vor, nicht normal funktioniert oder fängsgesamt wurde.

1. WALINAVWUS. Seben Sie aus Cerai zur Vermögens der Erord- oder Steuerscheggefahr keinesfahls Regen oder Forschägelt aus

14) Der Neusiecker dient zum Tremen des Gebis von der Streipoenzorgung und muss aus diesem Grund inner leicht zugänglich sein.

15) Das Gerät darf keinen Sprat- oder Spratzwasser ausgesetzt werden, und es dürfen keine mit Flüssigkeiten geläften Behälter. z. 2. Vesen, auf dem Gerät abgestellt werden.

Dieses, Blitz® Symbolverstaurnichtsollertes Moterteln/Inherm Gerothin, das eine Stromschlaggeräte darstellt. Bitte entternen Sie zur Sicherheit der Menschen in Ihrer Umgebung keinstalls die Abdeckungen des Gedien.

Diss Ausm'zeiches macht auf Aspektenperksen über die Sie sich in den beiliegenden Unteriogen sorgolding informieren können, um Problems bei Betrieb und Wartung zu vernehmen.

KONFORMITÄTSERKLÄRUNG

Dieses Gerät entspricht den Bestimmungen von Teil 15 der FCC-Vorschriften.

Die folgenden zwei Beizungungen sind Vomsetzungen für den Betrieb: (1) Das Gerät dort keine schadlichen Störungen verursachen und (2) das Gerät muss jeglicher Störungen die das Gerät erreichen, schaftellen, auch Störungen die sich zur verwünschte Weise auf den betrieb auswaren.

Wamhinsels: Änderungen oder Modifikationen dieses Geräts, die nicht ausdrücklich durch die für die Inhaltung der vorschriften zuständige Stelle genennigt sind, können zum Erlöschern der Berechtigung des Nutzers zur Nutzung des Geratstuhren.

Umwels: Dieses Gerät wurde getester und entspricht den Grenzwerten für digitale Gerät der Klasse B gemäß Teil 15 der ICC-vorschriften.

Diese Grenzwerte denen dare Schutz vor schuldlichen Stätungen in Währungstehlen. Diese Gerät erzeugt und ruzrt Funkregunzeusogene und kern solche elektronien und basinrückgtigt möglichenweise die Funkommunikation, team es nicht genißen den davon, der Immateraktien berupts wird. Es går aierings keine Garantie darat, aot es bei eines beizulegenden installation zu keiner Störung kommt. Dies dieses Gerät beim Radio oder Fernenemortagen Ausstattungen, vertrechni, was Sie hafsteisen können, indern Sie das Gerät aus und wiesen einschalten, solte der davon. Die diese Störung ausch eine, oder mehrere der folgsroten Aufnahmen beseitigen.

Neue Ausrichtung oder Positionierung der Emptangssinstitute.

Verzroßern des Aufstands zwischen Gerät und Lapfänger.

- Anschluss des Geräts an einer Steukasse, an deren Storaikreis nicht auch der Limpfänger ongeschlossen ist.

- Hinzuzlehen des Handlers oder eines erfahrenen Koido-/Fernsentechnikers.

Dieses Gerät entsprichtet der für eine nicht kontrollierte Umgangung worgeschriebene 11G-Grenzwesen für hochfrequenzstrahlung. Dieses Gerät muss mit einem Mindeabsatz von 20 Zentürstern zwischen Stahlungsquelle und dem menschlichen Körper aufgesamt und betrieben werden.

Inweis für Industry Canada. Dieses Cervt entspricht der bzw. den 135-Normen/ent von industry Canada für lizenzfreie produkte.

Die folgenden zwei

Bedingungen sind Volumerburges für die Kurisik

(1) Das Gerät darf keine Störungen verursachen, und (2) aus Gerät muss jeglichen Störungen, die das Gerät erreichen, standhalten, auch Störungen, die sich auf unsozinsliche Weise auf den Betrieb auswarken.

CODE ist eine neue Generation von Marshall-Verstärkern. Der vollständig programmierbare CODE vereint eine authentische Modellierung von klassischen und zeitgenössischen Marshall-Klängen mit Effekten in Profiqualität. Die Vorverstärker-, Leistungsverstärker- und Lautsprecherboxen-Modelle des CODE wurden in Zusammenarbeit mit den Audiosoftware-Pionieren Softube entwickelt; das Ergebnis ist die Marshall-Softube-(MST-) Modellierung. CODE verfügt über Bluetooth ^® sowie USB-Anschluss und ist mit Marshall Gateway ^™ kompatibel – das alles macht das Gerät zu einem leistungsstarken Hilfsmittel für ihre musikalische Ausdrucksfähigkeit.

ÜBERSICHT

CODE verfügt über zahlreiche Klangmöglichkeiten. Er hat 14 MST-Vorverstärker, 4 MST-Leistungsverstärker und 8 MST-Lautsprecherboxen. CODE verfügt über 24 Effekte: unter anderem Kompressor, Stompbox-Verzerrungen, Auto-Wah-Wah, Pitch Shifter, Chorus, Vibrato, Phaser, Vibes, Flanger und Tremolo. Er verfügt über Studio-, Vintage-, Multi- und Reverse-Delays, Tap Tempo sowie Hall-Effekte in Studioqualität. Einschließlich Gate können Sie bis zu 5 Effekte gleichzeitig haben.

Mit der Marshall Gateway App für Ihr iOS- oder Android-Gerät können Sie die Einstellungen des CODE aus der Ferne über Bluetooth steuern und Voreinstellungen (Presets) mit anderen CODE-Nutzern teilen. Über die Lautsprecher oder Kopfhörer des CODE können Sie Audio von Ihrem Gerät, Computer oder MP3-Player zum Üben streamen, oder mit Tracks aus Ihrer Musikbibliothek jammen. Der Anschluss über USB ist möglich, um Ihren CODE Verstärker als DAW-Schnittstelle zu nutzen.

Wir hoffen, dass Sie viel Freude an Ihrem CODE Verstärker haben werden und wünschen Ihnen viel Erfolg bei allen Ihren musikalischen Ambitionen. Vielen Dank, dass Sie sich für Marshall entschieden haben.

- Das Marshall-Team

TECHNISCHE DATEN DES CODE25
Leistung (eff.)	25 Watt
Voreinstellungen (Presets)	100 Voreinstellungen (Presets), können vom Nutzer bearbeitet werden
Lautsprecher	10 Zoll, maßgefertigt
Fußschalter	4-Weg programmierbar (PEDL-91009, separat erhältlich)
Gewicht	8 kg
Größe (in mm)	350 x 340 x 215
Anschlüsse	Bluetooth® 4.0 und USB 2.0

DEUTSCH

GESCHICHTE DER MARSHALL VERSTÄRKER

Die MST-Modellierung erzeugt die Ton- und Klangmerkmale einiger der erfolgreichsten und renommiertesten Verstärker-Vorverstärker der letzten fünfzig Jahre und davor.

JTM45™

Der JTM45 war der erste Verstärker von Marshall. Er wurde 1962 von Jim Marshall und seinem kleinen Techniker-Team in einer Werkstatt in seinem Musikladen in Hanwell, London, gebaut. Dieser 30-Watt-Zweikanal-Verstärker setzte eine Revolution in Gang, die den Sound von Rock- und Blues-Musik für immer veränderte. Der JTM45 wird heute, im Rahmen der Baureihen Vintage Re-Issue™ und Handwired™, immer noch hergestellt.

1962 Bluesbreaker™

Der 1962 Bluesbreaker war die erste von Marshall gebaute Combo. Er kam 1965 auf den Markt und verfügte über zwei 12-Zoll-Lautsprecher mit einer Leistung von 30 Watt. Der 1962 wurde dadurch berühmt, dass ihn Eric Clapton 1966 auf dem einflussreichen Blues-Album „John Mayall’s Bluesbreakers“ einsetzte – daher der Spitzname „Bluesbreaker“ des 1962. Der 1962 Bluesbreaker wird heute, im Rahmen der Baureihen Vintage Re-Issue™ und Handwired™, immer noch hergestellt.

1959™ Plexi™

In den Augen und Ohren vieler stellen die 100-Watt-Topteile des Super Lead von Mitte bis Ende der 1960er Jahre den heilligen Gral des großen Rocksounds dar. Da sie keine Master-Lautstärke haben, übersteuern die Leistungsröhren des 1959, wenn sie ganz aufgedreht sind, wobei sie hochgradig ansprechempfindliche, harmonisch reiche Töne erzeugen. Der Verstärker 1959 wird heute, im Rahmen der Baureihen Vintage Re-Issue™ und Handwired™, immer noch hergestellt.

JCM800 2203™

Der 2203 ist einer der wichtigsten Verstärker, die Marshall je gebaut hat. Er wurde in den 70er Jahren aus den Topteilen JMP und 1959 Plexi weiterentwickelt. In den 80ern wurde der 2203 der JCM800 2203, den wir heute kennen: ein unkomplizierter Einkanalverstärker, der bevorzugt in der Heavy-Metal-Szene eingesetzt wurde, die in diesem Jahrzenht dominierte. Seine Beliebtheit hielt bis weit in die 90er Jahre mit dem Entstehen von Grunge und Britpop an, und er ist auch heute noch begehrt und gilt als Maßstab für alle modernen Metal-Verstärker.

Die Baureihe 25/50 Silver Jubilee wurde im Jahr 1987 eingeführt, um das 25-jährige Firmenjubiläum der Gründung von Marshall Amplification und den 50. Geburtstag von Jim Marshall in der Musikbranche zu feiern. Die Verstärker der Baureihe Silver Jubilee basieren auf den Modellen JCM800 2203 und 2204 ^™ Master Volume und verfügen über einen speziellen Vorverstärkerkreis mit drei Gain-Modi, nämlich Clean, Rhythm Clip und einem umschaltbaren Lead Channel. Der 2555 war das 100-Watt-Topteil der Jubilee-Serie, in limitierter Edition. Aufgrund der Beliebtheit und Nachfrage wurde der JCM2555 2015 als 2555X ^™ erneut herausgebracht.

JCM2000™ DSL100™

Der „duale Modus“ des 1997 auf den Markt gebrachten JCM2000 Dual Super Lead ermöglichte es Gitarristen, entweder einen Clean- oder einen Crunch-Ton aus dem Classic Gain Channel zu wählen, während der Ultra Gain Channel zwei Lead-Sounds bot: Lead 1 und Lead 2. Diese klangliche Vielseitigkeit wurde durch die Tiefen- und Tonänderungs-Funktionen unterstützt. Die Klangpalette und Vielseitigkeit des JCM2000 DSL100 sind für seine damalige massive Beliebtheit verantwortlich, und zwar so sehr, dass sein Vermächtnis in den aktuellen DSL-Serien weiterlebt.

DEUTSCH

GESCHICHTE DER MARSHALL VERSTÄRKER (FORTS.)

JVM410H™

Die Markteinführung des JVM410H im Jahre 2006 verursachte ziemlichen Aufruhr. Dieses 100-Watt-Topteil ist ein Vollröhren-Klangmonster mit vier Kanälen, welche jeweils über drei Modi verfügen: Grün, Orange und Rot, was Gitarristen eine Auswahl an 12 einzigartigen Klängen bot. In jedem Modus werden die Gain-Stufen der Kanäle neu konfiguriert, um verschiedene Stärken von Gain und Klang zu entwickeln. Durch sein großes Klangspektrum ist der JVM410H der vielseitigste Verstärker, den Marshall je hergestellt hat, und wird von vielen professionellen Musikern verwendet.

LEISTUNGSVERSTÄRKER

Die MST-Modellierung erzeugt vier Classic- und Vintage-Röhrenleistungsausgangs-Topologien. Eine Röhrenleistungsstufe ist ein wesentlicher Bestandteil des Sounds eines Vollröhrenverstärkers und seines Klangbilds.

LAUTSPRECHERBOXEN

Die Lautsprecherboxen von Marshall sind vielleicht genauso berühmt wie die Verstärker von Marshall. Das Kultdesign von 4 x 12 Zoll hat sich wenig verändert, seit Jim Marshall 1965 die erste Lautsprecherbox entwickelte. Seitdem hat sich der Marshall 4 x 12 Zoll zum Prüfstein für alle anderen Lautsprecherboxen entwickelt. Die MST-Modellierung erzeugt die Klangmerkmale von acht klassischen Marshall-Lautsprecherboxen, einschließlich verschiedener Lautsprecherkonfigurationen in den Maßen 4 x 12 Zoll, 2 x 12 Zoll und 1 x 12 Zoll. Die Lautsprecherboxen von Marshall unterscheiden sich nicht nur in ihren Lautsprecherkonfigurationen, sondern auch in den verwendeten Lautsprechern, ihrer Verdrahtung und in der Größe der Box.

ERSTE SCHRITTE

Erste Verwendung von CODE:

• Stellen Sie sicher, dass sich der ON/OFF-Schalter in der Position OFF (AUS) befindet (Nr. 13 in diesem Handbuch).
• Schließen Sie das mitgelieferte Netzkabel zuerst an die Netzbuchse auf der Rückseite des Verstärkers an, und stecken Sie es erst danach in die Netzsteckdose.
• Stecken Sie das Kabel Ihrer Gitarre in die INPUT-Klinkenbuchse des Verstärkers (Nr. 2 in diesem Handbuch).
• Stellen Sie die MASTER-Lautstärkeregelung auf Null (Nr. 9 in diesem Handbuch).
• Schalten Sie den Verstärker mit dem ON/OFF-Schalter EIN (ON).
• Erhöhen Sie die MASTER-Lautstärke allmählich, bis der gewünschte Pegel erreicht ist.
• Drehen Sie den PRESET-Wahlschalter, um die werksseitig eingestellten Voreinstellungen (Presets) des CODE zu erkunden (Nr. 8 in diesem Handbuch).

DEUTSCH

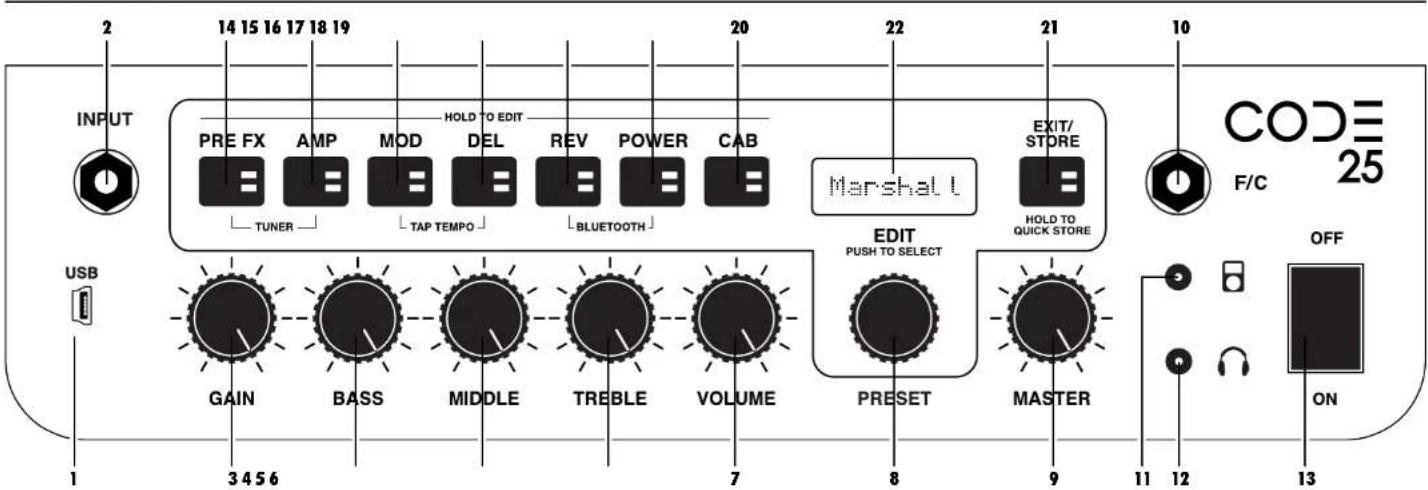

FUNKTIONEN VORDERSEITE

2 14 15 16 17 18 19 INPUT PRE FX AMP MOD DEL REV POWER CAB TUNER TAP TEMPO BLUETOOTH 20 22 21 EXIT/STORE Marshall HOLD TO QUICK STORE CODE F/C 25 USB GAIN BASS MIDDLE TREBLE VOLUME EDIT PUSH TO SELECT PRESET MASTER 1 3 4 5 6 7 8 9 10 OFF ON

1. USB

Per USB-Anschluss können Sie CODE als DAW-Schnittstelle nutzen, um Tracks aus Ihrer Musikbibliothek abzuspielen, Firmware-Aktualisierungen durchzuführen und über MIDI zu steuern.

Aufnahme mit CODE über Ihre DAW:

• Schließen Sie Ihren Computer über USB an.
• Wählen Sie Ihren CODE Verstärker als Eingangsquelle auf Ihrem Computer und in Ihrer DAW.

Streamen von Audio von Ihrem Computer mit CODE:

• Schließen Sie Ihren Computer über USB an.
• Wählen Sie Ihren CODE Verstärker als Ausgangsquelle auf Ihrem Computer.
• Stellen Sie mit dem MASTER-Knopf die Lautstärke ein (Nr. 9 in diesem Handbuch).

Zum Herunterladen von CODE Firmware-Updates:
http://my.marshall.com/Downloads
Folgen Sie diesem Link, um die Firmware Ihres CODE Verstärkers schnell und einfach auf dem neuesten Stand zu halten.

MIDI Daten:

- Ihr CODE Verstärker kann außerdem über den USB-Anschluss MIDI-Daten für die Bedienelemente der Frontplatte senden und empfangen.

2. INPUT

Verwenden Sie diese Klinkenbuchse, um Ihre Gitarre an den Verstärker anzuschließen. Verwenden Sie ein hochwertiges geschirmtes Gitarrenkabel, um Störgeräusche zu vermeiden.

3. GAIN

Regelt die Gain-Stärke in einem Preset. Je höher der Gain, desto stärker wird der Vorverstärker übersteuert.

4. BASS

Durch Drehen des BASS-Knopfes wird die Wärme und die Tiefe der Bassfrequenzen Ihres Klangs eingestellt.

5. MIDDLE

Durch das Verstellen des MIDDLE-Knopfes wird die Body-Stärke Ihres Sounds verändert, indem die mittleren Frequenzen verstärkt oder reduziert werden.

6. TREBLE

Durch Erhöhen des TREBLE wird Ihr Sound heller und „schneidiger“. Durch Reduzierung

des TREBLE wird der „schneidige“ Klang reduziert und der Ton sanfter.

7. VOLUME

Regelt die Lautstärke innerhalb eines gewählten Presets.
Da GAIN, BASS, MIDDLE, TREBLE und VOLUME als Teil eines Presets gespeichert sind, werden diese Knöpfe der Frontplatte nur aktiviert, wenn sie benutzt werden. Das bedeutet, dass Ihre Position bis zu dem Zeitpunkt, an dem sie betätigt werden, nicht mit ihrer Einstellung innerhalb des Presets in Zusammenhang steht. Wenn Sie einen Knopf drehen, wird er aktiv und das Display zeigt dann seine aktuelle Einstellung und die gespeicherte Einstellung an.
Wenn ein GAIN-, BASS-, MIDDLE-, TREBLE- oder VOLUME-Knopf aktiviert wird, blinkt die EXIT/STORE-LED rot, um anzuzeigen, dass sich die gespeicherten Einstellungen des Presets geändert haben.

DEUTSCH

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

8. PRESET

Ein Preset ist eine Kombination von Vorverstärker-, Leistungsverstärker- und Lautsprechermodellen mit Klang-einstellungen und Effekten: Chorus, Flanger, Tremolo, Delay usw., die an einem einzigen Ort im Speicher Ihres CODE Verstärkers gespeichert werden. Dies ist wie ein „Abbild“ der gesamten Einstellungen des Verstärkers (mit Ausnahme von MASTER), das mithilfe des PRESET-Wahlschalters oder über den optionalen CODE-Fußschalter aufgerufen werden kann.

Drehen Sie den PRESET-Wahlschalter, um die werksseitig eingestellten Presets Ihres CODE Verstärkers zu erkunden.

Unter „BEARBEITUNG EINES PRESETS“ in diesem Handbuch finden Sie Informationen, wie Sie ein Preset bearbeiten

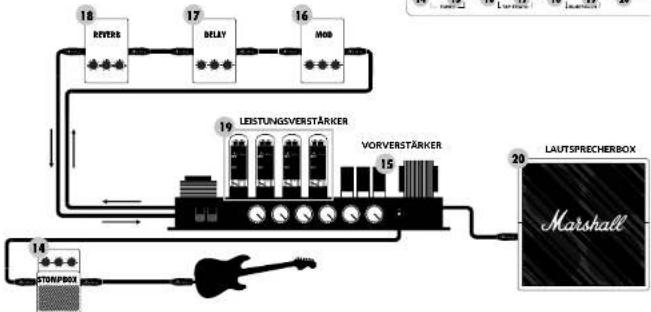

SEKTIONSSCHALTER (14 - 20)

Die Modulschalter stellen verschiedene „Bereiche“ des Verstärkers dar. (Unten abebildet:) Der Weg, den ein Gitarrensignal durch eine normale Verstärkeranlage von der Gitarre bis zum/zu den Lautsprecher(n) zurücklegt.

Durch Betätigung der Sektionsschalter (Nr. 14 - Nr. 20 in diesem Handbuch) wird dieser Bereich aktiviert (rote LED an) und umgangen (LED aus).

DEUTSCH

9. MASTER

Regelt die Gesamtlautstärke Ihres CODE Verstärkers.

! MASTER-Lautstärkeeinstellungen werden nicht als Teil eines Presets gespeichert.

10.F/S

Verwenden Sie diese Klinkenbuchse, um den CODE-Fußschalter anzuschließen (PEDL-91009 separat erhältlich).

11. MP3-PLAYER-EINGANG

Verwenden Sie diese spezielle Mini-Klinkenbuchse zum Anschließen eines MP3-Players, um mit Musik zu üben oder zu jammen.

12. KOPFHÖRERAUSGANG

Verwenden Sie diese Mini-Klinkenbuchse zum Anschließen von Kopfhörern zum „stillen“ Üben. Sie ist auch als Line out verwendbar.

13. ON/OFF

Das ist der Netzschalter.

FUNKTIONEN VORDERSEITE (FORTS.)

14. PRE FX

Hier finden Sie Effekte, die normalerweise bei einem herkömmlichen Verstärker zwischen der Gitarre und dem Verstärkereingang angeschlossen werden würden. Diese Effekte hätten normalerweise die Form eines Pedals, auch bekannt als sogenannte „Stompboxen“. Der Bereich PRE FX verfügt über folgende „Stompbox“-Effekte:

„STOMPBOX“-Effekte

PRE FX

Kompressor

Der Kompressor hat Auswirkungen auf den Dynamikumfang eines Audiosignals. Der Kompressor des CODE verringert, oder „komprimiert“ alle Anteile Ihres Gitarrensounds, die einen bestimmten Schwellenwert überschreiten. Alle Anteile Ihres Gitarrensounds unterhalb dieses Schwellenwertes bleiben unverändert. Ein Kompressor kann dem Sound Ihrer Gitarre mehr Klarheit und Linearität verleihen, unabhängig davon, ob er sauber oder übersteuert ist. Folgende Parameter des Kompressors lassen sich bearbeiten:

PARAMETER	WERTEBEREICH	BESCHREIBUNG
Tone	0 - 10	Regelt die höheren und niedrigeren Frequenzen des Kompressors.
Ratio	0 - 10	Steuert, wie stark ein Signal oberhalb des Schwellenwertes komprimiert wird.
Compression	0 - 10	Regelt den Punkt, ab dem ein Signal komprimiert wird.
Level	0 - 10	Regelt die Gesamtlautstärke des Kompressors.

Verzerrung

Die drei Modi der Stompbox-Verzerrung des CODE simulieren Halbleiter-Verzerrungs- und Übersteuerungs-Effektpedale. Der GUV-Modus besteht in einem Marshall Guv'nor™ mit Übersteuerungs- und Klangreglern. Die ODR- und DIS-Modi bieten klassische Übersteuerungs- und Verzerrungs-Stompboxen. Stompbox-Verzerrung ist besonders effektvoll mit den Classic und Vintage MST-Vorverstärkermodellen für mehr Übersteuerung und Sustain. Folgende Parameter von Verzerrung lassen sich bearbeiten:

PARAMETER	WERTEBE-REICH	BESCHREIBUNG
Mode	GUV, ODR und DIS	Marshall Guv'nor, Classic OD Pedal und Classic Distortion Pedal.
Drive	0 - 10	Regelt die Stärke der Übersteuerung oder Verzerrung des Signals.
Tone	0 - 10	Regelt den Anteil der oberen Mitten- und höheren Frequenzen in der Übersteuerung oder Verzerrung, bevor das Signal die Klangregler auf der Frontplatte des Verstärkers erreicht.
Level	0 - 10	Regelt die Gesamtlautstärke der Verzerrung.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

1. PRE FX (FORTS.)

„STOMPBOX“-Effekte

Auto-Wah-Wah

Auto-Wah-Wah ist ein dynamischer Filter, ähnlich einem Wah-Wah-Pedal. Ein Wah-Wah-Pedal hat ein Pedal zur Steuerung der Frequenz für den Betrieb des Filters. Auto-Wah-Wah hat kein Pedal. Im ENV-Modus wird die Frequenz mit dem Eingangspegel gesteuert. Im LFO-Modus ist die Pedalbewegung vollautomatisch. Folgende Parameter des Auto-Wah-Wah lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG

Mode ENV und	LFO Hüllkürven-Filter (envelope filter) und Low Frequency Oscillator.
Frequency	0 - 10	Steuert die Ruhefrequenz oder vollständig geschlossene Position des Wah-Wahs und regelt dadurch, wie weit sich der Filter beim Spielen öffnet.
Sensitivity	0 - 10	ENV-Modus: Steuert, wie weit sich das Wah-Wah im Verhältnis zum Anschlagen der Saite öffnet.LFO-Modus: Steuert die Geschwindigkeit, bei welcher sich das Wah-Wah öffnet und schließt. Auf Null eingestellt funktioniert der Auto-Wah-Wah als festes Rocker-Wah-Wah.
Resonance 0 - 10	Regelt die Magnitude, Bandbreite und Form der Resonanzspitze des Filters.

Pitch Shifter

Pitch Shifter erzeugtchromatische Harmonien mit der Möglichkeit zum Feinstimmen. Damit können Sie nach oben oder unten stimmen, um Oktaven oder 3., 4. oder 5. Harmonien zu erzeugen. Mit dem Pitch Shifter lassen sich auch dissonantere, eigenwilligere Töne erzeugen. Folgende Parameter des Pitch Shifter lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG

Semitone	-12 bis +12	Wählt die Tonhöhe der erzeugten Note chromatisch von eine Oktave tiefer bis eine Oktave höher als die gespielte Note.
Fine Tune	-50 bis +50	Zum Feinstimmen der Tonhöhe der erzeugten Note.
Regeneration	0 - 10	Regelt den Anteil der Signals, der zum Pitch Shifter zurückgeführt wird. Für einen einzigen höherveränderter Ton auf Null setzen.
Mix	0 - 10	Regelt die Balance zwischen dem Gitarrensignal und der erzeugten Note.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

15. AMP

AMP steht für Vorverstärker. Die MST-Modellierung erzeugtwirklichkeitsgetreu klassische und moderne Marshall-Röhrenklänge sowie andere berühmte Röhrenverstärkerklänge. Jedes AMP-Modell erzeugt eine authentische Vorverstärker-Einstellung. Die MST-Vorverstärkermodelle werden in drei Gruppen unterteilt: Clean, Crunch und Overdrive. Die MST-Vorverstärkermodelle Ihres CODE Verstärkers sind:

VORVERSTÄRKERMODELLE

CLEAN

JTM45 ^TM

CL DSL

CL American

CLJVM

Akustischer Simulator

JTM45 2245 in einer Clean-Einstellung.

DSL100H auf dem Classic Gain Channel, Clean-Einstellung.

Klassischer amerikanischer reiner Röhrensound.

JVM410H auf dem Clean Channel im Grünen Modus.

Simulliert den Sound einer elektro-akustischen Gitarre.

CRUNCH

Bluesbreaker™

Plexi™

CR American

JCM800™

'50s British

1962 Bluesbreaker Combo übersteuert.

1959SLP übersteuert.

Klassische amerikanische Röhren-Übersteuerung.

JCM800 2203 übersteuert (Eingang mit hoher Empfindlichkeit).

Klassische britische Röhren-Combo-Übersteuerung.

OVERDRIVE

ODJVM

OD DSL

OD American

OD Silver Jubilee

JVM410H auf OD1 Channel im Roten Modus.

JCM2000 DSL Lead 2 Channel.

Klassische amerikanische Übersteuerung mit höherem Gain.

Der Vorverstärker Natural ist zur Verwendung mit externen Effekten vorgesehen, ohne die Klangfarbe eines mit MST modellierten Vorverstärkers. Bietet EQ für Tonformung und Zugriff auf das Gate.

GATE

Das Rausch-Gate wird aktiviert, sobald Ihr Pegel unter den eingestellten Schwellenwert fällt, (damit wird ein Durchleiten des Signals, unterhalb des Schwellenwerts, verhindert.) Es dämpft progressiv das Gitarrensignal und folgt dabei seiner Dynamik, um unerwünschtes Rauschen zu unterdrücken.

PARAMETER	WERTEBEREICH	BESCHREIBUNG
Threshold	0 - 10	Einstellung des Punktes, an dem sich das Gate zu schließen beginnt.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

16. MOD

MOD ist die Kurzform für Modulation. Modulations-Effekte bei einem konventionellen Setup können in Form einer Stompbox oder eines Racks sein und werden oftmals über die Effektschleife eines Verstärkers angeschlossen:

MODULATIONS-EFFEKTE

Chorus

Mit den Chorus- und Vibrato-Effekten erhält das Gitarrensignal eine leichte Variation der Tonhöhe, was Ihrem Sound Effekte von Flimmern über feine Schwankungen bis zu heftigem Flattern verleiht. Dadurch erhalten klare Töne mehr Tiefe und Umfang, und Solos werden „fetter“. Folgende Parameter von Chorus lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG

Mode	CLS und VIB Classic Chorus und Vibrato.
Speed	0 - 10 Regelt die Geschwindigkeit des Chorus- oder Vibrato-Effektes.
Depth	0 - 10 Regelt die Tiefe des Chorus- oder Vibrato-Effektes.
Tone	0 - 10 Verstärkt oder reduziert die hoch- und niederfrequenten Klanganteile.

Flanger

Mit Flanger können chorähnliche Klänge erzeugt werden, aber es ist lebendiger und harmonisch komplexer. Damit lassen sich verrückte und wunderbare Klangstruktureren erzeugen, wie z. B. „Düsenjet“-Doppler-Effekte und volltönendes metallisches Zischen. Folgende Parameter von Flanger lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG

Mode	JET und MET Jet-Flanger und Metall-Flanger
Speed	0 - 10 Regelt die Geschwindigkeit des Flanger-Effektes.
Depth	0 - 10 Regelt die Tiefe des Flanger-Effektes.
Regeneration	0 - 10 Regelt den Anteil der Signals, der zumEffekteingang zurückgeführt wird, was den Flanger-Effekt„scharfer“ macht.

Phaser

Phaser verwendet Allpassfilter, um das Gitarrensignal ganz leicht zu verschieben. Durch die Modulation des verschobenen, oder abgestimmten, Signals im Verhältnis zum ursprünglichen Signal wird der klassische Phaser-Sound erzeugt - großartig für knackige, funkige Linien, Bögen und Wellen. Folgende Parameter von Phaser lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG

Mode	CLS & VBE Classic Phaser und Vibe.
Speed	0 - 10 Steuert die Geschwindigkeit des Phaser- oder Vibe-Effektes.
Depth	0 - 10 Regelt die Tiefe des Phaser- oder Vibe-Effektes.
Regeneration	0 - 10 Regelt den Anteil der Signals, der zumEffektungang zurückgeführt wird, was den Phaser-Effekt „scharler“ macht.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

16. MOD (FORTS.)

MODULATIONS-EFFEKTE

Tremolo

Der coole Tremolo-Effekt wird dadurch erzeugt, dass die Signalamplitude nach oben und unten moduliert wird. Mit Tremolo lassen sich unterschiedliche Klangmerkmale erzeugen, vom feinen Flimmern bis zum schweren Tremolo-Klopfen. Folgende Parameter von Tremolo lassen sich bearbeiten:

PARAMETER	WERTEBEREICH	BESCHREIBUNG
Mode	VLV und SQR	Röhren-Tremolo und Rechteckwellen-Tremolo
Speed	0 - 10	Steuert die Geschwindigkeit der Tremolo-Schwingung.
Depth	0 - 10	Regelt die Tiefe des Tremolo-Effektes.
Skew	-50 bis +50	Regelt die Form der Welle, die die Amplitudenmodulation ausführt. Die Veränderung der Wellenform über den Wertebereich geht von Vintage bis modernes Tremolo.

17. DEL

DEL ist die Kurzform für Delay. Delay-Effekte bei einem konventionellen Setup können in Form einer Stompbox oder eines Racks sein und werden oftmals über die Effektschleife eines Verstärkers angeschlossen. Wenn Sie DEL auswählen, bleibt die LED des Schalters zwei Sekunden lang rot und blinkt dann, um das aktuelle Delay-Tempo anzuzeigen. CODE verfügt über die folgenden Delay-Effekte:

DELAY-ARTEN

Studio

Beim Studio Delay handelt es sich um eine High-Fidelity-Delay-Linie mit bis zu 4 Sekunden Delay. Durch diese lange Delay-Zeit lassen sich überlagernde Loops erzeugen, mit denen Sie jammen können. Folgende Parameter von Studio Delay lassen sich bearbeiten:

PARAMETER WERTEBEREICH		BESCHREIBUNG
Time	0 - 4000	Steuert die Delay-Wiederholzeit in Millisekunden.
Feedback	0 - 10	Regelt die Anzahl der Delay-Wiederholungen.
Frequency	0 - 10	Regelt den Anteil der höheren Frequenzen in den Delay-Wiederholungen.
Level	0 - 10	Regelt die Stärke des Delay-Effektes.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

17. DEL (FORTS.)

DELAY-ARTEN

Vintage

Vintage Delay erzeugt den Sound von analogen Delays. Folgende Parameter von Vintage Delay lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG

Time 0 - 4000 Steuert die Delay-Wiederholzeit in Millisekunden.

Feedback 0 - 10 Regelt die Anzahl der Delay-Wiederholungen.

Age 0 - 10 Regelt die Stärke des „Flatteners“ und die Absenkung der höherfrequenten Anteile, für einen altmodischer klingenden Delay.

Level 0 - 10 Regelt die Lautstärke des Delay-Effektes.

Multi

Multi Delay sorgt für eine zusätzliche rhythmische Wiederholung, für komplexere Delay-Muster. Folgende Parameter von Multi Delay lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG

Time 0 - 4000 Steuert die Delay-Wiederholzeit in Millisekunden.
Feedback 0 - 10	Regelt die Anzahl der Delay-Wiederholungen.
Tap Pattern	1 - 4	Wählen Sie aus vier verschiedenen Delay-Wiederholungsmustern.
Level 0 - 10 Regelt die Lautstärke des Delay-Effektes.

Reverse

Die Wiederholungen von Reverse Delay laufen rückwärts. Dadurch kann Ihr Sound mehr Struktur und eine unheimliche Wirkung erhalten. Folgende Parameter von Reverse Delay lassen sich bearbeiten:

PARAMETER WERTE-BEREICH		BESCHREIBUNG
Time 0 - 4000	Steuert die	Delay-Wiederholzeit in Millisekunden.
Feedback 0 - 10	Regelt die Anzahl der Delay-Wiederholungen.
Frequency	0 - 10	Regelt den Anteil der höheren Frequenzen in den Delay-Wiederholungen.
Mix	0 - 10 Regelt die Stärke des Delay-Effektes im Vergleich zu einem nicht beeinflussten Signal. Wenn die Stärke des Delays erhöht wird, nimmt das nicht beeinflusste Signal ab, und umgekehrt.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

17. DEL (FORTS.)

DELAY-ARTEN

Tap Tempo

Stellen Sie die Delay-Zeit durch Klopfen des EDIT-Schalters ein, oder durch Klopfen eines speziellen Schalters auf dem optionalen CODE-Fußschalter. Damit können Sie schnell und einfach die zum Tempo der Musik, die Sie spielen, passende Delay-Zeit einstellen.

Aktivierung von TAP TEMPO:

• Drücken Sie gleichzeitig die Bereichsschalter MOD und DEL.
  • Das Display zeigt dann die Delay-Zeit in Millisekunden an.
• Drehen Sie entweder den EDIT-Wahlschalter, um die Delay-Zeit (in Millisekunden) einzustellen, oder drücken Sie wiederholt darauf, um Ihre Delay-Zeit oder ein passendes Tempo zu finden.
• Drücken Sie einmal EXIT/STORE, um TAP TEMPO zu verlassen und zum Haupt-Preset-Display zurückzukehren.

Die LED des DEL-Bereichsschalters blinkt entsprechend der aktuellen Delay-Zeit oder dem aktuellen Tempo, wenn sie aktiv ist.

18. REV

REV ist die Kurzform für Reverb (Hall). Reverb-Effekte bei einem konventionellen Verstärker-Setupkönnen in Stompbox-Form, Rack-Formoderineinen Verstärker integriert sein. Ihr CODE verfügt über die folgenden Reverb-Effekte:

REVERB-ARTEN

Room

Room Reverb erzeugt die akustischen Reflexionen von kleinen bis größeren Räumen. Folgende Parameter von Room Reverb lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG
Decay	0 - 10	Steuert, wie lange es dauert, bis die Reflexionen ver- klingen.
Pre-delay	0 - 10	Regelt die Zeitspanne, bevor die erste Reflexion zu hören ist.
Tone	0 - 10	Regelt den Anteil der höheren Frequenzen in den Re- flexionen.
Level	0 - 10	Regelt die Stärke des Reverb-Effektes.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

1. REV (FORTS.)

REVERB-ARTEN

Hall

Hall Reverb erzeugt die akustischen Reflexionen eines Ortes von der Größe einer Halle. Folgende Parameter von Hall Reverb lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG
Decay 0 - 10 Steuert, wie lange es dauert, bis die Reflexionen ver- klingen.
Pre-delay	0 - 10	Regelt die Zeitspanne, bevor die erste Reflexion zu hören ist.
Tone 0 - 10 Regelt den Anteil der höheren Frequenzen in den Re- flexionen.
Level 0 - 10 Regelt die Stärke des Reverb-Effektes.

Federhall

Federhall Reverb ist eine klassische, analoge Möglichkeit zur Erzeugung von Hall-Effekten. Beim konventionellen Federhall Reverb wird eine Metallschale verwendet, die Reihen von Federn enthält. Das Gitarrensignal durchläuft die Federn und erzeugt dabei einen altmodisch klingenden Hall-Effekt. Folgende Parameter von Spring Reverb lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG
Decay 0 - 10 Steuert, wie lange es dauert, bis die Reflexionen ver- klingen.
Pre-delay	0 - 10	Regelt die Zeitspanne, bevor die erste Reflexion zu hören ist.
Tone 0 - 10 Regelt den Anteil der höheren Frequenzen in den Re- flexionen.
Level 0 - 10 Regelt die Stärke des Haß-Effektes im Vergleich zu ei- nem nicht beeinflussten Signal.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

1. REV (FORTS.)

REVERB-ARTEN

Stadium

Stadium Reverb erzeugt die akustischen Reflexionen eines sehr großen Ortes. Folgende Parameter von Stadium Reverb lassen sich bearbeiten:

PARAMETER WERTEBEREICH BESCHREIBUNG
Decay	0 - 10	Steuert, wie lange es dauert, bis die Reflexionen ver- klingen.
Pre-delay	0 - 10	Regelt die Zeitspanne, bevor die erste Reflexion zu hö- ren ist.
Tone 0 - 10 Regelt den Anteil der höheren Frequenzen in den Re- flexionen.
Level	0 - 10	Regelt die Stärke des Reverb-Effektes.

19. POWER

Das ist der Bereich eines konventionellen Verstärkers, der die Leistung zum Betrieb des/der Lautsprecher(s) liefert. Die Leistungsröhren haben entscheidenden Anteil daran, wie ein Vollröhrenverstärker klingt. Die MST-Modellierung erzeugt wirklichkeitsgetreu die vier Röhren-Leistungsverstärkermodelle in CODE:

LEISTUNGSVERSTÄRKER-MODELLE

Classic Marshall 100 W

Klasse A/B 100 Watt mit EL34-Röhren.

PARAMETER	WERTEBEREICH	BESCHREIBUNG
Presence	0 - 10	Bei einem konventionellen Verstärker ist Präsenz eine Leistungsstufenfunktion, die dem Sound mehr höher-frequente Anteile verleiht.
Resonance	0 - 10	Bei einem konventionellen Verstärker ist Resonanz eine Leistungsstufenfunktion, die dem Sound eine Betonung der Niedrigfrequenzen verleiht.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

19. POWER (FORTS.)

LEISTUNGSVERSTÄRKER-MODELLE

Vintage Marshall 30 W
Klasse A/B 30 Watt mit 5881-Röhren.

PARAMETER WERTE-BEREICH		BESCHREIBUNG
Presence 0 - 10	Bei einem konventionellen Verstärker ist Präsenz eine Leistungsstufenfunktion, die dem Sound mehr höher-frequente Anteile verleiht.
Resonance 0 - 10	Bei einem konventionellen Verstärker ist Resonanz eine Leistungsstufenfunktion, die dem Sound eine Betonung der Niedrigfrequenzen verleiht.

Britische Klasse A
Klasse A/B 30 Watt mit EL84-Röhren.

PARAMETER WERTE-BEREICH		BESCHREIBUNG
Presence 0 - 10	Bei einem konventionellen Verstärker ist Präsenz eine Leistungsstufenfunktion, die dem Sound mehr höher-frequente Anteile verleiht.
Resonance 0 - 10	Bei einem konventionellen Verstärker ist Resonanz eine Leistungsstufenfunktion, die dem Sound eine Betonung der Niedrigfrequenzen verleiht.

Amerikanische Klasse A/B
Klasse A/B 100 Watt mit 6L6-Röhren.

PARAMETER WERTE-BEREICH		BESCHREIBUNG
Presence 0 - 10	Bei einem konventionellen Verstärker ist Präsenz eine Leistungsstufenfunktion, die dem Sound mehr höher-frequente Anteile verleiht.
Resonance 0 - 10	Bei einem konventionellen Verstärker ist Resonanz eine Leistungsstufenfunktion, die dem Sound eine Betonung der Niedrigfrequenzen verleiht.

DEUTSCH

FUNKTIONEN VORDERSEITE (FORTS.)

20. CAB

CAB ist die Kurzform für Speaker Cabinet (Lautsprecherbox). Die Lautsprecherkonfiguration einer Box und ihre Größe spielen eine wesentliche Rolle beim erzeugten Gesamtklang der ganzen Verstärkeranlage.

Die mit MST modellierten Lautsprecherboxen Ihres CODE Verstärkers sind wirklichkeitsgetreue Nachbildungen der klassischen Boxen von Marshall:

BOXEN-TYPEN

1960	Lautsprecher Classic 4 x 12" Celection G12-T75.
1960V	Lautsprecher 4 x 12" mit Celection 'Vintage 30'.
1960AX	Lautsprecher 4 x 12" mit Celection G12M-25.
1960HW	Lautsprecher 4 x 12" mit Celection G12H-30.
1936	Lautsprecher Classic 2 x 12" Celection G12-T75.
1936V	Lautsprecher 2 x 12" mit Celection 'Vintage 30'.
1912	Lautsprecher Classic 1 x 12" Celection G12-B150.
1974CX	Lautsprecher 1 x 12" Handwired mit G12M-20.

21. EXIT/STORE

Durch Drücken von EXIT/STORE gelangen Sie von jeder beliebigen Displayanzeige zurück zum Haupt-Preset-Display.

Zum SCHNELLSPEICHERN Ihrer bearbeiteten Einstellungen drücken und halten Sie EXIT/STORE (auf jeder beliebigen Displayanzeige). Ihre bearbeiteten Einstellungen werden über dem aktuellen Preset gespeichert, und die Displayanzeige kehrt zum Haupt-Preset-Display zurück.

Unter „SPEICHERN EINES PRESETS“ in diesem Handbuch finden Sie Informationen, wie Sie ein Preset speichern und benennen.

22. DISPLAY

Die Displayanzeige zeigt den Namen, die Nummer, die Parametereinstellungen und das Tuner-Display eines Presets an.

DEUTSCH

BEARBEITEN EINES PRESETS

Zum Bearbeiten der Einstellungen der Abschnitte PRE FX, AMP, MOD, DEL, REV, POWER und CAB:

• Halten Sie den Sektionsschalter gedrückt, den Sie bearbeiten möchten (Nr. 14 - Nr. 20 in diesem Handbuch) – die LED des Schalters leuchtet dann grün auf.
• Das Display zeigt dann die aktuellen Vorverstärker, Effekte, Leistungsstufe oder Lautsprecherbox an.
• Drehen Sie den PRESET-Wahlschalter (Nr. 8 in diesem Handbuch), um durch die Vorverstärker, Effekte, Leistungsstufen oder Lautsprecherboxen zu scrollen.

Lautsprecherboxen-Modelle können nicht bearbeitet werden.

• Wenn Sie den Vorverstärker, den Effekt oder die Leistungsstufe gefunden haben, die Sie bearbeiten möchten, drücken Sie den PRESET-Wahlschalter, um mit der Bearbeitung zu beginnen.
• Das Display zeigt dann den Parameter und seinen aktuellen Wert an.

• Drehen Sie zum Bearbeiten des Parameterwerts den PRESET-Wahl-schalter.

• Drücken Sie den PRESET-Wahlschalter, um zum nächsten Parameter (sofern vorhanden) weiterzugehen.

• Drehen Sie zum Bearbeiten dieses Parameterwerts den PRESET-Wahl-schalter.
• Wiederholen Sie den Vorgang für alle Parameter und Parameterwerte der Bereiche, die Sie bearbeiten möchten.
• Wenn Sie mit Ihrem bearbeiteten Preset zufrieden sind, können Sie es im Speicher Ihres CODE Verstärkers speichern.

Unter „SPEICHERN EINES PRESETS“ in diesem Handbuch finden Sie Informationen, wie Sie ein bearbeitetes Preset speichern.

• Wenn Sie das Menü verlassen möchten, ohne Ihre Änderungen zu speichern, drücken Sie EXIT/STORE (Nr. 21 in diesem Handbuch). Dadurch gelangen Sie zurück zum Haupt-Preset-Display.
• Wenn Sie das Preset verlassen (weiter- scrollen), stellt es sich wieder auf seine letzten gespeicherten Einstellungen.

Wenn Sie Ihre bearbeiteten Einstellungen behalten möchten, achten Sie darauf zu speichern, bevor Sie dieses Preset verlassen.

SPEICHERN EINES PRESETS

Speichern eines bearbeiteten Presets, Speichern eines bearbeiteten Presets an einem neuen Ort und Umbenennen eines Presets:

• Wenn Sie mit der Bearbeitung fertig sind, drücken und halten Sie kurz EXIT/STORE, bis der Name des Presets anfängt zu blinken.
• Wenn Sie Ihr bearbeitetes Preset an einem anderen Ort speichern möchten, drehen Sie den PRESET-Wahlschalter, um einen neuen Ort auszuwählen, und drücken und halten Sie dann EXIT/STORE, bis auf dem Display STORED angezeigt wird.

Vergewissern Sie sich, dass Sie wirklich an dem Ort speichern möchten, den Sie ausgewählt haben, da das Preset an diesem Ort überschrieben wird.

DEUTSCH

SPEICHERN EINES PRESETS (FORTS.)

Umbenennen des bearbeiteten Presets und Speichern am aktuellen Ort:

• Während der Name des Presets blinkt, drücken und halten Sie EXIT/STORE erneut kurz, bis der Name des Presets mit blinkenden Cursor an dessen ersten Buchstaben angezeigt wird
• Drehen Sie zum Ändern des Buchstabens oder Zeichens den PRESET-Wahlschalter.
• Wenn Sie den gewünschten Buchstaben oder das gewünschte Zeichen gefunden haben, drücken Sie zur Auswahl PRESET. Der Cursor springt dann automatisch zum nächsten Zeichen.
• Wiederholen Sie den Vorgang, bis Sie das Preset umbenannt haben.

Die Bereichsschalter dienen als Tastenkürzel zur Benennung.

TASTENKÜRZEL ZUR BENENNUNG

PRE FX	Löschen
AMP	Zahl
MOD	Groß-/Kleinbuchstabe A
DEL	Groß-/Kleinbuchstabe
REV	Leerschritt
POWER	Rückschritt
CAB	Abbrechen

- Um den Speichervorgang abzuschließen, drücken und halten Sie EXIT/STORE noch einmal, bis STORED auf dem Display erscheint. Ihr bearbeitetes Preset wurde nun im Speicher des CODE gespeichert.

BLUETOOTH

Durch gleichzeitiges Drücken der Bereichsschalter REV und POWER (Nr. 18 und Nr. 19 in diesem Handbuch) wird die Bluetooth®-Pairingfunktion aufgerufen:

• Das Display zeigt dann „Bluetooth, Pairing aktiviert“ und die Pairing-ID Ihres CODE Verstärkers an.
• Beim Pairing blinkt die blaue LED auf EXIT/STORE (Nr. 21 in diesem Handbuch).
• Nach Abschluss des Pairings hört die blaue LED auf zu blinken und leuchtet dauerhaft weiter.
• Verwenden Sie beim Streamen von Audio zum Einstellen der Lautstärke die MASTER-Lautstärkeregelung oder Ihr Musikabspielgerät.

Beim Audio-Streaming über Bluetooth werden die Funktionen auf der Frontplatte umgangen, mit Ausnahme der MASTER-Lautstärke.

Mithilfe der Marshall Gateway™ App können Sie Ihren CODE Verstärker aus der Ferne mit Ihrem iOS-/Android-Gerät steuern und auf Marshall Gateway zugreifen. Laden Sie jetzt Marshall Gateway aus dem App Store oder bei Google Play herunter.

DEUTSCH

GITARREN-TUNER

Durch gleichzeitiges Drücken der Sektionsschalter PRE FX und AMP (Nr. 14 und Nr. 15 in diesem Handbuch) wird der Gitarren-TUNER aufgerufen:

• Schlagen Sie eine Saite an, und es wird die Note angezeigt, die Sie spielen.
• Stimmen Sie die Saite, bis der Name der Note, die Sie stimmen möchten, auf dem Display erscheint.
• Pfeile links der vertikalen Linie bedeuten, dass die Note erniedrigt ist, Pfeile rechts von der vertikalen Linie bedeuten, dass die Note erhöht ist.
• Wenn der Pfeil verschwindet, ist diese Saite auf die angezeigte Note gestimmt.
• Drücken Sie zum Verlassen des Tuners EXIT/STORE.

ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN

Beim Zurücksetzen auf Werkseinstellungen werden die Presets des CODE auf ihren Neuzustand zurückgesetzt.

! Bevor Sie auf die Werkseinstellungen zurücksetzen, vergewissern Sie sich, dass Sie alle Ihre persönlichen Presets überschreiben wollen.

Zurücksetzen auf Werkseinstellungen:

• Schalten Sie den Verstärker mit dem ON/OFF-Schalter AUS (OFF) (Nr. 13 in diesem Handbuch).
• Halten Sie den Bereichsschalter AMP gedrückt, und schalten Sie dabei die Netzstromversorgung EIN (ON).
• Das Display zeigt dann eine Mitteilung an, dass der Verstärker nun auf seine Werkseinstellungen zurückgesetzt wird.
• Wenn Sie sicher sind, dass Sie auf die Werkseinstellungen zurücksetzen möchten, drücken und halten Sie zur Bestätigung den EXIT/STORE-Schalter.
• Wenn Sie die Werkseinstellungen nicht wiederherstellen möchten, können Sie durch Drücken einer beliebigen anderen Taste den Rücksetzvorgang abbrechen und den Verstärker ganz normal booten.

DEUTSCH

KONFORMITÄTSERKLÄRUNG

Hersteller:	Marshall Amplification Plc,Denhigh Road,Bletchley,Milton Keyncs,Burks,GroßbritannienMK1 1DQ
Geräte-Art Audiotechnik
Typenbezeichnung: CODE25.CODE50

Wir, Marshall Amplification Plc, erklären unter unserer alleinigen Verantwortung, dass die vorstehend aufgeführten Produkte den folgenden Richtlinien entsprechen:

1. EMV-Richtlinie 2004/108/EG;
2. Niederspannungsrichtlinie (NSR) 2006/95/EG;
3. R&TTE-Richtlinie 1999/5/EG.

Es wurden die folgenden harmonisierten Normen angewandt:

1. EMV		• EN 55013:2013• EN 55020:2007+A11:2011• EN61000-3-2:2014• EN61000-3-3:2013
2. NSR • EN 60065:2002 + A1:2006		+A11:2008 + A2:2010 + A12:2011
3. R&TTE	Gesundheit undSicherheit(Artikel 3(1)(a))	• EN62479:2010• EN60065:2002 + A1:2006 + A11:2006 + A2:2010 +A12:2011
	EMV(Artikel 3(1)(b))	• ETSI EN 301 489-1 V1.9.2:2011• ETSI EN 301 489-17 V2.2.1:2012
	Funkfrequenzen(Artikel 3(2))	• ETSI EN 300 328 V1.9.1:2015
Unterschrift: [SIGNATURE]		Name: B. Moon	Datum: 1. Januar 2016

CE 16

Name des Verantwortlichen:	U.S.MUSIC.CORP.
Anschrift des Verantwortlichem:	1000 Corporate Grove Drive, Buffalo Grove, Illinois 60089-450, Vereinigte Staaten von Amerika.
Telefonnummer des Verantwortlichem:	800-877-6863
Name des Geräfts:	MD116D Gitarreinverstärker
Modell-Nr.:	CODE25.CODE50

Dieses Gerät entspricht den Bestimmungen von Teil 15 der FCC-Vorschriften. Die folgenden zwei Bedingungen sind Voraussetzungen für den Betrieb: (1) Das Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss jeglichen Störungen, die das Gerät erreichen, standhalten, auch Störungen, die sich auf unerwünschte Weise auf den Betrieb auswirken.

DEUTSCH
