| Produkttyp | Gitarrenverstärker Vollröhre 100 W |
| Marke | Marshall |
| Modell | JVM410H |
| Leistung | 100 W |
| Vorverstärkerröhren | 4 x ECC83 |
| Phasenumkehrröhre | 1 x ECC83 |
| Endstufenröhren | 4 x EL34 |
| Kanäle | 4 (Clean, Crunch, OD1, OD2) mit je 3 Modi (grün, orange, rot) |
| Equalizer | Treble, Middle, Bass, Presence, Resonance |
| Hall | Digital, pro Kanal einstellbar |
| Effektwege | 2: Serie/Parallel (programmierbar) und Serie (Line-Pegel) |
| Lautsprecherausgänge | 5 x Klinke 1/4" (16 Ω / 8 Ω / 4 Ω) |
| Line-Ausgang | Emulierter Line-Ausgang XLR (4x12 Boxensimulation) |
| MIDI | In und Thru (DIN 5-polig) |
| Mitgeliefertes Fußpedal | 6 programmierbare Schalter (Kanal, Modus, Hall, Loop, Master) |
| Maße (B x H x T) | 740 x 310 x 215 mm |
| Gewicht | 22 kg |
| Stromversorgung | Netz 230 V (oder 115 V je nach Version), Netzsicherung |
| Sicherheit | Hauptschalter, Standby, Last vor Standby-Einschaltung erforderlich |
| Wartung | Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden |
| Ersatzteile | Röhren und Sicherungen bei einem autorisierten Marshall-Händler erhältlich |
| Allgemeine Informationen | Entspricht FCC Teil 15 und CAN ICES-3(B)/NMB-3(B) |
Häufig gestellte Fragen - JVM410H MARSHALL
Benutzerfragen zu JVM410H MARSHALL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gitarrenverstärker kostenlos im PDF-Format! Finden Sie Ihr Handbuch JVM410H - MARSHALL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. JVM410H von der Marke MARSHALL.
BEDIENUNGSANLEITUNG JVM410H MARSHALL
Laden sie das vollständige handbuch von www.marshall.com herunter.
KURZANLEITUNG
Warning! Sicherheitshinweise 19
Spezifikationen 21
Funktionen vorderseite 21
Funktionen rückseite 24
Fußschalter 25
LE FELICITAMOS POR LA COMPRA DE SU AMPLIFICATOR JVM.
14. SORTIES HAUT-PARLEUR

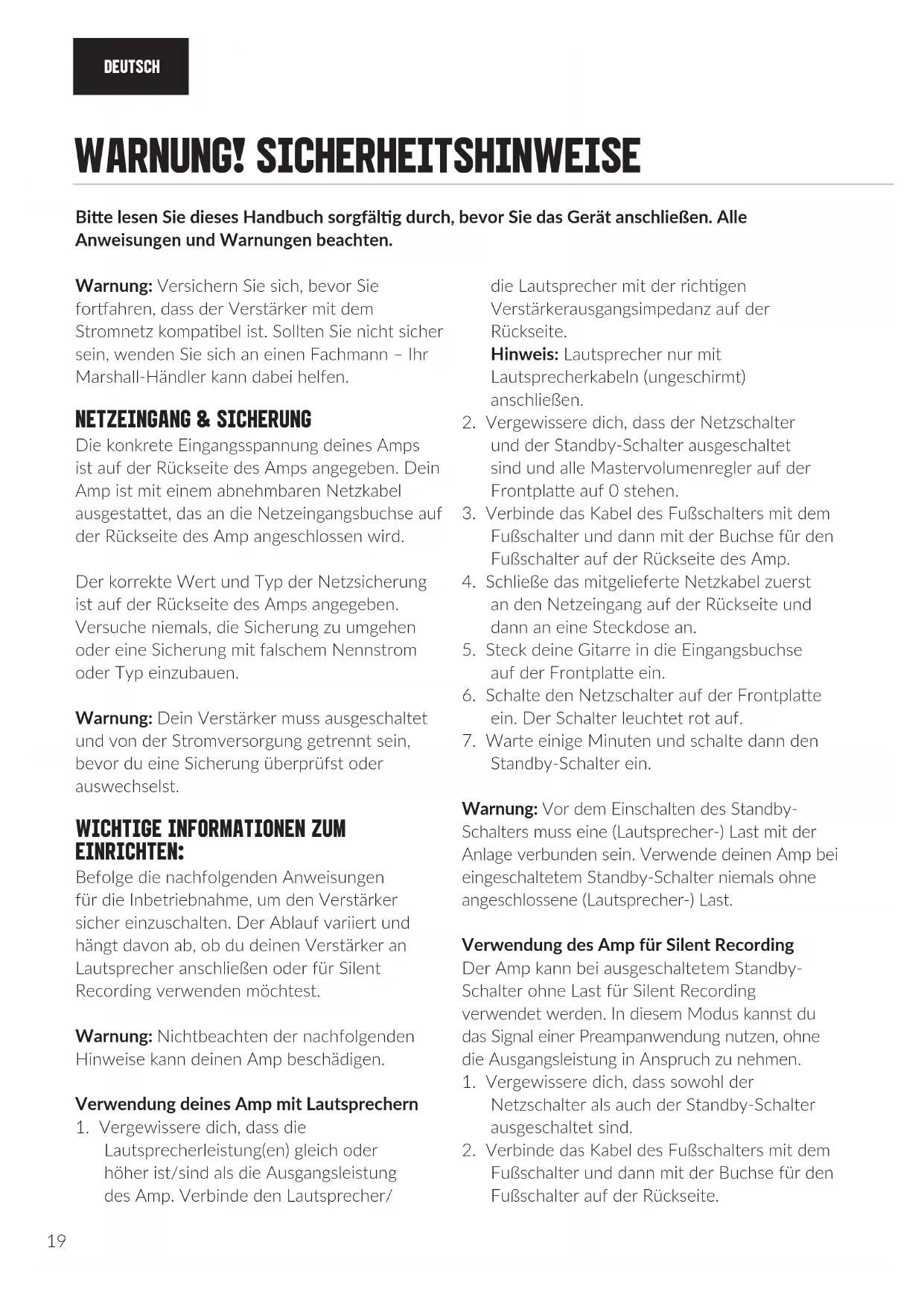

WARNING! SICHERHEITSHINWEISE
Bitte lessen Sie theses Handbuch sorgfaltig durch, bevor Sie das Gerät anschlieben. Alle Anweisungen und Warnungen beachten.
Warning: Versichert Sie sich, bevor Sie fortfahren, dass der Versteller mit dem Stromnetz kompatibel ist. Sollten Sie nicht sicherein, wenden Sie sich an einen Fachmann - Ihr Marshall- Handler kann damit halten.
NETZEINGANG & SICHERUNG
Die konkrete Eingangsspannung deines Amps ist auf der Rückseite des Amps angegeben. Dein Amp ist mit einem abnehmbaren Netzkabel ausgestattet, das an die Netzeingangsbuchse auf der Rückseite des Amp angeschlossen wird.
Der korrekte Wert und Typ der Netzsicherung ist auf der Rückseite des Amps angegeben. Versuche niemals, die Sicherung zu umgeben oder eine Sicherung mit falschem Nennstrom oder Typ einzubauen.
Warning: Dein Verständner muss ausgeschelt und von der Stromversorgung getrennt sein, bevor du eine Sicherung überprüft oder auswechselst.
WICHTIGE INFORMATIONEN ZUM EINRICHEN:
Befolge die nachfolgenden Anweisungen für die Inbetriebnahme, um den Verständsrischer einzuschalten. Der Ablauf variiert und hängt davon ab, ob du deinen Verständner an Laufsprecher anschließen oder für Silent Recording verwenden möchtest.
Warning: Nichtbeachten der nachfolgenden Hinweise kann denen Amp beschädigen.
Verwendung deines Amp mit Laufsprechern
- Vergewissere dich, dass die Laufsprecherleistung(en) gleich oder hoher ist/sind als die Ausgangsleistung des Amp. Verinne den Laufsprecher/
die Lautsprecher mit der richtigen Verständerkerausgangsimpedanz auf der Rückseite.
Hinweis: Lautsprecher nur mit Lautsprechekabeln (ungeschirmt) anschließen.
- Vergewissere dich, dass der Netzschalter und der Standby-Schalter ausgeschaltet sind und alle Mastervolumenregler auf der Frontplatte auf O stehen.
- Verbirnde das Kabel des Fußschalters mit dem Fußschalter und dann mit der Buchse für den Fußschalter auf der Rückseite des Amp.
- Schließe das mitgelieferte Netzkabel zuerst an den Netzeingang auf der Rückseite und dann an eine Steckdose an.
- Steck deine Gitarre in die Eingangsbuchse auf der Frontplatte ein.
- Schalte den Netzschalter auf der Frontplatte ein. Der Schalter leuchtet rot auf.
- Warte einige Minuten und schalte dann den Standby-Schalter ein.
Warning: Vor dem Einschalten des Standby-Schalters muss eine (Lautsprecher-) Last mit der Anlage verbunden sein. Verwende deinen Amp bei eingeschaltetem Standby-Schalter niemals ohne angeschlossene (Lautsprecher-) Last.
Verwendung des Amp für Silent Recording
Der Amp kann bei ausgeschalteten Standby-Schalter ohne Last für Silent Recording verwendet werden. In diesen Modus kannst du das Signal einer Preampanwendung nutzen, ohne die Ausgangsleistung in Anspruch zunehmen.
- Vergewissere dich, dass sowohl der Netzschalter als auch der Standby-Schalter ausgeschaltet sind.
-
Verbirnde das Kabel des Fußschalters mit dem Fußschalter und dann mit der Buchse für den Fußschalter auf der Rückseite.
-
Schließe das mitgelieferte Netzkabel zuerst an den Netzeingang auf der Rückseite und dann an eine Steckdose an.
- Steck deine Gitarre in die Eingangsbuchse auf der Frontplatte ein.
- Schalte den Netzschalter auf der Frontplatte ein. Der Schalter leuchtet rot auf.
- Durch den seriellen/parallelen Effektweg, die Send Ausgangsbuchse und/oder die Vorversteller Out/Send Ausgangsbuchse steht ein Aufnahmesignal zur Verfügung.
Warning: Vergewissere dich, dass vor dem Einsatz des Standby-Schalters eine Last angeschlossen ist (um den Silent Recording Modus verlassen zu können).
TRANSPORT DER GERÄTE
Vor dem Transport ist sicherzustellen, dass der Versteller ausgeschelt und nicht an Stromnetz angeschlossen ist und dass die entfernbaren Kabel nicht an die Geräte angeschlossen sind.
Bewegen Sie nur den Verständiger allein, versuchen Sie nicht,ihn zu bewegen, wenn sich auf einem Schrank oder anderen Ausrüstungsteilen befindet.
SPEZifikATIONEN
FUNKTIONEN VORDERSEITE
Der vierkanalige JVM Amp verfügbar über 3 Modi, damit du auf 12 entsprechliche Groundsounds zusückgreifen kannst.
Auf der Frontplatte befinden sich die EQ-Einstellungen und die Gain-Regler für jeder der 4 Kanäle sowie die Master- und Reverb-Bereiche. Der Master-Bereich besteht aus 2 per Fußschalter aktivierbaren Mastervolumen sowie Steuerungen für Masterresonanz und -prasenz, die universal auf allen 4 Kanälen arbeiten. Der Reverb-Bereich verfügt über einen Reverb-Level-Regler für jeder Kanal.
| MODELL-NR: | JVM410H JVM410C | |
| Leistung 100W | 100W | |
| Röhren | 4 x ECC83, 1 x ECC83 (Phasensplitter) und 4 x EL34 | |
| Kanäle | 4 (multi): Clean, Crunch, OD1 und OD2 | |
| Ausgleich | Höhe, Mittentöne, Bass, Präsenz und Resonanz | |
| Effekte Digitalhall | ||
| Ausgänge | 5 x 1/4" jack speaker outputs, selectable 16Ω/ 8Ω / 4Ω load Emulated line out (XLR) MIDI thru | |
| Effektweg 2, 1 | x series parallel, 1 x series | |
| Laufsprechers N/A | 2 x 12" 1 x Celestion Heritage G12H (8Ω, 80W) 1 x Celestion Vintage (8Ω, 70W) | |
| Gewicht 22kg 34.5kg | ||
| Breite 740mm 690mm | ||
| Höhe 310mm 510mm | ||
| Tiefe 215mm 265mm | ||
Die Frontplatte ist in 3 Hauptbereiche aufgeit: Kanäle, Reverb und Master. jeder Kanal verfügt über 3 Modi, die sich durch das farblich unterschiedliche Licht im Knopf für den Kanalwechsel 参数schemiden. Die Lichtanzeige ist entweder Grün, Orange oder Rot.
1. NETZSCHALTER
Schaltet den Amp ein und aus.
2. STANDBY-SCHALTER
Der Standby-Schalter wird gemeinsam mit dem Netzschalter verwendet, um den Verständerkervor dem Einsatz „aufzuwärmen". Schalte den Netzschalter für 2 Minuten an, bevor du den Standby-Schalter einschaltest. Stelle den Standby-Schalter während Vorstellungspausen auf OFF.
Hinweis: Der Amp kann bei ausgeschaltetem Standby-Schalter ohne Last für Silent Recording verwendet werden. Weitere Informationen findest du unter „Verwendung des Amp für Silent Recording" in den Anweisungen für die Inbetriebnahme.
3. FUBSCHALTER-/MIDI-PROGRAMMSCHALTER
Dieser Schalter hat eine Doppelfunktion:
- Durch einmaliges Drücken gelangst du in den Modus für das „Fußschalterprogramm". Die Auschwitz wird durch ein konstantes rotes Licht bestätigt.
- Durch zweimaliges Drücken gelangst du in den Modus für das „MIDI-Programm". Die Auschwitz wird durch ein blinkendes rotes Licht bestätigt.
Weitere Informationen zu diesen Modi findest du später in diesen Handbuch.
4. SCHALTER FÜR PARALLELEN/SERIELLEN EFFEKTWEG
Aktiviert/deaktiviert den seriellen/parallelen Effektweg für den ausgewählten Kanal.
Hinweis: Dieser Schalter wirkt sich nicht auf die Endstufe/Serial Loop aus.
19. EINGANGSBUCHSE
Hier kannst du seine Gitarre mit einem 14 " Klinken-Instrumentenkabel anschließen.
KANALBEREICH
Das Drücken eines Kanalknopfes erfüllt zwei Funktionen:
- Wenn man innerhalb des Kanals drückt, kann man die Gain-Modi wechseln: GRUN (niedrigste Gain-Stufe) > ORANGE > ROT (höchste Gain-Stufe) > GRUN usw. Jeder Modus speichert seine eigene jeweils zuletzt benutzte Effekt-, Reverb- und Masterkonfiguration.
- Bei einem Kanalwechsel wird die letzte Konfiguration des neu ausgewählten Kanals aufgerufen.
Hinweis: Wenn du einen Kanal verlässt und dann wieder auswählst, wird automatisch der letzte aktive Modus ausgewählt.
15. CLEAN-KANAL
CLEAN GREEN-MODUS: Der grüne ist der „sauberste" der drei Modi. Erzieht seine unglaublich reinen Sounds aus einem einfachen, sehr geradlinig arbeitenden Schaltungslayout. In this Modus wird der Volumenregler aus dem Signalweg entfernt. Diese Modus ist übrigens der einzige, bei dem dies der Fall ist.
CLEAN ORANGE-Modus: In dieser Modus erhaltst du einen Sound mit mehr Punch, der sich einfach übersteuern lasst.
CLEAN RED-Modus: Dieser Modus fugt eine weitere Verständungsstufe nach der Klangregelung hinzu.
16. CRUNCH-KANAL
Dieser Kanal verfügt über die Charakteristikene eines typischen Marshall-Preamp Signalwegs:
Erst kommt die Verzerrung, dann die Klangregelung.
CRUNCH GREEN-Modus: In this modus steht dir die Preamp-Technologie des legendären Marshall JTM45/1959 Plexi™ Modells zur Verfugung (d. h. Gain+Gain+Tone). Sound und Reaktion sindähnlich wie bei den klassischen Verständern, allerdings mit einer Spur mehr Gain als die Originale.
CRUNCH ORANGE-Modus: Dieser Modus ist eine Reminiszenz an den JCM800 2203 Verträker. Die Gainstruktur ist Gain+Gain+Gain+Tone.
CRUNCH RED-Modus: Die Topologie ist identisch mit dem Orange-Modus, jedoch mit mehr Verzerrung. Das Ergebnis erinnert an die Hot Rodded JCM800.
17.OD1KANAL
OD1 GREEN-Modus: Der Ton erinnert stark an den Crunch Red-Modus und gibt dir die Möglichkeit, zwei entsprechiche Crunchsounds einzustellen.
OD1 ORANGE-Modus:Dieser Modus erweitert den OD1 Green-Modus um eine zusätzliche Gain-Stufe - ideal für Hard Rock/Heavy Metal Sounds.
OD1 RED-Modus: Gibt dem OD1 Orange-Modus mehr Verzerrung für einen High Gain Marshall-Sound.
18. OD2 KANAL
Dieser Kanalähnelt dem OD1 Kanal, verfügt allerdings über noch mehr Gain und die Centerfrequenz des Mittenreglers erreicht um die 500Hz (anstatt der marshalltypischen 650Hz).
OD2 liefert 3 HiGain Modi, die sich ideal für Lead- und moderne Metalsounds eignen.
REVERB-BEREICH
Der digitale Hall-Effectk lauft parallel zum
Hauptsignal und wird mithilfe einer Röhre zugemisch. Auf diese Weise bleibt das Originalsignal bei aktiviertem Reverb unbeeinflusst; bei deaktiviertem Reverb wird es effektiv aus dem Signalweg halten.
10. REVERB-SCHALTER
Schaltet den Hall-Effekt für den ausgewählten Kanal ein oder aus.
13. REVERB-REGLER (CLEAN-KANAL)
Über diesen Regler erfolgt die Reverb-Pegeleinstellung für den Clean-Kanal.
Über diesen Regler erfolgt die Reverb-Pegeleinstellung für den Crunch-Kanal.
11. REVERB-REGLER (OD1-KANAL)
Über diesen Regler erfolgt die Reverb-Pegeleinstellung für den OD1-Kanal.
12. REVERB-REGLER (OD2-KANAL)
Über diesen Regler erfolgt die Reverb-Pegeleinstellung für den OD2-Kanal.
MASTER-SEKTION
Über die Mastervolumenregler kann die Gesamtlautstärke deines Amp auf allen Kanälen eingestellt werden. Master 1 und Master 2 können auf jeder beliebigen Modus eingestellt sowie vorwärts und rückwärts geschaltet werden.
5. MASTER
Master 1 wird standardmäßig für alle Kanäle/ Modi verwendet.
6. MASTER 2
Wenn du für einen Kanal/Modus Master 2 verwenden möchtest, musst du den Kanal und Modus auswahlen, den Master-Knopf drücken, um Master 2 zu aktivieren und dann den Modus wechseln. Das jeweilige Setting
des Mastervolumenreglers wird automatisch gespeichert und ist damit beim Wiederaufrufen des Modus abrufbar.
7. MASTER-SCHALTER
Du kannst zwischen Master 1 und Master 2 umschalten, um unterschiedliche Lautstärkeeinstellungen im gleichen Kanal/ Modus aufzurufen. Die rot leuchtende LED im Schalter zeigt dir an, dass Master 2 aktiviert ist. Sobald Master 1 aktiv ist, erlischt das Licht.
Hinweis: Im Fußschalter gespeicherte Voreinstellungen können abrufen, ob Master 1 oder Master 2 ausgewählt war. Das vorherige Setting des Mastervolumenreglers kann allerdings nicht abgerufen werden.
9. PRESENCE
Für die Einstellung der hohen Frenzen der Endstufe. Erhöhen der hohen Frenzen gibt seinem Sound mehr Biss.
8. RESONANCE
Für die Einstellung der tiefen Frequenzen der Endstufe. Erhöhen der tiefen Frequenzen gibt seinem Sound mehr Tiefe und macht ihn fetter.
Achtung:Bei hohen Resonance-Einstellungen muss darauf geachtet werden, dass massive Bewegungen der Laatsprechemembran vermieden werden.
Hinweis: Die Presence- und Resonanceregler sind beiden Leistungsregler der Endstufe und deshalb nur wirksam, wenn du über einen Lautsprecher spielst.
FUNKTIONEN RÜCKSEITE
1. NETZEINGANG
Hier wird das mitgelieferte Netzkabel angeschlossen.
Die für deinen Verständiger geeignete Eingangsspannung ist auf der Rückseite angegeben.
Warning: Vergewissere dich, dass dein Amp mit der Netzspannung des Landes, in dem duihn verwenden möchtest, kompatibel ist. Falls du dir nicht sicher bist, wende dich an einen qualifizierten Techniker.
2. NETZSICHERUNG
Schützt den Veränderer und den Netzanschluss bei einer Störung. Der korrekte Wert der Sicherung ist auf der Rückseite angegeben.
3. MIDI THRU
Eine Kopie des über MIDI In eingehenden Signals wird an die MIDI Thru Buchse weitergeleitet, sodass sich mehrere MIDI-Geräte hintereinanderschalten halten.
4. MIDI IN
Anschluss fur beliebige externe MIDI-Geräte an die MIDI In DIN-Buchse.
SERIELLER/PARALLELER EFFEKTWEG:
Hierbei handelt es sich um einen programmierbaren Effektweg, der dem Vorveränder genau vor den Reverb- und Serial Loop-Signalwegen nachgeschaltet ist. Der FX Loop-Schalter aktiviert/deaktiviert diese Effektschleife.
13. SERIALER/PARALLELER EFFEKTWEG: SEND
Hier kannst du dein externes Effektgerät mit einem 14 " Klinken-Instrumentenkabel anschließen.
12. SERIALER/PARALLELER EFFEKTWEG: RETURN
Hier kannst du das Signal des externen Effektgeräts mit einem 1 / 4 KlinkenInstrumentenkabel wieder einschleifen.
11. SERIALER/PARALLELER EFFEKTWEG: FX-PEGEL
Konfiguriere den Effektweg entweder mit Profligeraten (+4dBu Einstellung) oder mit Effekten auf dem Gitarrenpegel wie beispelsweise Effektpedalen (-10dBV Einstellung).
10. SERIALER/PARALLELER EFFEKTWEG: MIXREGLER
Regelt den Effektanteil, der dem Mixregler zugemisch wird. Wenn der Mixregler auf WET eingestellt ist, wird das komplette Signal durch die externe Schleife geleitet. Je weiter du ihn in Richtung DRY drehst, umso größter wird der Anteil des (unbearbeiteten) Direktsignals.
EINGANG DER ENDSTUFE/SERIELLER EFFEKTWEG
Dieser passive Effektweg wird den Master-Reglern vorgeschaltet. Da es sich um einen Line-Pegel Effektweg handelt besteht die Empfehlung, nur Geräte mit hohem Headroom zu verwenden, um eine Verschlechterung des Signals zu vermeiden.
9. PRE-AMP OUT / SEND
Hier kannst du dein externes Effektgerät mit einem 14 " Klinken-Instrumentenkabel anschließen.
8. POWER-AMP IN / RETURN
Hier kannst du das Signal des externen Effektgeräts mit einem 14 Klinken-Instrumentenkabel wieder einschleifen.
FUBSCHALTER
7. BYPASS-SCHALTER
Aktiviert/deaktiviert die Endstufe/Serial Loop.
Dieser Schalter lässt sich nicht programmieren.
Der Ausgang sendet das Signal zum externen Gerät. Das Signal liefert die Pre-Masterlautstärke, die elektronisch symmetriert wurde und vor der Ausgabe eine 4x12 Speaker-Simulation durchläuft.
Hinweis: Die Verwendung des Line Out bedeutet nicht, dass keine Last angeschlossen werden muss (es sei dess, der Veränder befindet sich im Silent Recording-Modus).
5. FUBSCHALTER
SchlieBe den Fußschalter mit einem Standard 1 / 4 Klinken-Instrumentenkabel an.
Hinweis: Die Verwendung eines anderen als des mitgelieferten Fußschalters wird vom Veränderkern ignoriert und hat entsprechend keinen Effekt.
14. LAUTSPRECHERAUSGANGE
1/4" Lautsprecher-Ausgangsbuchsen.
Sie sind entsprechend der jeweiligen Laufsprecherkonfiguration gekennzeichnet:
- 1 × 16 Ohm: Schließe einen 16
Lautsprecher an. - 1 × 8 Ohm / 2 × 16 Ohm: Schließe einen einzelnen 8 Gitarrenlautsprecher oder zwei 16 Lautsprecher an.
- 1 × 4 Ohm / 2 × 8 Ohm: Schließe einen einzelnen 4 Gitarrenlautsprecher oder zwei 8 Gitarrenlautsprecher an.
Warning: Obwohl der Versteller über fünf Laufsprecherausgänge verfügt, muss die Gesamteingangsspannung eingehalten werden. Die sicheren Kombinationen sind oben aufgeführt. Eine falsche Boxenkombination kann die Endstufe überlasten und den Versteller beschädigen.
Vierkanal-JVM-Verträger verfügen über einen programmierbaren 6-fach Fußschalter, der über ein einfaches Standard-Gitarrenkabel an den Verträger angeschlossen werden kann.
Warning: Das im Lieferumfang enthaltene Fußschalterkabel ist nicht abgeschirmt und nicht als Gitarrenkabel geeignet.
Der Fußschalter verfügbar über 7 LEDs, die den jeweiligen Status der Funktionen Clean, Crunch, OD1, OD2, Master, Reverb und FX anzeigen. Die LEDs für jeder der 4 Kanäle sind dreifarbig Grün, Orange und Rot. Zusätzlich zum aktivierten Status für Master, Reverb und FX Loop zeigen sie den ausgewählten Kanal und Modus an.
Jeder einzelnefußschalterverfügctüber2 Betriebsmodi:
- Switch Store Mode: Jeder der 6 Schalter lässt sich so programmieren, dass er die Funktionen einer Taste auf der Frontplatte übernimmt (Kanal/Modus, Reverb Ein/Aus, Master Lautstärke 1/2 und FX Loop Ein/Aus). Hinweis: Nachdem ein Kanal mithilfe des zugeordneten Fußschalters aktiviert wurde, kann man mit ihm, genauso wie mit seinem jeweiligen Schalter auf der Frontplatte, durch die drei Modi scrollen.
- Preset Store Mode: Jeder Schalter kann so programmiert werden, dass sich mit seiner Hilfe(sofort eine Kombination unterschiedlicher JVM-Schalterfunktionen abrufen,Lasst,um ein Preset zu erstellen. Dadurch kannst du vollständige Kanalkconfigurationen in beliebiger Reihenfolge und Kombination aufrufen.
Die Schalter können unabhängig voneinander programmiert werden und erfolglichen dir so eine Kombination der Funktionen.
Hinweis: Alle Einstellungen werden in deinem
Fußschalter gespeichert, ermögen dir deshalb den Anschluss deines Fußschalters an jeder beliebigen JVM Veränder und damit den sofortigen Zugriff auf die eine personlichen Settings.
PROGRAMMIERUNG DES FUBSCHALTERS
Drücke den Schalter für Footswitch/MIDI Program auf der Frontplatte einmal, um den Modus für das Fußschalterprogramm aufzurufen. Die Kontrolleucht leuchtet auf. In diesen Modus kannst du den Fußschalter programmieren.
Hinweis: Sobald der Footswitch/MIDI Program-Schalter auf der Frontplatte ausgeschaltet ist, führt der Fußschalter in dem Moment Befehle aus, in dem man den Schalter drückt. Sobald der Programmiermodus für den Fußschalter aktiviert ist, kannst du den Amp normal verwenden. Befehle werden dann beim Loslassen des Fußschalters ausgeführrt.
Abspeichern des momentanen Amp-Status/ Einstellungen für einen Fußschalter (Preset Store Mode):
- Drücke den Schalter für Footswitch/MIDI Program auf der Frontplatte, um den Modus für das Fußschalterprogramm aufzurufen (rote LED).
- Drücke und halte den gewünschten Fußschalter für ca. 3 Sekunden. Die FX LED auf dem Fußschalter blinkt jetzt eine Male und zeigt damit an, dass das Preset gespeichert wurde.
Übertragung einer bestimmten Funktion der Frontplatte auf einen Fußschalter (Switch Store Modus):
- Drücke den Schalter für Footswitch/MIDI Program auf der Frontplatte, um den Modus für das Fußschalterprogramm aufzurufen (rote LED).
- Drücke und halte den gewünschten
Fußschalter. Noch während du den Fußschalter gedrückt hältst, musst du in weniger als 3 Sekunden den Schalter auf der Frontplatte drücken, den du spiegeln möchtest. Die FX LED auf dem Fußschalter blinkt jetzt eine Male und zeigt damit an, dass der Schalter zugeordnet wurde.
Hinweis: Der Footswitch/MIDI Program-Schalter kann keinem Fußschalter zugewiesen werden.
Der Fußschalter kann übrigens gewechselt werden und synchronisiert sich automatisch mit dem Amp, nachdem man beiden miteinander verbunden hat. Verbirde das Anschlusskabel immer erst mit dem Fußschalter und dann mit dem Veränder.
FUSCHALTER RESET
Warning: Wenn der Speicher gelöscht ist, sind alle Daten verloren.
Rücksetzen des Fußschalters auf die Werkseinstellungen:
- Trenne den Fußschalter vom Verständrker, indem du das Kabel Herausziehst. Die Seite ist damit eingeall.
- Drücke und halte den Schalter #6 (der rechte Schalter).
- Steckes das Fußschalterkabel wieder ein.
- Lass den Schalter wieder los; die FX LED beginnnt zu blinken.
- Wenn du den Speicher des Fußschalters loschen möchtest, musst du den Schalter #5 drücken. Möchtest du den Speicherinhalt gehalten, musst du einen der Schalter #1-#4 drücken.
- Wenn du den Schalter loslasst, synchronisiert sich der Fußschalter mit dem Veränderk. Folgende Funktionen sind ab Werk voreingestellt: FSW #1: Clean; FSW #2: Crunch; FSW #3: OD1; FSW #4: OD2; FSW #5: Master; FSW #6: Reverb.
