Produkttyp	Akustik-Combo-Verstärker
Marke	Marshall
Modell	AS50D
Leistung	50 W
Kanäle	2 (Multi)
Eingänge	2 Instrumenteneingänge, 1 XLR-Eingang mit Phantomspeisung, 1 Aux-Eingang (Cinch)
Ausgänge	DI-Ausgang, Line-Ausgang, paralleler Effektweg
Bedienelemente	Lautstärke, Bässe, Höhen pro Kanal; Chorus (Geschwindigkeit, Tiefe, Zuweisung); Hall (Balance, Pegel); Anti-Feedback-Phase; Notch-Filter mit Frequenzscan; Master-Lautstärke
Lautsprecher	2 × 8" + 1 Tweeter
Gewicht	14,1 kg
Abmessungen (H × B × T)	565 × 415 × 250 mm
Im Lieferumfang enthalten	Abnehmbares Netzkabel
Stromversorgung	Netzteil (Nennspannung auf der Rückseite angegeben)
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; trockenes, weiches Tuch verwenden
Sicherheit	Wichtige Sicherheitshinweise: Handbuch lesen, elektrische Kompatibilität prüfen, geeignete Sicherung verwenden

Häufig gestellte Fragen - AS50D MARSHALL

Wie viel Leistung hat der Marshall AS50D Verstärker?

Der Verstärker hat eine Leistung von 50 W.

Wie viele Kanäle hat der AS50D?

Er verfügt über 2 Kanäle: einen Akustikinstrumentenkanal und einen Mikrofon-/Aux-Kanal.

Welche Eingänge sind verfügbar?

Es gibt 2 Klinkeneingänge (einer pro Kanal), 1 XLR-Eingang mit Phantomspeisung für Mikrofon und 1 Aux-Eingang (Cinch) für externe Quellen.

Ist Phantomspeisung am XLR-Eingang verfügbar?

Ja, der XLR-Eingang bietet Phantomspeisung für Kondensatormikrofone.

Wie stelle ich den Chorus-Effekt ein?

Der Chorus-Effekt wird mit den Reglern Geschwindigkeit und Tiefe eingestellt. Über die Zuweisungsschalter kann der gewünschte Kanal ausgewählt werden.

Was bewirkt der Phasenumschalter zur Rückkopplungsunterdrückung?

Er steuert die Menge tieffrequenter akustischer Rückkopplung, um Feedbacks zu reduzieren.

Wie verwende ich den Notch-Filter zur Rückkopplungsunterdrückung?

Aktivieren Sie den Schalter Notch-Filter und wählen Sie mit dem Frequenzregler die zu reduzierende Rückkopplungsfrequenz.

Welche Ausgänge sind auf der Rückseite verfügbar?

Die Rückseite bietet einen DI-Ausgang, einen Line-Ausgang und einen parallelen Effektweg (Send/Return).

Kann ich ein externes Pedal zur Steuerung von Hall und Chorus verwenden?

Ja, auf der Rückseite befindet sich ein Pedalanschluss, um Hall und Chorus ein-/auszuschalten.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Schalter auf On steht. Falls das Problem weiterhin besteht, kontrollieren Sie die Sicherung (siehe Anleitung).

BEDIENUNGSANLEITUNG AS50D MARSHALL

Laden sie das vollständige handbuch von

www.marshall.com herunter.

KURZANLEITUNG

Warning! Sicherheitshinweise 12

Spezifikationen 13

Funktionen an der Vorderseite 14

Funktionen an der Rückseite 16

LE FELICITAMOS POR LA COMPRA DE SU AMPLIFICATOR AS50D.

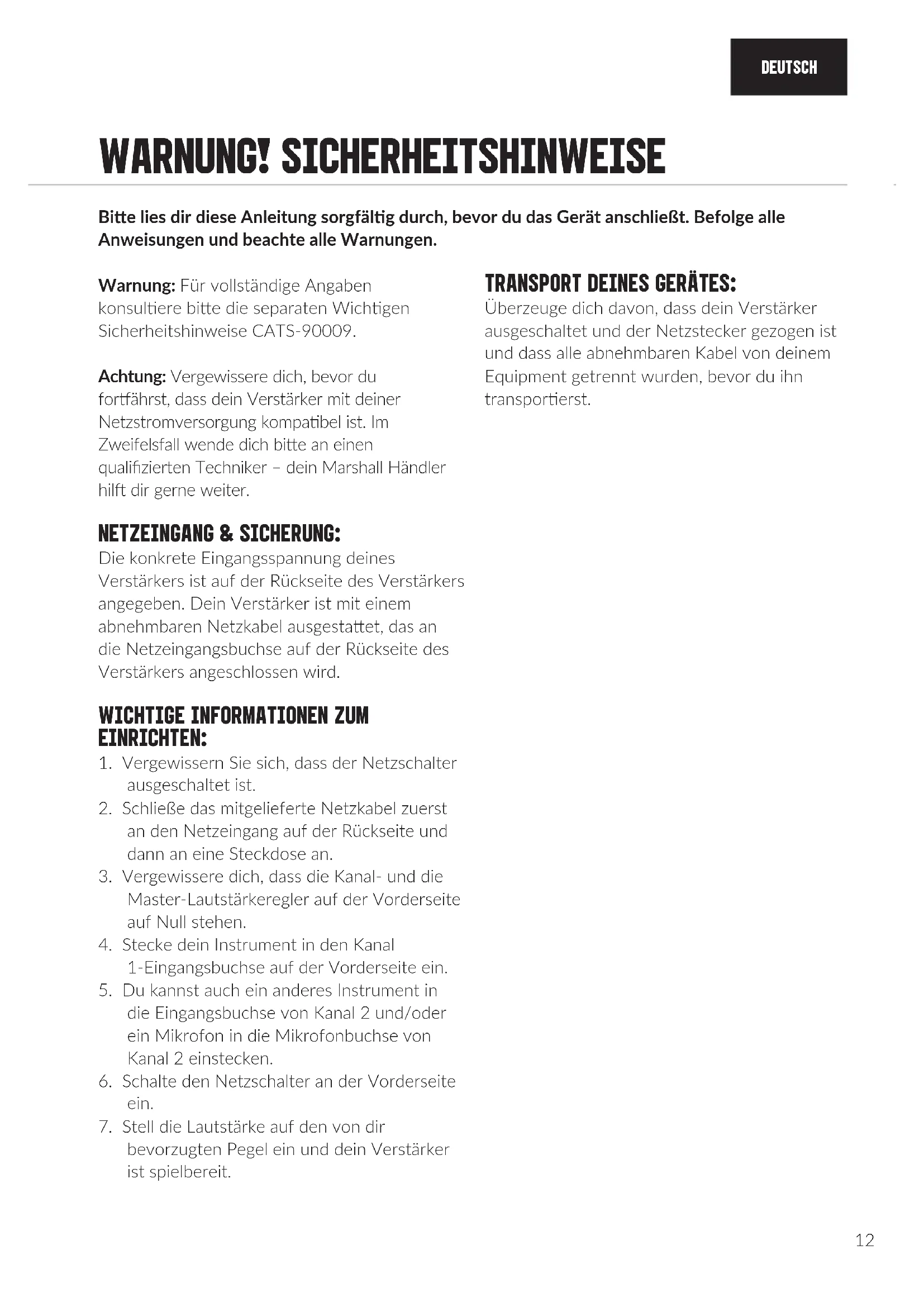

WARNING! SICHERHEITSHINWEISE

Bitte lies dir diese Anleitung sorgfältig durch, bevor du das Gerät anschließt. Befolge alle Anweisungen und beachte alle Warnungen.

Warning: Für vollständige Angaben konsultiereitte die separates Wichtigigen Sicherheitshinweise CATS-90009.

Achtung: Vergewissere dich, bevor du fortfahrst, dass dein Verständner mit deiner Netzstromversorgung kompatibel ist. Im Zweifelsfall wende dichitte an einen qualifizierten Techniker - dein Marshall Handler hilft dir keinere weiter.

NETZEINGANG & SICHERUNG:

Die konkrete Eingangsspannung deines Verstärkers ist auf der Rückseite des Verstärkers angegeben. Dein Verstärker ist mit einem abnehmbaren Netzkabel ausgestattet, das an die Netzeingangsbuchse auf der Rückseite des Verstärkers angeschlossen wird.

WICHTIGE INFORMATIONEN ZUM EINRICHEN:

1. Vergewissern Sie sich, dass der Netzschalter ausgeschaltet ist.
2. Schließe das mitgelieferte Netzkabel zuerst an den Netzeingang auf der Rückseite und dann an eine Steckdose an.
3. Vergewissere dich, dass die Kanal- und die Master-Lautstärkeregler auf der Vorderseite auf Null stehen.
4. Stecke dein Instrument in den Kanal 1-Eingangsbuchse auf der Vorderseite ein.
5. Du kannst auch ein anderes Instrument in die Eingangsbuchse von Kanal 2 und/oder ein Mikrofon in die Mikrofonbuchse von Kanal 2 einstecken.
6. Schalte den Netzschalter an der Vorderseite ein.
7. Stell die Lautstärke auf den von dir bevorzugten Pegel ein und dein Verträker ist spielbereit.

TRANSPORT DEINES GERÄTES:

Überzeuge dich davon, dass dein Verständner ausgeschaltet und der Netzstecker gezogen ist und dass alle abnehmbaren Kabel von seinem Equipment getrennt wurden, bevor du ihn transportierst.

SPEZIFKATIONEN

Der AS50D ist ein kompakter und tragbarer 50 W Combo-Veränder, der Akustiksound in Studioqualität liefert. Der AS50D wurde für eine Vielzahl von akustischen Instrumenten entwickelt und kann Instrumente mit magnetischen Tonabehmern, Piezos und Mikrofonen aufnehmen. Er ist der perfekte Veränder für private oder keinere akustische Gigs, egal welches Instrument du spielst.

Modell-Nr. AS50DV
Leistungs 50W
Kanäle 2 (multi)
Eingänge	2 Instrumentenbuchsen 1 Phantomspeisung XLR-Eingang 1 AUX-Phono-Eingang
Ausgänge DI-Ausgang, Line-Out, paralleler Effekt-Loop
Controls	Akustischer Kanal 1 - Lautstärke, Bass, Höhen Mikrofon/AUX-Kanal 2 - Lautstärke, Bass, Höhen Netzschalter für Chorus-Kanal 1, Netzschalter für Chorus-Kanal 2, Geschwindigkeit des Chorus-Effekts, Tiefe des Chorus-Effekts Hallbalance, Hallpegel Anti-Feedback-Phase, Anti-Feedback-Notch, Anti-Feedback Frequenzdurchlauf Master-Lautstärke
Loutsprecher	2 x 8"-Loutsprecher 1 Hochtöner
Unit weight 14	1kg
Unit width 565mm
Unit height 415mm
Unit depth 250mm
Zubehör Abnehmbares Netzkabel im Lieferumfang enthalten

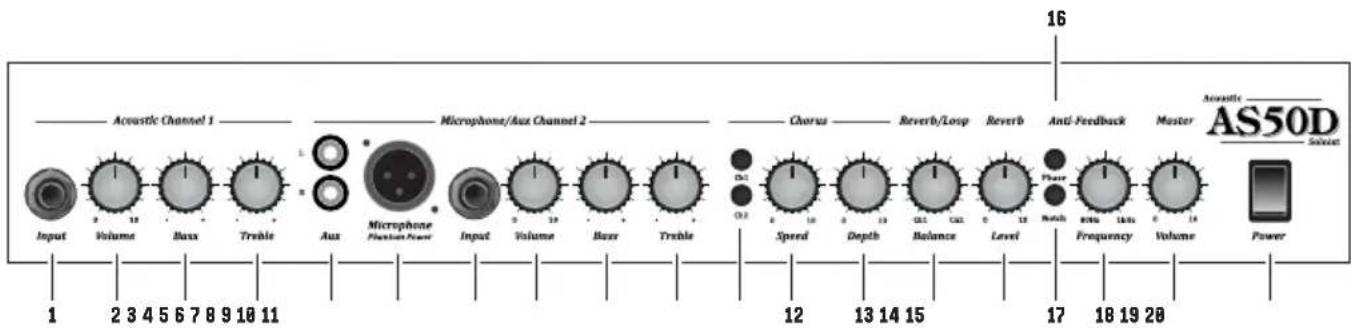

FUNKTIONEN AN DER VORDERSEITE

KANAL 1 - AKUSTISCHER INSTRUMENTENKANAL

1. EINGANGSBUCHSE

Gitarreinegangsbuchse

2. LAUTSTÄRKEREGLER

Regelt die Lautstärke des akustischen Kanals 1.

3. TIEFENREGLER

Regelt die tiefen Frenzen des Verständers. Erfügt deinem Sound Fundament und Tiefe hinzu.

4. HÖHENREGLER

Stellt die oberen Frenzen des Verständerkerein. Der Ton wird heller, wenn er aufgedreht wird.

KANAL 2 - MIKROFON AUX-KANAL

5. PHONO (RCA)-EINGANGE

Eingänge zum Anschlieben einer externen Quelle (z. B. eines MP3- oder CD-Players)

6. MIKROFONEINGANG

XLR-Eingang zum Anschlieben eines Mikrofons und für Gesangs- oder Instrumentenanwendungen geeignet. Diese Eingang liefert Phantomspeisung.

7. KLINKENEINGANG

Eingang fur Quellen wie Drumcomputer, Keyboards usw.

8. LAUTSTÄRKEREGLER

Regelt die Lautstärke des Mikrofons/AUX-Kanal 2.

9. TIEFENREGLER

Regelt die tiefen Frenzen des Verständerkers. Erfugt deinem Sound Fundament und Tiefe hinzu.

10. HÖHENREGLER

Stellt die oberen Frenzen des Verständerkers ein. Der Ton wird heller, wenn er aufgedreht wird.

MASTER-SEKTION

11. CHORUS-SCHALTER

Ermöglichen die Auswahl des eingebauten Chorus-Effekt auf einen Kanal oder auf beiden Kanälen zusammen zu legen.

12. CHORUS-GESCHWINDIGKEITSKONTROLLE

Regelt die Geschwindigkeit des eingebauten Chorus-Effekte.

13. CHORUS-TIEFENKONTROLLE

Steuert die Frequenzverschiebung für den eingebauten Chorus-Effekt.

Regelt das Gleichgewicht des Reverb-Effektswirkt sich auch auf die Effekt-Loops aus.

15. REVERB-PEGELREGLER

Regelt den Gesamtpegel des Reverb-Effekt.

16. PHASENSCHALTER

Steuert die Stärke der Rückkopplung im Niederfrequenzbereich.

17. NOTCH-FILTER-SCHALTER

Senkt die Frequenz mit Hilfe des Frequenzregler, um weitere Rückkopplung zu verringn.

18. FREQUENZREGLER

Wählt die Frequenz der Rückkopplung aus, die man reduzieren möchte.

19. MASTER-LAUTSTARKE

Regelt die Gesamtlautstärke des Verständerkers.

20. NETZSCHALTER

Dies ist der Ein/Aus-Schalter für die Stromversorgung des Verständerkers

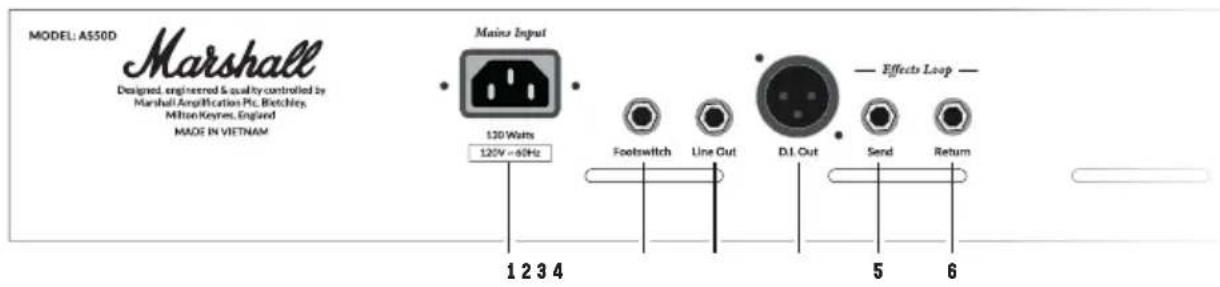

FUNKTIONEN AN DER RÜCKSEITE

1. NETZEINGANG

Hier wird das mitgelieferte Netzkabel angeschlossen.

2. FUSSSCHALTERBUCHSE

Buchse zum Anschlieben des optionalen Fußschalters, zum Ein- und Ausschalten der Reverb- und Chorus-Funktionen.

3. LINE-OUT-BUCHSE

Buchse für den Anschluss bei Homerecording oder ein anderes externes Gerät.

4. DI-AUSGANG

Der emulierte Dl-Ausgang ermittelicht es ein Aufnahmegerat oder ein Mischpult anzuschreiben.

5. EFFEKTE-SEND BUCHSE

Sendet Signal and das Effekte-/Outboard Equipment

6. EFFEKTE-RETURN BUCHSE

Gibt Signal an die Effekte-/Outboard-Equipment zusück.
