Caractéristiques Techniques	Amplificateur de guitare acoustique de 50W
Type de Haut-parleur	Haut-parleur de 8 pouces
Canaux	2 canaux (1 pour guitare, 1 pour microphone)
Entrées	1 entrée instrument, 1 entrée microphone XLR, 1 entrée auxiliaire
Contrôles	Volume, tonalité, réverbération, écho
Dimensions	Dimensions compactes pour un transport facile
Poids	Pèse environ 13 kg
Utilisation	Idéal pour les concerts en direct, les répétitions et les sessions d'enregistrement
Maintenance	Nettoyer régulièrement les grilles et vérifier les câbles
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations Générales	Conçu pour les guitaristes acoustiques et les chanteurs, sonorité chaleureuse et claire

FOIRE AUX QUESTIONS - AS50D MARSHALL

Comment puis-je connecter mon instrument à l'ampli MARSHALL AS50D ?

Utilisez un câble jack 6,35 mm pour connecter votre guitare à l'entrée instrument de l'ampli.

Pourquoi mon ampli ne produit-il pas de son ?

Vérifiez que l'ampli est allumé, que le volume est réglé, et que votre guitare est correctement connectée. Assurez-vous également que le câble n'est pas endommagé.

Comment régler les effets sur l'ampli AS50D ?

Utilisez les potentiomètres dédiés pour les effets sur le panneau avant de l'ampli pour ajuster les niveaux de réverbération et de délai.

L'ampli AS50D fait des bruits étranges, que dois-je faire ?

Vérifiez les connexions des câbles, essayez un autre câble et vérifiez si le bruit persiste. Si le problème continue, il pourrait être nécessaire de faire examiner l'ampli par un professionnel.

Puis-je utiliser l'AS50D avec un microphone ?

Oui, l'AS50D dispose d'une entrée pour microphone. Connectez votre microphone à l'entrée correspondante et ajustez le volume.

Comment puis-je transporter mon ampli en toute sécurité ?

Utilisez une housse de transport rembourrée et veillez à retirer tous les câbles avant de déplacer l'ampli pour éviter les dommages.

Quelle est la puissance de l'ampli MARSHALL AS50D ?

L'ampli AS50D a une puissance de 50 watts RMS.

Comment puis-je améliorer la qualité sonore de mon ampli ?

Expérimentez avec les réglages d'égalisation et les effets intégrés. Utilisez également des haut-parleurs de qualité et des câbles appropriés.

Quelle est la durée de vie moyenne des lampes de l'ampli ?

La durée de vie des lampes peut varier, mais elles durent généralement entre 1000 et 3000 heures d'utilisation.

Où puis-je trouver le manuel d'utilisation de l'AS50D ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Marshall ou dans la section d'assistance de leur site.

MODE D'EMPLOI AS50D MARSHALL

Telechargez le manuel complet sur

www.marshall.com

GUIDE DE DEMARRAGE

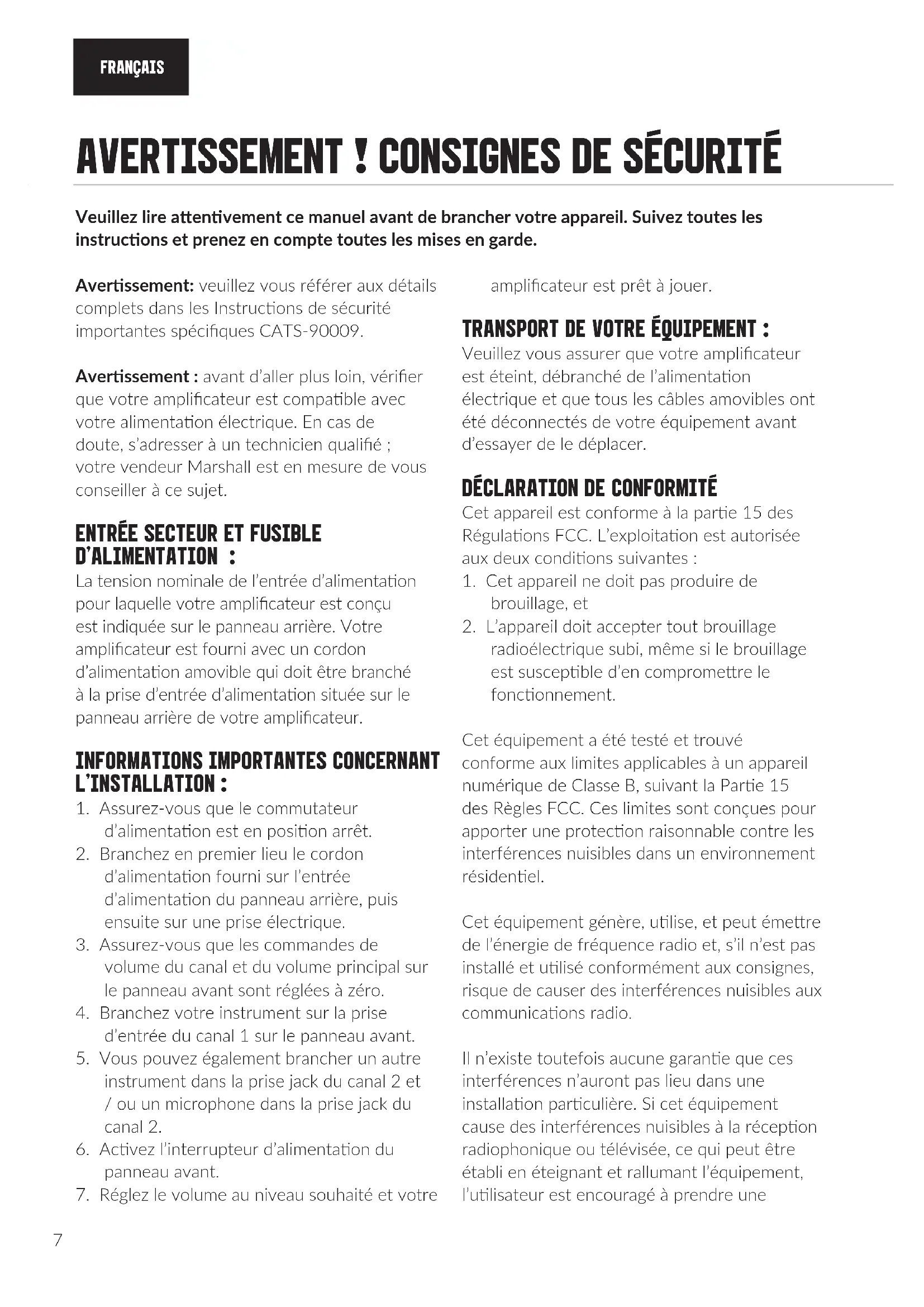

Avertissement! Consignes de sécurité 7
specifications 8

Fonctions du panneau avant 9

Fonctions du panneau arrriere 11

HERZLICHEN GLUCKWUNSCH ZUM KAUF DEINES AS50D AMP.

Veuillez lire attentivement ce manuel avant de brancher votre apparéil. Suívez toutes les instructions et prenez en compte toutes les mises en garde.

Avertissement: veuillez vous reférer aux détails complets dans les Instructions de sécurité importantes spécifiques CATS-90009.

Avertissement: avant d'aller plus loin, vérifier que votre amplificateur est compatible avec votre alimentation électrique. En cas de doute, s'adresser à un technicien qualifié; votre vendeur Marshall est en mesure de vous conseiller à ce sujet.

ENTRÉE SECTEUR ET FUSIBLE D'ALIMENTATION :

La tension nominale de l'entrée d'alimentation pour laquelle vous amplificateur est unconc est indiquée sur le panneau arrêté. Vote amplificateur est fourni avec un cordon d'alimentation amovible qui doit être branché à la prise d'entrée d'alimentation située sur le panneau arrêté de votre amplificateur.

INFORMATIONS IMPORTANTES CONCERNANT L'INSTALLATION :

1. Assurez-vous que le commutateur d'alimentation est en position arrêt.
2. Branchez en premier lieu le cordon d'alimentation fourni sur l'entrée d'alimentation du panneau arrêté, puis ensuite sur une prise électrique.
3. Assurez-vous que les commandes de volume du canal et du volume principal sur le panneau avant sont régles à zéro.
4. Branchez votre instrument sur la prise d'entrée du canal 1 sur le panneau avant.
5. Vous pouvez également brancher un autre instrument dans la prise jack du canal 2 et / ou un microphone dans la prise jack du canal 2.
6. Activez l'interrupteur d'alimentation du panneau avant.
7. Reglez le volume au niveau souhaité et votre

amplificateur est prét à jouer.

TRANSPORT DE VOTRE ÉQUIPEMENT :

Veuillez vous assurer que votre amplificateur est eteint, debranché de l'alimentation
electrique et que tous les cables amovibles ont
etedeconnectesdevotrecapementavant
d'essayer dele deplacer.

DECLARATION DE CONFORMITE

Cet apparéil est conforme à la partie 15 des Régulations FCC. L'exploitation est autorisée aux deux conditions suivantes :

1. Cet apparéil ne doit pas produit de brouillage, et
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Cet équipement a ete teste et trouve conforme aux limites aplicables a un appareil numerie de Classe B, suivant la Partie 15 des Regles FCC. Ces limites sont conques pour apporter une protection raisonnable contre les interferences nuisibles dans un environnement residentiel.

Cet équipement génére, utilise, et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux consignes, risque de cause des interférences nuisibles aux communications radio.

Il n'existe toute fois aucune garantie que ces interférences n'auront pas lieu dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radiophonique ou télévisée, ce qui peut être établi en éteignant et rallumant l'équipement, l'utilisateur est encouraged à prendre une

SPECIFICATIONS

plusieurs des mesures suivantes pour résoudre ces interférences :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement dans une sortie circuit différente de cette dans laquelle le récepteur est branché.
• Demander l'aide de son revendeur ou d'un technicien radio/TV experimenté.

MISE EN GARDE: Tout changement ou modification effectué sans avoir été expressément approuvé par la partie responsable de sa conformité risque d'annuler le droit d'exploitation de l'équipement par son utilisateur.

Cet équipement est conforme aux normes CAN ICES-3(B)/NMB-3(B)

AS50D est un amplificateur combo compact portable de 50 W offrant un son d'une qualite acoustiqueigne d'un studio.L'AS50D peut accueillir des instruments dotés de capteurs magnétiques, de piezos et de microphones.

N° de modèle	AS50DV
Puisance 50W
Canaux 2 (multi)
Entrées	2 prises instrument, 1 entrée XLR d'alimentation fantôme et 1 entrée Aux phono
Sorties	Sortie DI, sortie ligne, boucle d'effet parallele
Commandes	Canal acoustique 1 - Volume, graves, aigus Microphone / canal auxiliaire 2 - Volume, graves, aigus Interrupteur d'alimentation du canal 1 de chorus, interrupteur d'alimentation du canal 2 de chorus, vitesse de l'effet de chorus, profondeur de l'effet de chorus Balance de réverb, niveau de réverb Phase anti-Larsen, coupe- bande anti-retour, balayage de fréquence anti-retour Volume principal
Haut- parleurs	Haut-parleurs 2 x 8" 1 tweeter
Poids 14.1kg
Hauteur 565mm
Largeur 415mm
Profondeur 250mm
Accessoires	Câble d'alimentation amovible inclus

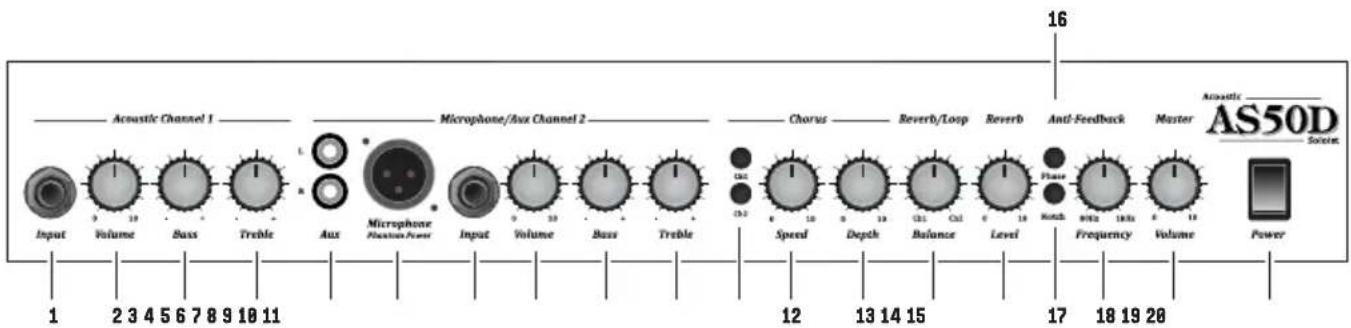

FONCTIONS DU PANNEAU AVANT

CANAL 1 - CANAL D'INSTRUMENT ACOUSTIQUE

1. JACK D'ENTREE

Prise d'entrée pour guitare

2.COMMANDE DU VOLUME

Contrôle le niveau de volume du canal acoustique 1

3.COMMANDE DES BASSES

Règle les basses féquences de l'ampli. Cela ajoutera de la fin basse et de la profondeur à votre son.

4.COMMANDE DES AIGUS

Règle les hautes féquences de l'ampli. Vote ton deviendra plus lumineux à mesure qu'il sera activé.

CANAL 2 - MICROPHONE / CANAL AUXILIAIRE

5. ENTRÉES PHONO (RCA)

Entrées permettant d'étabrir une connexion avec une source externe (telle qu'un lecteur mp3 ou un lecteur CD)

6. ENTREE MICROPHONE

Entrée XLR pour la connexion d'un microphone et adaptée aux applications vocales ou instrumentales. Cette entrée fournit une alimentation fantôme.

7.ENTREE JACK

Entree pour prenred n'importe quelle source, telle qu'une boite a rythmes, un clavier, etc.

8.COMMANDE DU VOLUME

Contrôle le niveau de volume du microphone / canal auxiliaire 2.

9.COMMANDE DES BASSES

Règle les basses féquences de l'ampli. Cela ajoutera de la fin basse et de la profondeur à votre son.

10. COMMANDE DES AIGUS

Règle les hautes féquences de l'ampli. Vote ton deviendra plus lumineux à mesure qu'il sera activé.

SECTION PRINCIPALE

11.COMMUTATEURS D'ATTRIBUTION DE CHORUS

Permet à l'effet de chorus intégré d'être sélectionné sur chaque canal individuellement, ou les deux canaux ensemble.

12. COMMANDE DE LA VITESSE DE CHORUS

Contrôle la vitesse de l'effet de chorus intégré.

13. COMMANDE DE PROFONDEUR DE CHORUS

Contrôle la quantité de décalage de fréquence pour l'effet Chorus intégré.

14. COMMANDE DE LA BALANCE DE RÉVERB

Contrôle la balance de l'effet de réverb entre les canaux 1 et 2. Ce contrôle affecte également la boucle d'effet.

15. COMMANDE DU NIVEAU DE RÉVERBÉRATION

Contrôle le niveau général de l'effet de réverbération.

16.COMMUTATEUR DE PHASE

Contrôle la quantité de return acoustique basse fréquence.

17. INTERRUPEUR DE FILTRE COUPE-BANDE

Coupe la fréquence sélectionnée à l'aide du contrôle de fréquence, afin de réduire davantage le retard.

18. COMMANDE DE LA FREQUENCY

Sélectionnez la fréquence du retour que vous souhaitez réduire.

19. MASTER VOLUME

Contrôle le volume général de l'amplificateur.

20. INTERRUPEUR D'ALIMENTATION

Il s'agit de l'interrupteur On / Off pour l'alimentation secteur de l'amplificateur.

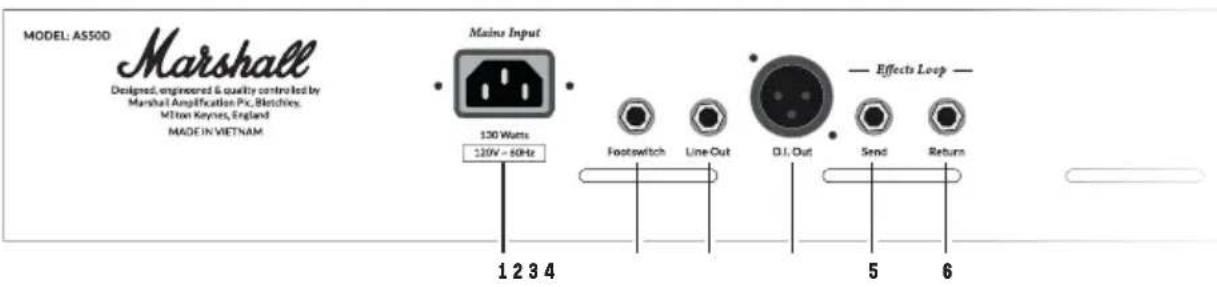

FONCTIONS DU PANNEAU ARRÊIRE

1. ENTRÉE SECTEUR

Le cordon d'alimentation fourni est branché ici.

2. PRISE POUR PÉDALE

Prise pour la connexion de la pédale en option permettant d'activer et de désactiver les fonctions de réverbération et de chorus.

3. LINE OUT JACK

Prise pour la connexion à un équipement d'enregistrement à domicile ou à un autre équipement externe.

4. SORTIE DI

Une sortie DI émulée vous permet de vous connecter à un apparéil d'enregistrement ou à un pupitre son

5. JACK D'ENVOI D'EFFETS

Envoie le signal aux équipements d'effets / équipement externe

6. PRISE DE RETOUR D'EFFET

Renvoie le signal d'un équipement d'effets / équipement externe.
