MANUALE UTENTE Code 25 MARSHALL

ITALIANO INTRODUZIONE PANORAMICA ITALIANO Potenza (RMS) Presets Diffusore Controller a pedale Peso Dimensioni (in mm) Connettività 25 Watts 100 Preset modicabili dall’utente 10” Custom Voiced Programmabile a 4 vie (PEDL-91009, venduto separatamente) 8 kg 350 x 340 x 215 Bluetooth

CODE è la nuova generazione degli amplicatori Marshall. Totalmente programmabile, CODE combina la modellazione autentica dei toni Marshall classici e contemporanei con effetti (FX) di qualità professionale. Il preamplicatore, il nale di potenza e il cabinet per diffusore della gamma CODE sono stati sviluppati in collaborazone con i pionieri del software audio Softube per creare la modellazione Marshall-Softube (MST). Dotato di connettività Bluetooth® e USB e di compatibilità Marshall Gateway™, CODE è uno strumento potente che consente di fare musica come si vuole. CODE è carico di possibilità sonore. È provvisto di 14 pre-amplicatori MST, 4 nali di potenza MST e 8 cabinet per diffusore MST. CODE presenta 24 effetti (FX) tra cui Compressor, Stompbox Distortions, Auto Wah, Pitch Shifter, Chorus, Vibrato, Phaser, Vibes, Flanger e Tremolo. Include i Delay Studio, Vintage, Multi e Reverse , e i Reverv Tap Tempo e Studio Quality. Includendo Gate, è possibile avere no a 5 effetti simultaneamente. Usando l’app Marshall Gateway per dispositivo iOS o Android, è possibile controllare le impostazioni di CODE da remoto attraverso Bluetooth e condividere i Preset con altri utenti di CODE. È possibile trasmettere l’audio dal proprio dispositivo, computer o lettore MP3 attraverso il diffusore o le cufe di CODE per esercitarsi, o per improvvisare insieme alle tracce della propria libreria musicale. Connettere tramite USB per usare l’amplicatore CODE come interfaccia DAW. Speriamo davvero che apprezzerete il vostro amplicatore CODE e vi auguriamo performance di successo in tutte le situazioni. Grazie per aver scelto Marshall. - Il team Marshall

ATTENZIONE! DISPOSIZIONI DI SICUREZZA IMPORTANTI

1) Leggere le presenti istruzioni.2) Conservare le presenti istruzioni.3) Prestare attenzione a tutte le avvertenze.4) Seguire tutte le istruzioni.5) Non usare l’apparecchio vicino all’acqua.6) Pulire solo con un panno asciutto.7) Non installare vicino a fonti di calore come radiatori, riscaldatori, stufe o altri apparecchi (compresi gli amplicatori) generatori di calore. 8) Non vanicare la sicurezza offerta dalla spina polarizzata o di messa a terra. Una spina polarizzata presenta due lamelle di cui una più larga. Una spina di messa a terra presenta due lamelle e un terzo polo di messa a terra. La lamella più larga o il terzo polo sono forniti a scopo di sicurezza. Se le spine fornite non sono adatte alla presa disponibile, rivolgersi a un elettricista per la sostituzione della presa obsoleta.9) Proteggere il cavo di alimentazione per evitare che venga calpestato o compresso specialmente in corrispondenza della spina, di prese a parete e nel punto in cui fuoriesce dall’apparecchio.10) Usare solo attacchi/accessori specicati dal produttore.11) Scollegare l’apparecchio dalla rete elettrica in caso di temporali o inutilizzo prolungato.12) Delegare tutti gli interventi di assistenza a personale tecnico qualicato. L’assistenza è necessaria quando l’apparecchio ha subito un qualsiasi tipo di danno, come cavo di alimentazione o spina danneggiati, versamento di liquidi o intrusione di oggetti, esposizione alla pioggia o all’umidità, funzionamento non corretto o caduta.13) AVVERTENZA: Per ridurre il rischio di incendio o folgorazione, non esporre l’apparecchio alla pioggia o all’umidità.14) L’accoppiatore viene usato come dispositivo di disconnessione. Il dispositivo di disconnessione dovrà rimanere prontamente utilizzabile. 15) Evitare di esporre l’apparecchio a gocce o schizzi e non posizionare alcun oggetto contenente liquidi, ad esempio vasi, sull’apparecchio.Il simbolo del “fulmine” indica che il materiale non isolato all’interno dell’unità può causare folgorazione. A scopo di sicurezza domestica, non rimuovere la copertura del prodotto.Il “punto escalamativo” richiama l’attenzione su funzioni per cui è necessario leggere attentamente la documentazione allegata allo scopo di prevenire problemi operativi e di manutenzione.La modellazione Marshall-Softube (MST) ricrea le caratteristiche sonore e tonali di alcuni tra i preamplicatori degli amplicatori più riusciti e apprezzati degli ultimi cinquant’anni e oltre. JTM45™ Il JTM45è stato il primo amplicatore Marshall. Venne realizzato nel 1962 da Jim Marshall e dal suo piccolo team di ingegneri nel retrobottega del suo negozio di musica ad Hanwell, Londra. Questo amplicatore a due vie e 30 Watt diede il via a una rivoluzione che cambiò per sempre il suono della musica rock e blues. Il JTM45 è tuttora in produzione come parte delle serie vintage Re-Issue™ e Handwired™. 1962 Bluesbreaker™ Il 1962 Bluesbreaker è stato il primo combo realizzato da Marshall. Lanciato nel 1965, presentava due diffusori da 12” con un uscita di 30 Watt. Il 1962 deve la sua fama e il suo soprannome “Bluesbreaker” a Eric Clapton, che nel 1966 lo usò nell’iconico album blues “John Mayall’s Bluesbreakers” . Il 1962 Bluesbreaker è tuttora in produzione come parte delle serie vintage Re-Issue™ e Handwired™. 1959™ Plexi™ Il nome di questi head Super Lead da 100 Watt di metà/ne anni ‘60 richiama alla mente e alle orecchie di molti il tono del grande rock nella sua massima espressione. Il 1959 è un apparecchio privo di volume master quindi, quando il volume è al massimo, le sue valvole di potenza vanno in saturazione generando toni altamente reattivi armonicamente ricchi. Il 1959 è tuttora in produzione come parte delle serie vintage Re-Issue™ e Handwired™. JCM800 2203™ Il 2203 è uno degli amplicatori più importanti mai realizzati da Marshall. Si è evoluto negli anni ‘70 dagli head JMP e 1959 Plexi. Negli anni ‘80 il 2203 si è trasformato nel JCM800 2203 che conosciamo oggi: un semplice amplicatore a canale singolo che si è affermato come scelta preferita della scena heavy metal che ha dominato gran parte del decennio. Negli anni ‘90, con l’avvento del Grunge e del Britpop, la sua popolarità è rimasta intatta infatti è tuttora estremamente apprezzato e considerato lo standard di riferimento per tutti gli amplicatori metal moderni. JCM2555™ Silver Jubilee™ La serie 25/50 Silver Jubilee è stata creata nel 1987 per celebrare il 25° anniversario della fondazione della Marshall amplication e i 50 anni di attività di Jim Marshal nel settore musicale. Basati sui modelli JCM800 2203 and 2204™ Master Volume, gli amplicatori Silver Jubilee erano dotati di un circuito preamp speciale che offriva tre “modalità” di guadagno: Clean, Rhythm Clip e un Lead Channel attivabile con un commutatore. Il 2555, modello in edizione limitata, rappresentava l’head a 100 Watt della serie Jubilee. A grande richiesta, nel 2015 è stata proposta la riedizione del JCM2555 con il modello 2555X™. JCM2000™ DSL100™ Lanciato nel 1997, il modello JCM2000 Dual Super Lead’s ‘dual mode’ offriva ai chitarristi la possibilità di scegliere un tono Clean o un tono Crunch dal canale Classic Gain, mentre il canale Ultra Gain forniva due sonorità principali: Lead 1 e Lead 2. Questa versatilità tonale era favorita dalle funzioni Deep e Tone Shift. In quegli anni la gamma tonale e la versatilità che caratterizzavano il JCM2000 DSL100 resero questo amplicatore talmente popolare che la sua eredità continua a vivere ancora oggi nell’attuale serie DSL.

STORIA DEGLI AMPLIFICATORI MARSHALL

ITALIANO STORIA DEGLI AMPLIFICATORI MARSHALL (CONT.) JVM410H™ Il lancio del JVM410H nel 2006 suscitò enorme scalpore. Questo head a 100 Watt è un autentico colosso di toni valvolari con quattro canali, ciascuno dotato di tre modalità, Green, Orange e Red, offrendo ai chitarristi una gamma di 12 toni unici. Ciascuna modalità ricongura gli stadi di guadagno del canale al ne di sviluppare diverse quantità di guadagno e toni. Il suo ampio spettro tonale rende il JVM410H l’amplicatore più versatile mai realizzato da Marshall, utilizzato da molti artisti professionisti. ITALIANO To begin using CODE:

• Accertarsi che l’interruttore ON/OFF sia impostato sulla posizione OFF (n. 13 nel presente manuale).

• Connettere il cavo di alimentazione fornito alla presa di alimentazione sul retro dell’amplicatore prima di effettuare il collegamento con l’alimentazione elettrica principale.

• Inserire il cavo della chitarra nella presa jack INPUT (ingresso) dell’amplicatore (n. 2 nel presente manuale).

• Impostare il controllo del volume MASTER a zero (n. 9 nel presente manuale).

• Accendere l’amplicatore (ON) tramite l’interruttore ON/OFF.

• Aumentare gradualmente il MASTER no al livello di volume desiderato.

• Ruotare il selettore PRESET per esplorare le pre-impostazioni di fabbrica dell’amplicatore CODE (n. 8 nel presente manuale). PER INIZIARE

La modellazione MST ricrea quattro topologie classiche e vintage dell’uscita di potenza della valvola. Lo stadio di potenza di una valvola è una parte vitale del suono dell’amplicatore valvolare e del suo carattere tonale.

CABINET PER DIFFUSORE

I cabinet per diffusore sono probabilmente famosi quanto gli amplicatori Marshall. L’iconico design 4 x 12” è cambiato poco rispetto al primo modello progettato da Jim Marshall nel 1965. Da quel momento, il Marshall 4 x 12” è diventato il termine di paragone per tutti gli altri cabinet per diffusore. La modellazione MST ricrea le caratteristiche sonore di otto cabinet per diffusore classici Marshall, tra cui varie congurazioni di diffusore 4 x 12”, 2 x 12” & 1 x 12”. I cabinet per diffusore Marshall si distingono non solo per le loro congurazioni del diffusore ma anche per i diffusori utilizzati il modo in cui sono cablati e le dimensioni del cabinet.Marshall

Per registrare con CODE usando la DAW:

• Connettere al computer via USB.

• Selezionare il proprio amplicatore CODE come sorgente input sul computer e nella DAW. Per trasmettere l’audio dal computer attraverso CODE:

• Connettere al computer via USB.

• Selezionare il proprio amplicatore code come sorgente output sul computer e nella DAW.

• Usare il controllo MASTER per regolare il livello del volume (n. 8 nel presente manuale). Per ottenere gli aggiornamenti del rmware di CODE: http://my.marshall.com/Downloads Seguire questo link per tenere aggiornato il rmware dell’amplicatore CODE in modo facile e veloce. Dati MIDI:

• L’amplicatore CODE può anche inviare e ricevere i dati MIDI relativi ai controlli del pannello frontale attraverso USB.

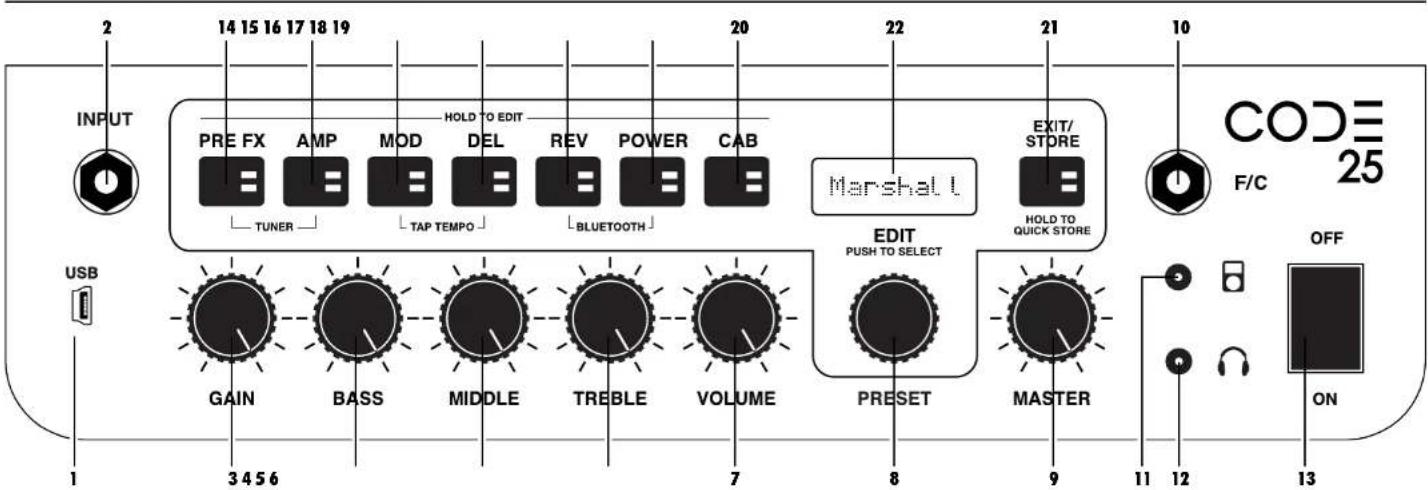

Connettere via USB per usare CODE come interfaccia DAW, per suonare le tracce della propria libreria musicale, ottenere gli aggiornamenti rmware e controllare attraverso MIDI. ITALIANO

Usare questa presa jack per connettere la chitarra all’amplicatore. Usare un cavo per chitarre schermato di buona qualità per favorire la prevenzione dell’interferenza del rumore.

Controlla la quantità di guadagno introdotta in un Preset. Più alto è il guadagno, più si porta a saturazione il preamplicatore.

La regolazione del controllo MIDDLE varierà la corposità del suono potenziando o tagliando le frequenze midrange.

Aumentando il TREBLE il suono diventerà più brillante e più tagliente. Abbassando il TREBLE, si ridurrà il margine tonale rendendo il suono più morbido.

Controlla il livello del volume in un Preset selezionato. Poichè GAIN, BASS, MIDDLE, TREBLE e VOLUME sono memorizzati come parte di un Preset, questi controlli del pannello toni si attivano solo quando vengono usati. Di conseguenza, no a quando non vengono ruotati la loro posizione non è correlata alla loro impostazione in un Preset. Per attivare un controllo di tono, occorre ruotarlo. Lo schermo del display mostrerà la sua impostazione attuale e le impostazioni memorizzate.Quando viene attivato un controllo GAIN, BASS, MIDDLE, TREBLE o VOLUME, il LED EXIT/STORE (ESCI/MEMORIZZA) lampeggerà in rosso per mostrare che le impostazioni memorizzate del Preset sono cambiate.

Un preset è la combinazione di preamplicatore, nale di potenza e modelli di diffusori, con impostazioni tonali ed effetti (FX): Chorus, Flanger, Tremolo, Delay ecc, salvati in una singola posizione della memoria dell’amplicatore CODE. È come un’”istantanea” delle impostazioni generali dell’amplicatore (escluso MASTER) che possono essere richiamate usando il selettore PRESET o il controllo a pedale opzionale di CODE. Ruotare il selettore PRESET per esplorare le pre-impostazioni di fabbrica dell’amplicatore CODE. Per scoprire come modicare un Preset, andare alla sezione “MODIFICARE UN PRESET” del presente manuale.

Controlla il livello generale del volume dell’amplicatore CODE. Le impostazioni del controllo del volume MASTER non sono memorizzate come parte di un Preset.

Usare questa presa jack per connettere il controllore a pedale (PEDL-91009 venduto separatamente) di CODE.

11. INGRESSO LETTORE MP3

Usare questa presa mini-jack dedicata per connettere un lettore MP3 con cui esercitarsi o per improvvisare durante la sessione musicale.

Usare questa presa mini-jack per connettere le cufe ed esercitarsi in modo silenzioso. Può essere usata anche come uscita di linea.

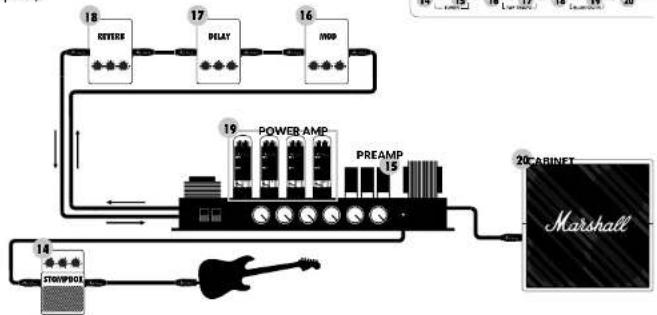

È l’interruttore di alimentazione ON/OFF. SEZIONATORI (14 - 20) I sezionatori rappresentano diverse “sezioni” nella catena dei segnali della chitarra. Questo è il percorso su cui viaggia un segnale della chitarra attraverso una congurazione normale dell’amplicatore dalla chitarra agli altoparlanti. Marshall STOMPBOX MOD DELAYREVERB

POWER AMPCABINETPREAMP ITALIANO Premendo i Sezionatori (dal n. 14 al n. 20 nel presente manuale) la sezione corrispondente verrà attivata (accensione del LED rosso) e aggirata (LED spento).

È la posizione in cui si trovano gli effetti (FX) che normalmente si inserirebbero in un amplicatore convenzionale tra la chitarra e l’ingresso dell’amplicatore. Normalmente questi effetti sarebbero in forma di pedale e sono noti anche come “stompbox”. Gli effetti “stompbox” nella sezione PRE FX sono: Compressor Il Compressor inuenza la gamma dinamica del segnale audio. Il Compressor di CODE riduce, o “comprime”, qualsiasi parte del suono della chitarra che supera una determinata soglia. Non inuenza eventuali parti del suono della chitarra che rimangono al di sotto di detta soglia. Il Compressor può aggiungere chiarezza e coerenza al suono della chitarra, che sia pulito o saturato. I parametri modicabili del Compressor sono: ‘STOMPBOX’ FX (EFFETTO STOMPBOX) A:>>|<< A:>>|<<

PARAMETRO GAMMA VALORI DESCRIZIONE

Tone (tono) 0 - 10 Regola le frequenze di Compressor Ratio (rap- porto)

0 - 10 Controlla la quantità di Compression applicata a un

segnale che supera la soglia. Compression (compressione)

0 - 10 Regola il punto al quale Compression viene applicato

al segnale. Level (livello) 0 - 10 Controlla il livello del volume generale del Compres- sor. Distortion (distorsione) Le tre modalità di distorsione stompbox di CODE simulano i pedali degli effetti distorsione a stato solido e overdrive. La modallità GUV è un Marshall Guv’nor™ con controlli Drive e Tone. Le modalità ODR e DIS offrono il gusto del classico overdrive e degli stompbox di distorsione. La distorsione stompbox è particolarmente efcace quando usata con i modelli di preamplicatore MST classico e vintage per fornire più saturazione e sostegno. I parametri di distorsione modicabili sono:

0 - 10 Controlla la quantità di overdrive o distorsione appli-

cata al segnale. Tone (tono) 0 - 10 Regola la quantità delle frequenze medio-alte (upper mid) e più alte (higher) contenu nell'overdrive o nella distorsione prima che il segnale raggiunga i controlli del pannello toni dell’amplicatore. Level (livello) 0 - 10 Controlla il livello di volume generale della distorsione.FUNZIONI DEL PANNELLO FRONTALE (CONT.) ITALIANO FUNZIONI DEL PANNELLO FRONTALE (CONT.) ITALIANO

A:>>|<< A:>>|<< Pitch Shifter Il Pitch Shifter genera armonie cromatiche con la capacità di ne tune. Consente di alterare l’intonazione verso l’alto o verso il basso per generare armonie di ottave o terze, quarte o quinte. Il Pitch Shifter può anche produrre suoni più discordanti e stravaganti. I parametri modicabili del Pitch Shifter sono:

PARAMETRO GAMMA VALORI DESCRIZIONE

Semitono da -12 a +12 Seleziona l'intonazione della nota generata cromat- icamente da un'ottava sotto a un'ottava sopra rispetto alla nota suonata. Fine Tune da -50 a +50 Afna l'intonazione della nota generata. Rigeneration (rigenerazione)

0 - 10 Regola la percentuale del suono ritrasmesso nel Pitch

Shifter. Impostare a zero per variare l'intonazione di un singolo tono. Mix 0 - 10 Regola il blanciamento tra il segnale della chitarra e la nota generata. Auto Wah Auto Wah è un ltro dinamico simile al pedale Wah Wah. Un pedale Wah Wah ha una pedana “oscillante” per controllare la frequenza alla quale opera il ltro. Auto Wah non ha la pedana “oscillante”, quindi in modalità ENV oscilla automaticamente rispondendo al livello del suono in ingresso. In modalità LFO, il movimento di oscillazione è completamente automatizzato. I parametri modicabili dell’Auto Wah sono:

PARAMETRO GAMMA VALORI DESCRIZIONE

Modalità ENV & LFO Filtro enveloppe e oscillatore a bassa frequenza. Frequency (frequenza)

0 - 10 Controlla la frequenza a riposo, o la posizione total-

mente chiusa, del Wah, impostando quindi in che misura il ltro si apre quando si suona. Sensitivity (sensibilità)

0 - 10 Modalità ENV: Controlla quanto si apre il Wah in

relazione alla pennata. Modalità LFO: Controlla la velocità di apertura e chiu- sura del Wah. Impostare a zero e l’Auto Wah si com- porta come oscillatore Wah sso. Resonance (risonanza)

0 - 10 Regola ampiezza, larghezza di banda e forma del picco

di risonanza del ltro. ‘STOMPBOX’ FX (EFFETTO STOMPBOX) A:>>|<< MODELLI PREAMP OD JVM OD DSL OD American OD Silver Jubilee JVM410H sul canale OD1 in modalità red. JCM2000 DSL canale Lead 2. Classic American alto guadagno overdrive. JCM2555 Silver Jubilee canale Lead. OVERDRIVE JTM45™ CL DSL CL American CL JVM Simulatore acustico JTM45 2245 su un settaggio clean (pulito). DSL100H sul canale Gain classico, settagio clean. Suono valvolare puro Classic American.. JVM410H sul canale clean in modalità green. Simula il suono di una chitarra elettro-acustica. CLEAN Bluesbreaker™ Plexi™ CR American JCM800™ ‘50s British 1962 Bluesbreaker combo in overdrive. 1959SLP in overdrive. Classic American valvolare in overdrive. JCM800 2203 in overdrive (ingresso ad alta sensibilità). Classic British valvolare combo overdrive. CRUNCH GATE

PARAMETRO GAMMA VALORI DESCRIZIONE

Soglia 0 - 10 Imposta il punto al quale il Gate inizia a chiudersi. NATURAL

AMP è l’abbreviazione di preamplicatore. La modellazione MST ricrea fedelmente i toni valvolari Marshall classici e moderni oltre ad altri famosi toni dell’amplicatore valvolare. Ogni modello di AMP crea un autentico settaggio preamp. I modelli di preamp MST sono classicati in tre gruppi: Clean, Crunch e Overdrive. I modelli di preamp MST dell’amplicatore CODE sono: Il preamp Natural è progettato per l’uso con effetto esterno senza il colore tonale di un preamp modellato MST. Offre l’EQ per la modellazione tonale e l’accesso al Gate. Quando il livello del suono scende sotto la soglia impostata il noise Gate, se applicato, si attiverà prevenendo il passaggio di eventuali segnali al di sotto di tale soglia. Attenua progressivamente il segnale della chitarra, seguendo le sue dinamiche, per sopprimere il rumore indesiderato.FUNZIONI DEL PANNELLO FRONTALE (CONT.) ITALIANO FUNZIONI DEL PANNELLO FRONTALE (CONT.) ITALIANO

MOD è l’abbreviazone di Modulazione. L’effetto modulazione in una congurazione convenzionale può essere in forma di stompbox o rack e spesso connessa attraverso un loop effetti dell’amplicatore: MODULATION FX (MODULAZIONE EFFETTI) A:>>|<< Flanger Il Flanger può generare suoni simili a Chorus, ma è più vivido e armonicamente più complesso. Può creare texture sonore insolite e straordinarie come effetto Doppler “aeroplano jet” e fruscii metalici risonanti. I parametri modicabili del Flanger sono:

PARAMETRO GAMMA VALORI DESCRIZIONE

Modalità JET e MET Flanger jet e anger metallico Speed (velocità) 0 - 10 Controlla la velocità dell'effetto Flanger. Depth (profondità) 0 - 10 Regola la profondità dell'effetto Flanger. Rigeneration (rigenerazione)

0 - 10 Regola la quantità del segnale ritrasmesso all'ingresso

effetti, rendendo l'effetto Flanger più aflato.

PARAMETRO GAMMA VALORI DESCRIZIONE

Modalità CLS e VIB Classic Chorus e Vibrato. Velocità 0 - 10 Controlla la velocità degli effetti Chorus e Vibrato Profondità 0 - 10 Regola la profondità degli effetti Chorus o Vibrato. Tono 0 - 10 Potenzia o taglia il contenuto ad alta o bassa frequen- za nel suono. Chorus Gli effetti Chorus e Vibrato applicano una sottile variazione dell’intonazione al segnale della chitarra portando il suono da ondulazioni scintillanti e delicate a un completo effetto wobble. Questo può aggiungere profondità e ampiezza ai suoni puliti e ingrassare gli assoli. I parametri di Chorus modicabili sono:

PARAMETRO GAMMA VALORI DESCRIZIONE

Modalità CLS e VBE Classic Phaser e Vibe. Velocità 0 - 10 Controlla la velocità dell'effetto Phaser o Vibe. Profondità 0 - 10 Regola la profondità dell'effetto Phaser o Vibe. Rigeneration (rigenerazione)

0 - 10 Regola la quantità del segnale ritrasmesso all'ingresso

effetti, rendendo l'effetto Phaser più aflato. Phaser Il Phaser utilizza dei ltri passa tutto per sfasare leggermente il segnale della chitarra. La modulazione del segnale spostato, o sfasato, in relazione al segnale originale produce il classico suono Phaser, ottimo per linee tight funky, i calando e i crescendo. I parametri modicabili del Phaser sono:

DEL è l’abbreviazione di Delay (ritardo). L’effetto Delay in una congurazione convenzionale può essere in forma di stompbox o rack e spesso connesso attraverso un loop effetti dell’amplicatore: Quando si seleziona DEL, il LED dell’interruttore si illumina in rosso per due secondi prima di lampeggiare per indicare l’attuale tempo del Delay. Gli effetti Delay di CODE sono: Studio Studio Delay è una linea di delay ad alta fedeltà. Il suo tempo di ritardo prolungato consente di straticare ciò che si suona in loop che durano no a 4 secondi. I parametri modicabili di Studio Delay sono:

Time (tempo) 0 - 4000 Controlla il tempo di ripetizione del Delay in millisec- ondi. Feedback 0 - 10 Regola il numero di ripetizioni del Delay. Frequenza 0 - 10 Regola la quantità del contenuto a frequenza più alta nelle ripetizioni del Delay. Level (livello) 0 - 10 Regola il livello dell'effetto Delay. A:>>|<< Tremolo Il favoloso effetto Tremolo viene creato modulando in aumento e in diminuzione l’ampiezza del segnale. Il Tremolo può produrre varie caratteristiche sonore, dalle ondulazioni delicate alle pesanti vibrazioni di Tremolo. I parametri modicabili del Tremolo sono:

PARAMETRO GAMMA VALORI DESCRIZIONE

Modalità VLV e SQR Tremolo valvolare e Tremolo a onda quadra. Velocità 0 - 10 Controlla la velocità di oscillazione del Tremolo. Depth (profondità) 0 - 10 Regola la profondità dell'effetto Tremolo. Skew da -50 a +50 Regola la forma dell'onda che sta eseguendo la modulazi- one dell'ampiezza. La variazione della forma dell'onda attraverso la gamma dei valori si sposta tra Tremolo dal suono vintage e Tremolo dal suono moderno.FUNZIONI DEL PANNELLO FRONTALE (CONT.) ITALIANO FUNZIONI DEL PANNELLO FRONTALE (CONT.) ITALIANO

Vintage Il Vintage Delay ricrea il suono dei ritardi analogici. I parametri modicabili di Vintage Delay sono:

PARAMETRO GAMMA VALORI DESCRIZIONE

Time (tempo) 0 - 4000 Controlla il tempo di ripetizione del Delay in millisec- ondi. Feedback 0 - 10 Regola il numero di ripetizioni del Delay. Age 0 - 10 Regola la quantità di "utter" e l'attenuazione delle frequenze più alte per un Delay del suono più vintage. Level (livello) 0 - 10 Regola il livello del volume dell'effetto Delay. A:>>|<< Multi Il Multi Delay aggiunge una ripetizione ritmica per schemi di delay più complessi. I parametri modicabili del Multi Delay sono:

PARAMETRO GAMMA VALORI DESCRIZIONE

Time (tempo) 0 - 4000 Controlla il tempo di ripetizione del Delay in millisec- ondi. Feedback 0 - 10 Regola il numero di ripetizioni del Delay. Tap Pattern 1 - 4 Per selezionare tra quattro diversi schemi di rip- etizione del Delay. Level (livello) 0 - 10 Regola il livello del volume dell'effetto Delay. Reverse Attivando Reverse Delay si ottengono ripetizioni al contrario. Questo può aggiungere texture e un aspetto inquietante alla qualità del suono. I parametri modicabili di Reverse Delay sono:

PARAMETRO GAMMA VALORI DESCRIZIONE

Time (tempo) 0 - 4000 Controlla il tempo di ripetizione del Delay in millisec- ondi. Feedback 0 - 10 Regola il numero di ripetizioni del Delay. Frequency (frequenza)

0 - 10 Regola la quantità del contenuto a frequenza più alta

nelle ripetizioni del Delay. Mix 0 - 10 Regola il livello dell'effetto Delay relativo al segnale non inuenzato. All'aumentare della quantità del De- lay, il segnale non inuenzato diminuisce e viceversa. Il LED del sezionatore DEL lampeggerà a tempo con il tempo di Delay attuale o con il tempo musicale quando attivo. A:>>|<<

Tap Tempo Impostare il tempo di Delay toccando il selettore EDIT o un pulsante assegnato sulla pedaliera opzionale di CODE. In questo modo è possibile associare in modo facile e rapido il tempo di Delay con il tempo della musica che si sta suonando. Per attivare TAP TEMPO:

• Premere insieme i sezionatori MOD e DEL.

• Lo schermo del display mostrerà il tempo di Delay in millisecondi.

• Ruotare il selettore EDIT per selezionare il tempo di ritardo in millisecondi oppure toccare ripetutamente per trovare il tempo di ritardo desiderato o per associare un tempo musicale.

• Premere EDIT/STORE una volta per uscire da TAP TEMPO e tornare nella schermata principale di Preset.

Room Room Reverb ricrea le riessioni acustiche delle stanze, da quelle piccole a quelle più ampie. I parametri modicabili di Reverb sono:

0 - 10 Controlla quanto tempo impiegano le riessioni per

dissolversi. Pre-delay (pre- ritardo)

0 - 10 Regola la quantità di tempo che occorre prima di udire

la prima riessione. Tone (tono) 0 - 10 Regola la quantità del contenuto a frequenza più alta nelle riessioni. Level (livello) 0 - 10 Regola il livello dell'effetto Reverb.

REV è l’abbreviazione di Reverb (riverbero). L’effetto Reverb in un amplicatore convenzionale può essere in forma di stompbox, rack o intergrato nell’amplicatore. Gli effetti Reverb di CODE sono:FUNZIONI DEL PANNELLO FRONTALE (CONT.) ITALIANO FUNZIONI DEL PANNELLO FRONTALE (CONT.) ITALIANO

Hall Hall Reverb ricrea le riessioni acustiche più lunghe di uno spazio della grandezza di un salone. I parametri modicabili di Hall Reverb sono:

0 - 10 Controlla quanto tempo impiegano le riessioni per

dissolversi. Pre-delay (pre- ritardo)

0 - 10 Regola la quantità di tempo che occorre prima di udire

la prima riessione. Tone (tono) 0 - 10 Regola la quantità del contenuto a frequenza più alta nelle riessioni. Level (livello) 0 - 10 Regola il livello dell'effetto Reverb.

0 - 10 Controlla quanto tempo impiegano le riessioni per

dissolversi. Pre-delay (pre- ritardo)

0 - 10 Regola la quantità di tempo che occorre prima di udire

la prima riessione. Tono 0 - 10 Regola la quantità del contenuto a frequenza più alta nelle riessioni. Level (livello) 0 - 10 Regola il livello dell'effetto Reverb applicato al segnale non inuenzato. Spring Spring Reverb (riverbero a molle) è un modo classico e analogico per creare l’effetto Reverb. Lo Spring Reverb convenzionale utilizza un vassoio metallico con le di molle. Il segnale della chitarra attraversa le molle creando un effetto riverbero dalla sonorità vintage. I parametri modicabili di Spring Reverb sono:

È la sezione di un amplicazore convenzionale che fornisce la potenza per azionare i diffusori. Le valvole di potenza sono una parte integrante del modo in cui un amplicatore valvolare funziona. La modellazione MST ricrea fedelmente i quattro modelli di nali di potenza valvolari in CODE: A:>>|<<

Stadium Lo Stadium Reverb ricrea le riessioni acustiche di uno spazio molto ampio. I parametri modicabili di Stadium Reverb sono:

0 - 10 Controlla quanto tempo impiegano le riessioni per

dissolversi. Pre-delay (pre- ritardo)

0 - 10 Regola la quantità di tempo che occorre prima di udire

la prima riessione. Tone (tono) 0 - 10 Regola la quantità del contenuto a frequenza più alta nelle riessioni. Level (livello) 0 - 10 Regola il livello dell'effetto Reverb. A:>>|<< Classic Marshall 100W Classe A/B 100 Watt con valvole EL34.

PARAMETRO GAMMA VALORI DESCRIZIONE

Presence (pre- senza)

0 - 10 In un amplicatore convenzionale, Presence è la funzi-

one dello stadio di potenza che aggiunge il contenuto a frequenza più alta al suono. Risonanza 0 - 10 In un amplicatore convenzionale, Resonance è la fun- zione dello stadio di potenza che aggiunge il rumore sordo di fascia bassa al suono.ITALIANO FUNZIONI DEL PANNELLO FRONTALE (CONT.) ITALIANO

CAB è l’abbreviazione di cabinet per diffusore. la congurazione e le dimensioni del diffusore del cabinet giocano un ruolo signicativo nel suono generale prodotto dall’allestimento complessivo dell’amplicatore. I cabinet per diffusore modellati MST nell’amplicatore CODE sono riproduzioni fedeli dei cabinet classici Marshall:

Su qualsiasi schermata, premendo EXIT/STORE si ritorna alla schermata principale del Preset. Premere e tenere premuto EXIT/STORE su qualsiasi schermata per la MEMORIZZAZIONE RAPIDA delle impostazioni modicate. Le impostazioni modicate saranno sovrascritte sul Preset attuale e la schermata reindirizzerà l’utente al Preset principale. Per scoprire come memorizzare e assegnare un nome al Preset, andare alla sezione MEMORIZZARE UN PRESET nel presente manuale.

Lo schermo del display mostra il nome del Preset oltre a numero, impostazioni dei parametri e schermata tuner. FUNZIONI DEL PANNELLO FRONTALE (CONT.)

Presence (pre- senza)

0 - 10 In un amplicatore convenzionale, Presence è la funzi-

one dello stadio di potenza che aggiunge il contenuto a frequenza più alta al suono. Resonance (risonanza)

0 - 10 In un amplicatore convenzionale, Resonance è la fun-

zione dello stadio di potenza che aggiunge il rumore sordo di fascia bassa al suono. British Class A Classe A 30 Watt con valvole EL34.

PARAMETRO GAMMA VALORI DESCRIZIONE

Presence (pre- senza)

0 - 10 In un amplicatore convenzionale, Presence è la funzi-

one dello stadio di potenza che aggiunge il contenuto a frequenza più alta al suono. Resonance (risonanza)

0 - 10 In un amplicatore convenzionale, Resonance è la fun-

zione dello stadio di potenza che aggiunge il rumore sordo di fascia bassa al suono. American Class A/B Classe A/B 100 Watt con valvole 6L6.

PARAMETRO GAMMA VALORI DESCRIZIONE

Presence (pre- senza)

0 - 10 In un amplicatore convenzionale, Presence è la funzi-

one dello stadio di potenza che aggiunge il contenuto a frequenza più alta al suono. Resonance (risonanza)

0 - 10 In un amplicatore convenzionale, Resonance è la fun-

zione dello stadio di potenza che aggiunge il rumore sordo di fascia bassa al suono.

Per modicare le impostazioni delle sezioni PRE FX, AMP, MOD, DEL, REV, POWER e CAB:

• Tenere premuto l’interruttore della sezione da modicare (da n. 14 a n. 20 nel presente manuale) - il LED dell’interruttore si illuminerà in verde.

• La schermata del display mostrerà gli attuali preamp, FX, stadio di potenza o cabinet per diffusore.

• Ruotare il selettore PRESET (n. 8 nel presente manuale) per scorrere attraverso i preamp, FX, stadi di potenza o cabinet per diffusore della sezione. I modelli dei cabinet per diffusore non sono modicabili.

• Una volta individuato il preamp, FX o stadio di potenza da modicare, premere il selettore PRESET per iniziare le modiche.

• • La schermata del display mostrerà il parametro e il suo valore attuale.

• Per modicare il valore del parametro, ruotare il selettore PRESET.

• Per passare al parametro successivo (se del caso), premere il selettore PRESET.

• Per modicare il valore di quel parametro, ruotare il selettore PRESET.

• Ripetere per tutti i parametri e i valori dei parametri delle sezioni che si desidera modicare.

• Quando le modiche del Preset effettuate sono soddisfacenti, è possibile salvarle nella memoria dell’amplicatore CODE. Per scoprire come memorizzare un Preset modicato, andare alla sezione MEMORIZZARE UN PRESET nel presente manuale.

• Se si desidera uscire senza salvare le modiche, premere EXIT/STORE (n. 21 nel presente manuale) per tornare alla schermata principale del Preset.

• Scorrendo via dal Preset, si ritorna alle ultime impostazioni salvate. Se si desidera mantenere le impostazioni modicate, accertarsi di memorizzarle prima di lasciare il Preset interessato.

MEMORIZZARE UN PRESET

Per memorizzare un Preset modicato, memorizzare un Preset modicato in una nuova posizione e rinominare un Preset modicato:

• Una volta terminate le modiche, premere e tenere premuto brevemente EXIT/ STORE no a quando il nome del Preset inizia a lampeggiare.

• Se si desidera memorizzare il Preset modicato in un’altra posizione, ruotare il selettore PRESET per trovare la nuova posizione, quindi premere e tenere premuto EXIT/STORE no a quando lo schermo del display visualizza STORED.

Occorre essere certi di voler memorizzare proprio nella posizione del Preset scelta poiché il Preset presente in quella posizione verrà sovrascritto.

BLUETOOTH Premendo i sezionatori REV e POWER insieme (n. 18 e n. 19 nel presente manuale) si accede alla sezione di accoppiamento Bluetooth®:

• La schermata del display mostrerà “Bluetooth, accoppiamento abilitato” e l’ID di accoppiamento dell’amplicatore CODE.

• Il LED blu su EXIT/STORE (n. 21 nel presente manuale) lampeggerà durante l’accoppiamento.

• Completato l’accoppiamento, il LED blu smetterà di lampeggiare e rimarrà acceso.

• Durante la trasmissione dell’audio, usare il controllo volume MASTER o il lettore musicale per impostare il livello del volume. L’audio trasmesso tramite Bluetooth aggirerà le funzioni del pannello di CODE, ad eccezione del volume MASTER. L’app Marshall Gateway™ consente di controllare l’amplicatore CODE da remoto e accedere al Gateway Marshall usando il proprio dispositivo iOS/Android. È possibile scaricare subito Marshall Gateway da App Store o Google Play. ITALIANO MEMORIZZARE UN PRESET (CONT.) Per rinominare il Preset modicato e memorizzarlo nella posizione attuale:

• Mentre il nome del Preset sta lampeggiando, premere e teere premuto EXIT/STORE ancora brevemente no a quando non viene visualizzato il nome del Preset con il cursore lampeggiante sulla prima lettera.

• Ruotare il selettore PRESET per cambiare la lettera o il carattere.

• Individuati la lettera o il carattere desiderati, premere PRESET per effettuare la selezione. Il cursore si sposterà automaticamente sul carattere successivo.

• Ripetere l’operazione no a rinominare il Preset. I sezionatori fungono da tasti di scelta rapida di denominazione: PRE FX AMP MOD DEL REV POWER CAB Elimina Numero A maiuscola/minuscola Lettera maiuscola/minuscola Spazio Cancella il carattere precedente Annulla

• Per completare il processo di memorizzazione, premere e tenere premuto EXIT/ STORE ancora una volta nché appare STORED sul display. Il Preset modicato è ora salvato nella memoria di CODE. !ITALIANO

TUNER DELLA CHITARRA

Premere insieme i sezionatori PRE FX e AMP (n. 14 e n. 15 nel presente manuale) per accedere al TUNER della chitarra:• Pizzicando una corda, verrà visualizzata la nota suonata. • Accordare la corda no a visualizzare sullo schermo il nome della nota che si desidera accordare.• Le frecce verso sinistra della linea verticale indicano che la nota è naturale; le frecce verso destra della linea verticale indicano che la nota è diesis.• Quando le frecce scompaiono, la corda è accordata alla nota visualizzata.• Premere EXIT/STORE per uscire dal Tuner.

RIPRISTINARE LE IMPOSTAZIONI DI FABBRICA

Il ripristino alle impostazioni di fabbrica riporta i Preset alle impostazioni originali.Prima di eseguire un ripristino alle impostazioni di fabbrica, accertarsi di voler sovrascrivere tutti i propri Preset personali. Per eseguire un ripristino alle impostazioni di fabbrica:• Spegnere l’amplicatore usando l’interruttore ON/OFF (n. 13 nel presente manuale).• Mantenendo premuto il sezionatore AMP, accendere l’apparecchio. • Lo schermo visualizzerà un avviso che indica che l’amplicatore sta per essere ripristinato alle impostazioni di fabbrica.

• Se si è certi di voler eseguire il ripristino alle impostazioni di fabbrica, premere e tenere premuto l’interruttore EXIT/STORE per confermare. • Se non si vuole eseguire il ripristino alle impostazioni di fabbrica, premere qualsiasi altro interruttore per annullare l’operazione e avviare normalmente l’amplicatore. A:>>|<< A:>>|<< A:>>|<< A:>>|<< A:>>|<<

DICHIARAZIONE DI CONFORMITÀ

Produttore:Marshall Amplication Plc,Denbigh Road,Bletchley,Milton Keynes,Bucks,Regno UnitoMK1 1DQTipo di apparecchiatura: Apparecchiatura audioDesignazione tipo: CODE25, CODE50 Marshall Amplication Plc dichiara sotto la propria responsabilità che i prodotti elencati sopra sono conformi alle seguenti Direttive: 1. EMC Directive 2014/30/EU;2. Low Voltage Directive (LVD) 2014/35/EU;3. R&TTE Directive 1999/5/EC.Sono stati applicati i seguenti standard armonizzati:1. EMC• EN 55013:2013 • EN 55020:2007+A11:2011• EN 61000-3-2:2014• EN 61000-3-3:20132. LVD • EN 60065:2014Salute e sicurezza(Article 3(1)(a))• EN 62479:2010• EN 60065:2002 + A1:2006 + A11:2008 + A2:2010 +A12:2011 EMC (Article 3(1)(b))• ETSI EN 301 489-1 V1.9.2:2011• ETSI EN 301 489-17 V2.2.1:2012 Spectrum(Article 3(2))• ETSI EN 300 328 V1.9.1:20153. R&TTEFirma: Nome: B. Moon Data: 2 maggio 2016Nome della parte responsabile: Jam Industries USA, LLC Indirizzo della parte responsabile: 1649 Barclay Blvd, Buffalo Grove, IL 60089, Stati Uniti d'America. Numero di telefono della parte responsabile:800-877-6863Nome dell'apparecchiatura: Amplicatori per chitarra MD116D N. modello: CODE25, CODE50 Questa apparecchiatura è conforme con la parte 15 delle Regole FCC. L’operazione è soggetta alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che possono causare un funzionamento indesiderato. 16警告！重要安全说明
