IP 1700S - Nettoyeur haute pressio Emak - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Nettoyeur haute pression
Pression maximale	170 bars
Débit d'eau	600 litres par heure
Puissance	2,5 kW
Alimentation	230 V
Longueur du flexible	8 mètres
Accessoires inclus	Pistolet, lance, buse réglable
Utilisation recommandée	Nettoyage de surfaces extérieures, véhicules, terrasses
Entretien	Vérifier régulièrement les filtres et les joints
Mesures de sécurité	Utiliser des gants et des lunettes de protection
Poids	30 kg
Dimensions	60 x 40 x 90 cm
Garantie	2 ans

FOIRE AUX QUESTIONS - IP 1700S Emak

Quelles sont les étapes à suivre si le nettoyeur haute pression Emak IP 1700S ne démarre pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation n'est pas endommagé. Contrôlez également que le bouton d'alimentation est en position ON.

Que faire si le nettoyeur haute pression ne génère pas de pression ?

Vérifiez que le tuyau d'entrée d'eau est correctement connecté et qu'il n'y a pas de fuites. Assurez-vous également que le filtre d'entrée d'eau est propre et dégagé de toute obstruction.

Comment éliminer les fuites d'eau au niveau des connexions ?

Vérifiez que toutes les connexions sont bien serrées. Si les fuites persistent, inspectez les joints et les rondelles pour détecter d'éventuels signes d'usure et remplacez-les si nécessaire.

Pourquoi le nettoyeur haute pression émet-il un bruit inhabituel ?

Un bruit inhabituel peut indiquer un problème avec la pompe ou un objet étranger bloqué. Éteignez l'appareil, débranchez-le et vérifiez l'intérieur de la pompe pour tout débris.

Comment nettoyer le filtre d'entrée d'eau ?

Pour nettoyer le filtre, dévissez-le soigneusement, rincez-le à l'eau claire pour éliminer les débris et laissez-le sécher avant de le réinstaller.

Que faire si le nettoyeur haute pression surchauffe ?

Éteignez immédiatement l'appareil et laissez-le refroidir. Assurez-vous que le nettoyeur n'est pas utilisé trop longtemps sans pauses et vérifiez le niveau d'eau dans le réservoir.

Est-il normal que de l'eau s'écoule du nettoyeur lorsque je ne l'utilise pas ?

Cela peut indiquer une fuite au niveau des joints ou des connexions. Vérifiez et serrez toutes les connexions et remplacez les joints usés si nécessaire.

Comment entretenir le nettoyeur haute pression Emak IP 1700S ?

Pour l'entretien, nettoyez régulièrement le filtre d'entrée d'eau, vérifiez l'état des tuyaux et des connexions, et rangez l'appareil dans un endroit sec après utilisation.

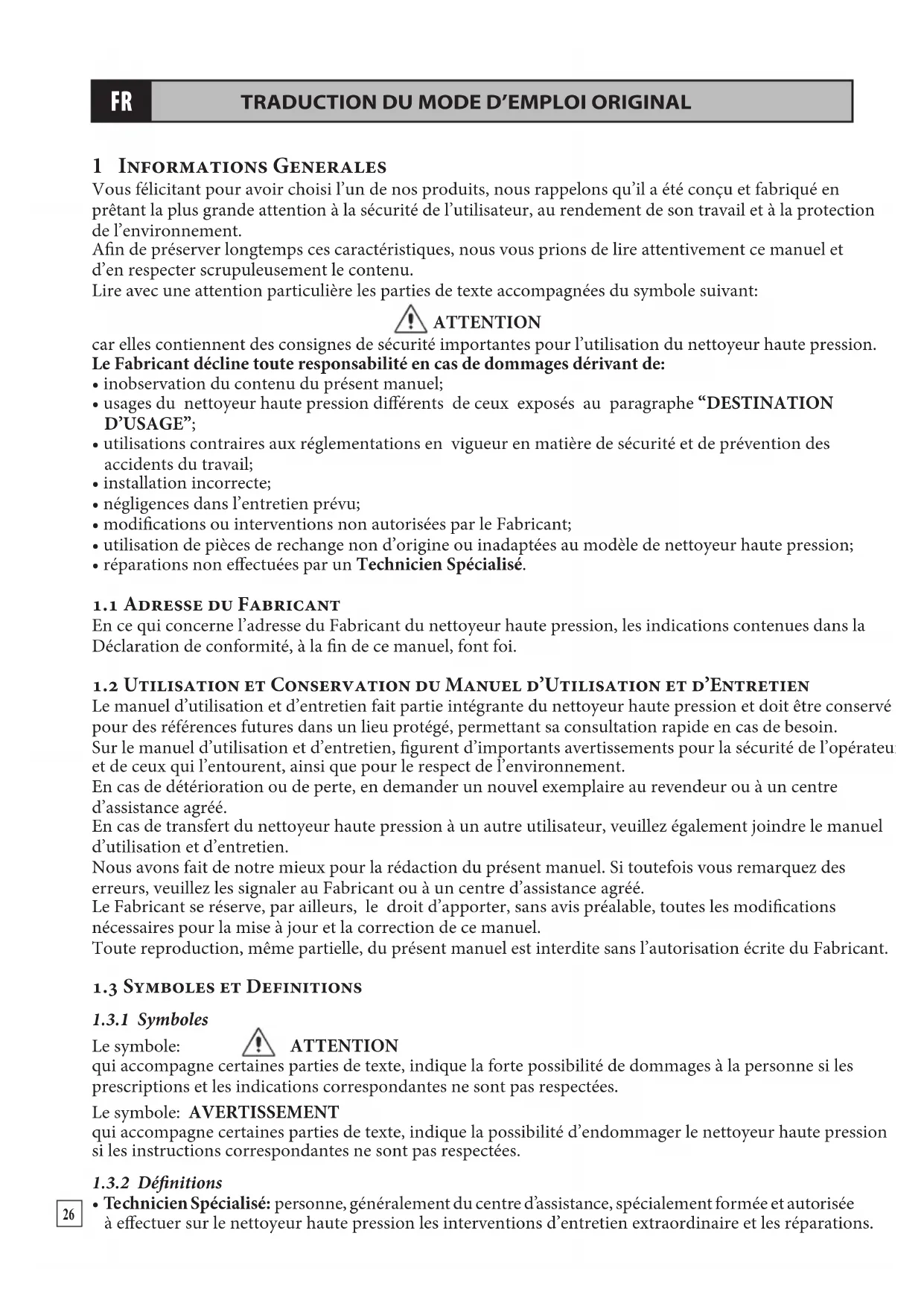

MODE D'EMPLOI IP 1700S Emak

Vous félicitant pour avoir choisi l'un de nos produits, nous rappelons qu'il a été conçu et fabriqué en prêtant la plus grande attention à la sécurité de l'utilisateur, au rendement de son travail et à la protection de l'environnement.

Afin de préserver longtemps ces caractéristiques, nous vous prions de lire attentivement ce manuel et d'en respecter scrupuleusement le contenu.

Lire avec une attention particulière les parties de texte accompagnées du symbole suivant:

ATTENTION

car elles contiennent des consignes de sécurité importantes pour l'utilisation du nettoyeur haute pression.

Le Fabricant décline toute responsabilité en cas de dommages dérivant de:

• inobservation du contenu du présent manuel;
• usages du nettoyeur haute pression différents de ceux exposés au paragraphe “DESTINATION D’USAGE”;
• utilisations contraires aux réglementations en vigueur en matière de sécurité et de prévention des accidents du travail;
• installation incorrecte;
• négligences dans l'entretien prévu;
• modifications ou interventions non autorisées par le Fabricant;
• utilisation de pièces de rechange non d'origine ou inadaptées au modèle de nettoyeur haute pression;
• réparations non effectuées par un Technicien Spécialisé.

1.1 ADRESSE DU FABRICANT

En ce qui concerne l'adresse du Fabricant du nettoyeur haute pression, les indications contenues dans la Déclaration de conformité, à la fin de ce manuel, font foi.

1.2 UTILISATION ET CONSERVATION DU MANUEL D'UTILISATION ET D'ENTRETIEN

Le manuel d'utilisation et d'entretien fait partie intégrante du nettoyeur haute pression et doit être conservé pour des références futures dans un lieu protégé, permettant sa consultation rapide en cas de besoin.

Sur le manuel d'utilisation et d'entretien, figurent d'importants avertissements pour la sécurité de l'opérateur et de ceux qui l'entourent, ainsi que pour le respect de l'environnement.

En cas de détérioration ou de perte, en demander un nouvel exemplaire au revendeur ou à un centre d'assistance agréé.

En cas de transfert du nettoyeur haute pression à un autre utilisateur, veuillez également joindre le manuel d'utilisation et d'entretien.

Nous avons fait de notre mieux pour la rédaction du présent manuel. Si toutefois vous remarquez des erreurs, veuillez les signaler au Fabricant ou à un centre d'assistance agréé.

Le Fabricant se réserve, par ailleurs, le droit d'apporter, sans avis préalable, toutes les modifications nécessaires pour la mise à jour et la correction de ce manuel.

Toute reproduction, même partielle, du présent manuel est interdite sans l'autorisation écrite du Fabricant.

1.3 SYMBOLES ET DEFINITIONS

1.3.1 Symboles

Le symbole:

ATTENTION

qui accompagne certaines parties de texte, indique la forte possibilité de dommages à la personne si les prescriptions et les indications correspondantes ne sont pas respectées.

Le symbole: AVERTISSEMENT

qui accompagne certaines parties de texte, indique la possibilité d'endommager le nettoyeur haute pression si les instructions correspondantes ne sont pas respectées.

1.3.2 Définitions

- Technicien Spécialisé: personne, généralement du centre d'assistance, spécialement formée et autorisée à effectuer sur le nettoyeur haute pression les interventions d'entretien extraordinaire et les réparations.

Les interventions sur les parties électriques doivent être effectuées par un Technicien Spécialisé qui est également un Electricien Qualifié, c'est-à-dire une personne habilitée et formée professionnellement au contrôle, à l'installation et à la réparation d'appareils électriques, conformément aux règles de l'art et aux réglementations en vigueur dans le pays où le nettoyeur haute pression est installé.

• Total Stop: dispositif qui arrête le fonctionnement du nettoyeur haute pression à chaque fois que l'on relâche la gâchette du pistolet haute pression.
• By-pass: il s'agit du fonctionnement particulier du nettoyeur haute pression lorsque, pendant son utilisation normale, on relâche la gâchette du pistolet haute pression. Dans cette condition, l'indicateur de pression signale une absence de pression et l'eau pompée revient à l'aspiration grâce à la soupape de réglage de la pression.
• Easy Start: dispositif qui facilite la mise en marche du nettoyeur haute pression en abaissant la pression dans les premiers instants de fonctionnement.

FR

2 CARACTERISTIQUES ET DONNEES TECHNIQUES

	PW 160 - PW 160C - IP 1600 PW	170C - IP 1700S
BRANCHEMENT ELECTRIQUERéseau d'alimentation 230 V - 1~50 Hz
Puissance absorbée 2,3 kW 2,7 kW
Fusible 16 A
RACCORDEMENT HYDRAULIQUETempérature maximale de l'eau d'alimentation 50 °C - 122 °F
Température minimale de l'eau d'alimentation 5 °C - 41 °F
Débit minimal de l'eau d'alimentation 600 l/h -	158 US gph 700 l/h - 185 US gph
Pression maximale de l'eau d'alimentation	0,8 MPa - 8 bar - 116 psi
Profondeur maxi d'amorçage	0 m - 0 in
PERFORMANCESDébit	480 l/h - 127 US gph	540 l/h - 143 US gph
Pression maximale	14 MPa - 140 bar - 2031 psi	15,5 MPa - 155 bar - 2248 psi
Force de réaction sur le pistolet haute pression	24 N	25 N
Niveau de pression sonore	75 dB (A)	81 dB (A)
Vibration du bras de l'opérateur	1,14 m/s2	2,24 m/s2
POIDS ET DIMENSIONSLongueur x largeur x hauteur	38 x 32 x 89 cm - 15 x 13 x 35 in
Poids	17 kg - 37 lb	19 kg - 42 lb
Réservoir détergent	—	1,75 l - 0,46 US gal

Les caractéristiques et les données techniques sont fournies à titre indicatif. Le Fabricant se réserve le droit d'apporter à l'appareil toutes les modifications jugées opportunes.

2.1 IDENTIFICATION DES ELEMENTS

Faire également référence aux figures de A à D, en début de manuel.

1. Interrupteur
2. Câble électrique + fiche
3. Indicateur de pression
4. Bouchon de remplissage du réservoir de détergent (uniquement PW 170C - IP 1700S)
5. Raccord de sortie de l'eau (uniquement PW 160 - IP 1600)
6. Dévidoir (uniquement PW 160C - PW 170C - IP 1700S)
7. Tuyau haute pression
8. Pistolet haute pression
9. Gâchette pistolet haute pression
10. Sûreté gâchette pistolet haute pression
11. Tube lance
12. Tête multirégulation porte-buse
13. Poignée et Levier dévidoir (uniquement PW 160C - PW 170C - IP 1700S)
14. Raccord aspiration de l'eau

15. Filtre aspiration de l'eau

16. Clé mâle six pans pour le démontage de la buse

17. Pointe pour le nettoyage de la buse
18. Plaque signalétique
19. Rangement pour tube lance
20. Rangement pour pistolet haute pression
21. Support pour enrouler le câble électrique
22. Rotojet (uniquement PW 160C - PW 170C - IP 1700S)
23. Tuyau raccord. nettoyeur haute pression/dévidoir (uniquement PW 160C - PW 170C - IP 1700S)
24. Support accessoires (uniquement PW 160C - PW 170C - IP 1700S)
25. Plaque attention
26. Disjoncteur thermique
27. Plaque avertissement
28. Poignée
29. Lance agent moussant (uniquement PW 160C - PW 160 - IP 1600)

2.2 DISPOSITIFS DE SECURITE

Le nettoyeur haute pression est équipé des dispositifs de sécurité illustrés ci-après.

a) Coupe-circuit ampèremétrique

Il s'agit d'un dispositif qui arrête le fonctionnement du nettoyeur haute pression en cas d'absorption excessive de courant électrique.

Dans ce cas, il faut procéder comme suit:

• mettre l'interrupteur général (1) en position "0" et débrancher la fiche de la prise de courant;
• appuyer sur la gâchette (9) du pistolet haute pression afin de décharger la pression résiduelle éventuellement présente;
• attendre 10-15 minutes, afin de laisser refroidir le nettoyeur haute pression;
• vérifier que les prescriptions du paragraphe “Contrôles et branchement électrique” sont respectées, contrôler tout particulièrement la rallonge éventuellement employée;
• rebrancher la fiche électrique dans la prise et répéter la procédure de mise en marche décrite au paragraphe “Fonctionnement”.

ATTENTION

- En cas de déclenchement répété de ce dispositif de sécurité, ne pas utiliser le nettoyeur haute pression sans l'avoir fait contrôler au préalable par un Technicien Spécialisé

b) Soupape de limitation/réglage de la pression

Il s'agit d'une soupape, réglée opportunément, qui permet au fluide pompé de retourner à l'aspiration de la pompe, empêchant la survenue de pressions dangereuses, quand on ferme le pistolet haute pression ou quand on cherche à définir des valeurs de pression au-dessus des valeurs maximales admises.

c) Dispositif de blocage de la gâchette du pistolet haute pression

Il s'agit d'une sûreté (10) qui permet de bloquer la gâchette (9) du pistolet haute pression (8) en position de fermeture, prévenant ainsi tout fonctionnement accidentel (voir également la Fig. B).

2.3 DESTINATION D'USAGE

ATTENTION

• Le nettoyeur haute pression est destiné exclusivement aux usages suivants:
• lavage de véhicules, machines, bâtiments, outils, etc. avec de l'eau froide, additionnée éventuellement de détergents indiqués par le Fabricant;
• distribution de détergents indiqués par le Fabricant;
• désincrustation et désobstruction de tuyauteries, au moyen des accessoires appropriés prévus par le Fabric
• hydrosablage d'objets, au moyen des accessoires appropriés prévus par le Fabricant.
• Pour la défense de l'environnement, le lavage de moteurs de véhicules ou de machines contenant des circuits hydrauliques ne doit être effectué que dans des lieux dotés d'un séparateur d'huile adéquat.
• Le nettoyeur haute pression ne doit pas être utilisé pour laver des personnes, animaux, appareillages électriques sous tension, objets délicats ou le nettoyeur haute pression lui-même.
• Les accessoires (standards et en option) et les détergents utilisés avec le nettoyeur haute pression doivent être du type approuvé par le Fabricant.
• Le nettoyeur haute pression n'est pas adapté à une utilisation en environnements présentant des conditions particulières comme, par exemple, les atmosphères corrosives ou explosives.
• Pour l'utilisation à bord de véhicules, bateaux ou avions, s'adresser au service d'assistance technique du Fabricant, car des prescriptions supplémentaires peuvent être nécessaires.

Un tout autre usage est réputé impropre.

Le Fabricant décline toute responsabilité pour les dommages résultant d'usages impropres et incorrects.

3 DEBALLAGE

ATTENTION

• Pendant les opérations de déballage, porter des gants et des lunettes de protection, afin d'éviter des dommages aux mains et aux yeux.
• Ne pas laisser les éléments de l'emballage (sachets en plastique, agrafes, etc.) à la portée des enfants, car ils représentent de potentielles sources de danger.
• L'élimination des éléments de l'emballage doit se faire conformément aux réglementations en vigueur dans le pays où le nettoyeur haute pression est installé.

Ne pas abandonner les sachets et les emballages en matière plastique dans la nature, afin d'éviter toute pollution.

- Après avoir déballé le nettoyeur haute pression, s'assurer de son intégrité.

En cas de doute, ne pas utiliser le nettoyeur haute pression et s'adresser à un centre d'assistance agréé qui le fera contrôler par un Technicien Spécialisé.

3.1 PLAQUE SIGNALETIQUE ET PLAQUES D'AVERTISSEMENT

Faire également référence à la Fig. A, en début de manuel. La plaque signalétique (18) contient le numéro de série et les principales caractéristiques techniques du nettoyeur haute pression.

Les plaques d'avertissement informent des risques résiduels éventuels pouvant naître au cours de l'utilisation du nettoyeur haute pression et leur signification est précisée ci-après.

FR

- Plaque d'avertissement (29): informe de l'interdiction d'utiliser le nettoyeur haute pression avant d'avoir lu attentivement le manuel d'utilisation et d'entretien.

- Plaque attention (27): informe de l'interdiction d'utiliser le nettoyeur haute pression pour laver des personnes, animaux, appareillages électriques et le nettoyeur lui-même.

ATTENTION

• Après avoir déballé le nettoyeur haute pression, vérifier la présence et la lisibilité de la plaque signalétique et des plaques d'avertissement. Dans le cas contraire, s'adresser au revendeur ou à un centre d'assistance agréé pour leur remise en état.
• Si, pendant l'utilisation, la plaque signalétique ou les plaques d'avertissement devaient se détériorer, s'adresser au revendeur ou à un centre d'assistance agréé pour leur remise en état.

3.2 EQUIPEMENT STANDARD

Vérifier que les éléments suivants sont contenus dans l'emballage du produit acheté:

• nettoyeur haute pression;
• pistolet haute pression;
• tube lance;
• rotojet (uniquement PW 160C - PW 170C - IP 1700S);
• lance agent moussant (uniquement PW 160 - PW 160C - IP 1600);
• manuel d'utilisation et d'entretien;
• sachet des accessoires contenant:

- tuyau de refoulement haute pression avec raccord à fixation rapide (uniquement PW 160 - IP 1600);

- dévidoir avec tuyau de refoulement haute pression (uniquement PW 160C - PW 170C - IP 1700S);

- clé pour le démontage de la buse du tube lance,

- pointe pour le nettoyage de la buse,

- raccord embout aspiration de l'eau,

- filtre aspiration de l'eau;

- sachet contenant (uniquement PW 160C - PW 170C - IP 1700S):

- poignée et levier pour dévidoir (13),

- tuyau de raccordement nettoyeur haute pression/dévidoir (25),

En cas de problèmes, s'adresser au revendeur ou à un centre d'assistance agréé.

3.3 ACCESSOIRES EN OPTION

Il est possible de compléter l'équipement standard du nettoyeur haute pression avec la gamme riche d'accessoires suivante:

• lance de sablage: conçue pour décaper les surfaces, en éliminant la rouille, la peinture, les incrustations, etc.;
• sonde débouche-canalisations: conçue pour déboucher les tuyauteries et canalisations;
• lance dessous de caisse: conçue pour atteindre des zones difficilement accessibles;
• brosse rotative haute pression: conçue pour le nettoyage de surfaces délicates;
• rotojet: conçu pour l'élimination de la saleté incrustée;
• lance agent moussant: conçue pour une distribution plus efficace du détergent.

ATTENTION

- Les accessoires en option inappropriés compromettent le fonctionnement du nettoyeur haute pression et peuvent le rendre dangereux. Utiliser exclusivement des accessoires en option d'origine, recommandés

par le Fabricant.

Èn ce qui concerne les prescriptions générales, les avertissements de sécurité, l'installation et l'entretien des accessoires en option, se reporter à la documentation qui les accompagne.

4 INSTALLATION

Faire également référence à la Fig. A, en début de manuel.

4.1 MONTAGE DES ACCESSOIRES

a)Raccorder le tube lance (11) sur le pistolet haute pression (8) et visser à fond.
b) Monter le support accessoires (26) sur la poignée (30); monter la poignée et le levier (13) sur le dévidoir (6) (uniquement PW 160C - PW 170C - IP 1700S).
c) Monter le tuyau (25) entre le dévidoir et le nettoyeur haute pression, en serrant à fond les deux raccords à fixation rapide; dérouler la quantité de tuyau (7) nécessaire en tournant le dévidoir à travers la poignée (13) (uniquement PW 160C - PW 170C - IP 1700S).
d) Dérouler le tuyau haute pression (7), insérer le raccord à fixation rapide dans le raccord de sortie de l'eau (5), visser et serrer (uniquement PW 160 - IP 1600).
e) Visser l'extrémité du tuyau haute pression (7) (côté sans raccord rapide pour PW 160 - IP 1600) sur le filet du pistolet haute pression (8) et serrer à fond à l'aide de deux clés plates de 17 mm (non livrées).
f) Insérer le filtre aspiration eau (15) dans le raccord aspiration eau (14) et le visser sur le raccord d'entrée de l'eau du nettoyeur haute pression.

4.2 CONTROLES ET RACCORDEMENT HYDRAULIQUE

AVERTISSEMENT

• L'alimentation en eau doit garantir un débit d'eau adéquat pour le nettoyeur haute pression (faire référence aux valeurs indiquées dans le tableau des données techniques).
  En cas de doute, s'adresser à un Technicien Spécialisé.
• Ne pas alimenter le nettoyeur haute pression avec de l'eau à une température supérieure à 50°C/122°F ou inférieure à 5°C/41°F.
• La pression de l'eau d'alimentation ne doit pas être supérieure à 8 bar/116 psi.
• Ne pas faire fonctionner le nettoyeur haute pression avec des profondeurs d'amorçage supérieures à 0 m/0 ft.
• Ne pas faire fonctionner le nettoyeur haute pression sans alimentation en eau.
• Ne pas alimenter le nettoyeur haute pression avec de l'eau saumâtre ou contenant des impuretés. Si cela devait se produire, faire fonctionner le nettoyeur haute pression pendant quelques minutes avec de l'eau propre.

ATTENTION

- Respecter les prescriptions de raccordement au réseau de distribution de l'eau en vigueur dans le pays où le nettoyeur haute pression est installé.

4.3 CONTROLES ET BRANCHEMENT ELECTRIQUE

ATTENTION

• Faire contrôler par un Technicien Spécialisé la conformité de l'alimentation de l'installation électrique aux données figurant sur la plaque signalétique (18) apposée sur le nettoyeur haute pression. Notamment, la tension d'alimentation ne doit pas différer de celle indiquée sur la plaque de ± 5 %.
• Le branchement au secteur doit être effectué par un Electricien Qualifié, conformément à la norme IEC 60364-1 ou aux normes équivalentes en vigueur dans le pays où le nettoyeur haute pression est utilisé. En particulier, la prise de courant, à laquelle sera branché le nettoyeur haute pression, doit être munie d'un conducteur de terre, d'un fusible adéquat (la valeur figure sur la plaque signalétique et dans le tableau des données techniques) et doit être protégée par un disjoncteur magnéothermique différentiel de sensibilité ne dépassant pas 30 mA.
• Si le câble d'alimentation est trop court, il est possible d'utiliser une rallonge, en s'assurant qu'elle ne dépass pas 10 m/32,8 ft, que la section des conducteurs est d'au moins 1,5 mm ^2 et que la fiche et la prise sont du type étanche. Pour respecter toutes ces prescriptions, s'adresser à un Electricien Qualifié. Les rallonges inadaptées peuvent être dangereuses.

5 FONCTIONNEMENT

ATTENTION

• L'utilisation du nettoyeur haute pression requiert attention et prudence. Ne pas confier le nettoyeur haute pression à d'autres personnes sans s'être assuré, sous la propre responsabilité directe, que l'utilisateur occasionnel a lu attentivement ce manuel et qu'il connaît l'utilisation du nettoyeur haute pression. Les nettoyeurs haute pression ne doivent pas être utilisés par des enfants ou par un personnel non qualifié.
• Respecter les consignes de sécurité contenues dans le manuel d'utilisation et d'entretien des accessoires en option éventuellement utilisés.

• Ne pas utiliser le nettoyeur haute pression si:

• le câble d'alimentation ou d'autres parties importantes comme le tuyau haute pression, les dispositifs sécurité, le pistolet haute pression et la lance sont endommagés;

• le nettoyeur haute pression s'est renversé ou a subi de violents chocs;
• il y a d'évidentes fuites d'eau.

Dans ces cas, faire contrôler le nettoyeur haute pression par un Technicien Spécialisé.

• Faire particulièrement attention lors de l'utilisation du nettoyeur haute pression en présence de véhicules en mouvement qui pourraient écraser ou abîmer le câble d'alimentation, le tuyau haute pression, le pistolet haute pression, etc.
• Pendant le fonctionnement, maintenir toujours le nettoyeur haute pression sous surveillance et hors de la porte des enfants. Faire notamment attention lors d'utilisation dans des crèches, des maisons de soin et des maisons d repos, car dans ces lieux des enfants, des personnes âgées ou des handicapés sans surveillance peuvent être prés
• Avant de faire fonctionner le nettoyeur haute pression, le mettre dans un lieu sec, plan et en position stable afin d'éviter les chutes ou renversements.
• Exécuter les opérations décrites au paragraphe "Arrêt" avant de déplacer le nettoyeur haute pression.
• Avant de mettre marche le nettoyeur haute pression, mettre des vêtements garantissant une protection appropriée en cas de fausses manœuvres avec le jet d'eau sous pression. Ne pas utiliser le nettoyeur haute pression à proximité de personnes ne portant pas de vêtements de protection.
• Les jets à haute pression peuvent être dangereux si utilisés de façon impropre. Ne pas diriger le jet vers des personnes, des animaux, des appareillages électriques sous tension ou vers le nettoyeur haute pression lui-mêm
• Pendant l'utilisation, empoigner solidement le pistolet haute pression, car lorsque l'on agit sur la gâchette (9), on est soumis à la force de réaction du jet à haute pression. La valeur de cette force de recul figure dans le tableau des données techniques (la force de recul est exprimée en N, où 1 N = 0,1 kg).
• Ne pas diriger le jet contre soi ou d'autres personnes pour nettoyer les vêtements ou les chaussures.
• Les pneus des véhicules doivent être lavés à une distance d'au moins 50 cm, afin d'éviter que le jet à haute pression ne les endommage. La première manifestation du dommage provoqué à un pneu est son altération de couleur.
• Ne pas diriger le jet à haute pression vers des matériaux contenant de l'amiante ou d'autres substances nuisibles à la santé.
• Ne pas utiliser le nettoyeur haute pression sous la pluie.
• Prêter une attention particulière au contenu du paragraphe "Contrôles et branchement électrique".
• Prêter une attention particulière au contenu du paragraphe "Fonctionnement avec détergent".
• Lorsqu'il n'est pas en fonctionnement, ne pas laisser le nettoyeur haute pression avec la fiche insérée dans la prise de courant et, en tout cas, la débrancher avant toute intervention.

Plus spécifiquement, mettre toujours l'interrupteur général (1) en position "0", débrancher la fiche de la prise de courant, appuyer sur la gâchette (9) du pistolet haute pression pour décharger toute pression résiduelle et mettre en position de blocage la sûreté (10) (Fig. B):

- avant de laisser le nettoyeur haute pression sans surveillance, ne serait-ce que pour un court instant;

- avant tout remplissage de détergent;

- après utilisation;

en outre, attendre que le nettoyeur haute pression soit également complètement refroidi avant tout nettoyage ou entretien.

• Pendant l'utilisation, ne pas bloquer la gâchette (9) du pistolet haute pression en position de toujours ouvert.
• Ne pas débrancher la fiche de la prise de courant en tirant sur le câble d'alimentation.
• Ne pas interposer de réductions ou d'adaptateurs entre la fiche électrique et la prise de courant.

• Maintenir le câble d'alimentation, les éventuelles rallonges, les fiches et les prises secs. Ne pas les toucher avec les mains mouillées.

• Si le câble d'alimentation est abîmé, s'adresser au Fabricant ou à un Technicien spécialisé pour son remplacement, afin d'éviter tout danger.

• Pendant le fonctionnement, ne pas couvrir le nettoyeur haute pression et ne pas le placer dans un endroit compromettant sa ventilation.
• En cas d'utilisation du nettoyeur haute pression dans un local fermé, s'assurer qu'une aération correcte est garantie.

5.1 ACTIVITES PRELIMINAIRES

• Dérouler entièrement le tuyau haute pression (7).
• Fixer au raccord rapide d'entrée de l'eau (14) un tuyau d'alimentation, en utilisant un raccord rapide ordinaire de jardinage.
• Ouvrir le robinet d'alimentation de l'eau et contrôler l'absence de dégouttements.
• S'assurer que l'interrupteur général (1) est en position éteint (position "0") et brancher la fiche dans la prise de courant électrique.
• Tourner l'interrupteur général (1), en position "1".
• Appuyer sur la gâchette (9) du pistolet haute pression et attendre qu'un jet d'eau continu sorte.
• Mettre l'interrupteur général (1) en position "0" et raccorder au pistolet haute pression (8) le tube lance (11).

5.2 FONCTIONNEMENT STANDARD (A HAUTE PRESSION)

• S'assurer que la tête porte-buse (12) n'est pas en position de distribution de détergent (voir également le paragraphe "Fonctionnement avec détergent").
• Redémarrer le nettoyeur haute pression en mettant l'interrupteur général (1) sur "1", et vérifier que le jet de la buse est uniforme et sans dégouttements.

Nota: durant cette mise en marche, le nettoyeur haute pression s'arrêtera immédiatement après l'accélération de départ, car le dispositif Total Stop est activé.

• Pour faire fonctionner le nettoyeur haute pression et commencer ainsi les opérations de lavage, il suffit d'actionner la gâchette (9) du pistolet haute pression.
• La valeur de la pression est indiquée par l'indicateur de pression (3).

- Le nettoyeur haute pression a été conçu pour être utilisé avec les détergents recommandés par le Fabricant. L'emploi d'autres détergents ou de produits chimiques peut influencer négativement la sécurité du nettoyeur haute pression.

Ne jamais aspirer de liquides contenant solvants, essence, diluants, acétone et fioul, car le produit pulvérisé est hautement inflammable, explosif et toxique.

• Lire attentivement les prescriptions et avertissements figurant sur l'étiquette du détergent utilisé.
• Conserver les détergents dans un lieu sûr et hors de la portée des enfants.
• En cas de contact avec les yeux, laver immédiatement avec de l'eau et s'adresser sans plus attendre à un médecin en apportant l'emballage du détergent.
• En cas d'ingestion, ne pas provoquer de vomissement et s'adresser immédiatement à un médecin en apportant l'emballage du détergent.
• Pendant l'opération de remplissage du réservoir de détergent, veillez à ne pas verser de liquide sur le nettoyeur haute pression. Si cela devait se produire, attendre au moins 24 heures avant de mettre en marche le nettoyeur haute pression, afin de permettre l'évaporation du liquide éventuellement pénétré à l'intérieur de l'appareil.

Les détergents recommandés, sont biodégradables à plus de 90 %.

Pour le mode d'emploi du détergent, se reporter aux indications figurant dans le tableau et sur l'étiquette de l'emballage du détergent.

• En cas d'aspiration à partir du réservoir du nettoyeur haute pression (uniquement PW 170C - IP 1700S):
• enlever le bouchon (4) et, en veillant à ne pas faire déborder le liquide, remplir le réservoir (capacité maximale 1,75 l/0,46 US gal) en suivant les recommandations relatives au dosage figurant sur l'étiquette de l'emballage du détergent;
• agir sur la tête multirégulation porte-buse (12) comme schématisé en Fig. H-1, puis actionner la gâchette (9) du pistolet haute pression et commencer l'opération de distribution du détergent.

- agir sur la tête multirégulation porte-buse (12) comme schématisé en Fig. H-2 pour rétablir le fonctionnement à haute pression.

- Si une lance agent moussant (31) (uniquement PW 160 - PW 160C - IP 1600) est utilisée, la raccorder au pistolet haute pression (8) et mettre en marche l'appareil (l'aspiration et le mélange se produisent automatiquement au passage de l'eau).

En relâchant la gâchette (9) du pistolet haute pression, le nettoyeur haute pression s'arrête automatiquement. Le nettoyeur haute pression recommence à fonctionner régulièrement lorsque l'on appuie de nouveau sur la gâchette du pistolet haute pression.

ATTENTION

- Il est rappelé que lorsque le nettoyeur haute pression est en Total Stop, il est, à tous les effets, en fonctionnement; par conséquent, avant de le laisser sans surveillance, même pour un bref instant, mettre toujours l'interrupteur général (1) en position "0", débrancher la fiche de la prise de courant, appuyer sur la gâchette (9) du pistolet haute pression pour décharger toute pression résiduelle et mettre en position de blocage la sûreté (10) (Fig. B).

Après avoir achevé les opérations de lavage, procéder à l'arrêt et à la mise au repos du nettoyeur haute pression.

6.1 ARRET

• Fermer complètement le robinet d'alimentation de l'eau.
• Vider l'eau du nettoyeur haute pression en le faisant fonctionner pendant quelques secondes avec la gâchette (9) du pistolet haute pression appuyée.
• Mettre l'interrupteur général (1) en position "0".
• Débrancher la fiche d'alimentation de la prise de courant.
• Eliminer toute pression résiduelle présente dans le tuyau haute pression (7) en maintenant appuyée pendant quelques secondes la gâchette (9) du pistolet haute pression.
• Réenrouler soigneusement le câble d'alimentation (2) et l'accrocher au support (21).
• Attendre que le nettoyeur haute pression se soit refroidi.

ATTENTION

• Lorsque le nettoyeur haute pression est en phase de refroidissement, veiller à:
• ne pas laisser le nettoyeur haute pression sans surveillance en présence d'enfants, de personnes âgées ou de handicapés non surveillés;
• mettre le nettoyeur haute pression en position stable, sans danger de chute;
• ne pas mettre le nettoyeur haute pression au contact ou à proximité de matières inflammables.

6.2 MISE AU REPOS

• Enrouler le tuyau haute pression (7) avec soin, en évitant les pliures.
• Enrouler avec soin le câble électrique d'alimentation (12).
• Mettre le nettoyeur haute pression dans un lieu sec et propre, en veillant à ne pas endommager le câble d'alimentation et le tuyau haute pression.

AVERTISSEMENT

• Le nettoyeur haute pression craint le gel.
  Pour éviter la formation de glace à l'intérieur du nettoyeur haute pression en climat rigoureux, faire aspirer au nettoyeur haute pression, avant la procédure d'“Arrêt”, un produit antigel pour automobile, après avoir consulté un Technicien Spécialisé, car le liquide pompé pourrait endommager les joints de la pompe à haute pression.
  En climat rigoureux, s'il n'a pas été possible de protéger le nettoyeur haute pression comme illustré précédemment, avant de le mettre en marche, placer le nettoyeur dans un lieu chaud pendant un temps suffisant à faire fondre la glace qui s'est éventuellement formée à l'intérieur.
  L'inobservation de ces quelques règles simples peut gravement compromettre le fonctionnement du nettoyeur haute pression.

7 NETTOYAGE ET ENTRETIEN

ATTENTION

- Toute intervention de nettoyage et d'entretien ne doit être effectuée qu'après avoir exécuté les opérations décrites au paragraphe "Arrêt".

Notamment, se rappeler qu'il faut toujours débrancher l'alimentation électrique.

- Afin de garantir la sécurité du nettoyeur haute pression, n'utiliser que des pièces de rechange d'origine fournies par le Fabricant ou approuvées par ce dernier.

- Les tuyaux en caoutchouc, les raccords et les lances à haute pression sont importants pour la sécurité: utiliser exclusivement ceux recommandés par le Fabricant.

7.1 ENTRETIEN ORDINAIRE

Exécuter les opérations décrites au paragraphe "Arrêt" et suivre les indications contenues dans le tableau suivant.

INTERVALLE D’ENTRETIEN INTERVENTION

A chaque utilisation • Contrôle du câble d’alimentation, tuyau haute pression, raccords, pistolet haute pression, tube lanceSi une ou plusieurs pièces sont endommagées, ne pas utiliser le nettoyeur haute pression et s’adresser à un Technicien Spécialisé.

Une fois par semaine • Nettoyage filtre entrée eau (15).Pour le nettoyage, il suffit en général de passer le filtre sous un jet d’eau courante ou de le souffler avec de l’air comprimé. Dans les cas plus difficiles, utiliser un produit anticalcaire ou le remplacer, en s’adressant pour l’achat de la pièce de rechange à un centre d’assistance agréé.

Une fois par mois • Nettoyage busePour le nettoyage, il suffit en général de passer dans le trou de la buse la pointe (17) livrée. Si le résultat n’est pas satisfaisant, remplacer la buse en s’aidant de la clé (16) livrée. Pour l’achat de la pièce de rechange, s’adresser à un centre d’assistance agréé.

AVERTISSEMENT

- Pendant le fonctionnement, le nettoyeur haute pression ne doit pas être trop bruyant et il ne doit pas y avoir en dessous d'évidentes fuites d'eau ou d'huile.

Si cela devait se produire, faire contrôler la machine par un Technicien Spécialisé.

- Les interventions d'entretien extraordinaire ne doivent être effectuées que par un Technicien Spécialisé.

Pour l'entretien extraordinaire, suivre les indications contenues dans le tableau suivant.

INTERVALLE D’ENTRETIEN INTERVENTION
Toutes les 100 heures Contrôler	le circuit hydraulique de la pompe. Contrôler la fixation de la pompe.
Toutes les 200 heures Vidanger	l’huile de la pompe. Contrôler les clapets aspiration/refoulement de la pompe. Contrôler le serrage des vis de la pompe. Contrôler le clapet de régulation de la pompe. Contrôler les dispositifs de sécurité.

AVERTISSEMENT

- Les données figurant dans ce tableau sont fournies à titre indicatif.

8 DEMOLITION ET ELIMINATION

La démolition du nettoyeur haute pression ne doit être exécutée que par un personnel qualifié et conformément à la législation en vigueur dans le pays où il est installé.

En particulier, le symbole —, présent sur la plaque signalétique (18), indique que le produit ne doit pas être éliminé avec les ordures ménagères.

Pour plus d'informations, adressez-vous au service local d'élimination des déchets ou à votre revendeur.

ATTENTION

- Avant d'envoyer à la casse le nettoyeur haute pression, faire en sorte qu'il soit inutilisable, par exemple

en coupant le câble d'alimentation, et rendre inoffensives les parties qui pourraient constituer un danger pour des enfants qui se serviraient du nettoyeur haute pression pour leurs jeux.

- Avant d'effectuer toute intervention, exécuter les opérations décrites au paragraphe "Arrêt". S'il est impossible de rétablir le fonctionnement correct du nettoyeur haute pression à l'aide des informations contenues dans le tableau suivant, s'adresser à un Technicien Spécialisé.

PROBLEMES CAUSES	SOLUTIONS
En mettant l'interrupteur (1) sur “1”, le nettoyeur haute pression ne se met pas en marche. Voir également les indications de la Note du paragraphe “Interruption du fonctionnement (Total Stop)".	Un dispositif de sécurité de l'installation, auquel le nettoyeur haute pression est relié (fusible, disjoncteur différentiel, etc.), s'est déclenché.La fiche du câble d'alimentation n'est pas branchée correctement.	Réarmer le dispositif de protection.En cas de nouveau déclenchement, ne pas utiliser le nettoyeur haute pression et s'adresser à un Technicien spécialisé.Débrancher la fiche de la prise et la rebrancher correctement.
Le nettoyeur haute pression vibre beaucoup et il est très bruyant.	Le filtre entrée eau (15) est sale.L'alimentation en eau est insuffisante.	Suivre les indications du paragraphe "Entretien ordinaire".Vérifier que le robinet est complètement ouvert et que le débit du réseau de distribution de l'eau est conforme aux indications du paragraphe "Caractéristiques et données techniques".
Le nettoyeur haute pression n'atteint pas la pression maximale.	La tête multirégulation porte-buse (12) est en position basse pression (Fig. H-1).La buse est usée.	Opérer comme indiqué en Fig. H-2.Remplacer la buse selon les indications figurant au paragraphe "Entretien ordinaire".
Faible aspiration détergent. La tête	multirégulation porte-buse (12)n'est pas en position basse pression (Fig. H-1).Manque de produit dans le réservoir.Le détergent utilisé est trop visqueux.	Opérer comme indiqué en Fig. H-1.Ajouter du produit dans le réservoir.Utiliser un détergent recommandé par le Fabricant et respecter les dilutions indiquées sur l'étiquette.
L'eau ne sort pas de la buse. Manque d'eau.Buse eau bouchée.		Vérifier que le robinet du réseau de distribution de l'eau est complètement ouvert.Nettoyer et/ou remplacer la buse selon les indications figurant au paragraphe "Entretien ordinaire".
Le nettoyeur haute pression s'arrête durant le fonctionnement.	Un dispositif de sécurité de l'installation, auquel le nettoyeur haute pression est relié (fusible, disjoncteur différentiel, etc.), s'est déclenché.Le dispositif de protection ampèremétrique s'est déclenché.	Réarmer le dispositif de protection.En cas de nouveau déclenchement, ne pas utiliser le nettoyeur haute pression et s'adresser à un Technicien spécialisé.Suivre les indications figurant au paragraphe "Dispositifs de sécurité".
En tournant l'interrupteur général (1), le moteur vrombit, mais ne se met pas en marche.	L'installation électrique et/ou la rallonge ne sont pas appropriées.	Suivre les indications figurant au paragraphe "Contrôles et branchement électrique".

Cette machine a été conçue et réalisée avec les techniques de production les plus modernes. Le fabricant garantit ses produits pendant une période de 24 mois à compter de la date d'achat, en cas d'usage privé ou d'activités de bricolage. En cas d'usage professionn la garantie est limitée à 12 mois.

Conditions générales de garantie

1) La garantie est reconnue à compter de la date d'achat. Par le biais de son réseau de vente et d'assistance technique, le fabricant remplace gratuitement les pièces défectueuses dues au matériel, aux usinages et à la production. La garantie n'élimine pas, pour l'acquéreur, les droits légaux prévus par le Code Civil contre les conséquences des défauts ou des anomalies dus à l'objet vendu.
2) Le personnel technique interviendra le plus vite possible dans les délais liés aux exigences organisationnelles.
3) Pour demander l'assistance sous garantie, il est nécessaire de présenter au personnel agréé le certificat de garantie joint ci-dessous, qui devra être timbré par le revendeur, rempli intégralement et accompagné de la facture ou du reçu de caisse qui doit obligatoirement être remis pour prouver la date d'achat.
4) La garantie perd toute valeur en cas de : - Manque évident d'entretien.

• Utilisation incorrecte ou transformations non autorisées du produit.
• Utilisation de lubrifiants ou de combustibles inappropriés.
• Utilisation de pièces de rechange ou d'accessoires non d'origine.
• Interventions effectuées par du personnel non autorisé à ce faire.

5) Le fabricant exclut de la garantie les pièces consommables et celles qui sont soumises à une usure normale due au fonctionnement.
6) La garantie exclut les interventions de mise à jour et d'amélioration du produit.
7) La garantie ne couvre pas la mise au point et les interventions susceptibles de s'avérer nécessaires au cours de la période de garantie.
8) Tout dommage éventuellement subi au cours du transport doit ét signalé sans retard au transporteur sous peine d'annulation de la garantie.
9) La garantie ne couvre pas les éventuels dommages directs ou indirects subis par les personnes ou par les biens matériels à la su de pannes de la machine ou dépendant d'une longue suspension forcée de l'emploi de cette dernière.

GARANTIE-ZERTIFICAT

ATTENTION! - Le manuel doit accompagner la michine pour toute sa vie.
