HASZNÁLATI ÚTMUTATÓ IP 1700S Emak

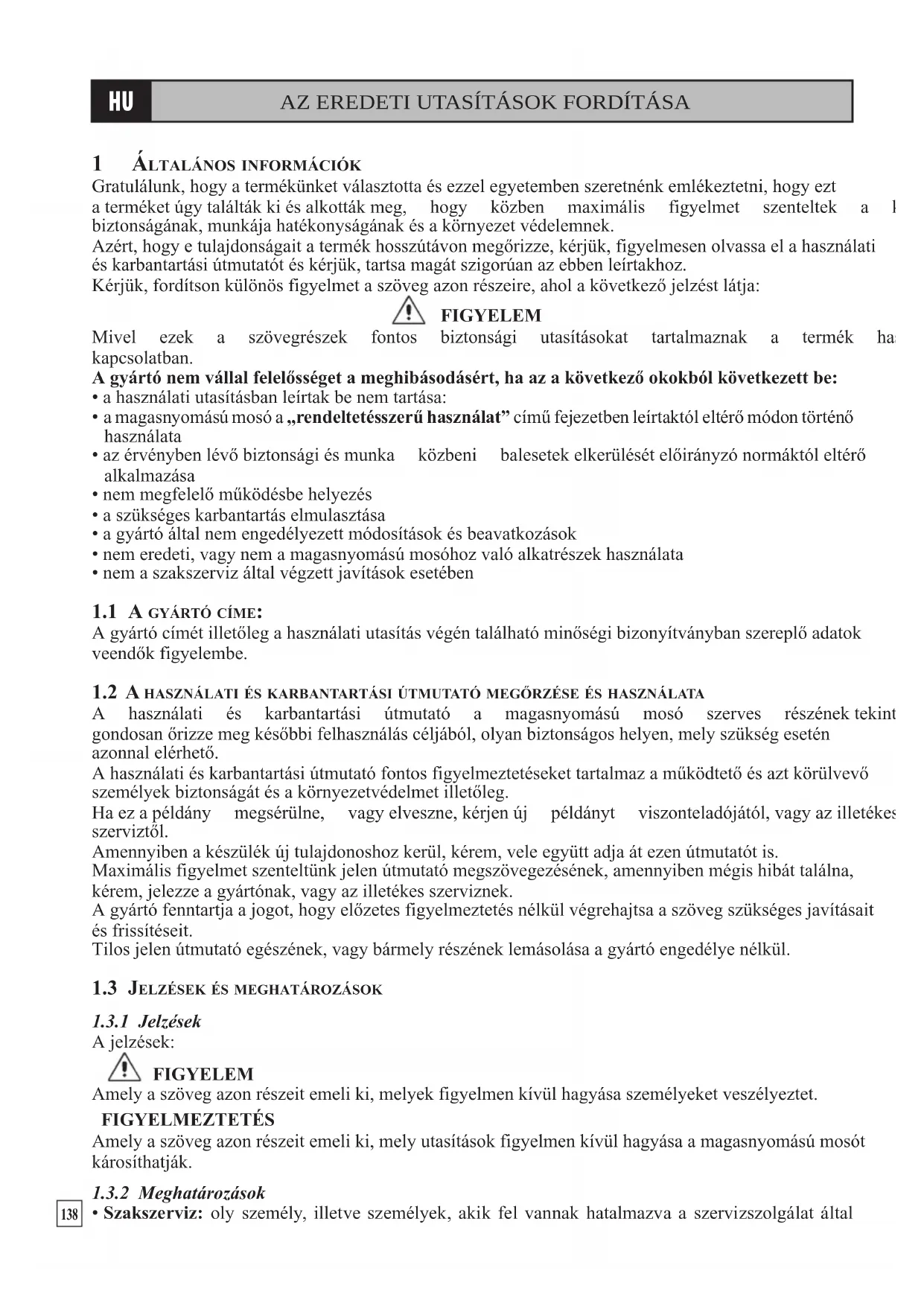

Gratulálunk, hogy a termékünket választotta és ezzel egyetemben szeretnénk emlékeztetni, hogy ezt a terméket úgy találták ki és alkották meg, hogy közben maximális figyelmet szenteltek a 1 biztonságának, munkája hatékonyságának és a környezet védelemnek.

Azért, hogy e tulajdonságait a termék hosszútávon megőrizze, kérjük, figyelmesen olvassa el a használati és karbantartási útmutatót és kérjük, tartsa magát szigorúan az ebben leírtakhoz.

Kérjük, fordítson különös figyelmet a szöveg azon részeire, ahol a következő jelzést látja:

FIGYELEM

Mivel ezek a szövegrészek fontos biztonsági utasításokat tartalmaznak a termék ha kapcsolatban.

A gyártó nem vállal felelősséget a meghibásodásért, ha az a következő okokból következett be:

• a használati utasításban leírtak be nem tartása:
• a magasnyomású mosó a „rendeltetésszerű használat” című fejezetben leírtaktól eltérő módon történő használata
• az érvényben lévő biztonsági és munka közbeni balesetek elkerülését előirányzó normáktól eltérő alkalmazása
• nem megfelelő működésbe helyezés
• a szükséges karbantartás elmulasztása
• a gyártó által nem engedélyezett módosítások és beavatkozások
• nem eredeti, vagy nem a magasnyomású mosóhoz való alkatrészek használata
• nem a szakszerviz által végzett javítások esetében

1.1 A GYÁRTÓ CÍME:

A gyártó címét illetőleg a használati utasítás végén található minőségi bizonyítványban szereplő adatok veendők figyelembe.

1.2 A HASZNÁLATI ÉS KARBANTARTÁSI ÚTMUTATÓ MEGÖRZÉSE ÉS HASZNÁLATA

A használati és karbantartási útmutató a magasnyomású mosó szerves részének tekint gondosan örizze meg későbbi felhasználás céljából, olyan biztonságos helyen, mely szükség esetén azonnal elérhető.

A használati és karbantartási útmutató fontos figyelmeztetéseket tartalmaz a működtető és azt körülvevő személyek biztonságát és a környezetvédelmet illetőleg.

Ha ez a példány megsérülne, vagy elveszne, kérjen új példányt viszonteladójától, vagy az illetékes szerviztől.

Amennyiben a készülék új tulajdonoshoz kerül, kérem, vele együtt adja át ezen útmutatót is.

Maximális figyelmet szenteltünk jelen útmutató megszövegezésének, amennyiben mégis hibát találna, kérem, jelezze a gyártónak, vagy az illetékes szerviznek.

A gyártó fenntartja a jogot, hogy előzetes figyelmeztetés nélkül végrehajtsa a szöveg szükséges javításait és frissítéseit.

Tilos jelen útmutató egészének, vagy bármely részének lemásolása a gyártó engedélye nélkül.

1.3 JELZÉSEK ÉS MEGHATÁROZÁSOK

1.3.1 Jelzések

A jelzések:

FIGYELEM

Amely a szöveg azon részeit emeli ki, melyek figyelmen kívül hagyása személyeket veszélyeztet.

FIGYELMEZTETÉS

Amely a szöveg azon részeit emeli ki, mely utasítások figyelmen kívül hagyása a magasnyomású mosót károsíthatják.

1.3.2 Meghatározások

- Szakszerviz: oly személy, illetve személyek, akik fel vannak hatalmazva a szervizszolgálat által

a magasnyomású mosó rendkívüli karbantartására és a beavatkozások elvégzésére. Az elektromos részeken végzendő beavatkozásokat szakember kell, hogy elvégezze, aki lehet műszerész is, azaz olyan személy, aki szakmailag alkalmas és megfelel az átvizsgálás, üzembe helyezés és az elektromos alkatrészek javításának - az adott ország érvényes normáival összhangban való szabályszerű elvégzésére

• Total Stop: kapcsoló, mely leállítja a gép működését minden alkalommal, amikor felengedi a szórópisztoly karját.
• By-pass: ez a különleges működési forma akkor valósul meg, ha normál működtetés közben elengedi a szórópisztoly-kart. Ez esetben a nyomásjelző nyomáshiányt jelez és a pumpált víz beszívásra kerül, a nyomásszabályzó szelepnek köszönhetően.
• Easy Start: kapcsoló, mely felgyorsítja a magasnyomású mosó indulását, csökkentve a működésbe lépés első pillanataiban a nyomást.

2 TECHNIKAI ADATOK ÉS JELLEMZÖK

	PW 160 - PW 160C - IP 1600 P	W 170C - IP 1700S
HÁLÓZATI PARAMÉTEREKHálózati feszültség 230 V - 1~50 Hz
Teljesítmény 2,3 kW 2,7 kW
Biztosíték 16 A
VÍZRÁKÖTÉSI PARAMÉTEREKA vezetékes víz maximális hőfoka 50 °C - 122 °F
A vezetékes víz minimális hőfoka 5 °C - 41 °F
Minimális vízfelhasználás 600 l/h - 158 US gph 700 l/h - 185 US gph
A vezetékes víz maximális nyomása	0,8 MPa - 8 bar - 116 psi
Maximális vízfelszívási mélység	0 m - 0 in
MOSÁSI PARAMÉTEREKMaximális vízfelhasználás	480 l/h - 127 US gph	540 l/h - 143 US gph
Maximális nyomás	14 MPa - 140 bar - 2031 psi	15,5 MPa - 155 bar - 2248 psi
Mosópisztolyra gyakorolt erőhatás 24 N	25 N
Zajszint	75 dB (A)	81 dB (A)
Vibráció	1,14 m/s2	2,24 m/s2
TÖMEG ÉS MÉRETHosszúság x szélesség x magasság	38 x 32 x 89 cm - 15 x 13 x 35 in
Tömeg	17 kg - 37 lb	19 kg - 42 lb
Mosószertartály kapacitás	—	1,75 l - 0,46 US gal

A technikai adatok és jellemzők tájékoztató jellegűek. A gyártónak jogában áll a szükségesnek tartott változtatásokat a készüléken végrehajtani.

2.1 ALKATRÉSZEK MEGNEVEZÉSE

Kérem, vegye figyelembe a használati és karbantartási útmutató elején elhelyezett A és D ábrákat.

1. Kapcsoló
2. Hálózati kábel + dugó
3. Nyomásjelző
4. Tisztítószer-tartály dugó (csak PW 170C-IP 1700S)
5. Vízkimeneteli csatlakozó (csak PW 160 - IP1600)
6. Csódob (csak PW 160C - PW 170C - IP 1700S)
7. Magasnyomású tömlő
8. Magasnyomású pisztoly
9. Magasnyomású pisztoly-kar
10. Pisztoly-kar blokkoló billentyű
11. Magasnyomású cső
12. Multifunkciós porlasztófej-ház
13. Csódob tekerögomb és kar (csak PW 160C - PW 170C - IP 1700S)
14. Vízbemeneteli csatlakozó

15. Vízbemeneteli szűrő

16. Kulcs a porlasztó szétszereléséhez

17. Porlasztófej tisztító tú
18. Technikai adatok tábla
19. Magasnyomású cső konzol
20. Magasnyomású pisztoly konzol
21. Hálózati kábel tartó
22. Rotojet (magasnyomású cső) (csak PW 160C - PW 170C - IP 1700S)
23. Magasnyomású mosó/csődob összekötő kábel (csak PW 160C - PW 170C - IP 1700S)
24. Kiegészítő tartó (csak PW 160C - PW 170C - IP 1700S)
25. Figyelmeztető tábla
26. Hökapcsoló
27. „Figyelem" tábla
28. Fogantyú
29. Habosító cső (csak PW 160C - PW 160 - IP 1600)

2.2 BIZTONSÁGI BERENDEZÉSEK

A magasnyomású mosó a következő biztonsági berendezésekkel van ellátva.

a, Hőkioldó

Ez a biztonsági berendezés leállítja a magasnyomású mosó működését, amennyiben az elektromotor túlmelegedne.

A következőképpen járjon el:

- fordítsa a főkapcsolót (1) „0” állásba és húzza ki a hálózati dugót.

- nyomja meg a magasnyomású pisztolykart (9), ezáltal nyomásmentesíti a berendezést;

- várjon 10-15 percet, míg a magasnyomású mosó le nem hül;

- győződjön meg róla, hogy az „ELLENŐRZÉS ÉS CSATLAKOZÁS AZ ELEKTROM HÁLÓZATHOZ” című fejezetben leírtakat figyelembe vette, különös tekintettel az esetlegesen megtört hálózati zsinórra;

- csatlakoztassa a berendezést ismét az elektromos hálózathoz és ismételje meg az indítási folyamatot a „ÜZEMELTETÉS” című fejezetben leírtak alapján;

FIGYELEM

- abban az esetben ha ezen biztonsági berendezés ismételten működésbe lépne, semmiképpe használja többet a magasnyomású mosót, mielőtt azt egy szakember meg nem vizsgálta.

b,nyomáskorlátozó/szabályozó szelep

Ez egy a gyártó által megfelelően kalibrált szelep, mely lehetővé teszi, hogy a pumpált fol visszakerüljön a pumpa szívókörforgásába, megakadályozván veszélyes nyomások keletkezését, amikor elzárja a szórópisztolyt, illetve megpróbálja helyreállítani a megengedettnél nagyobb nyomást.

c, Pisztolykar blokkoló billentyű

Ez egy biztonsági billentyű (10), mely lehetővé teszi a magasnyomású pisztolyon (8) találhat pisztolykar (9) zárt állapotban való rögzítését, hogy ez által elkerüljük a véletlenszerű használatot. (B. ábr.)

2.3 RENDELTETÉSSZERÜ HASZNÁLAT

FIGYELEM

- A magasnyomású mosó kizárólag a következő célokra használható:

• járművek, gépek, épületek, szerszámok stb. hideg vizzel való tisztítása, esetlegesen a gyártó által szállított tisztítószerek hozzáadásával;
• a gyártó által szállított tisztítószer felhasználására;
• vízkő, dugulás eltávolítására csövekből, a gyártó által szállított kiegészítők segítségével;

• tárgyak homokfúvására, a gyártó által szállított kiegészítők segítségével;

• A környezet védelmében, a motorok, járművek, gépek, melyekben motorolaj cirkulál, csak olyan helyen moshatók, ahol lehetséges az olaj szabályszerű elkülönítése.

• A magasnyomású mosó nem alkalmazható emberek, állatok, feszültség alatt álló elektromos eszközök, kényes tárgyak és magának a magasnyomású mosónak a tisztítására.
• A kiegészítők (standard és opcionális) és a felhasznált tisztítószerek csak a gyártó ajánlásá használhatók.
• A magasnyomású mosó nem alkalmazható olyan környezetben, ahol különleges körülmén uralkodnak, mint például robbanékony vagy rozsdásodó környezet.
• Járművek, hajók, repülők fedélzetén való használat esetén kérem forduljon a gyártóhoz, esetlegesen további előírásokra lehet szükség.

Minden egyéb felhasználás nem rendeltetésszerűnek minősül.

A gyártó nem tehető felelőssé a nem rendeltetésszerű használatból adódó károkért.

3 KICSOMAGOLÁS

FIGYELEM

• Kicsomagoláskor kesztyű és védőszemüveg használata kötelező, hogy elkerülje az kéz és a szem sérüléseit.
• A csomagolóanyagokat (zacskó, kapcsok) tartsa távol gyerekektől, mert ezek számukra veszélyforrást jelenthetnek.
• A csomagolóanyag elhelyezése az adott ország normáinak megfelelően kell, hogy történjen.
• Elsősorban a műanyag alapanyagú csomagolóanyagokat, zacskókat ne szórja el környezetében, mert

károsíthatják azt.

- Miután kicsomagolta a magasnyomású mosót, győződjön meg annak sérülésmentességéről. Amennyiben kételkedne a berendezés épsegét illetően, ne használja azt, hanem azonnal forduljon a felhatalmazott szakszervizhez, szakemberhez.

3.1 ADAT- ÉS FIGYELMEZTETŐ TÁBLA

Kérem, vegye figyelembe az útmutató elején elhelyezett A ábrát.

Az adattábla (18) tartalmazza a sorozatszámot és a magasnyomású mosó föbb technika jellemzőit.

A figyelmeztető táblák (29,27) esetleges fennálló veszélyekre hívják fel a figyelmet, melyek a berendezés használatakor fennállhatnak, jelentésüket a következőben írjuk le:

Tilos használni a berendezést jelen útmutató alapos átolvasás nélkül; tilos emberek, állatok, elektromos készülékek és magának a magasnyomású mosónak tisztítására használni a berendezést.

FIGYELEM

• Miután kicsomagolta a berendezést, győződjön meg arról, hogy a fent leírt azonosító táblák a helyükön vannak és olvashatóak. Ellenkező esetben kérem forduljon a viszonteladóhoz, illetve a szakszervizhez, mely jogosult ezek pótlására.
• Amennyiben az azonosító illetve figyelmeztető táblák használat közben megsérülnének, kérem, forduljon a szakszervizhez, mely jogosult ezek pótlására.

3.2 STANDARD FELSZERELTSÉG

Győződjön meg róla, hogy a megvásárolt berendezés csomagolásában megtalálhatók-e a következő elemek:

• magasnyomású mosó
• magasnyomású cső gyorscsatlakozóval (csak PW 160 - IP 1600)
• csódob a magasnyomású tömlővel (csak PW 160C - PW 170C - IP1700S)
  • magasnyomású pisztoly
• magasnyomású cső
  • rotojet (csak PW 160C - PW 170C - IP 1700S)
• habképző cső (csak PW 160C - PW 160 - IP 1600)
• használati és karbantartási útmutató

• zacskó a következőkkel:

• porlasztófej tisztító tú
• vízbemeneteli tömítéstartó csatlakozó
• vízbemeneteli szűrő

- zacskó a következőkkel: (csak PW 160C - PW 170C - IP 1700S)

• kar és fogantyú a csödobhoz (13)
• magasnyomású mosó/csődob összekötő kábel (25)
• kiegészítő tartó (26)

Amennyiben problémák merülnének fel, kérem, forduljon a viszonteladóhoz, vagy a felhatalmazott szakszervizhez.

3.3 OPCIONÁLIS TARTOZÉKOK

A magasnyomású mosó az opcionális tartozékok széles skálájával egészíthető ki.

• homokfúvó cső: felületek csiszolására találták ki, eltünteti a rozsdát, lakkot, lerakódásokat.
• alvázmosó: nehezen hozzáférhető felületekhez
• csőtisztító szonda: csövek, vezetékek dugulásmentesítéséhez
• forgó mosókefe: érzékeny felületek tisztítására
• rotojet: makacs szennyeződések eltávolításához
• habosító cső: a tisztítószer hatékonyabb adagolásához

FIGYELEM

- Nem megfelelő optionális tartozékok árthatnak a berendezésnek és veszélyessé tehetik azt. Csak a gyártó által ajánlott, eredeti optionális tartozékokat használja! Az optionális tartozékok általános leírását, biztonsági figyelmeztetéseit, működésbe helyezését és karbantartását illetőleg kérem, kövesse az azokat kísérő dokumentumokban található leírást.

4.1 TARTOZÉKOK ÖSSZESZERELÉSE

a, Illessze rá a magasnyomású csövet (11) a magasnyomású pisztolyra (8) és csavarja ütközésig.
b, Szerelje fel a kiegészítő tartót (26) a fogantyúra (30); szerelje fel a tekerőgombot és a kart (13) a csődobra (6) (csak PW 160C - PW 170C - IP 1700S)
c, Szerelje fel a kábelt (25) a csődob és a magasnyomású mosó közé, ütközésig tekerve a két gyorscsatlakozót; tekerje le a kívánt tömlömennyiséget, (7) a csődobot a kar (13) segítségével tekerve (csak PW 160C - PW 170C - IP 1700S)
d, Tekerje le a magasnyomású csövet (7), kösse össze a gyorscsatlakozót a vízkimeneteli csatlakozóval (5), csavarja rá és szorítsa meg. (csak PW 160 - IP 1600)
e, Csavarja rá a magasnyomású tömlő (7) végződését (a nem gyorscsatlakozós végződés a PW 160 - IP 1600 típusnál) a magasnyomású pisztoly csavarmenetére (8) és szorítsa meg ütközéséig két 17 mm-es csavarkulccsal (nem tartozék).
f, Helyezze be a vízbemeneteli szűrőt (15) a vízbemeneteli csatlakozóba (14) és csavarozza rá a berendezés vízbemeneteli csatlakozójára.

4.2 ELLENÖRZÉS ÉS CSATLAKOZTATÁS A VÍZHÁLÓZATHOZ

FIGYELMEZTETÉS

• A vízhálózatnak megfelelő víznyomással kell rendelkeznie a magasnyomású mosó üzemeltetéséhez, ennek érdekében kérem, vegye figyelembe a táblázatban megadott technikai adatokat. Bizonytalanság esetén kérem, forduljon szakemberhez.
• A bemenő víz hőmérséklete nem haladhatja meg a 50 °C/122 °F –ot, és nem lehet hidegebb, mint 5 °C/41 °F.
• A hálózati víz nyomása nem haladhatja meg a 8 bar/116 psi-t.
• Ne működtesse a berendezést, ha a vízszívási mélység meghaladja a 0 m/0 ft-t.
• Nem működtesse a berendezést, ha nincs csatlakoztatva a vízhálózathoz.
• Ne működtesse a berendezést sós, vagy szennyezett vízzel. Ha ez mégis megtörténne, a működtesse a berendezést néhány percig tiszta vízzel.

FIGYELEM

- Kérem, vegye figyelembe a vizhálózathoz való csatlakoztatáskor az adott országban érvényes normákat.

4.3 ELLENÓRZÉS ÉS CSATLAKOZTATÁS AZ ELEKTROMOS HÁLÓZATHOZ

FIGYELEM

• Ellenőriztesse szakemberrel, hogy az elektromos hálózat megfelel-e a berendezésen elhelyezett adattáblán (18) feltüntetett adatoknak.
• A hálózati feszültség semmiképpen sem térhet el a táblán feltüntetettektől jobban, mint +/- 5%. A tisztítóberendezés elektromos hálózathoz való csatlakoztatását szakemberrel végeztesse. A berendezés az IEC 60364-1, vagy az adott országban érvényben lévő, ennek megfelelő előírásnak megfelelően kerüljön csatlakoztatásra. A hálózati csatlakozónak rendelkeznie kell földvezetékkel, biztosítékkal (az erre vonatkozó értékeket megtalálja az adattáblán, valamint a technikai adatokat tartalmazó táblázatban). Valamint rendelkeznie kell érintésvédelmi relével, amely 30mA-nél megszakít.
• Amennyiben a hálózati kábel rövid lenne, hosszabbító használata megengedett, megbizonyosodva arról, hogy hossza nem haladja meg a 10 m/32,8 ft lábat, a vezeték keresztmetszete legalább 1,5 m ^m a dugalj és a villásdugó vízhatlan. Hogy mindezen előírásokat be tudja tartani, kérem, forduljon szakemberhez.

A nem megfelelő hosszabbító veszélyes lehet.

5 ÜZEMELTETÉS

FIGYELEM

- A magasnyomású mosó használata körültekintést és figyelmet igényel. Ne engedjük át másnak a használatát, anélkül, hogy megbizonyosodtunk volna arról, hogy az alkalmi felhasználó elolvasta jelen használati és karbantartási útmutatót és ismeri a berendezés működését. A berendezést nem használhatják gyerekek és gyakorlatlan személyek.

• Vegye figyelembe a biztonsági előírásokat, melyeket az opcionális alkatrészek használati és karbantartási útmutatójában olvasott.

• Ne használja a berendezést a következő esetekben:

• A hálózati kábel, vagy más fontos alkatrészek, mint a magasnyomású tömlő, biztonsági berendezések, szórópisztoly, a magasnyomású cső megsérültek.

• A magasnyomású mosó fejre fordult, vagy súlyos ütések érték
• vízveszteség érzékelhető.

Ezekben az esetekben ellenőriztesse a berendezést szakemberrel.

• Különös figyelmet kell szentelni a berendezés használatának, olyan környezetben, ahol moz járművek vannak, melyek megsérthetik, szétlapíthatják a hálózati kábelt, a magas nyomású tömlőt, a magasnyomású pisztolyt...stb.
• A használat közben mindig legyen felügyelet alatt a berendezés és ne hagyja gyerekek közelében. Szenteljen különös figyelmet a berendezésnek, ha azt óvoda, ápoló-, vagy pihenőotthonok közelében használja. Ezekken a helyeken lehetnek gyerekek, idősek, fogyatékkal élők felügyelet nélkül.
• Mielött üzembe helyeznénk a berendezést, helyezzük azt száraz, sima stabil felületre, nehofelboruljon, vagy billegjen.
• Mielött leállítanánk a berendezést, hajtsuk végre a „Leállítás” című fejezetben leírtakat.
• Mielőtt beindítaná a berendezést, húzzon védőfelszerelést, mely megvéd az esetlegesen eltévedt magas nyomású vízsugár által okozott sérülésektől. Ne használjuk a berendezést olyan személyek közelében, akik nem viselnek megfelelő védőöltözetet.
• A magas nyomású vizsugár veszélyes lehet, ha nem rendeltetésszerűen alkalmazzuk. Ne irányítsuk a vizsugarat emberek, állatok, elektromos készülékek, vagy maga a magasnyomású mosó felé.
• Mikor használja, fogja erősen a magasnyomású pisztolyt, mert amikor meghúzza a kart (9) a magasnyomású vízsugár erőhatásának teszi ki a használóját. Ezen erő mértékét a technikai adatok táblázatában olvashatja (1 N=0,1 kg).
• Ne irányítsa a vízsugarat önmaga, vagy más személyek felé, hogy ruhát, vagy cipőt tisztítson.
• A járművek gumiabroncsait nem szabad közelebbről, mint 50 cm/19 in mosni, mert a vízsugá károsíthatja azokat. Az első figyelmeztető jel, hogy az abroncs esetleg sérül, annak elszíneződése.
• Ne irányítsa a vizsugarat azbesztet, vagy más egészségre káros anyagot tartalmazó tárgyak felé.
• Esőben ne használja a berendezést.
• Szenteljen fokozott figyelmet az „Ellenőrzés és csatlakoztatás az elektromos hálózathoz” című fejezetben leírtaknak.
• Szenteljen fokozott figyelmet a "Tisztítószeres üzemeltetés" című fejezetben leírtaknak.

• Ha nem használja, ne hagyja bedugva a hálózati csatlakozóba, valamint bármilyen beavatkozás esetén szintén húzza ki. Pontosabban: állítsa a fökapcsolót (1) „0” állásba, húzza ki a villásdugót az aljzatból, húzza meg a pisztolykart (9), hogy megszüntesse a maradéknyomást és biztosítsa ki a biztonsági kart (10) (B ábra)

• minden esetben, ha csak rövid időre, de felügyelet nélkül hagyja a berendezést

• használat után, mielőtt kitisztítaná, vagy karbantartaná, hagyja teljesen kihülni a berendezést.
• Használat közben soha ne blokkolja a biztonsági kart (9).
• A villásdugót soha ne a hálózati kábelt húzva húzza ki.
• Ne helyezzünk semmiféle átalakító-berendezést a villásdugó és a dugalj közé.
• Mindig tartsa a hálózati kábelt, a hosszabbítókat, a villásdugót, dugaljt szárazon.
• Ha a hálózati kábel megsérül, a veszély elkerülése érdekében, annak cseréjével bizza meg a gyártót vagy a szakszervizt.
• Működés közben soha ne takarja le a berendezést, ne helyezze olyan helyre, ahol nincs biztosítva a ventilláció.
• Ha zárt helyen használja a berendezést, győződjön meg róla, hogy a megfelelő szellőzés biztosítva van.

5.1 BEKAPCSOLÁS ELÖTT

• Tekerje le teljesen a magasnyomású tömlőt (7) a dobról.
• Rögzítsen a vízbemeneteli gyorscsatlakozóra (14) egy vízcsövet egy általános kerti gyorscsatlakozóval.
• Nyissa meg a vízcsapot, ügyelve arra, hogy ne csöpögjön az illesztés sehol.
• Bizonyosodjon meg arról, hogy a fökapcsoló (1) ki vannak kapcsolva („0”) és csatlakoztassa a villásdugót az hálózathoz.
• Állítsa a fökapcsolót (1) „1” állásba.
• Nyomja meg a szórópisztolykart (9) és várjon míg folyamatos vízsugarat nem bocsát ki.
• Állítsa a főkapcsolót (1) „0” állásba és csatlakoztassa a szórópisztolyhoz (14) a magasnyomású csövet

HU

(15) vagy (28), ütközésig tekerve.

5.2 STANDARD (MAGASNYOMÁSÚ) ÜZEMMÓD

• Győződjön meg arról hagy a multifunkciós porlasztófej-ház (12) tisztítószer kibocsátási funkcióban van (lásd: „Tisztítószeres üzemeltetés” fejezet).
• Indítsa újra a magasnyomású mosót, „1” állásba fordítva a fökapcsolót (1), ellenőrizve, hogy a porlasztófej egyenletes sugarat bocsát ki és sehol nem csöpög.

Figyelem: ilyen típusú indítás esetén a berendezés rögtön az indítás után leáll, ha aktiválja a Total Stop gombot.

• Ha ilyen üzemmódban kezdi meg a mosást, elegendő csak a szórópisztoly-kar (9) használata.
• A nyomásjelzőről (3) leolvashatja a nyomást.

5.3 TISZTÍTÓSZERES ÜZEMELTETÉS

FIGYELEM

- A magasnyomású mosót úgy tervezték, hogy ahhoz csak a gyártó által ajánlott tisztító használhatók. Más tisztítószerek használata negatívan befolyásolhatja a berendezés biztonsága Ne lélegezzen be oldószer, benzin, hígító, aceton és éghető olaj tartalmú folyadékot, amennyiben a termék porlasztott állapotban van és erősen gyúlékony, robbanékony és mérgező.

• Olvassa el figyelmesen a tisztítószerhez mellékelt tájékoztatót.
• A tisztítószert biztos helyen, gyerekektől távol tartsa.
• Ha a tisztítószer szembe kerülne, mossa ki bő vizzel, forduljon azonnal orvoshoz. Minden esetben vigye magával a tisztítószer csomagolását.
• Amennyiben lenyelné a folyadékot, ne eröltesse a hányást, forduljon azonnal orvoshoz. Mind esetben vigye magával a tisztítószer csomagolását.
• Miközben a tisztítószertartályt tölti, ügyeljen arra, hogy ne öntse a folyadékot a berendezésre. Ha ez mégis megtörténne, várjon legalább 24 órát, mielőtt újra üzembe helyezi a magasnyomású mosót, hogy az esetlegesen a gépbe jutott folyadék teljesen elpárologhasson.

Az ajánlott tisztítószerek 90%-ig lebomlanak a környezetben.

A tisztítószeres üzemeltetéskor vegye figyelembe a tisztítószer tartályán feltűntetett használati útmutatót.
- Ha a magasnyomású mosó tartályából adagolja a tisztítószert (csak PW 170C - IP 1700S)
- húzza ki a dugót (4) és ügyeljen arra, hogy ne kenje szét a folyadékot, töltse meg a tartályt (max. kapacitást 1,7 L/0,46 US gal) követve a tisztítószer adagolását illető utasításokat.
- állítsa be a multifunkciós porlasztófej-házat (12) a H-1 ábrán jelöltek szerint, majd működtesse a pisztolykart (9) és kezdje meg a tisztítószer adagolását.
- állítsa be a multifunkciós porlasztófej-házat (12) a H-2 ábrán jelöltek szerint, a magasnyomású működtetés befejezéséhez.
- Ha a habosító csövet használja (31) (csak PW 160 - PW 160C - IP 1600), illessze rá a magasnyomású pisztolyra (8) és kapcsolja be a berendezést (a tisztítószer adagolása a vízsugárral együtt automatikusan történik).

5.4 MÜKÖDÉSMEGSZAKÍTÓ (TOTAL STOP)

Ha elengedi a szórópisztoly – kart (9), a magasnyomású mosó automatikusan leáll.

A kar következő megnyomásánál a magasnyomású mosó rendeltetésszerűen újrakezdi a működését.

FIGYELEM

- Emlékeztetjük, hogy ha a berendezés a Total Stop állapotban van, minden funkciója működőképes. Ezért ha felügyelet nélkül hagyná, előbb állítsa a főkapcsolót (1) „0” állásba, húzza ki a villásdugót az aljzatból, húzza meg a pisztolykart (9), hogy megszüntesse a maradéknyomást és biztosítsa ki a biztonsági kart (10) (B ábra).

6 KIKAPCSOLÁS ÉS HASZNÁLATON KÍVÜLI ÁLLAPOT

Ha befejezte a mosást kezdje meg a berendezés leállítását és helyezze üzemen kívüli magasnyomású mosót.

6.1 KIKAPCSOLÁS

• Zárja el teljesen a vízcsapot.

• Távolítsa el az összes vizet a berendezésből oly módon, hogy néhány másodpercig még nyomva tartja a magasnyomású pisztoly-kart (9).
• Allítsa a fökapcsolót (1) „0” állásba.
• Húzza ki a villásdugót az aljzatból.
• Húzza meg a pisztolykart (9), hogy megszüntesse a magasnyomású tömlőben (7) lévő maradéknyomást.
• Tekerje fel a hálózati kábelt (2) és tegye a tartójába (21).
  • Várja meg, míg kihül a berendezés.

FIGYELEM

• Ha lehült a berendezés, a következőkre fordítson figyelmet:
• ne hagyja örizetlenül a magasnyomású mosót, ha a közelben gyerekek tartózkodnak;
• olyan helyen hagyja a berendezést, ahol nem borulhat fel;
• ne hagyja gyúlékony anyagok közelében.

6.2 HASZNÁLATON KÍVÜLI ÁLLAPOT

- Tekerje fel a magasnyomású tömlöt (7), elkerülve az esetleges megtöréseket.

- Óvatosan tekerje fel a hálózati kábelt (2).

- Helyezze el a berendezést egy száraz és tiszta helyen, ügyelve arra, hogy a háló magasnyomású tömlő ne sérüljenek.

FIGYELMEZTETÉS

- A magasnyomású mosó nem állja a jeget.

Hideg helyeken, hogy elkerülje a berendezés belsejében a jégképződést, miután végrehaj „Kikapcsolás” című fejezetben leírtakat, fújjon bele jégoldót (autóiparban használatos), de előbb bizonyosodjon meg szakember segítségével arról, hogy a termék nem károsítja a magasnyomású pumpa tömítéseit.

Hideg környezetben, ha nem tudta megóvni a berendezést, ahogy az előbb leírtuk, beindítás előtt vigye meleg helyre, megfelelő ideg ahhoz, hogy a belsejében keletkezett jegesedés felolvadhasson.

Ezen egyszerű előírások figyelmen kívül hagyása komoly károkat okozhat a berendezésben.

7 TISZTÍTÁS ÉS KARBANTARTÁS

FIGYELEM

• Bármilyen tisztítási és karbantartási munka megkezdése előtt kövesse a „Kikapcsolás” című fejezetben leírtakat, különös tekintettel a hálózati kapcsolat megszűntetésére.
• A berendezés épségének megőrzése érdekében csak eredeti, a gyártó által szállított, vagy általa engedélyezett alkatrészeket használjon
• A gumicsövek, csatlakozók, a magasnyomású cső fontosak a biztonság szempontjából: csak a gyártó által ajánlottakat használja.

7.1 ÁLTALÁNOS KARBANTARTÁS

Kövesse a „Kikapcsolás” című fejezetben és a következő táblázatban leírtakat-

KARBANTARTÁSI IDŐSZAK BEAVATKOZÁS
Minden használatkor • Hálózati kábel, magasnyomású tömlő, csatlakozók, szórópisztoly, magasnyomású cső ellenőrzése.Amennyiben ezek közül bármelyik hibásnak bizonyulna, ne használja berendezést és kérje ki szakember véleményét.
Hetente • A vízbemeneteli szűrő (15)	tisztítása.A tisztításhoz elegendő a szűrőt vízsugár alá tartani, vagy porlasztott vízz átfújatni. Bonyolultabb esetben használjon vízkőoldót, vagy a cseréhez forduljon a szervizhez.
Havonta • Porlasztófej tisztítása.	Ehhez legtöbbször elegendő a porlasztófej tisztító tűt (17) a fej nyílásába bevezetni. Amennyiben nem sikerül megfelelő eredményt elérni, cserélje ki a fejet, e mellékelt 16-os kulcsot használva. Cserealkatrész vásárlásához forduljon szakservizhez.

FIGYELMEZTETÉS

- A használat közben a berendezés nem lehet túl hangos és nem észlelhető sem olaj, sem vízcsepegés. Ha mégis, ellenőriztesse a berendezést szakemberrel.

7.2 RENDKÍVÜLI KARBANTARTÁS

• Csak szakember végezheti el!

Elvégzéséhez kövesse a táblázat utasításait.

KARBANTARTÁSI IDŐSZAK BEAVATKOZÁS

Minden 100 órában Hidraulikus pumpa ellenőrzésePumpa rögzítésének ellenőrzése

Minden 200 órában A pumpa olajcseréjeA pumpa szívó-fúvó szelepeinek ellenőrzéseA pumpát rögzítő csavarok ellenőrzéseSzabályzó szelep ellenőrzéseBiztonsági berendezések ellenőrzése

FIGYELMEZTETÉS

- Az adatok tájékoztató jellegűek.

8 A BERENDEZÉS SZÉTSZERELÉSE, LESELEJTEZÉSE

A berendezés leselejtezését csak szakavatott ember végezheti el, az adott ország rendeleteinek figyelembevételével.

Az adattáblán (18) szereplő, áthúzott szemetest ábrázoló szimbólum — azt jelzi, hogy a berendezés nem minősül háztartási hulladéknak.

További információkért forduljon a helyi szakavatott szervizhez, hulladék-feldolgozó céghez, vagy a viszonteladójához.

FIGYELEM

- Ha úgy dönt, hogy többé már nem használja a berendezést, tegye használhatatlanná az elektromos csatlakozókábel eltávolításával. Győződjön meg róla, hogy a balesetveszélyes alkatrészekem ártalmatlanná tette-e, különösen azokra az alkatrészekre gondoljon, melyeket a gyermekek esetleg játéknak vélhetnek.

9 MEGHIBÁSODÁS, OKOK, ELHÁRÍTÁS

FIGYELEM

- Mielőtt végrehajtaná ezen utasításokat, kövesse a „Kikapcsolás” című fejezetben leírtakat. Amennyiben nem sikerülne helyreállitani a magasnyomású mosó működését az alábbi táblázat segítségével, kérem, forduljon szakemberhez.

MEGHIBÁSODÁS OKOK	ELHÁRÍTÁS
Amikor a főkapcsolót (1) „1” pozícióba állítja, a berendezés nem indul el. Emlékezzen a „üzemeltetés leállítása” (Total Stop) című fejezetben leírtakra.	Működésbe lépett egy bizto n s á gi berendezés a rendszerben, melyre e mosó rá van csatlakoztatva. (biztosíték, biztonsági kapcsoló)A hálózati csatlakozó nincs rendesen bedugva.	Állítsa helyre e biztonsági berendezést. Ha újból működésbe lépne, ne használja a gépet addig, míg azt egy szakember nem ellenőrzi.Húzza ki, majd dugja be újból a hálózati csatlakozót-
A mosó nagyon vibrál és zajos.	A szűrő/tömítés (15), ill. a vízbemeneti csatlakozó belső szűrője elpiszkolódott.Nem megfelelő a vízellátás.	Hajtsa végre a „rendkívüli” és az „általános karbantartás” című fejezetben leírtakat.Ellenőrizze, hogy a vízcsap teljesen nyitva van-e, valamint, hogy a víznyomás megfelel-e a „technikai adatok című táblázatban leírtaknak.”
A mosó nem éri el a maximális nyomást.	A multifunkciós porlasztófej-ház (12) „alacsony nyomás” állásban van (H-1 ábra)A porlasztófej elhasználódott.	Forgassa a porlasztófej-házat az H-1 ábrán jelöltek szerint.Cserélje ki a fejet az „általános karbantartás” című fejezetben leírtak szerint.
Elégtelen tisztítószer-kibocsátás.	A multifunkciós porlasztófej-ház (12) nin cs „alacsony nyomás” állásban. (H-1 ábra)A tisztítószer túl sűrű.Nincs a tartályban folyadék.	Forgassa a porlasztófej-házat az H-1 ábrán jelöltek szerint.Használjon a gyártó által ajánlott tisztítószert és a leírás alapján megfelelően hígítsa.Töltsön folyadékot a tartályba.
A porlasztófejből nem jön víz.	Vízhiány van.Eltömődött a fej.	Ellenőrizze, hogy a vízcsap teljesen nyitva van-e.Tisztítsa és/vagy cserélje ki a fejet az „általános karbantartás” című fejezetben leírtak szerint.
A mosó leáll működés közben.	Működésbe lépett egy bizto n s á gi berendezés a rendszerben, melyre e mosó rá van csatlakoztatva. (biztosíték, biztonsági kapcsoló)Működésbe lépett a hőkapcsoló.	Állítsa helyre e biztonsági berendezést. Ha újból működésbe lépne, ne használja a gépet addig, míg azt egy szakember nem ellenőrzi.Járjon el a „biztonsági berendezé-sek” című fejezet alapján.
Amikor a főkapcsolót (1) „1” pozícióba állítja, a berendezés zúg, de nem indul el.	Az elektromos hálózat és/vagy a hosszabbító nem megfelelő.	Járjon el az „Ellenőrzés és csatlakoztatás az elektromos hálózathoz” című fejezetben leírtak szerint.

HU

IXA gépet a legmodernebb gyártási technológia szerint tervezték és állították össze. A Gyártó termékeire magán és hobby használat esetén a vásárlástól számított 24 hónapos garanciát vállal. Professzionális rohasználat esetén a garanciális időszak 12 hónapra korlátozódik.

Garanciális feltételek

1) A garancia a vásárlás időpontjától érvényes. A gyártó cég értékesítési és szervizhálózatán keresztül ingyenesen kicseréli, az anyag-, megmunkálási vagy gyártási hibás alkatrészeket. A garancia nem vonja meg a vevő polgári törvénykönyvben előírt, az értékesített áru hibájának vagy hiányosságának következményeivel kapcsolatos jogait.

2) A szakemberek a munka megszervezéséhez szükséges időt figyelembe véve a lehető leghamarabb elvégzik a szükséges beavatkozást.

3) A garanciális javítás igényléséhez az erre felhatalmazott személyhez el kell juttatni az alábbi garanciajegyet, minden adatot kitöltve, a viszonteladó által lepecsételve, valamint mellékelni kell a vásárlást igazoló számlát vagy adóhatóság által előírt blokkot, amely a vásárlás idópontját igazolja.

4) A garancia érvényét veszti az alábbi esetekben: - a karbantartás nyilvánvaló hiánya.

- a termék nem megfelelő és helytelen használata.

- nem megfelelő kenőanyag vagy üzemanyag használata.

- nem eredeti alkatrész vagy tartozék használata.

- arra fel nem hatalmazott személy valamilyen beavatkozást végzett a gépen.

5) A Gyártó cég kizárja a garanciából a fogyóanyagokat és a normal működési kopásnak kitett alkatrészeket.

6) A garancia kizárja a termék frissítését és feljavítását

7) A garanciális idő alatt szükséges beállítás és karbantartás nem tartozik a garancia körébe

8) A szállítás közben esetlegesen bekövetkező kárt haladéktalanul jelezni kell a fuvarozónak garanciális jogvesztés terhe mellett

9) A garancia nem fedezi az esetleges közvetlen vagy közvetett személyi vagy anyagi károkat, melyek oka a gép meghibásodása vagy a gép hosszú ideig tartó használaton kívül helyezése.

МОДЕЛЬ - TÍPUS DATA - DATA

НОМЕР СЕРИИ SOROZATSZÁM

ПРИОБРЕТЕНО ГОСПОДИНОМ - VÁSÁRLÓ NEVE

ДИЛЕР - МÁRKAKERESKEDŐ

FIGYELEM! - A jelen kézikönyvet a gép teljes élettartama idején a géppel együtt kell tárolni

Emak® SPA
