BEDIENUNGSANLEITUNG IP 1700S Emak

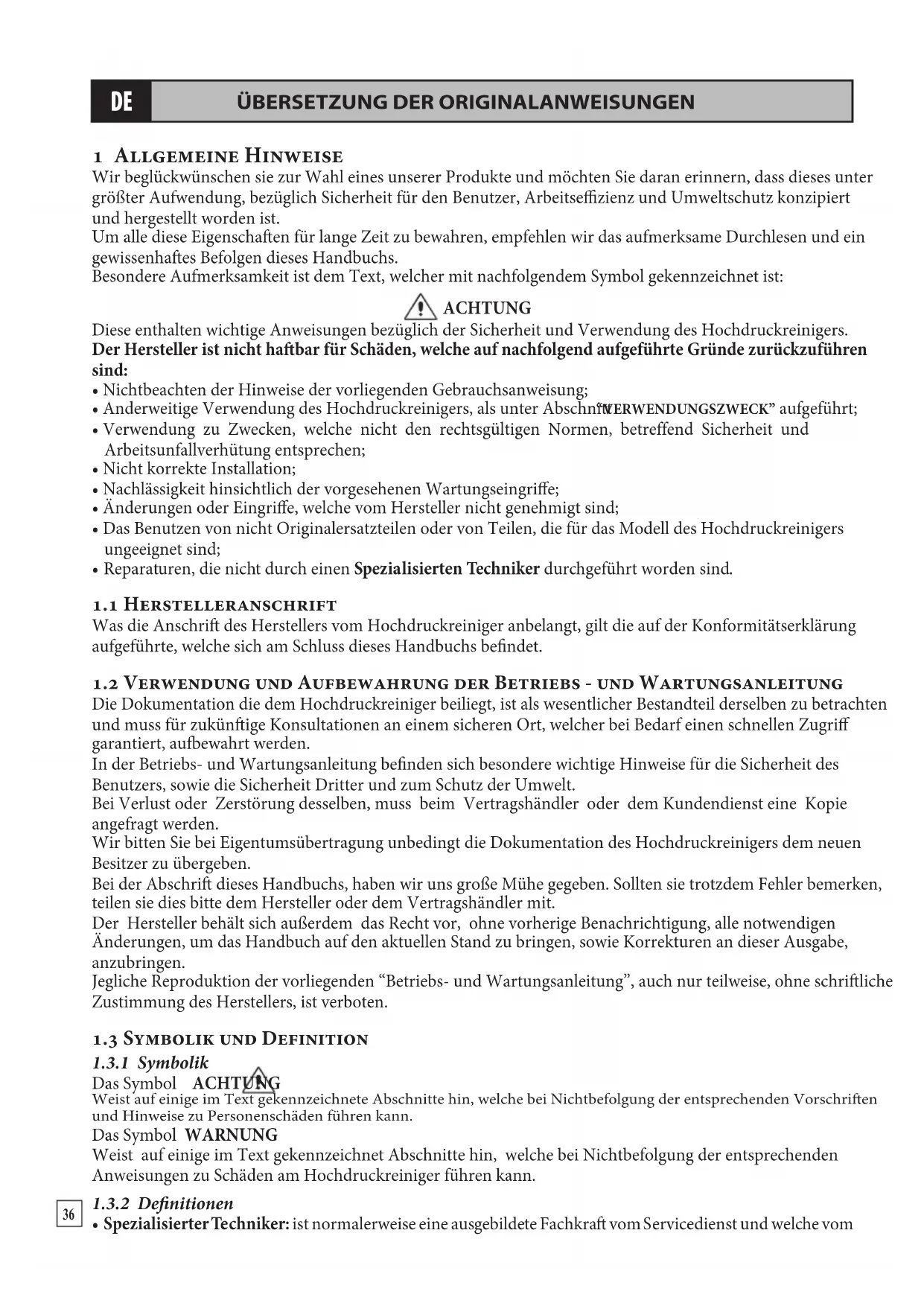

1 ALLGEMEINE HINWEISE

Wir beglückwünschen sie zur Wahl eines unserer Produkte und möchten Sie daran erinnern, dass dieses unter größter Aufwendung, bezüglich Sicherheit für den Benutzer, Arbeitseffizienz und Umweltschutz konzipiert und hergestellt worden ist.

Um alle diese Eigenschaften für lange Zeit zu bewahren, empfehlen wir das aufmerksame Durchlesen und ein gewissenhaftes Befolgen dieses Handbuchs.

Besondere Aufmerksamkeit ist dem Text, welcher mit nachfolgendem Symbol gekennzeichnet ist:

ACHTUNG

Diese enthalten wichtige Anweisungen bezüglich der Sicherheit und Verwendung des Hochdruckreinigers. Der Hersteller ist nicht haftbar für Schäden, welche auf nachfolgend aufgeführte Gründe zurückzuführen sind:

• Nichtbeachten der Hinweise der vorliegenden Gebrauchsanweisung;
• Anderweitige Verwendung des Hochdruckreinigers, als unter Abschnif“WERWENDUNGSZWECK“ aufgeführt;
• Verwendung zu Zwecken, welche nicht den rechtsgültigen Normen, betreffend Sicherheit und Arbeitsunfallverhütung entsprechen;
• Nicht korrekte Installation;
• Nachlässigkeit hinsichtlich der vorgesehenen Wartungseingriffe;
• Änderungen oder Eingriffe, welche vom Hersteller nicht genehmigt sind;
• Das Benutzen von nicht Originalersatzteilen oder von Teilen, die für das Modell des Hochdruckreinigers ungeeignet sind;
• Reparaturen, die nicht durch einen Spezialisierten Techniker durchgeführt worden sind.

1.1 HERSTELLERANSCHRIFT

Was die Anschrift des Herstellers vom Hochdruckreiniger anbelangt, gilt die auf der Konformitätserklärung aufgeführte, welche sich am Schluss dieses Handbuchs befindet.

1.2 VERWENDUNG UND AUFBEWAHRUNG DER BETRIEBS - UND WARTUNGSANLEITUNG

Die Dokumentation die dem Hochdruckreiniger beiliegt, ist als wesentlicher Bestandteil derselben zu betrachten und muss für zukünftige Konsultationen an einem sicheren Ort, welcher bei Bedarf einen schnellen Zugriff garantiert, aufbewahrt werden.

In der Betriebs- und Wartungsanleitung befinden sich besondere wichtige Hinweise für die Sicherheit des Benutzers, sowie die Sicherheit Dritter und zum Schutz der Umwelt.

Bei Verlust oder Zerstörung desselben, muss beim Vertragshändler oder dem Kundendienst eine Kopie angefragt werden.

Wir bitten Sie bei Eigentumsübertragung unbedingt die Dokumentation des Hochdruckreinigers dem neuen Besitzer zu übergeben.

Bei der Abschrift dieses Handbuchs, haben wir uns große Mühe gegeben. Sollten sie trotzdem Fehler bemerken, teilen sie dies bitte dem Hersteller oder dem Vertragshändler mit.

Der Hersteller behält sich außerdem das Recht vor, ohne vorherige Benachrichtigung, alle notwendigen Änderungen, um das Handbuch auf den aktuellen Stand zu bringen, sowie Korrekturen an dieser Ausgabe, anzubringen.

Jegliche Reproduktion der vorliegenden “Betriebs- und Wartungsanleitung”, auch nur teilweise, ohne schriftliche Zustimmung des Herstellers, ist verboten.

1.3 SYMBOLIK UND DEFINITION

1.3.1 Symbolik

Das Symbol ACHTUNG

Weist auf einige im Text gekennzeichnete Abschnitte hin, welche bei Nichtbefolgung der entsprechenden Vorschriften und Hinweise zu Personenschäden führen kann.

Das Symbol WARNUNG

Weist auf einige im Text gekennzeichnet Abschnitte hin, welche bei Nichtbefolgung der entsprechenden Anweisungen zu Schäden am Hochdruckreiniger führen kann.

1.3.2 Definitionen

- Spezialisierter Techniker: ist normalerweise eine ausgebildete Fachkraft vom Servicedienst und welche vom

Vertragshändler befugt ist, außerordentliche Wartung und Reparaturen am Hochdruckreiniger vorzunehmen. Die Eingriffe an den elektrischen Teilen, müssen durch einen spezialisierten Techniker, welcher auch ein qualifizierter Elektriker ist, durchgeführt werden. Mit anderen Worten, eine fähige und ausgebildete Person, welche in der Lage ist, "nach allen Regeln der Kunst" und im Einvernehmen mit den geltenden Rechtsvorschriften des Landes in welchem der Hochdruckreiniger installiert ist, zu überprüfen, installieren und reparieren.

• Total-Stop: Vorrichtung welche die Funktion des Hochdruckreiniger, bei jedem Loslassen des Hebels der Spritzpistole, zum Stillstand bringt.
• By-pass: man identifiziert dieses besondere Funktionieren des Hochdruckreinigers, dass man während der normalen Anwendung desselben, durch das Loslassen des Hebels der Spritzpistole, erhält. Unter solchen Bedingungen, zeigt der Druckanzeiger keinen Druck an und Dank des Überdruckventils fließt das angepumpte Wasser zum Wasseransaugen zurück.
• Easy-Start: Vorrichtung welche das Anlassen des Hochdruckreinigers erleichtert und zwar durch Vermindern des Drucks in den ersten Betriebsmomenten.

2 TECHNISCHE EIGENSCHAFTEN UND TECHNISCHE DATEN

	PW 160 - PW 160C - IP 1600 PW 170C - IP 1700S
STROMANSCHLUSSVersorgungsnetz 230 V - 1~50 Hz
Aufgenommene Leistung 2,3 kW 2,7 kW
Sicherung 16 A
WASSERANSCHLUSSMax. Temperatur der Wasserzufuhr 50 °C - 122 °F
Minimale Temperatur der Wasserzufuhr 5 °C -	41 °F
Minimale Förderleistung der Wasserzufuhr 600 l/h - 158 US gph 700 l/h - 185 US gph
Max. Druck der Wasserzufuhr	0,8 MPa - 8 bar - 116 psi
Max. Füllungs-Tiefe	0 m - 0 in
LEISTUNGENFörderleistung	480 l/h - 127 US gph	540 l/h - 143 US gph
Max. Druck	14 MPa - 140 bar - 2031 psi	15,5 MPa - 155 bar - 2248 psi
Reaktionskraft auf Spritzpistole	24 N	25 N
Niveau des Schalldrucks	75 dB (A)	81 dB (A)
Vibrationen, die auf die Arme des Bedieners übertragen werden	1,14 m/s2	2,24 m/s2
GEWICHT UND ABMESSUNGENLänge x Breite x Höhe	38 x 32 x 89 cm - 15 x 13 x 35 in
Gewicht	17 kg - 37 lb	19 kg - 42 lb
Reinigungsmittelbehälter	—	1,75 l - 0,46 US gal

Die Eigenschaften und technischen Daten sind rein hinweisend. Der Hersteller behält sich das Recht vor, alle Abänderungen am Gerät vorzunehmen, die ihm zweckmäßig erscheinen.

2.1 KENNZEICHNUNG DER BESTANDTEILE

Bitte auch die Abbildungen von A bis D, welche sich am Anfang der Betriebs- und Wartungsanleitung befinden, beachten.

1. Schalter
2. Stromkabel + Stecker
3. Druckanzeiger
4. Einfüllstopfen für den Reinigungsmitteltank (nur PW 170C - IP 1700S)
5. Anschluss Wasserausgang (nur PW 160 - IP 1600)
6. Schlauchaufwickler (nur PW 160C - PW 170C - IP 1700S)
7. Hochdruckschlauch
8. Spritzpistole
9. Hebel der Spritzpistole
10. Sicherheitsverschluss für den Hebel der Spritzpistole
11. Strahlrohr
12. Mehrfach einstellbarer Düsenträgerkopf
13. Drehgriff und Hebel Schlauchaufwickler (nur PW 160C - PW 170C - IP 1700S)
14. Wasseransauganschluss
15. Wasseransaugfilter

16. Sechskantschlüssel, um die Düsen abzumontieren

17. Nadel zum Reinigen der Düse

18. Typenschild
19. Unterbringung Strahlrohr
20. Unterbringung Spritzpistole
21. Haltevorrichtung, um das Stromkabel aufzuwickeln
22. Rotojet (nur PW 160C - PW 170C - IP 1700S)
23. Verbindungsschlauch Hochdruckreiniger/ Schlauchaufwickler (nur PW 160C - PW 170C - IP 1700S)
24. Halterung Zubehörteile (nur PW 160C - PW 170C - IP 1700S)
25. Achtungsschild
26. Wärmeschutzschalter
27. Hinweisschild
28. Lenkstange
29. Schaumerzeugendes Strahlrohr (nur PW 160C - PW 160 - IP 1600)

2.2 SICHERHEITSVORRICHTUNGEN

Der Hochdruckreiniger ist mit den nachfolgend aufgezeigten Sicherheitsvorrichtungen ausgestattet.

a) Stromkonstantschutz

Hierbei handelt es sich um eine Vorrichtung, welche den Hochdruckreiniger, im Falle von einer Stromüberabsorption, zum Stillstand bringt.

In diesem Fall wie folgt vorgehen:

• den Hauptschalter (1) auf Pos. "0" bringen und den Stecker aus der Steckdose ziehen;
• den Hebel der Spritzpistole (9) drücken, um den eventuellen Restdruck abzulassen.:
• 10÷15 Min. zuwarten, damit der Hochdruckreiniger abkühlen kann;
• Überprüfen, ob die vorgeschriebenen Anweisungen, unter AbschnittÜBERPRÜFUNG UND ANSCHLUSS AN DAS STROMNETZ" eingehalten worden sind. Vor allem hinsichtlich der eventuell benutzten Verlängerung.
• Den Stecker wieder in die Steckdose einstecken und den Vorgang zur Inbetriebsetzung, siehe Abschnitt "BETRIEB", wiederholen.

ACHTUNG

- Im Falle von mehrmaligem Eingreifen dieser Sicherungsvorrichtung darf der Hochdruckreiniger auf keinen Fall benutzt werden, bevor er durch einen spezialisierten Techniker überprüft worden ist.

b) Begrenzungsventil/Druckreglerventil

Hierbei handelt es sich um ein Ventil, welches zweckmäßig vom Hersteller geeicht wird. Dieses ermöglicht das Einstellen des Betriebsdrucks und erlaubt der gepumpten Flüssigkeit zur Ansaugvorrichtung der Pumpe zurückzulaufen, so dass das Auftreten von gefährlichen Druckverhältnissen verhindert wird, wenn man die Spritzpistole schließt oder versucht, Druckwerte vorzugeben, die den maximal zulässigen Wert überschreiten.

c) Sicherheitsvorrichtung zur Blockierung des Spritzpistolenhebels

Hierbei handelt es sich um einen Sicherheitsverschluss (10), der es ermöglicht den Hebel (9) der Spritzpistole (8) in geschlossener Position zu blockieren und somit unbeabsichtigte Funktionstätigkeiten verhindert (siehe auch Abb. B).

2.3 VERWENDUNGSZWECK

ITUNG

- Der Hochdruckreiniger ist ausschließlich zum Gebrauch von nachfolgend aufgeführten Eingriffen vorgesehen:

• Reinigung mit kaltem Wasser von Fahrzeugen, Geräten, Gebäuden, Werkzeugen etc., eventuell mit vom Hersteller vorgesehenen Reinigungsmitteln versetzt;
• Verteilung der vom Hersteller vorgesehenen Reinigungsmittel;
• Entkalkung und Befreiung von verstopften Rohrleitungen, mittels der extra vom Hersteller vorgesehenen Zubehörteilen;

• Hydro-Sandstrahlung von Gegenständen, mittels des vom Hersteller vorgesehenen Zubehörs;

• Zum Schutze der Umwelt, darf das Reinigen von Fahrzeug-Motoren oder Geräten, welche einen hydraulischen Kreislauf enthalten, nur in Räumlichkeiten mit einem geeigneten Ölabscheider durchgeführt werden.

• Der Hochdruckreiniger darf nie zur Reinigung von Personen, Tieren, unter Spannung stehenden Elektrogeräten, empfindlichen Gegenständen, oder zur Reinigung des Hochdruckreinigers selbst, eingesetzt werden.
• Die Zubehörteile (Standard und Option) und die Reinigungsmittel, die mit dem Hochdruckreiniger verwendet werden, sollen dem Typ entsprechen, die vom Hersteller zugelassen sind.
• Der Hochdruckreiniger ist nicht für den Gebrauch in Umgebungen besonderer Art, die z.B. korrodierende oder explosionsgefährdete Bedingungen aufweisen, geeignet.
• Bei Verwendung an Bord von Fahrzeugen, Schiffen oder Flugzeugen, wenden sie sich an den Servicedienst des Herstellers, da zusätzliche Anordnungen notwendig sein können.

Jegliche anderweitige Verwendung ist als unzulässig zu betrachten.

Der Hersteller kann für unzweckmäßige oder fehlerhafte Verwendung nicht haftbar gemacht werden.

3 Das Auspacken

ITUNG

• Während den Auspackungsarbeiten, um Verletzungen an Händen und Augen zu vermeiden, Schutzhandschuhe, sowie Schutzbrille tragen.

• Die Teile der Verpackung (Plastiktüten, Klammern usw.) dürfen nicht in Reichweite von Kindern zurückgelassen werden, da diese eine Gefahrenquelle darstellen.

• Die Beseitigung der Verpackungsteile muss man nach den geltenden Rechtsvorschriften des jeweiligen Landes, in welchem der Hochdruckreiniger installiert ist, durchgeführt werden. Insbesondere dürfen die Plastiktüten und das Verpackungsmaterial aus Plastik nicht in der Umwelt zurückgelassen werden, da dies zu Umweltverschmutzung füh

• Vergewissern sie sich nach dem Auspacken des Hochdruckreinigers, ob dieser vollständig ist. Im Zweifelsfalle den Hochdruckreiniger nicht verwenden, sondern sich an den Vertragshändler wenden, der ihn von einem spezialisierten Techniker prüfen lassen wird.

3.1 KENNZEICHNUNGS - UND HINWEISSCHILDER

Beachten sie bitte auch die Abbildung A, die sich am Anfang der Betriebs- und Wartungsanleitung befindet Das Kennzeichnungsschild (18) trägt die Seriennummer und die technischen Haupteigenschaften des Hochdruckreinigers.

Die Hinweisschilder informieren über eventuellen Gefahren während des Gebrauchs des Hochdruckreinigers und ihre Bedeutung wird weiter erklärt.

• Das Hinweisschild (29) informiert über das Anwendungsverbots des Hochdruckreinigers, vor dem aufmerksamen Durchlesen der Betriebs- und Wartungsanleitung.
• Das Achtungsschild (27) informiert über das Anwendungsverbots des Hochdruckreinigers zur Reinigung von Personen, Tieren, Elektrogeräten und dem Hochdruckreiniger selbst.

ACHTUNG

• Nach dem Auspacken des Hochdruckreinigers überprüfen, ob das Kennzeichnungsschild und die Hinweisschilder vorhanden und lesbar sind. Im gegenteiligen Fall wenden sie sich, für deren Wiederanbringung an den Vertragshändler oder an eine ermächtige Servicestelle.
• Sollten während der Verwendung das Kennzeichnungsschild oder die Warnschilder beschädigt oder unleserlich werden, wenden sie sich bitte, zur Wiederanbringung an den Vertragshändler oder an eine ermächtige Servicestelle.

3.2 STANDARDAUSSTATTUNG

Vergewissern Sie sich, daß in der Verpackung des erworbenen Produktes die folgenden Elementen enthalten sind:

• Hochdruckreiniger;
• Hochdruck-Auslassrohr mit Schnellanschluss (nur PW 160 - IP 1600);
• Schlauchaufwickler, vollständig mit Hochdruck-Auslassrohr (nur PW 160C - PW 170C - IP 1700S);
• Spritzpistole;
• Strahlrohr;
  • Rotojet (nur PW 160C - PW 170C - IP 1700S);
• Schaumerzeugendes Strahlrohr (nur PW 160 - PW 160C - IP 1600);
  • Bedienungsanleitung;
• Beutel mit folgenden Zubehörteilen:
• Schlüssel zum Abmontieren der Strahlrohrdüse,
• Nadel zum Reinigen der Düse,
• Anschluss Schlauchtülle Wassereingang,
• Wasseransaugfilter;

- Ein Beutel mit folgendem Inhalt (nur PW 160C - PW 170C - IP 1700S):

- Drehgriff und Hebel Schlauchaufwickler (13),

- Verbindungsschlauch Hochdruckreiniger/Schlauchaufwickler (25),

- Halterung Zubehörteile (26).

Bei jeglichen Problemen wenden sie sich an den Vertragshändler oder an eine ermächtige Servicestelle.

3.3 SONDERZUBEHÖR

Es ist möglich, die Standardausstattung des Hochdruckreinigers mit der nachfolgend aufgeführten reichhaltigen Produktpalette zu bereichern:

• Sandstrahler: gedacht um Oberflächen zu schleifen, wobei man Rost, Lackierungen, Verkrustungen, usw. entfernt;
• Rohr-Reinigungssonde: gedacht um Rohre und Leitungen von Verstopfungen zu befreien;
• Karosserieunterbau-Strahler: gedacht, um schwer zugängliche Zonen zu erreichen;
• Rotierende Waschbürste: gedacht für die Reinigung von empfindlichen Oberflächen;
• Rotojet: gedacht um hartnäckige Verschmutzungen zu entfernen;
• Schaum-Strahlrohr: gedacht für eine wirkungsvollere Verteilung des Reinigungsmittels;

ACHTUNG

- Ungeeignete Zubehörteile beeinträchtigen den Betrieb des Hochdruckreinigers und können das Gerät gefährlich machen. Nur Original-Zubehörteile benutzen, die vom Hersteller empfohlen werden. Für Allgemeine Hinweise, Sicherheitshinweise, Montage und Wartung von Zubehörteilen siehe entsprechende Unterlagen.

4 INSTALLATION

Siehe auch Abbildung A am Anfang dieser Betriebs- und Wartungsanweisung.

4.1 MONTAGE DER ZUBEHÖRTEILE

a) Das Strahlrohr (11) mit der Spritzpistole zusammenstecken (8) und bis zum Anschlag festschrauben.
b) Die Halterung für die Zubehörteile (26) an der Lenkstange (30) montieren; den Drehgriff und den Hebel (13) auf dem Schlauchaufwickler montieren (6) (nur PW 160C - PW 170C - IP 1700S).
c) Den Schlauch (25) zwischen dem Schlauchaufwickler und dem Hochdruckreiniger montieren, indem man die beiden Anschlusstücke mit dem Schnellanschluss bis zum Anschlag spannt; so viel Schlauch (7) wie notwendig ist, abwickeln, indem man den Schlauchaufwickler unter Zuhilfenahme des Drehgriffes (13) dreht (nur PW 160C - PW 170C - IP 1700S)
d) Den Hochdruckschlauch abrollen (7), den Schnellverschlussanschluss in das Anschlusstück des Wasserausgangs einfügen (5), festschrauben und spannen (nur PW 160 - IP 1600).
e) Das äußere Ende des Hochdruckrohres (7) (Seite ohne Schnellanschluss bei PW 160 - IP 1600) auf dem Gewinde der Spritzpistole (8) aufschrauben und mit zwei 17 mm Maulschlüsseln (nicht in der Ausstattung).
f) Den Wasseransaugfilter (15) in das Anschlusstück der Wasseransaugung (14) einfügen und am Wassereingangsanschluss des Hochdruckreinigers festschrauben.

4.2 ÜBERPRÜFUNG UND ANSCHLUSS AN DAS WASSERVERSORGUNGSNETZ WARNUNG

• Die Wasserversorgung muss so ausgelegt sein, dass eine geeignete Förderleistung des Hochdruckreinigers gewährleistet wird. Siehe dazu die Werte die in der Tabelle der technischen Daten angegeben sind. Im Zweifelsfall einen spezialisierten Techniker kontaktieren.
• Den Hochdruckreiniger nicht mit Wasser von einer Temperatur über 50°C/122°F oder unter 5°C/41°F speisen.
• Der Speisewasserdruck darf niemals 8 bar/116 psi überschreiten.
• Den Hochdruckreiniger nicht mit einer Füllungstiefe die höher als 0 m/0 ft liegt laufen lassen.
• Den Hochdruckreiniger nicht ohne Wasserversorgung laufen lassen.
• Den Hochdruckreiniger niemals mit Brackwasser bzw. verunreinigtem Wasser speisen. Sollte dieses passieren, muß man den Hochdruckreiniger einige Minuten lang mit sauberem Wasser laufen lassen.

ACHTUNG

• Die im Installationsland des Hochdruckreinigers gültigen Vorschriften über den Anschluss an das Wassernetz beachten.

4.3 ÜBERPRÜFUNG UND ANSCHLUSS AN DAS STROMVERSORGUNGSNETZ

ACHTUNG

• Durch einen spezialisierten Techniker überprüfen lassen, ob die Stromversorgung den Daten des Typenschildes (18) am Hochdruckreiniger entspricht. Insbesondere darf der auf dem Typenschild angegebene Spannungswert nicht mehr als ± 5% abweichen.
• Der Hochdruckreiniger muss von einem qualifizierten Fachelektriker unter Beachtung der Norm IEC 60364-1 oder äquivalenter im Verwendungsland gültigen Normen an das Stromnetz angeschlossen werden. Insbesondere muss die Steckdose, an die der Hochdruckreiniger angeschlossen wird, über eine Erdungsleitung, eine angemessene Sicherung (siehe Wert auf dem Typenschild und die Werte, die in der Tabelle unter technischen Daten angegeben sind) verfügen, und von einem Magnet-Thermo-Differentialschalter mit Empfindlichkeit nicht über 30 mA abgesichert werden.
• Bei einem zu kurzen Versorgungskabel kann ein Verlängerungskabel verwendet werden. Dabei darauf achten, dass das Kabel nicht länger als 10 m/32,8 ft ist, der Querschnitt der Leiter zumindest 1,5 mm ^2 beträgt und Stecker und Dose wasserdicht sind. Damit alle diese Vorschriften beachtet werden, muss ein qualifizierter Fachelektriker kontaktiert werden.
  Ungeeignete Verlängerungskabel können gefährlich sein.

5 BETRIEB

ACHTUNG

• Den Hochdruckreiniger sorgfältig und vorsichtig bedienen. Vor dem Bedienen des Hochdruckreinigers von einem gelegentlichen Benutzer, unter eigener Verantwortung sicherstellen, dass der Benutzer diese Bedienungsanleitung aufmerksam durchgelesen, und die Bedienung des Hochdruckreinigers verstanden hat. Den Hochdruckreiniger nicht von Kindern oder unqualifiziertem Personal bedienen lassen.
• Die Sicherheitshinweise in der Betriebs - und Wartungsanweisung der evt. verwendeten Zubehörteile beachten.

• Den Hochdruckreiniger nicht benutzen, wenn:

• die Versorgungsleitung oder andere wichtige Teile, z.B. der Hochdruckschlauch, die Sicherheitsvorrichtungen, die Spritzpistole und der Strahler Beschädigungen aufweisen;

• der Hochdruckreiniger heruntergefallen oder starken Stößen ausgesetzt worden ist;
• deutliche Wasserverluste sichtbar sind.

In diesen Fällen den Hochdruckreiniger von einem spezialisierten Techniker kontrollieren lassen.

• Den Hochdruckreiniger mit besonderer Vorsicht in Räumen betreiben, wo sich Fahrzeuge, die die Zuleitung den Hochdruckschlauch, die Spritzpistole usw. quetschen oder beschädigen können, bewegen.
• Den Hochdruckreiniger nur unter Aufsicht und außer Reichweite von Kindern benutzen. Insbesondere den Hochdruckreiniger in Kindergärten, Privatkliniken, Altenwohnheimen, wo sich unüberwachte Kinder, ältere Menschen, oder Behinderte befinden können, vorsichtig benutzen.
• Vor dem Einschalten den Hochdruckreiniger in einem trockenen Raum stabil auf eine flache Oberfläche stellen, damit das Gerät nicht herunterfallen oder umkippen kann.
  • Die im Abschnitt "Ausschalten" beschriebenen Aktionen ausführen, bevor der Hochdruckreiniger verstellt wird.
• Vor dem Einschalten des Hochdruckreinigers Schutzkleider anziehen, die gegen ein falsches Manövrieren des Hochdruckstrahles angemessen schützen können. Den Hochdruckreiniger nicht in der Nähe von Personen, die keine Schutzkleider tragen, benutzen.
• Hochdruckstrahlen können gefährlich sein, wenn sie falsch benutzt werden. Den Wasserstrahl nicht auf Personen, Tiere, elektrische unter Spannung stehende Geräte oder den Hochdruckreiniger selbst richten.
• Bei dem Betrieb die Spritzpistole in der Hand fest halten, da beim Betätigen des Hebels (9) die Rückstosskraft des Hochdruckstrahles wirkt. Die Größe dieser Rückstosskraft ist in der Tabelle der technische Daten aufgeführt (die Rückstosskraft ist in N ausgedrückt, wo 1 N = 0,1 Kg).
• Den Wasserstrahl nicht gegen sich selbst oder andere Personen richten, um Kleidungsstücke oder Schuhwerk zu reinigen.
• Die Fahrzeug-Reifen müssen mit einem Mindestabstand von 50 cm gereinigt werden, um es zu vermeiden, dass der Hochdruckwasserstrahl diese beschädigt. Das erste Anzeichen bei einer Beschädigung des Reifens erkennt man am Farbwechsel von diesem.
• Den Wasserstrahl nicht gegen Materialien, die Asbest oder andere für die Gesundheit schädliche Substanzen enthalten, richten.
• Den Hochdruckreiniger nicht im Regen benutzen.
• Auf die Anweisungen im Abschnitt "Überprüfungen und Anschluss an das Stromnetz" besonders achten.
• Auf die Anweisungen im Abschnitt "Betrieb mit Reinigungsmittel" besonders achten.
• Wenn der Hochdruckreiniger nicht benutzt, diesen nicht am Stromnetz angeschlossen lassen und den Stecker auf jeden Fall vor jeglichem Eingriff am Hochdruckreiniger ziehen. Genauer gesagt, den Hauptschalter (1) in die Stellung "0" bringen, den Stecker aus der Steckdose ziehen und den Hebel (9) der Spritzpistole drücken, um einen eventuellen Restdruck ablassen. Dann in die Verriegelungsstellung (10) bringen (Abbildung B):

- bevor der Hochdruckreiniger - wenn auch nur kurzzeitig - unbeaufsichtigt gelassen wird;

- vor jeder Reinigungsmittel-Nachfüllung;

- nach dem Gebrauch.

Vor jeder Reinigungs- bzw. Wartungsarbeit ferner warten, bis sich der Hochdruckreiniger vollständig abgekühlt hat

• Während der Benutzung den Hebel (9) der Spritzpistole nicht ständig in geöffneter Stellung blockieren.
• Den Stecker nicht an der Zuleitung aus der Steckdose ziehen.
• Keine Reduzierstücke oder Adapter zwischen Stecker und Steckdose legen.
• Zuleitung eventuelle Verlängerungskabel, Stecker und Steckdosen trocken halten. Diese nicht mit nassen Händen berühren.
• Sollte das Zuleitungskabel beschädigt sein, sollten Sie sich für den Austausch an den Hersteller oder einen spezialisierten Techniker wenden, um Gefahren zu vermeiden.
• Bei Betrieb den Hochdruckreiniger nicht bedecken oder an einem Ort positionieren, wo eine korrekte Lüftung nicht gewährleistet wird.

- Bei der Verwendung des Hochdruckreinigers in geschlossenen Räumen sicherstellen, dass eine korrekte Lüftung gewährleistet wird.

5.1 VORBEREITUNGEN

• Den Hochdruckschlauch (7) völlig abwickeln.
• Am Schnellanschluss des Wassereinlasses (14) ein Zuführungsrohr befestigen. Dafür einen ganz normalen Schnellanschluss für den Gartenbau verwenden.
• Den Wasserhahn öffnen. Dabei achten, dass kein Tropfen vorliegt.
• Sicherstellen, dass der Hauptschalter (1) auf Position AUS ist (Position “0”) und den Stecker in die Steckdose einstecken.
• Den Hauptschalter (1) auf Position "1" bringen.
• Den Hebel (9) der Spritzpistole betätigen und warten, bis ein kontinuierlicher Wasserstrahl ausfließt.
• Den Hauptschalter (1) auf Position "0" bringen und die Spritzpistole (8) mit dem Strahlerrohr (11) verbinden.

5.2 STANDARDBETRIEB (MIT HOCHDRUCK)

• Sich vergewissern, dass sich der mehrfach einstellbare Düsenträgerkopf (12) nicht in der Position der Reinigungsmittelabgabe befindet (siehe auch Paragraph “BETRIEB MIT REINIGUNGSMITTEL”).
• Den Hochdruckreiniger wieder anlassen, indem man den Hauptschalter (1) auf Position “1” bringt. Überprüfen, dass der Spritzer aus der Düse gleichmäßig ist und dass kein Tropfen vorliegt.

Anmerkung: während diesem Anlassen wird sich der Hochdruckreiniger nach dem Start sofort abstellen, da die Vorrichtung Total Stop aktiviert wird.

• Um den Hochdruckreiniger wieder in Betrieb setzen zu können und um mit den Reinigungsvorgängen beginnen zu können, genügt es den Hebel (9) der Spritzpistole zu bedienen.
• Der Druckwert kann von dem Druckanzeiger entnommen werden (3).

5.3 BETRIEB MIT REINIGUNGSMITTEL

ACHTUNG

• Der Hochdruckreiniger ist entwickelt worden, um mit den vom Hersteller empfohlenen Reinigungsmitteln bedient zu werden. Die Verwendung anderer Reinigungsmittel oder Chemikalien kann die Sicherheit des Hochdruckreinigers beeinträchtigen.
  Insbesondere Flüssigkeiten, die Lösungsmittel, Benzin, Verdünner, Azeton und Brennöl enthalten, niemals ansaugen, da das Sprühprodukt stark entflammbar, explosionsfähig und giftig ist.
  • Die Vorschriften und Hinweise auf dem Etikett des verwendeten Reinigungsmittels aufmerksam durchlesen.
• Reinigungsmittel in einem sicheren und Kindern unzugänglichen Raum aufbewahren.
• Im Falle von Kontakt mit den Augen sofort mit Wasser spülen und mit der Reinigungsmittel-Packung umgehend einen Arzt aufsuchen.
• Bei Aufnahme kein Erbrechen herbeiführen, sondern mit der Reinigungsmittel-Packung umgehend einen Arzt aufsuchen.
• Während dem Einfüllen in den Reinigungsmittel-Tank darauf achten, dass keine Flüssigkeit auf den Hochdruckreiniger gegossen wird. Sollte dies trotzdem vorkommen, muss mit der Inbetriebnahme des Hochdruckreinigers mindestens 24 Std. gewartet werden. Auf diese Weise kann die Flüssigkeit die eventuell ins Innere des Geräts eingedrungen ist, verdampfen.

Die empfohlenen Reinigungsmittel sind über 90% biologisch abbaubar.

Für die Anwendungsmodalitäten des Reinigungsmittels sollte man sich nach den Angaben in der Tabelle richten, oder nach den, auf der Verpackung des Reinigungsmittels angebrachten Etikette.

- Bei direkter Ansaugung aus dem Tank des Hochdruckreinigers (nur PW 170C - IP 1700S):

- den Stopfen (4) herausziehen, wobei darauf zu achten ist, dass die Flüssigkeit nicht überläuft, unter Beachtung der Dosierungsempfehlungen, die auf dem Etikett des Reinigungsmittels angegeben sind, den Tank füllen (maximales Fassungsvermögen 1,75 l/ 0,46 US gal).

- Auf den mehrfach einstellbare Düsenträgerkopf (12) wie in Abb. H-1 dargestellt, einwirken und dann den Hebel (9) der Spritzpistole betätigen und mit der Abgabetätigkeit des Reinigungsmittels beginnen.

- Auf den mehrfach einstellbare Düsenträgerkopf (12) wie in Abb. H-2 dargestellt, einwirken, um die Hochdruckfunktion rückzustellen.

- Sollte man ein schaumerzeugendes Strahlrohr benutzen (31) (nur PW 160 - PW 160C - IP 1600), fügt man dieses auf der Spritzpistole ein (8) und schaltet das Gerät ein (das Ansaugen und das Mischen geschieht automatisch während des Wasserdurchgangs).

5.4 BETRIEBSUNTERBRECHUNG (TOTAL STOP)

Durch Loslassen des Hebels (9) der Spritzpistole stellt sich der Hochdruckreiniger automatisch ab.

Der Hochdruckreiniger startet wieder im Normalbetrieb beim nächsten Druck auf den Hebel der Spritzpistole.

ACHTUNG

- Denken Sie daran, dass der Hochdruckreiniger unter der Bedingung von Total Stop in jeder Hinsicht funktionstüchtig ist, von daher muss man den Hauptschalter (1) immer auf Position “0” stellen, den Stecker aus der Steckdose ziehen und den Hebel (9) der Spritzpistole betätigen, um somit eventuellen Restdruck abzulassen und den Sicherheitsverschluss (10) blockieren, bevor man diesen, auch nur kurzzeitig, unbeaufsichtigt läßt (siehe Abb. B).

6 AUSSCHALTEN UND RUHESTELLUNG

Nach beendigtem Reinigungsvorgang mit dem Ausschalten und der Aufbewahrung des Hochdruckreinigers fortfahren.

6.1 AUSSCHALTEN

• Den Wasserhahn der Wasserversorgung völlig schließen.
• Das Wasser aus dem Hochdruckreiniger ganz abfließen lassen. Dazu den Hebel (9) der Spritzpistole für einige Sekunden gedrückt halten.
• Den Hauptschalter (1) in die Stellung "0" bringen.
• Den Versorgungsstecker aus der Steckdose ziehen.
• Den im Hochdruckschlauch (7) eventuell zurückgebliebenen Restdruck ablassen. Dazu den Hebel (9) der Spritzpistole für einige Sekunden gedrückt halten.
• Das Stromkabel sorgfältig aufwickeln (2) und in die Haltevorrichtung einhängen (21).
• Warten, bis sich der Hochdruckreiniger abgekühlt hat.

ACHTUNG

- Bei der Abkühlung des Hochdruckreinigers darauf achten, dass:

• der Hochdruckreiniger nicht unbeaufsichtigt gelassen wird, wenn unüberwachte Kinder, Alte oder Behinderte in der Nähe sind;
• der Hochdruckreiniger stabil positioniert ist, damit dieser nicht herunterfallen kann;
• der Hochdruckreiniger in nicht Berührung mit entflammbaren Materialien kommt oder in deren Nähe steht.

6.2 RUHESTELLUNG

• Den Hochdruckschlauch (7) ohne Biegen sorgfältig aufwickeln.
  • Die elektrische Versorgungsleitung (2) sorgfältig aufwickeln.
• Den Hochdruckreiniger in einem sauberen und trockenen Raum abstellen und darauf achten, dass die elektrische Versorgungsleitung und der Hochdruckschlauch nicht beschädigt werden.

WARNUNG

- Der Hochdruckreiniger ist frostempfindlich.

Bei strenger Wetterlage den Hochdruckreiniger ein Frostschutzmittel für Kraftfahrzeuge ansaugen lassen, bevor die Prozedur "Ausschalten" gestartet wird, damit sich im Inneren des Gerätes kein Eis bilden kann. Zuerst einen spezialisierten Techniker kontaktieren, da die gepumpte Flüssigkeit die Dichtungen der Hochdruckpumpe beschädigen könnte.

Konnte der Hochdruckreiniger bei strenger Wetterlage nicht wie oben beschrieben gegen Frost geschützt werden, muss man den Hochdruckreiniger vor Einschalten in einen warmen Raum bringen und so lange darin lassen, bis das eventuell im Inneren entstandene Eis schmilzt.

Bei Nichtbeachtung dieser einfachen Vorschriften kann der Hochdruckreiniger schwere Schäden erleiden.

7 REINIGUNG UND WARTUNG

TUNG

- Jeder Reinigungs- bzw. Wartungseingriff ist nach Ausführung der im Abschnitt "Ausschalten" beschriebenen Tätigkeiten durchzuführen.

Insbesondere ist daran zu denken, stets als erstes die Stromversorgung zu unterbrechen.

• Um die Sicherheit des Hochdruckreinigers zu gewährleisten, ausschließlich vom Hersteller gelieferte oder genehmigte Originalersatzteile benutzen.
• Die Hochdruckschläuche, Anschlußstücke und Strahler sind sehr wichtig für die Sicherheit: ausschließlich dijk vom Hersteller empfohlenen Ersatzteile benutzen.

7.1 REGELMÄSSIGE WARTUNG

Die im Abschnitt "Ausschalten" beschriebenen Tätigkeiten durchführen und die Anweisungen folgender Tabelle beachten.

WARTUNGSINTERVALL WARTUNGSARBEIT

Bei jeder Verwendung • Versorgungsleitung, Hochdruckschlauch, Verbindungsstücke, Spritzpistole und Strahlerrohr kontrollieren.Sollte(n) ein oder mehrere Teil(e) beschädigt sein, den Hochdruckreiniger keinesfa benutzen und einen spezialisierten Techniker kontaktieren.

Wöchentlich • Wassereingangsfilter (15) reinigen.Für die Reinigung ist es normalerweise ausreichend, den Filter unter einen fließenden Wasserstrahl zu halten oder mit Druckluft durchzublasen. Bei starken Verschmutzungen ein kalksteinverhinderndes Produkt verwenden oder den Filter austauschen. Für den Erwerb des Ersatzteils wenden Sie sich bitte an einen autorisierten Kundendienst.

Monatlich • Reinigung der Düsen.Für die Reinigung ist es normalerweise ausreichend, die in der Ausstattung befindliche Nadel (17) in die Düsenöffnung einzuführen. Sollte man kein zufriedenstellendes Resultat erzielen ist die Düse auszuwechseln. Für den Erwerb des Ersatzteils wenden Sie sich bitte an einen autorisierten Kundendienst, die Düse kann unter Zuhilfenahme des in der Ausstattung befindlichen Schlüssels ausgewechselt werden (16).

WARNUNG

- Während des Betriebs darf der Hochdruckreiniger nicht übermäßig geräuschvoll sein und es dürfen unterseitig keine deutlichen Öl- oder Wasserverluste sichtbar sein. Sollte das geschehen, die Maschine von einem spezialisierten Techniker prüfen lassen.

7.2 AUSSERORDENTLICHE WARTUNG

ACHTUNG

• Die außerordentlichen Wartungseingriffe sind ausschließlich von einem spezialisierten Techniker auszuführen.

Für die außerordentliche Wartung die Anweisungen folgender Tabelle beachten.

WARTUNGSINTERVALL WARTUNGSARBEIT
Alle 100 Stunden	Den Pumpen-Hydraulikkreislauf kontrollieren.Die Pumpenbefestigung kontrollieren.
Alle 200 Stunden	Das Pumpenöl wechseln.Die Ansaug-/Druckventile der Pumpe kontrollieren.Das Anziehen der Pumpenschrauben kontrollieren.Das Pumpenregelventil kontrollieren.Die Sicherheitsvorrichtungen überprüfen.

WARNUNG

• Die in der Tabelle angegebenen Daten sind rein hinweisend zu verstehen.

8 VERSCHROTTUNG UND ENTSORGUNG

Das Verschrotten des Hochdruckreinigers darf ausschließlich von qualifiziertem Fachpersonal unter Beachtung der im Installationsland gültigen Vorschriften durchgeführt werden.

Im Einzelnen weist das, auf dem Typenschild (18) abgebildete Symbol—darauf hin, dass das Produkt nicht zusammen mit dem Hausmüll entsorgt werden darf.

Für nähere Anweisungen wenden Sie sich bitte an die lokale Dienststelle für Müllentsorgung oder an ihren Vertragshändler.

ACHTUNG

- Vor der Verschrottung den Hochdruckreiniger unbrauchbar machen. Dazu ist z. B. die Versorgungsleitung durchzutrennen und die Teile, die für Kinder beim Spielen mit dem Hochdruckreiniger gefährlich sein können, sind unschädlich zu machen.

9 BETRIEBSSTÖRUNGEN, URSACHEN UND ABHILFE

ACHTUNG

- Vor jedem Eingrifft die im Abschnitt "Ausschalten" beschriebenen Tätigkeiten ausführen. Sollte es auch anhand der Informationen in folgender Tabelle unmöglich sein, den Hochdruckreiniger wieder korrekt zu betreiben, einen spezialisierten Techniker kontaktieren.

BETRIEBSSTÖRUNGEN URSACHEN ABHILFE
Wenn man den Schalter (1) auf Position "1" stellt, startet der Hochdruckreiniger nicht. Denken Sie auch an die Angaben unter der Bemerkung im Paragraphen "Funktionsunterbrechung (Total Stop)".	Eine Sicherheitsvorrichtung der Anlage, an die der Hochdruckreiniger angeschlossen ist, hat sich eingeschaltet (Sicherungsdraht, Differentialschalter usw.).Der Stecker des Versorgungskabels ist nicht korrekt eingefügt.	Die Schutzvorrichtung wieder herstellen. Sollte diese erneut einschreiten, darf der Hochdruckreiniger nicht benutzt werden und Sie müssen sich an einen spezialisierten Techniker wenden.Den Stecker aus der Steckdose ziehen und erneut korrekt verbinden.
Der Hochdruckreiniger vibriert stark und ist geräuschvoll.	Der Wassereingangsfilter (15) ist verschmutzt.Die Wasserversorgung ist unzureichend.	Die Anweisungen unter dem Paragraphen "Regelmäßige Wartung" befolgen.Sich vergewissern, dass der Hahn vollständig geöffnet ist und die Durchflussleistung aus dem Wassernetz den Werten in der Tabelle "Eigenschaften und technische Daten" entspricht.
Der Hochdruckreiniger erreicht den Höchstdruck nicht.	Der mehrfach einstellbare Düserträgerkopf (12) befindet sich in der Stellung Niederdruck (Abb. H-1).Die Düse ist abgenutzt.	Entsprechend der Angaben in Abb. H-2verfahrenDie Düse entsprechend der Angaben unter Paragraph "Regelmäßige Wartung" austauschen.
Unzureichende Reinigungsmittel-Ansaugung.	Der mehrfach einstellbare Düserträgerkopf (12) befindet sich nicht in der Stellung Niederdruck (Abb. H-1)Produktmangel im Tank.Das verwendete Reinigungsmittel ist zu dickflüssig.	Entsprechend der Angaben in Abb. H-1verfahren.Produkt in den Tank nachfüllen.Ein vom Hersteller empfohlenes Reinigungsmittel verwenden und wie auf dem Schild vorgeschrieben verdünnen.
Aus der Düse fließt kein Wasser aus.	Keine Wasserversorgung.Wasserdüse verstopft.	Sich vergewissern, dass der Hahn vom Wassernetz vollständig geöffnet ist.Die Düse entsprechend der Angaben unter Paragraph "Regelmäßige Wartung" reinigen und/oder austauschen
Der Hochdruckreiniger stoppt während der Funktionstätigkeit.	Eine Sicherheitsvorrichtung der Anlage, an die der Hochdruckreiniger angeschlossen ist, hat sich eingeschaltet (Sicherungsdraht, Differentialschalter usw.).Die Stromsicherheitsvorrichtung hat sich eingeschaltet.	Die Schutzvorrichtung wieder herstellen. Sollte diese erneut einschreiten, darf der Hochdruckreiniger nicht benutzt werden und Sie müssen sich an einen spezialisierten Techniker wenden.Beachten Sie die Angaben unter Paragraph "Sicherheitsvorrichtungen".
Wenn man den Hauptschalter (1) dreht, summt der Motor, startet aber nicht	Die elektrische Anlage und/oder die Verlängerung ist nicht angemessen.	Beachten Sie die Angaben unter Paragraph "Überprüfungen und Anschluss an das Stromnetz".

2 KENMERKEN EN TECHNISCHE GEGEVENS

2.2 VEILIGHEIDSINRICHTINGEN

Diese Maschine wurde mit den modernsten Produktionstechniken konzipiert und gebaut. Der Hersteller garantiert seine Produkte für einen Zeitraum von 24 Monaten ab dem Kaufdatum bei Privat- und eHeimwerkereinsatz. Bei professionellem Gebrauch ist die Laufzeit der Garantie auf 12 Monate beschränkt.

Allgemeine Garantiebedingungen

1) Die Garantie gilt ab Kaufdatum. Die Herstellerfirma sorgt über ihr Verkaufs- und Kundendienstnetz für den kostenlosen Ersatz der Teile, die sich infolge Material-, Bearbeitungs- und Fabrikationsfehler als defekt erweisen. Durch die Garantie verliert der Käufer nicht die vom Bürgerlichen Gesetzbuch vorgesehener gesetzlichen Rechte gegen die Folgen der von der der verkauften Sache verursachten Defekte oder Mängel.
2) Soweit organisatorisch machbar greift das technische Personal so schnell wie möglich ein.
3) Bei Anforderung eines Garantieeingriffs muss dem befugten Personal der untenstehende, vom Verkäufer abgestempelte und vollständig ausgefüllte Garantieschein zusammen mit der Rechnung bzw. dem Kassenzettel zum Nachweis des Kaufdatums vorgelegt werden.
4) In folgenden Fällen verfällt jeder Garantieanspruch:

• Bei offensichtlicher Unterlassung der Wartung,
• Bei nicht korrekter Verwendung oder Veränderungen des Produkts.
• Bei Benutzung von ungeeigneten Schmiermitteln oder Treibmitteln,
• Bei Benutzung von nicht originalen Zubehör- und Ersatzteilen
• Nach Eingriffen, die von unbefugtem Personal durchgeführt wurden.

5) Verbrauchsmaterial und die Teile, die einem normalen Verschleiß durch Betrieb ausgesetzt sind, werden vom Hersteller von der Garantie ausgeschlossen.
6) Von der Garantie ausgeschlossen sind Eingriffe zur Überholung und Verbesserung des Produkts.
7) Die Garantie deckt nicht die während der Garantielaufzeit erforderlichen Einstellungen und Wartungseingriffe.
8) Eventuelle Transportschäden müssen dem Spediteur unverzüglich gemeldet werden, ansonsten verfällt der Garantieanspruch.
(9) Die Garantie deckt keine eventuellen direkten oder indirekten Personen- oder Sachschäden, die durch Defekte der Maschine oder deren anhaltender Nichtbenutzung verursacht wurden.

MODELLE - MODELLE

SERIAL No

ACHETE PAR MONSIEUR - GEKAUFT VON Hm.

DATE - DATUM

REVENDEUR - VERKAUFER

Español

Nederlands

CERTIFICADO DE GARANTÍA

ACHTUNG! - Dieses Anweisungsheft muß das Gerät während seiner gesamten Lebensdauer begleiten.
