MANUALE UTENTE IP 1700S Emak

MANUALE DI USO E MANUTENZIONE

OPERATOR'S INSTRUCTION BOOK

MANUEL D'UTILISATION ET D'ENTRETIEN

BEDIENUNGSANLEITUNG

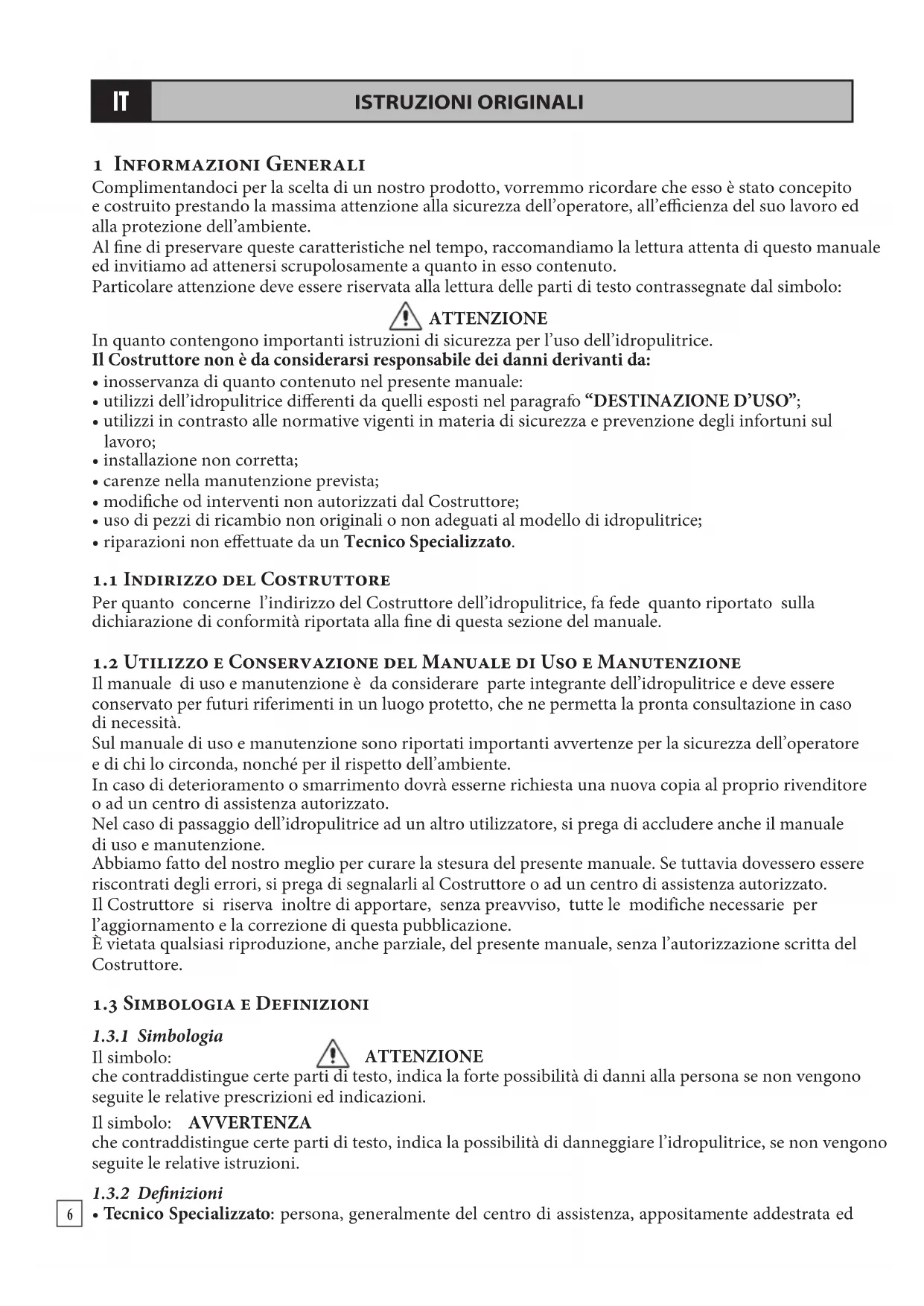

1 INFORMAZIONI GENERALI

Complimentandoci per la scelta di un nostro prodotto, vorremmo ricordare che esso è stato concepito e costruito prestando la massima attenzione alla sicurezza dell'operatore, all'efficienza del suo lavoro ed alla protezione dell'ambiente.

Al fine di preservare queste caratteristiche nel tempo, raccomandiamo la lettura attenta di questo manuale ed invitiamo ad attenersi scrupolosamente a quanto in esso contenuto.

Particolare attenzione deve essere riservata alla lettura delle parti di testo contrassegnate dal simbolo:

ATTENZIONE

In quanto contengono importanti istruzioni di sicurezza per l'uso dell'idropulitrice.

Il Costruttore non è da considerarsi responsabile dei danni derivanti da:

• inosservanza di quanto contenuto nel presente manuale:
• utilizzi dell'idropulitrice differenti da quelli esposti nel paragrafo "DESTINAZIONE D'USO";
• utilizzi in contrasto alle normative vigenti in materia di sicurezza e prevenzione degli infortuni sul lavoro;
  • installazione non corretta;
• carenze nella manutenzione prevista;
• modifiche od interventi non autorizzati dal Costruttore;
• uso di pezzi di ricambio non originali o non adeguati al modello di idropulitrice;
• riparazioni non effettuate da un Tecnico Specializzato.

1.1 INDIRIZZO DEL COSTRUTTORE

Per quanto concerne l'indirizzo del Costruttore dell'idropulitrice, fa fede quanto riportato sulla dichiarazione di conformità riportata alla fine di questa sezione del manuale.

1.2 UTILIZZO E CONSERVAZIONE DEL MANUALE DI USO E MANUTENZIONE

Il manuale di uso e manutenzione è da considerare parte integrante dell'idropulitrice e deve essere conservato per futuri riferimenti in un luogo protetto, che ne permetta la pronta consultazione in caso di necessità.

Sul manuale di uso e manutenzione sono riportati importanti avvertenze per la sicurezza dell'operatore e di chi lo circonda, nonché per il rispetto dell'ambiente.

In caso di deterioramento o smarrimento dovrà esserne richiesta una nuova copia al proprio rivenditore o ad un centro di assistenza autorizzato.

Nel caso di passaggio dell'idropulitrice ad un altro utilizzatore, si prega di accludere anche il manuale di uso e manutenzione.

Abbiamo fatto del nostro meglio per curare la stesura del presente manuale. Se tuttavia dovessero essere riscontrati degli errori, si prega di segnalarli al Costruttore o ad un centro di assistenza autorizzato.

Il Costruttore si riserva inoltre di apportare, senza preavviso, tutte le modifiche necessarie per l'aggiornamento e la correzione di questa pubblicazione.

È vietata qualsiasi riproduzione, anche parziale, del presente manuale, senza l'autorizzazione scritta del Costruttore.

1.3 SIMBOLOGIA E DEFINIZIONI

1.3.1 Simbologia

Il simbolo:

ATTENZIONE

che contraddistingue certe parti di testo, indica la forte possibilità di danni alla persona se non vengono seguite le relative prescrizioni ed indicazioni.

Il simbolo: AVVERTENZA

che contraddistingue certe parti di testo, indica la possibilità di danneggiare l'idropulitrice, se non vengono seguite le relative istruzioni.

1.3.2 Definizioni

- Tecnico Specializzato: persona, generalmente del centro di assistenza, appositamente addestrata ed

autorizzata ad effettuare sull'idropulitrice interventi di manutenzione straordinaria e riparazioni. Gli interventi sulle parti elettriche devono essere effettuati da un Tecnico Specializzato che sia anche un Elettricista Qualificato, vale a dire una persona professionalmente abilitata ed addestrata alla verifica, installazione e riparazione di apparati elettrici, a “regola d'arte” ed in accordo con le normative vigenti nel paese in cui l'idropulitrice è installata.

• Total Stop: dispositivo che arresta il funzionamento dell'idropulitrice ogni qualvolta si rilascia la leva dell'idropistola.
• By-pass: si identifica quel particolare funzionamento dell'idropulitrice che si realizza quando, durante il normale utilizzo, si rilascia la leva dell'idropistola. In tale condizione l'indicatore di pressione segnala assenza di pressione e l'acqua pompata ritorna in aspirazione grazie alla valvola di regolazione pressione.
• Easy Start: dispositivo che agevola l'avviamento dell'idropulitrice abbassando la pressione nei primi istanti di funzionamento.

2 CARATTERISTICHE E DATI TECNICI

	PW 160 - PW 160C - IP 1600 PW 170C - IP 1700S
COLLEGAMENTO ELETTRICO Rete di alimentazione 230 V - 1~50 Hz
Potenza assorbita 2,3 kW 2,7 kW
Fusibile 16 A
COLLEGAMENTO IDRAULICO Massima temperatura acqua di alimentazione 50 °C - 122 °F
Minima temperatura acqua di alimentazione 5 °C - 41 °F
Minima portata acqua di alimentazione 600 l/h	- 158 US gph 700 l/h - 185 US gph
Massima pressione acqua di alimentazione 0,8 MPa - 8 bar - 116 psi
Massima profondità di adescamento 0 m - 0 in
PRESTAZIONI Portata	480 l/h - 127 US gph	540 l/h - 143 US gph
Pressione massima	14 MPa - 140 bar - 2031 psi	15,5 MPa - 155 bar - 2248 psi
Forza di reazione sull'idropistola	24 N	25 N
Livello di pressione sonora	75 dB (A)	81 dB (A)
Vibrazione braccio operatore	1,14 m/s2	2,24 m/s2
MASSA E DIMENSIONI Lunghezza x larghezza x altezza	38 x 32 x 89 cm - 15 x 13 x 35 in
Massa	17 kg - 37 lb	19 kg - 42 lb
Serbatoio detergente	—	1,75 l - 0,46 US gal

Le caratteristiche ed i dati sono indicativi. Il Costruttore si riserva il diritto di apportare all'apparecchio tutte le modifiche ritenute opportune.

2.1 IDENTIFICAZIONE DEI COMPONENTI

Si faccia anche riferimento alle figure da A a D, collocate all'inizio del manuale di uso e manutenzione

1. Interruttore
2. Cavo elettrico + spina
3. Indicatore di pressione
4. Tappo di riempimento serbatoio detergente (solo PW 170C - IP 1700S)
5. Raccordo di uscita acqua (solo PW 160 - IP 1600)
6. Avvolgitubo (solo PW 160C - PW 170C - IP 1700S)
7. Tubo alta pressione
8. Idropistola
9. Leva idropistola
10. Fermo di sicurezza leva idropistola
11. Tubo lancia
12. Testina multiregolazione portaugello
13. Manopola e Leva avvolgitubo (solo PW 160C - PW 170C - IP 1700S)

14. Raccordo aspirazione acqua

15. Filtro aspirazione acqua

16. Chiave a brugola per smontaggio ugello
17. Spillo per pulizia ugello
18. Targhetta dati tecnici
19. Vano per alloggiamento tubo lancia
20. Vano per alloggiamento idropistola
21. Sostegno per avvolgere il cavo elettrico
22. Rotojet (solo PW 160C - PW 170C - IP 1700S)
23. Tubo colleg. Idropulitrice/avvolgitubo (solo PW 160C - PW 170C - IP 1700S)
24. Supporto accessori (solo PW 160C - PW 170C - IP 1700S)
25. Targhetta attenzione
26. Interruttore termico
27. Targhetta avvertenza
28. Manubrio
29. Lancia schiumogena (solo PW 160C - PW 160 - IP 1600)

2.2 DISPOSITIVI DI SICUREZZA

L'idropulitrice è corredata dei dispositivi di sicurezza illustrati di seguito.

a) Protettore amperometrico

È un dispositivo che arresta il funzionamento dell'idropulitrice in caso di sovrassorbimento di corrente elettrica.

In tal caso occorre procedere come segue :

• portare l'interruttore generale (1) in posizione "0" e staccare la spina dalla presa di corrente;
• premere la leva (9) dell'idropistola, in modo da scaricare la eventuale pressione residua;
• attendere 10÷15 minuti, in modo da far raffreddare l'idropulitrice;
• verificare che siano rispettate le prescrizioni contenute nel paragraf VERIFICHE ED ALLACCIAMENTO ALLA LINEA ELETTRICA", con particolare riferimento alla verifica della prolunga eventualmente impiegata;
• ricollegare la spina elettrica alla presa e ripetere la procedura di avviamento descritta al paragrafo "FUNZIONAMENTO".

ATTENZIONE

- In caso di ripetuto intervento di tale dispositivo di sicurezza, non utilizzare assolutamente l'idropulitrice senza averla prima fatta verificare da un Tecnico Specializzato.

b) Valvola di limitazione/regolazione della pressione.

È una valvola, opportunamente regolata, che consente al fluido pompato di ritornare all'aspirazione della pompa, impedendo l'insorgere di pressioni pericolose, quando si chiude l'idropistola o si cerca di impostare valori di pressione al di sopra di quelli massimi consentiti.

c) Dispositivo di bloccaggio della leva dell'idropistola.

È un fermo di sicurezza (10) che consente di bloccare la leva (9) dell'idropistola (8) in posizione di chiusura, prevenendone funzionamenti accidentali (si veda anche la Fig. B).

2.3 DESTINAZIONE D'USO

ATTENZIONE

• L'idropulitrice è esclusivamente destinata ai seguenti usi:
• lavaggio di veicoli, macchinari, edifici, utensili, ecc. con acqua fredda, eventualmente addizionata di detergenti previsti dal Costruttore;
• distribuzione di detergente previsti dal Costruttore;
• disincrostazione e disotturazione di tubazioni, tramite appositi accessori previsti dal Costruttore;
• idrosabbiatura di oggetti, tramite appositi accessori previsti dal Costruttore.
• A salvaguardia dell'ambiente, il lavaggio di motori di veicoli o di macchinari contenuti circuiti idraulici deve essere effettuato solamente in ambienti dotati di adeguato separatore d'olio.
• L'idropulitrice non deve essere utilizzata per lavare persone, animali, apparecchiature elettriche sotto tensione, oggetti delicati o l'idropulitrice stessa.
• Gli accessori (standard ed opzionali) ed i detergenti utilizzati con l'idropulitrice debbono essere del tipo approvato dal Costruttore.
• L'idropulitrice non è idonea ad essere utilizzata in ambienti che presentino condizioni particolari come, per esempio, atmosfere corrosive od esplosive.
• Per l'utilizzo a bordo di veicoli, navi od aerei, rivolgersi al servizio di assistenza tecnica del Costruttore, in quanto possono essere necessarie prescrizioni aggiuntive.

Ogni altro uso è da ritenersi improprio.

Il Costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri od erronei.

3 DISIMBALLAGGIO

ATTENZIONE

• Durante le operazioni di disimballaggio occorre indossare guanti ed occhiali di protezione, al fine di evitare danni alle mani ed agli occhi
• Gli elementi dell'imballo (sacchetti di plastica, graffette, ecc.) non debbono essere lasciati alla portata dei bambini, in quanto potenziali fonti di pericolo.
• Lo smaltimento dei componenti dell'imballaggio deve essere eseguito in conformità alle normative vigenti

nel paese dove l'idropulitrice è stata installata.

In particolare, sacchetti ed imballaggi in materiale plastico non debbono essere abbandonati nell'ambi in quanto lo danneggiano.

IT

- Dopo aver disimballato l'idropulitrice, occorre assicurarsi della sua integrità.

In caso di dubbio, non si deve assolutamente utilizzare l'idropulitrice, ma occorre rivolgersi ad un centro di assistenza autorizzato, che la farà verificare da un Tecnico Specializzato.

3.1 TARGHETTA DI IDENTIFICAZIONE E TARGHETTE DI AVVERTENZA

Si faccia riferimento alla Fig. A, collocata all'inizio del manuale di uso e manutenzione.

La targhetta di identificazione (18) riporta il numero di serie e le principali caratteristiche tecniche dell'idropulitrice.

Le targhette di avvertenza informano sugli eventuali rischi residui che possono nascere nell'utilizzo dell'idropulitrice ed il loro significato è chiarito di seguito.

- Targhetta di avvertenza (29): informa del divieto di utilizzo dell'idropulitrice se prima non si è letto attentamente il manuale d'uso e manutenzione.

- Targhetta di attenzione (27): informa del divieto di utilizzo dell'idropulitrice per lavare persone, animali, apparecchiature elettriche e l'idropulitrice stessa.

ATTENZIONE

- Dopo aver disimballato l'idropulitrice, verificare che la targhetta di identificazione e le targhette di avvertenza siano presenti e leggibili. In caso contrario rivolgersi al rivenditore o ad un centro di assistenza autorizzato per il loro ripristino.

- Se durante l'uso la targhetta di identificazione o le targhette di avvertenza dovessero deteriorarsi, rivolgersi al rivenditore o ad un centro di assistenza autorizzato per il loro ripristino.

3.2 DOTAZIONE STANDARD

Accertarsi che nella confezione del prodotto che è stato acquistato siano contenuti i seguenti elementi:

• idropulitrice ad alta pressione;
• tubo di mandata ad alta pressione con attacco rapido (solo PW 160 - IP 1600);
• avvolgitubo completo di tubo di mandata ad alta pressione (solo PW 160C - PW 170C - IP 1700S);
• idropistola;
• tubo lancia;
• rotojet (solo PW 160C - PW 170C - IP 1700S);
• lancia schiumogena (solo PW 160 - PW 160C - IP 1600);
• manuale di uso e manutenzione;
• busta degli accessori contenente:

- chiave smontaggio ugello tubo lancia,

- spillo pulizia ugello,

- raccordo portagomma aspirazione acqua,

- filtro aspirazione acqua;

- busta contenente (solo PW 160C - PW 170C - IP 1700S):

- manopola e leva per avvolgitubo (13),

- tubo collegamento idropulitrice/avvolgitubo (25),

- supporto accessori (26).

Qualora dovessero esservi problemi, rivolgersi al rivenditore o ad un centro di assistenza autorizzato.

3.3 ACCESSORI OPZIONALI

È possibile integrare la dotazione standard dell'idropulitrice con la seguente ricca gamma di accessori:

• lancia sabbiente: ideata per levigare superfici, eliminando ruggine, vernice, incrostazioni, ecc.;
• sonda spurgatubi: ideata per disotturare tubazioni e condutture;
• lancia sottoscocca: ideata per raggiungere zone di difficile accesso;
• idrospazzola rotante: ideata per la pulizia di superfici delicate;
• rotojet: ideato per la rimozione di sporco ostinato;
• lancia schiumogena: ideata per una più efficace distribuzione del detergente.

ATTENZIONE

- Accessori opzionali non adeguati pregiudicano il funzionamento dell'idropulitrice e la possono rendere pericolosa. Utilizzare esclusivamente accessori opzionali originali raccomandati dal Costruttore.

Per quanto riguarda le prescrizioni generali, le avvertenze di sicurezza, l'installazione e la manutenzione degli accessori opzionali, occorre fare riferimento alla documentazione che li accompagna.

4 INSTALLAZIONE

Si faccia anche riferimento alla Fig. A, collocata all'inizio del manuale di uso e manutenzione.

4.1 MONTAGGIO DEGLI ACCESSORI

a)Innestare il tubo lancia (11) sull'idropistola (8) ed avvitare a fondo.
b) Montare il supporto accessori (26) sul manubrio (30); montare la manopola e la leva (13) sull'avvolgitubo (6) (solo PW 160C - PW 170C - IP 1700S).
c) Montare il tubo (25) tra avvolgitubo e idropulitrice, serrando a fondo i due raccordi ad attacco rapido; srotolare la quantità di tubo (7) necessaria ruotando l'avvolgitubo attraverso la manopola (13) (solo PW 160C - PW 170C - IP 1700S).
d) Srotolare il tubo alta pressione (7), inserire il raccordo ad attacco rapido al raccordo di uscita acqua (5), avvitare e serrare (solo PW 160 - IP 1600).
e) Avvitare l'estremità del tubo alta pressione (7) (lato senza attacco rapido per PW 160 - IP 1600) sul filetto dell'idropistola (8) e serrare a fondo con due chiavi fisse da 17 mm (non in dotazione).
f) Inserire il filtro aspirazione acqua (15) nel raccordo aspirazione acqua (14) ed avvitarlo sul raccordo di ingresso acqua dell'idropulitrice.

4.2 VERIFICHE ED ALLACCIAMENTO ALLA RETE IDRICA

AVVERTENZA

• L'alimentazione idrica deve essere tale da poter garantire una adeguata erogazione di portata d'acqua per l'idropulitrice, a questo scopo fare riferimento ai valori riportati nella tabella dati tecnici. In caso di dubbi rivolgersi ad un Tecnico Specializzato.
• Non alimentare l'idropulitrice con acqua a temperatura superiore a 50^ / 122^ od inferiore a 5^ / 41^ .
• La pressione dell'acqua di alimentazione non deve essere superiore a 8 bar/116 psi.
• Non far funzionare l'idropulitrice con profondità di adescamento superiori a 0 m/0 ft.
• Non far funzionare l'idropulitrice senza alimentazione idrica.
• Non alimentare l'idropulitrice con acqua salmastra o contenente impurità. Qualora ciò dovesse accadere, far funzionare l'idropulitrice per alcuni minuti con acqua pulita.

ATTENZIONE

- Attenersi alle prescrizioni di collegamento alla rete idrica vigenti nel paese in cui viene installata l'idropulitrice.

4.3 VERIFICHE ED ALLACCIAMENTO ALLA LINEA ELETTRICA

ATTENZIONE

• Fare verificare da un Tecnico Specializzato che l'alimentazione dell'impianto elettrico sia conforme ai dati riportati sulla targhetta di identificazione (18) apposta sull'idropulitrice. In particolar modo la tensione di alimentazione non deve differire da quella riportata nella targhetta di ± 5%.
• Il collegamento alla rete elettrica deve essere predisposto da un Elettricista Qualificato, in ottemperanza alla norma IEC 60364-1 od a norme equivalenti in vigore nel paese dove viene utilizzata l'idropulitrice. In particolare la presa di corrente alla quale si collega l'idropulitrice deve essere munita di conduttore di terra, di adeguato fusibile (il valore è riportato sulla targhetta di identificazione ed in tabella dati tecnici) e deve essere protetta da un interruttore magnetotermico differenziale di sensibilità non superiore a 30 mA.
• Qualora il cavo di alimentazione fosse troppo corto, è possibile utilizzare una prolunga, assicurandosi che non superi i 10 m/32,8 ft, che la sezione dei conduttori sia di almeno 1,5 mm ^2 e che la spina e la presa siano del tipo a tenuta stagna. Per rispettare tutte queste prescrizioni occorrerà rivolgersi ad un Elettricista Qualificato.

Le prolunghe non adeguate possono essere pericolose.

5 FUNZIONAMENTO

ATTENZIONE

IT

• L'utilizzo dell'idropulitrice richiede attenzione e prudenza. Non affidare ad altri l'idropulitrice senza esserci accertati, sotto la propria diretta responsabilità, che l'utente occasionale abbia letto attentamente questo manuale e conosca l'uso dell'idropulitrice. Le idropulitrice non devono essere usate da bambini o da personale non addestrato.

• Rispettare le avvertenze di sicurezza contenute nel manuale di uso e manutenzione degli eventuali accessori opzionali che vengono utilizzati.
  • Non utilizzare l'idropulitrice nel caso in cui:

• il cavo di alimentazione od oltre parti importanti come il tubo alta pressione, i dispositivi di sicurezza, l'idropistola e la lancia siano danneggiati;

• l'idropulitrice si sia rovesciata od abbia subito forti urti;
• vi siano evidenti perdite di acqua.

In tali casi fate controllare l'idropulitrice da un Tecnico Specializzato.

• Particolare attenzione deve essere riservata all'uso dell'idropulitrice in ambienti in cui vi siano veicoli in movimento, che possono schiacciare o lesionare il cavo di alimentazione, il tubo alta pressione, l'idropistola, ec
• Durante il funzionamento tenere sempre sotto sorveglianza l'idropulitrice e fuori dalla portata dei bambini. In particolare prestare grande attenzione nell'uso presso asili nido, case di cura e case di riposo, in quanto in tali luoghi possono esservi bambini, persone anziane o disabili senza sorveglianze
• Prima di far funzionare l'idropulitrice, curare di disporla in un luogo asciutto, in piano ed in posizione stabile, onde evitare cadute o ribaltamenti.
• Eseguire le operazioni descritte ne paragrafo "Arresto" prima di spostare l'idropulitrice.
• Prima dell'avviamento dell'idropulitrice, indossare indumenti che garantiscano una adeguata protezione da errate manovre con il getto d'acqua in pressione. Non usare l'idropulitrice in prossimità di persone, se queste non indossano indumenti protettivi.
• I getti ad alta pressione possono essere pericolose se usati impropriamente. Non dirigere il getto verso persone, animale, apparecchiature elettriche sotto tensione o verso l'idropulitrice stessa.
• Durante l'uso impugnare saldamente l'idropistola, perché quando si agisce sulla leva (9), si è sottoposti alla forza di reazione del getto ad alta pressione. L'entità di tale forza di rinculo è riportata in tabella dati tecnici (la forza di rinculo è espressa in N, ove 1 N = 0,1 kg)
• Non dirigere il getto contro se stessi od altre persone per pulire indumenti o calzature.
• Gli pneumatici dei veicoli debbono essere lavati da una distanza non inferiore a 50 cm, per evitare che il getto ad alta pressione li danneggi. Prima manifestazione del danno apportato ad uno pneumatico è la sua alterazione di colore.
• Non dirigere il getto ad alta pressione verso materiali contenenti amianto od altre sostanza dannose per la salute.
  • Non usare l'idropulitrice sotto la pioggia.
• Prestare particolare attenzione a quanto esposto nel paragrafo “Verifiche ed allacciamento alla linea elettrica”.
• Prestare particolare attenzione a quanto esposto nel paragrafo "Funzionamento con detergente".

• Quando non in funzione, non lasciare l'idropulitrice con la spina inserita nella presa di corrente e comunque disinserirla prima di qualsiasi intervento. Più specificamente portare sempre l'interruttore generale (1) in posizione "0", togliere la spina dalla presa di corrente, premere la leva (9) dell'idropistola per scaricare la eventuale pressione residua e portare in posizione di blocco il fermo di sicurezza (10) (Fig. B):

• prima di lasciare senza sorveglianza, anche se per breve tempo, l'idropulitrice;

• prima di ogni rabbocco di detergente;

• dopo l'uso, aspettare, inoltre, che idropulitrice si sia anche completamente raffreddata prima di ogni pulizia o manutenzione.

• Durante l'uso, non bloccare la leva (9) dell'idropistola in posizione di sempre aperto.
  • Non estrarre la spina dalla presa di corrente tirando il cavo di alimentazione.

• Non interporre riduzioni od adattatori fra spina elettrica e presa di corrente.
• Mantenere il cavo di alimentazione, le eventuali prolunghe, le spine e le prese asciutti. Non toccarli con le mani bagnate.

• Qualora il cavo di alimentazione fosse danneggiato, per la sua sostituzione, onde evitare un pericolo, rivolgersi al Costruttore o ad un Tecnico Specializzato.

• Durante il funzionamento non coprire l'idropulitrice e non collocarla dove ne sia pregiudicata la ventilazione.

• Quando si utilizza l'idropulitrice in ambienti chiusi, assicurarsi che sia garantita una corretta ventilazione.

5.1 ATTIVITÀ PRELIMINARI

• Srotolare completamente il tubo alta pressione (7).
• Fissare al raccordo rapido d'ingresso acqua (14) un tubo di alimentazione, utilizzando un comune raccordo rapido da giardinaggio.
• Aprire il rubinetto di alimentazione acqua, facendo attenzione a che non vi siano gocciolamenti.
• Accertarsi che l'interruttore generale (1) sia in posizione di spento (posizione "0") ed innestare la spina nella presa di corrente elettrica.
• Ruotare l'interruttore generale (1), in posizione "1".
• Premere la leva (9) dell'idropistola ed attendere che fuoriesca un getto d'acqua continuo.
• Portare l'interruttore generale (1) in posizione "0" e collegare all'idropistola (8) il tubo lancia (11).

• Accertarsi che la testina multiregolazione portaugello (12) non sia in posizione di erogazione detergente (si veda anche il paragrafo “Funzionamento con detergente”).
• Riavviare l'idropulitrice ruotando in posizione "1" l'interruttore generale (1), verificando che lo spruzzo dell'ugello sia uniforme e che non vi siano gocciolamenti.

Nota: durante tale avvio l'idropulitrice si arresterà immediatamente dopo lo spunto di partenza in quanto viene attivato il dispositivo Total Stop.

- Per far entrare in funzione l'idropulitrice, iniziando così le operazioni di lavaggio, sarà sufficiente azionare la leva (9) dell'idropistola.

Il valore della pressione è desumibile dall'indicatore di pressione (3).

• L'idropulitrice è stata progettata per essere usata con i detergenti raccomandati dal Costruttore. L'uso di altri detergenti o prodotti chimici può influenzare negativamente la sicurezza dell'idropulitrice. In particolare non aspirare mai liquidi contenenti solventi, benzina, diluenti, acetone ed olio combustibile, in quanto il prodotto nebulizzato è altamente infiammabile, esplosivo e tossico.
• Leggere attentamente le prescrizioni ed avvertenze riportate sull'etichetta del detergente utilizzato.
• Conservare i detergenti in un luogo sicuro ed inaccessibili ai bambini.
• In caso di contatto con gli occhi lavare immediatamente con acqua e rivolgersi subito ad un medico portando con sé la confezione di detergente.
• In caso di ingestione, non indurre il vomito e rivolgersi subito ad un medico portando con sé la confezione di detergente.
• Durante l'operazione di riempimento del serbatoio detergente, fare attenzione a non versare liquido sull'idropulitrice. Qualora ciò dovesse accadere, aspettare almeno 24 ore prima di mettere in funzione l'idropulitrice, in modo da consentire l'evaporazione del liquido eventualmente penetrato all'interno dell'apparecchio.

I detergenti raccomandati, sono biodegradabili oltre il 90 %.

Per le modalità di impiego del detergente, fare riferimento a quanto riportato in tabella e sull'etichetta della confezione di detergente.

- Nel caso di aspirazione dal serbatoio dell'idropulitrice (solo PW 170C - IP 1700S):

- sfilare il tappo (4) e facendo attenzione a non far tracimare il liquido, riempire il serbatoio (capacità massima 1,75 L/ 0,46 US gal) seguendo le raccomandazioni relative al dosaggio riportate sulla targhetta della confezione di detergente.

- agire sulla testina multiregolazione portaugello (12) come schematizzato in Fig. H-1, e poi azionare la leva (9) dell'idropistola ed iniziare l'operazione di erogazione del detergente.

- agire sulla testina multiregolazione portaugello (12) come schematizzato in Fig. H-2 per ripristinare il funzionamento ad alta pressione.

- Nel caso di utilizzo di lancia schiumogena (31) (solo PW 160 - PW 160C - IP 1600), innestarla sull'idropistola (8) ed accendere l'apparecchio (l'aspirazione e la miscelazione avvengono automaticamente al passaggio dell'acqua).

5.4 INTERRUZIONE DEL FUNZIONAMENTO (TOTAL STOP)

Rilasciando la leva (9) dell'idropistola, l'idropulitrice si arresta automaticamente.

L'idropulitrice riprende a funzionare regolarmente alla successiva pressione della leva dell'idropistola.

IT

ATTENZIONE

- Si ricordi che quando l'idropulitrice è in Total Stop è a tutti gli effetti in funzione, quindi prima di lasciarla senza sorveglianza, anche se per breve tempo, portare sempre l'interruttore generale (1) in posizione "0", togliere la spina dalla presa di corrente, premere la leva (9) dell'idropistola per scaricare la eventuale pressione residua e portare in posizione di blocco il fermo di sicurezza (10) (Fig. B).

Ultimate le operazioni di lavaggio, procedere all'arresto ed alla messa a riposo dell'idropulitrice.

6.1 ARRESTO

• Chiudere completamente il rubinetto di alimentazione dell'acqua.
• Svuotare dall'acqua l'idropulitrice facendola funzionare per alcuni secondi con la leva (9) dell'idropistola premuta.
• Portare l'interruttore generale (1) in posizione "0".
• Togliere la spina di alimentazione dalla presa di corrente.
• Eliminare l'eventuale pressione residua rimasta nel tubo alta pressione (7), tenendo premuta per alcuni secondi la leva (9) dell'idropistola.
• Riavvolgere con cura il cavo di alimentazione (2) ed appenderlo al sostegno (21).
• Attendere che l'idropulitrice si sia raffreddata.

ATTENZIONE

• Quando viene fatta raffreddare l'idropulitrice, prestare attenzione:
• a non lasciare incustodita l'idropulitrice se vi sono bambini, anziani o disabili non sorvegliati;
• a disporre l'idropulitrice in una posizione stabili senza pericolo di cadute;
• a non mettere l'idropulitrice a contatto o nelle immediate vicinanze di materiale infiammabili.

6.2 MESSA A RIPOSO

• Riavvolgere il tubo alta pressione (7) con cura, evitando piegature.
• Riavvolgere con cura il cavo elettrico di alimentazione (2).
• Riporre con cure l'idropulitrice in un luogo asciutto e pulito, facendo attenzione a non danneggiare il cavo di alimentazione ed il tubo alta pressione.

AVVERTENZA

• L'idropulitrice teme il gelo.
In ambienti rigidi, al fine di evitare formazioni di ghiaccio all'interno dell'idropulitrice, è possibile, prima di procedere alla procedura di "Arresto", fare aspirare all'idropulitrice un prodotto antigelo automobilistico, dopo aver consultato un Tecnico Specializzato, in quanto il liquido pompato potrebbe danneggiare le guarnizioni della pompa ad alta pressione.
In ambienti rigidi, se non è stato possibile proteggere l'idropulitrice come illustrato in precedenza, prima di avviarla portarla in un ambiente caldo per un tempo sufficiente a far sciogliere l'eventuale ghiaccio formatosi al suo interno.
Il mancato rispetto di queste semplici prescrizioni può comportare seri danni all'idropulitrice.

7 PULIZIA E MANUTENZIONE

TENZIONE

• Ogni intervento di pulizia e manutenzione deve essere effettuato solo dopo aver eseguito le operazioni descritte nel paragrafo “Arresto”.
  In particolar modo occorre ricordare di scollegare sempre l'alimentazione elettrica.
• Per garantire la sicurezza dell'idropulitrice utilizzare solo ricambi originali forniti dal Costruttore o da lui approvati.
• I tubi di gomma, i raccordi e le lance ad alta pressione sono importanti per la sicurezza: utilizzare esclusivamente quelli raccomandati dal Costruttore.

7.1 MANUTENZIONE ORDINARIA

Eseguire le operazioni descritte nel paragrafo “Arresto” ed attenersi a quanto riportato nella tabella seguente.

INTERVALLO DI MANUTENZIONE	INTERVENTO
Ad ogni uso • Controllo cavo di alimentazione, tubo alta pressione, raccordi, idropistola, tubo lanciaQualora uno o più particolari risultassero danneggiati, non utilizzare assolutamente l'idropulitrice e rivolgersi ad un Tecnico Specializzato.
Settimanalmente • Pulizia	filtro ingresso acqua (15).Per la pulizia, in genere è sufficiente passare il filtro sotto un getto d'acqua corrente, o soffiarlo con aria compressa. Nei casi più difficili, usare un prodotto anticalcare o sostituirlo, rivolgendosi per l'acquisto del ricambio ad un centro assistenza autorizzato.
Mensilmente • Pulizia ugello.	Per la pulizia, in genere è sufficiente passare entro il foro dell'ugello lo spillo (17) in dotazione. Qualora non si ottengano risultati apprezzabili sostituire l'ugello, utilizzando la chiave (16) in dotazione. Per l'acquisto del ricambio rivolgersi ad un centro di assistenza autorizzato.

AVVERTENZA

- Durante il funzionamento, l'idropulitrice non deve essere troppo rumorosa e sotto di essa non vi devono essere evidenti gocciolamenti di acqua o di olio.

Qualora ciò dovesse accadere, fare controllare la macchina da un Tecnico Specializzato.

7.2 MANUTENZIONE STRAORDINARIA

ATTENZIONE

- Gli interventi di manutenzione straordinaria debbono essere eseguiti solamente da un Tecnico Specializzato.

Per la manutenzione straordinaria attenersi a quanto riportato nella tabella seguente.

INTERVALLO DI MANUTENZIONE	INTERVENTO
Ogni 100 ore Controllo circuito idraulico pompa.Controllo fissaggio pompa.
Ogni 200 ore Sostituzione olio pompa.Controllo valvole aspirazione/mandata pompa.Controllo serraggio viti pompa.Controllo valvola di regolazione pompa.Verifica dei dispositivi di sicurezza.

AVVERTENZA

- I dati riportati in tabella sono indicativi.

8 DEMOLIZIONE E SMALTIMENTO

La demolizione dell'idropulitrice va eseguita solamente da personal qualificato ed in conformità alla legislazione vigente nel paese in cui è stata installata.

In particolare, il simbolo — presente sulla targhetta di identificazione (18), indica che il prodotto non deve essere smaltito assieme ai rifiuti domestici.

Per ulteriori indicazioni rivolgetevi al locale servizio di smaltimento rifiuti od al vostro rivenditore.

ATTENZIONE

- Prima di rottamare l'idropulitrice, renderla inservibile, ad esempio tagliandone il cavo di alimentazione e rendere innocue quelle parti che potrebbero costituire un pericolo per dei bambini che si servissero dell'idropulitrice per i loro giochi.

9 INCONVENIENTI, CAUSE E RIMEDI

ATTENZIONE

IT

- Prima di effettuare ogni intervento eseguire le operazioni descritte nel paragrafo "Arresto". Qualora non si riesca a ripristinare il corretto funzionamento dell'idropulitrice con l'ausilio delle informazioni contenute nella tabella seguente, rivolgersi ad un Tecnico Specializzato.

INCONVENIENTI CAUSE	RIMEDI
Portando l'interruttore (1) in posizione "1", l'idropulitrice non si avvia.Si ricordi anche quanto riportato nella Nota del paragrafo "Interruzione del funzionamento (Total Stop)"	È in te r v enu to un dis p osi tivo di sicurezza dell'impianto a cui è collegata l'idropulitrice (fusibile, interruttore differenziale ecc.).La spina del cavo di alimentazione non è inserita correttamente.	Ripristinare il dispositivo di protezione.In caso di nuovo intervento non utilizzare l'idropulitrice e rivolgersi ad un Tecnico Specializzato.Scollegare la spina dalla presa e ricollegarla correttamente.
L'idropulitrice vibra molto ed è rumorosa.	Il filtro ingresso acqua (15) è sporco. AAttenersi a quanto riportato nel paragrafo "Manutenzione ordinaria".L'alimentazione idrica è insufficiente. Verificare che il rubinetto sia completamente aperto e che la portata della rete idrica.sia conforme a quanto riportato nel paragrafo "Caratteristiche e dati tecnici".
L'idropulitrice non raggiunge la massima pressione.	La testina multiregolazion portaugello (12) è in posizione bassa pressione (Fig. H-1).L'ugello è usurato.	Operare secondo quanto riportato in Fig. H-2.Sostituire l'ugello secondo quanto riportato nel paragrafo "Manutenzione ordinaria".
Scarsa aspirazione detergente.	La testina multiregolazion portaugello (12) non è in posizione bassa pressione (Fig. H-1)Mancanza del prodotto nel serbatoio.Il detergente utilizzato è troppo viscoso	Operare secondo quanto riportato in Fig. H-1.Aggiungere prodotto nel serbatoio.Utilizzare un detergente raccomandato dal costruttore, attenendosi alle diluizioni riportate sulla targhetta.
Dall'ugello non esce acqua.	Manca l'acqua.Ugello acqua otturato.	Verificare che il rubinetto della rete idrica sia completamente aperto.Pulire e/o sostituire l'ugello secondo quanto riportato nel paragrafo "Manutenzione ordinaria".
L'idropulitrice si arresta durante il funzionamento.	È in te r v enu to un dis p osi tivo di sicurezza dell'impianto a cui è collegata l'idropulitrice (fusibile, interruttore differenziale, ecc).È intervenuto il dispositivo di protezione amperometrica.	Ripristinare il dispositivo di protezione.In caso di nuovo intervento non utilizzare l'idropulitrice e rivolgersi ad un Tecnico Specializzato.Attenersi a quanto riportato nel paragrafo "Dispositivi di sicurezza".
Ruotando l'interruttore generale (1) il motore ronza, ma non parte	L'impianto elettrico e/o la prolunga non sono adeguati.	Attenersi a quanto riportato nel paragrafo "Verifiche ed allacciamento alla linea elettrica".

1 GENERAL INFORMATION

Italiano	English
CERTIFICATO DI GARANZIA	WARRANTY CERTIFICATE
Questa macchina è stata concepita e realizzata attraverso le più moderne tecniche produttive. La Ditta costruttrice garantisce i propr prodotti per un periodo di 24 mesi dalla data di acquisto per utilizzo privato e hobbistico. La garanzia è limitata a 12 mesi in caso di uso professionaleCondizioni generali di garanzia1) La garanzia viene riconosciuta a partire dalla data d'acquisto. La Ditta costruttrice tramite la rete di vendita ed assistenza tecnica sostituisce gratuitamente le parti difettose dovute a materiale, lavorazioni e produzione. La garanzia non toglic all'acquirente i diritti legali previsti dal codice civile contro le conseguenze dei difetti o vizi causati dalla cosa venduta.2) Il personale tecnico interverrà il più presto possibile nei limiti di tempo concessi da esigenze organizzative.3) Per richiedere l'assistenza in garanzia è necessario esibire al personale autorizzato il sotto riportato certificato di garanzia timbrato dal rivenditore, compilato in tutte le sue parti e corredato di fattura d'acquisto o scontrino fiscalmente obbligatorio comprovante la data d'acquisto.4) La garanzia decade in caso di:- Assenza palese di manutenzione,- Utilizzo non corretto del prodotto o manomissioni,- Utilizzo di lubrificanti o combustibili non adatti,- Utilizzo di parti di ricambio o accessori non originali,- Interventi effettuati da personale non autorizzato.5) La Ditta costruttrice esclude dalla garanzia i materiali di consumo e le parti soggette ad un normale logorio di funzionamento.6) La garanzia esclude gli interventi di aggiornamento e miglioramento del prodotto.7) La garanzia non copre la messa a punto e gli interventi di manutenzione che dovessero occorrere durante il periodo di garanzia.8) Eventuali danni causati durante il trasporto devono essere immediatamente segnalati al trasportatore pena il decadere della garanzia.9) La garanzia non copre eventuali danni, diretti o indiretti, causati a persone o cose da guasti della macchina o conseguenti alla forzata sospensione prolungata nell'uso della stessa.	This machine has been designed and manufactured using the most modern techniques. The manufacturer guarantees its products for 24 months from the date of purchase, for private and hobby use. The warranty is limited to 12 months in case of professional use.Limited warranty1) The warranty period starts on the date of sale. The manufacturer, acting through the sales and technical assistance network, shall replace free of charge any parts proven defective in material, machining or manufacturing. The warranty does not affect the purchaser's rights as established under legislation governing the consequences of defects in the machine.2) Technical personnel will undertake the necessary repairs in the minimum time possible, compatible with organisational needs.3) To make any claim under the warranty, this certificate of warranty, fully compiled, bearing the dealer's stamp, and accompanied by the invoice or receipt showing the date of purchase, must be displayed to the personnel authorised to approve work.4) The warranty shall be null and void if:- the machine has evidently not been serviced correctly,- the machine has been used for improper purposes or has been modified in any way,- unsuitable lubricants and fuels have been used,- non-original spare parts and accessories have been fitted,- work has been done on the machine by unauthorised personnel.5) The warranty does not cover consumables or parts subject to normal wear.6) The warranty does not cover work to update or improve the machine.7) The warranty does not cover any preparation or servicing work required during the warranty period.8) Damage incurred during transport must be immediately brought to the attention of the carrier: failure to do so shall render null and void the warranty.9) The warranty does not cover injury or damage caused directly or indirectly to persons or things by defects in the machine or by periods of extended disuse of the machine resulting from the said defects.

MODELLO - MODEL

SERIAL No

ACQUISTATO DAL SIG. - BOUGHT BY Mr.

DATA - DATE

CONCESSIONARIO - DEALER

Français

Deutsch

CERTIFICAT DE GARANTIE

ATTENZIONE! - Questo manuale deve accompagnare la macchina durante tutta la sua vita.
