| Type de produit | Enceinte encastrée de plafond |
| Marque | Bose |
| Modèle | FreeSpace FS2C |
| Dimensions (enceinte) | Diamètre : 183 mm, Boîtier : 155 mm de diamètre x 125 mm de profondeur |
| Ouverture de plafond requise | 165 mm de diamètre |
| Épaisseur maximale du plafond | 38 mm |
| Poids net (unité) | 1,63 kg |
| Poids brut (paire) | 4,40 kg |
| Alimentation | 70V / 100V, 16 Ω |
| Puissance réglable (70V) | 1, 2, 4, 8, 16 W |
| Puissance réglable (100V) | 2, 4, 8, 16 W |
| Impédance en mode 16 Ω | 16 W |
| Réponse en fréquence (UL) | 95 Hz à 17 000 Hz |
| Angle de couverture (vertical) | 145° à -3 dB, 170° à -6 dB |
| Angle de couverture (horizontal) | 140° à -3 dB, 170° à -6 dB |
| Niveau de pression sonore max. (16W, 70V) | 86,7 dBA à 3,1 m (norme UL) |
| Utilisation | Intérieur uniquement |
| Normes | ANSI/UL 1480-2016, CAN/ULC-S541, EN 54-24, IP21C |
| Entretien | Nettoyage avec chiffon sec uniquement |
| Sécurité | Installation par professionnel qualifié, fixation secondaire recommandée |
| Garantie | Garantie limitée (voir PRO.BOSE.COM) |
| Accessoires inclus | 2 supports, 2 grilles, guides d'installation (paire) |
FOIRE AUX QUESTIONS - FreeSpace FS2C BOSE
Questions des utilisateurs sur FreeSpace FS2C BOSE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support des enceintes au format PDF gratuitement ! Retrouvez votre notice FreeSpace FS2C - BOSE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FreeSpace FS2C de la marque BOSE.
MODE D'EMPLOI FreeSpace FS2C BOSE

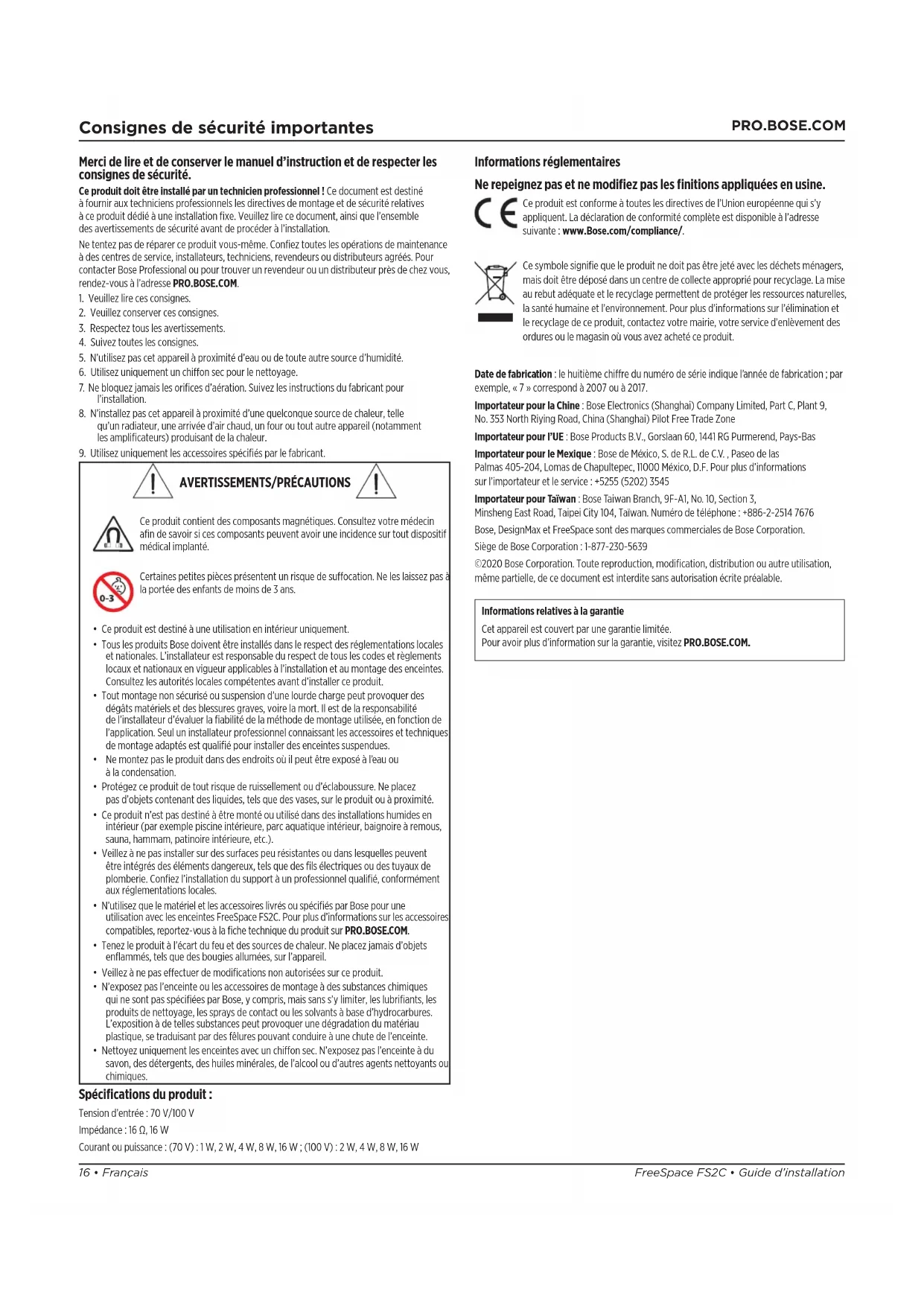

Notice d'installation 16
Merci de生存 et de conserver le manuel d'instruction et de respecter les consignes de sécurité.
Ce produit doit être installé par un technicien professionnel! Ce document est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuiliez lire ce document, ainsi que l'ensemble des avertissements de sécurité avant de proceder à l'installation.
Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agriés. Pour contacter Bose Professional ou pour couver un revendeur ou un distributeur près de chez vous, rendez-vous à l'adresse PRO.BOSE.COM.
- Veuillez dire ces consignes.
- Veuillez conserves consignes.
- Respectez tous les averissements.
- Suívez toutes les consignes.
- N'utilisez pas cet apparéil à proximité d'eau ou de toute autre source d'humidité.
- Utilisez uniquement un chiffon sec pour le nettoyage.
- Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
- N'installez pas cet apparéil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre apparéil (notamment les amplificateurs) produit de la chaleur.
- Utilisez uniquement les accessoires specifiés par le fabricant.
AVERTISSEMENTS/PRÉCAUTIONS
Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif Médical implanté.
Certaines petites pièces représentent un risque de suffocation. Ne les laissez pas à la portée des enfants de moins de 3 ans.
- Ce produit est destiné à une utilisation en interieur uniquement.
- Tous les produits Bose doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
- Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégats matériels et des blessures graves, voir la mort. Il est de la responsabilité de l'installateur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connissant les accessoires et techniques de montage adaptés est ajusté pour installer des enceintes suspends.
- Ne montez pas le produit dans des endroits où il peut etre exposé a I'eau ou à la condensation.
- Protégéz ce produit de tout risque de ruisellément ou d'éclaboussure. Ne place pas d'objets contenant des liquides, tels que des vases, sur le produit ou à proximité.
- Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en interieur (par exemple piscine interieure, parc aquatique interieur, baignoire à remous, sauna, hammam, paitoine interieure, etc.).
- Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des éléments dangereux,tics que des fils électriques ou des tuyaux de plomberie. Confiez l'installation du support à un professionnelnel qualifié, conformément aux réglementations locales.
- N'utilise que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les encéntes FreeSpace FS2C. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
Tenez le produit à l'ecart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil. - Veilaz ne pas effectuer de modifications non autorises sur ce produit.
- N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose, y compris, mais sans s'y limiter, les lubrifants, les produits de nettoyage, les sprays de contact ou les solvents à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériel plastique, se traduisant par des fêtres pouvant conduire à une chute de l'enceinte.
- Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.
Spcifications du produit :
Tension d'entree: 70 V/100 V
Impedance: 16 Ω, 16 W
Courant ou puissance : (70 V) : 1 W, 2 W, 4 W, 8 W, 16 W ; (100 V) : 2 W, 4 W, 8 W, 16 W
Informations reglementaires
Ne repeignez pas et ne modifiez pas les finitions appliquées en usine.
Ce produit est conforme à toutes les directives de l'Union europeenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante: www.Bose.com/compliance/.
Ce symbole signifie que le produit ne doit pasetrejetedaveclesdechetsmenagers, mais doitetre déposedeansun centre de collecte appropriepourrecyclage.Lasire au rebut adequate et le recyclagepermétentodeprotégegeresrssources naturelles, la sante humaine et I'environnement.Pour plus d'informations sur I'élimination et le recyclage de ce produit,contactezvoitrairie,votreservice d'enlevement des orduresoule magasin ouyouavazachetecproduit.
Date de fabrication: le huitième chiffre du numéro de série indique l'année de fabrication; par exemple, « 7 » correspond à 2007 ou à 2017.
Importateur pour l'UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas
Importateur pour le Mexique: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Pour plus d'informations sur l'importateur et le service: +5255 (5202) 3545
Importateur pour Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numéro de téléphone: +886-2-2514 7676 Bose, DesignMax et FreeSpace sont des marques commerciales de Bose Corporation. Siège de Bose Corporation : 1-877-230-5639
©2020 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.
Informations relatives à la garantie
Cet apparéil est couvert par une garantie limitee.
Pour avoir plus d'information sur la garantie, visitez PRO.BOSE.COM.
Contenu de l'emballage
2× 2× 2× 2× 1

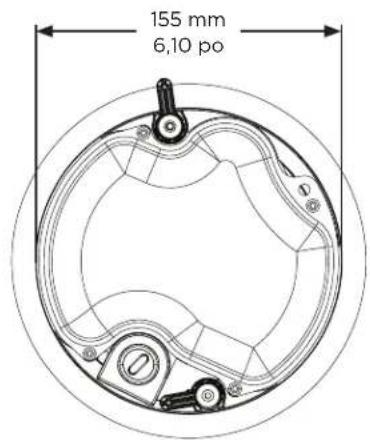

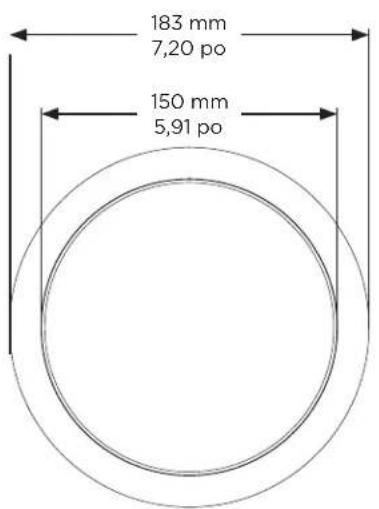

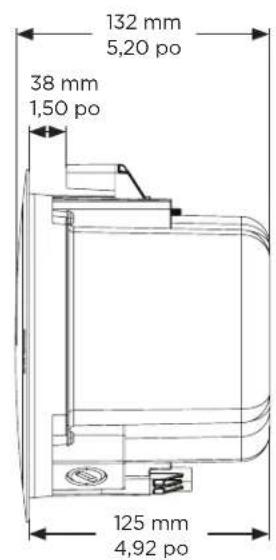

Dimensions du produit
\section*{Caracteristiques techniques}
Pour consulter d'autres caractéristiques, veillez vous reporter à la fiche technique de l'enceinte FreeSpace FS2C disponible sur le site PRO.BOSE. COM. Pour consulter les caractéristiques de la norme EN 54-24 (y compris concernant les égaliseurs externes requis), veillez vous reporter aux évaluations certifiées EN 54-24 de l'enceinte FreeSpace FS2C (AM857600 Rev. 00) sur PRO.BOSE.COM.
| Caracteristiques physiques | |
| Dimensions du produit Diamètre de l'enceinte : 183 mm (7,20 po) | |
| Diamètre du boîtier : 155 mm (6,10 po) | |
| Profondeur du boîtier : 125 mm (4,92 po) | |
| Ouverture à découvert 165 mm (6,50 po) | |
| Épaisseeur maximale du plafond | 38 mm (1,50 po) |
| Poids net, enceinte avec grille (une seule enceinte) | 1,63 kg (3,60 lb) |
| Poids brut (paire d'enceintes) | 4,40 kg (9,70 lb) |
| Environnement Utilisation en intérieur uniquely | |
Informations importantes concernant l'installation
Avant d'installer l'enceinte, veuillez consulter les Consignes de sécurité importantes sur la page 16.
Pour les applications d'alerte en cas d'incendie et d'évacuation, conforme à l'indice IP21C comme requis par la norme EN 54-24.
Options d'installation

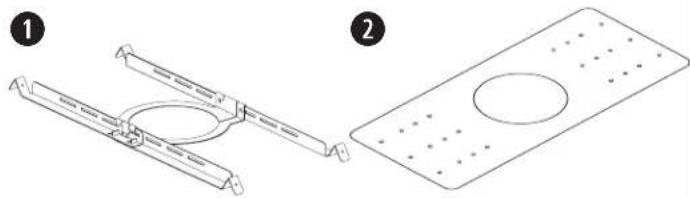

Options d'installation et accessoires
L'un des éléments suivants est nécessaire pour l'installation. Pour consuliter les instructions d'installation, reportez-vous au guide d'installation relatif à l'accessoire sur le site PRO.BOSE.COM.
Support régiable pour plafond (non fourni)
Plaque de montage en faux plafond (non fournie)
Raccord de conduit
Si vous utilisez un conduit en metal flexible, associez-le a un raccord de conduit 3 / 8 pouce ou a un connecteur double (duplex) 3 / 8 pouce.
Remarque: les raccords de conduit ne sont pas fournis.
Entree simple 3 % pouces
Entree duplex/boucle 32 pouces

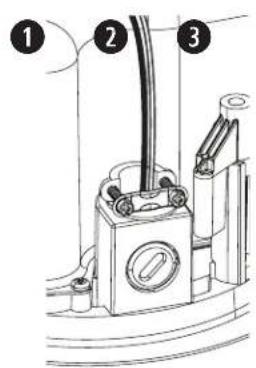

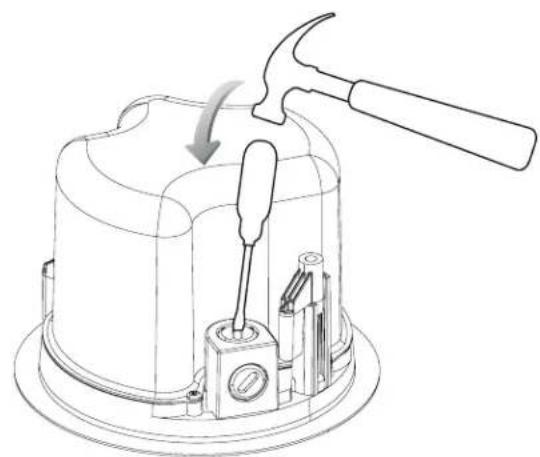

Choisir une méthode d'installation
Ouverture du haut
Utilisez l'ouverture du haut lorsqu'il y a suffisamment d'espace au-dessus du plafond.

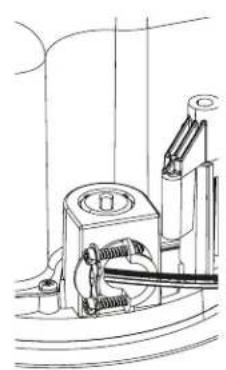

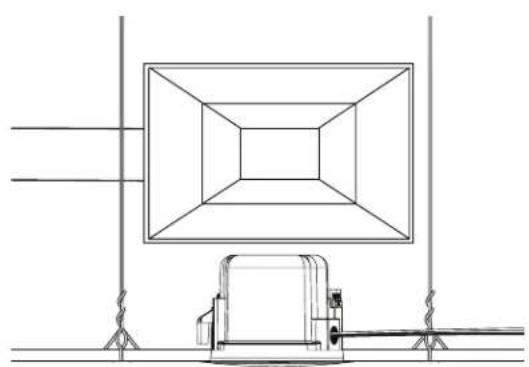

Ouverture latérale
Utilisez l'ouverture laterale lorsque I'espace au-dessus du plafond est limite.

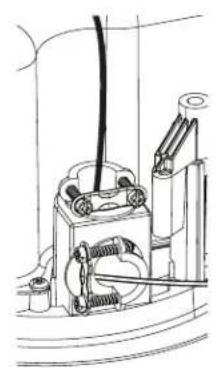

3 Deux ouvertures
Utilisez les deux ouvertures lorsqu'un système de cablage d'entrée et de sortie de signal independants est requis et qu'il y a suffisamment d'espace au-dessus du plafond.
Câblage de l'enceinte
Épaisleur des câbles
L'enceinte FreeSpace FS2C est concise pour fonctionner avec des cables de taille 18 AWG (0,8 mm) à 14 AWG (2,1 mm) uniquement.
Diagrammes de connexion
Exposez six millimetres (1/4 po) de fil dénudé à relier aux bornes
Remarque: la méthode de câblage doit être conforme aux specifications suivantes :

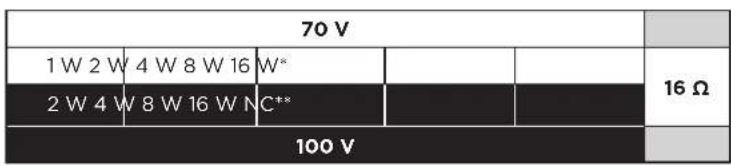

Réglages de l'enceinte
* NC: pas de connexion (ne pas utiliser) Réglage d'u par défaut

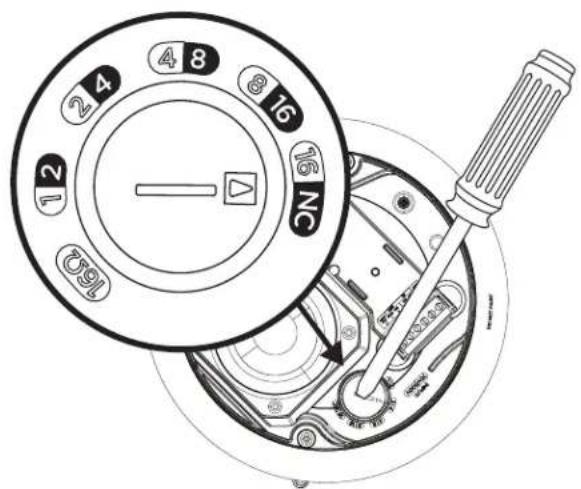

Réglage de la prise du transformateur
Reglez la prise en la tournant. Utilisez un tournevis à tete plate.
Préparation de l'installation

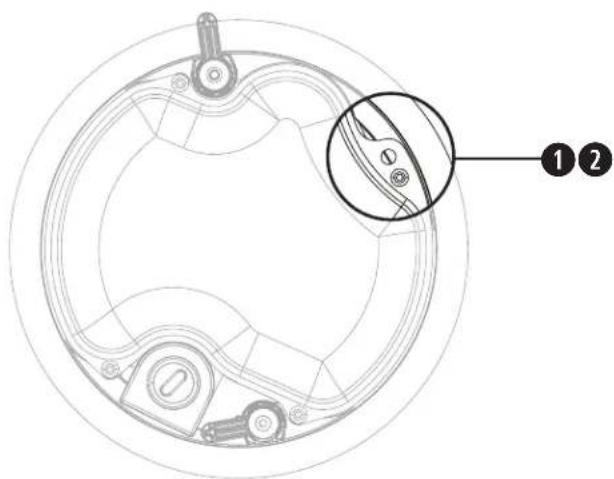

Utilisation d'un cable de sécurité
Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local.
Bose recommende l'utilisation de : (1) un fil de sécurité ou (2) un cable de sécurité comme dispositif de sécurité secondaire.
Reportez-vous au schéma ci-contre à droite pour prendre reconnaissance des points de fixation de sécurité.
Suivez les instructions du fabricant pour toute mise en œuvre d'un dispositif de sécurité secondaire.
Préparation de l'installation d'un support

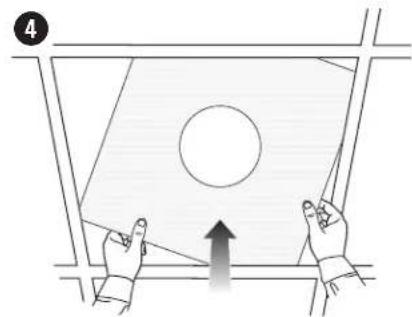

Dalle de plafond
- Retirez la dalle et utilisez le gabarit pour tracer le contour d'une enceinte sur la dalle. Pour center le gabarit sur la dalle, dessinez une croix (X) en reliant les angles en diagonale, et centrez le gabarit au point d'intersection.
- Decoupez une ouverture dans la dalle.
- Installéz le support. Pour consuliter les instructions concernant l'installation d'un support, reportez-vous au guide d'installation du support applicable sur le site PRO.BOSE.COM.
- Remettez en place la dalle de plafond.
Plafond dur
- Utilisez le gabarit pour tracer une ouverture sur le plafond.
- Decoupez une ouverture dans le plafond.
- Installéz le support. Pour consuliter les instructions concernant l'installation d'un support, reportez-vous au guide d'installation du support applicable sur le site PRO.BOSE.COM.
Installation dans un plafond dur avec plaque de montage (nouvelle construction)
Pour plus d'informations sur l'installation d'une plaque de montage, reportez-vous au guide d'installation des plaques de montage pour DesignMax et FreeSpace sur le site PRO.BOSE.COM. Une fois la plaque de montage installée, consultez la section Montage de l'enceinte à la page 21.

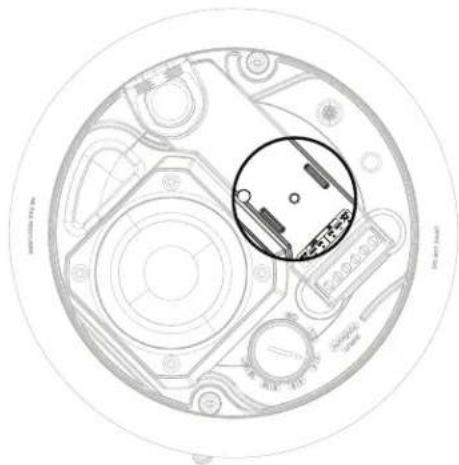

Point de fixation du bornier ceramique
L'enceinte FreeSpace FS2C est compatible avec un bornier ceramique (accessoire optionnel). Reportez-vous au schema pour vérifier l'emplacement du point de fixation du bornier ceramique. Pour plus d'informations sur le bornier ceramique, reportez-vous au guide d'installation du bornier ceramique sur le site PRO.BOSE.COM.

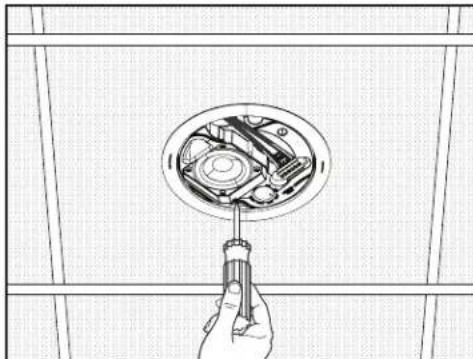

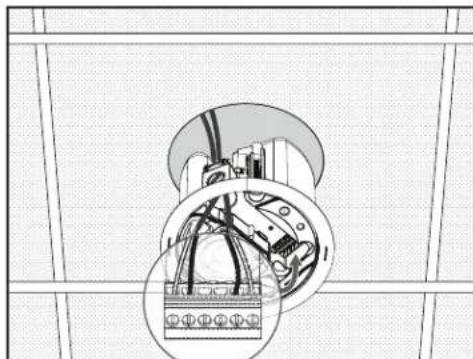

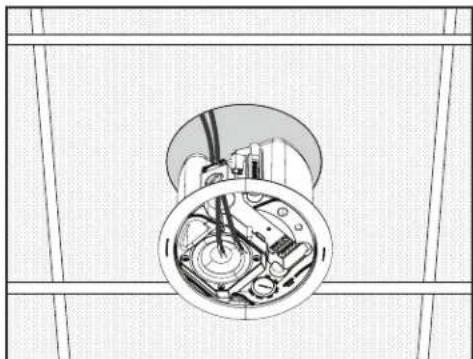

Montage de l'enceinte
- Faites passer le cable audio par l'ouverture de passage.
- Branchez le connecteur et inserez-le dans l'enceinte. Serrez le raccord de gaine, le cas échéant. Consultez la section Câblage de l'enceinte à la page 19 pour plus d'informations sur le câblage.
- Insérez l'enceinte dans le trou, puis dans l'élement de montage ou la plaque de montage (voir page 20). Ensuite, tournez (sens inverse des aiguilles d'une montre) les vis du bras d'ancrage d'un demi-tour pour dégager les bras d'ancrage. Abaissez ensuite progressivement l'enceinte jusqu'à ce que les bras d'ancrage s'enclenchent sur l'élement de montage ou la plaque de montage.

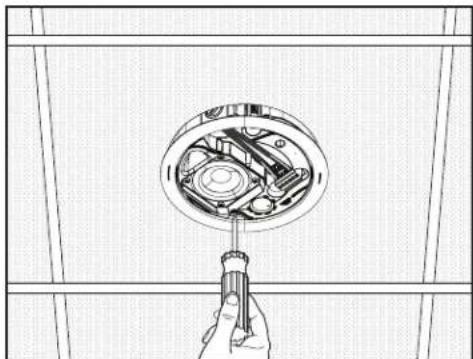

- Serrez les vis des bras d'ancrage pour fixer fermement l'enceinte.
AVERTISSENT: un serrage insuffisant ou excessif des vis peut endommager les bras d'ancrage, les points de fixation ou le plafond, ce qui pourrait creer un risque de chute.
1
2
3
4

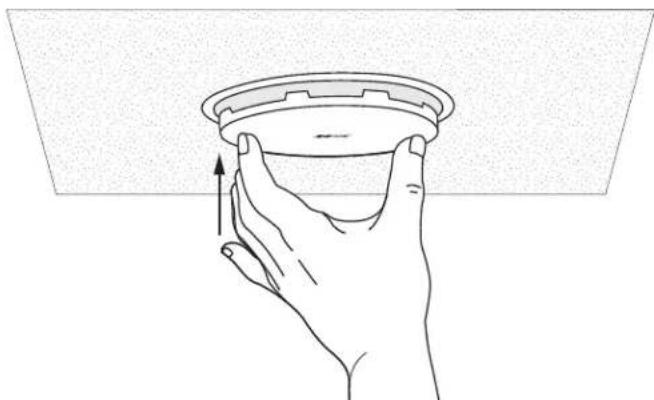

Fixation de la grille
Remarque: avant de fixer la grille, ajustez les réglages de l'enceinte sur la position appropriée pour l'installation Consultez la section Régliages de l'enceinte à la page 19.
Après avoir aligné le logo de façon appropriée pour l'installation, alignez la grille par rapport à l'intérieur du boitier de l'enceinte, puis poussez vers le haut jusqu'à ce qu'elle soit bien en place. Si nécessaire, poussez les ergots de la grille vers l'intérieur pour faciliter son insertion dans le boitier de l'enceinte.
Démontage de la grille
insrez un petit outil (d'un diametre de 1,5 mm au plus) dans l'un des trous de la grille situés dans le coin, puis tirez pour degager la grille.
ATTENlON : n'tulisez pas de tournevis pour retirer la grille du boitier. Voues risqueriez d'endommager l'enceinte.
Conformité aux réglementations et aux normes de sécurité en vigueur
L'enceinte Bose FreeSpace FS2C a fait l'objet d'une phase complète de tests, et elle est conforme aux specifications et aux utilisations suivantes :
ANSI/UL 1480-2016, CAN/ULC-S541
Utilisation de signalisation en cas d'incendie, catégorie UL UUMW/UUMW7, dossier S 3241. Numéro de contrôle 42S9.
Produit non destiné à une utilisation avec des systèmes à contrôle en courant continu.
Utilisation à l'intérieur dans des endroits secs.
EN 54-24: 2008, Enceinte pour systèmes d'alarme vocale pour la détction d'incendie et pour systèmes d'alarme incendie dans les bâtiments
Type d'environnement : A (applications en interieur)
Utilisable pour une installation suivant les méthodes de câblage de classe 1, 2 ou 3, conformément à la norme NFPA 70, National Electric Code, 2002, article 640.
Utilisable pour une installation suivant les méthodes de câblage de circuit d'alerte incendie selon la norme NFPA 70, National Electric Code, 2002, article 760.
Convient à une utilisation dans des emplacements ventilés de type plénum.
UL-2043, Essai de reaction au feu et dégagement de fumée visible pour les produits autonomes et leurs accessoires installés dans des emplacements ventilés.
NFPA 90-A, 2002, Installation de systèmes de climatisation et de ventilation, Paragraphe 4.3.10.2.6.5.
Directive CEM 89/336/EEC et article 10 (1) de cette meme directive, EN50081-1 et EN50082-1, comme indique par le marquage CE.
L'enceinte FreeSpace FS2C a ete conue en conformite avec les exigences definies dans les specifications reglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :
British Standard Code of Practice BS 5839, partie 8, en cas d'utilisation avec le bornier céramique et le fusible thermique.
Testé conforme à la norme CEI 60268-5.
Angle de couverture nominal (conformément à la norme UL 1480) Vertical: 145^ / 25^ à -3 dB; 170^ / 5^ à -6 dB
Horizontal: 140^ / 20^ à -3 dB; 170^ / 5^ à -6 dB
Niveau de pression sonore pour mesure de sensibilité suivant la norme UL, en dBA à 3,1 metres :
| Puissance CAN/ULC-S541 Canada Réglage 70 V 100 V |
| 1 W 77,3 dBA - 2 W 80,0 dBA 79,8 dBA |
| 4 W 82,4 dBA 82,6 dBA |
| 8 W 84,8 dBA 84,6 dBA |
| 16 W 86,7 dBA 86,3 dBA |
| 16 Ω 86,0 dBA - |
| Puisance | ANSI/UL 1480-2016 États-Unis | |
| Réglage 70 V 100 V | ||
| 1 W | 71,9 dBA - | |
| 2 W | 74,5 dBA | 74,9 dBA |
| 4 W | 77,2 dBA | 77,5 dBA |
| 8 W 79,8 dBA 79,9 dBA | ||
| 16 W | 82,1 dBA | 82,2 dBA |
| 16 Ω 82,6 dBA - | ||
Les niveaux de pression acoustique indiques sont conformes à la methode de signalisation spécifiée UL 1480.
Réponse en fréquences :
Alarme incendie (UL) : 95 Hz à 17000 Hz
