用户手册 FreeSpace FS2C BOSE

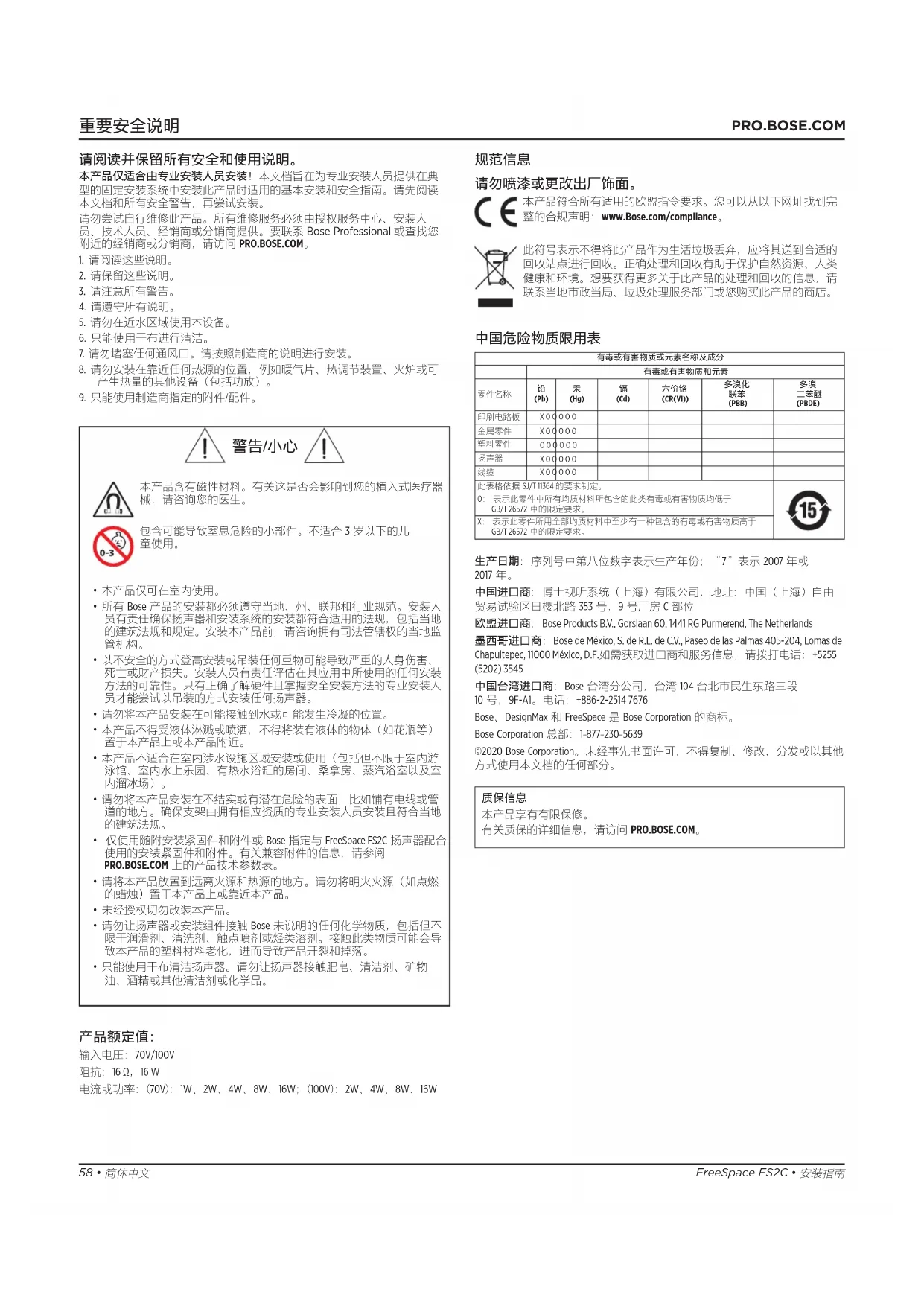

请阅读并保留所有安全和使用说明。 本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典 型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读 本文档和所有安全警告，再尝试安装。 请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人 员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您

附近的经销商或分销商，请访问 PRO.BOSE.COM。

7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。

8. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可

请勿喷漆或更改出厂饰面。 本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完 整的合规声明：www.Bose.com/compliance。 此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的 回收站点进行回收。正确处理和回收有助于保护自然资源、人类 健康和环境。想要获得更多关于此产品的处理和回收的信息，请 联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。

有毒或有害物质或元素名称及成分有毒或有害物质和元素

(Pb) (Hg) (Cd) 六价铬 (CR(VI))多溴化 联苯 (PBB)多溴 二苯醚 (PBDE)印刷电路板X O O O O O X O O O O O O O O O O O X O O O O O X O O O O O此表格依据 SJ/T 11364 的要求制定。O： 表示此零件中所有均质材料所包含的此类有毒或有害物质均低于 GB/T 26572 中的限定要求。X： 表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于 GB/T 26572 中的限定要求。 生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或 2017 年。 中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由 贸易试验区日樱北路 353 号，9 号厂房 C 部位 欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F.如需获取进口商和服务信息，请拨打电话：+5255 (5202) 3545 中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，9F-A1。电话：+886-2-2514 7676 Bose、DesignMax 和 FreeSpace 是 Bose Corporation 的商标。 Bose Corporation 总部：1-877-230-5639 ©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他 方式使用本文档的任何部分。

有关质保的详细信息，请访问 PRO.BOSE.COM。

输入电压：70V/100V 阻抗：16 Ω，16 W 电流或功率：(70V)：1W、2W、4W、8W、16W；(100V)：2W、4W、8W、16W

本产品含有磁性材料。有关这是否会影响到您的植入式医疗器

包含可能导致窒息危险的小部件。不适合 3 岁以下的儿

• 所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人 员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地 的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的当地监

• 以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、 死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装 方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人 员才能尝试以吊装的方式安装任何扬声器。

• 请勿将本产品安装在可能接触到水或可能发生冷凝的位置。

• 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等） 置于本产品上或本产品附近。

• 本产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游 泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室

• 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管 道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地

• 仅使用随附安装紧固件和附件或 Bose 指定与 FreeSpace FS2C 扬声器配合 使用的安装紧固件和附件。有关兼容附件的信息，请参阅

PRO.BOSE.COM 上的产品技术参数表。

• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃 的蜡烛）置于本产品上或靠近本产品。

• 请勿让扬声器或安装组件接触 Bose 未说明的任何化学物质，包括但不 限于润滑剂、清洗剂、触点喷剂或烃类溶剂。接触此类物质可能会导 致本产品的塑料材料老化，进而导致产品开裂和掉落。

• 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物 油、酒精或其他清洁剂或化学品。简体中文

有关其他规格，请参阅 PRO.BOSE.COM 上的 FreeSpace FS2C 技术参 数表。有关 EN 54-24 规范（包括所需外部均衡），请参阅 PRO.BOSE.COM 上的 FreeSpace FS2C EN 54-24 认证评级 （AM857600 版本 00）。

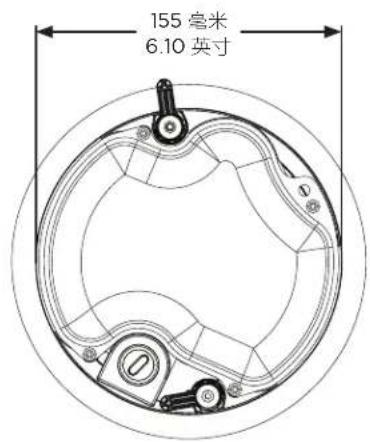

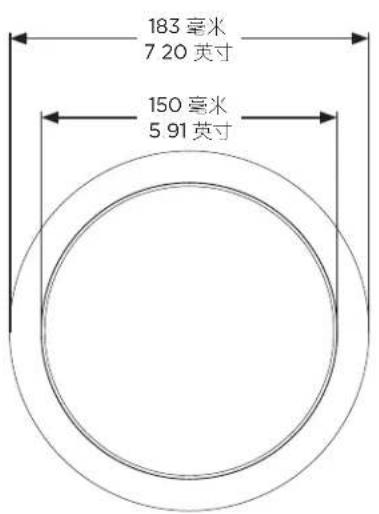

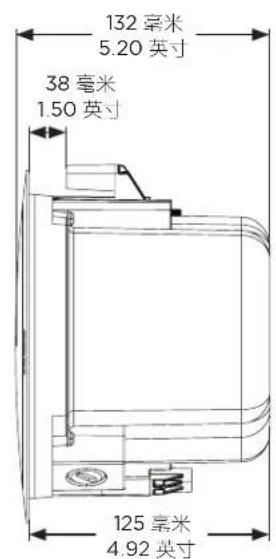

障板直径：183 毫米 （7.20 英寸） 外壳直径：155 毫米 （6.10 英寸） 后盖深度：125 毫米 （4.92 英寸）

38 毫米（1.50 英寸） 带网罩的扬声器净重（单个）

安装扬声器之前，请阅读第 58 页上的重要安全说明。 对于火灾和疏散通知应用程序，环境评级为 IP21C（依据 EN54-24）。 150 毫米

安装时需要执行任一以下操作。有关安装说明，请参阅 PRO.BOSE.COM

上的相关配件安装指南。 q 可调节安装桥板（未随附） w 螺丝孔型桥板（未随附）

如果使用金属软管，请使用 3/8 英寸的单导管配件，或 3/8 英寸的双连接件。 注意：不提供导管配件。

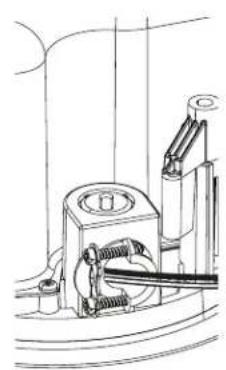

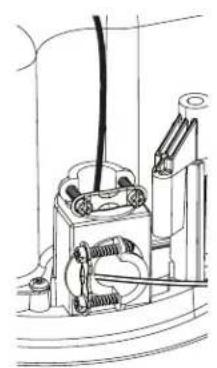

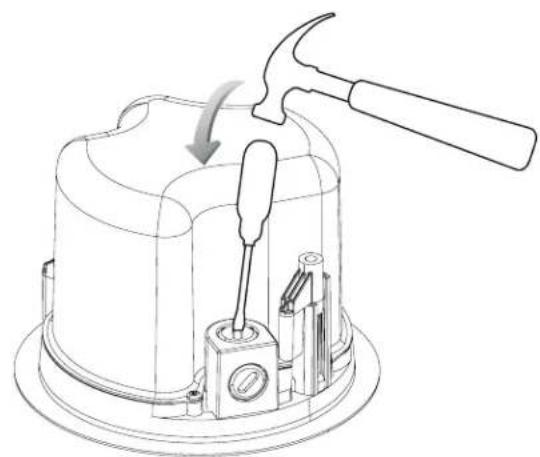

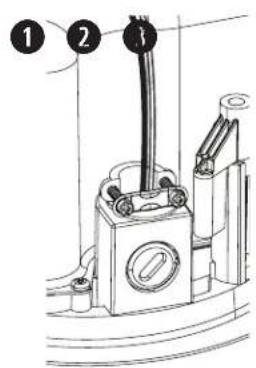

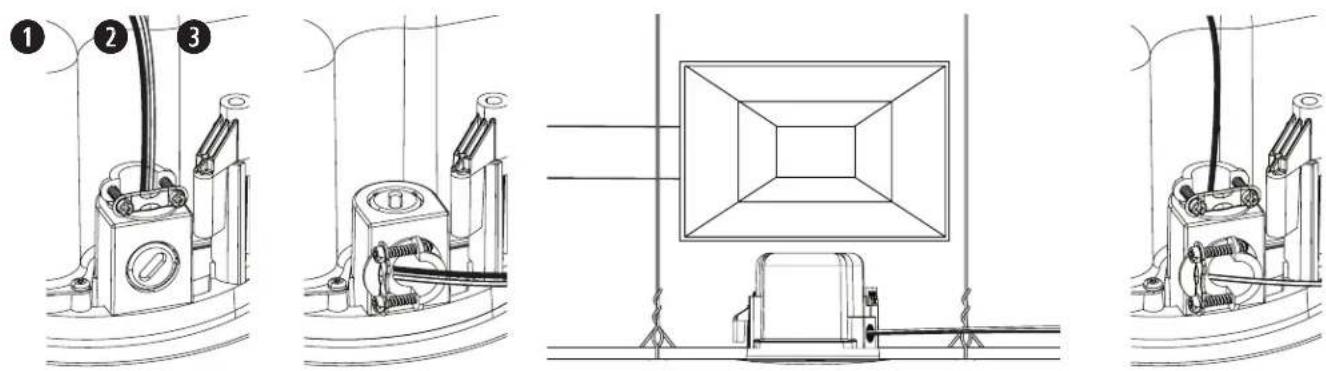

q 顶部进线孔法 当天花板上方有可用空间时，请使用顶部进线孔法。 w 侧面进线孔法 当天花板上方空间有限时，请使用侧面进线孔法。 e 双进线孔法 当需要采用独立的信号输入和信号输出布线方案，且天花板上方有可用空间时，请使用双进线孔法。 q w e简体中文

FreeSpace FS2C 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。

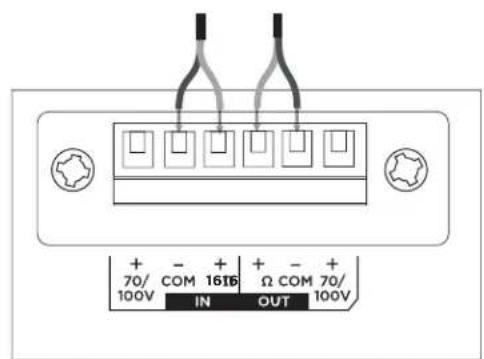

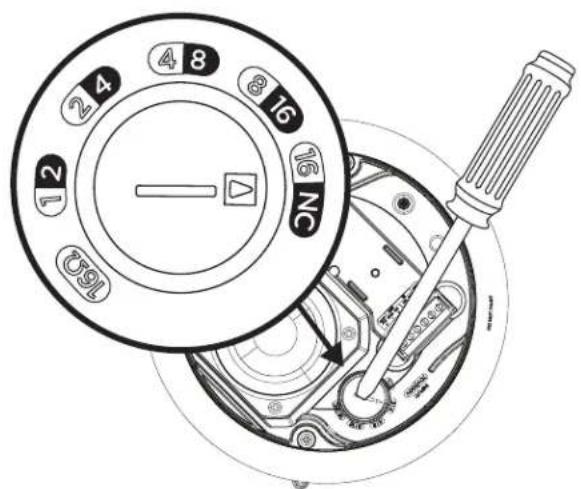

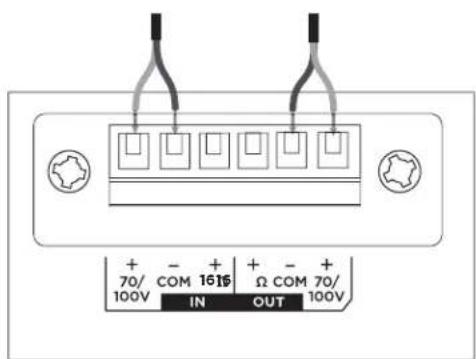

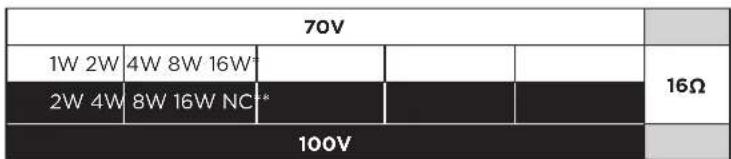

70V 1W 2W 4W 8W 16W* 16Ώ 2W 4W 8W 16W NC** 100V ** NC：无连接（不使用）* 出厂默认设置 转动设置抽头。使用平头螺丝刀。 露出六毫米（/ 英寸）长的裸线以连接

注意：布线方法必须符合： 在加拿大，《加拿大电气规范》第 I 部

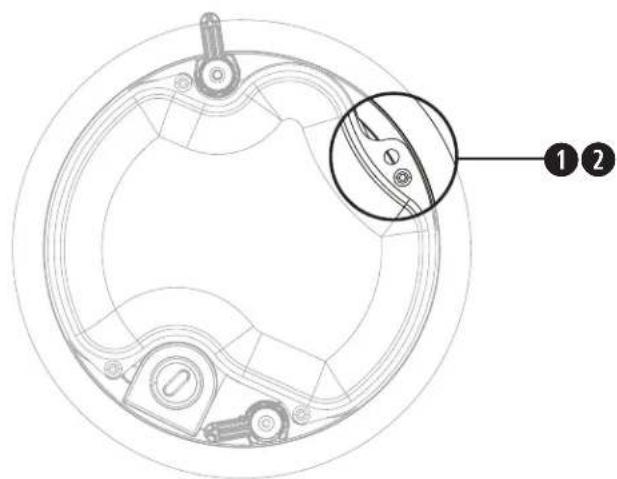

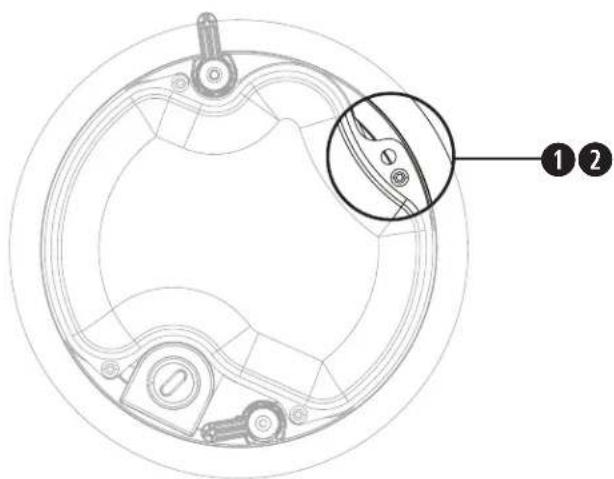

某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地的建筑法规和条例的安装位置、方法和安装紧固件。 Bose 建议使用 (1) 一根保险钢丝或 (2) 一根安全绳作为辅助固定装置。 有关安全连接点，请参阅右侧图片。对于任何所需辅助固定装置，请遵循制造商的说明。 70/100V 16Ω16 1616 1662 • FreeSpace FS2C •

1. 卸下吊顶板，然后使用模板在吊顶板上描画扬声器孔。为了将模板放在吊顶板的中心位置，可连接对角线画一个“X”，然后利用交叉点使模板居中。

3. 安装桥板。有关安装桥板的说明，请参阅 PRO.BOSE.COM 上的适用桥板的安装指南。

1. 使用模板将孔描到天花板上。2. 在天花板上切割一个孔。

3. 安装桥板。有关安装桥板的说明，请参阅 PRO.BOSE.COM 上的适用桥板的安装指南。

q w 使用螺丝孔型桥板在硬顶天花板上安装（新结构） 有关螺丝孔型桥板的信息，请参阅 PRO.BOSE.COM 上的 DesignMax 和 FreeSpace 螺丝孔型桥板安装指南。安装好螺丝孔型桥板后，请参阅第 63 页

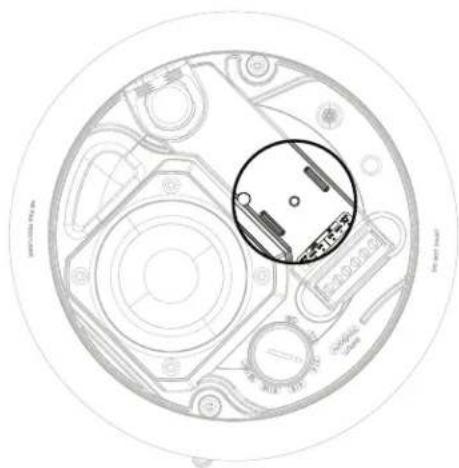

FreeSpace FS2C 与可选陶瓷端子配件兼容。有关陶瓷端子连接点的位置，请参见图。有关陶瓷端子

的详细信息，请参阅 PRO.BOSE.COM 上的陶瓷端子安装指南。简体中文

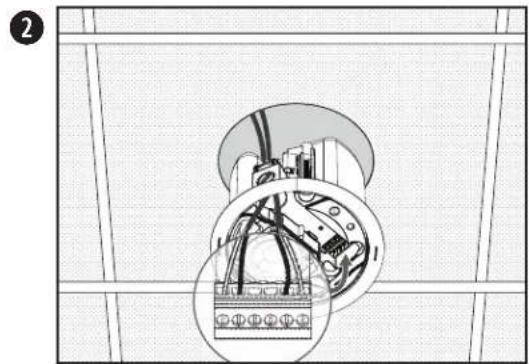

2. 将线连接到接头上，并将接口插入扬声器。如需要，拧紧导管配件。有关接线信息，请参阅第 61 页的扬声器接线。

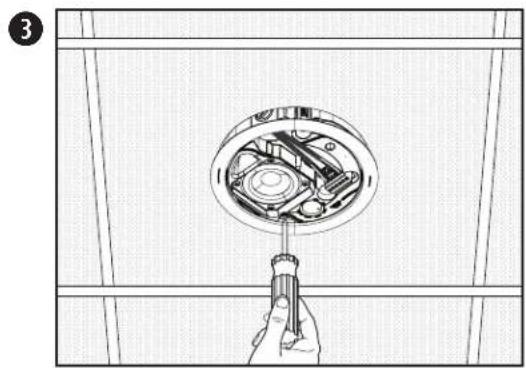

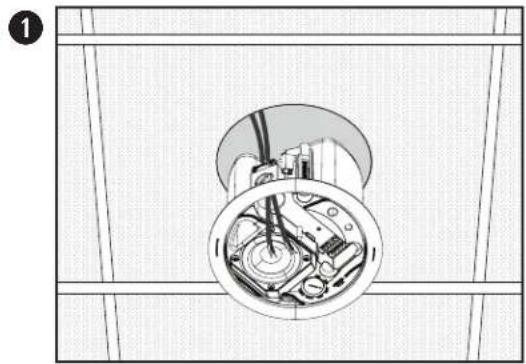

3. 将扬声器穿过孔并插入安装桥板或螺丝孔型桥板（参见第 62 页），然后（逆时针）将锚臂螺钉拧松半圈以松开锚臂。缓慢降低扬声器，直到锚臂安装

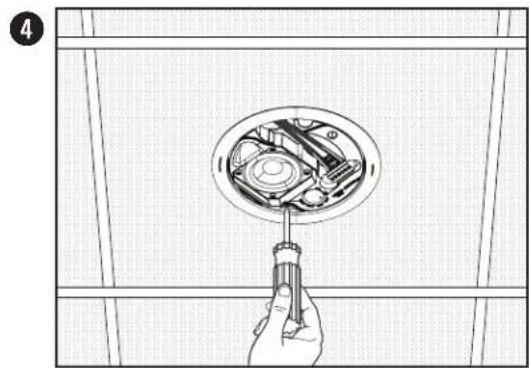

与桥板或螺丝孔型桥板接合。4. 拧紧锚臂螺钉以固定扬声器。 警告：过度拧紧或拧松螺钉可能会导致锚臂、锚柱安装点或天花板损坏，进而导致产品掉落。

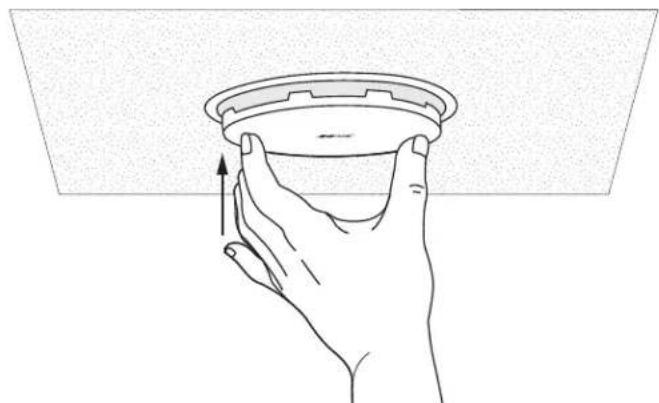

注意：在连接网罩之前，请将扬声器抽头设置调整为合适的设置。 请参阅第 61 页的扬声器设置。 确定适合安装的徽标对齐方式后，将网罩与扬声器外壳的内侧对齐，然后向上推，直至其固定到位。如有必要，向内推动网罩扣，使其正确接上扬声器外壳。 将小工具（直径不超过 1.5 毫米）沿网罩边缘的网罩穿孔插入，然后拉动卸下网罩。

请勿使用螺丝刀将网罩从外壳上撬下。这可能会损坏扬声器。64 •

Bose FreeSpace FS2C 扬声器经过测试，符合以下规格和用途：

符合 ANSI/UL 1480-2016, CAN/ULC-S541 消防标准

防火信号使用 – UL 类别 UUMW/UUMW7，文件号 S 3241。控制号 42S9。

不适用于在直流监控系统中使用。 适合在室内干燥的场所中使用。 EN 54-24: 2008 扬声器适用于进行火灾探测的语音报警系统和适用于建筑的火灾报警系统 环境类型：A（室内应用） 适合使用 1 级、2 级或 3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2002) 第 640 条。 适用于符合 NFPA 70 美国国家电气法规 (2002) 第 760 条的火灾报警电路布线方法。 适合在空气调节（微高压）场所中使用。 UL-2043，空气处理分离产品热量和烟雾释放的防火测试。 NFPA 70 美国国家电气法规 (2002)，第 300-22(c) 条。 NFPA 90-A (2002)，空调和通风系统的安装，第 4.3.10.2.6.5 节。 EMC 指令 89/336/EEC 和指令第 10 (1) 条，EN50081-1 和 EN50082-1 由 CE 标志表示。 FreeSpace FS2C 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的： 英国标准实践规范 BS 5839，第 8 部分，与陶瓷端子和热熔断器套件配套使用。 经测试符合 IEC60268-5。 标称覆盖角度（根据 UL 1480 要求） 垂直：145°/25° at –3 dB; 170°/5° at –6 dB 水平：140°/20° at –3 dB; 170°/5° at –6 dB

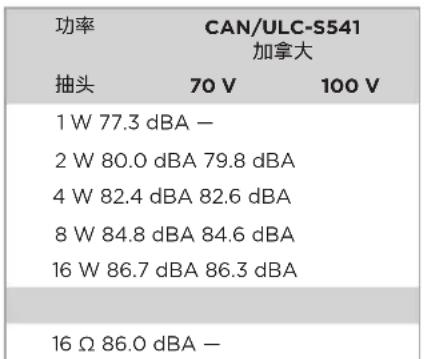

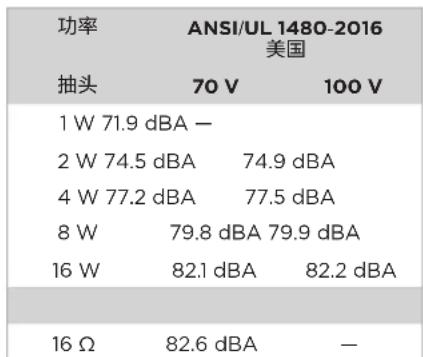

3.1 米（10 英尺）下的 UL 灵敏度瓦数，抽头声压级 dBA：

火灾报警 (UL)：95 Hz 至 17000 Hz

請閱讀並保管好所有安全和使用指示。 本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系 統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進 行安裝以前，請先閱讀本文件與所有的安全警告。 請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人 員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經

7. 請勿堵塞任何通風口。請按照製造商的指示安裝。

8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝

請勿對原廠塗裝進行改造或上漆。 本產品符合所有適用的歐盟指令要求。符合聲明全文載於： www.Bose.com/compliance。 此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合 適的收集設施進行回收。妥善處理及回收有助於保護天然資源、 人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊， 請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。 台灣 BSMI 限用物質含有情況標示 設備名稱 ： 揚聲器 型號 ：841154限制物質及其化學符號

(Cr+6)多溴化聯苯 (PBB)多溴聯苯醚 (PBDE)印刷電路板 - ○ ○ ○ ○ ○金屬零件 - ○ ○ ○ ○ ○塑膠零件 ○ ○ ○ ○ ○ ○揚聲器 - ○ ○ ○ ○ ○連接線 - ○ ○ ○ ○ ○備註 1 ： 「○」表示限制物質的濃度百分比含量未超過參考值。備註 2 ：「–」表示限制物質屬於豁免項目範圍。 製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。 中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易 試驗區日櫻北路 353 號 9 號廠房 C 部 歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. 進口商與服務資訊：+5255 (5202) 3545 台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓 A1 室。電話號碼：+886-2-2514 7977 Bose、DesignMax 與 FreeSpace 為 Bose Corporation 的商標。 Bose Corporation 總部：1-877-230-5639 ©2020 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他 方式使用本資料的任何部分。

如需保固詳細資料，請造訪 PRO.BOSE.COM。

輸入電壓：70V/100V 阻抗：16 Ω，16 W 電流或功率：(70V)：1W、2W、4W、8W、16W；(100V)：2W、4W、8W、16W

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植

包含可能導致窒息危險的小部件。不適合 3 歲以下的兒童使

• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人 員有責任確保揚聲器和安裝系統的裝設均符合適用的法規，包括當地 的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機

• 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害 或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之 任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝 技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。

• 請勿將本產品安裝於可能接觸水或結露的位置。

• 本產品不得受液體淋濺或噴灑，請勿將裝有液體的物體 (例如花瓶) 置於本產品上或本產品附近。

• 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內 泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。

• 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地 方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。

• 僅限使用 Bose 隨附或指定用於 FreeSpace FS2C 揚聲器的五金部件與配

件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資

• 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本產

• 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括但 不限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會使塑 膠材質劣化，進而導致破裂並產生墜落危險。

• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、 礦物油、酒精或其他清潔劑或化學品。66 •

如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 FreeSpace FS2C 技術資料表。有關 EN 54-24 規格 (包含所需外接 EQ)，請前往 PRO.BOSE.COM 網站參閱 FreeSpace FS2C EN 54-24 認證等級 (AM857600 Rev. 00)。

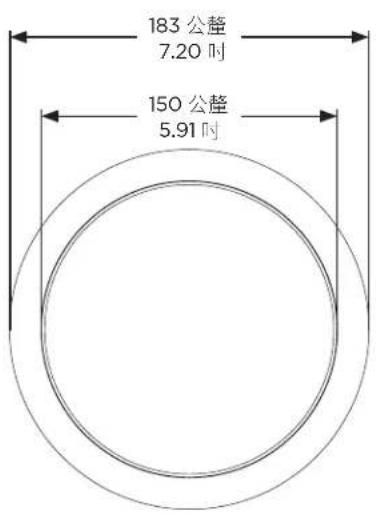

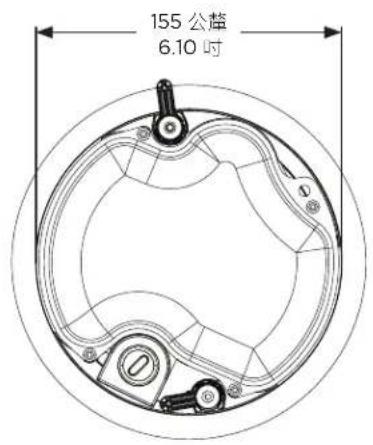

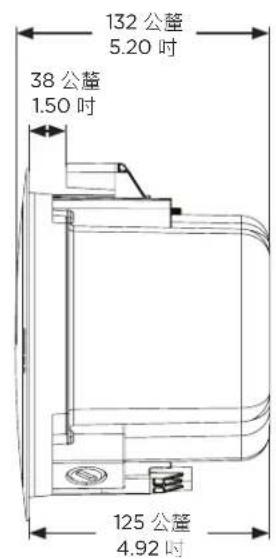

障板直徑：183 公釐 (7.20 吋) 外殼直徑：155 公釐 (6.10 吋) 背殼深度：125 公釐 (4.92 吋)

安裝揚聲器之前，請先閱讀第 65 頁的＜重要安全指示＞。 火災與疏散警報應用符合 EN 54-24 認證 IP21C 環境等級。 150 公釐

安裝作業需要下列其中一項配件。您可以參閱 PRO.BOSE.COM 上相關的配件安裝指南，以瞭解各項安裝指示。

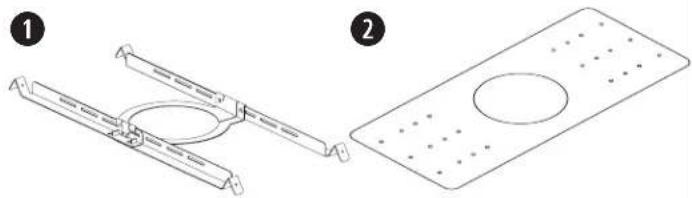

q 可調式天花板跨橋板 (未隨附) w 放樣板 (未隨附)

若使用金屬軟管，請搭配使用 ⅜ 吋導管接頭或 ⅜ 吋雙連接器 備註：本產品並未隨附導管接頭。

⅜ 吋單工連接器 ⅜ 吋雙工連接器/ Loop 連接器

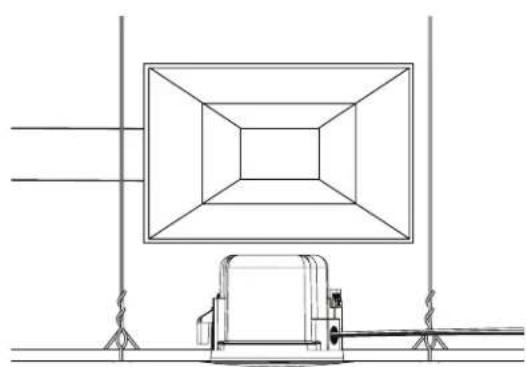

q 頂部線孔 天花板上方有可用空間時，請使用頂部線孔。 w 側邊線孔 天花板上方空間有限時，請使用側邊線孔。 e 兩種線孔 如需獨立訊號輸入及訊號輸出佈線設計，且天花板上方有可用空間時，請使用兩種線孔。 q w e68 • FreeSpace FS2C •

FreeSpace FS2C 揚聲器的設計僅可使用 18 AWG (0.8 mm

70V 1W 2W 4W 8W 16W* 16Ώ 2W 4W 8W 16W NC** 100V ** NC：無連線 (請勿使用)* 原廠預設 轉動以設定抽頭功率。請使用平頭螺絲起子。 露出六公釐 (¼ 吋) 的裸線， 以連接至端子。 備註：配線方式必須遵照：

Canadian Electrical Code 》(加拿大電氣規程) 第一部分 CSAC22.1，

部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、 方式和五金部件。 Bose 建議使用 (1) 安全索或 (2) 安全纜索來作為輔助固定機制。 請參見右圖，瞭解安全安裝點。請遵守製造商的指示來施作任何輔助固定機制。 70/100V 16Ω16 1616 16繁體中文

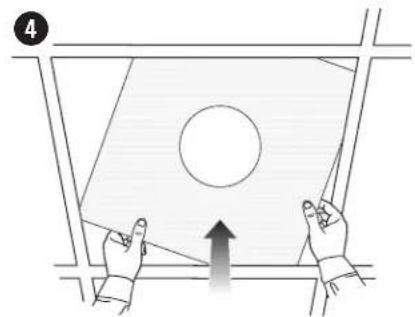

1. 取下天花板板材，然後使用定位卡將揚聲器孔洞描繪於板材上。為將定位卡置於板材正中央，請自四個角畫出交叉的對角線，利用交叉點將定

位卡置中。2. 在板材上裁切出一個孔洞。

3. 安裝天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 PRO.BOSE.COM 上適用之天花板跨橋板的安裝指南。

1. 使用定位卡將孔洞描繪於天花板上。2. 在天花板上裁切出一個孔洞。

3. 安裝天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 PRO.BOSE.COM 上適用之天花板跨橋板的安裝指南。

q w 使用放樣板在硬式天花板安裝揚聲器 (新建工程) 如需安裝放樣板的相關資訊，請參閱 PRO.BOSE.COM 上的 DesignMax 與 FreeSpace 放樣板安裝指南。放樣板安裝完成之後，請參見第 70 頁

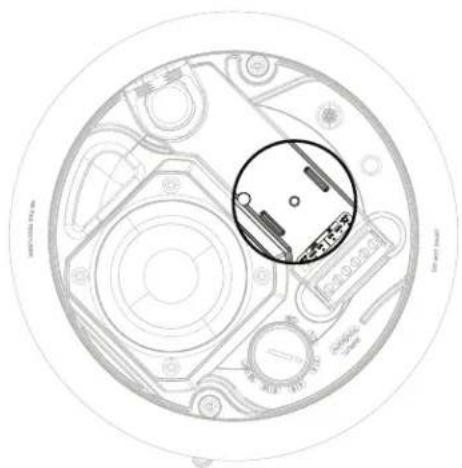

FreeSpace FS2C 與選配的陶瓷接頭配件相容。陶瓷接頭安裝點的位置如圖所示。有關陶瓷接頭的更多資訊，請參閱 PRO.BOSE.COM 上的陶瓷接頭安裝指南。70 • FreeSpace FS2C •

1. 將音訊佈線穿過配線開口。2. 將線路連接至連接端子，然後將連接端子插入揚聲器。鎖緊導管接頭 (若適用)。如需瞭解配線資訊，請參見第 68 頁＜揚聲器接線＞。3. 將揚聲器穿過孔洞，並置入天花板跨橋板或放樣板中 (請參閱第 69 頁)，逆時鐘方向鐘方向旋轉錨座支臂螺絲半圈，以鬆開錨座支臂。將揚聲器慢慢降低，直到錨座支臂在天花板跨橋板或放樣板上卡入定位。4. 鎖緊錨座支臂螺絲以固定揚聲器。 警告：螺絲過緊或過鬆均可能會對錨座支臂、錨座安裝點或天花板造成損壞，進而導致墜落危險。

備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝的設 定。請參閱第 68

在確定適用於安裝的標誌對齊方式之後，請將網罩與揚聲器外殼的內側相互對準，然後向上推入定位。您可以視情況需要，向內推入網罩插片， 使其確實卡入揚聲器外殼中。 在網罩邊緣的網罩孔隙中插入一支小型工具 (直徑小於 1.5 公釐)，然後拉動以鬆開網罩。 注意：請勿使用螺絲起子從外殼撬開網罩。這可能會使揚聲器受損。繁體中文

Bose FreeSpace FS2C 揚聲器通過測試，符合下列規格及用途：

列為 ANSI/UL 1480-2016, CAN/ULC-S541

火災保護指示用途 – UL Category UUMW/UUMW7，案號 S 3241。控制號 42S9。 不適用 DC 監督式系統。 適合於室內乾燥之處使用。 EN 54-24: 2008，可用於火災偵測語音警報系統與建築物火災警報系統之揚聲器 環境類型：A (室內應用) 根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝。 適用於符合 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 760 條之火災警報器電路配線方法。 適合用於空氣調節氣室空間。 UL-2043，《Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces》 (裝於空氣調節空間之分離性產品及其配件的防火測試及可視煙霧釋放)。 NFPA 70，2002 年，《National Electric Code》(美國國家電氣規程) 第 300-22 (c) 條。 NFPA 90-A，2002 年，《Installation of Air Conditioning and Ventilation Systems》(空調與排氣系統安裝)，第 4.3.10.2.6.5 項。 EMC 指令 89/336/EEC 與指令第 10 (1) 條，EN50081-1 與 EN50082-1 (如 CE 標誌所示)。 FreeSpace FS2C 揚聲器的設計符合下列歐洲組合系統法規所定義之要求： 《British Standard Code of Practice》(英國標準應用規範) 第 8 部分，BS 5839 (搭配陶瓷接線盤與溫度保險絲使用時)。 經測試符合 IEC60268-5。 額定覆蓋角度 (符合 UL 1480) 垂直：–3 dB 為 145°/25°；–6 dB 為 170°/5° 水平：–3 dB 為 140°/20°；–6 dB 為 170°/5° UL 靈敏度瓦數抽頭聲壓級 dBA 在 3.1 公尺 (10 呎)：

火災警報 (UL)：95 Hz 至 17000 Hz
