INSTRUKCJA OBSŁUGI FreeSpace FS2C BOSE

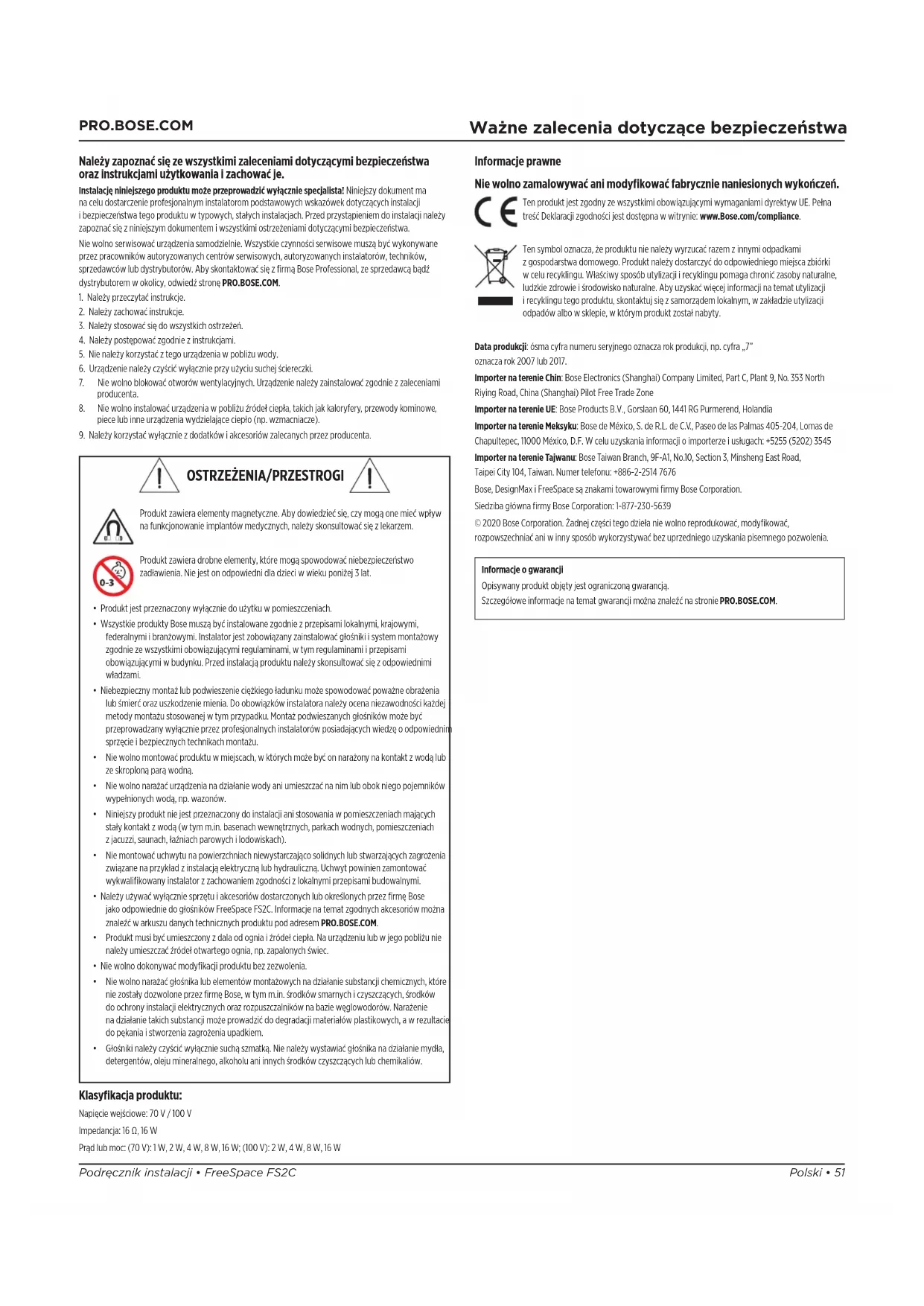

Ważne zalecenia dotyczące bezpieczeństwa Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania izachować je. Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji ibezpieczeństwa tego produktu wtypowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się zniniejszym dokumentem iwszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą Bose Professional, zesprzedawcą bądź dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM.1. Należy przeczytać instrukcje.2. Należy zachować instrukcje.3. Należy stosować się do wszystkich ostrzeżeń.4. Należy postępować zgodnie zinstrukcjami.5. Nie należy korzystać ztego urządzenia wpobliżu wody.6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.

7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie zzaleceniami

8. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody kominowe,

piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze). 9. Należy korzystać wyłącznie zdodatków iakcesoriów zalecanych przez producenta. Informacje prawne Nie wolno zamalowywać ani modyfikować fabrycznie naniesionych wykończeń. Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna wwitrynie: www.Bose.com/compliance. Ten symbol oznacza, że produktu nie należy wyrzucać razem zinnymi odpadkami zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki wcelu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji irecyklingu tego produktu, skontaktuj się zsamorządem lokalnym, wzakładzie utylizacji odpadów albo wsklepie, wktórym produkt został nabyty. Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017. Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade ZoneImporter na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach: +5255 (5202) 3545 Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676Bose, DesignMax i FreeSpace są znakami towarowymi firmy Bose Corporation.Siedziba główna firmy Bose Corporation: 1-877-230-5639©2020 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.Informacje ogwarancjiOpisywany produkt objęty jest ograniczoną gwarancją. Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM. Klasyfikacja produktu: Napięcie wejściowe: 70V / 100VImpedancja: 16Ω, 16WPrąd lub moc: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ nafunkcjonowanie implantów medycznych, należy skonsultowaćsię zlekarzem. Produkt zawiera drobne elementy, które mogą spowodować niebezpieczeństwo zadławienia. Nie jest on odpowiedni dla dzieci wwieku poniżej 3lat.

• Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach.• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi, krajowymi, federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki isystem montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami iprzepisami obowiązującymi wbudynku. Przed instalacją produktu należy skonsultować się zodpowiednimi władzami.• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej wtymprzypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przezprofesjonalnych instalatorów posiadających wiedzę oodpowiednim sprzęcie ibezpiecznych technikach montażu.
• Nie wolno montować produktu w miejscach, w których może być on narażony na kontakt z wodą lub ze skroploną parą wodną.
• Nie wolno narażać urządzenia na działanie wody ani umieszczać na nim lub obok niego pojemników wypełnionych wodą, np. wazonów.
• Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach zjacuzzi, saunach, łaźniach parowych ilodowiskach).
• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Uchwyt powinien zamontować wykwalifikowany instalator z zachowaniem zgodności z lokalnymi przepisami budowalnymi.• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubokreślonych przez firmę Bose jakoodpowiednie dogłośników FreeSpace FS2C. Informacje natemat zgodnych akcesoriów można znaleźć warkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.

• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub wjego pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świec.• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Nie wolno narażać głośnika lubelementów montażowych nadziałanie substancji chemicznych, które niezostały dozwolone przez firmę Bose, wtym m.in. środków smarnych iczyszczących, środków doochrony instalacji elektrycznych orazrozpuszczalników nabazie węglowodorów. Narażenie nadziałanie takich substancji może prowadzić dodegradacji materiałów plastikowych, awrezultacie dopękania istworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.52 • Polski FreeSpace FS2C • Podręcznik instalacji

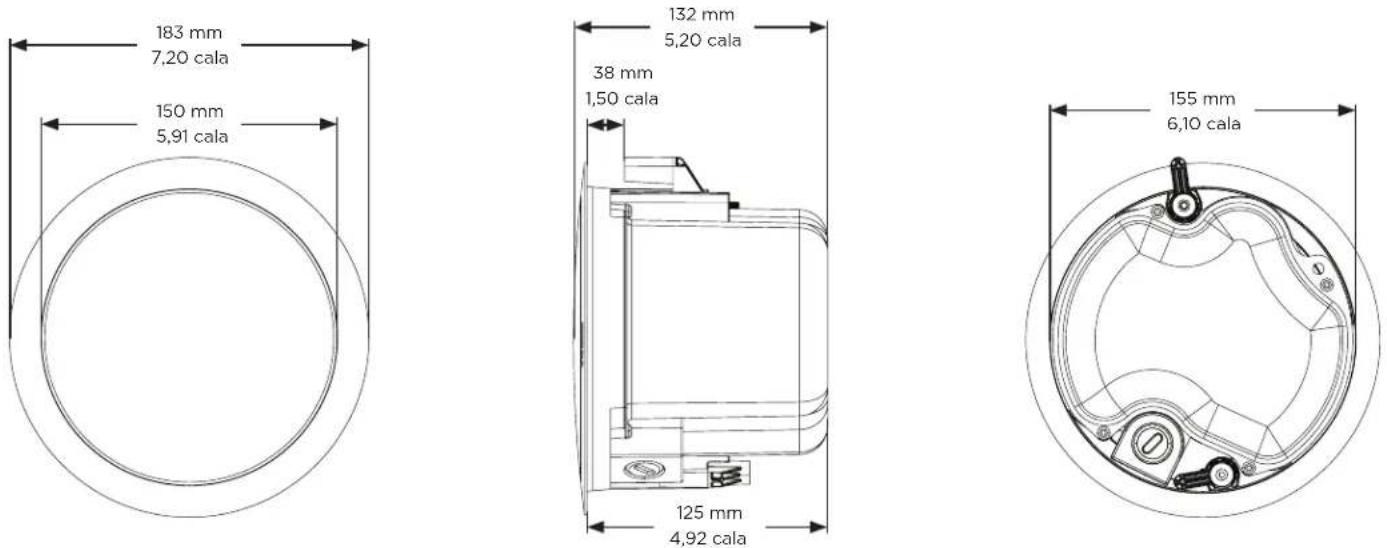

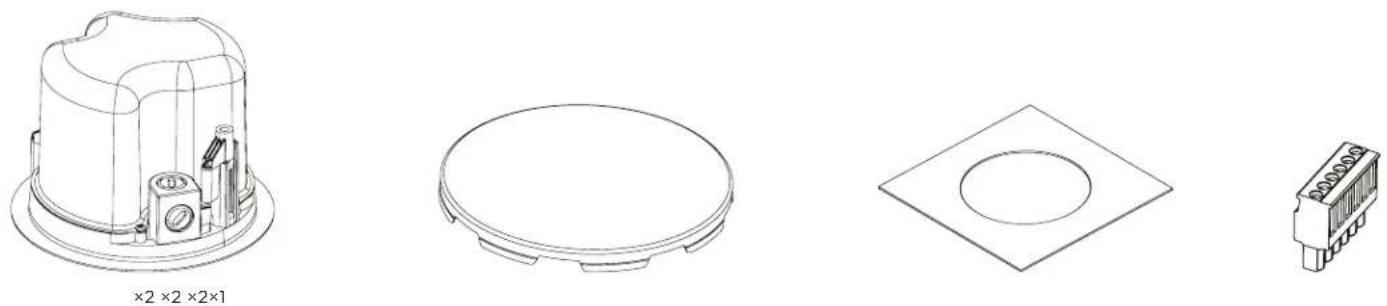

Omówienie Zawartość opakowania Wymiary produktu ×2 ×2 ×2×1 Dane techniczne Dodatkowe dane techniczne można znaleźć warkuszu danych technicznych FreeSpace FS2C na stronie PRO.BOSE.COM. Specyfikacja normy EN 54-24 (także dla wymaganego korektora zewnętrznego) znajduje się w certyfikacie zgodności FreeSpace FS2C EN 54-24 (AM857600 Rev. 00) na stronie PRO.BOSE.COM. Fizyczne Wymiary produktu Średnica płyty rezonansowej: 183 mm (7,20 cala) Średnica obudowy: 155 mm (6,10 cala) Głębokość tylnej puszki: 125 mm (4,92 cala) Średnica otworu 165 mm (6,50 cala) Maksymalna grubość sufitu 38 mm (1,50 cala) Waga netto — głośnik zosłoną (pojedynczy) 1,63kg (3,60funta) Waga przesyłki (para) 4,40kg (9,70funta) Otoczenie Wyłącznie w pomieszczeniach Ważne informacje dotyczące instalacji Przed rozpoczęciem montażu głośnika zapoznaj się z Ważnymi zaleceniami dotyczącymi bezpieczeństwa znajdującymi się na stronie 51. Do zastosowań w alarmach przeciwpożarowych i ewakuacyjnych — stopień ochrony IP21C zgodnie z normą EN54-24. 150 mm 5,91 cala 183 mm 7,20 cala 132 mm 5,20 cala 38 mm 1,50 cala 125 mm 4,92 cala 155 mm 6,10 calaPolski • 53Podręcznik instalacji • FreeSpace FS2C

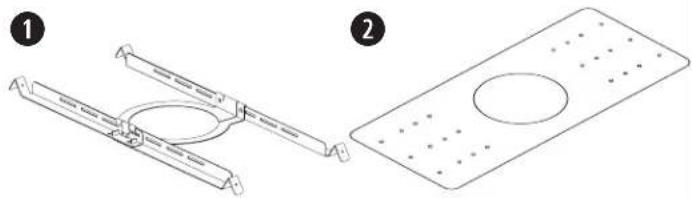

Konfiguracja Opcje montażu Opcje montażu iakcesoria Do montażu głośnika potrzebne jest jedno z dwóch przedstawionych poniżej akcesoriów. Podręczniki zawierające instrukcje dotyczące instalacji akcesoriów znajdują się w witrynie PRO.BOSE.COM. q Regulowany mostek do płytek (brak w zestawie) w Podkładka montażowa (brak w zestawie) Przepust kablowy W przypadku korzystania zelastycznego metalowego kanału kablowego należy użyć przepustu kablowego ⅜ cala lub złącza duplex ⅜ cala. Uwaga: przepusty kablowe nie są dołączone do zestawu.

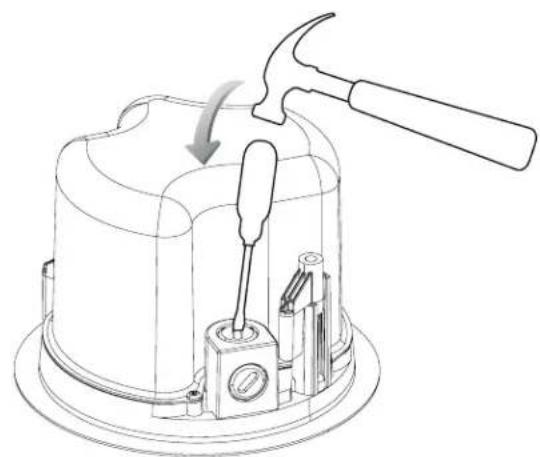

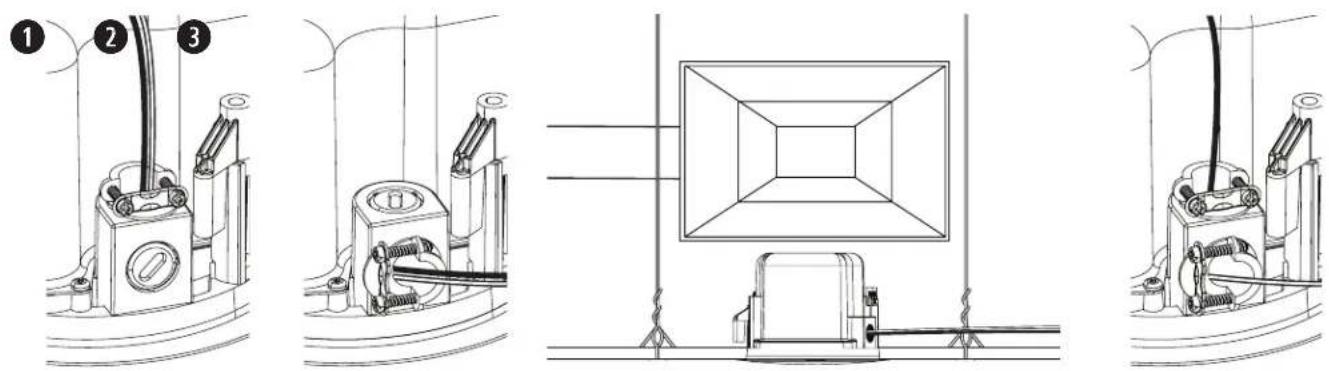

pojedyncze wejście ⅜ cala ⅜ cala, złącze duplex / pętla ⅜ cala Wybór metody instalacji q Górny otwór na kable Jeśli nad sufitem jest dostępna przestrzeń, należy użyć górnego otworu na kable. w Boczny otwór na kable W przypadku ograniczonej przestrzeni nad sufitem należy użyć bocznego otworu na kable. e Oba otwory na kable Gdy wymagany jest niezależny schemat okablowania wejścia iwyjścia sygnału oraz dostępna jest przestrzeń nad sufitem, należy skorzystać zdwóch otworów na kable. q w e54 • Polski FreeSpace FS2C • Podręcznik instalacji

Konfiguracja Okablowanie głośnika Grubość przewodu Do montażu głośnika FreeSpace FS2C należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm ) do 14AWG (2,1mm

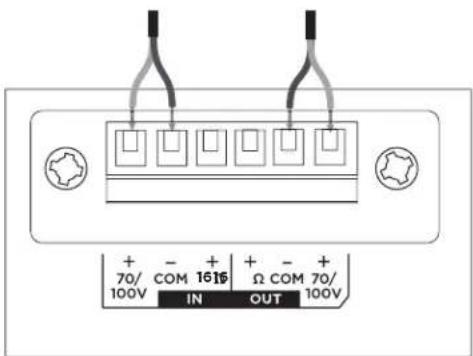

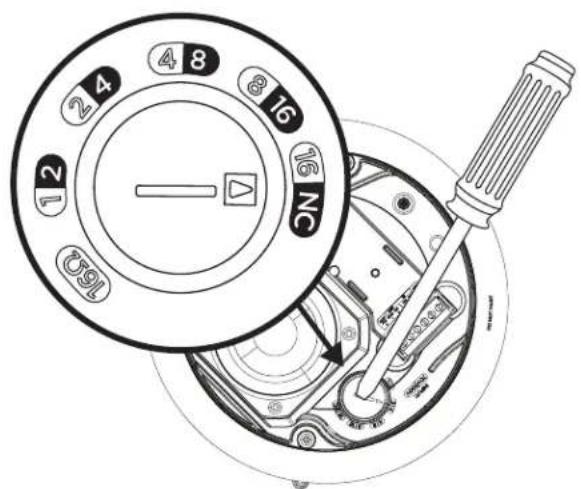

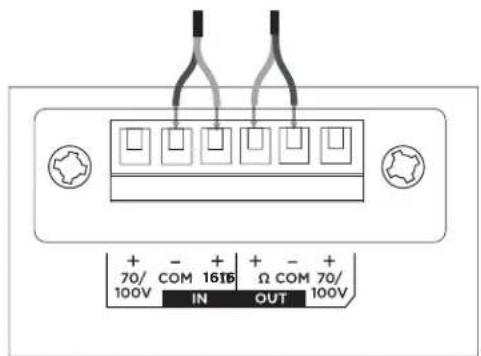

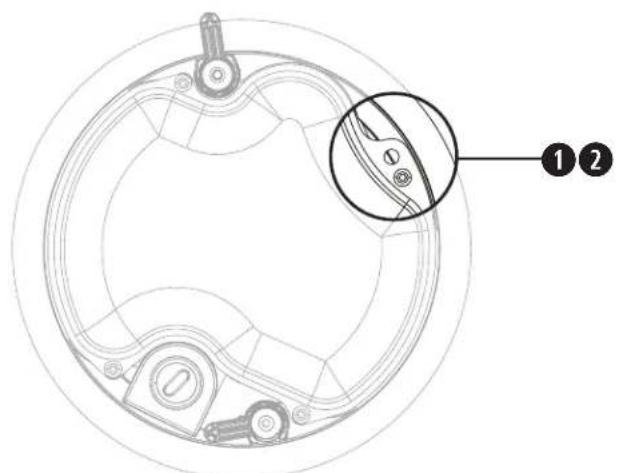

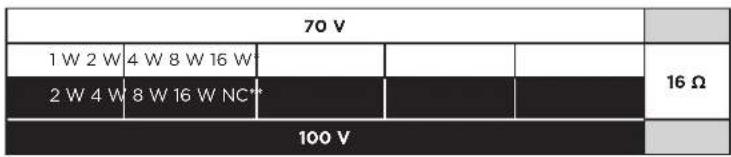

Ustawienia głośnika 70V 1W 2W 4W 8W 16W* 16Ώ 2W 4W 8W 16W NC**100V** NC — brak połączenia (nie używać)* Ustawienia fabryczne Ustawienie gwintownika transformatora Ustaw gwintownik, obracając go za pomocą płaskiego wkrętaka. Schematy połączeń Odsłonić sześć milimetrów (¼cala) nieizolowanego przewodu, aby podłączyć go do zacisków.Uwaga! Okablowanie musi być wykonane zgodnie z następującymi normami:(w Kanadzie) certyfikat CSA C22.1 Canadian Electrical Code, część I, Safety Standard for Electrical Installations, punkt 32;(w Stanach Zjednoczonych) norma NFPA 70, National Electrical Code oraz norma NFPA 72, National Fire Alarm and Signaling Code. Przygotowanie do montażu Korzystanie zlinki zabezpieczającej Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników wcelu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu muszą być zgodne zlokalnymi normami iprzepisami budowlanymi.Firma Bose zaleca użycie (1) przewodu zabezpieczającego lub (2) linki zabezpieczającej jako dodatkowego mechanizmu zabezpieczającego. Punkty mocowania osprzętu zabezpieczającego przedstawiono na schemacie po prawej stronie.Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego. 70/100V 16 Ω16 1616 16Polski • 55Podręcznik instalacji • FreeSpace FS2C

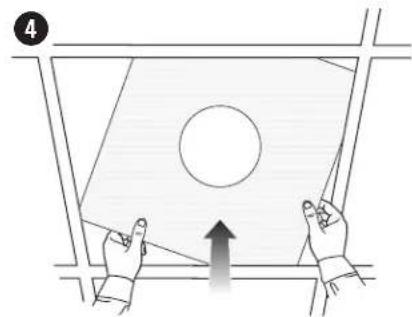

Konfiguracja Płytka sufitowa 1. Usunąć płytkę iużyć szablonu do zaznaczenia otworu głośnika na płytce. Aby wyśrodkować szablon na płytce, narysować znak X, łącząc narożniki po przekątnej iwyśrodkować szablon, używając punktu przecięcia.2. Wyciąć otwór wpłytce. 3. Zamontować mostek płytkowy. Informacje na temat instalacji mostka płytkowego można znaleźć w podręczniku instalacji mostka płytkowego na stronie PRO.BOSE.COM.4. Z powrotem zamontować płytkę w suficie. q w Przygotowanie mostka płytkowego do instalacji Sufit twardy

1. Użyć szablonu do zaznaczenia otworu wsuficie.2. Wyciąć otwór wsuficie.

3. Zamontować mostek płytkowy. Informacje na temat instalacji mostka płytkowego można znaleźć w podręczniku instalacji mostka płytkowego na stronie PRO.BOSE.COM. q w Montaż wsuficie twardym zwykorzystaniem podkładki montażowej (nowa konstrukcja) Informacje na temat instalacji podkładki montażowej można znaleźć wpodręczniku instalacji podkładki montażowej dla głośnika DesignMax i FreeSpace na stronie PRO.BOSE.COM. Po zamontowaniu podkładki montażowej należy zapoznać się zinformacjami zawartymi wsekcji Montaż głośnika na stronie 56.

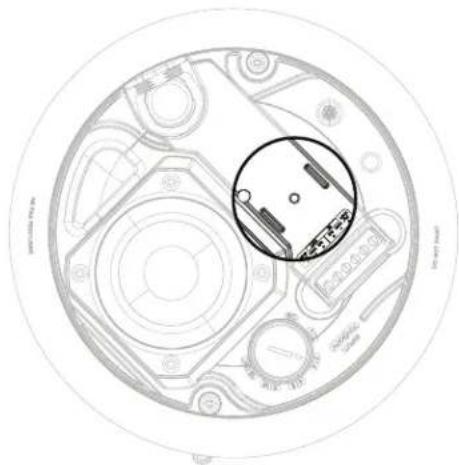

Punkt mocowania ceramicznego bloku zacisków W głośniku FreeSpace FS2C można zamontować opcjonalny ceramiczny blok zacisków. Na rysunku przedstawiono punkt mocowania ceramicznego bloku zacisków. Więcej informacji natemat tego akcesorium można znaleźć w podręczniku instalacji ceramicznego bloku zacisków na stronie PRO.BOSE.COM.56 • Polski FreeSpace FS2C • Podręcznik instalacji

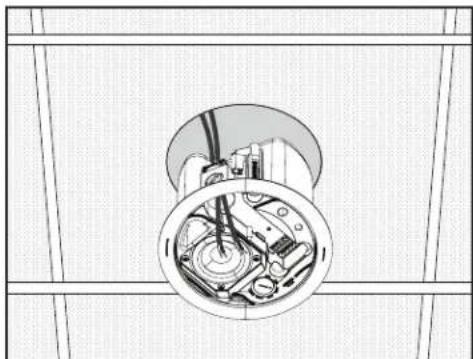

Instalacja Montaż głośnika

1. Przeciągnąć przewód audio przez otwór na kable.

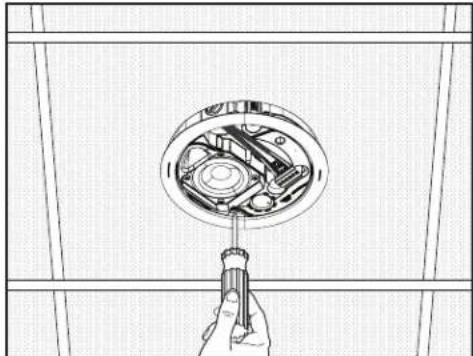

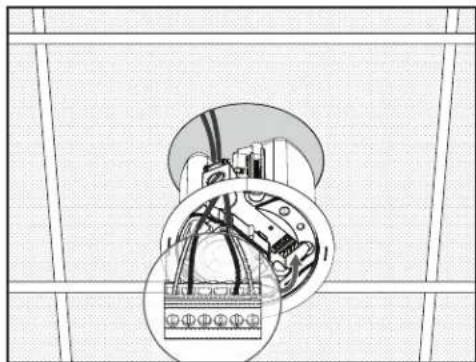

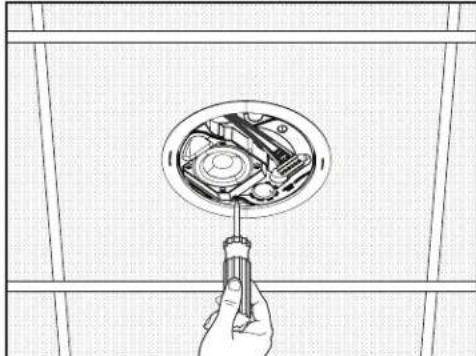

2. Podłączyć przewody do złącza i umieścić złącze w głośniku. Jeśli to konieczne, docisnąć przewody w przepuście kablowym. Informacje na temat okablowania można znaleźć wsekcji Podłączanie okablowania do głośnika na stronie 54. 3. Wsunąć głośnik przez otwór i do mostka płytkowego lub podkładki montażowej (patrz strona 55) i przekręcić śruby ramienia kotwiącego o pół przeciwnie do ruchu wskazówek zegara, aby rozłożyć ramiona kotwiące. Powoli puszczać głośnik do momentu kontaktu ramion kotwiących z mostkiem płytkowym lub podkładką montażową.4. Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik. OSTRZEŻENIE! Zbyt mocne lub zbyt słabe dokręcenie śrub może spowodować uszkodzenie ramion kotwiących, punktu mocowania ramion lub sufitu, co może stwarzać zagrożenie wypadnięcia głośnika z otworu.

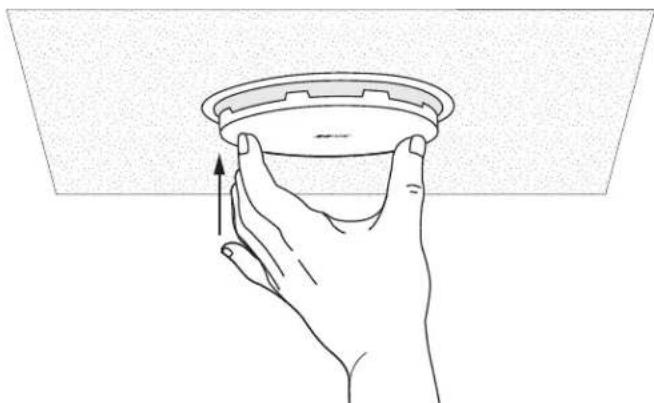

Mocowanie osłony głośnika Uwaga! Przed zamocowaniem osłony dostosuj ustawienia poboru mocy głośnika dospecyfikacji instalacji elektrycznej. Patrz Ustawienia głośnika na stronie 54.Po ustawieniu logo wżądanym położeniu ustaw osłonę wodpowiedniej pozycji względem wnętrza obudowy głośnika idociśnij osłonę tak, aby wskoczyła namiejsce. Jeśli to konieczne, ściśnij zakładki osłony, abyułatwić sobie właściwy montaż osłony wobudowie głośnika. Demontaż osłony Wsuń niewielkie narzędzie (o średnicy do 1,5mm) dootworu znajdującegosię nabrzegu osłony, anastępnie pociągnij, aby odczepić osłonę. PRZESTROGA! Osłony nienależy podważać zapomocą wkrętaka. Może to prowadzić douszkodzenia głośnika.Polski • 57Podręcznik instalacji • FreeSpace FS2C

Instalacja Informacje dotyczące bezpieczeństwa izgodności Głośnik Bose FreeSpace FS2C przeszedł testy ijestzgodny znastępującymi specyfikacjami izastosowaniami: Zgodność z normami ANSI/UL 1480-2016, CAN/ULC-S541 do użytku w systemach alarmów pożarowych — kategoria UL UUMW/UUMW7, numer pliku S 3241. Numer kontrolny 42S9. Produkt nie jest przeznaczony do użytku wnadzorowanych systemach prądu stałego. Produkt nadajesię doużytku wewnątrz budynków oniskiej wilgotności. EN 54-24: 2008, dla głośników przeznaczonych do dźwiękowych systemów ostrzegawczych stosowanych w systemach wykrywania pożaru ialarmów przeciwpożarowych montowanych wbudynkach. Typ środowiska: A (do użytku wewnątrz budynków) Głośniki nadające się do instalacji przy użyciu okablowania klasy 1, 2 lub 3 zgodnie znormą NFPA 70, National Electric Code, 2002, art. 640. Głośniki nadająsię doinstalacji przy użyciu okablowania stosowanego w alarmach przeciwpożarowych zgodnie znormą NFPA 70, National Electric Code, 2002, art. 760 Nadaje się do użytku wprzestrzeniach wentylacyjnych (plenum). UL-2043, Test pożarowy iwidzialne uwalnianie dymu dla produktów dyskretnych iich akcesoriów zainstalowanych wprzestrzeniach wentylacyjnych. NFPA 70, National Electric Code, 2002, art. 300-22(c). NFPA 90-A, 2002, Instalacja systemów klimatyzacji iwentylacji, paragraf 4.3.10.2.6.5. EMC Dyrektywa 89/336/EEC i art. 10 (1) dyrektywy, EN50081-1 i EN50082-1, oczym świadczy oznakowanie CE. Głośnik FreeSpace FS2C został zaprojektowany zgodnie zwymaganiami określonymi wnastępujących europejskich przepisach dotyczących systemów łączonych: British Standard Code of Practice BS 5839, część 8., wprzypadku korzystania zceramicznego bloku zacisków ibezpiecznika termicznego. Produkt przetestowany pod kątem zgodności znormą IEC60268-5. Nominalny kąt propagacji (zgodnie z normą UL 1480) Wpionie: 145°/25° przy -3dB; 170°/5° przy -6 dB Wpoziomie: 140°/20° przy -3dB; 170°/5° przy -6dB Tabela zmian wartości SPL mierzonego w dBA przy odległości 3,1m od źródła w zależności mocy na gwintowniku (zgodnie z normą UL): Moc CAN/ULC-S541 Kanadzie na gwintowniku 70 V 100 V 1 W 77,3 dBA — 2 W 80,0 dBA 79,8 dBA 4 W 82,4 dBA 82,6 dBA 8 W 84,8 dBA 84,6 dBA 16 W 86,7 dBA 86,3 dBA 16Ω 86,0 dBA — Wartości SPL są podawane zgodne z procedurami określonymi w normie UL 1480. Charakterystyka częstotliwościowa: Alarm przeciwpożarowy (UL): od 95Hz do 17000Hz Moc ANSI/UL 1480-2016 Stanach Zjednoczonych na gwintowniku 70 V 100 V 1 W 71,9 dBA — 2 W 74,5 dBA 74,9 dBA 4 W 77,2 dBA 77,5 dBA 8 W 79,8 dBA 79,9 dBA 16 W 82,1 dBA 82,2 dBA 16Ω 82,6 dBA —58 •
