Produkttyp	Decken-Einbaulautsprecher
Marke	Bose
Modell	FreeSpace FS2C
Abmessungen (Lautsprecher)	Durchmesser: 183 mm, Gehäuse: 155 mm Durchmesser x 125 mm Tiefe
Erforderliche Deckenöffnung	165 mm Durchmesser
Maximale Deckendicke	38 mm
Nettogewicht (Einheit)	1,63 kg
Bruttogewicht (Paar)	4,40 kg
Stromversorgung	70V / 100V, 16 Ω
Einstellbare Leistung (70V)	1, 2, 4, 8, 16 W
Einstellbare Leistung (100V)	2, 4, 8, 16 W
Impedanz im 16-Ω-Modus	16 W
Frequenzgang (UL)	95 Hz bis 17.000 Hz
Abdeckungswinkel (vertikal)	145° bei -3 dB, 170° bei -6 dB
Abdeckungswinkel (horizontal)	140° bei -3 dB, 170° bei -6 dB
Max. Schalldruckpegel (16W, 70V)	86,7 dBA bei 3,1 m (UL-Norm)
Verwendung	Nur für Innenräume
Normen	ANSI/UL 1480-2016, CAN/ULC-S541, EN 54-24, IP21C
Wartung	Nur mit trockenem Tuch reinigen
Sicherheit	Installation durch qualifizierten Fachmann, sekundäre Befestigung empfohlen
Garantie	Eingeschränkte Garantie (siehe PRO.BOSE.COM)
Enthaltenes Zubehör	2 Halterungen, 2 Gitter, Installationsanleitungen (Paar)

Häufig gestellte Fragen - FreeSpace FS2C BOSE

Wie installiere ich den FreeSpace FS2C Lautsprecher?

Die Installation muss von einem professionellen Techniker durchgeführt werden. Gehen Sie wie folgt vor: Schneiden Sie eine Öffnung in die Decke (165 mm), installieren Sie die geeignete Halterung, führen Sie das Audiokabel, schließen Sie den Stecker an, setzen Sie den Lautsprecher ein und ziehen Sie die Schrauben der Verankerungsarme fest. Befestigen Sie dann das Gitter.

Welches Zubehör wird für die Installation benötigt?

Eine verstellbare Deckenhalterung oder eine Montageplatte ist erforderlich (nicht im Lieferumfang). Sie können auch einen 3/8-Zoll-Leitungsanschluss verwenden. Kompatibles Zubehör ist auf PRO.BOSE.COM aufgelistet.

Wie stelle ich die Leistung des Lautsprechers ein?

Drehen Sie den Transformatorstecker mit einem Schlitzschraubendreher, um die gewünschte Leistung einzustellen: 1, 2, 4, 8 oder 16 W bei 70 V; 2, 4, 8 oder 16 W bei 100 V. Die Standardeinstellung ist auf dem Produkt angegeben.

Ist der Lautsprecher für Brandmeldeanlagen geeignet?

Ja, er ist nach EN 54-24 und ANSI/UL 1480 für Brand- und Evakuierungsalarme zertifiziert. Er entspricht der Schutzart IP21C.

Wie reinige ich den FreeSpace FS2C Lautsprecher?

Verwenden Sie nur ein trockenes Tuch, um den Lautsprecher und das Gitter zu reinigen. Verwenden Sie keine Seife, Reinigungsmittel, Alkohol oder andere Chemikalien, die das Plastik beschädigen könnten.

Kann ich den Lautsprecher in einem Badezimmer oder Schwimmbad installieren?

Nein, dieses Produkt ist nur für die trockene Innenanwendung bestimmt. Installieren Sie es nicht in feuchten Umgebungen wie Hallenbädern, Saunen, Dampfbädern usw.

Welches Kabel sollte ich für den Anschluss verwenden?

Verwenden Sie Kabel von 18 AWG (0,8 mm) bis 14 AWG (2,1 mm). Abisolieren Sie 6 mm Draht, um ihn an die Klemmen anzuschließen. Befolgen Sie die Verdrahtungsmethoden gemäß den örtlichen Vorschriften.

Ist der Lautsprecher mit einer Keramikklemme kompatibel?

Ja, der FreeSpace FS2C Lautsprecher verfügt über einen Befestigungspunkt für eine Keramikklemme (optionales Zubehör). Konsultieren Sie die entsprechende Installationsanleitung auf PRO.BOSE.COM.

Was tun bei Problemen mit dem Lautsprecher?

Versuchen Sie nicht, das Produkt selbst zu reparieren. Überlassen Sie alle Wartungsarbeiten einem autorisierten Servicecenter oder kontaktieren Sie Ihren Händler. Weitere Informationen finden Sie auf PRO.BOSE.COM.

Welche Garantie hat der FreeSpace FS2C Lautsprecher?

Dieses Gerät ist durch eine eingeschränkte Garantie abgedeckt. Details und Dauer finden Sie auf PRO.BOSE.COM.

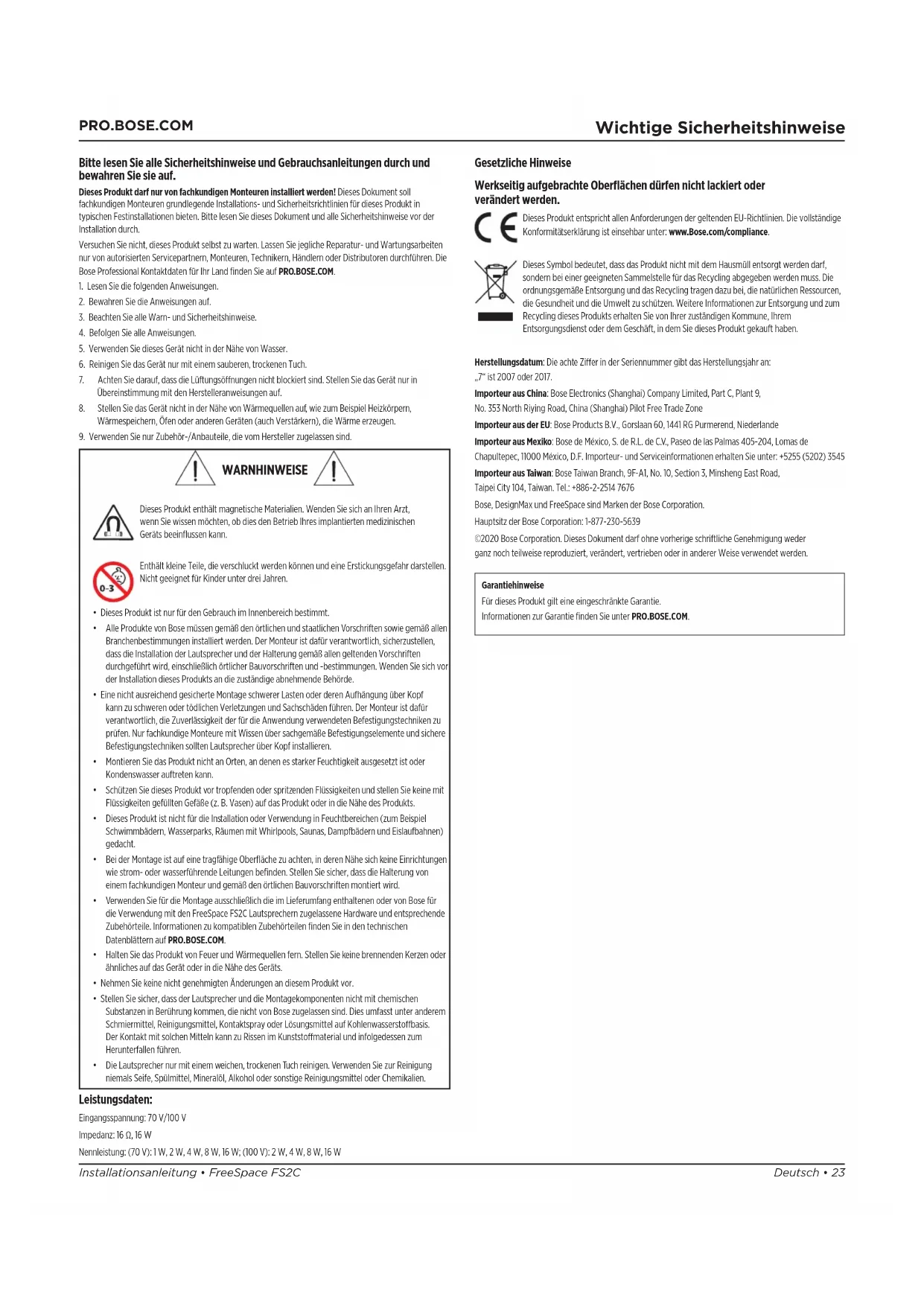

BEDIENUNGSANLEITUNG FreeSpace FS2C BOSE

Installansanleitung 23

Bitte lessen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieises Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für diese Produkteekt in typischen Festinstallationen bieten.itte lessen Sie这点es Dokument und alle Sicherheitshinweise vor der Installation durch.

Versuchen Sie nicht,这点 Product selbst zu warten. Lassen sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Handlern oder Distributen durchfrühren. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachen Sie alle Wam- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie diese Gesamt nicht in der Nane von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie daraufauf, dass die Luftrungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen auf, wie zum Beispiel Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

WARNHINWEISE

Dieses Produkt enthalt magnetische Materialien. Wenden Sie sich an ihren Arzt, wenn Sie wollen, ob die den Betrieb与其s implantierten medizinischen Geräts beeinfüssen kann.

Enthält keine Teile, die verschlukt werden konnen und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren.

• Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt.
• Alle Produkte von Bose müssen gemäß den ortlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen inställiert werden. Der Monteur ist davon verantwortlich, sichzustellen, dass die Installation der Laustsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschieblich ortlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation这点es Produkte an die zuständige abnehmende Behörde.
• Eine nicht ausreichend geschiechte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tändlichen Verleutzungen und Sachschädern führen. Der Monteur ist davon verantwortlich, die Zuverlösigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteur mit Wissen über sichgemäß Befestigungselemente und sichere Befestigungstechniken sollenn Lautspeicher über Kopf Installieren.
• Montieren Sie das Produkt nicht an Orten, an denen es stärker Feuchtigkeit ausgesetzt ist oder Kondenswasser auftreten kann.
• Schützen Sie这点es Produkt vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (z. B. Vasen) auf das Produkt oder in die Nane des Produkts.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbadern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampbadern und Eislaufbahren) gedacht.
• Bei der Montage ist auf eine tragfähige Oberflüchte zu achtend, in deren Näre sich keine Einrichtungen wie strom- oder wasserfuhrende Leitungen befinden. Stellen Sie sicher, dass die Halterung von einem fachkundigen Monteur und gemäß den ortlichen Bauvorschriften montiert wird.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den FreeSpace FS2C Lautspechn zugelassene Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO_BOE.COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Höhe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an diesen Produkt vor.
• Stellen Sie sichere, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berhuiungkommen, die nicht von Bose zugelassen sind. Dies umfasst unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontak mit solichen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.
  Die Lautspeicher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seite, Spulmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.

Leistungsdaten:

Eingangsspannung:70V/100V

Impedanz: 16Ω, 16 W

Nennleistung: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W

Gesetzliche Hinweise

Werkseitig aufgebrachte Oberflächen dürfen nicht lackiert oder verändert werden.

Cieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitatisierung ist einsebar unter: www.Bose.com/compliance.

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmull entsorgt werden dar, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäß Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schätzen. Weitere Informationen zur Entsorgung und zum Recycling这点 des Produktions erhalten Sie von ihrer zuständigen Kommune, ihrer Entungs Dienst oder dem Geschäft, in dem Sie这点 des Produkt gekauft haben.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: 7^* ist 2007 oder 2017.

Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,

Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purnerend, Niederlande

Importeur aus Mexico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chaputepec, 11000 Mexico, D.F. Importeur- und Serviceinformationen erhalten Sie unter: [phone]

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: [phone]

Bose, DesignMax und FreeSpace sind Marken der Bose Corporation.

Hauptstitz der Bose Corporation:1-877-230-5639

©2020 Bose Corporation. Dieses Dokument dart ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie.

Informationen zur Garantie finden Sie unter PRO.BOSE.COM.

Verpackungsinhalt

2× 2× 2× 1

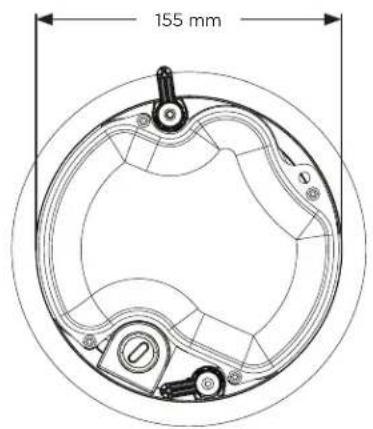

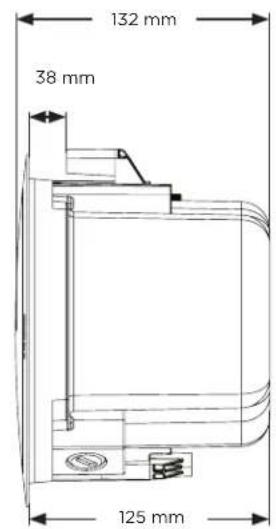

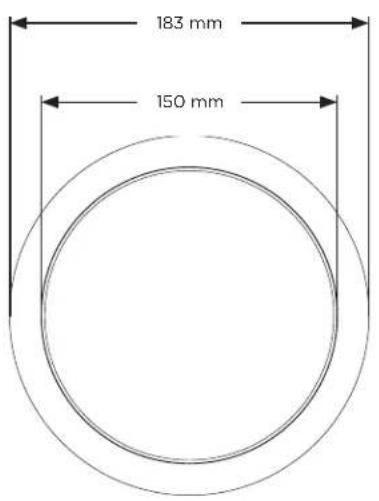

Produktmessungen

Technische Spezifikationen

Weitere technische Spezifikationen können Sie dem technischen Datenblatt für die FreeSpace FS2C Lautsprecher auf PRO.BOSE.COM entnehmen. Die Spezifikationen gemäß EN 54-24 (einschließlich erforderlicher externer EQ) finden Sie in den EN 54-24-Zertifizierungsbestimmungen für den FreeSpace FS2C Lautsprecher (AM857600 Rev. 00) unter PRO.BOSE.COM.

Material, Abmessungen, Gewicht
Produktabmessungen Durchmesser der Schallwand:183 mm
	Gehäusedurchmesser: 155 mm
	Tiefe Rückwand: 125 mm
Deckenausschnitt 165 mm
Maximale Deckenstände 38 mm
Nettogewicht - Laufsprecher und Abdeckglitter (1 Stück)	1,63 kg
Versandgewicht (2 Stück) 4,4 kg
Umgebungsbedingungen Nur für den Gebrauchim Innenbereich

Wichtige Installationshinweise

Bitte lesen Sie vor der Installation des Lautspechers den Abschnitt Wichtigige Sicherheitsinweise auf Seite 23.

Geeignet for Branderkennungs- und Brandmeldesysteme sowie für den Einsatz im Außenbereich (Schutzart IP21C) gemäß EN 54-24.

Installationsoptionen

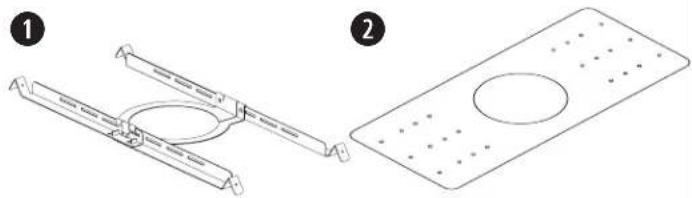

Installationsoptionen und Montagezubehör

Für die Installation ist eines der folgenden Zubehörteile erforderlich. Installationsanweisungen finden Sie in der zugehörgen Zubehör-Installationsanleitung unter PRO,BOSE.COM.

Einstellbare Tile Bridge (nicht im Lieferumfang enthalten)
Rough-in-Pan-Montageplatte (nicht im Lieferumfang enthalten)

Kabelverschraubung (Zugentlastung)

Bei Verwendung eines Kabelschutzrohres aus Metall ist eine einzelné 38 -Zoll-Kabelverschraubung oder ein 38 -Zoll-Duplex-Anschluss zu verwenden.

Hinweis: Kabelverschraubungen sind nicht im Lieferumfang enthalten.

3% Zoll-Einzelanschluss 3% Zoll

Duplex-Anschluss

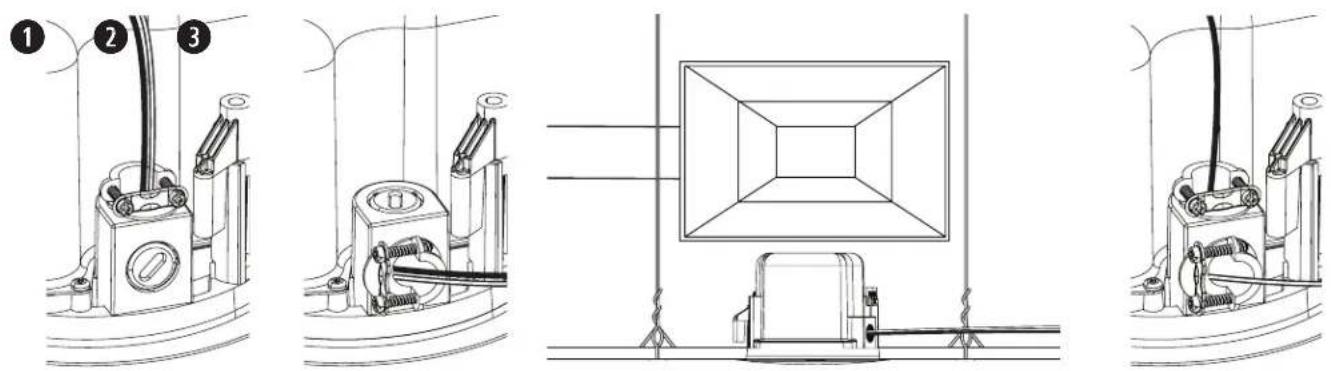

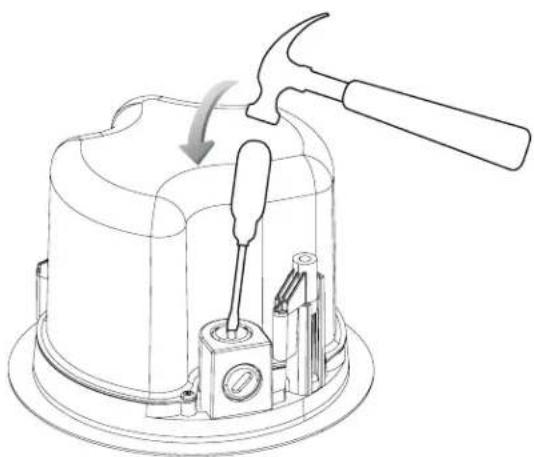

Auswahl einer Installationsmethode

Oberer Anschluss

Verwenden Sie den oberen Anschluss, wenn ausreichend Platz über der abgehängten Decke ist.

2 Seitlicher Anschluss

Verwenden Sie den seitlichen Anschluss, wenn der Platz über der abgehängten Decke knapp bemessen ist.

3 Belde Anschlusse

Verwenden Sie beide Anschluse, wenn eine separate Zuführung fur die Signalein- und -ausgange erforderlich und uber der Decke noch Platz vorhanden ist.

Verkabeln des Lautsprechers

Kabeldurchmesser

Der FreeSpace FS2C Laufsprecher wurde fur den ausschlieblichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm) bis 14 AWG (2,1 mm) entwickelt.

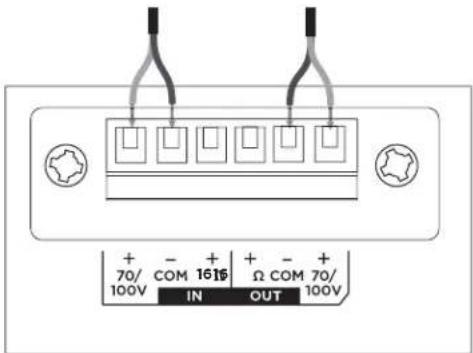

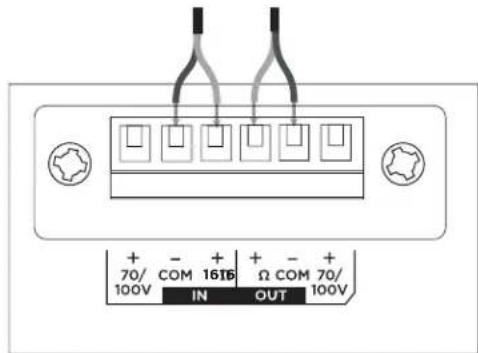

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

Hinweis: Die Verdrahtung muss den folgenden Vorschriften entsprechen:

In Kanada: CSA C22.1, Canadian Electrical Code, Teil I, Safety Standard for Electrical Installations, Abschnitt 32

In den USA: National Electrical Code, NFPA 70 und National Fire Alarm and Signaling Code, NFPA 72

70/100V16Ω

Laatsprechereinstellungen

** KA: Kein Anschluss (nicht verwenden)* Werkseinstellung

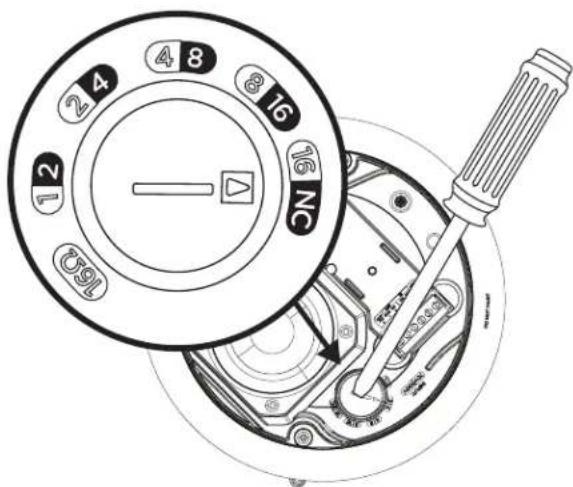

Einstellen des Leistungsabgriffes am Übertrager

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dazu einen Schlitzschraubendreher.

Vorbereitung der Montage

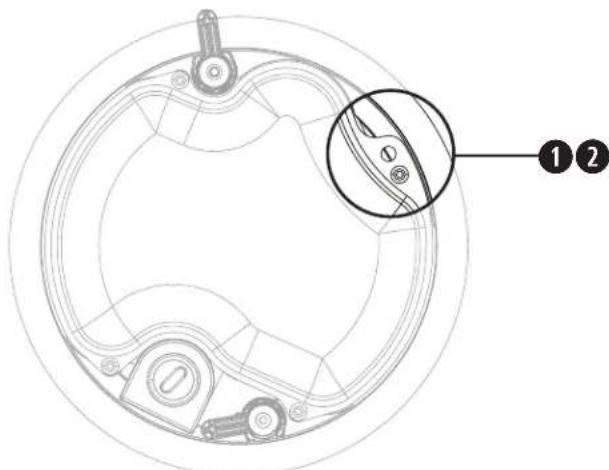

Verwendung eines Sicherungsseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Laufsprecher an einer tragenden Konstruktion zusätzlich abzuschern. Wahlen Sie eine Montageposition und -methode sowie Werkzeuge, die den ortlichen Bauvorschriften entsprechen.

Bose empfehl'de Verwendung (1) eines Sicherungsdrahtes oder (2) eines Sicherungssells zur zusätzlichen Absicherung der Konstruktion. Befestigungspunkte fur Sicherheitsaufhängungen konnen Sie dem Diagramm auf der rechten Seite entnehmer.

Befolgen Sie bei der Montage zusätzlicher Sicherheitsmechanismen die Anweisungen des Herstellers.

Vorbereitung der Tile Bridge-Montage

Deckenplatte

1. Entfern den Sie die Deckenplatte und zeichnen Sie unter Verwendung der Schablone den Ausschnitt für den Laufsprecher auf die Platte. Um die Schablone mittig aufzulegen, verbinden Sie zunachst die Eckpunkte der Platte zu einem „X" und richten Sie anschließlich die Schablone anhand des Schnittpunkts aus.
2. Schneiden Sie den Ausschnitt in die Platte.
3. Montieren Sie die Tile Bridge. Anweisungen zur Montage einer Tile Bridge finden Sie in der Installationsanleitung für die entsprechende Tile Bridge unter PRO.BOSE.COM.

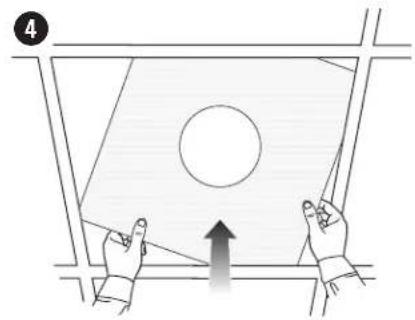

4. Setzen Sie die Deckenplatte wieder ein.

Feste Decken

1. Verwenden Sie die Schablone, um den Ausschnitt auf der Deckenplatte aufzuzeichnen.
2. Schneiden Sie die Öffnung in die Deckenplatte.
3. Montieren Sie die Tile Bridge. Anweisungen zur Montage einer Tile Bridge finden Sie in der Installationsanleitung fur die entsprechende Tile Bridge unter PRO.BOSE.COM.

Installation in durchgangig festen Decken mithilfe einer Rough-in-Pan-Montage-platte (Neubauten)

Informationen zum Installieren einer Rough-in-Pan-Montageplatte finden Sie in der entsprechenden DesignMax und FreeSpace Anleitung unter PRO.BOSE.COM. Befolgen sie nach der Installation der Rough-in-Pan-Montageplatte die Anleitung unter Befestigung des Laufsprechers auf Seite 28.

Verankerungspunkt für Keramikanschluss

Die FreeSpace FS2C Laufsprecher sind mit einem optionalen Keramikanschluss kompatibel. Die Position der Verankierungspunkte für einen Keramikanschluss ist in der Abbildung dargestellt. Weitere Informationen zum Keramikanschluss finden Sie in der Installationsanleitung für Keramikanschlüsse unter PRO.BOSE.COM.

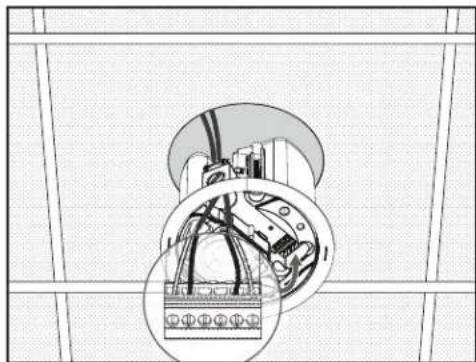

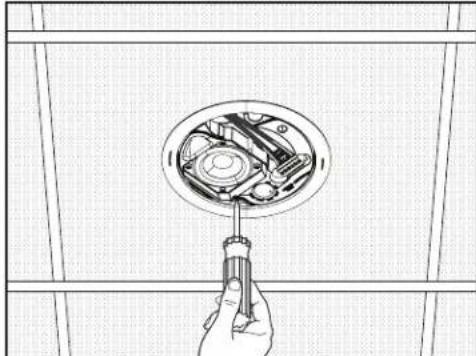

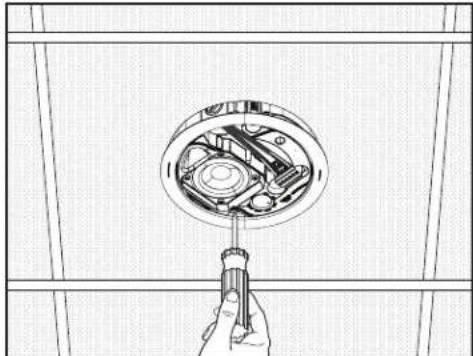

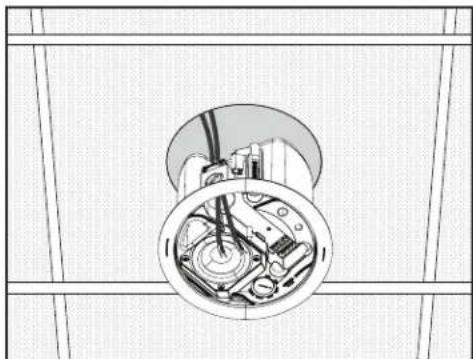

Befestigung des Lautsprechers

1. Führer Sie das Laufsprecherkabel durch die Kabelaussparung.
2. SchlieBen Sie das Kabel an den Anschluss an und fuhren Sie den Anschluss ganz in die den Lautsprecher ein. Ziehen Sie gegebenenfalls die Kabelverschraubung fest. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautspechers auf Seite 26.
3. Fuhrn Sie den Lautsprecher in die Tile Bridge oder in die Rough-in-Pan-Montageplatte ein (siehe Seite 27) und drehen Sie die Halterungsschrauben (Gegen den Uhrzeigersinn) um eine halbe Umdrehung, um die Halterung zu offen. Senken Sie den Lautsprecher langsam ab, bis die Halterung an der Tile Bridge oder in der Rough-in-Pan-Montageplatte einrastet.
4. Ziehen Sie die Halterungsschrauben fest, um den Laufsprecher zu fixieren.

WICHTIGER HINWEIS: Ein Überdrehen oder eine Lockierung der Schrauben kann die Stabilität der Halterung, des Verankerungspunkts oder der Decke beeinträchtigen und möglicherweise zum Herunterfallen führen.

1

2

3

4

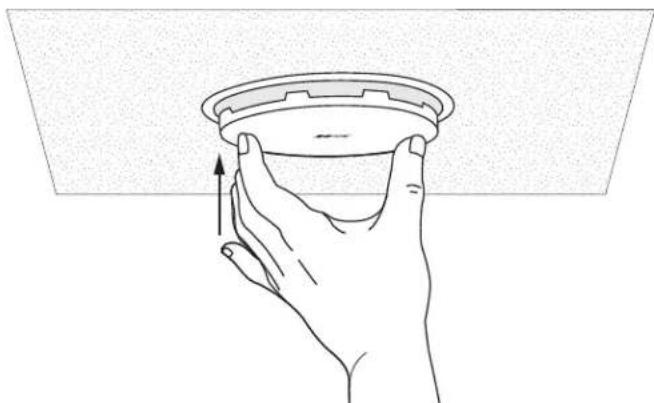

Anbringen der Frontabdeckung

Hinweis: Passen Sie vor dem Anbringen der Frontabdeckung die Einstellungen der Übertragerabgriffe an die für die Installation geeignete Einstellung an. Siehe Lautsprechereinstellungen auf Seite 26.

Nachdem Sie die für die Installation geeignete Ausrichtung des Logos ermittelt haben, richten Sie die Frontabdeckung an der Innenseite des Lautsprechergehauses aus und drücken Sie sie nach oben, bis sie sichere befestigt ist. Drücken Sie bei Bedarf die Abdeckungslaschen nachinnen, damit sie richtig in das Lautsprechergehause passen.

Entfern der Frontabdeckung

Fuhren Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5 mm) durch die Perforation am Rand der Frontabdeckung ein und siehen Sie um die Abdeckung zu halten.

ACHTUNG: Verwenden Sie keinen Schraubendreher, um die Frontabdeckung vom Gehäuse abzuheben. Dies kann zu Schäden am Lautsprecher führen.

Sicherheitshinweise und gesetzliche Bestimmungen

Der Bose FreeSpace FS2C Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzforderungen:

Zulassung nach ANSI/UL 1480-2016, CAN/ULC-S541

Einsatz fur Notrufduchsgen im Brandfall - ULKategorie UUMW/UUMW7, Aktenzeichen S 3241, Kontrollnummer 42S9.

Nicht zur Verwendung mit DC-überwachten Systemen geeignet.

Geeignet fur die Verwendung in Innenbereichen unter trockenen Bedingungen.

EN 54-24: 2008, Laufsprecher für Sprachalarmanlagen bei Branderkennungs- und Brandmeldesystemen in Gebäuden

Empfohlene Umgebung: A (Innenbereich)

Geeignet fur die Installation mit Verkabelungsverfahren der Klasse 1, Klasse 2 oder Klasse 3 gema NFPA 70, National Electric Code, 2002, Artikel 640.

Geeignet fur den Einsatz mit Verkabelungsmethoden fur Feueralarmschaltkreise nach NFPA 70, National Electric Code, 2002, Artikel 760.

Geeignet fur den sicheren Gebrauch in abgehängten Decken.

UL-2043, Brandprüfung für die Abgabe von Wärme und sichtbarem Rauch durch Einzelprodukte und ihre Zubehörnte in Klimaräumen.

NFPA 70, National Electric Code, 2002, Artikel 300-22 (c).

NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.

EMC-Richtlinie 89/336/EEC und Artikel 10 (1) der Richtlinie, EN50081-1 und EN50082-1 gemäß CE-Prüfzeichen.

Der FreeSpace FS2C Laufsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:

British Standard Code of Practice BS 5839, Teil 8, bei Verwendung mit Keramikanschluss und Thermosicherung.

Getestet gemaIEC60268-5.

Abstrahlwinkel (gemäß UL 1480) Vertikal: 145^ / 25^ bei -3 dB; 170^ / 5^ bei -6 dB

Horizontal: 140^ / 20^ bei -3 dB; 170^ / 5^ bei -6 dB

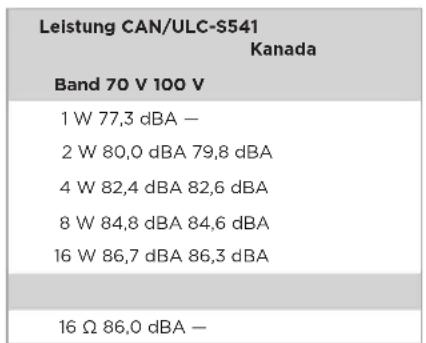

UL-Empfindlichkeit Leistungsband Schaldruckpegel dBA bei 3,1m:

Die angegebenen Schalldruckpegel entsprechen der Berichtsmethode gemäß UL 1480.

Frequenzgang:

Feueralarm (UL): 95 Hz bis 17000 Hz

Keramisch klemmenblok

Produktklassifizierung:

Inngangsspenning: 70/100 V

Impedans: 16 Ω, 16 W
