| Tipo di prodotto | Cassa da incasso a soffitto |
| Marca | Bose |
| Modello | FreeSpace FS2C |
| Dimensioni (cassa) | Diametro: 183 mm, Corpo: 155 mm di diametro x 125 mm di profondità |
| Apertura del soffitto richiesta | 165 mm di diametro |
| Spessore massimo del soffitto | 38 mm |
| Peso netto (unità) | 1,63 kg |
| Peso lordo (coppia) | 4,40 kg |
| Alimentazione | 70V / 100V, 16 Ω |
| Potenza regolabile (70V) | 1, 2, 4, 8, 16 W |
| Potenza regolabile (100V) | 2, 4, 8, 16 W |
| Impedenza in modalità 16 Ω | 16 W |
| Risposta in frequenza (UL) | 95 Hz a 17.000 Hz |
| Angolo di copertura (verticale) | 145° a -3 dB, 170° a -6 dB |
| Angolo di copertura (orizzontale) | 140° a -3 dB, 170° a -6 dB |
| Livello di pressione sonora max. (16W, 70V) | 86,7 dBA a 3,1 m (norma UL) |
| Utilizzo | Solo per interni |
| Norme | ANSI/UL 1480-2016, CAN/ULC-S541, EN 54-24, IP21C |
| Manutenzione | Pulizia solo con panno asciutto |
| Sicurezza | Installazione da parte di un professionista qualificato, fissaggio secondario raccomandato |
| Garanzia | Garanzia limitata (vedi PRO.BOSE.COM) |
| Accessori inclusi | 2 supporti, 2 griglie, guide di installazione (coppia) |
Domande frequenti - FreeSpace FS2C BOSE
Domande degli utenti su FreeSpace FS2C BOSE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Supporti per altoparlanti in formato PDF gratuitamente! Trova il tuo manuale FreeSpace FS2C - BOSE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FreeSpace FS2C del marchio BOSE.

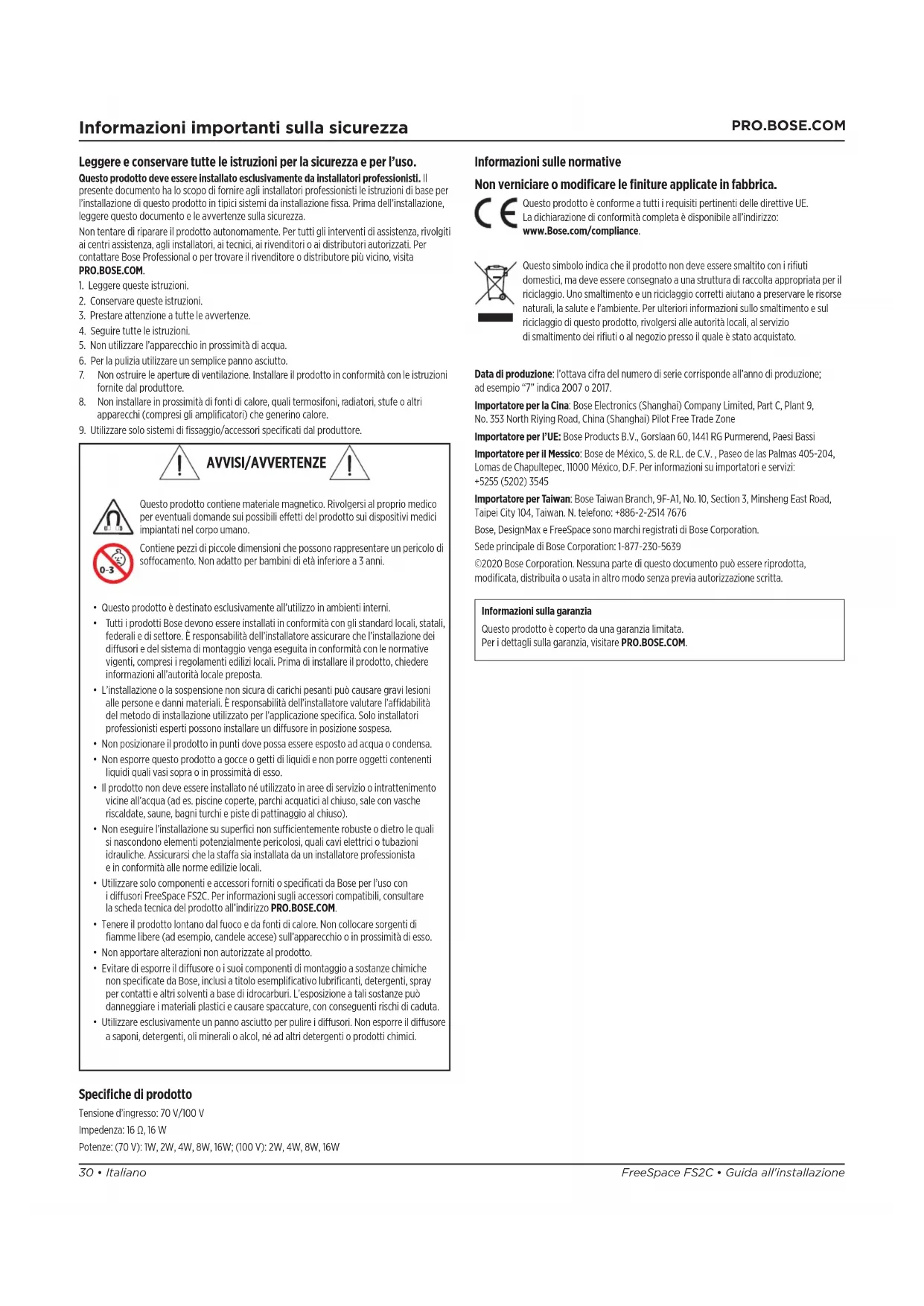

MANUALE UTENTE FreeSpace FS2C BOSE
Guida all'installazione. 30
Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.
Questo prodotto deve essere installato esclusivamente da Installatori professionisti. Il presente documento ha lo scopo di fornire agli installatori professionisti le struzioni di base per l'installazione di quello dato in tipici sistemi da installmente fissa. Prima dell'installazione, leggereQuesto documento e le avervente sulla sicurezza.
Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgit i ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivendatore o distributore più vicino, visita
PRO.BOSE.COM
- Leggere queste istruzioni.
- Conservare queste istruzioni.
- Prestare attenzione a tutte le avventenze.
- Seguire tutte le struczioni.
- Nonutilzzare l'apparecchio in prossimità di acqua.
- Per la puliziautilizzareunsemplice panno asciutto.
- Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
- Non installare in prossimita di fonti di calorie, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calorie.
- Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.
Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domane sui possibili effetti del prodotto sui dispositivi medici implantati nel corpo umano.
Contiene pezioni di piccole dimensioni che sono rappresentare un pericolò di soffocamento. Non adatto per bambini di età inferiore a 3 anni.
- Questo prodotto è destinato esclusivamente all'utilizzo in ambienti interni.
- Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali, federali e di settore. è responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di INSTALLARE il prodotto, chiedere informazioni all'autorità locale preposta.
- L'installatione o la sospensione non sicura di carichi pesanti cui causeare gravi lezioni alle persone e danni materiali. É responsabilità dell'infallatore valutare l'affidabilità del metododi di installatione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti possono INSTALLARE un diffusore in posizione sospesa.
Non posizionare il prodotto in puniti dove possa essere esposto ad acqua o condensa.
Non esporre questo prodotto a gocce o getti di liquidi e non porre oggetti contenti liquidi quali vasi sopra o in prossimità diesso. - Il prodotto non deve essere installato né'utilizzato in area di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagnì turchi e piste di pattiñaggio al chiuso).
Non eseguire l'installatione su superfici non sufficientemente robuste o ditro le quali si nascondono elementi potenzialmente pericolosi, quali cavi eletrici o tubazioni idrauliche. Assicurarsi che la staffa sa installata da un installmenter professionista e in conformità alle norme edilizie locali. - Utilizzato solo componenti e accessori forniti o specificati da Bose per l'uso con i diffusori FreeSpace FS2C. Per informazioni sugli accessori compatibili, consultrare la lista della prodotto all'indirizzo PRO.BOSE.COM.
- Tenere il prodotto lontano dal fuco e da fonti di calore. Non collocare sorgenti di fiamme libero (ad esempio, candele accese) sull'apparecchio o in prossimità diesso.
Non apportare alterazioni non autorizzate al prodotto. - Evitare di esporre il diffusore o i loro componenti di montaggio a sostanze chimiche non specificate da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze cui danneggiare i materiali plastici e causare spacature, con segunti rischi di caduta.
Utilizzare escludamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcohol, ne ad altri detergenti o prodotti chimici.
Informazioni sulle normative
Non verniciare o modificare le finiture applicate in fabbrica.
CE Qesto prodotto e conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il risciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negazio presso il quale è stato acquistato.
Data di produzione: I ottava cífra del numero di seriée corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.
Importatore per l'UE: Bose Products B.V., Gorslaan 60, 1441 RG Purnerend, Paesi Bassi
Importatore per il Messico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Per informazioni su importatori e servizi: +5255 (5202) 3545
Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. Telefono: +886-2-2514 7676
Bose, DesignMax e FreeSpace sono marchi registrati di Bose Corporation.
Sede principale di Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Nessuna parte di quello documento può essere riprodotta, modificata, distribuita o usata in altri modo perché previa autorizzazione scritta.
Informazioni sulla garanzia
Questo prodotto e coperto da una garanzia limitata. Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.
Specliche di prodotto
Tensione d'ingresso: 70 V/100 V
Impedenza: 16Ω, 16 W
Contenuto della confezione
2 pz. 2 pz. 2 pz.1 pz.

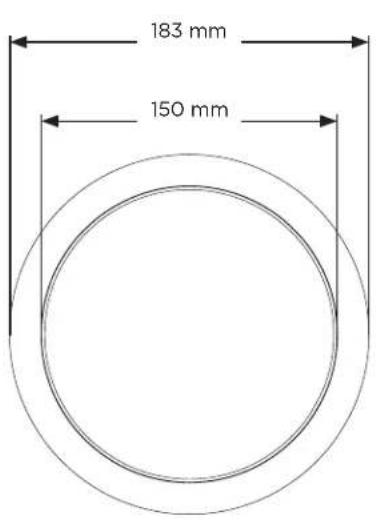

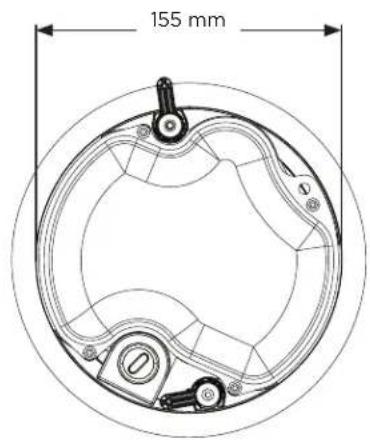

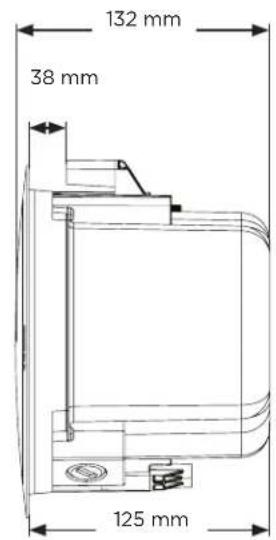

Dimensioni del prodotto
Specifiche tecniche
Per ulteriori specifiche, consultare la scheda tecnica del diffusore FreeSpace FS2C all'indirizzo PRO.BOSE.COM. Per le specifiche EN 54-24 (inclusa EQ esterna obbligatoria), leggere le valutazioni di certificazione FreeSpace FS2C EN 54-24 (AM857600 Rev. 00) all'indirizzo PRO.BOSE.COM.
| Caratteristica fisiche | |
| Dimensioni del prodotto Diametro del baffle: 183 mm | |
| Diametro cabinet: 155 mm | |
| Profondità backcan: 125 mm | |
| Dimensione del foro 165 mm | |
| Spessore massimo del controsoffitto | 38 mm |
| Peso netto del diffusore con griglia (singolo) | 1,63 kg |
| Peso di spedizione (coppi) 4,40 kg | |
| Dati ambientali Solo per interni | |
Informazioni importantisull'installazione
Prima di installare il diffusore, consultare la sezione Istruzioni importanti sulla sicurezza a pagna 30.
Per le applicazioni di segnalazione incendi ed evacuazioni, certificazione ambientale IP21C secondo EN 54-24.
Opzioni di installmente
Opzioni ed accessori di INSTALLazione
Per l'installatione è necessario uno dei seguenti elementi. Per istruzioni sull'installazione, consultare la guida all'installazione pertinente all'indirizzo PRO.BOSE.COM.

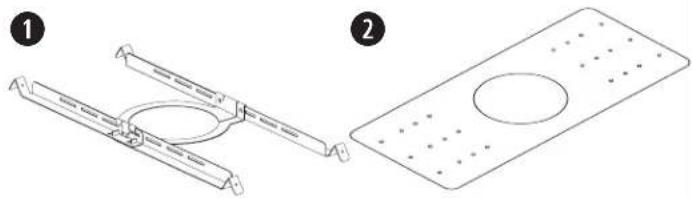

Tile bridge regolabile (non incluso)
2 Rough-in Pan (non incluso)
Raccordo del tubo protettivo
Se si utilizes un tubo protettivo metallico flessibile, uso con un raccordo da 9,5 mm o un connettore doppio (duplex) da 9,5 mm.
Note: raccordi del tubo protettivo non in dotazione.
Ingrasso singolo da 9,5 mm
Ingresso duplex/ ad anello da 9,5 mm

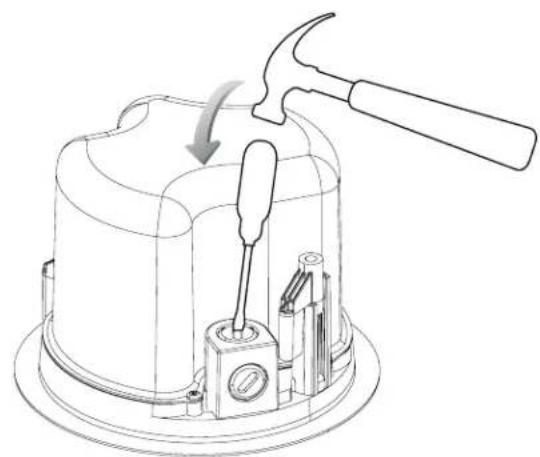

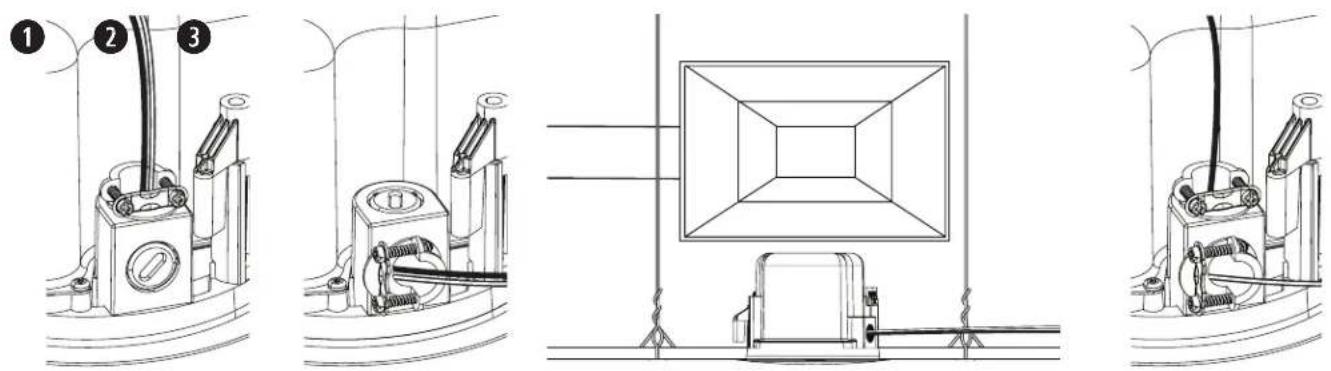

Scelta di un tipo di installmente
Passacavo superiore
Utilizzare il passacavo superiore quando c'è spazio disponibile sopra il soffitto.
Passacavo laterale
Utilizzare il passacavo laterale quando lo spazio sopra il soffitto è limitato.
Entrambi i passacavi
Utilizzare entrambi i passacavi quando è richiesto uno schema di cablaggio di ingresso e uscita del segnale independente e c' spazio disponibile sulla soffitto.
Cagliaggio del diffusore
Diametro dei cablaggi
Il diffusore FreeSpace FS2C è concepito esclusivamente per l'impiegoc con cavi di dimensioni comprese tra 18 AWG (0,8 mm) e 14 AWG (2,1 mm).
Schemidi collegamento
Scoprine 6 mm di filo non rivestito da collegare ai terminali.
Note: il metododi cablaggio develi, essere conforme alle seguntini normative.
Impostazioni del diffusore
*NC: nessuna connessione (non utilizzare)Impostazio
Impostazione potenza del trasformatatore

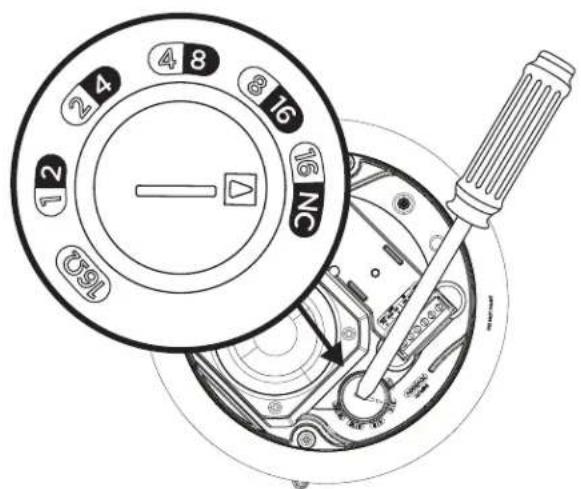

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.
Preparazione dell'installazione

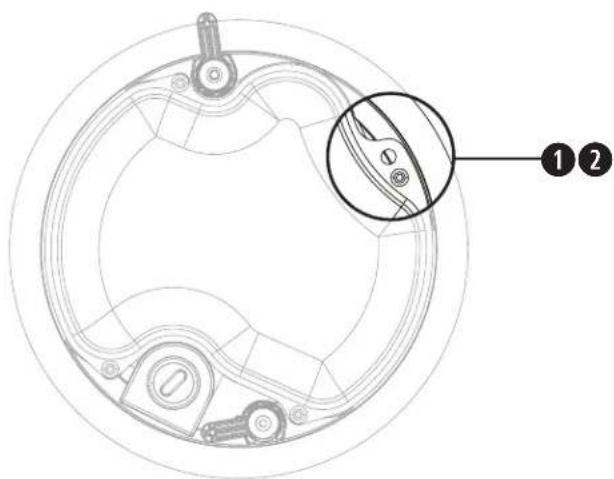

Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l'impiego di un secondo metod di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metod e accessori di fissaggio conformi alle normative edilizie locali.
Bose raccomanda l'utilizzo di (1) un cavo di frenatura o di (2) un cavo di sicurezza come meccanismo di fissaggio secondario. Vedere lo schema riportato a destra per i punti di fissaggio di sicurezza.
Attenersi alle istruzioni del produttore per qualsiame meccanismo di fissaggio secondario utilizzato.
Preparazione dell'installazione del Tile Bridge

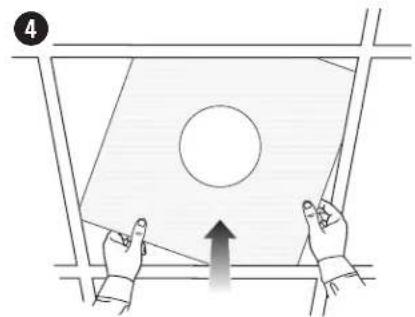

Pannello a soffitto
- Rimuovere il pannello ed utilizzare la dima per trattare il foro di inserimento del diffusore sul pannello stesso. Per centrare la dima rispetto al pannello, trattare una X collegando gli angoli in diagonale e centrare il modello sul punto di intersezione.
- Effettuare un foro nel pannello.
- Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge applicabile all'indirizzo PRO.BOSE.COM.
- Reinstallare il pannello a soffitto.
Controsoffitto fisso
- Utilizzare la dima per tracciare un foro sul soffitto.
- Effettuare un foro nel soffitto.
- Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge applicabile all'indirizzo PRO.BOSE.COM.
Installazione a controsoffitto fisso con rough-in pan (nuova costruzione)
Per informazioni sull'installazione del rough-in pan, consultare la guida all'installazione del rough-in pan DesignMax e FreeSpace all'indirizzo PRO.BOSE.COM. Una volta installato il rough-in pan, vedere Montaggio del diffusore a pag. 35.

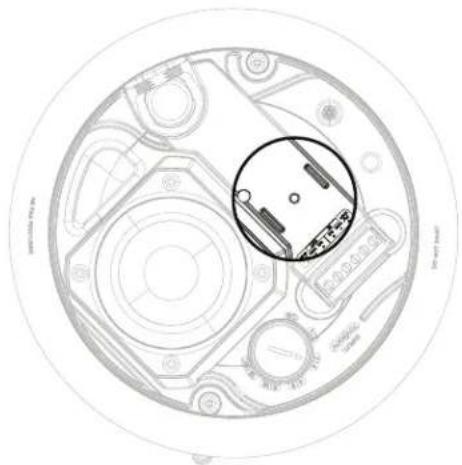

Punto di fissaggio del morsetto ceramicico
FreeSpace FS2C é compatible con un terminale in ceramica opzionale. L'imagine a lato在哪 la posizione di fissaggio di tale morsetto ceramicico. Per ulteriori informazioni sul terminale in ceramicica, consultare la guida all'installazione del terminale in ceramicica all'indirizzo PRO.BOSE.COM.
Installazione del diffusore

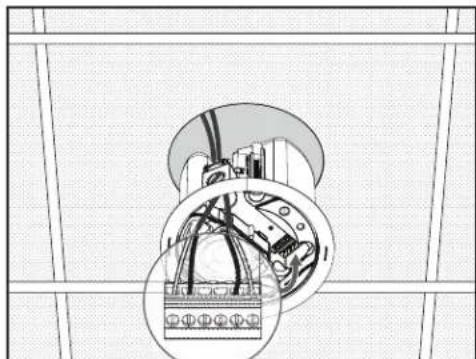

- Far passare il cavo audioattraverso l'apposita aperture.
- Collegare il connettore e insertirlo nel diffusore. Serrare il raccordo del tubo protettivo, se presente. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 33.

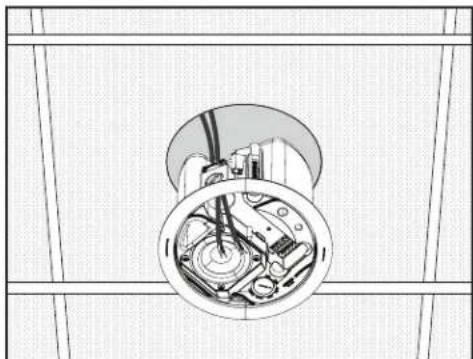

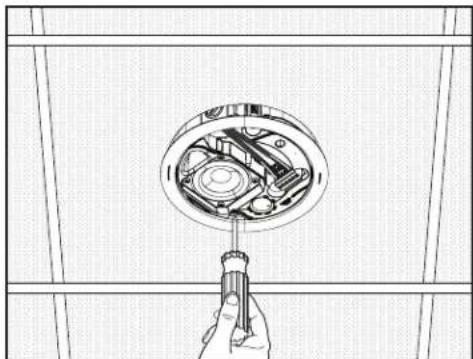

- Inserire il diffusore nel foro e nel tile bridge o nel rough-in pan (consultare pagina 34) e ruotare di mezzo giro (senso antiorario) le viti del braccio di anticoraggio per sganciare i bracci di anticoraggio. Abbassare lentamente il diffusore fino a quando i bracci di anticoraggio non si innestano sul tile bridge o sul rough-in pan.

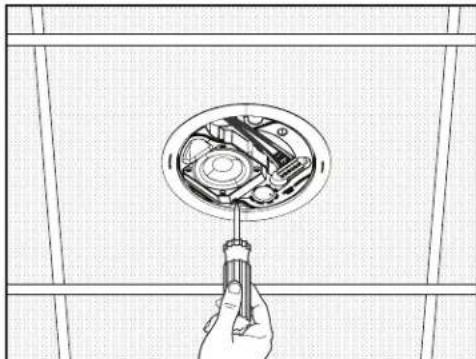

- Serrare le viti dei bracci di anticoraggio per fissare il diffusore.
AVERTENZA: un effecssivo serraggio o allentamento delle viti cui danneggiare i bracci di ancoraggio, il punto di attacco dell'elemento di ancoraggio o il soffitto, con seguenti rischi di caduta.
1
2
3
4

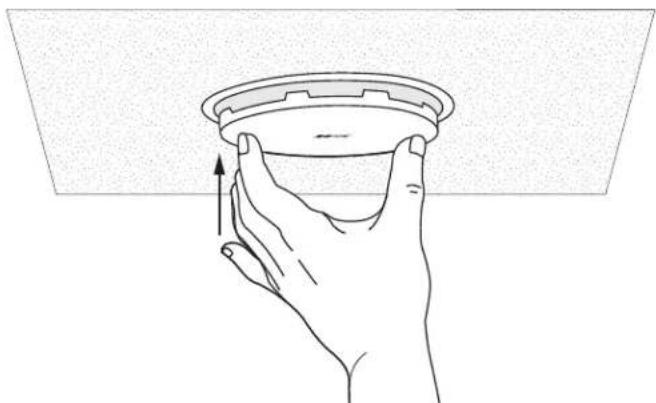

Fissaggio della griglia
