FreeSpace FS2C - Høyttalerstativer BOSE - Gratis bruksanvisning og manual

Produkttype	Innbygget takhøyttaler
Merke	Bose
Modell	FreeSpace FS2C
Mål (høyttaler)	Diameter: 183 mm, Kabinett: 155 mm diameter x 125 mm dybde
Nødvendig takåpning	165 mm diameter
Maks taktykkelse	38 mm
Nettovekt (enhet)	1,63 kg
Bruttovekt (par)	4,40 kg
Strømforsyning	70V / 100V, 16 Ω
Justerbar effekt (70V)	1, 2, 4, 8, 16 W
Justerbar effekt (100V)	2, 4, 8, 16 W
Impedans i 16 Ω-modus	16 W
Frekvensrespons (UL)	95 Hz til 17 000 Hz
Dekningsvinkel (vertikal)	145° ved -3 dB, 170° ved -6 dB
Dekningsvinkel (horisontal)	140° ved -3 dB, 170° ved -6 dB
Maks lydtrykknivå (16W, 70V)	86,7 dBA ved 3,1 m (UL-standard)
Bruk	Kun innendørs
Standarder	ANSI/UL 1480-2016, CAN/ULC-S541, EN 54-24, IP21C
Vedlikehold	Rengjøring kun med tørr klut
Sikkerhet	Installasjon av kvalifisert fagperson, sekundær feste anbefales
Garanti	Begrenset garanti (se PRO.BOSE.COM)
Medfølgende tilbehør	2 braketter, 2 gitre, installasjonsguider (par)

Ofte stilte spørsmål - FreeSpace FS2C BOSE

Hvordan installere FreeSpace FS2C-høyttaleren?

Installasjonen må utføres av en profesjonell tekniker. Følg trinnene: skjær en åpning i taket (165 mm), installer passende braketten, før lydkabelen, koble til kontakten, sett inn høyttaleren og stram ankerarmene. Fest deretter gitteret.

Hvilket tilbehør er nødvendig for installasjonen?

En justerbar takbrakett eller en monteringsplate er nødvendig (medfølger ikke). Du kan også bruke en 3/8 toms rørkobling. Kompatibelt tilbehør er listet på PRO.BOSE.COM.

Hvordan justere høyttalerens effekt?

Drei på transformatorkontakten med en flat skrutrekker for å velge ønsket effekt: 1, 2, 4, 8 eller 16 W ved 70 V; 2, 4, 8 eller 16 W ved 100 V. Standardinnstillingen er angitt på produktet.

Er høyttaleren egnet for brannalarmsystemer?

Ja, den er sertifisert i henhold til EN 54-24 og ANSI/UL 1480 for brann- og evakueringsvarsling. Den overholder IP21C.

Hvordan rengjøre FreeSpace FS2C-høyttaleren?

Bruk kun en tørr klut til å rengjøre høyttaleren og gitteret. Ikke bruk såpe, rengjøringsmiddel, alkohol eller andre kjemikalier som kan skade plasten.

Kan jeg installere høyttaleren på bad eller i et svømmebasseng?

Nei, dette produktet er kun beregnet for tørt innemiljø. Installer det ikke i fuktige omgivelser som innendørs bassenger, badstuer, dampbad osv.

Hvilken type kabel skal brukes til tilkobling?

Bruk kabler fra 18 AWG (0,8 mm) til 14 AWG (2,1 mm). Strip 6 mm av ledningen for tilkobling til terminalene. Følg ledningsmetoder i henhold til lokale standarder.

Er høyttaleren kompatibel med en keramisk koblingsblokk?

Ja, FreeSpace FS2C-høyttaleren har et festepunkt for en keramisk koblingsblokk (valgfritt tilbehør). Se den tilsvarende installasjonsguiden på PRO.BOSE.COM.

Hva gjør jeg hvis det oppstår et problem med høyttaleren?

Ikke prøv å reparere produktet selv. Overlat alt vedlikehold til et autorisert servicesenter eller kontakt din forhandler. For mer informasjon, besøk PRO.BOSE.COM.

Hva er garantien for FreeSpace FS2C-høyttaleren?

Denne enheten dekkes av en begrenset garanti. For detaljer og varighet, se nettsiden PRO.BOSE.COM.

BRUKSANVISNING FreeSpace FS2C BOSE

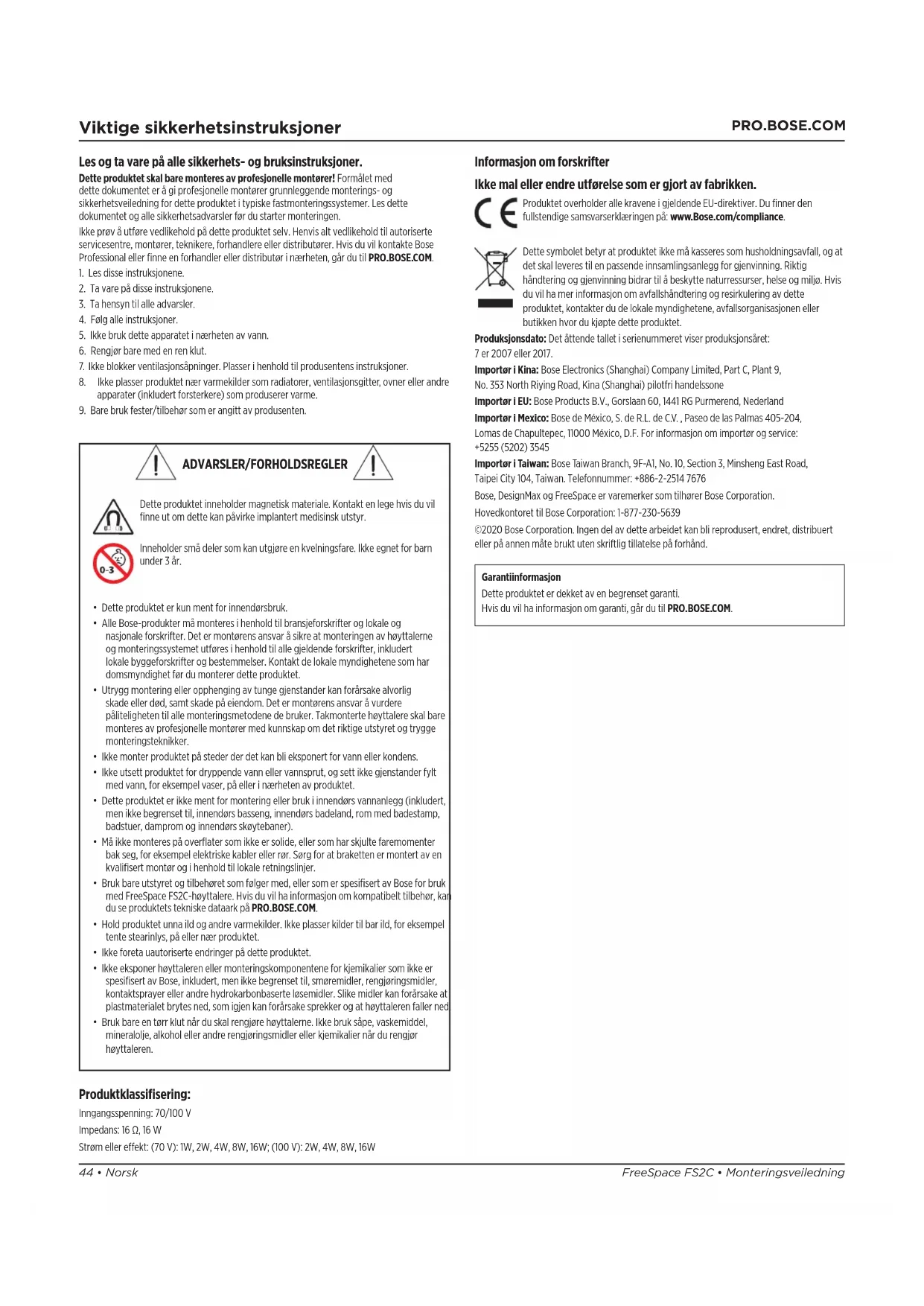

Les og ta vare på alle sikkerhets- og bruksiinstruktjoner.

Dette produkt skal bare monteres av profesjonelle montor! Formålet med dette dokumentet er ägi profesjonelle montor grunnelegende monterings- og sikherhetveileding forchte produkt typiske fastmonteringssystemer. Les dette dokumentet og alle sikherhetsadvansr for du starter monteringen.

1. Les disse instruksjonene.
2. Ta vare pà disse instruksjonene.
3. Tahensyn til alle advarsler.
4. Føg alle instruksjoner.
5. Ikke bruk dette apparatet i naerheten av vann.
6. Rengjor bare med en ren klut.
7. Ikke blokker ventilasjonsapninger. Plasser i henhold til produsentens instrksjoner.
8. Ikke plasser produit ter varmekilder som radiater, ventilasjonsgitter, owner erer andre apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette Produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil finne ut om dette kan pavirke implantert medisinsk utstyr.

Inneholder smä deler som kan utgjore en kvelningsfare. Ikke egnet for barn under 3 År.

• Dette Produktet er kun ment for innendørsbruk.
• Alle Bose-produkter mä monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montorens ansvar á sikre at monteringen av hóytalerne og monteringssystemet utfores i henhold til alle gjeldende forskrifter, inkludert lokale byggfeskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndigthet für du monterer dette produktet.
• Utygg montering erler opphenging av tunge gjenstander kan forarsake alvorlig skade erler ddd, somt skade pa eiendom. Det er montorens ansvar a vurdere palteligheten til alle monteringsmetodene de bruker. Takmonterte høytalere skal bare monteres av profesjonelle monter med kunskap om det riktige utstyret og trygge monteringsteknikker.
• Ikke monter produktet på steder der det kan blé eksponert for vann eller kondens.
• Ikke utsett Produktet for dryppende vann erller vannsprut, og sett ikke gjenstander fylt med vann, for eksempel vaser, pa uller i nærhen av produitet.
• Dette produit er ilkke ment for monitoring er bruk i innendors vannanlegg (inkluidert, men ilkke begrenset til, innendors basseng, innendors badeland, rom med badestamp, badstuer, damprom og innendors skoytebaner).
• Måkke monteres på overflater som ikke er solide, eller som har skjulte faremometerbak seg, for eksempel eleksekne kabler err. Sarg for at braketten er montert av kvalifisert montar og hendifhold til lakale retningsliner.
• Bruk bare utstyret og tilbehoret som folger med, ell er som er spesifisert av Bose for bruk med FreeSpace FS2C-hayttalere. Hvis du vil ha informason om kompatibelt tilbehør, kar du se produktets teknikse dataarka pA PRO.BOSE.COM.
• Hold produit unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, pa aller nær produitet.
• Ikke foreta auteuriserte endringer på dette produitet.
• Ikke eksponer høytaleren ermonteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, dem kon begrense til, smremdidler, midler, kontaksprayer erilleh nykronbaserte lsemidler. Slike midler kan forarsake at plastmaterialalet brytes ned, som igjen kan forarsake sprekker og at høytaleren faler ned
• Bruk bare en terr klut nár du skal rengjore hoyttalerne. Ikkebru kape, vaskemiddel, mineralolje, alkohol ell andre renngjoringsmidler ell kjemikallier nár du rengjor hoyttaleren.

Informasjon om forskrifter

Ikke mal aller endre utforelse som er gjort av fabrikken.

CE Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklaringen pa: www.Bose.com/compliance.

Dette symbolet betyr at produktet ici kasseres som husholdningsavfall, og at det skal leveres til en passende innsamilingsanlegg for gjenvinning. Riktig handtering og gjenvinning bidrar til a beskytte naturressurser, helse og milja. Hvis du vil ha mer informasjon om avfallshandtering og resirkulering av dette produit, kontakter du de lokale myndighetene, avfallsorganisasjonen ell butikken hvor du kjpte dette produit.

Produksjonsdata: Det attende tallet i serienummeret viser produktsjonsåret: 7 er 2007 eller 2017.

Import Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Kina (Shanghai) pilotfri handelsssone

Importer EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland

Importar i Mexico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. For informacion on importar og service: [phone]

Importer i Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefonummer: [phone]

Bose, DesignMax og FreeSpace er varemker som tilhær Bose Corporation.

Hovedkontoret til Bose Corporation: 1-877-230-5639

©2020 Bose Corporation. Ingen del av dette arbeitet kan bli reproducert, endret, distribuert aller pa annen mäte brukt uten skriftig tillatelse pa forhand.

Garantlinformasjon

Dette Produktet er dekket av en begrenset garanti. Hvis du vil ha informasjon om garant, garr du til PRO.BOSE.COM.

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske datamarket for FreeSpace FS2C pA PRO.BOSE.COM. For EN 54-24-spesifikasjoner (inkludert obligatorisk ekstern EQ) kan du se FreeSpace FS2C EN 54-24-sertifiserte klassifiseringer (AM857600 Rev.00) pA PRO.BOSE.COM.

Fysisk
Produktmål Platediameter: 183 mm
	Diameter på høytalerhus: 155 mm
	Dybde på høytalerbrønn: 125 mm
Utskåret hull 165 mm
Maksimal taktykke 38 mm
Nettovekt, høytaler med grill (enkel)	1,63 kg
Forsendelsesevekt (par) 4,40 kg
Utendørs Kun innendørs

Viktig informasjon om montering

För du monterer hýyttileren, ma du se gjennom Viktige sikkerhetsinstruksjoner paSide 44.

I forbindelse med brann- og evakueringsvarslinger er den miljoklassifisert for IP21C i henhold til EN 54-24.

Monteringsalternativer

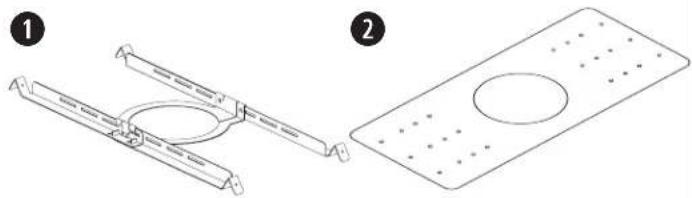

Monteringsalternativer og tilbehør

En av falgende kreves for montering. Se den tilhorende monteringsveiledningen for tilbehör pa PRO.BOSE.COM for à fā monteringsinstruktjoner.

Justerbar monteringsbro (folger icike med)
Rough-in Pan (folger称之med)

Rorforbindelse

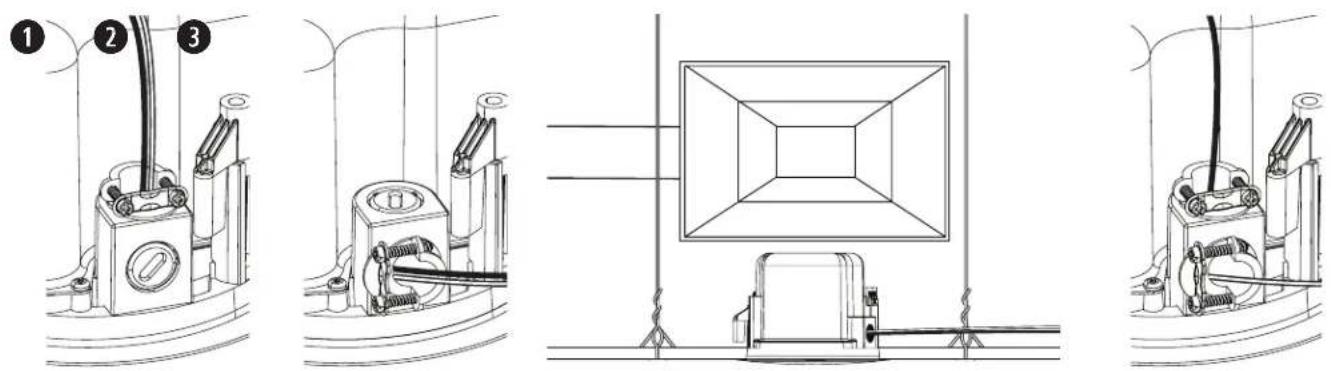

Valg av monteringsmetode

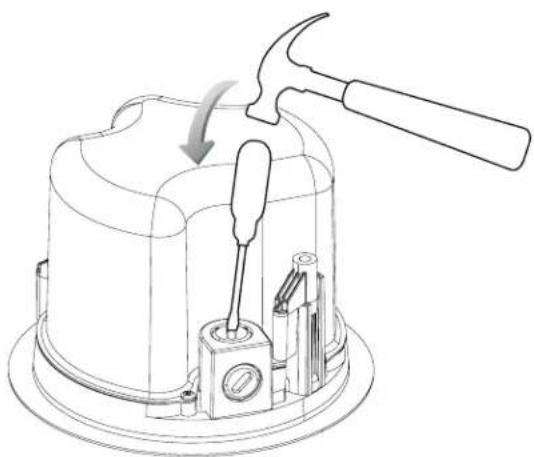

1 Toppknockout

Bruk toppknockouten nár det er ledig plass over taket.

Sideknockout

Bruk sideknockouten nár det er begrenset med plass over taket.

Begge knockouter

Bruk begge knockouter naret selvstendig ledningsopplegg med inn- og utsignal er ndvendig, og det er ledig plass over taket.

Kable høytaleren

Kabeldiameter

FreeSpace FS2C-hoyttaleren er utformet for a fungere kun med kabler pa mellom 18 AWG (0,8 mm) til 14 AWG (2,1 mm).

Koblingsdiagrammer

Eksponer seks millimeter

a feste til terminalene.

Merk: Kablingsmetoden ma gjores i henhold til:

sikkerhetsstandard for elektriske installasjoner, del 32;

I USA, The National Electrical Code,

NFPA 70, og National Fire Alarm

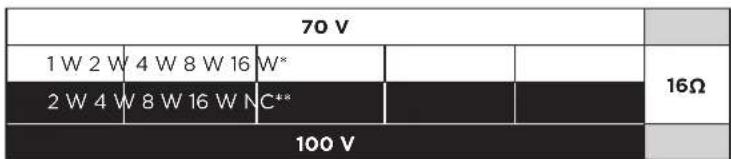

Høytalerinnstillinger

* NC: Ingen tilkobling (ikke bruk) Fabrikkstandard

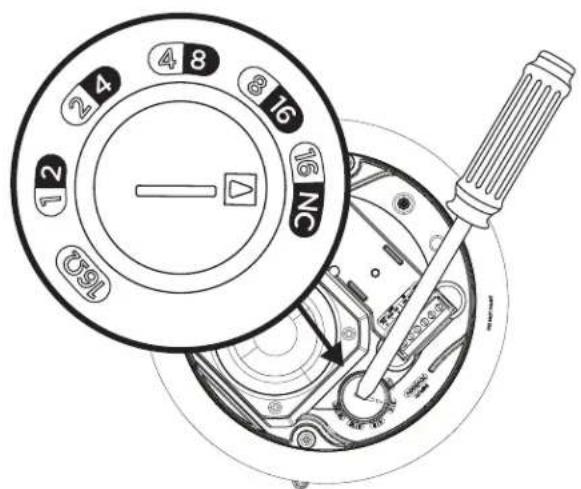

Innstilling av omformerkontakt

Vri for a stille inn kontakten. Bruk en skrutrekker med flatt hode.

Forberede monteringen

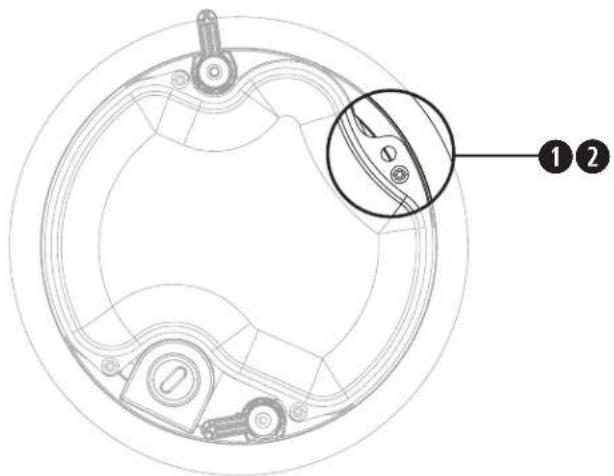

Noen regionale byggeforskrifter krever at du sikrer høytalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringsssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelse.

Bose anbefaler at du bruker (1) en sikkerhetsledning, (2)

diagrammet til høyre for a se punkter om sikkerhetsfeste

Folg produsentens instruksjoner for eventuelle sekundere

festemekanismer som brukes.

Forberede en monteringsbro

Takplate

1. Fjern platen, og bruk malen til a tegne et hoyttalerhull pa platen. Hvis du vil plassere malen midt pa platen, tegner du en X ved a streke opp diagonale linjer mellom hjornene og plassere malen pa krysningspunktet.
2. Skjaer et hull i platen.
3. Monter monteringsbroen. Hvis du vil ha instruksjoner om hvordan du monterer en monteringsbro, kan du se monteringsveiledningen for riktig monteringsbro pa PRO.BOSE.COM.

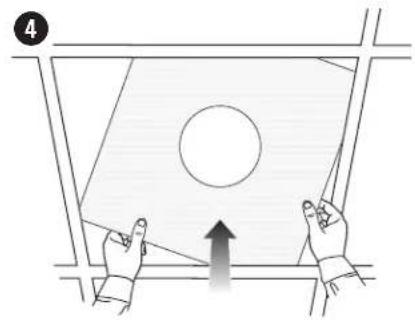

4. Skift ut takplaten.

Hardt tak

Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon)

Hvis du vil ha informasjon om hvordan du monterer en rough-in pan, kan du se monteringsveiledningen for DesignMax og FreeSpace Rough-in Pan pa PRO.BOSE.COM. Nár rough-in pan er montert, kan du se Montere hoyttaleren pa side 49.

Keramikkfestepunkt

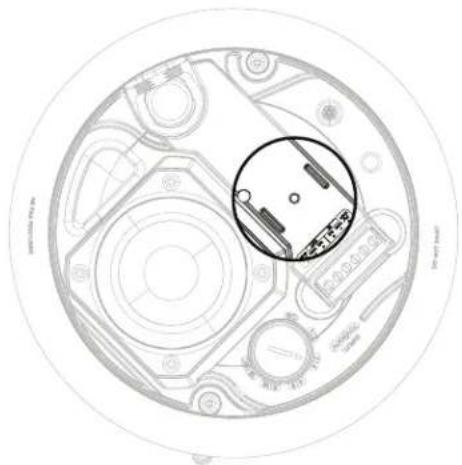

FreeSpace FS2C er kompatibel med ett valgfritt keramikkfestetilbehør. Se diagrammet for plasseringen av keramikkfestepunktet. Hvis du vil ha mer informasjon om keramikkfestet, kan du se monteringsveiledningen for keramikkfestet pa PRO.BOSE.COM.

Montere høytaleren

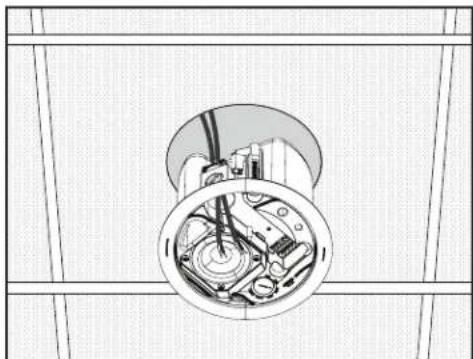

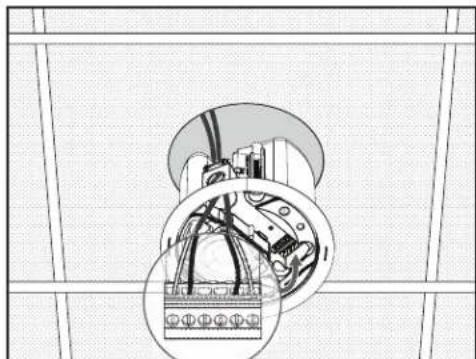

1. Tre lydkabelen gjennom kabelapningen.
2. Sett ledningene i kontakten og kontakten i hoyttaleren. Fest rorforbindelsen hvis nodvendig. Hvis du vil ha mer informasjon om kabling, kan du se Kable hoyttaleren pa side 47.
3. Før høytaleren giennom hullet og inn i monteringsbroen eller rough-in pan (se side 48) og vri skuene til ankerarmen (mot klokken) en halv runde for a lose ankerarmene. Senk høytaleren sakte til ankerarmene fär tak i monteringsbroen eller rough-in pan.

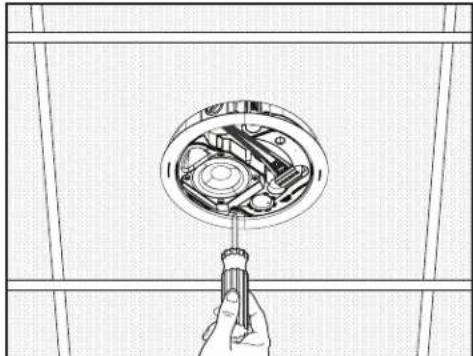

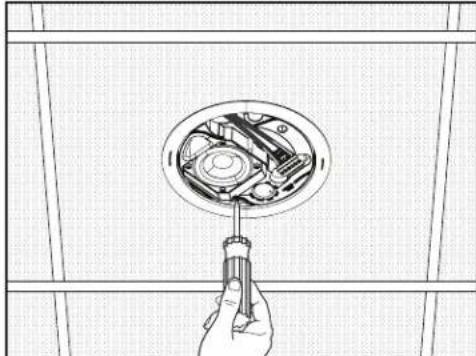

4. Stram skruene pa ankerarmen for a feste hoyttaleren.

ADVARSEL: Hvis skruene strammes aller lnses for mye, kan dette forarsake skade pa ankerfestepunktet eller taket, og at hoyttaleren falter ned.

1

2

3

4

Feste grillen

Merk: Fār du fester grillen, mā du justere hōyttalerens innstlinger til onsket niva for monteringen. Se Hōyttalerinnstlinger pa side 47.

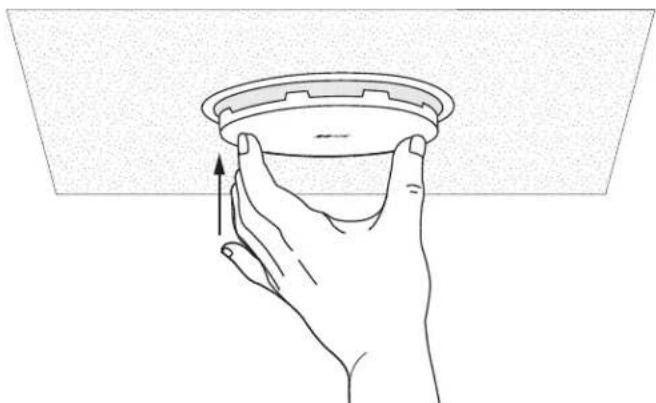

Nár logoen er justert som den skal, má du plassere grillen riktig mot innsiden av høytaleren og trykke den opp til den festes. Om ndvendig trykker du grilltappene innover for a feste den skikkelig til høytalerkabinett.

Fjerne grillen

Stikk et lite verktoy (ikke storre enn 1,5 millimeter i diameter) gjennom grillens perforering i kanten pa grillen og trekk for a lse grillen.

FORSIKTIG: Ikke bruk en skrutrekker for a fjerne grillen fra kabinettet. Dette kan skade hoyttaleren.

Samsvar med sikkerhet og forskrifter

Bose FreeSpace FS2C-hoyttaleren har bestatt tester og samsvarer med følgende spesifikasjoner og bruksomrader.

Oppfert i ANSI/UL 1480-2016, CAN/ULC-S541

Fire Protective Signaling Use - UL-kategori UUMW/UUMW7, filnummer S 3241. Kontrollnummer 42S9.

Ikke til bruk med DC-overvåkede systemer.

Egnet for bruk innendors pa tøre steder.

EN 54-24: 2008, hoyttaler til alarmsystemer for brannegrigrering og brannalarmsystemer i bygninger

Miljotype: En (enhet til innendørsbruk)

Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 erer klasse 3, i samsvar med NFPA 70, National Electric Code, 2002, artikkel 640.

Kan brukes ved hjelp av kabelmetoder for brannalarm, i samsvar med NFPA 70, National Electrical Code, 2002, artikkel 760

Egnet for bruk i ventilasjonsområder (under overtrykk).

UL-2043, branntest og utloser for synlig royk for diskreprodukter og tilbehør som er montert i ventilasjonsomrader.

NFPA 70, National Electrical Code, 2002, artikkel 300-22(c).

NFPA 90-A, 2002, monitoring av klimaanlegg og ventilasjonssystemer, paragraf 4.3.10.2.6.5.

EMC-forskift 89/336/EEC og artickel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket.

FreeSpace FS2C-høytaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer: British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen.

Testet i samsvar med IEC60268-5.

Nominell dekningsvinkel (per UL 1480) Vertical: 145^ / 25^ ved -3 dB; 170^ / 5^ ved -6 dB

Horizontal: 140^ / 20^ ved -3 dB; 170^ / 5^ ved -6 dB

Ul-wattfølsomhet for lydtrykknivá i dBA ved 3,1 meter:

Watt CAN/ULC-S541 Canada Trykk på 70 V 100 V

1 W 77,3 dBA - 2 W 80,0 dBA 79,8 dBA 4 W 82,4 dBA 82,6 dBA 8 W 84,8 dBA 84,6 dBA 16 W 86,7 dBA 86,3 dBA

16 Ω 86,0 dBA -

Watt	ANSI/UL 1480-2016 USA
Trykk på 70 V 100 V
1 W	71,9 dBA -
2 W	74,5 dBA	74,9 dBA
4 W	77,2 dBA	77,5 dBA
8 W	79,8 dBA 79,9 dBA
16 W 82,1 dBA	82,2 dBA
16 Ω 82,6 dBA	-

Oppgitt SPLs er per den UL 1480-spesifiserte rapportmetoden.

Frekvensresponds:

Brannalarm (UL): 95 Hz til 17000 Hz
