| Tipo de producto | Altavoz empotrado de techo |
| Marca | Bose |
| Modelo | FreeSpace FS2C |
| Dimensiones (altavoz) | Diámetro: 183 mm, Caja: 155 mm de diámetro x 125 mm de profundidad |
| Abertura de techo requerida | 165 mm de diámetro |
| Espesor máximo del techo | 38 mm |
| Peso neto (unidad) | 1,63 kg |
| Peso bruto (par) | 4,40 kg |
| Alimentación | 70V / 100V, 16 Ω |
| Potencia ajustable (70V) | 1, 2, 4, 8, 16 W |
| Potencia ajustable (100V) | 2, 4, 8, 16 W |
| Impedancia en modo 16 Ω | 16 W |
| Respuesta en frecuencia (UL) | 95 Hz a 17 000 Hz |
| Ángulo de cobertura (vertical) | 145° a -3 dB, 170° a -6 dB |
| Ángulo de cobertura (horizontal) | 140° a -3 dB, 170° a -6 dB |
| Nivel de presión sonora máx. (16W, 70V) | 86,7 dBA a 3,1 m (norma UL) |
| Uso | Solo interior |
| Normas | ANSI/UL 1480-2016, CAN/ULC-S541, EN 54-24, IP21C |
| Mantenimiento | Limpieza solo con paño seco |
| Seguridad | Instalación por profesional calificado, fijación secundaria recomendada |
| Garantía | Garantía limitada (ver PRO.BOSE.COM) |
| Accesorios incluidos | 2 soportes, 2 rejillas, guías de instalación (par) |
Preguntas frecuentes - FreeSpace FS2C BOSE
Preguntas de los usuarios sobre FreeSpace FS2C BOSE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Soportes para altavoces en formato PDF gratis! Encuentra tus instrucciones FreeSpace FS2C - BOSE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FreeSpace FS2C de la marca BOSE.

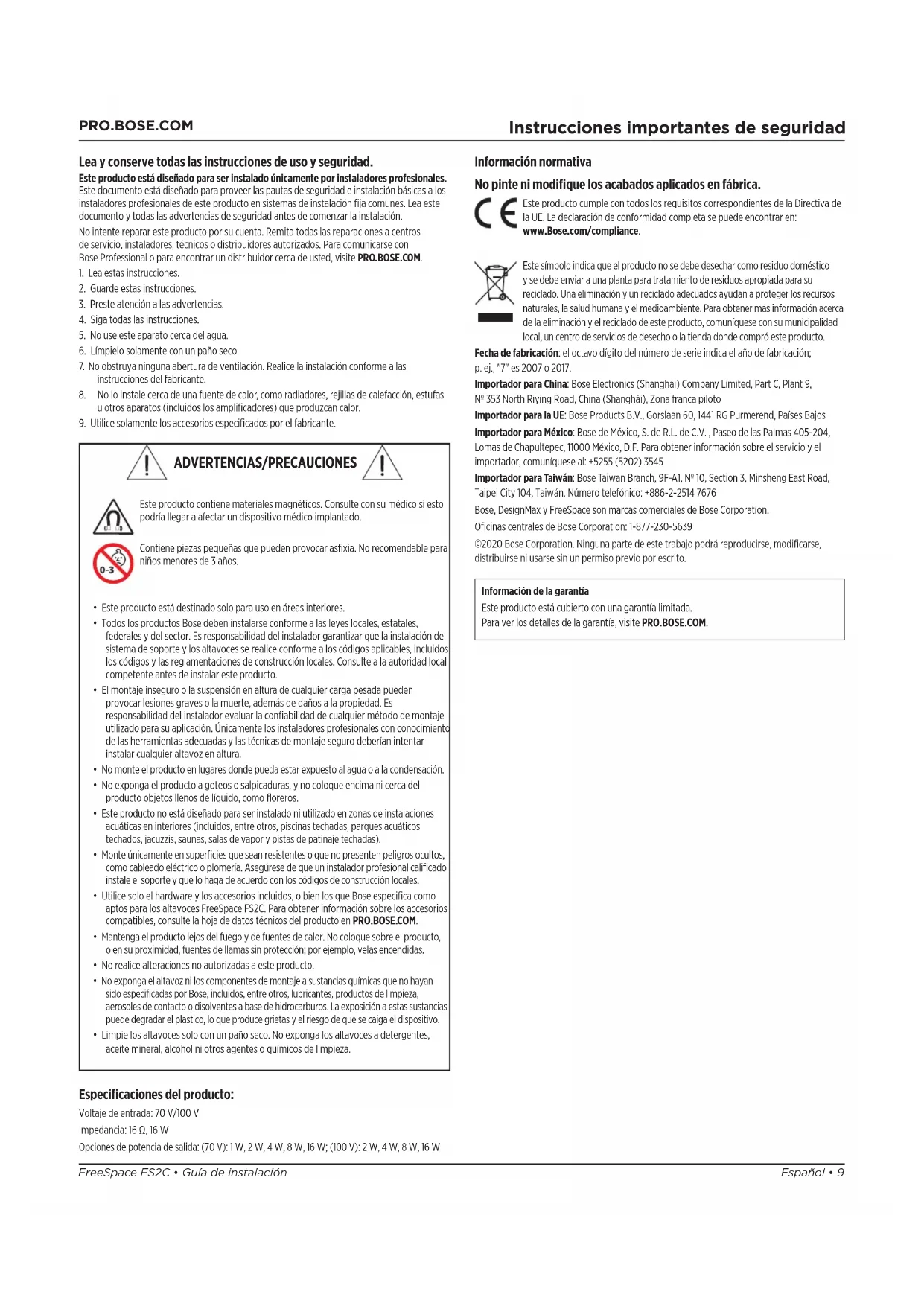

MANUAL DE USUARIO FreeSpace FS2C BOSE
Leayconservetodaslasinstruccionedesusoyseguridad.
Este produit está diseñado para ser instalado únicamente por Instaladores profesionales.
Este documento está Diseño para proveir las pautas de seguridad e instalación tíbasas a los instaladores profesionales de este producto en sistemas de instalación fjía comunes. Lea este documento y todas las advertencias de sécurité antes de comenzar la instalación.
No inteente reparar este produit por su cuenta. Remita todas las reparaciones a centros de service, instaladores,技术和 distribuidores autorizados. Para comunicarse con Bose Professional o para encontrar un distribuidor ocerca de vestud, visite PRO.BOSE.COM.
- Lea estas instrucciones.
- Guarde estas instrucciones.
- Preste atencion a las advertencias.
- Siga todas las instrucciones.
- No use este aparato cerca del agua.
- Limpielo solamente con un paño seco.
- No obstruya ninguna abertura de ventilacion. Realice la instalacion conforme a las instrucciones del fabricante.
- No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefaction, estufas u除外os aparatos (incluidos los amplificadores) que produzan calor.
- Utilice solamente los accesospecificados por el fabricante.
ADVERTENCIAS/PRECAUCIONES
Este produito contiene materiales magnéticos.Consulte con su medico si this. podria llggar a afectar un dispositivo medico implantado.
Contiene piezas pequeñas que pueda provocar asfixia. No recommendable para niños menos de 3 años.
- Este produit está destinado solo para uso en和地区 interiores.
- Todos los productos Bose deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalacion delsystema de soporte y los altavoces se realize conforme a los@cuidos aplicables, incluidosloscuidos y las reglamentaciones de construction locales.Consulte a la autoridad localcompetente antes de instalar este producto.
- El montaje inseguro o la suspENSION en alta de qualquier energia que se lea. poden provocar lesiones graves o la muerte, ademas de daños a la propidad. Es responsabilidad del instalador evaluar la confiabilitad de qualquier método de montaje realizado para su aplicación. Unicamente los instaladores profesionales con conocimiento de las herraminas adequadas y las技术水平as de montaje seguro deberian intentar instalar bajo lo alto.
- No monte el producto en Lugaresdonde poderestar expuesto al agua o a la condensacion.
- No exponga el producto a goteos o salpicaduras, y no colque encima nioca del producto objetivos plentiful de liquido, como floreros.
- Este produit no está miseforwardado para ser instalado ni realizado en zonas de instalaciones acuáticas en interiores (incluides, entre otheros, piscinas techadas, parques acuáticos techados, jacuzziis, saunas, salas de vapor y pistas de patinaje techadas).
Monte unicamente en superficies que Sean resistentes o que no presenten peligos ocultos, como cabledo eltrico o plomeria. Aseguirese de que un instalador profesional calificado instale el soporte y que lo haga de acuerdo con los codigos de construction locales. - Utilise solo el hardware y los accesos incluidos, o bien los que Bose spécifica como aptos para los altavoces FreeSpace FS2C. Para Obtener informacion sobre los accesos compatibles, consultale la hoja de datos先进技术 del producto en PRO.BOSE.COM.
- Mantenga el producto lejos del fuego y de fuentes de calor. No Coloque sobre el producto, o en su proximidad, fuentes de llamas sin proteccion; por exemple, velas encendidas.
- No realice alteraciones no autorizadas a este producto.
- No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan sido especillas por Bose, incluidos, entre它们, lubricantes, productos de limpieza, aerosoles de contacto o disolventas a base de hidrocarburos. La exposión a estas sustancias pueda degravar el plástico, lo que produce gritas y el riego de que se calga el dispositivo.
- Limpie los altavoces solo con unayo seco. No exponga los altavoces a detergentes, aceite mineral, alcohol nithers agentes o quimicos de limpieza.
Información normativa
No pinte ni modifique los acabados aplicados en fabrica.
CE Este producto cumple con todos los requisitos correspondientes de la Directiva de la UE. La declaracion de conformidad completa se pueda encontrar en: www.Bose.com/compliance.
Este simbolo indica que el producto no se debe beschiar como residuo domestico y se debe enviar a una planta para tratamente de residuos apropiada para su reciclado. Una eliminacion y un reciclado adecuados可以帮助 a proteger los recursos naturales, la salute humana y el medioambiente. Para Obtener mas informacion acerca de la eliminacion y el reciclado de este producto, comuniquese con su municipalidad local, un centro de servicios de desecho o la Tienda sobre whom precoce este producto.
Fecha de fabricación: el octavo digito del número de série indica el año de fabricación; p. ej., "7" es 2007 o 2017.
Importador para China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, N^a 353 North Riying Road, China (Shanghai), Zona franca piloto
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paises Bajos
Importador para Mexico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Para Obtener informacion sobre el service y el importador, comuniquese al: +5255 (5202) 3545
Importador para Taiwan: Bose Taiwan Branch, 9F-A1, N°10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numero Telefonico: +886-2-2514 7676
Bose, DesignMax y FreeSpace son marcas commerciales de Bose Corporation.
Oficinas centrales de Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuire ni usarse sin un permiso previo por escrito.
Información de la garantía
Este producto estacuberto conuna garantia limitada.
Para ver los detalles de la garantia, visite PRO.BOSE.COM.
Especificaiones del producto:
Voltaje de entrada: 70 V/100 V
Impedancia: 16Ω, 16 W
Opiones de potencia de calidad: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W
Contenido de la caja
× 2 × 2 × 2 × 1

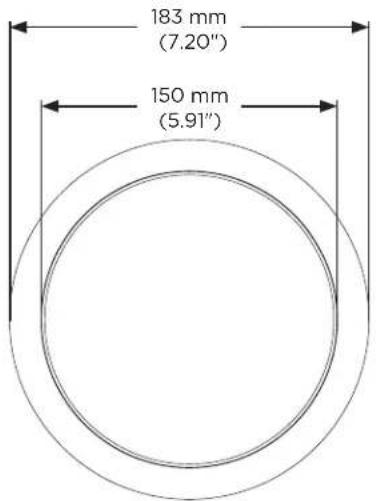

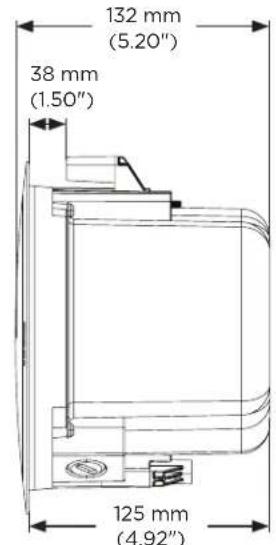

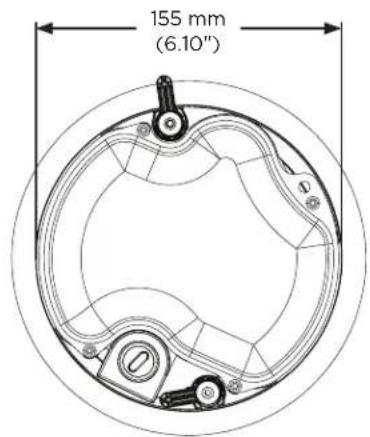

Dimensiones del producto
Especificaiones sociales
Para poderaspecificaciones,consulte la hoja de datos
técnicos de FreeSpace FS2C en PRO.BOSE.COM.Para podercer
lasspecificacionesdeEN54-24(inclusodeualizadorexterno),
consultasalocalificacionesdecertificacionesdeFreeSpaceFS2CEN
54-24 (AM857600 Rev.00) en PRO.BOSE.COM
| Datas físicos | |
| Dimensiones del producto Diámetro del bafle: 183 mm (7.20") | |
| Diámetro de la carcaja: 155 mm (6.10") | |
| Profundidad de la carcaja posterior: 125 mm (4.92") | |
| Medida de calado/perforación 165 mm (6.50") | |
| Grosor máximo del techo 38 mm (1.50") | |
| Peso neto, altovoz con rejilla (individual) | 1.63 kg (3.60 lb) |
| Peso de envío (par) 4.40 kg (9.70 lb) | |
| Ambiente de uso | Unicamente para Areas interiores |
Información importante sobre la instalación
Antes de instalar el altavoz, revise las Instrucciones importantes de seguridad en la pagina 9.
Para aplicaciones de notifications en caso de incidio y evacuation, cuenta con clasificacion de ambiente de uso IP21C segun EN 54-24.
Oportunidades de instalación
Oportunidades y accesos de instalación
Se requiereistarconuna de lassiguientesopcionespararealizarlainstalacion.Consultela guia deinstalaciondeaccessorireselacionadaenPRO.BOSE.COMparaobtenerlasinstruetionesdeinstalacion.
Puente de mosaico ajustable (no incluso)
Bandeja empotrada (no inclida)
1
2
Accesorios de conductos
Si utilizes un conducto metalico flexible, hagalo con un accesorio de conducto de 38 o un conector doble (duplex) de 38 .
Note: No se proportionsan los accesos de conductor.
Entrada unica de 38
Entrada duplex/ loop de 38

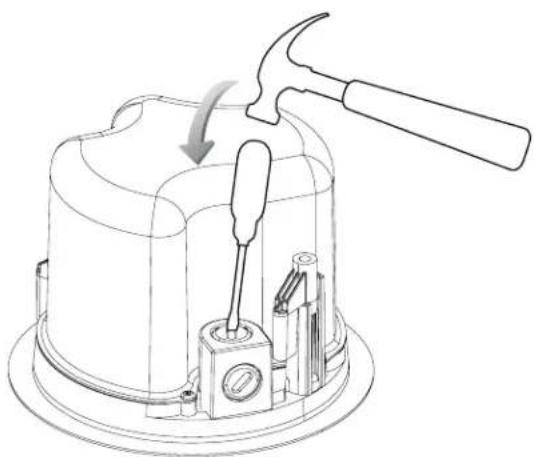

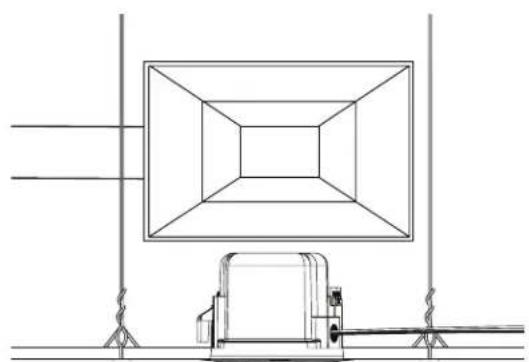

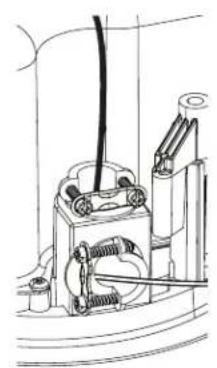

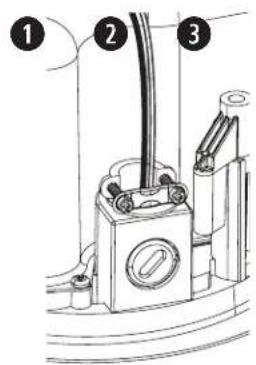

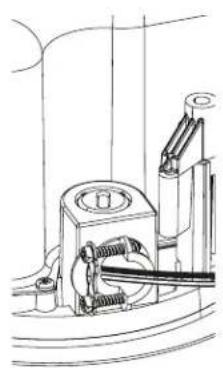

Selección de un método de instalación
Troquel superior
Utilice el troquel superior cuando haya espacio disponible sobre el techo.
Troquel lateral
Utilice el troquel lateral cuando haya espacio limitado sobre el techo.
Ambos troqueles
Utilice ambos troqueles quando se necesse un esquema de cableado de entrada y calidad de senal independiente y haya espacio disponible sobre el techo.
Cableado de los altavoces
Calibre de cable
El altavoz FreeSpace FS2C está diseñado para configurar únicamente con cables que midan de 18 AWG (0.8 mm²) a 14 AWG (2.1 mm²).

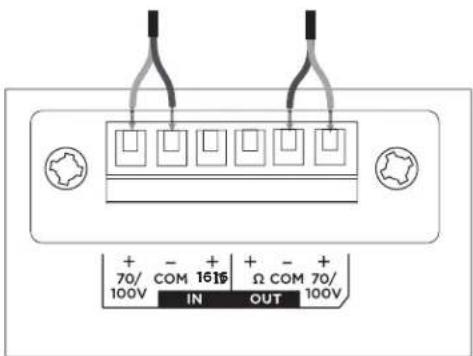

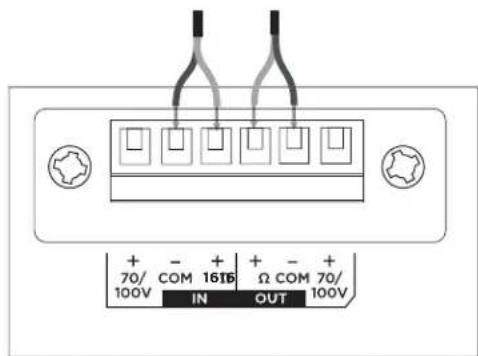

Diagrams de connexion
Exponga 6 mm (114^ ) de cable sin aislacion para conectarlo a los terminales.
Note: El método de cableado debe cumplir con los siguientes)códigos:
En Canadá, CSA C22.1, el Codigó
Canadiense de Normas de Electricidad,
Parte I, Estándar de Seguidad para
Instalaciones Eléctricas, Sección 32.
En Estados Unidos, el Codigoe Eléctrico Nacional, NFPA 70, y el Codigoe Nacional de Alarma de Incendio y Senalación, NFPA 72.
70/100 V 16 Ω

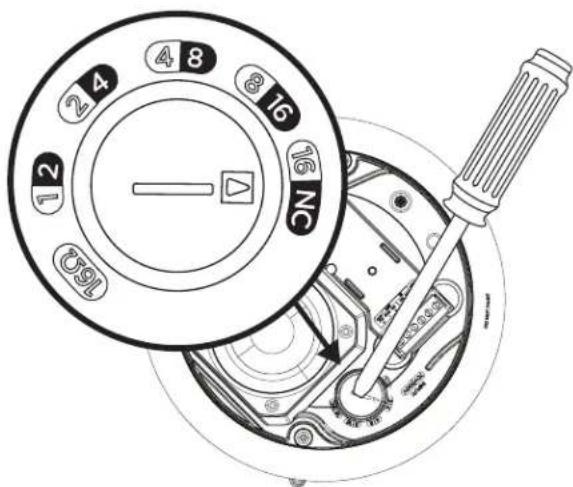

Configuración del altovoz
Configuración de la toma del transformador
Gire la toma para establecer la configuracion. Utilice un destornillador de cabeza plana.
Preparación de la instalación

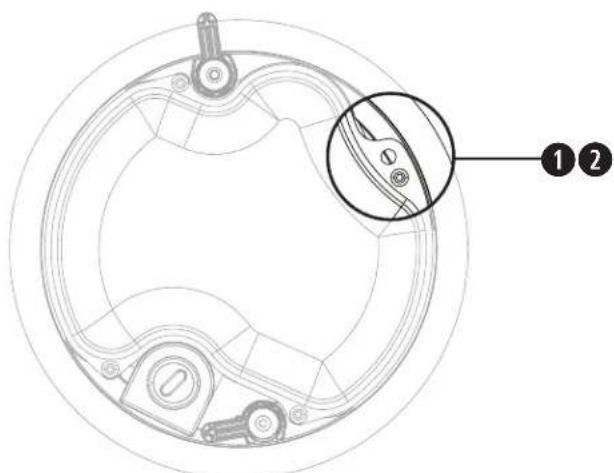

Uso de un cable de seguridad
En algunoscottigos regionales de construccion se exige el uso de un método secundario de fijacion de los altavoces a estrucuras de apoyo con el proposto de brindar mayor seguridad. Elija una posicion de montaje, un método y los componentes que cumplan con los codigos y los reglamentos locales de construccion.
Bose recomienda usar un alambre de seguridad (1) o un cable de sécurité (2) como mecanismo secundario de*fijacion. Consulte el diagrama situado a lackecha para concer los+puntos de fijacion de seguridad.
Siga las instrucciones del fabricante en la instalacion de qualquier mecanismo de fijacion secundario que desee implementar.
Preparación de la instalación de un puente de mosaico

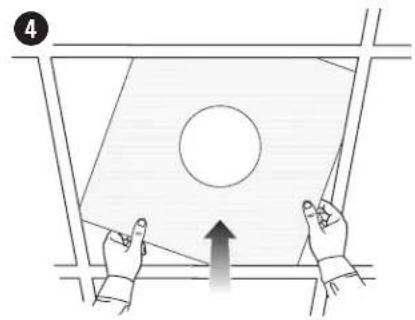

Mosaic del techo
- Retire el mosaico y utilise la plantilla para marcar un orificio para el altovo en el mosaico. Para centrar la plantilla sobre el mosaico, conecte las esquinas diagonamente dibujando una X, bajo alinee la plantilla realizando el punto de cruce.
- Haga un orificio en el mosaico.
- Instale el puente de mosaico. Para Obtener instrucciones sobre la instalacion de un puente de mosaico, consulte la guia de instalacion del puente de mosaico correspondiente en PRO.BOSE.COM.
- Reemplace el mosaico del techo.
Techosuros
- Utilice la plantilla para marcar el orificio en el techo.
- Haga un orificio en el techo.
- Instale el puente de mosaico. Para Obtener instrucciones sobre la instalacion de un puente de mosaico, consulte la guia de instalacion del puente de mosaico correspondiente en PRO.BOSE.COM.
Instalación en techosuros con una bandeja empotrada (construccionnea)
Para Obtener informacion sobre la instalacion de una bandeja empotrada, consulte la guia de instalacion de la bandeja empotrada de DesignMax y FreeSpace en PRO.BOSE.COM. Cuando la bandeja empotrada este instalada, consulte Montaje del altovoz en la pagina 14.

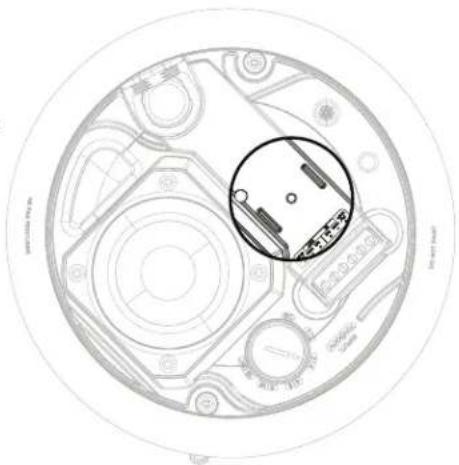

Punto de sujeción del terminal de cerámica
El FreeSpace FS2C es compatible con un terminal de ceramica optional. Consule el diagrama para poder ococar la ubicacion del punto de sujection del terminal de ceramica. Para Obtener mas informacion sobre el terminal de ceramica, consulte la guia de instalacion del terminal de ceramica en PRO.BOSE.COM.

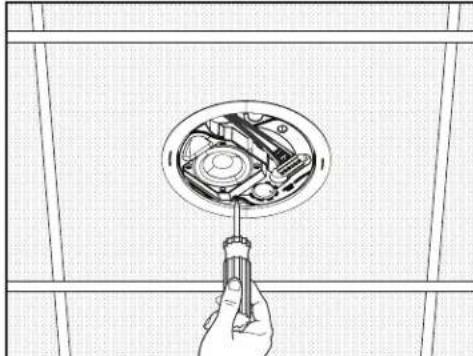

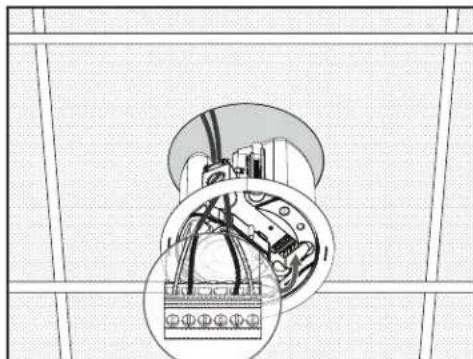

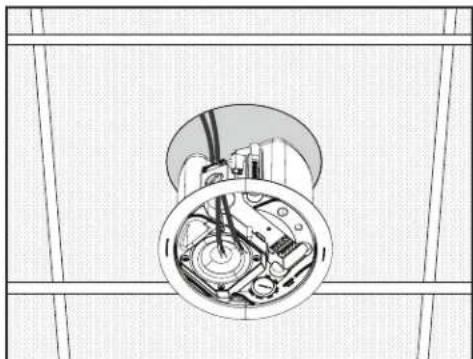

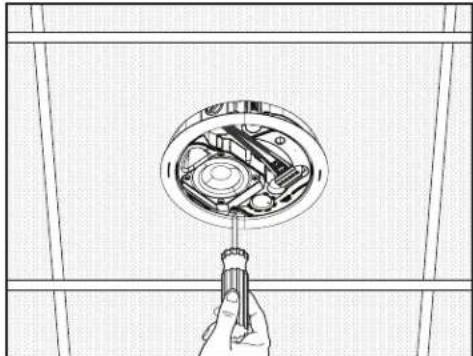

Montaje del altovoz
- Pase el cable de audio a trovés de la aperture para cables.
- Realice el cableado del conector e insertelo en el altovoz. Fije al accesorio de conductor, si corresponde. Para Obtener informacion sobre el cableado, consulte Cableado de los altavoces en la page 12.
- Inserte el altovoz a trovés del orificio y en el puente de mosaico o en la bandeja empotrada (consulte la page 13) y gire (orientación hacía la izquierda) los tornillos del brazo de anclaje media vuelta para soltar los brazos de anclaje. Baje lentamente el altovoz hasta que los brazos de anclaje se acoplan en el puente de mosaico o en la bandeja empotrada.
- Fije los tornillos del brazo de anclaje para sujetar el altovoz.
ADVERTENCIA: Apretar demasiado los tornillos o dejarlos muy sueños可以把 darar los brazos de anclaje, el punto de conexión del anclaje o el techo, lo que pueda producir el riesgo de que se caiga el dispositivo.
1
2
3
4

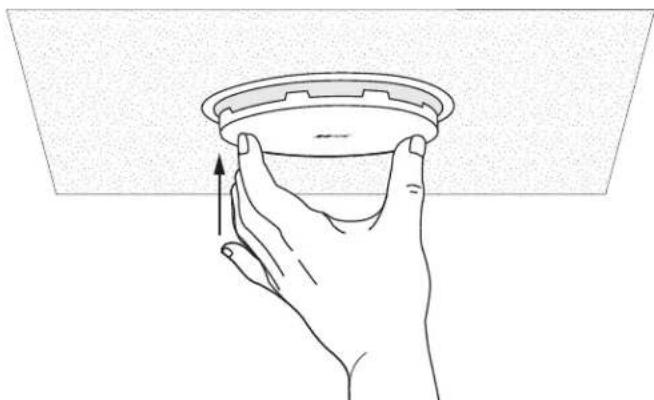

Fijación de la rejilla
Note: Antes de colocar la rejilla, ajuste la configuracion de la toma del altovoz segun la configuracion adecuada para su instalacion. Consulte Configuracion del altovoz en la page 12.
Después de determinar la alineación adecuada del logotipo para la instalación, alinee la rejilla con el interior de la carcasa del altovo y empuje hacía arriba hasta que quede fjía en su lugar. Si es NEEDario, empuje las lenguetas de la rejilla hacía adentro para que encajen correctamente en la carcasa del altovo.
Extracción de la rejilla
Inserte una herramienta petite (de no mas de 1.5 mm de diametro) a工程技术 de la perforacion de la rejilla en el borde de esta y tire para soltarla.
PRECAUCION: No utilise un destornillador para extraer la refilla de la carcasa de forma forzada. Esto podria darar el altovoz.
Cumplimiento de las normativas y los replanteos de seguridad
El altavoz Bose FreeSpace FS2C ha superado pruebas y cumple con los siguientes usos y specifications:
Registrados en el estandar ANSI/UL 1480-2016, CAN/ULC-S541
Sistema de aviso de proteccion contra incendos: UL categoria UUMW/UUMW7, numero de archivo S 3241,Numero de control 42s9.
No apto para su uso en sistemas con CC monitoreada.
Apto para su uso en areas interiores en Lugares secos.
EN 54-24: 2008, altavoz para sistemas de alarma por voz para la detectacion de incendios y sistemas de alarma de incendios de edificios
Tipo de ambiente de uso: A (aplicaciones en areas interiores)
Apto para su instalacion con métodos de cableado Clase 1, Clase 2 o Clase 3 en conformidad con el estandar NFPA 70, Código Eléctrico Nacional, 2002, Articulo 640.
Apto para su uso con métodos de cableado de circuitos de alarma contra incendios en conformidad con el estandar NFPA 70, Código Eléctrico Nacional, 2002, Articulo 760
Apto para el uso en espacios de camaras de aire con circulación de aire exterior.
Estandur UL-2043, pruea contra incendios y liberacion de homo visible para products diferenciados y sus accesos instalados en espacios con circulacion de aire exterior.
Estandar NFPA 70, Código Eléctrico Nacional, 2002, Articulo 300-22(c).
Estandar NFPA 90-A, 2002, instalacion de sistemas de aire acondicionado y ventilacion, Parrfo 4.3.10.2.6.5.
Directiva de EMC 89/336/EEC y articulo 10 (1) de la directiva, EN50081-1 y EN50082-1 como lo indica lamarca CE.
El altavoz FreeSpace FS2C se diseño según los requisitos definidos en lasumae especificaion reglamentaria europea para sistemas combinados:
Norma britanica, cdo de practica BS 5839, parte 8, con seutiliza con el bloque de terminales de ceramica y los fusibles termicos.
Probado según IEC60268-5.
Angulo de cobertura nominal (según UL 1480) Vertical: 145^ / 25^ a-3 dB; 170^ / 5^ a-6 dB
Horizontal: 140^ / 20^ a-3 dB; 170^ / 5^ a-6 dB
Sensibility de dBA del nivel de presion acustica del regulator de watts del estandar UL a 3,1 metros (10 pies):
| Regulador | Estándar CAN/ ULC-S541 Canadá |
| de Watts 70 V 100 V | |
| 1 W 77.3 dBA - | |
| 2 W 80.0 dBA 79.8 dBA | |
| 4 W 82.4 dBA 82.6 dBA | |
| 8 W 84.8 dBA 84.6 dBA | |
| 16 W 86.7 dBA 86.3 dBA | |
| 16 Ω 86.0 dBA - | |
| Regulador | Estándar ANSI/UL 1480-2016Estados Unidos | |
| de Watts 70 V 100 V | ||
| 1 W 71.9 dBA — | ||
| 2 W | 74.5 dBA | 74.9 dBA |
| 4 W | 77.2 dBA | 77.5 dBA |
| 8 W | 79.8 dBA 79.9 dBA | |
| 16 W | 82.1 dBA | 82.2 dBA |
| 16 Ω 82.6 dBA — | ||
Los SPL indicados se ajustan al método de generación de informes spécifique por el estándar UL 1480.
Respuesta de Frequencia:
Alarma de incendio (UL): 95 Hz a 17000 Hz
