Producttype	Inbouwluidspreker voor plafond
Merk	Bose
Model	FreeSpace FS2C
Afmetingen (luidspreker)	Diameter: 183 mm, Behuizing: 155 mm diameter x 125 mm diepte
Vereiste plafondopening	165 mm diameter
Maximale plafonddikte	38 mm
Nettogewicht (eenheid)	1,63 kg
Brutogewicht (paar)	4,40 kg
Voeding	70V / 100V, 16 Ω
Instelbaar vermogen (70V)	1, 2, 4, 8, 16 W
Instelbaar vermogen (100V)	2, 4, 8, 16 W
Impedantie in 16 Ω modus	16 W
Frequentierespons (UL)	95 Hz tot 17 000 Hz
Dekhoek (verticaal)	145° bij -3 dB, 170° bij -6 dB
Dekhoek (horizontaal)	140° bij -3 dB, 170° bij -6 dB
Max. geluidsdrukniveau (16W, 70V)	86,7 dBA op 3,1 m (UL-norm)
Gebruik	Alleen binnenshuis
Normen	ANSI/UL 1480-2016, CAN/ULC-S541, EN 54-24, IP21C
Onderhoud	Alleen reinigen met droge doek
Veiligheid	Installatie door gekwalificeerde professional, secundaire bevestiging aanbevolen
Garantie	Beperkte garantie (zie PRO.BOSE.COM)
Inclusief accessoires	2 beugels, 2 roosters, installatiehandleidingen (paar)

Veelgestelde vragen - FreeSpace FS2C BOSE

Hoe installeer ik de FreeSpace FS2C luidspreker?

De installatie moet worden uitgevoerd door een professionele technicus. Volg de stappen: knip een opening in het plafond (165 mm), installeer de geschikte beugel, voer de audiokabel door, sluit de connector aan, plaats de luidspreker en draai de schroeven van de ankerarmen vast. Bevestig daarna het rooster.

Welke accessoires zijn nodig voor de installatie?

Een verstelbare plafondbeugel of een montageplaat is vereist (niet meegeleverd). U kunt ook een 3/8 inch buisconnector gebruiken. De compatibele accessoires staan vermeld op PRO.BOSE.COM.

Hoe stel ik het vermogen van de luidspreker in?

Draai de transformatorstekker met een platte schroevendraaier om het gewenste vermogen te selecteren: 1, 2, 4, 8 of 16 W bij 70 V; 2, 4, 8 of 16 W bij 100 V. De standaardinstelling staat op het product vermeld.

Is de luidspreker geschikt voor brandalarmsystemen?

Ja, hij is gecertificeerd volgens EN 54-24 en ANSI/UL 1480 voor brand- en evacuatiealarmtoepassingen. Hij voldoet aan IP21C.

Hoe reinig ik de FreeSpace FS2C luidspreker?

Gebruik alleen een droge doek om de luidspreker en het rooster schoon te maken. Gebruik geen zeep, schoonmaakmiddel, alcohol of andere chemicaliën die het plastic kunnen beschadigen.

Kan ik de luidspreker installeren in een badkamer of zwembad?

Nee, dit product is uitsluitend bedoeld voor gebruik in droge binnenruimtes. Installeer het niet in vochtige omgevingen zoals overdekte zwembaden, sauna's, stoombaden, enz.

Welk type kabel gebruiken voor de aansluiting?

Gebruik kabels van 18 AWG (0,8 mm) tot 14 AWG (2,1 mm). Strip 6 mm draad om op de aansluitingen aan te sluiten. Volg de bedradingsmethoden volgens de lokale normen.

Is de luidspreker compatibel met een keramische aansluitstrip?

Ja, de FreeSpace FS2C luidspreker heeft een bevestigingspunt voor een keramische aansluitstrip (optioneel accessoire). Raadpleeg de bijbehorende installatiegids op PRO.BOSE.COM.

Wat te doen bij een probleem met de luidspreker?

Probeer het product niet zelf te repareren. Laat al het onderhoud over aan een erkend servicecentrum of neem contact op met uw wederverkoper. Ga voor meer informatie naar PRO.BOSE.COM.

Wat is de garantie van de FreeSpace FS2C luidspreker?

Dit apparaat valt onder een beperkte garantie. Voor details en duur, raadpleeg de website PRO.BOSE.COM.

GEBRUIKSAANWIJZING FreeSpace FS2C BOSE

Installatiehandleiding 37

Monteringsveiledning. 44

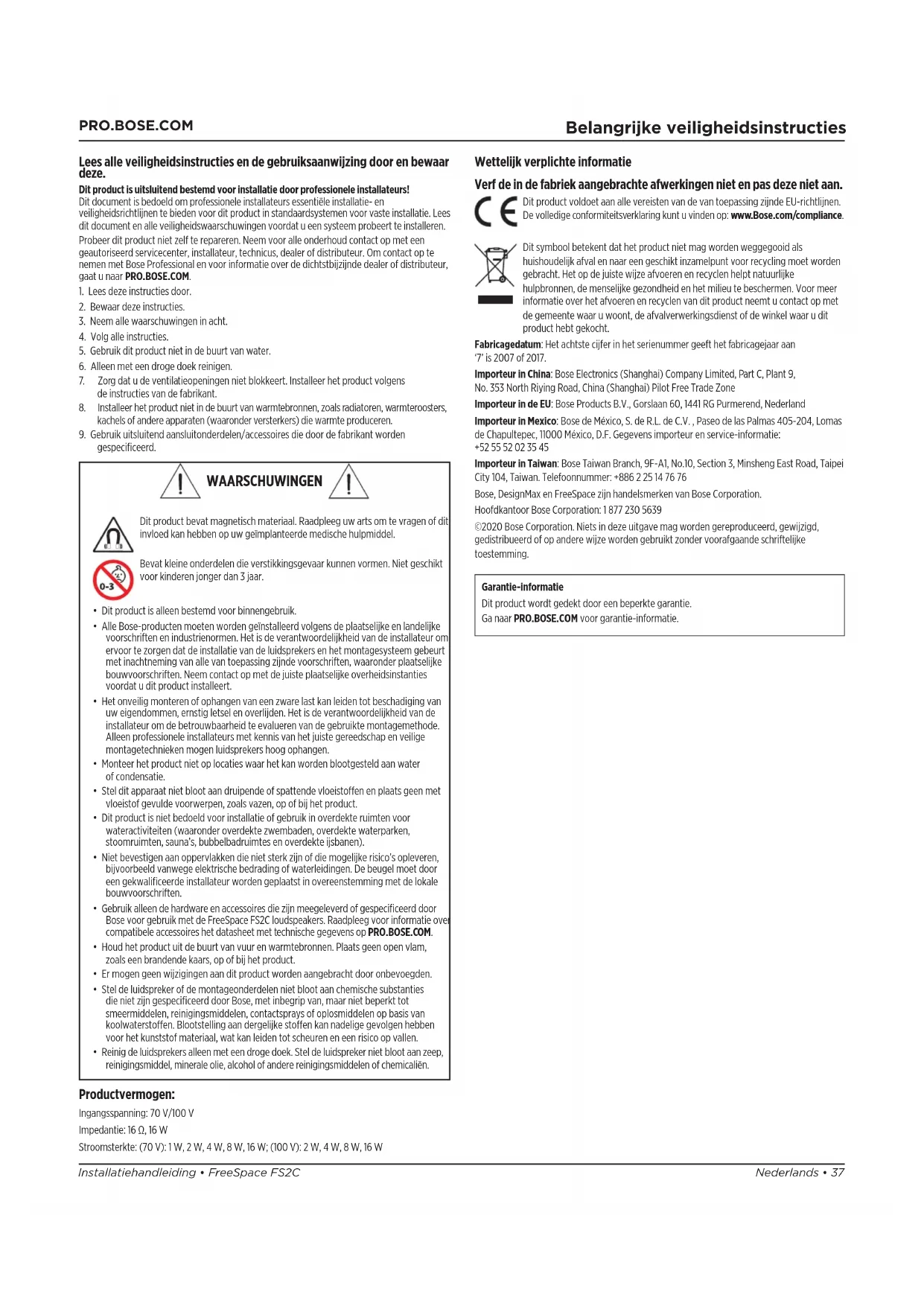

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dlt product isuitsultend bestemd voor Installatie door professionele Installateurs!

Dit document is bedoeld om professionele installateurs essentiete installmente en verilgheidsrichtijnen te bieden voor dit product in standardsystemen voor vaste installation. Lees dit document en alle verilgheidswaarschuwingen voordat u een systeme probeert te installereren. Probeer dit product Niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoreerd servicecenter, installmenter, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u waar PRO.BOSE.COM.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product Niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen Niet blokkeert. Installer het product volgens de instructies van de fabrikant.
8. Installeer het product Niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecifieerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

Bevatkleine onderdelendievertstkingsgevaarkonnenvormen.Niet geschikt voor kinderenjongerdan3aar.

• Dit product is alleen bestemd voor binnengebruik.
• Alle Bose-producten要去en worden geinstalleerd volgens de plaatselijke en landelijkke voorschriften en industriernormen. Het is de verantwoordelijkkeid van de installateur om ervoor te zorgen dat de installmente van de luidsprekers en het montagesysteme gebeurt met inachnentning van alle van toepassing zichde voorschriften, waaronderplaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Het onweilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlieden. Het is de verantwoordelijkeid van de installerateur om de betrouwbarheid te evalueren van de gelebruekte montagemethode. Alleen professionele installeurs met kennis van het jeiste gereedschap en veilige montagetechnieken mogen luidspekkers hoog ophangen.
• Monteer het product Niet op localies waar het kan worden blootgesteld aan water of condensatie.
• Stel dit apparaat net bloot aan drupende of spattende vloeistoffen enplaats geen met vloeistof gezulde voorwerpen, zoals vazen, op of bij het product.
• Dit product is Niet bedoed voor instalatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadruimtes en overdekte jisbanen).
• Niet bevestigen aan oppervlakken die nicht sterk zich in de mogelijk risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door een gekwalificierde installment worden geplaatst in overeenstemming met de lokale bouwvoorschriften.
• Gebruik alle de hardware en accessoires die juices meegelevered de gespecifieerd door Bose voor gebruik met de FreeSpace FS2C loudspeakers. Raadpleeg voor informatie over compatibile accessoires het datasheet met technische geveens op PRO_BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam,zoals een brandende kaars, op of bij het product.
• Ermighten wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker de de montageonderdelen Niet bloot aan chemische substanties die zichnest gespecifieerd door Bose, met inebrip van, maar nicht beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of oplosmidellen op basis van kooolwaterstoffen. Blootstelling aan dergelijkste fosten kan nadelige gevolgen hebben voor het kunststof materiaial, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doeck. Stel de luidspreker net bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicalien.

Wettelijk verplichte informatie

Verf de in de fabriek aangebrachte afwerkingen Niet en pas.Dezeiet aan.

C Et product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijen. De volledige conformiteitsverklaring kut u vinden op: www.Bose.com/compliance

Dit symbool betekent dat het product Niet mag worden weggegooid als huishoudelijk afval enaar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wilje afvoeren en recyclen helpt naturuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u waont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Fabricagedatum: Het achtste cijfer in het serialummer geegt het fabricageaar aan '7' is 2007 of 2017.

Hoofdkantoor Bose Corporation: 1877 230 5639

©2020 Bose Corporation. Niets in deze uitgave mag worden gereprodueerd, gewijzigd, gedistribuendum of op andere wijze worden gebruikt zonder voorafgaande schrifelijke toestemming.

Garantle-informatle

Dit product worden gedekt door een beperkte garantie.

Gaaar PRO.BOSE.COM voor garantie-informatie.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 16Ω, 16 W

Stroomsterkte: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W

Inhoud van de doos

× 2 × 2 × 2 × 1

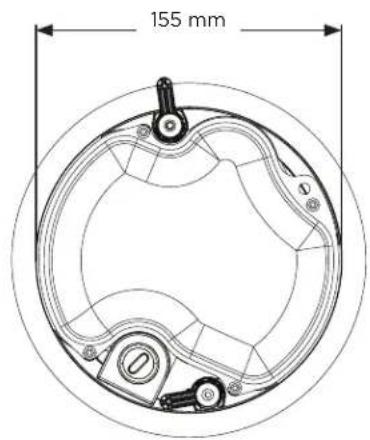

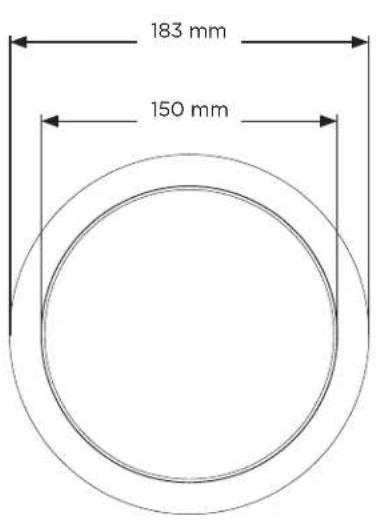

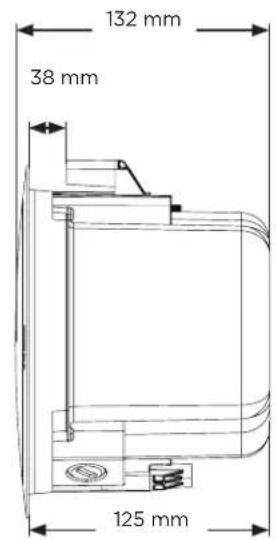

Afmetingen van het product

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de FreeSpace FS2C op PRO.BOSE.COM. Raadpleeg voor EN 54-24-specificaties (inclusief de vereiste externe EQ) de FS2C EN 54-24-certificering voor FreeSpace (AM857600 Rev. 00) op PRO.BOSE.COM.

Fysiek
Afmetingen van het product Diameter klankkast: 183 mm
	Diameter behuizing: 155 mm
	Diepte achtermantel: 125 mm
Uit te snijden gat 165 mm
Maximale dlkte plafond 38 mm
Nettogewicht, luidspreker met grille (enkel)	1,63 kg
Verzendgewicht (paar) 4,40 kg
Weerbestendigheid Alleen binnen

Belangrijke installment-informatie

Lees voordat u de luidspreker installeert Belangrijke veilgheidsinstrumente op pagina 37.

Voor brand- en evacuationsystemen IP21C-beoordeling volgens EN 54-24.

Installatieopties

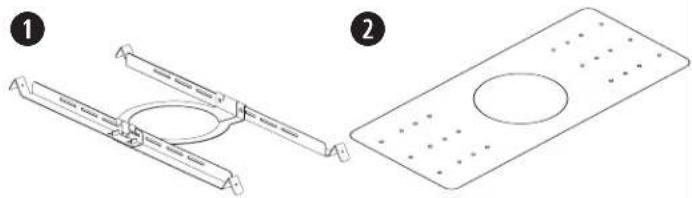

Installatieopties en -accessoires

Een van de volgende onderdelen is vereist voor installmentie. Raadpleeg de bijbehorende installmentiehandleiding voor accessoires op PRO.BOSE.COM voor installmentie-instructions.

Verstelbare tegelbrug (niet meegeleverd)
2 Rough-in Pan (niet meegeleverd)

Geleiding

Gebruik de flexibele metalen geleider in combinatie met een leidinghulpstuk van 9,5 mm of een dubbele (duplex) connector van 9,5 mm.

Opmerking: Leidinghulpstukken zich nicht meegeleverd.

9,5 mm enkel in 9,5 mm duplex in/lus

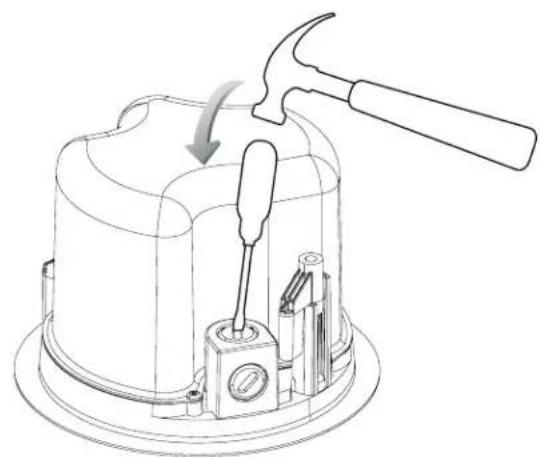

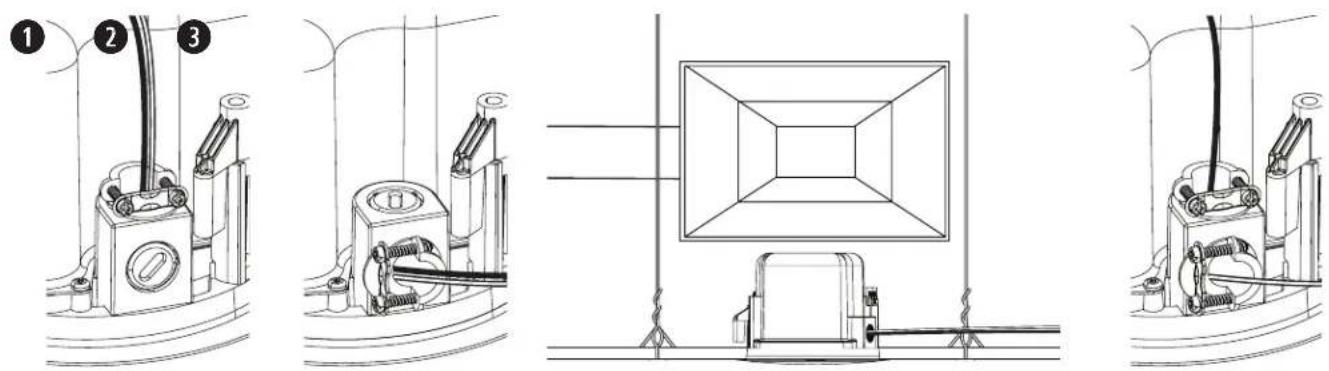

Een installatiemethode kiezen

Uitsparing bovenkant

Gebruik de uitsparing op de bovenkant als er nog ruimte is boven het plafond.

Uitsparing lijkant

Gebruik de uitsparing op de zijkant als er weinig ruimte is boven het plafond.

3 Beide uitsparingen

Gebruik beside uitsparingen als een bekabelingsschema is vereist voor afzonderlijke signalingangen en -uitgangen en er voldoende ruimte is boven het plafond.

De luidspreker bekabelen

Bekabelingsdiameter

De FreeSpace FS2C loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²).

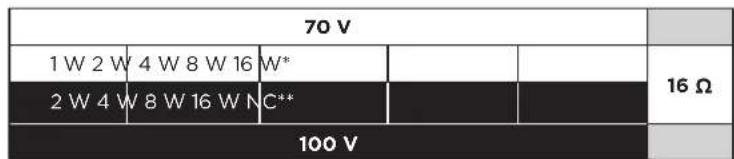

Aansluitdiagrammen

Strip zes millimeter van de kabelisolate voor bevestiging van de kale kabel aan de aansluitingen.

Opmerking:Bekabelingsmethode moet in overeenstemming zich met:

Fabrieksinstelling
* NC: No Connection (geen aansluiting; Niet gebruiken)

Transformatorinstelling

Draai om de transformator in te stellen. Gebruik een schroevendraier met platte kop.

De installmentie voorbereiden

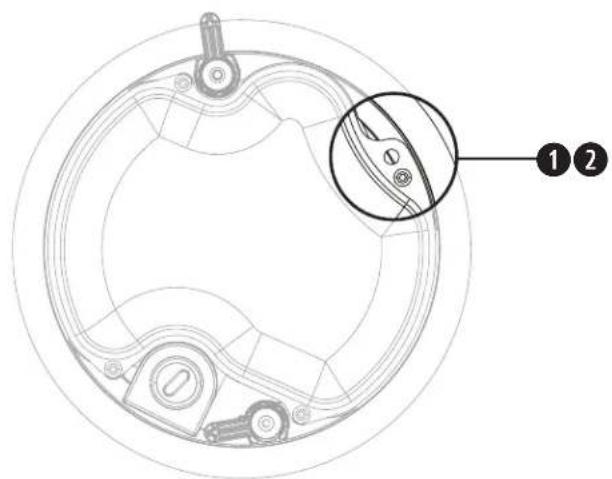

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidspeakers dubbel gezekerd te bevestigen voor extra verliegheid. De gekozen locatie, montagewijze en gebruekte montagemiddelen要去en voldoen aan de geldende bouwvoorschriften en -verordeningen.

Bose raadt aan (1) een veiligheidsdraad of (2) veiligheidskabel te gebruiken als secundaire bevestigingsmethode. Raadpleeg het schema rechts voor bevestigingspunten.

Volg de instructies van de fabrikant voor eventuele al ingebouwde secundaire beveiligingsmechanismen.

Eentegelbrugvoorbereiden

Plafondtegel

1. Verwijder de tegel en teken met behulp van het sjabloon een opening op de tegel. Teken een 'X' diagonal vanuit de hoeken van de tegel, zodate u het sjabloon kunt centreren op het snijpunt.
2. Zaag een opening in de tegel.
3. Plaats de tegelbrug. Raadpleeg voor installmentie-instructies de installmentiehandleiding voor de desbetreffende tegelbrug op PRO.BOSE.COM.

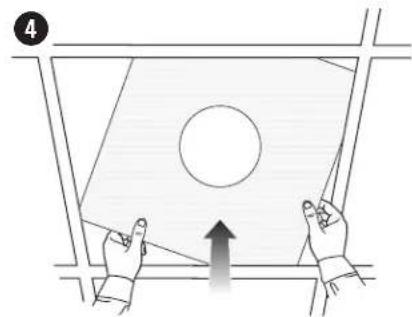

4. Vervang de plafondtegel.

Hard plafond

1. Teken met behulp van het sjabloon een opening af in het plafond.
2. Zaag een opening in het plafond.
3. Plaats de tegelbrug. Raadpleeg voor installmentie-instructies de installmentiehandleiding voor de desbetreffende tegelbrug op PRO.BOSE.COM.

Installatie in een hard plafond met een Rough-in Pan (nieuwbouw)

Raadpleeg voor informatie over het installereren van de rough-in pan de installmentiehandleiding voor de DesignMax- en FreeSpace rough-in pan op PRO.BOSE.COM. Raadpleeg na installmentie van de inbouwplaat De luidspreker bevestigen op pagina 42.

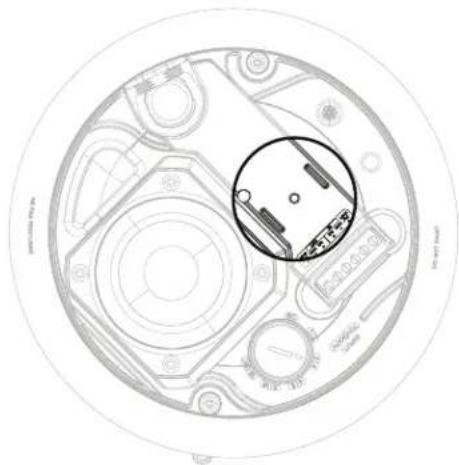

De FreeSpace FS2C is compatibel met een optioneel keramisch klemmenblok. Raadpleeg het schema voor de locatie van het keramische klemmenblok. Raadpleeg voor meer informatie over het keramische klemmenblok de installmentehandleiding voor keramische klemmenblokken op PRO.BOSE.COM.

De luidspreker bevestigen

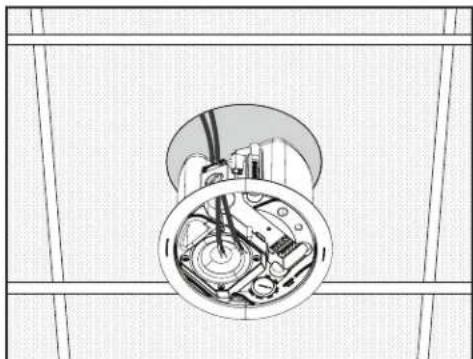

1. Haal de audiokabel door de kabelopening.

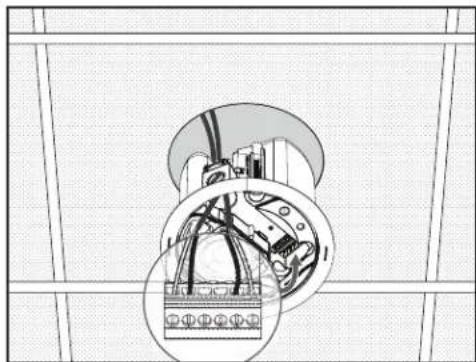

2. Bevestig de bekabeling aan de stekker en steek deze in de luidspreker. Draai indien van toepassing het leidinghulpstuk vast. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 40.
3. Steek de luidspreker door de opening en in de tegelbrug of de inbouwplaat (zie pagina 41) en draai de ankerarmschroeven een halve slag (tegen de klok in) om de ankers te ontgrendelen. Laat de luidspreker voorzichtig zakken totdat de ankerarmen in de tegelbrug of rough-in pan grijpens.

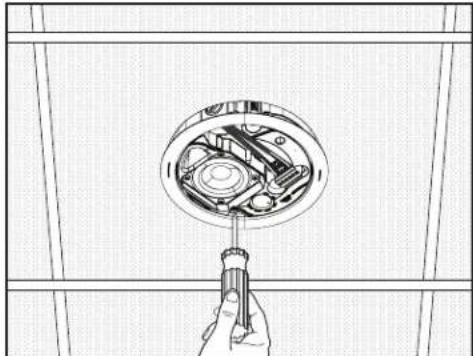

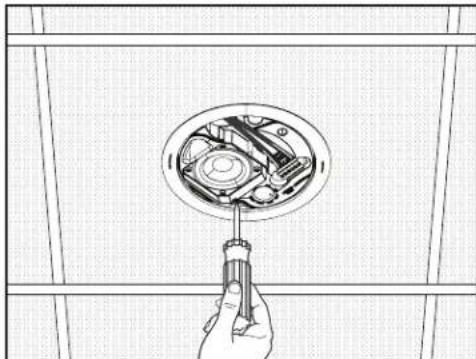

4. Draai de ankerarmschroeven vast om de luidspreker te bevestigen.

WAARSCHUWING: Wanner u de schroven te vast of juist Niet vast genoeg draait, kunnen de ankerarmen, het ankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen.

1

2

3

4

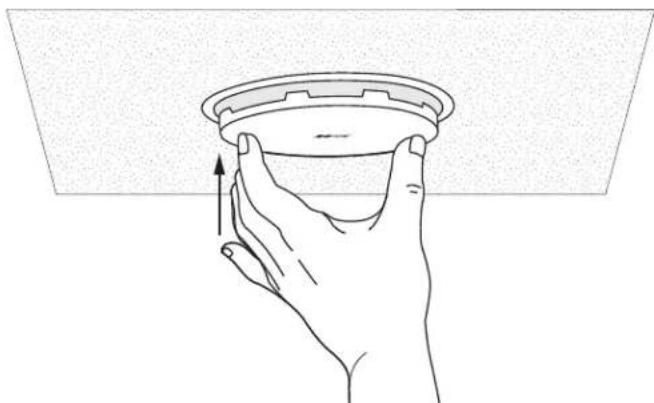

De grille plaatsen

Opmerking: Voordat de grille wordt bevestigd, moet de jeiste aftakking worden ingesteld. Zie Luidsprekerinstelleningen op pagina 40.

Nadat de juiste positie voor het logo is bepaald, houdt u de grille evenwijding aan de binnenkant van de luidsprekerbehuiing en drukt u de grille omhoog totdat deze vastklikt op+zijn plaats. Duw indien nodig de lipjes van de grille wataar binnen om de grille goed in de luidsprekerbehuizing te kunnen bevestigen.

De grille verwijderen

Steek een Klein stuk gereedschap (diameter maximaal 1,5 mm) door de opening aan de rand van de grille en trek omdez te ontgrendelen.

LET OP: Gebruik geen schroevendraajer om de grille van de behuizing los te trekken. Dit kan de luidspeker beschadigden.

Veiligkeit en naleving van regelgeving

De Bose FreeSpace FS2C loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:

Opgenomen in ANSI/UL 1480-2016, CAN/ULC-S541

Fire Protective Signaling Use - UL Category UUMW/UUMW7, dossiernummer S 3241. Controlenummer 42S9.

Niet voor gebruik met systemen met DC-spanningsbewaking.

Geschikt voor gebruik op droge locaties binnen.

Maximale geluidsdrukniveau (volgens EN 54-24): 77,2 dB bij 16 W, 4 m

Geschicht voor installmentie middels bekabelingsmethoden Klasse 1, Klasse 2 of Klasse 3 conform NFPA 70, National Electric Code, 2002, article 640.

Geschicht voor gebruik met bekabelingsmethoden voor brandalarmen in overeenstemming met NFPA 70, National Electric Code, 2002, article 760.

Geschikt voor gebruik in luchtbehandelingsruimten.

EMC-richtlijn 89/336/EEG en article10 (1) van de richtlijn in overeenstemming met EN50081-1 en EN50082-1, zoals aangegeven door het CE-keurmerk.

De FreeSpace FS2C loudspeaker is ontworpen volgens de vereisten die zich vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen:

British Standard Code of Practice BS 5839, deel 8, bij gekruik met het keramische klemmenblok en thermische zekering.

Getest volgens IEC60268-5.

Nominale dekkingshoek (volgens UL 1480) Vertical: 145^ / 25^ bij -3 dB; 170^ / 5^ bij -6 dB

Horizontal: 140^ / 20^ bij -3 dB; 170^ / 5^ bij -6 dB

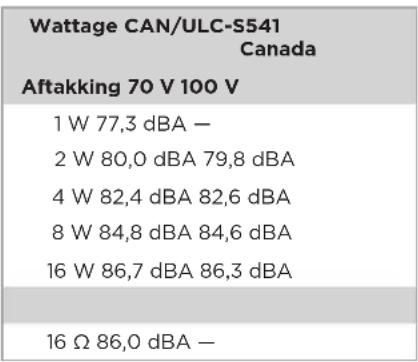

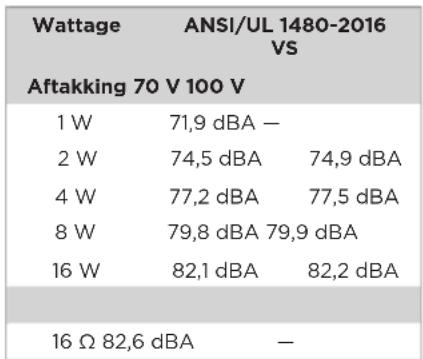

UL-gevoeligheid wattage aftakking geluidsdrukniveau dBA op 3,1 meter:

Opgeveen SPL's zich volgens de in UL 1480 vermelde rapportagemethode.

Frequentriespons:

Brandalarm (UL): 95 Hz - 17000 Hz
