| Type de produit | Coupe-bordures électrique |
| Marque | MTD |
| Modèle | EB 1000 B |
| Alimentation | Électrique (230 V, 0-6 A) |
| Diamètre de coupe | 400 mm |
| Poids | 5,5 kg |
| Régime nominal | 7500 - 8500 tr/min |
| Niveau de pression sonore (sans charge) | 74,8 dB(A) |
| Niveau de puissance sonore mesuré (sans charge) | 94,8 dB(A) |
| Niveau de puissance sonore garanti (sans charge) | 96 dB(A) |
| Niveau de vibration | 3,65 m/s² |
| Diamètre du fil de coupe | 2,0 mm |
| Système d'avance du fil | Bump Head (avance par choc) |
| Arbre d'entraînement | 6,2 mm |
| Fonctions principales | Tonte des bordures, coupe de l'herbe, désherbage, coupe décorative |
| Entretien et nettoyage | Nettoyer avec un chiffon doux ; ne pas obstruer les filtres à air |
| Sécurité | Interrupteur de commande, protection de coupe, distance de sécurité 15 m, port d'équipement de protection |
| Pièces détachées et réparabilité | Utiliser uniquement des pièces d'origine MTD ; réparations par personnel qualifié |
| Informations générales | Utilisation domestique et jardin d'agrément ; ne pas utiliser sous la pluie |
FOIRE AUX QUESTIONS - EB 1000 B MTD
Questions des utilisateurs sur EB 1000 B MTD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tondeuse à gazon au format PDF gratuitement ! Retrouvez votre notice EB 1000 B - MTD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EB 1000 B de la marque MTD.
MODE D'EMPLOI EB 1000 B MTD

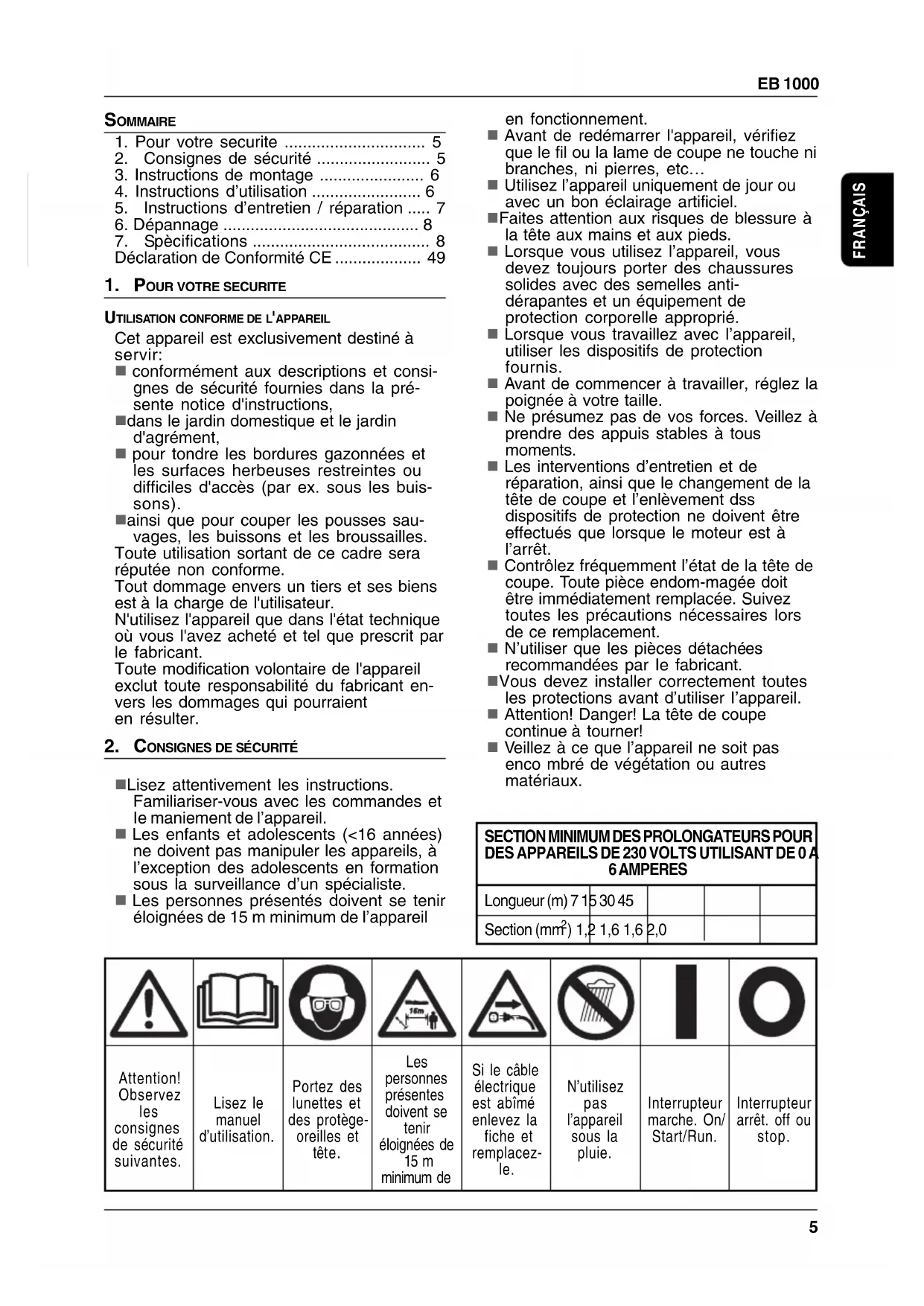

- Pour votre securite .... 5
- Consignes de sécurité .... 5
- Instructions de montage 6
- Instructions d'utilisation 6
- Instructions d'entretien / réparation ..... 7
- Dépannage 8
- Spécifications 8
Déclaration de Conformité CE 49
1. POUR VOTRE SECURITE
UTILISATION CONFORME DE L'APPAREIL
Cet appareil est exclusivement destiné à servir:
conformément aux descriptions et consignes de sécurité fournies dans la présente notice d'instructions,
■dans le jardin domestique et le jardin d'agrément,
■ pour tondre les bordures gazonnées et les surfaces herbeuses restreintes ou difficiles d'accès (par ex. sous les buissons).
■ainsi que pour couper les pousses sauvages, les buissons et les broussailles.
Toute utilisation sortant de ce cadre sera réputée non conforme.
Tout dommage envers un tiers et ses biens est à la charge de l'utilisateur.
N'utilisez l'appareil que dans l'état technique où vous l'avez acheté et tel que prescrit par le fabricant.
Toute modification volontaire de l'appareil exclut toute responsabilité du fabricant envers les dommages qui pourraient en résulter.
2. CONSIGNES DE SÉCURITÉ
■Lisez attentivement les instructions.
Familiariser-vous avec les commandes et le maniement de l'appareil.
■ Les enfants et adolescents (<16 années) ne doivent pas manipuler les appareils, à l'exception des adolescents en formation sous la surveillance d'un spécialiste.
■ Les personnes présentés doivent se tenir éloignées de 15 m minimum de l'appareil
en fonctionnement.
■ Avant de redémarrer l'appareil, vérifiez que le fil ou la lame de coupe ne touche ni branches, ni pierres, etc...
Utilisez l'appareil uniquement de jour ou avec un bon éclairage artificiel.
■Faites attention aux risques de blessure à la tête aux mains et aux pieds.
Lorsque vous utilisez l'appareil, vous devez toujours porter des chaussures solides avec des semelles anti-dérapantes et un équipement de protection corporelle approprié.
Lorsque vous travaillez avec l'appareil, utiliser les dispositifs de protection fournis.
■ Avant de commencer à travailler, réglez la poignée à votre taille.
- Ne présumez pas de vos forces. Veillez à prendre des appuis stables à tous moments.
■ Les interventions d'entretien et de réparation, ainsi que le changement de la tête de coupe et l'enlèvement dss dispositifs de protection ne doivent être effectués que lorsque le moteur est à l'arrêt.
Contrôlez fréquemment l'état de la tête de coupe. Toute pièce endom-magée doit être immédiatement remplacée. Suivez toutes les précautions nécessaires lors de ce remplacement.
N'utiliser que les pièces détachées recommandées par le fabricant.
■Vous devez installer correctement toutes les protections avant d'utiliser l'appareil.
■ Attention! Danger! La tête de coupe continue à tourner!
■ Veillez à ce que l'appareil ne soit pas enco mbré de végétation ou autres matériaux.
| SECTION MINIMUM DES PROLONGATEURS POUR DES APPAREILS DE 230 VOLTS UTILISANT DE 0 A 6 AMPERES | ||||
| Longueur (m) 7 15 | 30 45 | |||
| Section ( mm^2 ) 1,2 | 1,6 1,6 | 2,0 | ||
| Attention! Observez les consignes de sécurité suivantes. | Lisez le manuel d'utilisation. | Portez des lunettes et des protège-oreilles et tête. | Les personnes présentes doivent se tenir éloignées de 15 m minimum de | Si le câble électrique est abîmé enlevez la fiche et remplacez-le. | N'utilisez pas l'appareil sous la pluie. | Interrupteur marche. On/Start/Run. | Interrupteur arrêt. off ou stop. |
- Gardez toujours le cordon d'alimentation et les rallonges à distance des outils de coupe.
Éteignez l'appareil et débranchez la prise principal0 avant tout ajustage ou nettoyage. • Procédez de même pour tester les cordons enchevêtrés ou abîmés.
■ Les cordons doivent être vérifiés régulièrement afin de détecter tout dommage ou usure.
L'appareil ne doit être utilisé que si les cordons sont en parfaite condition. - Ne procéder à l'entretien et au nettoyage de l'appareil ou au réglage de la position de coupe que lorsque le moteur est arrêté et que le cordon d'alimentation est débranché.
Prolongateurs: Assurez-vous qu'ils sont en bon état et d'un calibre suffisant pour transporter le courant nécessaire à l'appareil. Un cordon de taille insuffisante provoquerait une baisse de tension et une surchauffe. Le tableau ci-dessous indique la dimension correcte à utiliser en fonction de la longueur du cordon et du nombre d'ampères. En cas de doute, utilisez un cordon d'un calibre supérieur. Plus le chiffre correspondant au calibrage est petit, plus le cordon est résistant.
Pour des raisons de sécurité, l'appareil doit être branché à une prise électrique protégée par un interrupteur différentiel avec un courant maximum de 30 mA.
En cas de coupure accidentelle du câble électrique d'alimentation pendant l'utilisation de l'appareil, débrancher immédiatement la fiche de la prise électrique.
3. INSTRUCTIONS DE MONTAGE
POIGNÉE
■ Faites glisser la poignée le long du manche ( Ⓞ FIG. 1).
■Mettez en place l'écrou et le boulon puis serrez.
MONTAGE DE LA PROTECTION
■ Montez la protection de la façon indiquée sur la FIG. 4.
■ Montez la lame coupe fil de la façon indiquée su la FIG. 4.
CAPOT DE PROTECTION
■Placez la protection sur le raccordement d'accouplement, en l'orientant vers le moteur, de la façon indiquée sur la Fig. 5.
■ Fixez la protection à l'aide de la vis faite exprès, FIG. 5.
Pour empêcher que la protection ne pivote, utilisez la vis de la façon indiquée sur la Fig. 5.
MONTAGE DE LA LAME DE COUPE
■ Pour monter la lame de coupe, procédez de la façon indiquée sur la FIG. 2.
MONTAGE DE LA TÊTE AVEC FIL DE NYLON
■ Pour monter la tête avec fil de Nylon, procédez de la façon indiquée sur la FIG. 3.
FONCTIONNEMENT DU CLICK-LINK
Retrait de l'accessoire de coupe ou autres:
■ Dévissez le bouton vers la gauche (Fig. 19).
■ Appuyez sur le bouton de déclenchement et maintenez-le enfoncé ( Fig. 19).
Tenez fermement le tube de l'arbre supérieur et retirez l'accessoire de coupe ou autre du coupleur Click-Link ( Fig. 20).
Installation de l'accessoire de coupe ou autre:
■ Dévissez le bouton vers la gauche (Fig. 19).
■Tenez fermement l'accessoire et enfon-cez-le tout droit dans le coupleur Click-Link MD ( Fig. 20)
NOTE: Alignez le bouton de déclenchement avec le renfoncement-guide pour faciliter l'installation ( Fig. 20).
■ POUR LE DÉSHERBAGE DE BASE OU LA PLUPART DES ACCESSOIRES - Repérez et verrouillez le bouton de déclenchement dans le trou principal ( Fig. 20).
Serrez le bouton en le tournant à droite ( Fig. 21). Vérifiez qu'il est bien serré avant de faire fonctionner l'appareil.
4. INSTRUCTIONS D'UTILISATION
CONNEXION DU PROLONGATEUR
Afin d'éviter toute déconnexion intempestive lorsque vous connectez le prolongateur au cordon d'alimentation, utilisez le fixe-cordon ( Fig. 18). Vous pouvez également nouer le prolongateur et le cordon.
DÉMARRAGE / ARRÊT
Pour démarrer l'appareil appuyez sur l'interrupteur de commande et lâchez-le pour l'arrêter.
MANIEMENT
■Tenez le coupe-bordures comme indiqué FIG. 6
RÉGLAGE DE LA LONGUEUR DU FIL DE COUPE
Ce coupe-bordure possède un système de coupe à fil, permettant de dérouler le fil de coupe sans arrêter le moteur.
Lorsque le câble commence à être court, frappez la tête de coupe directement sur le sol ou sur un terrain dur en faisant fonctionner l'appareil à grande vitesse ( Fig. 7).
COUPE DÉCORATIVE
Inclinez l'appareil selon un angle de 30° pour retirer toute végétation autour des arbres, des poteaux, des haies etc. ( Fig. 8).
BORDURES
Lorsque vous coupez des bordures, laissez l'extrémité du fil effectuer la coupe.
COUPE DES BORDURES
( Ⓞ Fig. 9)
- La tête de coupe se trouvera à un angle correct en étant parallèle au sol.
- NE FORCEZ PAS L'APPAREIL
- Pour effectuer une meilleure coupe et évacuer les débris d'herbe loin de vous, travaillez sur votre gauche.
- Déplacez le coupe-bordures lentement à l'intérieur et à l'extérieur de la zone de coupe, par un mouvement d'avant en arrière et de gauche à droite. Conservez une vitesse élevée pour une meilleure coupe.
- Coupez uniquement lorsque le gazon et les herbes sont secs.
- La durée de vie de votre fil dépend de vos techniques de coupe, de ce que vous coupez, et des endroits où vous effectuez ces coupes. Des ruptures de fil peuvent être causées par:
■ des objets s'accrochant au fil;
■une usure normale du fil;
- une tentative de couper des herbes épaisses et robustes;
■ un choc contre des murs ou des barrières.
5. INSTRUCTIONS D'ENTRETIEN / RÉPARATION
INSTALLATION D'UN NOUVEAU FIL DE COUPE
Vous pouvez remplacer le fil de coupe de deux manières différentes : en enroulant un nouveau fil sur la bobine existante ou en installant une nouvelle bobine de fil.
UTILISATION DE LA BOBINE EXISTANTE
Pour utiliser la bobine réceptrice existante, vous devez:
■ Vérifier le diamètre du fil à utiliser.
■ Enlever la bobine réceptrice et le ressort.
■Enrouler le nouveau fil de coupe sur la bobine réceptrice.
■ Réinstaller la bobine réceptrice et le ressort.
FIL DE COUPE À UTILISER
Utilisez une bobine réceptrice à deux fils avec un fil de coupe de ∅ 2,00 mm.
DÉMONTAGE DE LA BOBINE EXISTANTE
Dévissez, en sens horaire, le contre-écrou de blocage de la bobine, ( Fig. 10).
■ Démontez la bobine réceptrice ( Ⓞ Fig. 11).
A l'aide d'un chiffon propre, nettoyez l'intérieur de la bobine débitrice ( Fig. 12).
■ Vérifiez le degré d'usure des dents ( Fig. 13). Si nécessaire, remplacez les bobines réceptrice et débitrice.
ENROULAGE DU FIL
■ Insérez les extrémités du nouveau fil de coupe dans les trous de la bobine réceptrice ( Ⓞ F. 14).
■ Formez une boucle de façon à obtenir deux longueurs égales avant d'insérer le fil dans les trous.
Enroulez le fil autour de la bobine en couches régulières et serrées ( Fig. 15), dans le sens indiqué.
- Placez les extrémités du fil dans les encoches ( Ⓞ FIG. 16).
RÉINSTALLATION DE LA BOBINE
■ Insérez les extrémités du fil dans les oeillets de la bobine débitrice ( Fig. 17).
■ Attrapez les extrémités et tirez fermement, afin de libérer le fil des encoches de la bobine réceptrice.
■Revissez, en sens antihoraire, le contre-écrou de blocage, ( Ⓞ FIG. 10).
L'installation du fil est maintenant terminée.
INSTALLATION D'UNE NOUVELLE BOBINE
■Procédez comme pour la bobine réceptrice existante:
■ Choix du fil de coupe à utiliser;
■ Démontage de la bobine réceptrice existante;
■ Réinstallation de la bobine réceptrice.
NETTOYAGE / STOCKAGE
■ N'obstruez pas les filtres à air.
N'utilisez pas de détergeants puissants sur les revêtements en plastique ni sur la poignée.
L'humidité entraîne des risques de courts-circuits. Essuyez donc bien la machine avec un chiffon doux.
Nettoyez soigneusement l'appareil avant de l'entreposer. Accrochez-le par la poignée dans un endroit sec et aéré, hors de portée des enfants.
Les réparations ne doivent être effectuées que par du personnel qualifié.
- DÉPANNAGE
| PROBLÈME | CAUSE | ACTION |
| ■ Le moteur ne démarre pas | 1. Le moteur s'arrête/ne démarre pas2. Tête de coupe encom-brée d'herbe et de dé-bris | 1. Vérifiez si le cordon de raccordement est branché sur une prise électrique2. Arrêtez le moteur et nettoyez la tête de coupe |
| ■ La tête de coupe ne tourne pas lorsque le bou-ton d'accélération est ac-tionné | 1. Arbre flexible cassé2. Arbre flexible mal en-gagé | 1. Contactez votre distributeur agréé2. Contactez votre distributeur agréé |
| ■ La tête de coupe ne fait pas avancer le fil | 1. Plus de fil dans la tête de coupe2. Bobine réceptrice bloquée3. Tête de coupe encrassée4. Dents usées et5. Fil noué6. Fil tordu lors de son rembobinage7. Pas assez de fil à | 1. Réinstallez du fil2. Remplacez la bobine ré-ceptrice3. Nettoyez la bobine réceptrice et la bobine débitrice4. Remplacez la bobine réceptrice ébarbées et la bobine débitrice5. Demontez la tête, ôtez la partie nouée et rembobinez le fil6. Demontez et rembobinez7. Appuyez sur le bouton de l'extérieur déblocage du fil et tirez 102 mm de fil, jusqu'à ce que ce dernier soit hors de la tête de coupe |
MOTEUR
| Moteur | Electrique |
| Régime nominal | 7500 - 8500 g/m |
| Démarreur | Bouton d'accélération |
| Arbre d'entraînement | 6,2 mm |
| Tête de coupe | Avance du fil de coupe "Bump Head" |
| Niveau de vibration | 3,65 m/s ^2 |
| Niveau de pression du son(sans charge) | LPAm = 74,8 dB (A) |
| Niveau de puissance du son mesuré (sans charge) | LWA = 94,8 dB (A) |
| Niveau de puissance du son à garantie (sans charge) | LWA = 96 dB (A) |
| Diamètre trajectoire de coupe | 400 mm |
| Poids | 5,5 Kg |
| Diamètre du fil de coupe | 2,0 mm |
Toutes les informations, illustrations et spécifications de ce manuel sont basées sur les dernières informations disponibles au moment où nous les imprimons. Nous nous réservons le droit d'apporter des modifications à tout moment, sans notification préalable.
