BEDIENUNGSANLEITUNG EB 1000 B MTD

MTD Motorgeräte GmbH Industriestraße 9–11 73054 Eislingen / Fils

ENMTD Schweiz AGAllmendstraße 145612 Villmergen Å

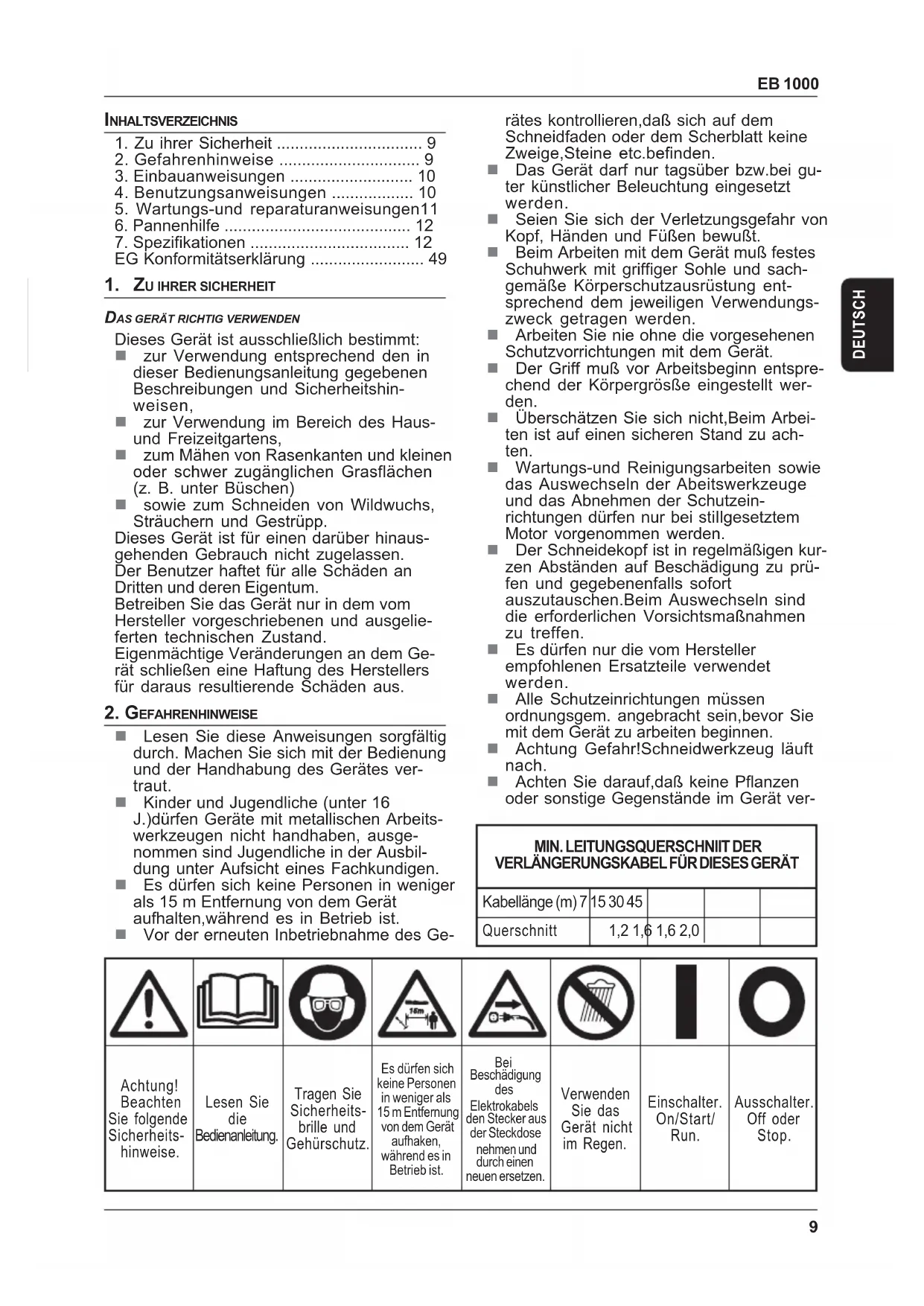

DEUTSCH INHALTSVERZEICHNIS

1. Zu ihrer Sicherheit ................................ 9

4. Benutzungsanweisungen .................. 10

5. Wartungs-und reparaturanweisungen11

EG Konformitätserklärung ......................... 49

1. ZU IHRER SICHERHEIT

DAS GERÄT RICHTIG VERWENDEN

Dieses Gerät ist ausschließlich bestimmt: zur Verwendung entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshin- weisen, zur Verwendung im Bereich des Haus- und Freizeitgartens, zum Mähen von Rasenkanten und kleinen oder schwer zugänglichen Grasflächen (z. B. unter Büschen) sowie zum Schneiden von Wildwuchs, Sträuchern und Gestrüpp. Dieses Gerät ist für einen darüber hinaus- gehenden Gebrauch nicht zugelassen. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelie- ferten technischen Zustand. Eigenmächtige Veränderungen an dem Ge- rät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Lesen Sie diese Anweisungen sorgfältig durch. Machen Sie sich mit der Bedienung und der Handhabung des Gerätes ver- traut. Kinder und Jugendliche (unter 16 J.)dürfen Geräte mit metallischen Arbeits- werkzeugen nicht handhaben, ausge- nommen sind Jugendliche in der Ausbil- dung unter Aufsicht eines Fachkundigen. Es dürfen sich keine Personen in weniger als 15 m Entfernung von dem Gerät aufhalten,während es in Betrieb ist. Vor der erneuten Inbetriebnahme des Ge- rätes kontrollieren,daß sich auf dem Schneidfaden oder dem Scherblatt keine Zweige,Steine etc.befinden. Das Gerät darf nur tagsüber bzw.bei gu- ter künstlicher Beleuchtung eingesetzt werden. Seien Sie sich der Verletzungsgefahr von Kopf, Händen und Füßen bewußt. Beim Arbeiten mit dem Gerät muß festes Schuhwerk mit griffiger Sohle und sach- gemäße Körperschutzausrüstung ent- sprechend dem jeweiligen Verwendungs- zweck getragen werden. Arbeiten Sie nie ohne die vorgesehenen Schutzvorrichtungen mit dem Gerät. Der Griff muß vor Arbeitsbeginn entspre- chend der Körpergrösße eingestellt wer- den. Überschätzen Sie sich nicht,Beim Arbei- ten ist auf einen sicheren Stand zu ach- ten. Wartungs-und Reinigungsarbeiten sowie das Auswechseln der Abeitswerkzeuge und das Abnehmen der Schutzein- richtungen dürfen nur bei stiIlgesetztem Motor vorgenommen werden. Der Schneidekopf ist in regelmäßigen kur- zen Abständen auf Beschädigung zu prü- fen und gegebenenfalls sofort auszutauschen.Beim Auswechseln sind die erforderlichen Vorsichtsmaßnahmen zu treffen. Es dürfen nur die vom Hersteller empfohlenen Ersatzteile verwendet werden. Alle Schutzeinrichtungen müssen ordnungsgem. angebracht sein,bevor Sie mit dem Gerät zu arbeiten beginnen. Achtung Gefahr!Schneidwerkzeug läuft nach. Achten Sie darauf,daß keine Pflanzen oder sonstige Gegenstände im Gerät ver-

MIN. LEITUNGSQUERSCHNIIT DER

VERLÄNGERUNGSKABEL FÜR DIESES GERÄT Querschnitt 1,2 1,6 1,6 2,0 Kabellänge (m) 7 15 30 45 Achtung! Beachten Sie folgende Sicherheits- hinweise. Lesen Sie die Bedienanleitung. Tragen Sie Sicherheits- brille und Gehürschutz. Es dürfen sich keine Personen in weniger als 15 m Entfernung von dem Gerät aufhaken, während es in Betrieb ist. Bei Beschädigung des Elektrokabels den Stecker aus der Steckdose nehmen und durch einen neuen ersetzen. Verwenden Sie das Gerät nicht im Regen. Einschalter. On/Start/ Run. Ausschalter. Off oder Stop. tedesco.pmd 28/01/2004, 10.30910 EB 1000 fangen sind. Halten Sie Strom-und Verlängerungskabel immer von den Schneidewerkzeugen ent- fernt. Schalten Sie das Gerät ab und ziehen Sie den Stecker aus der Steckdose,bevor Sie das Gerät einstellen oder reinigen und be- vor Sie es auf verwi bzw.beschädigte Kabel prüfen. Die Kabel müssen regelmäßig geprüft werden,um Beschädigung und Ver- schleiß mit Sicherheit festzustellen. Das Gerät darf nur mit Kabeln in ein- wandfreiem Zustand benutzt werden. Wartungs-und Reinigungsarbeiten am Ge- rät und das Verstellen der Schnitt- bzw.Arbeitshöhe dürfen nur bei still- gesetztem Motor und gezogenem Netz- stecker vorgenommen werden. Gehen Sie sicher,dass Ihre Kabel in gu- tem Zustand sind,und dass Sie ein Kabel verwenden, das stark genug ist für den Strom,den Ihr Gerät abnehmen wird. Ein zu kleines Kabel w einen Spannungs- abfall verursachen,der wiederum Überhit- zung und Spannungsabfall hervorrufen würde.Die Tabelle zeigt die zu verwen- dende korrekte Grösse, welche von der Länge des Kabels und der auf dem Namensschild angegebenen Ampèrezahl abhängt.Im Zweifelsfall benutzen Sie die nächstgrössere Leitungsstärke.Je kleiner die Messzahl,desto stärker das Kabel. Verwenden Sie an Ihrer Netzsteckdose einen Personenschutzschalter (=Fehler- stromschutzschalter mit höchstens 30mA Auslösestrom). Sollten Sie beim Mähen das Kabel durch- trennen, besteht Lebens- oder Verletz- ungsgefahr. Entfernen Sie Sich langsam in kleinen Schritten vom Gerät. Ziehen Sie den Stecker aus der Steckdose.

3. EINBAUANWEISUNGEN

HANDGRIFF Lassen Sie den Handgriff den Schaft ent- lang gleiten (

ABB. 1). Plazieren Sie die Schraube, mutter und ziehen Sie sie fest.

MONTAGE DER SCHUTZVORRICHTUNG

Die Schutzvorrichtung wie in ABB. 4 mon- tieren. Die Schneideklinge wie in ABB. 4 montie- ren. SCHUTZKAPPE Die Schutzvorrichtung auf dem Verbin- dungsstück anbringen sodaß er in Rich- tung Motor zeigt (

ABB. 5). Mit der Feststellvorrichtung fixieren (

ABB. 5). Um zu vermeiden,daß sich die Schutzvor- richtung dreht,die Fixierschraube wie in ABB. 5 benutzen.

MONTAGE DES SCHERBLATTES

Zur Montage des Scherblattes wie in ABB. 2 vorgehen.

MONTAGE DES NYLONFADENSCHERKOPFES

Zur Montage des Nylonfadenscherkopfes wie in ABB. 3 vorgehen.

BENUTZEN DES CLICK-LINK ® SYSTEMS

Entfernen von Schneidaufsatz oder an- deren Aufsätzen: Ums drehen (

ABB. 19). Den Auslöseknopf drücken und halten

ABB. 19). Das obere Achsengehäuse gut festhalten und den Schneidaufsatz oder anderen Aufsatz gerade aus der Click-Link ® Kupplung ziehen (

ABB. 20). Installieren des Schneidaufsatzes oder anderer Aufsätze: Um den Aufsatz zu lösen, den Schraub- griff nach links drehen (

ABB. 19). Den Aufsatz gut festhalten und gerade in die Click-Link ® Kupplung schieben (

ABB. 20). HINWEIS: Ausrichten des Auslöseknopfs mit der Führungsrille macht den Einbau leichter (

ABB. 20). ZUM EINFACHEN TRIMMEN UND FÜR DIE MEISTEN AUFSÄTZE - Das Hauptloch fin- den und den Auslöseknopf einrasten las- sen (

ABB. 20). Zur Befestigung den Knopf nach rechts drehen (

ABB. 21). Versichern Sie sich vor Betrieb, daß der Drehgriff fest sitzt.

4. BENUTZUNGSANWEISUNGEN

ANSCHLUSSDES VERLÄNGERUNGSKABELS

Verwenden Sie immer den Kabelhalter,wenn Sie das Verlängerungs- kabel anschließen,um eine ungewollte Tren- nung sicher zu verhindern (

ABB. 18).Sie können auch eine Knotenverbindung zwi- schen Verlängerungsschnur und Versorgungsschnur herstelle. EIN-/AUSSCHALTEN Zum Einschalten den Start-Schalter drücken,und zum Abschalten diesen wie- der kurz betätigen. HANDHABUNG Halten Sie den Rasenrandschneider wie abgebildet (

LÄNGENEINSTELLUNG DES SCHNEIDFADEN

Dieser Rasenrandschneider ist mit einem Bump-Head-System ausgestattet,durch das der Schneidfaden abgewickelt werden kann, ohne den Motor abzustellen. Wenn der Schneidfaden kurz zu werden droht,den Scherkopf auf nackten Erdbo- den oder harten Boden schlagen und da- tedesco.pmd 28/01/2004, 10.3010EB 1000

DEUTSCH bei das Gerät bei großer Geschwindigkeit laufen lassen (

ABB. 7). DEKORATIVER SCHNITT Neigen Sie den Rasenrandschneider in ei- nem 30°-Winkel,um die Vegetation um die Bäume Pfosten,Schranken usw. herum zu entfernen (

ABB. 8). RASENRAND Lassen Sie das Ende des Schneidfadens am Rasenrand seine Schnittfunktion aus- üben. RASENRANDSCHN ITT

1. Der Schneidekopf muß parallel zum Bo-

den gehalten werden.

3. Arbeiten Sie nach links,um optimale

Schnittergebnisse zu erzielen und das Schnittgut sowie Steine u.ä.vom Bedie- ner weg zu schleudern.

4. Führen Sie den Rasenrandschneider

langsam in den Schnittbereich hinein und wieder heraus,indem Sie Vorwärts- /Rückwärtsbewegungen oder seitliche Bewegungen ausführen. Behatten Sie für beste Schnittergebnisse die hohe Geschwindigkeit aufrecht.

5. Schneiden Sie nur Rasen und Gras in

6. Die Lebensdauer Ihres Schneidfadens

ist von Ihrer Schnittechnik,dem Schnitt- gut und den Stellen,an denen Sie das Gerät einsetzen,abhängig.Faden kann auf folgenden Ursachen beruhen: es haben sich Steine,Äste o.ä..am Fa- den verfangen; der normale Verschleiß des Fadens Sie haben versucht,zu dicke Stengel zu schneiden; das Gerät ist gegen eine Mauer oder Schranke geprallt.

5. WARTUNGS-UND REPARATURANWEISUNGEN

EINBAU EINES NEUEN SCHNEID FADENS

Sie können den Schneidfaden auf zwei Ar- ten ersetzen:indem Sie einen neuen Faden auf die vorhandene Rolle wickeln oder in- dem Sie eine neue Fadenrolle einbauen.

WEITERVERWENDUNG DER VORHANDENEN ROLLE

Gehen Sie folgendermaßen vor: Vergewissern Sie sich hinsichtlich der einzusetzenden Faden Nehmen Sie die Aufwickelrolle und die Fe- der heraus. Wickeln Sie den neuen Schneidfaden auf die Rolle auf. Setzen Sie Aufwickelrolle und Feder wie- der ein.

ZU VERWENDENDER SCHNEIDFADEN

Nehmen Sie eine Doppelfaden Aufwickelrolle mit einem Schneid faden von Ø 2,00 mm.

AUSBAU DER VORHANDENEN ROLLE

Die Kontermutter zur Fixierung der Spule im Uhrzeigersinn lockern (

ABB. 10). Bauen Sie die Aufwickelrolle aus (

ABB. 11). Reinigen Sie die Aufwickelrolle mit einem sauberen Lappen (

ABB. 12). Prüfen Sie den Verschleiß der Zähne

ABB. 13).Falls erforderlich,wechseln Sie die Auf-und Abwickelrollen aus.

AUFWICKELN DES FADENS

Führen Sie die Enden des neuen Schneidfadens in die öcher der Aufwickelrolle ein (

ABB. 14). Bilden Sie einen Schleife,um zwei gleiche Fadenlängen zu erhalten,bevor Sie den Draht in die Löcher der Spule einführen. Wickeln Sie den Faden gleichmäßig und eng (

ABB. 15) in der angegebenen Richtung auf. Führen Sie die Fadenenden in die Schlitze ein (

Führen Sie die Fadenenden in die Ösen der Abwickelrolle ein (

ABB. 17). Ziehen Sie kräftig an den um den Faden aus der Aussparung der Aufwickelrolle hervorzuziehen. Die Kontermutter zur Fixierung der Spule gegen den Uhrzeigersinn festschrauben

ABB. 10). Der Fadeneinbau ist hiermit abgeschlossen.

EINBAU EINER NEUEN ROLLE

Gehen Sie wie bei der Wiederwer wendung der vorhandenen Auf wickelrolle vor: Wahl des zu verwendenden Schneidfadens Ausbau der vor handenen Aufwickel- rolle; Wiedereinbau der Aufwickelrolle. REINIGUNG /AUFBEWAHRUNG Verstopfen Sie die Luftgitter nicht. Verwenden Sie keine scharfen Reini- gungsmittel für die Plastikteile und den Griff. Feuchtigkeit birgt Kurzschlußrisiken. Wi- schen Sie das Gerät gründlich mit einem weichen Lappen ab. Reinigen Sie den Rasenrandschneider sorgfältig,bevor Sie ihn wegräumen. Set- zen Sie ihn immer in seine Wandhalterung ein,die sich in einem trockenen und gut belüfteten Raum außerhalb der Reich- weite von Kindern befinden muß. Lassen Sie Reparaturen ausschließlich von einer Fachwerkstatt ausführen. tedesco.pmd 28/01/2004, 10.301112 EB 1000 PROBLEM Der Motor springt nicht an Der Schneidekopf dreht sich nicht,wenn der Gast- aster betätigt wird Der Schneidfaden wickelt sich nicht ab

1. Motor bleibt stehen /läuft

2. Schneidekopf durch

Gras oder sonstige Ge- genstände blockiert

2. Flexible Welle falsch ein-

1. Es ist kein Faden mehr

2. Aufwickelrolle sitzt fest

3. Schneidekopf ver-

4. Zähne abgenutzt und

6. Faden ist beim Einsetzen

7. Nicht genügend Faden

nach außen gezogen EINGRIFF

1. Prüfen Sie,ob das An-

schlußkabel in einer Steckdose steckt

2. Motor abschalten und

Schneidekopf reinigen

1. Sprechen Sie Ihren

2. Sprechen Sie Ihren

1. Neuen Faden einsetzen

2. Die Aufwickelrolle aus-

3. Auf-und Abwickelrolle

4. Auf-und Abwickelrolle

5. Kopf ausbauen,den ver-

wickelten Teil heraus- nehmen und den Faden neu aufwickeln

6. Ausbauen und neu auf-

7. Fadenlöseknopf betäti-

gen und 102 mm Faden berausziehen,bis er aus dem Schneidekopf her- vorsteht

Der gemessene A-Shalldruckpegel (im Leerlauf) .......................................... LPAm = 74,8 dB (A) Schalleistungsstufe gemessen (im Leerlauf) ..................................................LWA = 94,8 dB (A) Schalleistungs - Stufe Gewährleistet (im Leerlauf) ............................................ LWA = 96 dB (A) Schnittkreisdurchmesser .................................................................................................... 400 mm Gewicht ................................................................................................................................ 5,5 Kg Schneidfaden Durchmesser ............................................................................................... 2,0 mm Alle Informationen, Illustrationen und Spezifikationen des vorliegenden Handbuchs basieren auf den Daten, die uns bei der Drucklegung zur Verfügung standen. Wir behalten uns das Recht vor, jederzeit ohne vorherige Bekanntgabe Änderungen vorzunehmen. tedesco.pmd 28/01/2004, 10.3012EB 1000
