Produkttype	Elektrisk gresstrimmer
Merke	MTD
Modell	EB 1000 B
Strømforsyning	Elektrisk (230 V, 0-6 A)
Klippediameter	400 mm
Vekt	5,5 kg
Nominell turtall	7500 - 8500 o/min
Lydtrykknivå (uten belastning)	74,8 dB(A)
Målt lydeffektnivå (uten belastning)	94,8 dB(A)
Garantert lydeffektnivå (uten belastning)	96 dB(A)
Vibrasjonsnivå	3,65 m/s²
Klippetrådens diameter	2,0 mm
Trådmatingssystem	Bump Head (slagmating)
Drivaksel	6,2 mm
Hovedfunksjoner	Kantklipping, gressklipping, luking, dekorativ klipping
Vedlikehold og rengjøring	Rengjør med en myk klut; ikke tett luftfiltrene
Sikkerhet	Bryter, klippebeskytter, sikkerhetsavstand 15 m, bruk av verneutstyr
Reservedeler og reparerbarhet	Bruk kun originale MTD-deler; reparasjoner utføres av kvalifisert personell
Generell informasjon	Bruk i hjemmet og prydhage; ikke bruk i regn

Ofte stilte spørsmål - EB 1000 B MTD

Hvordan starter jeg gresstrimmeren EB 1000 B?

For å starte, koble apparatet til en stikkontakt, og trykk deretter på bryteren. Slipp for å stoppe.

Motoren starter ikke, hva gjør jeg?

Kontroller at strømledningen er riktig koblet til en fungerende stikkontakt. Hvis problemet vedvarer, kontakt en autorisert forhandler.

Hvordan justeres klippetrådens lengde?

Systemet 'Bump Head' gjør det mulig å justere tråden uten å stoppe motoren: slå klippehodet mot bakken eller en hard overflate mens den er i drift for å mate ut tråden automatisk.

Hvilken skjøteledning skal brukes?

For et apparat på 230 V og 0-6 A, bruk en skjøteledning med minste tverrsnitt: 1,2 mm² for 7 m, 1,6 mm² for 15-30 m, 2,0 mm² for 45 m.

Hvordan skifter jeg klippetråden?

Demonter spolen ved å skru av kontramutteren (med klokken). Rengjør innsiden, rull deretter en ny tråd med diameter 2,0 mm på spolen i jevne lag. Montere og skru på kontramutteren igjen (mot klokken).

Klippehodet roterer ikke, hva gjør jeg?

Dette kan skyldes en brukket eller feil montert fleksibel aksel. Kontakt din autoriserte forhandler for reparasjon.

Tråden mates ikke ut, hva kan være årsakene?

Årsakene kan være: tom spole, tett spole, slitte tenner, tråden er knyttet eller vridd. Rengjør hodet, rull tråden på nytt eller bytt spolen om nødvendig.

Hvilket sikkerhetsutstyr må jeg bruke?

Bruk alltid solide sko med sklisikre såler, vernebriller, hørselsvern og hjelm. Hold mennesker minst 15 m unna.

Hvordan vedlikeholder jeg gresstrimmeren?

Rengjør apparatet med en myk klut etter bruk. Ikke tett luftfiltrene. Oppbevar den på et tørt, luftig sted, utilgjengelig for barn.

Hvilken type bruk anbefales?

Godkjent bruk: hage, kantklipping, begrensede gressflater, klipping av ugras. Ikke bruk i regn eller til uegnede oppgaver.

BRUKSANVISNING EB 1000 B MTD

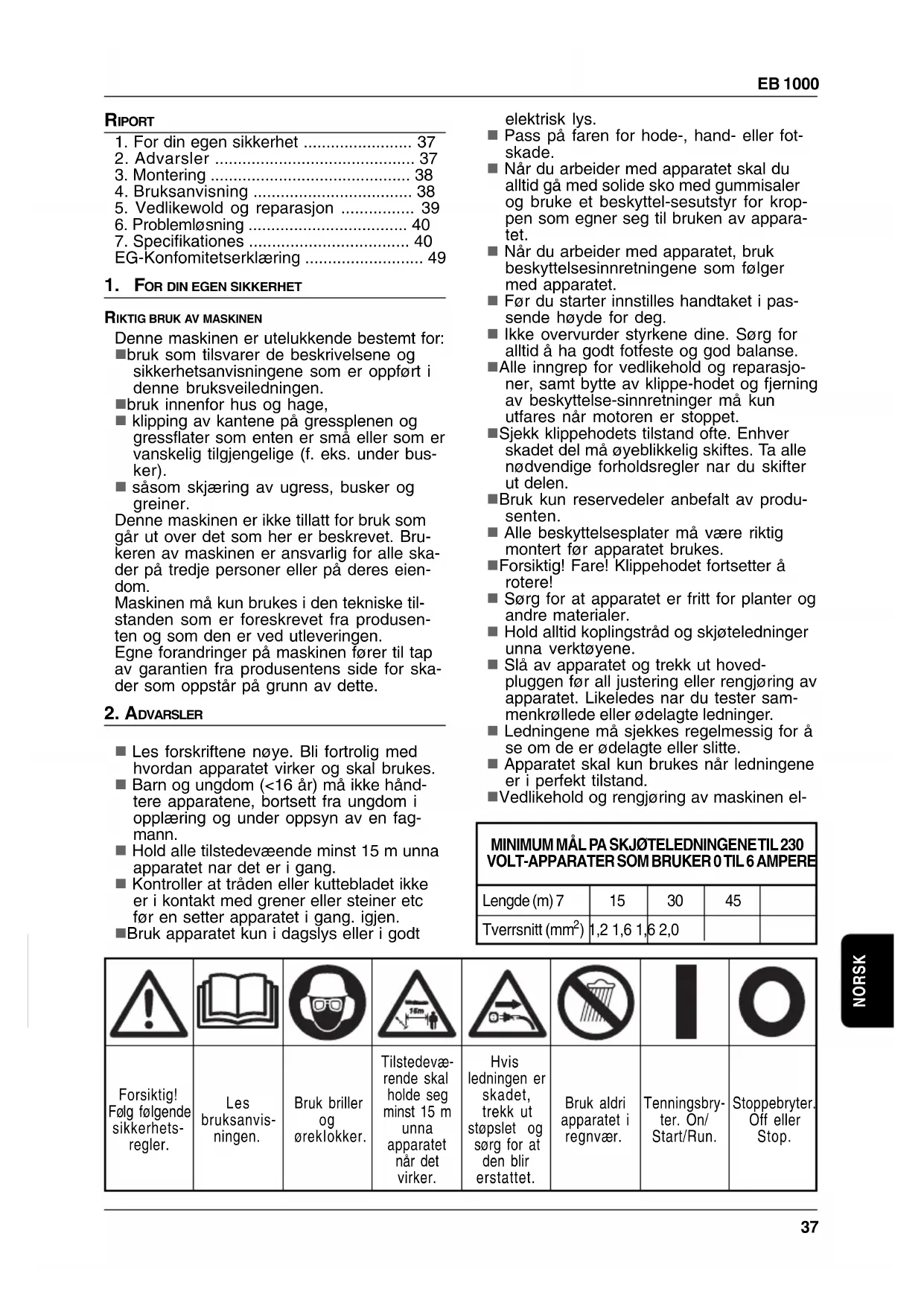

1. For din egen sikkerhet 37
2. Advarsler 37
3. Montering 38
4. Bruksanvisning 38
5. Vedlikewold og reparasjon 39
6. Problemløsning 40
7. Specifikationes 40
   EG-Konfomitetserklæring 49

■bruk som tilsvarer de beskrivelsene og sikkerhetsanvisningene som er oppført i denne bruksveiledningen.
■bruk innenfor hus og hage,
■ klipping av kantene på gressplenen og gressflater som enten er små eller som er vanskelig tilgjengelige (f. eks. under busker).
■ såsom skjæring av ugress, busker og greiner.

Denne maskinen er ikke tillatt for bruk som går ut over det som her er beskrevet. Brukeren av maskinen er ansvarlig for alle skader på tredje personer eller på deres eiendom.

Maskinen må kun brukes i den tekniske tilstanden som er foreskrevet fra produsenten og som den er ved utleveringen.

Egne forandringer på maskinen fører til tap av garantien fra produsentens side for skader som oppstår på grunn av dette.

2. ADVARSLER

■ Les forskriftene nøye. Bli fortrolig med hvordan apparatet virker og skal brukes.
Barn og ungdom (<16 år) må ikke håndtere apparatene, bortsett fra ungdom i opplæring og under oppsyn av en fagmann.
- Hold alle tilstedevæende minst 15 m unna apparatet nar det er i gang.
- Kontroller at tråden eller kuttebladet ikke er i kontakt med grener eller steiner etc før en setter apparatet i gang. igjen.
■Bruk apparatet kun i dagslys eller i godt

elektrisk lys.

■ Pass på faren for hode-, hand- eller fot-skade.
Når du arbeider med apparatet skal du alltid gå med solide sko med gummisaler og bruke et beskyttel-sesutstyr for kroppen som egner seg til bruken av apparatet.
Når du arbeider med apparatet, bruk beskyttelsesinnretningene som følger med apparatet.
Før du starter innstilles handtaket i passende høyde for deg.
Ikke overvurder styrkene dine. Sørg for alltid å ha godt fotfeste og god balanse.
Alle inngrep for vedlikehold og reparasjoner, samt bytte av klippe-hodet og fjerning av beskyttelse-sinnretninger må kun utfares når motoren er stoppet.
■Sjekk klippehodets tilstand ofte. Enhver skadet del må øyeblikkelig skiftes. Ta alle nødvendige forholdsregler nar du skifter ut delen.
■Bruk kun reservedeler anbefalt av produ-senten.
Alle beskyttelsesplater må være riktig montert før apparatet brukes.
■Forsiktig! Fare! Klippehodet fortsetter å rotere!
■ Sørg for at apparatet er fritt for planter og andre materialer.
- Hold alltid koplingstråd og skjøteledninger unna verktøyene.
Slå av apparatet og trekk ut hoved-pluggen før all justering eller rengjøring av apparatet. Likeledes nar du tester sammenkrøllede eller ødelagte ledninger.
Ledningene må sjekkes regelmessig for å se om de er ødelagte eller slitte.
■ Apparatet skal kun brukes när ledningene er i perfekt tilstand.
■Vedlikehold og rengjøring av maskinen el-

MINIMUM MÅL PA SKJ∅TELEDNINGENETIL 230VOLT-APPARATER SOM BRUKER 0 TIL 6 AMPERE
Lengde (m) 7	15	30	45
Tverrsnitt (mm2)	1,2 1,6 1,6	2,0

Forsiktig!Følg følgendesikkerhets-regler.	Lesbruksanvis-ningen.	Bruk brillerogørekklokker.	Tilstedevæ-rende skalholde segminst 15 munnaapparatetnår detvirker.	Hvisledningen erskadet,trekk utstøpslet ogsørg for atden blirerstattet.	Bruk aldriapparatet iregnvær.	Tenningsbry-ter. On/Start/Run.	Stoppebryter.Off ellerStop.

ler innstilling av klippeposisjon må kun utføres når motoren er frakoplet og pluggen er tatt ut av stikkontakten.

SKJ∅TELEDNINGER - Se etter at alle skjøteledninger er i god stand. Sjekk at de er tilstrekkelig sterke til å tåle apparatets strømstyrke. Tabellen nedenfor viser hvilken størrelse som bør brukes alt etter ledningens lengde og strøm mstyrke. Dersom du er i tvil, bruk neste størrelse. For å unngå at apparatet kobles fra skjøteledningen mens det er i bruk, se nedenunder.
Av sikkerhetsmessige årsaker må verk-tøyet koples til en strømkontakt beskyttet av en jordvernbryter med en maksimums-strøm på 30 mA.
Hvis nettkabelen kuttes under bruk med verktøyet, må støpslet trekkes ut av stikkontakten med en gang.

3. MONTERING

HÄNDTAK

Plasser beskyttelsen på koblingsforbindelsen som er orientert henimot motoren som vist i FIG. 5.
■ Fest beskyttelsen ved hjelp av den tilhørende stoppeanordningen Fig. 5.
For å unngå at beskyttelsen roterer må en bruke skruen som vist i Fig. 5.

MONTERING AV KUTTEBLADET

■Ved monteringen av kuttebladet gå frem som vist i Fig. 2.

MONTERING AV HODET MED NYLONTRÅD

■ Ved monteringen av hodet med nylontråd gå frem som vist i Fig. 3.

BRUK AV CLICK-LINK ® -SYSTEMET

Fjerning av kutterdelen eller tilleggs- utstyr:

■ Drei skruknotten mot klokken for å løsne den ( Ⓞ Fig. 19).
■ Press og hold inne utløserknappen ( Fig. 19)
■ Ta et solid grep rundt det øvre akselrøret og dra kutterdelen eller tilleggsutstyret strakt ut av Click-Link ® -koblingen ( Ⓞ Fig. 20).

Installering av kutterdelen eller til- leggsutstyr:

Drei skruknotten mot klokken for å løsne den ( Ⓞ Fig. 19).

■Ta et solid grep rundt tilleggsutstyret og før det strakt inn i Click-Link ®-koblingen (© FIG. 20).

MERK: Installering er enklere når utløserknappen føres inn i styresporet ( Fig. 20).

■ FOR ENKEL TRIMMING ELLER FOR DET MESTE TILLEGGSUTSTYR - lås utløserknappen i hovedhullet ( Fig. 20).
Drei knotten med klokken for å stramme den ( Fig. 21). Forsikre deg om at den er godt tilskrudd før redskapet brukes.

4. BRUKSANVISNING

TILKOPLE SKJ∅TELEDNINGEN

For å unngå løs kopling mellom skjøteledningen og stramledningen bør du bruke ledningsklemmen ( Fig. 18) eller knytte ledningene sammen.

Av/PÅ

Anordningen startes ved å trykke inn strømbryteren og stanses ved å slippe den.

HOLDE KANTKLIPPEREN RIKTIG

■ Hold apparatet som vist i Fig. 6

JUSTERE KLIPPETRÅDENS LENGDE

Denne kantklipperen har et Bump Head klippesystem som slipper ut klippetråden uten å stoppe motoren.

Når skjæreträden begynner å bli kort, press anordningens hode på bar grunn eller på et hardt underlag slik at anordningen fungerer med høy hastighet (FIG. 7).

DEKORATIV KLIPPING

Legg apparatet i 30° vinkel for å fjerne all vegetasjon rundt trær, stolper, gjerder, osv ( Fig. 8).

KANTER

Nar du klipper kanter, lar du trådenden utføre klippingen.

KANTKLIPPING

( Ⓞ Fig. 9)

1. Klippehödet ligger i riktig vinkel när det ligger parallelt med bakken.
2. IKKE OVERANSTRENG APPARATET.
3. Klipp til venstre for deg for å oppnå best mulig resultat og for å sende avfallet vekk fra deg.
4. Beveg kantklipperen langsomt inn og ut av området som klippes, forfra og bakover og fra den ene siden til den andre. Klippingen blir best ved topphastighet.
5. Klipp bare när gresset er tört.
6. Klippetrådens levetid avhenger av ktippeteknikken din, av hva du klipper og hvor du klipper. Brudd på tråden kan oppstå på grunn av: ■gjenstander som hanger seg fast i

tråden

■normal slitasje
■ forsask på å klippe for tykke stilker
■slag mo? vegger eller gjerder.

5. VEDLIKEWOLD OG REPARASJON

Du kan skifte klippetråd på to forskjellige måter: ved å vikle en ny tråd inn på den gamle spolen eller ved å sette inn ny trådspole.

ANVENDELSE AV DEN GAMLE SPOLEN

■ Sjekke at tråden har riktig diameter.
■ Fjerne innerspolen og fjæren.
■ Vikle den nye träden rundt spolen.
■ Montere den gamle spolen og fjæren igjen.

RIKTIG TRÅD

■ Tre endene på den nye tråden gjennom snøehullene i innerspolen ( Fig. 14).
Lag en løkke slik at du får to like lengder og tre tråden inn i hullene.
Vikle tråden rundt innerspolen i jevne og tette lag ( Fig. 15), i samme retning som vist.
■ Før trådendene inn i hakkene ( Fig. 16).

MONTERE SPOLEN IGJEN

■ Før trådendene inn i snørehullene på ytterspolen ( Ⓞ Fig. 17).
■ Ta i endene og dra godt i for å løse tråden fra hakkene i innerspolen.
Skru på låsemutteren som blokkerer spolen ved å dreie mot klokken som vist i FIG. 10.
Traden er nå ferdigmontert.

SETTE INN NY SPOLE

■ Følg samme fremgangsmåte som for den gamle innerspolen:
■Valg av riktig tråd;
■Fjerne den gamle innerspolen;
■Montere spolen igjen.

RENGJ∅RING/OPPBEVARING

■Ikke dekk til luftehullene.
Ikke bruk sterke vaskarnidler på plastbelegget eller på håndtaket.

■ Fuktighet kan forårsake kortslutning. Tørk derfor apparatet godt med en myk klut.
Gjør apparatet godt rent før du setter det bort. Heng det opp i håndtaket, på et tørt og luftig sted, utenfor barns rekkevidde.

1. PROBLEML∅SNING

PROBLEM	ÅRSAK	HANDLING
■Motoren vil ikke starte	1. Motoren stanser/vil ikke starte2. Klippehodet er blokkert av gress og avfall	1. Sjekk at strømledningen er rikug koplet ut sukkontakten2. Stopp motoren og ren-gjør klippehodet
■Klippehodet dreier ikke nåt du trykker på gasknappen	1. Den elastiske akselen brast2. Den elastiske akselen er ikke riktig festet	1. Ta kontakt med mer-meste autoriserte for-handler2. Ta kontakt med nærmeste autoriserte for-handler
■ Trimhodet får ikke tråden til å gå ftem	1. Ikke mer tråd i hodet2. Innerspolen er låst fast3. Skittent trimbode4. Slitte og skjeggede tag-ger5. Knyttet tråd6. Tråden ble vridd ved spolingen7. Ikke nok tråd ute	1. Sett inn ny tråd2. Skift ut innerspolen3. Gjør fen innerspole og ytterspole4. Skift ut innerspole og ytterspole5. Ta ut bodet, fjern knyttet del og vikle tråden rundt spolen igjen6. Ta ut hodet og vikle tiden rundt igjen7. Trykk inn trådfrigjørings-knappen og dra ut 102 mm tråd, helt til tråden er utenfor trimhodet

1. SPECIFICATIONES

MOTOR
Motor	Elektrisk
Nominelt tuetall	7500 - 8500 g/m
Sertinnretning	Strømbryter
Drivaksel	6,2 mm
Klippehode	"Bump Head" klippesystem
Vibrasjonsnivå	3,65 m/s ^2
Lydtrykknivå (uten belastning)	LPAm = 74,8 dB (A)
Målt lydstyrkenivå (uten belastning)	LWA = 94,8 dB (A)
Garantert lydstyrkenivå (uten belastning)	LWA = 96 dB (A)
Klippebanens diameter	400 mm
Vekt	5,5 Kg
Klippetrådens diameter	2,0 mm

Samlige opplyninger, tegninger og spesifikasjoner i denne håndboken bygger på de siste til-gjengelige opplysninger fm trykking. Vi forbeholder oss retten tif å utføre endringer til enhver tid, uten forutgående varsel.
