Type de produit	Détecteur de mouvements
Technologie de détection	Infrarouge passif (PIR)
Angle de détection	360 degrés
Portée de détection	Jusqu'à 12 mètres
Alimentation	230 V AC
Température de fonctionnement	-20°C à +40°C
Utilisation intérieure/extérieure	Intérieur
Installation	Montage mural ou plafond
Maintenance	Nettoyage régulier de la lentille
Sécurité	Conforme aux normes CE
Garantie	2 ans
Informations supplémentaires	Compatible avec les systèmes d'éclairage Merten

FOIRE AUX QUESTIONS - Argus 360 Merten

Comment installer le détecteur de mouvements Merten Argus 360 ?

Pour installer le Merten Argus 360, choisissez un emplacement à hauteur de 2,5 à 3 mètres, loin des obstacles. Fixez le support au mur, puis insérez le détecteur dans le support et branchez-le à l'alimentation électrique.

Que faire si le détecteur ne s'active pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le détecteur est correctement connecté et que le disjoncteur n'est pas déclenché. Si tout est en ordre, essayez de réinitialiser le détecteur en le coupant puis en le rallumant.

Comment régler la sensibilité du Merten Argus 360 ?

La sensibilité peut être ajustée via le potentiomètre situé à l'arrière du détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le détecteur fonctionne-t-il à l'extérieur ?

Oui, le Merten Argus 360 est conçu pour une utilisation en extérieur. Assurez-vous qu'il est installé dans un endroit protégé des intempéries directes.

Comment modifier le temps de maintien de l'éclairage ?

Le temps de maintien peut être réglé en utilisant le potentiomètre situé à l'arrière du détecteur. Ajustez-le selon vos préférences, généralement entre 10 secondes et 10 minutes.

Que faire si le détecteur détecte des mouvements de manière erratique ?

Vérifiez si le détecteur est exposé à des sources de chaleur, comme des chauffages ou des appareils électroménagers. Ajustez la sensibilité et repositionnez-le si nécessaire pour éviter les fausses détections.

Le Merten Argus 360 est-il compatible avec les systèmes domotiques ?

Oui, le Merten Argus 360 peut être intégré dans des systèmes domotiques compatibles, mais vérifiez la documentation de votre système pour les spécificités de compatibilité.

Comment nettoyer le détecteur sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer le détecteur. Évitez d'utiliser des produits chimiques ou abrasifs qui pourraient rayer ou endommager la surface.

Où trouver la documentation technique du Merten Argus 360 ?

La documentation technique est disponible sur le site officiel de Merten dans la section support ou téléchargement. Vous pouvez également la demander à votre revendeur.

Comment savoir si le détecteur est défectueux ?

Si le détecteur ne répond pas malgré une installation correcte et une alimentation électrique, il peut être défectueux. Vous devriez contacter le service client de Merten pour un diagnostic ou un échange.

MODE D'EMPLOI Argus 360 Merten

Notice d'utilisation 34

Istruzioni d'uso 42

Bruksanvisning 50

D

GB

NL

E

F

I

s

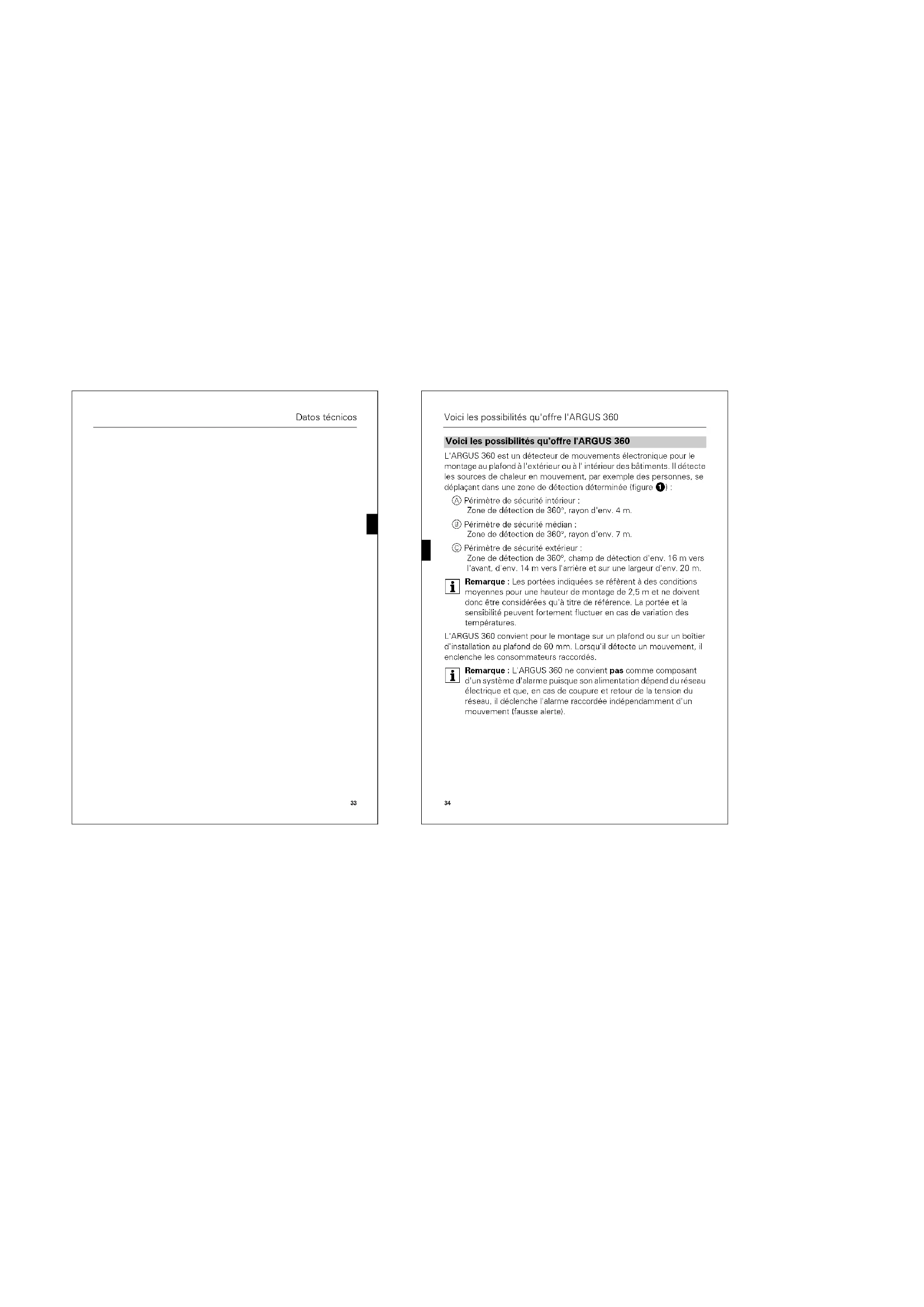

Voici les possibilités qu'offre l'ARGUS 360

Voici les possibilités qu'offre l'ARGUS 360

L'ARGUS 360 est un détecteur de mouvements électronique pour le montage au plafond à l'extérieur ou à l'intérieur des bâtiments. Il détecte les sources de chaleur en mouvement, par exemple des personnes, se déplaçant dans une zone de détection déterminée (figure ①):

Ⓐ Périmètre de sécurité intérieur
Zone de détection de 360°, rayon d'env. 4 m.
® Périmètre de sécurité médian
Zone de détection de 360°, rayon d'env. 7 m.
© Périmètre de sécurité extérieur

Zone de détection de 360°, champ de détection d'env. 16 m vers l'avant, d'env. 14 m vers l'arrière et sur une largeur d'env. 20 m.

Remarque : Les portées indiquées se réfèrent à des conditions moyennes pour une hauteur de montage de 2,5 m et ne doivent donc être considérées qu'à titre de référence. La portée et la sensibilité peuvent fortement fluctuer en cas de variation des températures.

L'ARGUS 360 convient pour le montage sur un plafond ou sur un boîtier d'installation au plafond de 60 mm. Lorsqu'il détecte un mouvement, il enclenche les consommateurs raccordés.

Remarque : L'ARGUS 360 ne convient pas comme composant d'un système d'alarme puisque son alimentation dépend du réseau électrique et que, en cas de coupure et retour de la tension du réseau, il déclenche l'alarme raccordée indépendamment d'un mouvement (fausse alerte).

Comment choisir un lieu de montage ?

Comment choisir un lieu de montage ?

• Monter l'ARGUS 360 au plafond de façon à obtenir une surveillance optimale de la zone souhaitée. Montez si possible l'ARGUS 360 latéralement au sens de déplacement (figure 2).
• Hauteur de montage : 2 à 3 m, optimale 2,5 m (figure ③④).
• Les détecteurs de mouvements sont capables de détecter tout objet dégageant de la chaleur. Sélectionnez donc un lieu de montage où aucune source de chaleur non désirée ne pourra être détectée. Laissez une distance minimum de 5 m (figure 3⑧).
• Monter l'éclairage devant être commandé au-dessus et non au-dessous de l'ARGUS 360 (figure 3©).
• L'ARGUS 360 possède un degré de protection IP 55, il est donc adapté également pour l'extérieur. Afin d'éviter l'enclenchement de l'éclairage par des influences environnementales, installez si possible l'ARGUS à l'abri de la pluie et de la lumière directe du soleil (les gouttes de pluie qui coulent sur la lentile peuvent entraîner par exemple le déclenchement du détecteur de mouvements) (figure 4).
• Lors du montage de plusieurs détecteurs de mouvements, veillez à ce que les zones de détection des différents détecteurs de mouvements se superposent (figure 5).

Pour obtenir de plus amples informations, consultez les « Informations techniques Merten », au chapitre « Détecteurs de mouvements ARGUS ».

Comment monter l'ARGUS 360 ?

Comment monter l'ARGUS 360 ?

Danger de mort dû au courant électrique. Seuls des électriens sont autorisés à monter et à raccorder l'ARGUS 360. Respectez les directives en vigueur dans le pays concerné.
Danger de mort dû au courant électrique. Même si les consommateurs sont éteints, les sorties peuvent être sous tension. Pour effectuer des travaux sur des consommateurs connectés, mettez toujours hors-circuit à l'aide du fusible en amont.
① Ouvrir l'orifice d'évacuation de l'eau de condensation (figure 5)
② Ouvrir l'entrée de câble (figure 7).
③ A l'aide des vis fournies, monter le boîtier directement au plafond (figure 8) ou sur le boîtier d'installation au plafond (0 60 mm, figure 8) de façon à ce que la zone de détection désirée (16 m vers l'avant + 14 m vers l'arrière et sur une largeur de 20 m) corresponde à l'inscription figurant dans le boîtier de plafond.

Comment installer le raccordement électrique ?

Figure 9

① Dénuder les câbles de connexion sur 11 mm.
② Enficher le conducteur extérieur dans la borne « L ».
③ Enficher le conducteur neutre dans la borne « N ».
④ Enficher le conducteur extérieur commandé dans la borne « ↓ ».

Un « câblage de passage » vers d'autres consommateurs est autorisé. Déconnecter les bornes en tirant sur le conducteur tout en le tournant.

i Remarque ! La commutation de charges inductives comme par ex. des transformateurs, des relais, des contacteurs ou des lampes à tube fluorescent engendre des pointes de tension qui peuvent entraîner un réenclenchement de la charge (« effet de lumière permanente »). Afin de réduire ces pointes de tension,

Comment installer le raccordement électrique ?

montez un condensateur (542895) en parallèle sur la charge inductive.

Modes d'installation possibles (figure 10)

Ⓐ ARGUS branché en permanence

L'ARGUS surveille en permanence sa zone.

⑧ ARGUS combiné avec interrupteur à deux directions : Selon la position de l'interrupteur, on obtient le mode lumière permanente ou le mode automatique.

© ARGUS combiné à un poussoir avec contact normalement fermé : ARGUS est toujours prêt à fonctionner. Par une pression de touche (brève coupure de tension pendant 2 à 3 s.), vous enclenchez l'ARGUS pour la durée définie. Tout nouveau mouvement entraîne une prolongation du temps de connexion.

© ARGUS monté en parallèle :

Plusieurs ARGUS peuvent commander un groupe de lampes si la puissance de raccordement maximale d'un appareil n'est pas dépassée. Pour cela, vous devez réduire la sensibilité des appareils. Pour des raisons techniques et fonctionnelles, il est déconseillé d'installer de grands groupes d'appareils avec plus de quatre ARGUS.

ARGUS combiné avec interrupteur double allumage : Selon la position de l'interrupteur, on obtient le mode manuel, automatique ou « OFF ». En position A, l'éclairage est allumé par l'ARGUS (mode automatique) et en position B, il est allumé en continu (mode manuel).

(5) ARGUS monté en parallèle avec minuterie pour cage d'escalier : L'éclairage est allumé pendant une durée définie soit par l'ARGUS, soit par la minuterie pour cage d'escalier.

Comment monter la la tête de détection ARGUS ?

Comment monter la la tête de détection ARGUS ?

① Sur la tête de détection ARGUS (figure 14), régler les deux dispositifs d'ajustage sur test de fonctionnement (explication, voir paragraphe suivant).
Remarque : Placez les capuchons sur les trous des vis seulement après avoir effectué tous les réglages, ils risquent d'être endommagés lors du démontage.
② Placer la tête de détection ARGUS sur le boîtier de raccordement et la fixer à l'aide des deux vis fournies (figure 12).

Comment mettre l'ARGUS en service?

Réaction de l'ARGUS 360 lors de l'application de la tension du réseau :

Après la mise sous tension, l'ARGUS effectue un test de fonctionnement durant env. 10 secondes. Il enclenche le consommateur raccordé et l'éteint à la fin du test de fonctionnement. L'affichage des fonctions (figure 13) s'allume durant env. 10 secondes.

Eléments de commande :

Réglez la sensibilité et la durée d'allumage au moyen des éléments de commande de l'ARGUS 360 qui se trouvent du côté intérieur de la tête de détection (figure 14) :

Ⓐ Régler le seuil de luminosité
⑧ Régler la durée d'allumage
© Affichage des fonctions : s'allume à chaque mouvement détecté
© Capteur de luminosité : ne doit pas être recouvert

Comment mettre l'ARGUS en service?

Exécution du test de fonctionnement, réglage du temps de connexion et du seuil de luminosité

Pour pouvoir effectuer les réglages, vous devez démonter la tête de détection de la partie supérieure de l'ARGUS et la remonter après le réglage.

① Régler le seuil de luminosité (figure 14) sur fonctionnement de jour (licône soleil, butée droite).
② Régler la durée d'allumage (figure 14) I sur 1 s. (butée gauche).
L'ARGUS 360 s'allume à présent à chaque mouvement durant 1 s., indépendamment de la luminosité ambiante.
③ Effectuez des essais de déplacements afin de tester la fonctionnalité de l'ARGUS 360 et des consommateurs raccordés.
④ Régler le dispositif d'ajustage ^A sur le seuil de luminosité souhaité.
L'ARGUS 360 réagit à présent de nouveau en fonction de la luminosité. Le seuil de luminosité détermine à partir de quelle luminosité ambiante l'ARGUS 360 doit réagir aux mouvements.
⑤ Effectuez à nouveau des essais de déplacements afin de vérifier si l'éclairage s'allume au seuil de luminosité réglé.
Si tout fonctionne comme il faut
⑥ Régler la durée d'allumage souhaitée au niveau du dispositif d'ajustage ⑤.

Comment mettre l'ARGUS en service?

Réglage du seuil de luminosité :

Ici (figure 14④) vous pouvez régler en continu le seuil de luminosité ambiante à partir duquel des mouvements doivent être reconnus comme tels et la commutation doit être déclenchée.
① Régler le seuil de luminosité (figure 15) :

• Butée droite (icône soleil) : en fonctionnement de jour et de nuit (env. 1 000 lux), tous les mouvements dans la zone de détection sont détectés, indépendamment de la luminosité extérieure.
• Butée gauche ficône lune) : fonctionnement de nuit (blanc polaire ; env. 3 lux, brésil foncé ; env. 5 lux), les mouvements sont détectés uniquement lorsqu'il fait nuit.

Réglage de la durée d'allumage:

Vous pouvez régler la durée d'enclenchement du consommateur raccordé à l'ARGUS sur 6 paliers (figure 10). Lorsque l'ARGUS 360 détecte un mouvement, le consommateur s'allume et reste allumé pour la durée réglée. Chaque mouvement enregistré redémarre la durée d'allumage...

i Remarque : Après le déclenchement du consommateur, l'ARGUS 360 ignore l'interrupteur crépusculaire. Si le détecteur de mouvements ne s'éteint plus, c'est probablement dû au fait que l'ARGUS détecte en permanence de nouveaux mouvements, il redémarre donc toujours la durée d'allumage.
① Régler la durée d'allumage :

- Butée gauche : durée d'allumage env. 1 s.

- Butée droite : durée d'allumage env. 8 min.

Caractéristiques techniques

Caractéristiques techniques

Attention ! Fonctionnement possible uniquement avec des tensions de réseau sinusoidales. Les variateurs à fermeture en phase ou convertisseurs continu-alternatif à courbe de tension angulaire ou trapézoïdale endommagent l'appareil !

Tension du réseau : CA 230 V ±10 %, 50 Hz

Courant de commutation

max.: 16 A, CA 230 V, cos φ = 0.6

Puissance nominale

Lampes à incandescence

CA 230 V : max. 3 000 W

Lampes halogènes

CA 230 V : max. 2 500 W

Charge capacitive : max. 140 μF

Consommation propre : < 1 W

Angle de détection : 360°

Hauteur de montage : min. 1,7 m, recommandée 2,5 m

Portée : profondeur de 16 m vers l'avant + 14 m

vers l'arrière

largeur de 20 m

Nombre de niveaux : 7

Nombre de zones : 124 avec 496 segments de commutation

Capteur de luminosité réglable en continu,

564419: env. 3 à 1 000 Lux,

564415: env. 5 à 1 000 Lux,

Durée d'allumage réglable sur 6 paliers, de 1 s. env. à 8 min.

env.

DEgré de protection : IP 55

Conducteur neutre : nécessaire

Directives européennes : directive basse tension 73/23/CEE,
