BRUKSANVISNING Argus 360 Merten

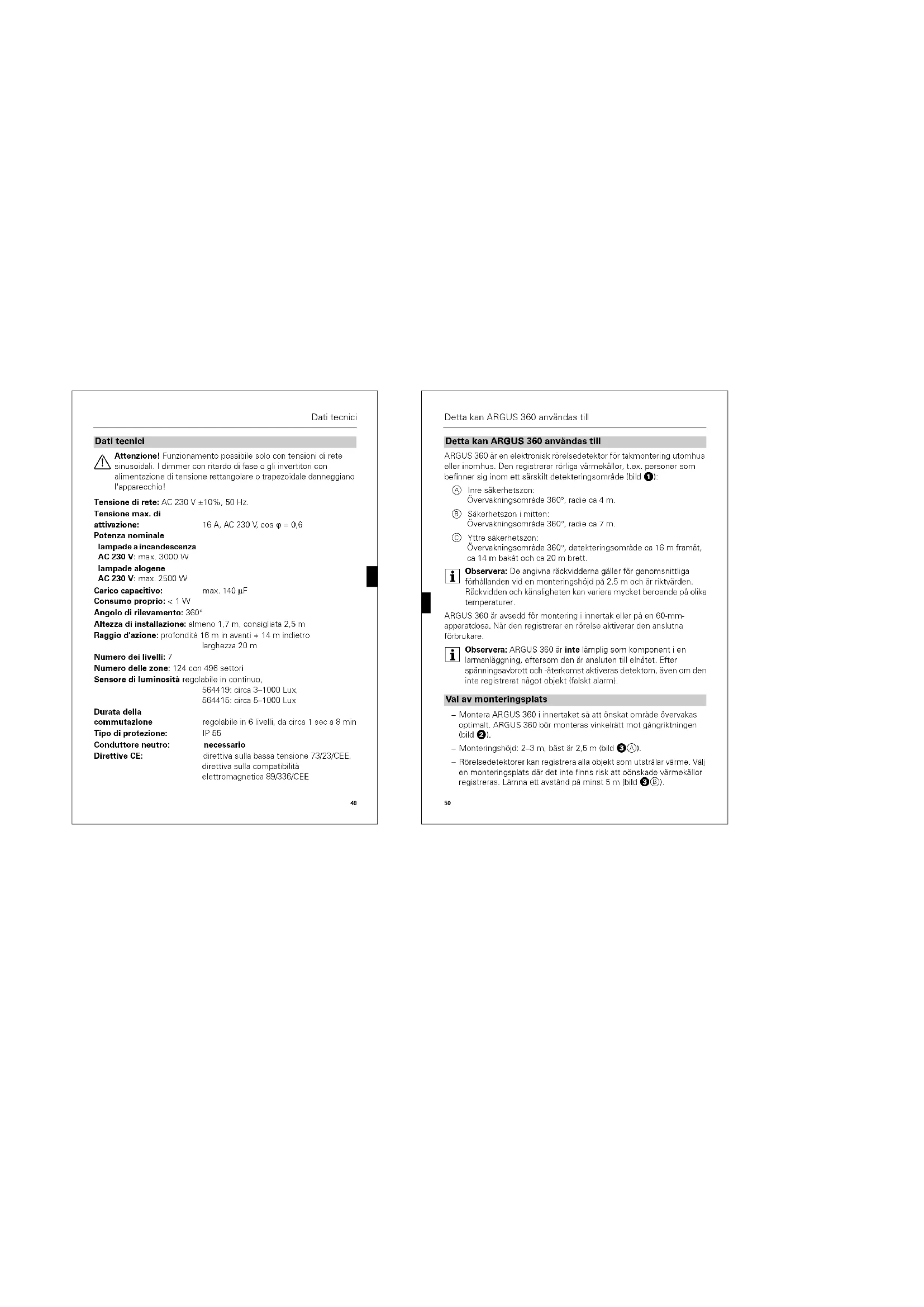

Detta kan ARGUS 360 användas till

Detta kan ARGUS 360 användas till

ARGUS 360 är en elektronisk rörelsedetektor för takmontering utomhus eller inomhus. Den registrerar rörliga värmekällor, t.ex. personer som befinner sig inom ett särskilt detekteringsområde (bild 1):

Ⓐ Inre säkerhetszon: Övervakningsområde 360°, radie ca 4 m.
⑧ Säkerhetszon i mitten: Övervakningsområde 360°, radie ca 7 m.

© Yttre säkerhetszon: Övervakningsområde 360°, detekteringsområde ca 16 m framåt, ca 14 m bakåt och ca 20 m brett.

i Observera: De angivna räckvidderna gäller för genomsnittliga förhållanden vid en monteringshöjd på 2,5 m och är riktvärden. Räckvidden och känsligheten kan variera mycket beroende på olika temperaturer.

ARGUS 360 är avsedd för montering i innertak eller på en 60-mm-apparatdosa. När den registrerar en rörelse aktiverar den anslutna förbrukare.

i Observera: ARGUS 360 är inte lämplig som komponent i en larmanläggning, eftersom den är ansluten till elnätet. Efter spänningsavbrott och -återkomst aktiveras detektom, även om den inte registrerat något objekt (falskt alarm).

Val av monteringsplats

• Montera ARGUS 360 i innertaket så att önskat område övervakas optimalt. ARGUS 360 bör monteras vinkelrätt mot gångriktningen (bild 2).
• Monteringshöjd: 2–3 m, bäst är 2,5 m (bild 3 Ⓐ).
• Rörelsedetektorer kan registrera alla objekt som utstrålar värme. Välj en monteringsplats där det inte finns risk att oönskade värmekällor registreras. Lämna ett avständ på minst 5 m (bild ③④).

50

Sá monteras ARGUS 360

• Montera belysningen som ska styras ovanför, inte nedanför, ARGUS 360 (bild 3©).
• ARGUS 360 har kapslingsklass IP 55 och kan därför också användas utomhus. Placera ARGUS så att den skyddas så väl som möjligt mot regn och direkt solljus. Belysningen kan annars tändas på grund av väderförhållanden (t.ex. kan regndroppar som rinner över linsen få rörelsedetektorn att reageral (bild 4).
• Om flera rörelsedetektorer monteras, se till att detekteringsområdena överlappar varandra (bild 5).

Fler tips finns i "Mertens tekniska information", avsnitt "ARGUS rörelsedetektorer".

Sá monteras ARGUS 360

Livsfara p.g.a. elektrisk ström.

ARGUS 360 får endast monteras och anslutas av elektriker. Följ alla nationella bestämmelser.

Livsfara p.g.a. elektrisk ström.

Även när förbrukaren är frånslagen kan det ligga spärning på utgångarna. Vid arbeten på de anslutna förbrukarna ska dessa alltid frånskiljas från nätspänningen via den förkopolade säkringen.

① Öppna hålet för kondensvatten (bild 8).
② Öppna ledringsgenomföringen (bild 7).
③ Skruva fast övervakningshuset direkt i taket (bild 8 ^A ) eller på apparatdosa (0 60 mm, bild 8 ^B ③) med de bifogade skruvarna så att det önskade övervakningsområdet (16 m framåt + 14 m bakåt och 20 m brett) stämmer med märkningen i övervakningshuset.

Så installeras den elektriska anslutningen

Så installeras den elektriska anslutningen

Bild 9

① Skala av anslutningsledningama 11 mm.
② Stick in ytterledaren i klämma 'L'.
③ Stick in nolledaren i klämma "N".
④ Stick in den kopplade ytterledaren i klämma "↓".

"Genomförbindning" till andra förbrukare är tillåten. Lossa ledaren från klämmorna genom att dra och samtidigt vrida ledaren.

Observera! Vid koppling av induktiva laster som t.ex. transformatorer, relån, skydd eller lysrör uppstår spänningsspikar som kan leda till att lasten tillkopplas igen ('permanentjuseffekt'). Parallellkoppla en kondensator (542895) till den induktiva lasten för att minska dessa spänningsspikar.

Möjliga typer av installation (bild 10)

Ⓐ ARGUS ständigt ansluten till nätet: ARGUS övervakar ständigt sitt område.
③ ARGUS kombinerad med trappströmställare: Beroende på strömställarläge fås drift med konstant ljus eller automatikdrift.
© ARGUS kombinerad med brytande kontakt: ARGUS är ständigt driftklar. Genom att trycka tryckknappen (kort spänningsavbrott 2–3 sl tillkopplas ARGUS för den inställda tiden. Alla ytterligare rörelser förlänger kopplingstiden.
① ARGUS parallell: Flera ARGUS kan styra en lampgrupp om den maximala bryteffekten hos en lampa inte överskrids. Lampornas känslighet mäste då minskas. Det är varken tekniskt eller praktiskt lämpligt att skapa lampgrupper med fler än fyra ARGUS.

Så monteras ARGUS-sensorhuvudet

① ARGUS kombinerad med kronströmställare: Beroende på strömställarläge fås manuell drift, automatikdrift eller "FRÁN". I läge A styrs lampan via ARGUS (automatikl och i läge B konstant (manuell).
☐ ARGUS parallell med trappautomat: Antingen tänder ARGUS eller trappautomaten ljuset för en bestämd tid.

Så monteras ARGUS-sensorhuvudet

① Ställ in de båda inställningsskruvarna på ARGUS-sensorhuvudet (bild 14) på funktionstest (förklaring, se följande avsnittl).
i Observera: Sätt på skydden på skruvöppningarna allra sist när alla inställningar är klara, eftersom de kan skadas när de demonteras.
② Sätt på ARGUS-sensorhuvudet på anslutningsboxen och sätt fast det med de båda bifogade skruvarna (bild 12).

Så här tas ARGUS i drift

ARGUS 360-reaktion när nätspänningen tillkopplas:

När nätspänningen tillkopplas gör ARGUS 360 ett funktionstest under 10 s. Under funktionstest kopplas de anslutna förbrukarna på och sedan av igen när funktionstestet är klart. Funktionsindikeringen (bild 13) lyser ca 10 s.

Använd manöverelementen:

Känslighet och kopplingstid ställs in på manöverelementen på ARGUS 360 som sitter på insidan av sensorhuvudet (bild 14):

Ⓐ Inställning av ljusnivåtröskeln
⑬ Inställning av kopplingstiden
© Funktionsindikering: lyser när en rörelse har registrerats
© Ljussensor: får inte täckas över

Så här tas ARGUS i drift

Göra ett funktionstest, ställa in kopplingstid och ljusnivåtröskel

För att kunna göra inställningarna måste ARGUS-sensorhuvudet monteras av från ARGUS-överdelen och monteras tillbaka när inställningarna är klara.

① Ställ in ljusnivåtröskeln (bild 14) på dagdrift (solsymbol/högeranslag).

② Ställ in kopplingstiden (bild 14③) på 1 s (vänsteranslag).

ARGUS 360 kopplas nu in under 1 s vid varje rörelse, oberoende av omgivningsljuset.

③ Gå runt på prov för att testa ARGUS 360 och de anslutna förbrukarnas funktionalitet.

④ Ställ in inställningsskruven Ⓐ på önskad ljusnivátröskel.

ARGUS 360 reagerar ljusnivåberoende igen. Ljusnivåtröskeln bestämmer från och med vilket omgivningsljus ARGUS 360 ska reagera på rörelser.

⑤ Gå runt på prov igen för att kontrollera om belysningen tänds vid den inställda ljusnivåtröskeln.

När allt fungerar som det ska:

⑥ Ställ in önskad kopplingstid på inställningsskruven ③.

Inställning av ljusnivåtröskeln:

Här (bild 14) kan man ställa in steglöst fr.o.m. vilken ljusnivå som rörelser ska registreras och därmed utlösa en kopplingsfunktion.

① Ställ in ljusnivátröskeln (bild 15):

– Högeranslag (solsymbol): Dag- och nattdrift (ca 1000 Lux), alla rörelser i övervakningsområdet registreras oberoende av dagsljuset.

– Vänsteranslag Imånsymbol: Nattdrift (polarvit: ca 3 Lux, dark brazil: ca 5 Lux), rörelserna registreras enbart när det är mörkt.

Så här tas ARGUS i drift

Inställning av kopplingstiden:

Här (bild 16) kan man ställa in i sex steg hur länge den förbrukare som är ansluten till ARGUS ska vara tillkopplad. När ARGUS 360 registrerar en rörelse aktiveras förbrukaren och är tänd tills den här inställda tiden har gått ut. Varje rörelse som registreras startar om kopplingstiden.

i Observera: Der ARGUS 360 ignorerar skymningsreläet när förbrukaren har tillkopplats. Om rörelsedetektorn inte längre slår ifrån, beror det antagligen på att ARGUS hela tiden registrerar nya rörelser så att kopplingstiden hela tiden startar om.

① Inställning av kopplingstiden:

– Vänsteranslag: Kopplingstid ca 1 s

– Högeranslag: Kopplingstid ca B min

Tekniska data

Tekniska data

Observera! Drift är endast möjlig med sinusformad nätspänning. Framkantsdimmer eller växelriktare med rektangulär eller trapetsformad spänning skadar apparaten!

Nätspänning: 230 V AC ±10%, 50 Hz.

Max. brytström: 16 A, 230 V AC, cos φ = 0,6

Märkeffekt

Glödlampor 230 V AC: max. 3000 W

230 V AC halogenlampor: max. 2500 W

Kapacitiv last: max. 140 μF

Egenförbrukning: < 1 W

Detekteringsvinkel: 360°

Monteringshöjd: minst 1,7 m, rekommenderat: 2,5 m

Räckvidd: Djup: 16 m framát + 14 m bakät

Bredd 20 m

Antal nivåer: 7

Antal zoner: 124 med 496 kopplingssegment

Ljussensor Steglöst inställbar,

564419: ca 3-1000 Lux,

564415: ca 5-1000 Lux

Kopplingstid Kan ställas in i 6 steg, ca 1 s – ca 8 min
