MANUAL DE USUARIO Argus 360 Merten

Instrucciones de servicio 26

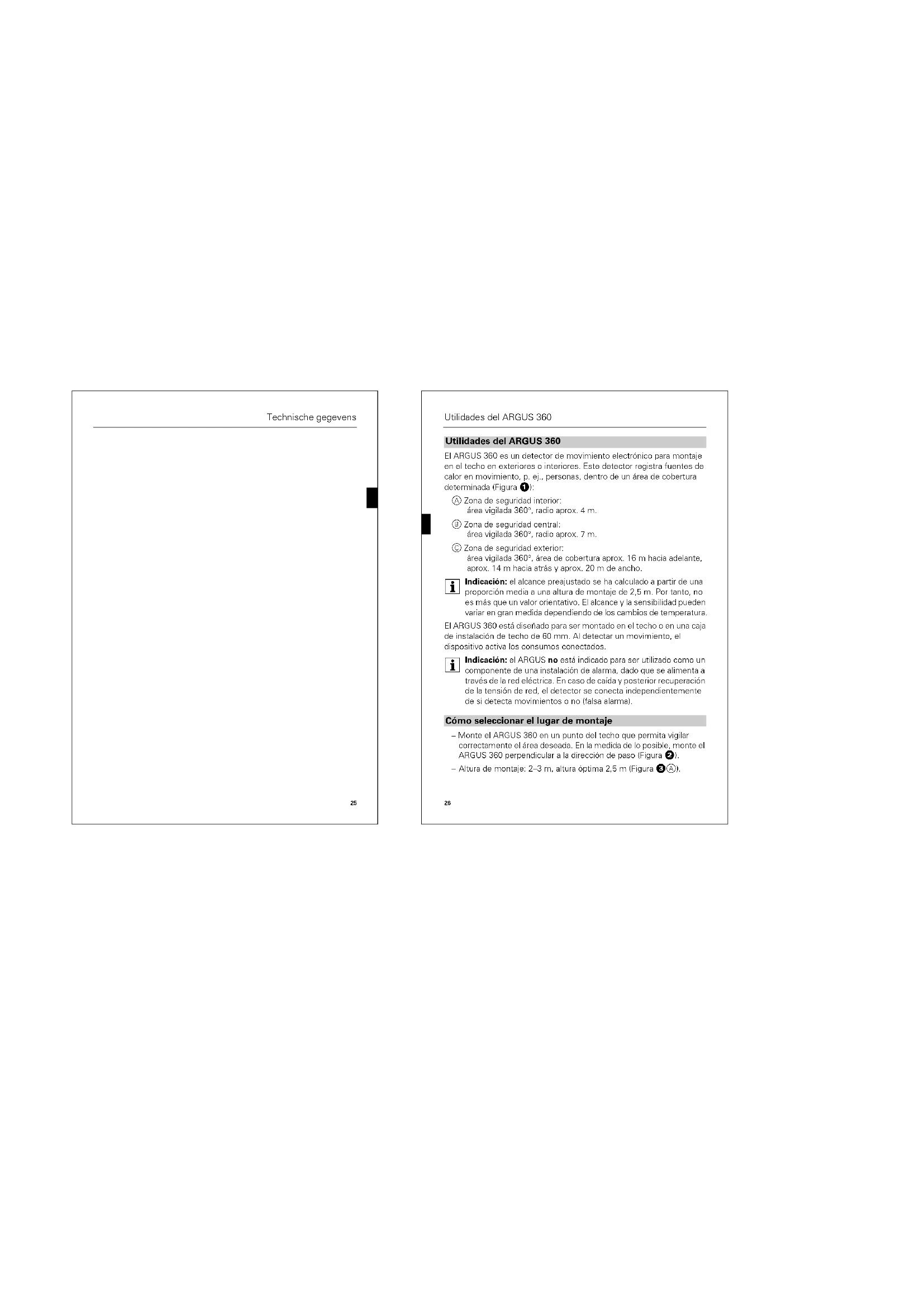

El ARGUS 360 es un detector de movimiento electrónico para montaje en el techo en exteriores o interiores. Este detector registra fuentes de calor en movimiento, p. ej., personas, dentro de un área de cobertura determinada I Figura 1):

Ⓐ Zona de seguridad interior: área vigilada 360°, radio aprox. 4 m.
⑧ Zona de seguridad central: área vigilada 360°, radio aprox. 7 m.
© Zona de seguridad exterior: área vigilada 360°, área de cobertura aprox. 16 m hacia adelante, aprox. 14 m hacia atrás y aprox. 20 m de ancho.

i Indicación: el alcance preajustado se ha calculado a partir de una proporción media a una altura de montaje de 2,5 m. Por tanto, no es más que un valor orientativo. El alcance y la sensibilidad pueden variar en gran medida dependiendo de los cambios de temperatura

El ARGUS 360 está diseñado para ser montado en el techo o en una caja de instalación de techo de 60 mm. Al detectar un movimiento, el dispositivo activa los consumos conectados.

i Indicación: el ARGUS no está indicado para ser utilizado como un componente de una instalación de alarma, dado que se alimenta a través de la red eléctrica. En caso de caída y posterior recuperación de la tensión de red, el detector se conecta independientemente de si detecta movimientos o no ífalsa alarmal.

Cómo seleccionar el lugar de montaje

• Monte el ARGUS 360 en un punto del techo que permita vigilar correctamente el área deseada. En la medida de lo posible, monte el ARGUS 360 perpendicular a la dirección de paso (Figura 2).
• Altura de montaje: 2–3 m, altura óptima 2,5 m (Figura ③ A).

Montaje del ARGUS 360

- Los detectores de movimiento pueden registrar todos los objetos que desprenden calor. Seleccione un lugar de montaje donde no puedan registrarse fuentes de calor no deseadas. Deje una distancia de 5 m como mínimo (Figura ③(B)).

- Monte la iluminación que se deba conectar por encima, no por debajo, del ARGUS 360 (Figura 3 C).

- El ARGUS 360 tiene un tipo de protección IP 55 y, por tanto, también es apropiado para exteriores. Para evitar que los agentes climáticos enciendan la iluminación, coloque el ARGUS lo más protegido posible de la lluvia y de la luz directa del sol (p. ej., las gotas de lluvia al deslizarse por la lente pueden provocar que se conecte el detector de movimiento) (Figura 4).

- Al montar varios detectores de movimiento, debe asegurarse de que no se superpongan las áreas de cobertura de cada uno de los detectores (Figura 5).

Si desea más información, puede consultar la "Información Técnica Merten", apartado "Detectores de movimiento ARGUS".

Montaje del ARGUS 360

Peligro de muerte por descarga eléctrica. El ARGUS 360 sólo debe ser montado y conectado por electricistas. Tenga en cuenta la normativa específica del país.

Peligro de muerte por descarga eléctrica. Incluso si el consumo se encuentra desconectado puede haber tensión en la salida. Si ha de realizar trabajos en los consumos conectados, anule siempre la tensión por medio del fusible preconectado.

① Abra el orificio para el agua de condensación (Figura 6)

② Abra la guía del cable (Figura 7).

Instalación de la conexión eléctrica

③ Monte la carcasa con los tornillos suministrados, directamente en el techo (Figura 8 ②) o sobre una caja universal de instalación (ø 60 mm, Figura 8 ③) de manera que el área de vigilancia deseada (16 m hacia adelante + 14 m hacia atrás y 20 m de anchol coincida con la inscripción de la carcasa de techo.

Instalación de la conexión eléctrica

Figura 9

① Aíslé los cables de conexión a 11 mm.

② Conecte el conductor exterior en el borne "L".

③ Conecte el conductor neutro en el borne "N".

④ Enchufe el conductor exterior conectado en el borne • ↓.

Se pueden efectuar 'pasos de cableado' a otros consumos. Para soltar los bornes, tire y gire del cable al mismo tiempo.

i Indicación Al conectar cargas inductivas como transformadores, relés, contactores o lámparas fluorescentes se producen picos de tensión que pueden provocar una reconexión (l'efecto de iluminación constante"). Para reducir los picos de tensión, conecte un condensador (542895) en paralelo a la carga inductiva.

Clases de instalación posibles (Figura 10):

Ⓐ ARGUS conectado a la red constantemente: ARGUS vigila continuamente el área asignada.

③ ARGUS combinado con un conmutador: Según la posición del interruptor, funciona en modo de iluminación constante o en modo automático.

☑ ARGUS combinado con un contacto n.c.: ARGUS siempre listo para el funcionamiento. Pulsando una tecla loreve interrupción de tensión de 2-3 el se enciende el ARGUS para el tiempo ajustado. Cualquier movimiento adicional prolonga la duración de la conexión.

Montaje del cabezal del sensor ARGUS

© ARGUS en paralelo:

Varios ARGUS pueden conectar un grupo de lámparas, si no se excede la potencia de encendido máxima de un dispositivo. Para ello, debe reducir la sensibilidad de los dispositivos. La formación de grupos grandes de dispositivos con más de cuatro ARGUS no es recomendable desde el punto de vista técnico ni funcional.

© ARGUS combinado con un interruptor doble:

Según la posición del interruptor, funciona en modo manual, en modo automático, o está apagado. En la posición A la lámpara se conecta mediante el ARGUS (automático) y en la posición B está encendido constantemente (manual).

⑤ ARGUS en paralelo con un minutero de escalera:

El ARGUS o el automático de escalera encienden las lámparas durante un tiempo determinado.

Montaje del cabezal del sensor ARGUS

① Coloque los dos ajustadores del cabezal del sensor ARGUS (Figura 14) en el modo de comprobación de funcionamiento (para la explicación, véase el apartado siguiente).
i Indicación: Primero, introduzca hasta el fondo las caperuzas de cierre en los orificios de los tornillos una vez efectuados todos los ajustes, ya que durante el desmontaje pueden resultar dañados.
② Coloque el cabezal del sensor ARGUS sobre la unidad de conexión y sujételo con los dos tornillos suministrados (Figura 12).

Puesta en funcionamiento del ARGUS

Comportamiento del ARGUS 360 al establecer la tensión de alimentación:

Una vez conectada la tensión de alimentación, el ARGUS 360 ejecuta una comprobación de funcionamiento durante aprox. 10 s. Durante la comprobación, enciende los consumos conectados y, al final, los vuelve a desconectar. El indicador de funcionamiento (Figura 15) se ilumina durante aprox. 10 s.

29

Puesta en funcionamiento del ARGUS

Utilización de elementos de control:

La sensibilidad y la duración de la conexión se ajustan en los elementos de control del ARGUS 360, situados en el interior del cabezal del sensor (Figura 14):

Ⓐ Ajuste del umbral de luminosidad
⑧ Ajuste de la duración de conexión
© Indicador de funcionamiento: se ilumina cada vez que se detecta un movimiento
© Sensor de luminosidad: no puede taparse

Ejecución de la comprobación de funcionamiento, ajuste de la duración de conexión y del umbral de luminosidad

Para poder efectuar los ajustes, debe desmontar el cabezal del sensor ARGUS de la parte superior del ARGUS y volver a montarla después del ajuste.

① Ajuste el umbral de luminosidad (Figura 14④) a modo diurno (icono sol/tope derecho).
② Ajuste la duración de conexión (Figura 14③) a 1 s (tope izquierdo).

Ahora, el ARGUS 360 se enciende durante 1 s cada vez que detecta un movimiento independientemente de la luminosidad del entorno.

③ Camine para comprobar si el ARGUS 360 y los consumos conectados funcionar.
④ Ponga el ajustador Ⓐ en el umbral de luminosidad deseado.

Ahora, el ARGUS 360 vuelve a reaccionar en función de la luminosidad. El umbral de luminosidad determina a partir de qué luminosidad del entorno debe reaccionar el ARGUS 360 al detectar un movimiento.

⑤ Vuelva a caminar para comprobar si la iluminación se enciende en el umbral de luminosidad ajustado.

Si todo funciona como deseaba:
⑥ Ponga la duración de conexión deseada en el ajustador (B):

30

Puesta en funcionamiento del ARGUS

Ajuste del umbral de luminosidad:

Aquí (Figura 14(A)) se puede ajustar de forma continua a partir de qué grado de luminosidad del entorno los movimientos se consideran como tales y cuándo ha de producirse la conexión.

① Ajuste del umbral de luminosidad (Figura 15):

- Tope derecho (icono sol): funcionamiento diurno y nocturno (aprox. 1000 Lux): se reconocen todos los movimientos en el área de cobertura, independientemente de la luminosidad exterior.

- Tope izquierdo (icono lunal): modo nocturno (blanco polar: aprox. 3 Lux, marrón: aprox. 5 Lux), sólo se detectan movimientos en la oscuridad.

Ajuste de la duración de la conexión:

Aquí (Figura 161) puede ajustar en 6 etapas la duración de conexión deseada de los consumos conectados al ARGUS. Si el ARGUS 360 detecta un movimiento, el consumo se enciende y permanece encendido hasta que haya transcurrido el tiempo programado. La duración de conexión se reinicia cada vez que se detecta un movimiento.

i Indicación: El ARGUS 360 ignora el interruptor crepuscular después de que se conecta el consumo. Si el detector de movimiento no se apaga, puede que se deba a que el ARGUS detecta constantemente movimiento y que, por tanto, la duración de conexión se reinicia constantemente.

① Ajuste de la duración de conexión:

- Tope izquierdo: duración de conexión aprox. 1 s

- Tope derecho: duración de conexión aprox. 8 min

Datos técnicos

Datos técnicos

Atención: El dispositivo sólo funciona con tensiones de alimentación senoidales. Los dimmers de corte de fase ascendente o los rectificadores con curvas de tensión rectangulares o trapezoidales dañan el aparato.

Tensión de alimentación: 230 V CA ±10%, 50 Hz.

Corriente de conmutación

máx.: 16 A, 230 V CA, cos φ = 0.6

Potencia de conexión

Lámparas

incandescentes

de 230 V CA: máx. 3000 W

Lámparas halógenas

de 230 V CA: máx. 2500 W

Carga capacitiva: máx. 140 μF

Consumo propio: < 1 W

Ángulo de cobertura: 360°

Altura de montaje: min. 1,7 m, recomendado 2,5 m

Alcance: Profundidad 16 m hacia adelante + 14 m

hacia atras

Ancho 20 m

N° de niveles: 7

N° de zonas:

Sensor de luminosidad

124 con 496 segmentos de conexión

ajustable de forma continua,

564419: aprox. 3–1000 Lux,

564415: aprox. 5–1000 Lux

Duración de conexión

ajustable en 6 etapas, aprox. 1 s - aprox. 8

min

IP 55

Tipo de protección:

necesario

Conductor neutro:

Directivas CE: directiva de baja tensión 73/23/CEE.

directiva EMV 89/336/CEE

Datos técnicos
