MANUALE UTENTE Argus 360 Merten

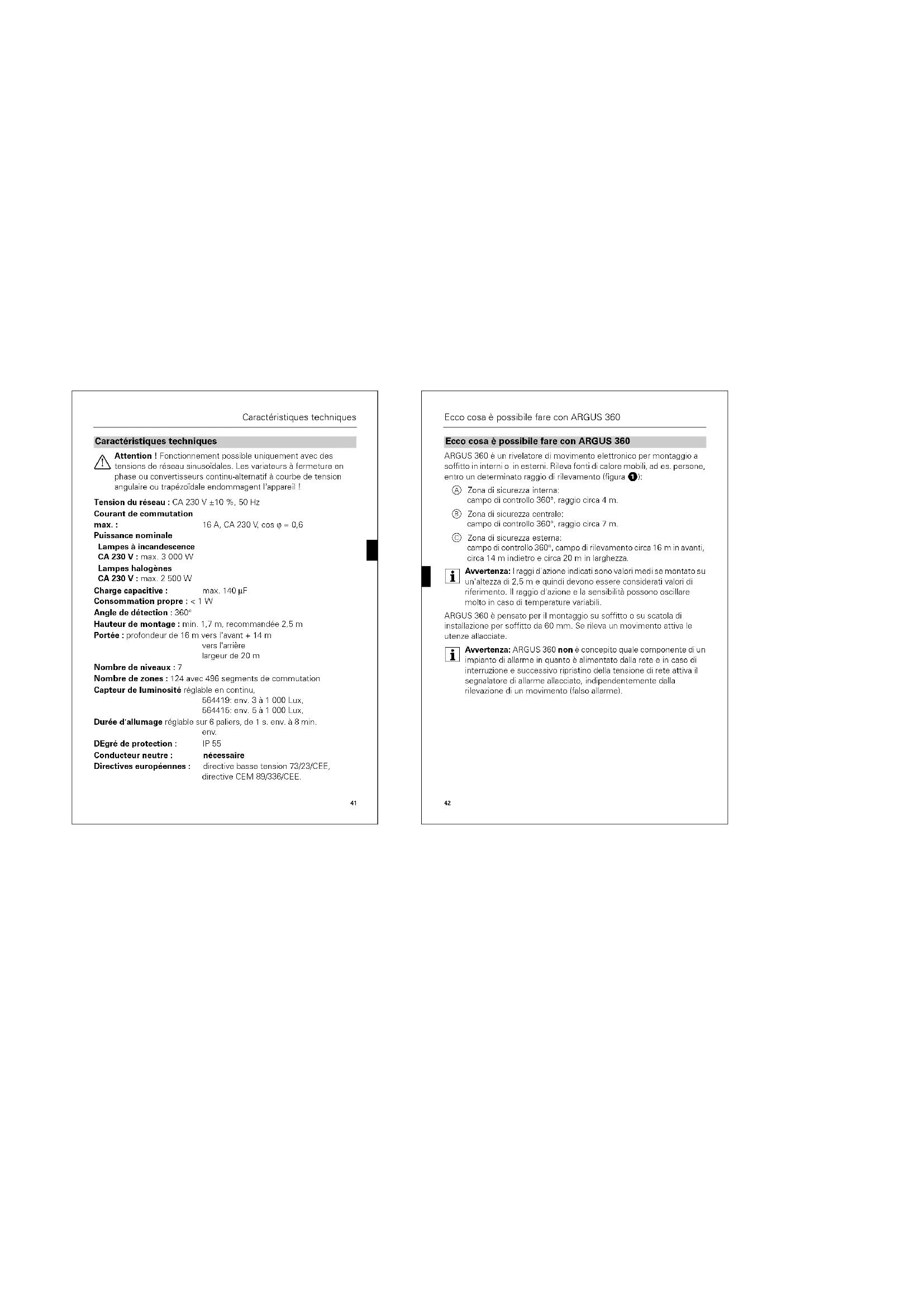

Ecco cosa è possibile fare con ARGUS 360

Ecco cosa è possibile fare con ARGUS 360

ARGUS 360 è un rivelatore di movimento elettronico per montaggio a soffitto in interni o in esterni. Rileva fonti di calore mobili, ad es. persone, entro un determinato raggio di rilevamento (figura 1):

Ⓐ Zona di sicurezza interna: campo di controllo 360°, raggio circa 4 m.
③ Zona di sicurezza centrale: campo di controllo 360°, raggio circa 7 m.

© Zona di sicurezza esterna: campo di controllo 360°, campo di rilevamento circa 16 m in avanti, circa 14 m indietro e circa 20 m in larghezza.

i Avvertenza: I raggi d'azione indicati sono valori medi se montato su un'altezza di 2,5 m e quindi devono essere considerati valori di riferimento. Il raggio d'azione e la sensibilità possono oscillare molto in caso di temperature variabili.

ARGUS 360 è pensato per il montaggio su soffitto o su scatola di installazione per soffitto da 60 mm. Se rileva un movimento attiva le utenze allacciate.

i Avvertenza: ARGUS 360 non è concepito quale componente di un impianto di allarme in quanto è alimentato dalla rete e in caso di interruzione e successivo ripristino della tensione di rete attiva il segnalatore di allarme allacciato, indipendentemente dalla rilevazione di un movimento (falso allarme).

42

Come scegliere il luogo di installazione

Come scegliere il luogo di installazione

• Montare ARGUS 360 alla parete in modo che il campo desiderato venga sorvegliato in modo ottimale. Montare ARGUS 360 il più lateralmente possibile rispetto alla direzione di marcia (figura 2).
• Altezza di installazione: 2-3 m, ottimale 2,5 m (figura ③④).
• I rivelatori di movimento rilevano la presenza di tutti gli oggetti che irradiano calore. Scegliere perciò il luogo di installazione in modo tale da evitare il rilevamento di fonti di calore indesiderate. Rispettare una distanza minima di almeno 5 m (figura 3⑧).
• Montare l'illuminazione da commutare al di sopra e non al di sotto di ARGUS 360 (figura 3©).
• ARGUS 360 ha il grado di protezione IP 55 ed è quindi adatto anche per l'esterno. Al fine di evitare l'attivazione dell'illuminazione a causa di influssi ambientari, collocare ARGUS in un luogo protetto da pioggia e da luce solare diretta lad es, le gocce di pioggia, che cadono sulla lente, possono causare la commutazione del rivelatore di movimentol (figura 4).
• In caso di montaggio di più rivelatori di movimento, fare attenzione a che i campi di rilevamento dei singoli rivelatori di movimento si intersechino (figura 5).

Per ulteriori avvertenze leggere il paragrafo "Rivelatore di movimento ARGUS" delle „Informazioni tecniche Merten".

Come installare ARGUS 360

Come installare ARGUS 360

Pericolo di mortea causa della corrente elettrica. Il montaggio e l'allacciamento di ARGUS 360 devono essere eseguiti esclusivamente da elettricisti specializzati. Attenersi alle norme in vigore.
Pericolo di mortea causa della corrente elettrica. Sulle uscite può esserci tensione anche se l'utenza è spenta. Prima di eseguire degli interventi sulle utenze allacciate, togliere la tensione attraverso il fusibile inserito a monte.
① Aprire l'apertura per l'acqua di condensa (figura 6).
② Aprire l'apertura per il passaggio dei cavi (figura 7)
③ Montare la scatola da soffitto con le viti comprese nella fornitura direttamente al soffitto (figura 8) o sulla scatola di installazione per soffitto (a 60 mm, figura 8) in modo che il campo di controllo desiderato (16 m in avanti + 14 m indietro e 20 m in larghezza) corrisponda all'iscrizione nella scatola da soffitto.

Come installare l'allacciamento elettrico

Figura 9

① Scoprire 11 mm del cavo di collegamento.
② Inserire il conduttore esterno nel morsetto „L”.
③ Inserire il conduttore neutro nel morsetto „N”.
④ Inserire il conduttore esterno attivato nel morsetto „↓”.

È ammesso un „cablaggio passante” verso altre utenze. Per rilasciare i morsetti, esercitare contemporaneamente una trazione e una rotazione sul cavo.

Come installare l'allacciamento elettrico

Avvertenza! La commutazione di carichi induttivi, come ad es. trasformatori, relè, contatori e lampade fluorescenti comporta dei picchi di tensione che possono provocare la riattivazione ("effetto luce fissa"). La commutazione parallela di un condensatore (542895) per il carico induttivo consente la riduzione di picchi di tensione.

Possibili modi di installazione (figura 10):

Ⓐ ARGUS fisso alla rete:

ARGUS sorveglia costantemente il proprio campo.

® ARGUS combinato con deviatore:

A seconda della posizione dell'interruttore si ha funzionamento a luce costante o automatico.

© ARGUS combinato con contatto di apertura:

ARGUS è sempre pronto all'uso. Premendo un tasto (breve interruzione della tensione per 2-3 sec.), ARGUS si attiva per il tempo impostato. Ogni altro movimento prolunga la durata della commutazione.

Più ARGUS possono commutare un gruppo lampade, se non viene superato il potere di apertura massimo di un apparecchio. A tal fine è necessario ridurre la sensibilità degli apparecchi. La creazione di grandi gruppi di apparecchi con oltre quattro ARGUS è svantaggiosa dal punto di vista tecnico e della funzionalità.

© ARGUS combinato con commutatore unipolare:

A seconda della posizione dell'interruttore si ha funzionamento a luce costante o automatico oppure "OFF". In posizione A la lampada viene accesa dall'ARGUS (funzionamento automatico), mentre in posizione è B costantemente in funzionamento manuale.

⑤ ARGUS in parallelo con dispositivo automatico luce scale:

Le lampade vengono commutate o dall'ARGUS o dal dispositivo automatico luce scale per un tempo determinato.

45

Come installare la testa del sensore ARGUS

Come installare la testa del sensore ARGUS

① Impostare sul test di funzionamento i due regolatori sulla testa del sensore ARGUS (figura 14, per la spiegazione vedere il seguente paragrafo).
i Avvertenza: Inserire solo al termine di tutte le operazioni di impostazione i cappucci di chiusura sui fori delle viti, poiché potrebbero danneggiarsi nello smontaggio.
② Applicare la testa del sensore ARGUS alla scatola di allacciamento e fissarla con le due viti comprese nella fornitura (figura 12).

Messa in funzione di ARGUS

Comportamento di ARGUS 360 in caso di applicazione della tensione di rete

Dopo l'inserimento della tensione di rete ARGUS 360 effettua un test di funzionamento della durata di circa 10 sec. Nel corso del test, ARGUS attiva e al termine disattiva l'utenza allacciata. L'indicatore di funzionamento (figura 13) si illumina per circa 10 sec.

Utilizzo degli elementi di comando

L'impostazione della sensibilità e della durata della commutazione avviene mediante gli elementi di comando di ARGUS 360 che si trovano sul lato interno della testa del sensore (figura 14):

Ⓐ Impostazione della soglia di luminosità
⑧ Impostazione della durata della commutazione
© Indicatore di funzionamento: si illumina ad ogni movimento rilevato
© Sensore di luminosità: non deve essere coperto

46

Messa in funzione di ARGUS

Esecuzione del test di funzionamento, impostazione durata della commutazione e della soglia di luminosità

Per poter eseguire le impostazioni, è necessario smontare la testa del sensore ARGUS dalla parte superiore dell'ARGUS e quindi rimontarla al termine delle impostazioni.

① Impostare la soglia di luminosità (figura 14(A)) sul funzionamento diurno (simbolo del sole / battuta di arresto a destra).
② Impostare la durata della commutazione (figura 14③) su 1 sec. (battuta di arresto a sinistra).

ARGUS 360 ora si attiva ad ogni movimento per la durata di 1 sec., indipendentemente dalla luminosità dell'ambiente.

③ Effettuare delle prove di movimento per verificare la funzionalità di ARGUS 360 e delle utenze collegate.

④ Impostare il regolatore ⑤ sulla soglia di luminosità desiderata. Ora ARGUS 360 reagisce di nuovo in funzione della luminosità. La soglia di luminosità determina da quale grado di luminosità dell'ambiente ARGUS 360 deve reagire al movimento.

⑤ Effettuare nuovamente le prove di movimento per verificare se l'illuminazione si accende alla soglia di luminosità impostata.

Se tutto funziona come desiderato:

⑥ Impostare la durata della commutazione desiderata sul regolatore Ⓗ.

Messa in funzione di ARGUS

Impostazione della soglia di luminosità

Oui (figura 14④) è possibile regolare a partire da quale grado di luminosità dell'ambiente i movimenti vanno registrati come tali con conseguente attivazione del rilevatore.

① Impostazione della soglia di luminosità (figura 15):

• Battura di arresto a destra (simbolo del sole): funzionamento diurno e notturno (circa 1000 lux), vengono captati tutti i movimenti all'interno del campo di rilevamento, indipendentemente dalla luminosità esterna.
• Battura di arresto a sinistra (simbolo della luna): funzionamento notturno: circa 3 Lux, marrone scuro: circa 5 lux), i movimenti vengono rilevati solo nell'oscurità.

Impostazione della durata della commutazione

È qui possibile (figura 15) impostare in 6 diversi livelli, per quanto tempo l'utenza collegata ad ARGUS deve rimanere accesa. Se ARGUS 360 rileva un movimento, l'utenza viene attivata e resta accesa per tutta la durata del tempo impostato. Ad ogni movimento registrato, la durata di commutazione riparte da capo.

i Avvertenza: Dopo l'attivazione dell'utenza, ARGUS 360 ignora l'interruttore crepuscolare. Quando il rivelatore di movimento non commuta, è probabile che ciò sia dovuto al continuo rilevamento da parte di ARGUS di nuovi movimenti, per cui la durata della commutazione ricomincia sempre da capo.
① Impostazione della durata della commutazione

- Battuta di arresto a sinistra: durata di attivazione circa 1 sec.

- Battuta di arresto a destra: durata di attivazione circa 8 min.

Dati tecnici

Dati tecnici

Attenzione! Funzionamento possibile solo con tensioni di rete sinusoidali. I dimmer con ritardo di fase o gli invertitori con alimentazione di tensione rettangolare o trapezoidale danneggiano l'apparecchio!

Tensione di rete: AC 230 V ±10%, 50 Hz.

Tensione max. di

attivazione: 16 A, AC 230 V, cos φ = 0,6

Potenza nominale

lampade a incandescenza

AC 230 V: max. 3000 W

lampade alogene

AC 230 V: max. 2500 W

Consumo proprio: < 1 W

Angolo di rilevamento: 360°

Altezza di installazione: almeno 1,7 m, consigliata 2,5 m

Raggio d'azione: profondità 16 m in avanti + 14 m indietro

larghezza 20 m

Numero dei livelli: 7

Numero delle zone: 124 con 496 settori

Sensore di luminosità regolabile in continuo,

commutazione regolabile in 6 livelli, da circa 1 sec a 8 min

Tipo di protezione: IP 55

Conduttore neutro: necessario

Direttive CE: direttiva sulla bassa tensione

direttiva sulla compatibilità

elettromagnetica 89/336/CEE

49
