Tipo di prodotto	Rivelatore di movimento a infrarossi passivo
Marca	Merten
Modello	Argus 110 Basic
Alimentazione	CA 230 V ±10%, 50 Hz
Consumo proprio	< 1 W
Corrente di commutazione max.	16 A, CA 230 V, cos φ = 1
Potenza nominale (lampade a incandescenza)	max. 2000 W
Potenza nominale (lampade alogene)	max. 1200 W
Potenza nominale (tubi fluorescenti)	max. 1200 W (non compensati)
Carico capacitivo max.	35 µF
Angolo di rilevamento	110° (orizzontale)
Portata massima	12 m
Zona di rilevamento	360° (perimetro interno), 110° (perimetro medio/esterno)
Numero di zone di rilevamento	92 zone con 368 segmenti di commutazione
Altezza di montaggio consigliata	2,5 m (tra 2 m e 3 m)
Altezza di montaggio minima	1,7 m
Regolazione della soglia di luminosità	Continua da 3 a 1000 lux
Durata di accensione regolabile	da 1 s a 8 min (6 livelli)
Grado di protezione	IP 55 (per angolo di inclinazione tra 15° e 90°)
Temperatura di funzionamento	Non specificata nel manuale, stima da -20°C a +50°C
Dimensioni (circa)	Non specificate, stima diametro 120 mm, altezza 100 mm
Peso (circa)	Non specificato, stima 200 g
Materiale della custodia	Plastica resistente ai raggi UV (non specificato esplicitamente)
Installazione	A parete o a soffitto, con scatola di collegamento a parete
Manutenzione	Pulire la lente con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Sicurezza	Installazione da parte di un elettricista qualificato; rispettare le norme vigenti; protezione tramite interruttore automatico 16 A
Pezzi di ricambio / riparabilità	Segmenti di mascheratura forniti; staffa di montaggio opzionale (rif. 5652917..92/.93); riparazione da parte di un professionista

Domande frequenti - Argus 110 Basic Merten

Qual è la portata massima dell'Argus 110 Basic?

La portata massima è di 12 metri nel perimetro esterno, con un angolo di rilevamento di 110°.

Come regolare la durata di accensione?

Utilizzare il pulsante rotante « Durata di accensione » sotto il coperchio. Ruotarlo verso sinistra per una durata minima (1 secondo) o verso destra per un massimo di 8 minuti (6 livelli).

Come mascherare alcune zone per evitare falsi rilevamenti?

Utilizzare i segmenti di mascheratura forniti. Posizionarli esattamente sulle zone della testa di rilevamento da mascherare (contrassegnate da una « X ») e premere saldamente. Attenzione a non coprire il sensore di luminosità situato nella parte anteriore.

Quale altezza di montaggio è consigliata?

L'altezza ottimale è di 2,5 metri. L'installazione è possibile tra 2 m e 3 m su una superficie solida e piana.

Posso utilizzare l'Argus 110 Basic all'esterno?

Sì, grazie al grado di protezione IP 55 (per un angolo di inclinazione tra 15° e 90°). Evitare tuttavia l'esposizione diretta alla pioggia o al sole per limitare i falsi rilevamenti.

Come installare più rilevatori Argus insieme?

È possibile collegare in parallelo fino a quattro dispositivi per comandare lo stesso gruppo di lampade, a condizione di non superare la potenza massima di ciascun dispositivo e di ridurre la sensibilità.

Cosa fare se l'illuminazione rimane accesa permanentemente?

Ciò può essere dovuto a un rilevamento continuo di movimenti (ad es. alberi agitati). Provare a mascherare le zone disturbanti con i segmenti, o ridurre la sensibilità. Verificare anche che la durata di accensione non sia regolata al massimo.

Qual è il consumo elettrico dell'Argus 110 Basic?

Il consumo proprio è inferiore a 1 watt, il che lo rende molto economico in standby.

Posso collegare lampade LED?

Sì, ma rispettare la potenza massima indicata per i carichi capacitivi (max. 35 µF). Per le LED, verificare la corrente di spunto e utilizzare eventualmente un condensatore in parallelo.

Come effettuare un test di funzionamento?

Impostare la soglia di luminosità su « giorno » (finecorsa destra) e la durata di accensione su 1 secondo (finecorsa sinistra). Orientare la testa di rilevamento verso la zona da sorvegliare, quindi camminare nella zona per verificare che la lampada si accenda.

MANUALE UTENTE Argus 110 Basic Merten

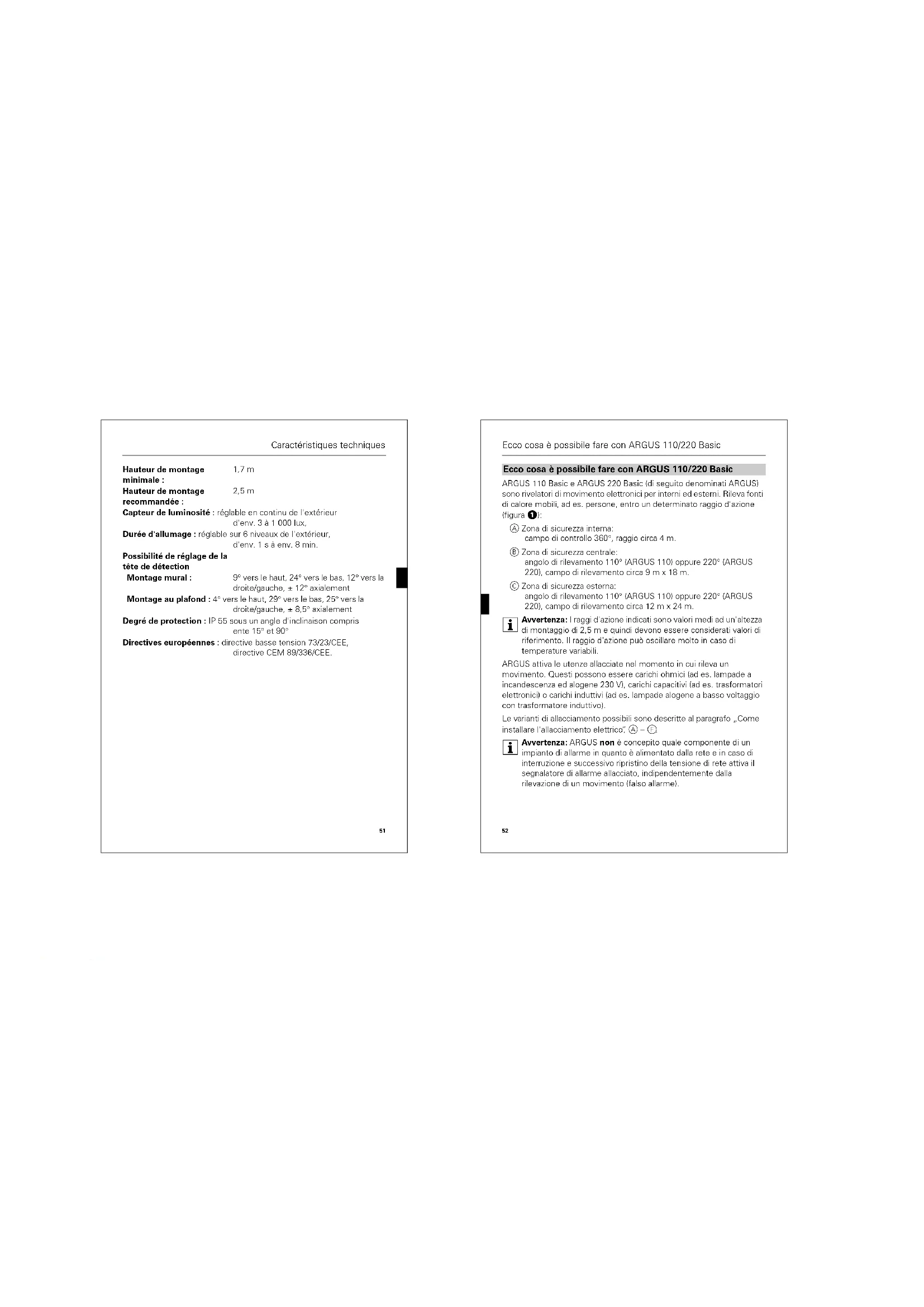

Ecco cosa è possibile fare con ARGUS 110/220 Basic

ARGUS 110 Basic e ARGUS 220 Basic (di seguito denominati ARGUS) sono rivelatori di movimento elettronici per interni ed esterni. Rilevano fonti di calore mobili, ad es. persone, entro un determinato raggio d'azione. Figura 1:

Zona di sicurezza interna.

Campo di controllo 360°, raggio circa 4 m.

Zone di sicurezza centrale

Angolo di rilevamento 110° (ARGUS 110) oppure 220° (ARGUS 220), campo di rilevamento circa 9 m x 18 m

Zona di sicurezza esterna:

Angolo di rilevamento 110° (ARGUS 110) oppure 220° (ARGUS 220), campo di rilevamento circa 12 m x 24 m.

Avvertenza: I raggi d'azione indicati sono valori medi ad un'altezza di montaggio di 2,5 m e quindi devono essere considerati valori di riferimento. Il raggio d'azione può oscillare molto in caso di temperature variabili.

ARGUS attiva le utenze allacciate nel momento in cui rileva un movimento. Queste possono essere carichi ohmici (ad es. lampade a incandescenza e alogene 230 V), carichi capacitivi (ad es. trasformatori elettronici) o carichi induttivi (ad es. lampade alogene a basso voltaggio con trasformatore induttivo).

Le varianti di allacciamenti possibili sono descritte al paragrafo "Come installare" (allacciamento elettrico).

Avvertenza: ARGUS non è concepito quale componente di un impianto di allarme in quanto è alimentato alla rete e in caso di interruzione e successivo ripristino della tensione di rete attiva il segnalatore di allarme allacciato, indipendentemente dalla rilevazione di un movimento (falso allarme).

Come scegliere il luogo di installazione

Come scegliere il luogo di installazione

Figura 2

Altezza di montaggio: tra 2 m e 3 m, ottimale 2,5 m, su base piana e fissa. Distanza da fonti di disturbo ottico: circa 5-6 m. Se la lampada commutata si trova nel campo di rilevamento di ARGUS, la distanza minima tra ARGUS e la lampada dovrebbe essere almeno 5 m. Non montare la lampada di lato, bensì al di sopra di ARGUS. Altrimenti utilizzate i segmenti per limitare il raggio d'azione (vedere paragrafo "Come limitare i singoli campi").

Per ottenere una rilevazione di movimento ottimale, montare ARGUS lateralmente rispetto alla direzione di marcia (figura ①).

ARGUS ha il grado di protezione IP 55 ed è quindi adatto anche agli esterni. Al fine di evitare l'attivazione dell'illuminazione a causa di influssi ambientali, si consiglia di collocare ARGUS in un luogo protetto da pioggia e da luce solare diretta (ad es. gocce di pioggia che cadono sulla lente possono causare la commutazione del rivelatore di movimento) (figura

4

Per ulteriori avvertenze leggere il paragrafo "Rivelatore di movimento ARGUS" delle "Informazioni tecniche Merten".

Come installare ARGUS

Pericolo di morte a causa della corrente elettrica.

Il montaggio e l'allacciamento di ARGUS devono essere eseguiti esclusivamente da elettricisti specializzati. Attenersi alle norme in vigore.

Attenzione: In caso di montaggio errato può entrare acqua all'interno di ARGUS e danneggiarlo. Montare ARGUS sempre con la sfera rivolta verso il basso.

53

Come installare ARGUS

Montaggio di più ARGUS

Per assicurare una sorveglianza completa, posizionare i singoli rivelatori di movimento in modo da ottenere un'intersezione dei loro percorsi del raggio (figura 6).

Montaggio a soffitto di ARGUS

Figura 6

Per il montaggio a soffitto, ruotare come segue la testa del sensore. Si scambia il senso di rotazione alle battute di fine corsa:

• ruotare verso l'alto la testa del sensore fino alla battuta d'arresto (2)
• ruotare in senso orario la testa del sensore fino alla battuta d'arresto

B.

• allineare la testa del sensore (C).

Attenzione: in caso di montaggio errato, l'acqua di condensa può danneggiare ARGUS.

In caso di soffitti inclinati, montare ARGUS sempre solo con la sonda verso il basso, in modo da consentire il deflusso della condensa. Montare ARGUS con un angolo di inclinazione compreso tra 15° e 90°; in caso contrario, il grado di protezione IP 55 non è più garantito.

Montaggio di ARGUS su angoli interni/esterni o tubi fissi

Figura 7: Con il supporto di montaggio art. n. 565291/.92/.93 è possibile fissare ARGUS su angoli interni/esterni o su tubi fissi. Il cavo di collegamento viene fatto passare nell'apparecchio da dietro attraverso il supporto di montaggio.

Montaggio di ARGUS su scatola di allacciamento da parete

Figura 8

Per infilare dal retro nell'apparecchio un cavo di allacciamento proveniente dall'alto, applicare sulla scatola di collegamento da parete i quattro distanziatori compresi nella fornitura.

54

Come installare l'allacciamento elettrico

Introduire il cavo di collegamento:

da dietro:

• Spingere l'isolatore passante in gomma (A) compreso nella fornitura, sul cavo di collegamento scoperto.

da sotto

• Tagliare l'inserto in gomma a seconda del diametro del cavo.
• Inserire l'inserto in gomma nella scatola di allacciamento da parete. Far passare il cavo di collegamento. Montare la scatola di allacciamento da parete con le viti comprese nella fornitura.

Come installare l'allacciamento elettrico

Avvertenza: Proteggere ARGUS mediante un interruttore automatico da 16 A. Figura 9. Scoprire 14 mm del cavo di collegamento. 2. Inserire il conduttore esterno nel morsetto L. 3. Inserire il conduttore neutro nel morsetto "N". 4. Inserire il conduttore esterno alternativo nel morsetto. È ammesso un "cablaggio passante" verso altre utenze. Avvertenza! La commutazione di carichi induttivi, come ad es. trasformatori, relè, contattori e lampade fluorescenti, comporta dei picchi di tensione che possono provocare l'attivazione (effetto luce fissa). La commutazione parallela di un condensatore (542895) per il carico induttivo consente di ridurre i picchi di tensione.

55

Come installare l'allacciamento elettrico

Possibili modi di installazione (figura 9):

ARGUS fisso alla rete: ARGUS sorveglia costantemente il proprio campo. ARGUS combinato con deviatore: A seconda della posizione dell'interruttore si ha funzionamento a luce costante o automatico. ARGUS combinato con contatto di apertura: ARGUS è sempre pronto all'uso. Premendo un tasto si ha una breve interruzione della tensione per 2-3 sec., ARGUS si attiva per il tempo impostato. Ogni altro movimento prolunga la durata della commutazione. ARGUS in parallelo: Più ARGUS possono commutare un gruppo di lampade, se non viene superato il potere di apertura massimo di un apparecchio. A tal fine è necessario ridurre la sensibilità degli apparecchi. La creazione di grandi gruppi di apparecchi con altre quattro ARGUS è svantaggiosa dal punto di vista tecnico e della funzionalità. ARGUS combinato con commutatore unipolare: A seconda della posizione dell'interruttore si ha funzionamento a luce costante o automatico oppure "OFF". In posizione A la lampada è accesa dall'ARGUS (funzionamento automatico), nella posizione B è costantemente in funzionamento manuale. ARGUS in parallelo con dispositivo automatico luce scale: Le lampade vengono commutate o dall'ARGUS o dal dispositivo automatico luce scale per un tempo determinato.

56

Come installare la parte superiore di ARGUS

Come installare la parte superiore di ARGUS

Figura 10

① Applicare la parte superiore di ARGUS sulla scatola di allacciamento e fissarla con due viti comprese nella fornitura (figura 8). Il collegamento elettrico tra la morsettiera e le spine si crea automaticamente stringendo le viti. ② Applicare la piastra di copertura in corrispondenza delle marcature laterali e spingerla verso il basso (K).

Messa in funzione di ARGUS

Figura 10

① Attivazione della tensione di alimentazione. L'utenza si accende per circa 10 sec. o per il tempo impostato. L'indicatore di funzionamento si illumina per circa 10 sec.

Utilizzo degli elementi di lavoro

Tutte le impostazioni quali sensibilità o durata della commutazione vengono eseguite mediante gli elementi di lavoro di ARGUS, che si trovano proiettati sulla piastra di copertura. Per aprire: ① spingere la piastra di copertura verso l'alto fino alla battuta d'arresto percepibile (circa 5 mm) e staccarla.

Elementi di comando e visualizzazione di ARGUS

Figura 12

Indicatore di funzionamento: si illumina ad ogni movimento rilevato. Sensore luminosità: non deve essere coperto. ① Impostazione della soglia di luminosità. ② Impostazione della durata della commutazione.

57

Messa in funzione di ARGUS

Impostazione di ARGUS per il test di funzionamento

① Impostare la soglia di luminosità (figura 10) sul funzionamento diurno / sole (battuta di arresto a destra). ② Impostare la durata della commutazione (figura 2) su 1 sec. (battuta di arresto a sinistra).

Allineamento di ARGUS

Figura 1: Allineare la testa del sensore sul campo da sorvegliare (cambiare il senso di rotazione alle battute o fine corsa). ② Entrare dal margine nel campo di controllo (figura 3) per controllare se ARGUS commuta come desiderato l'utenza e l'indicatore di funzionamento.

Impostazione della soglia di luminosità

Qui (figura 16) è possibile regolare a partire da quale grado di luminosità dell'ambiente i movimenti devono essere registrati come tali con conseguente attivazione del rilevatore. ⊕ Impostazione della soglia di luminosità (figura 14)

-Battuta di arresto a destra (simbolo del sole): funzionamento diurno e notturno circa 1000 lux, vengono captati tutti i movimenti all'interno del campo di rilevamento, indipendentemente dalla luminosità esterna. Battuta di arresto a sinistra (simbolo della luna): funzionamento notturno circa 3 lux, i movimenti vengono rilevati solo nell'oscurità.

Impostazione della durata della commutazione

Qui è possibile (figura ①) impostare per quanto tempo l'utenza collegata ad ARGUS deve rimanere accesa. Se ARGUS rileva un movimento, l'utenza viene attivata e resta accesa per tutta la durata del tempo impostato. Ad ogni movimento registrato, la durata di commutazione riparte da capo.

58

Come limitare i singoli campi

Avvertenza: Dopo l'attivazione dell'illuminazione, ARGUS ignora l'interruttore crepuscolare. Quando il rivelatore di movimento non commuta, è probabile che ciò sia dovuto al continuo rilevamento da parte di ARGUS di nuovi movimenti, per cui la durata della commutazione ricomincia sempre da capo. ① Impostazione della durata della commutazione (figura 16):

-Battuta di arresto a sinistra: durata di attivazione circa 1 sec.

Battuta di arresto a destra: durata di attivazione circa 8 min.

Come limitare i singoli campi

Se nel campo di rilevamento di ARGUS si trovano delle fonti di disturbo come ad es. alberi, siepi o fonti luminose, che determinano la commutazione indesiderata dell'utenza, è possibile limitare questi disturbi applicando i segmenti compresi nella fornitura (figura 10):

Applicare i segmenti esattamente in corrispondenza dei campi della testa del sensore (A), che devono essere esclusi da sorveglianza, e fissarli alla lista del sensore (B). Avvertenza: Il sensore crepuscolare è nel campo frontale e non deve venire coperto da alcun segmento, in caso contrario si riduce la sensibilità alla luce.

59

Dati tecnici

Dati tecnici

Attenzione! Funzionamento possibile solo con tensioni di rete sinusoidali; il dimmer con controllo di fase o gli inverter con alimentazione di tensione rettangolare o trapezoidale danneggiano l'apparecchio!

Tensione di rete: AC 230 V ±10%, 50 Hz

Proteggere ARGUS mediante un

interruttore automatico da 16 A.

16A, AC 230V, cos φ = 1

Tensione max. di

attivazione:

Potenza nominale:

Lampade a incandescenza max. 2000 W

AC 230 V:

Lampade alogene max. 1200 W

AC 230 V:

Lampade fluorescenti

AC 230V: max. 1200 W, senza compensazione

Consumo proprio: < 1 W

Morsetti di allacciamento: per conduttori rigidi 2x1.5 mm² o 2 x 2.5 mm², lunghezza di spelatura 14 mm

mm², lunghezza di spelatura 14 mm

Diametro esterno di un

cavo: max. 14.5 mm

Campo di controllo: 110° (Argus 110)/220° (Argus 220)

Raggio d'azione: max. 12 m

Numero dei livelli: 7

Numero delle zone: ARGUS 110: 92 zone con

368 settori

ARGUS 220: 112 zone con

448 settori

Altezza di montaggio

minima:

60

Dati tecnici

Altezza di montaggio

consigliata:

Sensore di luminosità:

Durata della

commutazione:

Possibilità di regolazione

della testa del sensore

Montaggio a parete: 9° su, 24° giu, 12° destra/sinistra, ± 12° assiale

Montaggio a soffitto: 4° su, 29° giu, 25° destra/ sinistra, ± 8.5° assiale

Tipo di protezione: IP 55 ad un angolo di inclinazione da 15° a 90°

Direttive CE: direttiva sulla bassa tensione 73/23/CEE,

direttiva sulla compatibilità

elettromagnetica 89/336/CEE

Questo può essere utilizzato con ARGUS 110/220 Basic

Questo può essere utilizzato con ARGUS 110/220 Basic
