Argus 110 Basic - Détecteur de mouvements Merten - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements infrarouge passif
Marque	Merten
Modèle	Argus 110 Basic
Alimentation	CA 230 V ±10 %, 50 Hz
Consommation propre	< 1 W
Courant de commutation max.	16 A, CA 230 V, cos φ = 1
Puissance nominale (lampes à incandescence)	max. 2000 W
Puissance nominale (lampes halogènes)	max. 1200 W
Puissance nominale (tubes fluorescents)	max. 1200 W (non compensés)
Charge capacitive max.	35 µF
Angle de détection	110° (horizontal)
Portée maximale	12 m
Zone de détection	360° (périmètre intérieur), 110° (périmètre médian/extérieur)
Nombre de zones de détection	92 zones avec 368 segments de commutation
Hauteur de montage recommandée	2,5 m (entre 2 m et 3 m)
Hauteur de montage minimale	1,7 m
Réglage du seuil de luminosité	Continu de 3 à 1000 lux
Durée d'allumage réglable	de 1 s à 8 min (6 niveaux)
Indice de protection	IP 55 (pour angle d'inclinaison entre 15° et 90°)
Température de fonctionnement	Non spécifiée dans la notice, estimation -20°C à +50°C
Dimensions (approx.)	Non spécifiées, estimation diamètre 120 mm, hauteur 100 mm
Poids (approx.)	Non spécifié, estimation 200 g
Matériau du boîtier	Plastique résistant aux UV (non spécifié explicitement)
Installation	Murale ou au plafond, avec boîtier de raccordement mural
Entretien	Nettoyer la lentille avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Installation par un électricien qualifié ; respecter les normes en vigueur ; protection par disjoncteur 16 A
Pièces détachées / réparabilité	Segments de masquage fournis ; équerre de montage en option (réf. 5652917..92/.93) ; réparation par un professionnel

FOIRE AUX QUESTIONS - Argus 110 Basic Merten

Quelle est la portée maximale de l'Argus 110 Basic ?

La portée maximale est de 12 mètres dans le périmètre extérieur, avec un angle de détection de 110°.

Comment régler la durée d'allumage ?

Utilisez le bouton rotatif « Durée d'allumage » sous le capot. Tournez-le vers la gauche pour une durée minimale (1 seconde) ou vers la droite pour un maximum de 8 minutes (6 niveaux).

Comment masquer certaines zones pour éviter les fausses détections ?

Utilisez les segments de masquage fournis. Placez-les exactement sur les zones de la tête de détection à masquer (repérées par un « X ») et appuyez fermement. Attention à ne pas recouvrir le capteur de luminosité situé à l'avant.

Quelle hauteur de montage est recommandée ?

La hauteur optimale est de 2,5 mètres. L'installation est possible entre 2 m et 3 m sur une surface solide et plane.

Puis-je utiliser l'Argus 110 Basic en extérieur ?

Oui, grâce à l'indice de protection IP 55 (pour un angle d'inclinaison entre 15° et 90°). Évitez toutefois l'exposition directe à la pluie ou au soleil pour limiter les fausses détections.

Comment installer plusieurs détecteurs Argus ensemble ?

Vous pouvez monter en parallèle jusqu'à quatre appareils pour commander un même groupe de lampes, à condition de ne pas dépasser la puissance maximale de chaque appareil et de réduire la sensibilité.

Que faire si l'éclairage reste allumé en permanence ?

Cela peut être dû à une détection continue de mouvements (par ex. des arbres agités). Essayez de masquer les zones perturbatrices avec les segments, ou réduisez la sensibilité. Vérifiez aussi que la durée d'allumage n'est pas réglée au maximum.

Quelle est la consommation électrique de l'Argus 110 Basic ?

La consommation propre est inférieure à 1 watt, ce qui le rend très économe en veille.

Puis-je connecter des lampes LED ?

Oui, mais respectez la puissance maximale indiquée pour les charges capacitives (max. 35 µF). Pour les LED, vérifiez le courant d'appel et utilisez éventuellement un condensateur en parallèle.

Comment effectuer un test de fonctionnement ?

Réglez le seuil de luminosité sur « jour » (butée droite) et la durée d'allumage sur 1 seconde (butée gauche). Orientez la tête de détection vers la zone à surveiller, puis marchez dans la zone pour vérifier que la lampe s'allume.

MODE D'EMPLOI Argus 110 Basic Merten

Notice d'utilisation 42

Istruzioni d'uso 52

Bruksanvisning 62

D

GB

NL

E

F

1

S

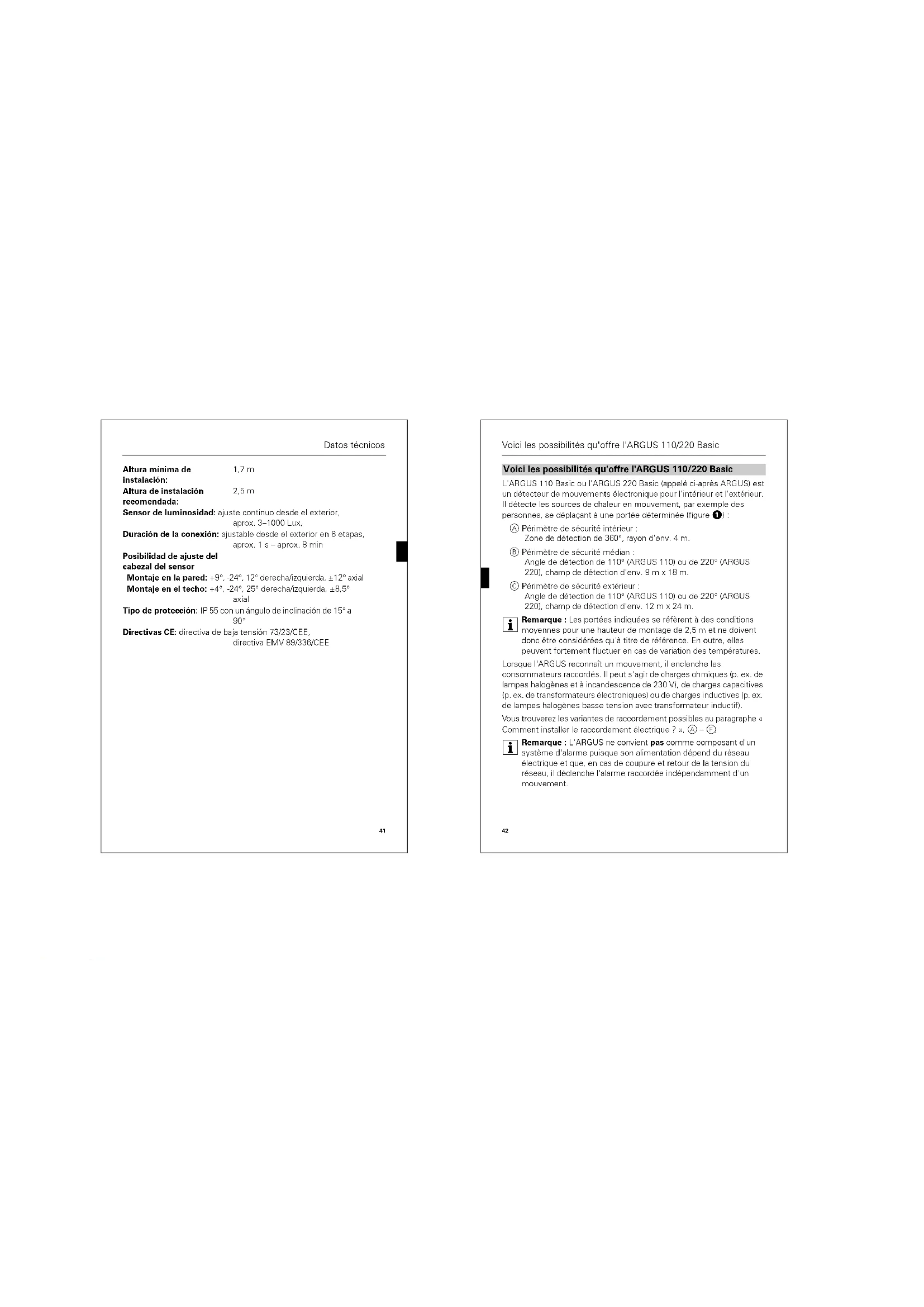

Voici les possibilités qu'offre l'ARGUS 110/220 Basic

Voici les possibilités qu'offre l'ARGUS 110/220 Basic

L'ARGUS 110 Basic ou l'ARGUS 220 Basic (appelé ci-après ARGUS) est un détecteur de mouvements électrique pour l'intérieur et l'extérieur. Il détecte les sources de chaleur en mouvement, par exemple des personnes, se déplaçant à une portée déterminée (figure 1) :

A Périmètre de sécurité intérieur

Zone de détection de 360°, rayon d'env. 4 m.

E Périmètre de sécurité médian

Angle de détection de 110° (ARGUS 110) ou de 220° (ARGUS 220), champ de détection d'env. 9 m × 18 m.

C Périmètre de sécurité extérieur

Angle de détection de 110° (ARGUS 110) ou de 220° (ARGUS 220), champ de détection d'env. 12 m × 24 m.

Remarque : Les portées indiquées se réfèrent à des conditions moyennes pour une hauteur de montage de 2,5 m et ne doivent donc être considérées qu'à titre de référence. En outre, elles peuvent fortement fluctuer en cas de variation des températures.

Lorsque l'ARGUS reconnaît un mouvement, il enclenche les consommateurs raccordés. Il peut s'agir de charges ohmiques (p. ex. de lampes halogènes et à incandescence de 230 V), de charges capacitives (p. ex. de transformateurs électroniques) ou de charges inductives (p. ex. de lampes halogènes basse tension avec transformateur inductif).

Vous trouverez les variantes de raccordement possibles au paragraphe « Comment installer le raccordement électrique ? », (A) - (F).

Remarque : L'ARGUS ne convient pas comme composant d'un système d'alarme puisque son alimentation dépend du réseau électrique et que, en cas de coupure et retour de la tension du réseau, il déclenche l'alarme raccordée indépendamment d'un mouvement.

Comment choisir un lieu de montage ?

Comment choisir un lieu de montage ?

Figure 2

Hauteur de montage : entre 2 m et 3 m, hauteur optimale de 2,5 m, sur une surface solide et plane. Écart par rapport aux sources de perturbation optiques : env. 5-6 m. Si la lampe commandée se trouve dans le champ de détection de l'ARGUS, un écart d'au moins 5 m entre l'ARGUS et la lampe doit être respecté. Montez la lampe non pas au-dessous, mais au-dessus de l'ARGUS. Sinon, utilisez les segments permettant de masquer certaines zones (voir paragraphe « Comment masquer certaines zones ? »).

Une détection optimale des mouvements est obtenue lorsque l'ARGUS est monté latéralement au sens de déplacement (figure 6).

L'ARGUS possède le degré de protection IP 56, il est donc adapté également pour l'extérieur. Afin d'éviter la mise en marche de l'éclairage par des influences environnementales, l'ARGUS devrait si possible être monté à l'abri de la pluie et de la lumière directe du soleil. Les gouttes de pluie qui coulent sur la lentille peuvent entraîner par exemple le déclenchement du détecteur de mouvements (figure 4).

Pour de plus amples informations, consultez les « Informations techniques Merten » au chapitre « Détecteurs de mouvements ARGUS ».

Comment monter l'ARGUS ?

Danger de mort dû au courant électrique. Seuls des électriciens sont autorisés à monter l'ARGUS. Respectez les directives en vigueur. Attention : en cas de montage incorrect, de l'eau peut s'infiltrer dans l'ARGUS et l'endommager. Montez toujours l'ARGUS avec la sphère positionnée vers le bas.

Comment monter l'ARGUS ?

Montage de plusieurs ARGUS :

Pour assurer une surveillance sans faille, placez les différents détecteurs de mouvements de sorte que leurs zones de détection se superposent (figure 6).

Montage de l'ARGUS au plafond :

Figure 3. Pour le montage au plafond, tournez la tête de détection comme suit : changez de direction en arrivant aux butées :

Tournez la tête de détection vers le haut jusqu'à la butée. Tournez la tête de détection dans le sens des aiguilles d'une montre jusqu'à la butée (5).

Orientation de la tête de détection

Attention : en cas de montage incorrect, de l'eau de condensation peut endommager l'ARGUS.

En cas de plafond en pente, montez l'ARGUS en positionnant toujours la sphère vers le bas, afin que l'eau de condensation puisse s'écouler. Montez l'ARGUS avec un angle d'inclinaison compris entre 15° et 90°, sinon le degré de protection IP 55 n'est plus garanti.

Montage de l'ARGUS aux coins intérieurs ou extérieurs ou sur des tuyaux fixes :

Figure 9 : à l'aide de l'équerre de montage, réf. 5652917..92/.93, vous pouvez fixer l'ARGUS au niveau de coins intérieurs ou extérieurs ou sur des tuyaux fixes. Vous pouvez alors insérer le câble de connexion par l'arrière de l'appareil, à travers l'équerre de montage.

Montage de l'ARGUS sur boîtier de raccordement mural :

Figure 8 Pour introduire un câble de connexion venant du haut à l'arrière de l'appareil, placez les quatre écarteurs fournis sur le boîtier de raccordement mural.

44

Comment installer le raccordement électrique ?

(2) Introduire le câble de connexion :

par l'arrière :

• Glisser le passe-fil en caoutchouc fourni (A) sur le câble de connexion dénudé.

par le bas.

• Couper l'insert en caoutchouc fourni en fonction de l'épaisseur du câble.
• Insérer l'insert en caoutchouc dans le boîtier de raccordement mural. Introduire le câble de connexion. Monter le boîtier de raccordement mural à l'aide des vis fournies.

Comment installer le raccordement électrique ?

Remarque : Protégez l'ARGUS à l'aide d'un disjoncteur de 16 A.

Figure 9

1 Dénuder les câbles de connexion sur 14 mm. (2) Enficher le conducteur extérieur dans la borne « L ». (3) Enficher le conducteur neutre dans la borne « N ». (4) Enficher le conducteur extérieur commandé dans la borne « ↓ ». Un « câblage de passage » vers d'autres consommateurs est autorisé. Remarque ! La commutation de charges inductives comme p. ex. des transformateurs, des relais, des contacteurs ou des lampes à tube fluorescent engendre des pics de tension qui peuvent entraîner un réenclenchement de la charge (effet de lumière permanente). Afin de réduire ces nuisances, montez un condensateur (542895) en parallèle sur la charge inductive.

45

Comment installer le raccordement électrique ?

Modes d'installation possibles (figure 9) :

ARGUS branché en permanence :

L'ARGUS surveille en permanence sa zone.

ARGUS combiné avec interrupteur à deux directions

Selon la position de l'interrupteur, on obtient le mode lumière permanente ou le mode automatique.

ARGUS combiné à un pouvoir avec contact normalement fermé :

L'ARGUS est tout prêt à fonctionner. Par une pression du

bouton (brève coupure de tension pendant 2 à 3 secondes), vous

enclenchez l'ARGUS pour une durée définie. Tout nouveau

mouvement entraîne une prolongation du temps de connexion.

ARGUS monté en parallèle :

Plusieurs ARGUS peuvent commander un groupe de lampes si la

puissance de raccordement maximale d'un appareil n'est pas

dépassée. Pour cela, vous devez réduire la sensibilité des

appareils. Pour des raisons techniques et fonctionnelles, il est

déconseillé d'installer de grands groupes d'appareils avec plus de

quatre ARGUS

EARGUS combiné avec interrupteur double allumage

Selon la position de l'interrupteur, on obtient le mode manuel.

automatique ou OEE. En position A, l'éclairage est allumé par

l'ARGUS (mode automatique) et en position B, il est allumé en

continu (mode manuel).

ARGUS monté en parallèle avec minuterie pour cage d'escalier :

L'éclairage est allumé pendant une durée définie soit par l'ARGUS,

soit par la minuterie pour cage d'escalier.

46

Comment monter la partie supérieure de l'ARGUS ?

Comment monter la partie supérieure de l'ARGUS ?

Figure 10

① Placer la partie supérieure de l'ARGUS sur le boîtier de raccordement et la fixer à l'aide des deux vis fournies (2). La liaison électrique entre le bornier et les broches est effectuée automatiquement lorsque vous serrez les vis. Poser la pièce de recouvrement au niveau des repères latéraux et la faire glisser vers le bas («E»).

Comment mettre l'ARGUS en service ?

Figure 10

① Appliquer la tension d'alimentation. Le consommateur est allumé pour env. 10 s ou pour la durée réglée. L'affichage des fonctions s'allume durant env. 10 secondes.

Éléments de commande

Effectuer tous les réglages comme sensibilité ou durée d'allumage au moyen des éléments de commande de l'ARGUS qui sont protégés sous la plaque de recouvrement. Pour ouvrir : ① Soulever la plaque de recouvrement jusqu'à la butée (env. 5 mm) et la retirer.

Affichages et éléments de commande de l'ARGUS :

Figure 12

① Affichage des fonctions : s'allume à chaque mouvement détecté. Capteur de luminosité : ne doit pas être recouvert. Régler le seuil de luminosité. Régler la durée d'allumage.

47

Comment mettre l'ARGUS en service ?

Réglage de l'ARGUS pour effectuer un test de fonctionnement :

① Régler le seuil de luminosité (figure 1) sur fonctionnement de jour (lié solé/boutée droite). ② Régler la durée d'allumage (figure ①) sur 1 seconde (butée gauche).

Orientation de l'ARGUS :

Figure 1 : Orienter la tête de détection vers la zone à surveiller (changer de direction en arrivant aux butées). ② Aller du bord vers le centre de la zone de détection (figure 3) afin de vérifier que l'ARGUS enclenche le consommateur et l'affichage des fonctions comme souhaité.

Réglage du seuil de luminosité :

Ici (figure 12), vous pouvez régler en continu le seuil de luminosité ambiante à partir duquel des mouvements doivent être reconnus comme tels et la commutation doit être déclenchée. Régler le seuil de luminosité (figure 14).

• Butée droite (icône soleil) : en fonctionnement de jour et de nuit (env. 1000 lux), tous les mouvements dans la zone de détection sont détectés, indépendamment de la luminosité extérieure.
• Butée gauche (icône lune) : en fonctionnement de nuit (env. 3 lux), les mouvements sont uniquement détectés lorsqu'il fait nuit.

Régler la durée d'allumage :

Vous pouvez régler la durée pendant laquelle le consommateur raccordé à l'ARGUS doit rester allumé (figure 10). Lorsque l'ARGUS détecte un mouvement, le consommateur s'allume et reste allumé pour la durée réglée. Chaque mouvement enregistré redémarre la durée d'allumage.

Remarque : Après le déclenchement du consommateur, l'ARGUS ignore l'interrupteur crépusculaire. Si le détecteur de mouvements ne s'éteint plus, c'est probablement dû au fait que l'ARGUS détecte en permanence de nouveaux mouvements, il redémarre donc toujours la durée d'allumage.

48

Comment masquer certaines zones ?

1. Régler la durée d'allumage (figure 14).

- Butée gauche : durée d'allumage env. 1 s.

- Butée droite : durée d'allumage env. 8 min.

Comment masquer certaines zones ?

Si des sources de perturbations comme p. ex. des arbres, des buissons ou des sources lumineuses se trouvent dans le champ de détection de l'ARGUS et déclenchent involontairement le consommateur raccordé, vous avez la possibilité de les masquer à l'aide des segments fournis (figure 6) :

① Poser exactement les segments sur les zones de la tête de détection (x) qui doivent être masquées et ne pas être surveillées, et appuyez-les sur la tête de détection (B).

Remarque : Le capteur crépusculaire situé sur le devant ne doit pas être recouvert par les segments. En effet, cela réduit la sensibilité à la lumière.

49

Caractéristiques techniques

Caractéristiques techniques

Attention ! Fonctionnement possible uniquement avec des tensions de réseau sinusoïdales. Les variateurs à fermeture en phase ou convertisseurs continu-alternatif à courbe de tension angulaire ou trapézoïdale endommagent l'appareil !

Tension du réseau : CA 230 V ±10 %, 50 Hz

Il convient de protéger l'ARGUS à l'aide d'un disjoncteur de 16 A.

Courant de commutation 16A, CA 230V, cos φ = 1

max. :

Puissance nominale

Lampes à incandescence max. 2000 W

CA 230V

Lampes halogènes max. 1200 W

CA 230V :

Lampes à tube fluorescent

CA 230 V : max. 1200 W, non compensées

Charge capacitive : max. 35 μF

Consommation propre : < 1 W

Bornes de raccordement : pour conducteurs rigides de 2 x 1,5 mm²

ou 2 x 2,5 mm², à dénuder sur une

longueur de 14 mm

Diamètre extérieur d'un

câble : max. 14 mm

Zone de détection : 110° (Argus 110) / 220° (Argus 220)

Portée : max. 12 m

Nombre de niveaux : 7

Nombre de zones : ARGUS 110 : 92 zones avec

368 segments de commutation

ARGUS 220 : 112 zones avec

448 segments de commutation

50

Caractéristiques techniques

Hauteur de montage minimale :

1,7 m

Hauteur de montage recommandée :

Capteur de luminosité : réglable en continu de l'extincteur d'env. 3 à 1 000 lux.

Durée d'allumage : réglable sur 6 niveaux de l'extérieur,

d'env. 1 s à env. 8 min

Possibilité de réglage de la

tête de détection

Montage mural :

9° vers le haut, 24° vers le bas, 12° vers la

droite/gauche, ± 12° axialement

Montage au plafond : 4° vers le haut, 29° vers le bas, 25° vers la

droite/gauche, ±8,5° axialement

Degré de protection : IP 55 sous un angle d'inclinaison compris

entre 15° et 90°

Directives européennes : directive basse tension 73/23/CEE.
