GEBRUIKSAANWIJZING Argus 360 Merten

Gebruiksaanwijzing 18

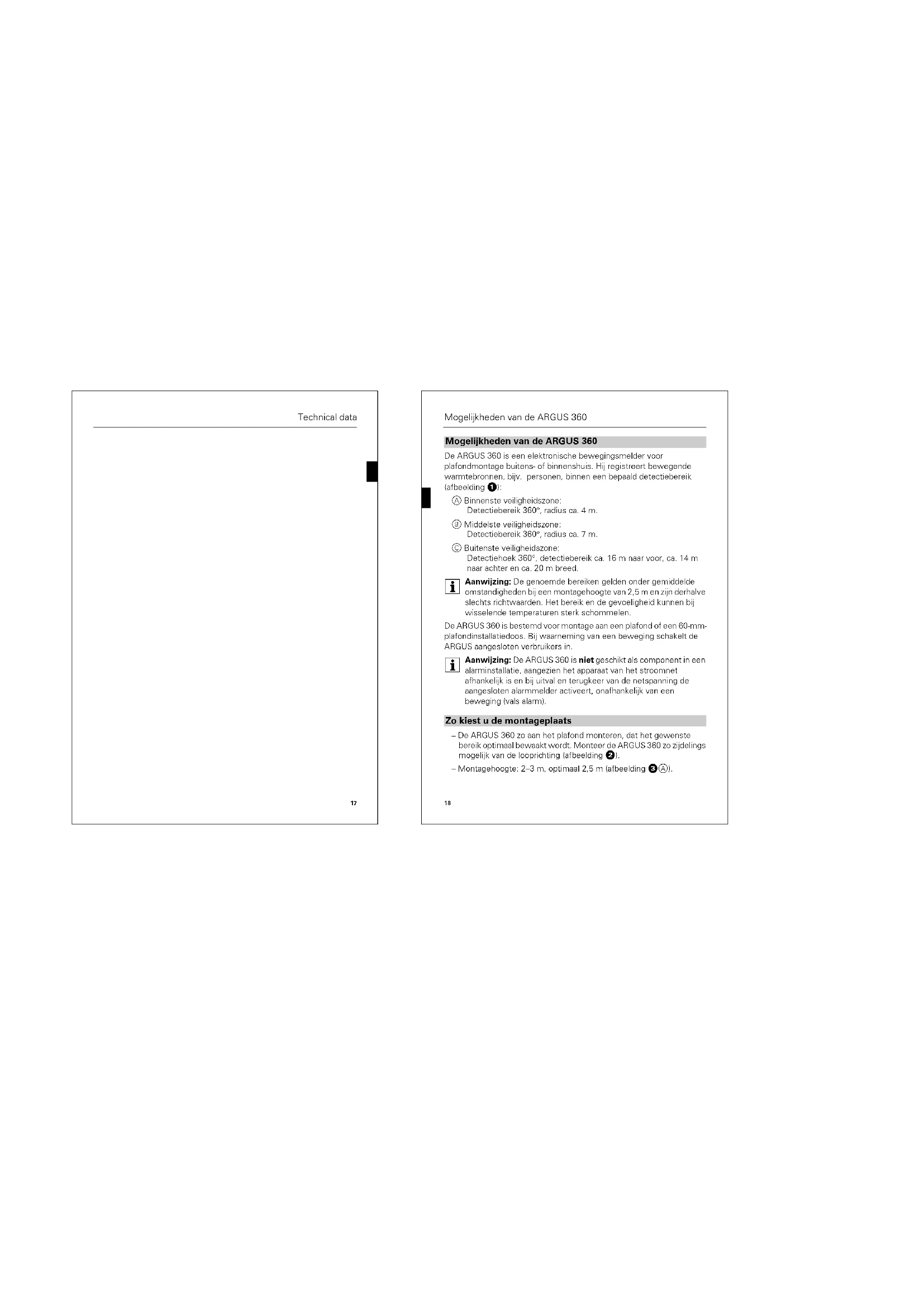

Mogelijkheden van de ARGUS 360

Mogelijkheden van de ARGUS 360

De ARGUS 360 is een elektronische bewegingsmelder voor plafondmontage buitens- of binnenshuis. Hij registreert bewegende warmtebronnen, bijv. personen, binnen een bepaald detectiebereik (afbeelding 1):

Ⓐ Binnenste veiligheidszone: Detectiebereik 360°, radius ca. 4 m.
⑧ Middelste veiligheidszone: Detectiebereik 360°, radius ca. 7 m
© Buitenste veiligheidszone: Detectiehoek 360°, detectiebereik ca. 16 m naar voor, ca. 14 m naar achter en ca. 20 m breed.

Aanwijzing: De genoemde bereiken gelden onder gemiddelde omstandigheden bij een montagehoogte van 2,5 m en zijn derhalve slechts richtwaarden. Het bereik en de gevoeligheid kunnen bij wisselende temperaturen sterk schommelen.

De ARGUS 360 is bestemd voor montage aan een plafond of een 60-mm-plafondinstallatiedoos. Bij waarneming van een beweging schakelt de ARGUS aangesloten verbruikers in.

i Aanwijzing: De ARGUS 360 is niet geschikt als component in een alarminstallatie, aangezien het apparaat van het stroomnet afhankelijk is en bij uitval en terugkeer van de netspanning de aangesloten alarmmelder actveert, onafhankelijk van een beweging (vals alarm).

Zo kiest u de montageplaats

• De ARGUS 360 zo aan het plafond monteren, dat het gewenste bereik optimaal bewaakt wordt. Monteer de ARGUS 360 zo zijdelings mogelijk van de looprichting (afbeelding 2).
• Montagehoogte: 2–3 m, optimaal 2,5 m (afbeelding ⓢ)

Zo monteert u de ARGUS 360

- Bewegingsmelders registreren alle objecten die warmte afgeven. De montageplaats dient zodanig gekozen te worden, dat ongewenste warmtebronnen niet geregistreerd kunnen worden. Laat een afstand van minstens 5 m (afbeelding ⑤③).

- Aan te sluiten verlichting boven, niet onder de ARGUS 360 monteren (afbeelding 3 ©).

- De ARGUS 360 beschikt over beschermingsklasse IP 55 en kan daarom ook buitenshuis gebruikt worden. Om het inschakelen van de verlichting door invloeden van buitenaf te vermijden, dient de ARGUS zoveel mogelijk beschermd tegen regen en direct zonlicht te worden aangebracht (bijv. regendruppels die over de lenzen lopen, kunnen de bewegingsmeider activeren) (atbeelding 4).

Bij de montage van meerdere bewegingsmelders moet erop gelet worden, dat de detectiebereiken van de afzonderlijke bewegingsmelders elkaar overlappen (afbeelding 5).

Aanvullende informatie vindt u in de technische informatie van Merten, paragraaf „ARGUS bewegingsmelder“.

Zo monteert u de ARGUS 360

Levensgevaar door elektrische stroom

De ARGUS 360 mag uitsluitend door elektriciens gemonteerd en aangesloten worden. De nationale voorschriften dienen in acht genomen te worden.

Levensgevaar door elektrische stroom.

Ook bij een uitgeschakelde verbruiker kan spanning aan de uitgang aanwezig zijn. Bij werkzaamheden aan aangesloten verbruikers dienen deze altijd via de voorgeschakelde zekering spanningsvrij geschakeld te worden.

Condenswateropening openen (afbeelding 6).

Kabeldoorvoer openen (afbeelding 7).

Zo installeert u de elektrische aansluiting

③ Plafondbehuizing met de meegeleverde schroeven direct aan het plafond (afbeelding ⑧) of op de plafondinstallatiedocs (∅ 60 mm, afbeelding ⑧) zo monteron, dat het gewenste detectiebereik (16 m naar voor + 14 m naar achter en 20 m breedl overeenkomt met de opdruk in de plafondbehuizing.

Zo installeert u de elektrische aansluiting

Afbeelding 9

① Aansluitsnoeren op 11 mm isoleren.
② De fasegeleider in klem „L“ steken.
③ De nuldraad in klem „N“ steken.
④ De geschakelde fasegeleider in klem „↓“ steken. „Doorverdraden“ naar andere verbruikers is toegelaten. De klemmen losmaken door trekken en gelijktijdig draaien van de geleider.

i Opmerking! Bij het schakelen van inductieve lasten, bijv. transformoren, relais of TL-lampen, ontstaan spanningspieken die tot herinschakeling kunnen leiden ("effect van continu licht"). Om deze spanningspieken te verminderen dient een een condensator (542895) parallel aan de inductieve last te worden geschakeld.

Mogelijke installatiescorten (afbeelding 10):

Ⓐ ARGUS permanent aan het net: ARGUS bewaakt zijn bereik permanent

③ ARGUS gecombineerd met wisselschakelaar: Afhankelijk van de schakelaarstand is er sprake van continu licht of automatische werking.

☑ ARGUS gecombineerd met verbreekcontact: ARGUS is permanent bedrijfsklaar. Door een druk op de impulsdrukker (kortstondige spanningsonderbreking 2–3 seconden) wordt de ARGUS gedurende de ingestelde tijd ingschakeld. Elke andere beweging verlengt de schakelduur.

Zo monteert u de ARGUS-sensor

⑭ ARGUS parallel:

Meerdere ARGUS kunnen een verlichtingsgroep schakelen, als het maximale schakelvermogen van één toestel niet wordt overschreden. Hiervoor moet de gevoeligheid van de toestellen gereduceerd worden. Het vormen van grotere groepen met meer dan vier ARGUS is technisch en functioneel niet gunstig.

© ARGUS gecombineerd met serieschakelaar:

Afhankelijk van de schakelaarstand is er sprake van handmatige of automatische werking, of "UIT". In stand A wordt de lamp via de ARGUS (automatisch) en in stand B continu (hand) ingeschakeld.

© ARGUS parallel met trappenhuisautomaat:

Ofwel de ARGUS of de trappenhuisautomaat schakelt de lampen voor een bepaalde tijd aan.

Zo monteert u de ARGUS-sensor

① De twee instellers aan de ARGUS-sensor (afbeelding 14) op functietest zetten (verklaring zie volgende paragraafl.
Aanwijzing: Steek de afsluitdoppen pas helemaal op het einde op de schroefopeningen, als u alle instellingen heeft uitgevoerd, omdat ze bij de demontage kunnen worden beschadigd.
② ARGUS-sensor op de aansluitkast plaatsen en met de twee meegeleverde schroeven bevestigen (afbeelding 12).

Zo neemt u de ARGUS in gebruik

Gedrag van de ARGUS 360 bij het inschakelen van de netspanning

Na inschakelen van de netspanning voert de ARGUS 360 gedurende 10 s een functietest uit. Daarbij schakelt hij de aangesloten verbruiker in en na einde van de functietest weer uit. De functie-indicatie lafbeelding (13) brandt hierbij gedurende ca. 10 s.

Zo neemt u de ARGUS in gebruik

Bedieningselementen gebruiken:

De gevoeligheid en de schakelduur kan u aan de bedieningselementen van de ARGUS 360 instellen, die zich aan de binnenkant van de sensor bevinden (afbeelding 14):

Ⓐ Lichtsterktedrempel instellen
⑧ Schakelduur instellen
© Functie-indicatie: brandt bij elke herkende beweging
© Helderheidssensor: mag niet worden afgedekt

Functietest uitvoeren, schakelduur en lichtsterktedrempel instellen

Om de instellingen uit te voeren, moet u de ARGUS-sensor van het ARGUS-bovendeel demonteren en na het instellen weer monteren.

① Lichtsterktedrempel (afbeelding 14 Ⓐ) op dagstand (zonsymbool/aanslag rechts) instellen.
② Schakelduur (atbeelding 14 ③) op 1 s (aanslag links) instellen.
De ARGUS 360 wordt nu bij elke beweging gedurende 1 s ingeschakeld, onafhankelijk van de omgevingslichtsterkte.
③ Tests uitvoeren om de werking van de ARGUS 360 en de aangesloten verbruikers te testen.
④ Insteller Ⓐ op de gewenste lichtsterktedrempel zetten.

De ARGUS 360 reageert nu weer lichtsterkteafhankelijk. De lichtsterktedrempel bepaalt, vanaf welke omgevingslichtsterkte de ARGUS 360 op bewegingen moet reageren.

⑤ Opnieuw tests uitvoeren, om te controleren of de verlichting bij de ingestelde lichtsterktedrempel inschakelt.

Als alles functioneert zoals gewenst:
⑥ Gewenste schakelduur aan insteller Ⓑ instellen.

Zo neemt u de ARGUS in gebruik

Hier (afbeelding 14) kunt u traploos instellen vanaf welke omgevingslichtsterkte bewegingen herkend dienen te worden en verbruikers geschakeld dienen te worden.

① Lichtsterktedrempel instellen (afbeelding 15):

• aanslag rechts (zonsymbool): dagstand/nachtbedrijf (ca. 1000 lux), alle bewegingen in het detectiebereik worden herkend, onafhankelijk van de helderheid buiten.
• aanslag links (maansymbooll: nachtbedrijf (polarwit: ca. 3 lux, donkerbruin: ca. 5 lux), bewegingen worden uitsluitend bij donkerheid herkend.

Schakelduur instellen:

Hier tafbeelding 161 kunt u in 6 trappen instellen hoe lang de aan de ARGUS aangesloten verbruiker ingeschakeld moet zijn. Bij waarneming van een beweging door de ARGUS 360 wordt de verbruiker ingeschakeld en blijft branden tot de ingestelde tijd verstreken is. Elke geregistreerde beweging start de schakelduur opnieuw.

Aanwijzing: De ARGUS 360 negeert na het inschakelen van de verbruiker de schemerschakelaar. Indien de bewegingsmelder niet meer uitschakelt, dan ligt dit waarschijnlijk aan het feit dat de ARGUS constant nieuwe bewegingen detecteert en zo de schakelduur steeds opnieuw start.

① Schakelduur instellen:

• aanslag links: schakelduur ca. 1 s
• aanslag rechts: schakelduur ca. 8 min

Technische gegevens

Technische gegevens

Let op! Bedrijf alleen met sinusvormige netspanningen mogelijk. Faseaansnijdimmer of wisselgenerator met rechtheekig of trapeziumvormig spanningsverloop beschadigen het toestel!

Netspanning: AC 230 V ±10%, 50 Hz.

Max. schakelstroom: 16 A, AC 230 V, cos φ = 0,6

Nominaal vermogen:

Gloeilampen AC 230 V: max. 3000 W

Halogeenlampen

AC 230 V: max. 2500 W

Capacitieve last: max. 140 μF

Eigen verbruik: < 1 W

Detectiehoek: 360°

Bereik: Diepte 16 m naar voor + 14 m naar achter

Breedte 20 m

Aantal niveaus: 7

Aantal zones: 124 met 496 schakelsegmenten

Lichtsensor traploos instelbaar,

EG richtlijnen: laagspanningsrichtlijn 73/23/EEG en EMC-richtlijn 89/336/EEG

Technische gegevens
