GEBRUIKSAANWIJZING Argus 300 Merten

Gebruiksaanwijzing 22

Instrucciones de service 32

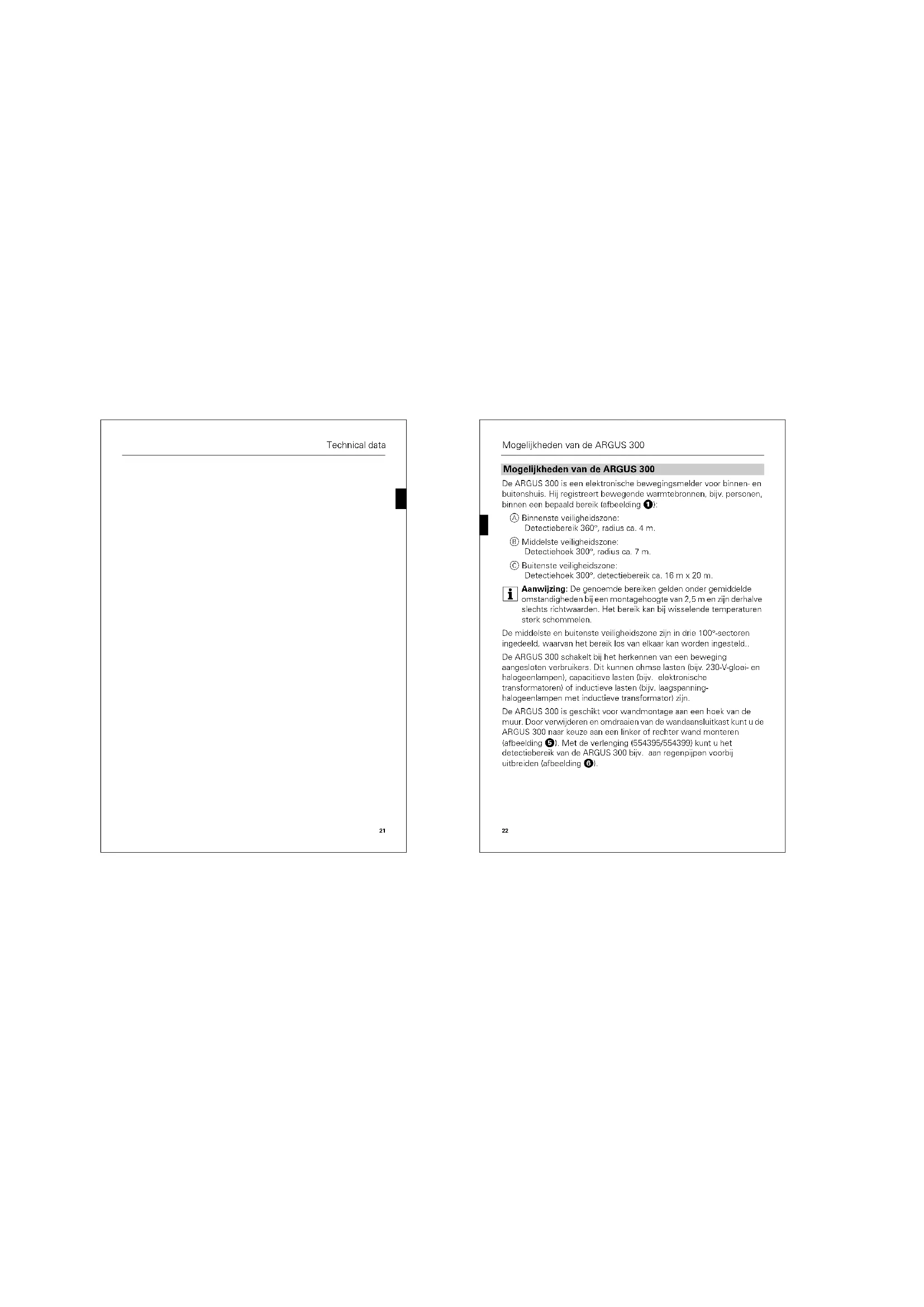

Mogelijkheden van de ARGUS 300

Mogelijkheden van de ARGUS 300

De ARGUS 300 is een elektronische bewegingsmelder voor binnen en buitenshuis. Hij registeert bewegende warmtebronnen, bijv. personen, binnen een bepaald bereik latbeeding:

Binnenste veilgheidszone:

Detectiebereik 360^ radius ca.4m

E Middeliste veiligheidszone:

Detectiehoek 300^ ,radius ca.7m

Buitensteveiligheidszone:

Detectiehoek 300^ detectiebereik ca. 16 m x 20 m.

Aanwijting: De genoembe bereiken gelden onder gemiddelde omstandigeheden bij een montagehogae van 2,5 m enzin derhalve slechts richtwaarden. Het bereikan bij wisseleende temperaturen sterk schommelen.

De middelste en buitende verlieghedzzone他们在drie 100^ -sectore ingeedeeld,waarvan het bereik los van ekaar kan worden ingesteld.

De ARGUS 300 schaktelt bij het harkennen van een beweging aangesloten verbruikers. Dit kuren omhse lasting (bijv. 230-V-gloel- en halogeienlampen), capaciteve lasting (bijv. elektronische transformatorenl of inductive lasting (bijv. laagspanninghalogeienlampen met inductive transformatord)!zijn.

De ARGUS 300 is geschikt voor Wandmonlage aan een hoek van de muur. Door verwijderen en omdraaten van de wandaansluitkast kutu de ARGUS 300 naar keuze aan een linker of rechter wand montere (labefeeling 5). Met de verleending (154395/554399) kutu u het detectiebereik van de ARGUS 300 bijv. aan regenpijden voor bij uittbreiden (labefeinding 6).

22

Zo kiestu de montageplaats

Aanwijizing: De ARGUS 300 is niet geschikt als component in een alarinstalatie, aangezien het apparat van het stroomnet aftenkeilijk en is bij utvalen ter uergkeer van do netspanning de aangesketopen alarmmeider activeert, onafhankeijk van een beweging (va's alarm).

Zo kiest u de montageplaats

Afbeelding 2

Montagehoogte: tessen 2 m en 3 m, optimal 2,5 m, op veste en glikmatte ondergrund.
⑥ Afstand tot optisch storende factoren: ca. 5-6 m.
Als de geschakslde lamp zich in het detectiebereik van de ARGUS 300 bevint,Client de afstand van ARGUS tot lamp minstens 5 mt bedragm. Monteer de lamp niet onder,maar boven de ARGUS. Anders gebruik u de segmenten ter afdekng (zie paragraf „Zo worden afzonderlichen bereiken afgeschemd").

Voor een optima bewegingsdetectie monteert u de ARGUS 300 zijdelen del de looprichtig (afbelkening ).

De ARGUS 300 beschibt over beschemmingsklasse IP 55 en kan daarom ook buitenhuis gebrukt worden. Om het inschaken van de verlichting door invoeden van buitenaft te verminder, dien't de ARGUS zoveel mogelijk beschermde gegen regen en direct zonlicht te worden aangebraucht (bijv. regendruppers die over de lens lopen, kunnen de bewegingsmeister activeren) (aafbeiding).

Anvulmente informazione vindt u in de technische informatie van Merten, peragraaf „ARGUS bewogingsmeider".

23

Zo monteert u de ARGUS 300

Zomonteert u de ARGUS 300

Levensgevaardoelektrische stroom.
De ARGUS mag uitsluiertend door elektriciens gemontiert en aangeslioten worden. De nationale voorschriften dienen in acht genomen te worden.
Let op: Bij verkeerde montage kan water in de ARGUS dringen en hem beschadenigen. Monteer de ARGUS steedsuitsuitend met de bol aan bereden.

Wandaansluitkast omdrajen:

De ARGUS 300 is bij levering zo ingesteld, dat hij aan een linker wandhoek gemonteerd kan worden. Voor montage aan een rechter hoek lafbeelding

De u-vormige ontgrendelingsklem direchter de sensor van onderaf aan toan die aanslag in.beideoperingen drukden.
② Sensor lostrekken.
③ Wandhauer 180° draien en sensor weir opsteken.

Verlenging (554395/554399) monteren: Afoebeking 6

Deuormigeontgrendelingsklemdirectaughteresensor van onderafan aan de anaslag in beide operingen drukken.
② Sensor lostrekken.
3 De twee halve schalen van de verlenging om de verbindingskabel plaaten, zodat de schroefbevestigting zich boven bevindt. Vervolgens aan elkaar vastschroeven.
Sensor weer opsteken.

24

Zo installeert u de elektrische aansluiting

Condenswateropeningopenen:

Afhankelijk van de montagewijze links/rechts要去 aan de

wandaansluitkast de onderste van beide condenswateropeningen

openen (afbeeling 7

Mat een mes de rubberen condenswateropening langs awhile opensnijden.

Zie ook sticker aan de binnenkant van de wandaansluitkast.

Aansluitsnoer toevoeren:

U kunth het aanluistnoer langs,achter, van onderaf of van bovenaf in die wandaansluitkast genooven:

① De rubberen kapelinovoer desgewenvest met een mis opensnijden lafbaeeling.

Aansluitsoer invoeren en wandaansluitkast monteren (afbeeding 0).

Zo installeert u de elektrische aansluiting

Afoedling

Aansluitsnoren op 13 mm aanstrippen.

(2) De fasegeleider in klem „L" steken.

③ De puddraad in klem N."

De geschakelde fasegeleider in klem steken.

Doorverdraden'naar andere verbruikers is toegelaten.

Opmerking! Bij het schakelen van inductieve lasting,

biv. transformatoren, relais of TL-lampen, ontstaan spanningspieke die tot herinschakeling kuren leiden ("effect van continuicht". Om deze spanningspieke te verminderendient een en condensator (542895) paralle aan de inductieve last te worden geschekeld.

25

Zo installeert u de elektrische aansluiting

Mogelijke installatiesoorten (afbeeding 10)

ABGUS permanent aan het net

ARGUS bewaakt zich bereik permanent.

ARGUS gecombineerd met wisselschakelaar:

Athaniekijk van de schekelaarstand is er spreke vancontinuicht of automatische werkung.

ARGUS gecombineerd met verbreekcontact

ARGUS is permanent bedrijfsklaar. Door een druk op de

impulsdrukker kortstondige spanningsonderbreking 2-3

secondl wordt de ARGUS gedurende de ingestelde tijd

ingschakeld. Elke andere beweging verlengt de schakelduur.

ARGUS parallel:

Meerdere ARGUS konnen een verlichtingsgroep schakelen, als

het maximale schakelvermogen van een toestel Niet wordt

overschreden. Hiervoor moet de gevoeligheid van de toestellen

gereduceerd worden. Het vormen van grotere groepen metmeer

dan vier ARGUS is technisch en fonctioneel Niet gunstig.

E ARGUS gecombineerd met serieschakelaar:

Athankeijk van de schakelearstand is er sprake van handmatige of

automatische working of "UHT". In stand A wordt de la lamia via de

E ABGUS parallel met trappenbysautmaat:

Ofwel de ARGUS of de trappenbuisautomaat schakelt de lampen

yocn bepaalde tij aan

ARGUS-bovendeel monteren:

Afeeling 1

ARCUS-boverdeel op de aansluitkast plaatsen en met twee

meegeleverde schroeven bevestigen.

Aanwijzijing: Steek de afsluitdoppen pas helemaal op het einde op

de schroefopeningen, als u alle instellenen heeftuitgevoerd, omdat

ze bij de demontage können worden bes

26

Zoneemt u de ARGUS in gebruk

① Voedingsspanning bijschakelen

De verbruiker wird gesturrende ca. 10 s'resp.de ingesteidel tijingschaskeld.

De functie-indicatie brandt hierbij gedurende ca. 10 s.

Bedieningselementen gebruiken:

Alle instellenen dienen aan de bezieiningselementen van de ARUGUS 300 te worden uitgevoerd, die zich beschermd onder de kap van de sensor bevinden. Om te openen:

卡 Kap van de sensorkop in een hoeik van 45^ ca. 1 cm schuin aan boven trokken faatbeeling.

Displays en bedieningselementen van de ARGUS:

Afbaeding 18

Gevoeligheidsbereik instellen
B LichtsterktedrempeI installen
Schakeduur instellen
Functie-indicatie: brandt bijelke herkende beweging
Helderheidssensor: mag niel worden afgedekt

F1 Bereik van de voorste 100^th sector (zijdelingse instellers F2 en F3 zie actefelding 10)

ARGUS voor functietoets instellen:

1 Lichtsterktdemrempel (befeeling) op dagstand (zonsymbol/anaangrachs)接手ell.
Schakeiduur (afoeeling op 1 seconde (aanslag links) instellen.
Bereik-instellers F1, F2 en F3 op. "max" L.max" order.. min" boven" instellen.

27

念 Albeelding. De sensor op het te bewaken berecht richten aan die eindenaalogen要去 drearlichtig gewisseld worden).
2 Ga vana f de rand in het detectiebereik (afbeelding) on controlener, of de ARGUS de verbruiker en de functie-in schaekt zoals gewenst.

Bereik van de 100^ -sectoren instellen:

Met de installers F1, F2 on F3 (afosfekt 10) kunt u het bereik van elke sector van 100% (1n)^max onderie reduen to 60% (1n)^min onderi.
Bereik instellen.

Gevoeligheid instellen:

Hierme (a) befeildng 6 kun t uropaiois instellen, tot weke afstand de ARGUS bewegingen kan herkenen (tot max. 16m )
Gevoeligheid instellen (afbeelding)

Hier (afbeeding ③) stelt u traploos in, vanaf weike omgevingsichtssterkte bewegingen horkand dienen to worden en verbruiers geschakeld dienen to worden.

Lichtsterktedrepel installment labefelding 1:
- aarslag rechts (zonsymool): dagstand/nachtbedrijf (ca. 1000 lux). alle beweglingen in het detectiebereik worden herkend, onafhankelijk van de helderheid buiten.

• aarslag links (maansymbol: nachtbedrif (polarivit: ca. 3 lux, donkerbrun: ca. 5 lux), beweginger worden uitsuitend bij donkerheid herkend.

28

Zo worden afzonderlijke bereiken uitgeschakeid

Schakelduur instellen:

Hermee fabeiding kunt u traploos instellen hoe lang de aan de ARGUS aanglosoton verbruiker ingeschakld diont te zin. Bij waarmering van een bewegging door de ARGUS wordt de verbruiker ingeschakld en blift branden tot de ingesteldeijd verzstreken is. Eike geregstraerde bewegning start de schakeiddur oppiew.

Anwijizing: De ARGUS negeert de schermerschakelaar na het inschakelen van de vertbruiker. Icien de bewegingsmelder neteer utschakelt, dan ligt dit waerschijnijn aan het felt dat de ARGUS constante nuweigbewegen detecte en zo de schakelcuur steeds opnieuw start.
① Schakelduur instellen (afbeiding 10)

-aanslag links: schakeidur ca. 1 s

-aanslag rechts: schakelduur ca. 8 min

Zo worden afzonderlijke bereiken uitgeschakeld

Als zich storende factoren zaits bijv. bornen, struiken of lichtbronnen in het detectiebereik van de ARGUS bevinden en onbedeeld schakelen van de verbruiker verroorzaken, dan kunt u dieze dor montage van de meegeleverde segmenten laten verwijnen (afbeelding 2). Elk segment leat een bereik van 60^ buiten beschouwing en is onderveerdein velden van elk 20^ .

1 Plaat de segmenten precies op de bereiken van de sensor, die uit de bewaking weggelaten dienen to worden en druk van ze van onderal vast aan de sereikop.
i Anwijizing: De schermensensor in het frontale bereik mag net door segmenten worden bedekt, waarat anders de Iichtgeveolgheid wordt verminderd.

29

Technische gegevens

Technische gegevens

Let op! Bedrifik alleen met sinusvormige netspanninger möglich. Faseaansnijdsdimmer wisselgenerator met rechtshoekig of trapezurvormig spanningsverloop beschadigten het toestel!

Netspanning: AC 230 V ±10%, 50 Hz.

Max.schakelstroem: 16A,AC230V,cos = 0.6

Nominal vermogen:

Gloeilampen AC 230V: max. 3000 W

Halogenlampen

AC 230V: max. 2500 W

TL-lampen AC 230V: max. 1200 W, oncęcompenseerd

Capacitieve last: max. 140~ F

Eigen verbruik: < 1 W

Aansluitklemmen: voor 2 x 1.5 mm 2 of 2 x 2.5 mm² stare

geleider, isolatielengte 13 mm

Buitendiameter van een

kabel: max. 14,5 mm

Detectiebereik: 300^p

Bereik: max. 16 m

Aantal niveaus:

Aantal zones: 123 met 492 schakelsegmenten

Minimum

montagehoogte: 1.7m

Aanbevolen

Gevoeligheid: traploos instelbaar

Lichtsensor traploos instelbaar

564319:ca.3-1000 Lux,

564315:ca.5-1000 Lux

Schakelduur: in 6 trappen instelbaar, ca. 1 s - ca. 8 min

Nulleider: vereist

30

Technische gegevens

Instelmogelijkheid van de 30^ maar rechts en links draaibaar, 45^ maar sensorkop: rechts en links zwenicbaar

Beschermingsgraad: IP 55
EG richtlijnen: laagspanningsrichtlijn 73/23/EEG en EMC-richtlijn 89/336/EEG

31
