BEDIENUNGSANLEITUNG Argus 360 Merten

Bei Warenrücksendungen auf Grund von Beanstandungen wenden Sie sich bitte an unser Service Center:

Merten GmbH & Co. KG, Lösungen für intelligente Gebäude,

Service Center, Fritz-Kolz-Straße 8, Industriegebiet Bomig-

West, D-51674 Wien

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]

Internet: www.merten.de

Bei technischen Fragen wenden Sie sich bitte an unsere InfoLine:

Telefon: [phone]* oder 149 800 63783640

Telefax: [phone]* oder [phone]

E-Mail: [e-mail]

"kostenpflichtig / ice required

1504 28 01 1195

CE

merten

ARGUS 360 5644...

ARGUS 360 5644...

ARGUS 360 5644..

ARGUS 360 5644..

ARGUS 360 5644...

ARGUS 360 5644..

ARGUS 360 5644..

D GB NL E F I S

Gebrauchsanweisung 2

Das können Sie mit dem ARGUS 360 tun

Das können Sie mit dem ARGUS 360 tun

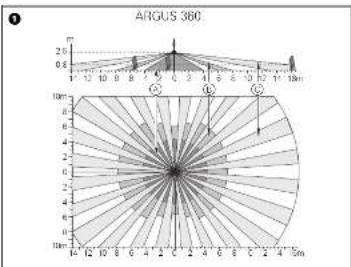

Der ARGUS 360 ist ein elektronischer Bewegungsmelder für die Deckenmontage im Außen- oder Innenbereich. Er registriert bewegte Wärmequellen, z. B. Personen, innerhalb eines bestimmten Erfassungsbereichs (Bild 1):

Ⓐ Innere Sicherheitszone: Überwachungsbereich 360°, Radius ca. 4 m.
③ Mittlere Sicherheitszone: Überwachungsbereich 360°, Radius ca. 7 m.
© Äußere Sicherheitszone: Überwachungsbereich 360°, Erfassungsbereich ca. 16 m nach vorne, ca. 14 m nach hinten und ca. 20 m Breite.

i Hinweis: Die angegebenen Reichweiten beziehen sich auf durchschnittliche Verhältnisse bei einer Montagenöhe von 2,5 m und sind deshalb als Richtwerte anzusehen. Reichweite und Empfindlichkeit können bei wechselnden Temperaturverhältnissen stark schwanken.

Der ARGUS 360 ist für die Montage auf eine Decke oder auf eine 60-mm-Deckeninstallationsdose vorgesehen. Bei Erkennen einer Bewegung schaltet er angeschlossene Verbraucher.
Hinweis: Der ARGUS 360 ist nicht als Komponente einer Alarmanlage geeignet, da er netzabhängig versorgt wird und bei Ausfall und Wiederkehr der Netzspannung den angeschlossenen Alarmmelder schaltet, unabhängig von einer Bewegung (Fehlalarm).

So wählen Sie den Montageort

So wählen Sie den Montageort

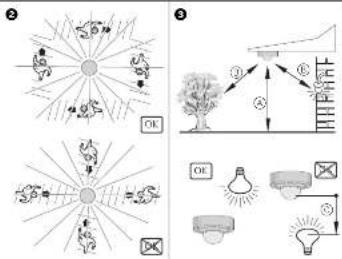

• Den ARGUS 360 so an die Decke montieren, dass der gewünschte Bereich optimal überwacht wird. Montieren Sie den ARGUS 360 möglichst seitlich zur Gehrichtung (Bild 2).
• Montagehöhe: 2–3 m, optimal 2,5 m (Bild ③④).
• Bewegungsmelder können alle Objekte erfassen, die Wärme abstrahlen. Wählen Sie den Montageort also so, dass unerwünschte Wärmequellen nicht erfasst werden können. Lassen Sie einen Abstand von mind. 5 m (Bild ③).
• Zu schaltende Beleuchtung oberhalb, nicht unterhalb des ARGUS 360 montieren (Bild 3©).
• Der ARGUS 360 besitzt die Schutzart IP 55 und ist somit auch für den Außenbereich geeignet. Damit das Einschalten der Beleuchtung durch Umwelteinflüsse vermieden wird, bringen Sie den ARGUS möglichst vor Regen und direkter Sonneneinstrahlung geschützt an (z. B. Regentropfen, die über die Linse ablaufen, können zum Schalten des Bewegungsmelders führen) (Bild 4).
• Bei der Montage von mehreren Bewegungsmeldern achten Sie darauf, dass sich die Erfassungsbereiche der einzelnen Bewegungsmelder überschneiden (Bild 5).

Weitere Hinweise finden Sie in „Merten Technische Informationen“, Abschnitt „ARGUS Bewegungsmelder“.

So montieren Sie den ARGUS 360

So montieren Sie den ARGUS 360

Lebensgefahr durch elektrischen Strom. Der ARGUS 360 darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten Sie die länderspezifischen Vorschriften.
Lebensgefahr durch elektrischen Strom. Auch bei ausgeschaltetern Verbraucher kann am Ausgang Spannung anliegen. Schalten Sie bei Arbeiten an angeschlossenen Verbrauchern immer über die vorgeschaltete Sicherung spannungsfrei.
① Kondenswasseröffnung öffnen (Bild 6).
② Leitungsdurchführung öffnen (Bild 7).
③ Deckengehäuse mit den beigelegten Schrauben direkt an die Decke (Bile B®) oder auf Deckeninstallationsdose (0 60 mm, Bile B®) so montieren, dass der gewünschte Überwachungsbereich (16 m nach vorne + 14 m nach hinten und 20 m Breitel mit dem Aufdruck im Deckengehäuse übereinstimmt.

So installieren Sie den elektrischen Anschluss

Bild 9

① Anschlussleitungen auf 11 mm abisolieren.
② Den Außenleiter in Klemme „L“ stecken.
③ Den Neutralleiter in Klemme „N“ stecken.
④ Den geschalteten Außenleiter in Klemme „ ↓“ stecken.

Eine „Durchverdrahtung“ zu anderen Verbrauchern ist zulässig. Lösen der Klemmen durch Ziehen und gleichzeitiges Drehen des Leiters.

i Hinweis! Beim Schalten von induktiven Lasten wie z. B. Transformatoren, Relais, Schütze oder Leuchtstofflampen entstehen Spannungsspitzen, die zum Wiedereinschalten führen können („Dauerichteffekt“). Schalten Sie an der induktiven Last einen Kondensator (542895) parallel, um diese Spannungsspitzen zu verringern.

So installieren Sie den elektrischen Anschluss

Mögliche Installationsarten (Bild 10):

Ⓐ ARGUS ständig am Netz:

ARGUS überwacht ständig seinen Bereich.

⑧ ARGUS kombiniert mit Wechselschalter:

Je nach Schalterstellung ergibt sich Dauerlicht- oder Automatikbetrieb.

© ARGUS kombiniert mit Öffner:

ARGUS ist ständig betriebsbereit. Durch Tastendruck (kurzzeitige Spannungsunterbrechung 2–3 s) schalten Sie den ARGUS für die eingestellte Zeit ein. Jede weitere Bewegung verlängert die Schaltdauer.

(D) ARGUS parallel:

Mehrere ARGUS können eine Lampengruppe schalten, wenn die maximale Schaltleistung eines Gerätes nicht überschritten wird. Dazu müssen Sie die Empfindlichkeit der Geräte reduzieren. Die Bildung größerer Gerätegruppen mit mehr als vier ARGUS ist technisch und funktionell ungünstig.

© ARGUS kombiniert mit Serienschalter:

Je nach Schalterstellung ergibt sich Hand-, Automatikbetrieb oder "AUS". In Stellung A wird die Leuchte über den ARCUS (Automatik) und in Stellung B dauernd (Hand) eingeschaltet.

© ARGUS parallel mit Treppenlichtautomat:

Entweder schaltet der ARGUS oder der Treppenlichtautomat für bestimmte Zeit die Leuchten ein.

So montieren Sie den ARGUS-Sensorkopf

So montieren Sie den ARGUS-Sensorkopf

① Die beiden Einsteller am ARGUS-Sensorkopf (Bild 14) auf Funktionstest stellen (Erläuterung siehe nachfolgender Abschnitt).

Hinweis: Stecken Sie die Verschlusskappen erst ganz zum Schluss auf die Schraubenöffnungen, wenn Sie alle Einstellungen vorgenommen haben, da sie bei der Demontage beschädigt werden können.

② ARGUS-Sensorkopf auf den Anschlusskasten aufsetzen und mit den beiden beiliegenden Schrauben befestigen (Bild 12).

So nehmen Sie den ARGUS in Betrieb

Verhalten des ARGUS 360 bei Anlegen der Netzspannung:

Nach dem Einschalten der Netzspannung führt der ARGUS 360 für die Dauer von ca. 10 s einen Funktionstest durch. Dabei schaltet er den angeschlossenen Verbraucher ein und nach Ende des Funktionstests wieder aus. Die Funktionsanzeige (Bild 15) leuchtet dabei ca. 10 s lang.

Bedienelemente verwenden:

Die Empfindlichkeit und Schaltdauer stellen Sie an den Bedienelementen des ARGUS 360 ein, die sich an der Innenseite des Sensorkopfes befinden (Bild 14):

Ⓐ Helligkeitsschwelle einstellen
⑧ Schaltdauer einstellen
© Funktionsanzeige: leuchtet bei jeder erkannten Bewegung
© Helligkeitssensor: darf nicht abgedeckt werden

Funktionstest durchführen, Schaltdauer und Helligkeitsschwelle einstellen

Um die Einstellungen vornehmen zu können, müssen Sie den ARGUS-Sensorkopf vom ARGUS-Oberteil abmontieren und nach dem Einstellen wieder montieren.

So nehmen Sie den ARGUS in Betrieb

① Helligkeitsschwelle (Bild 14(A)) auf Tagbetrieb (Sonnensymbol/Rechtsanschlag) einstellen.
② Schaltdauer (Bild 14) auf 1 s (Linksanschlag) einstellen.
Der ARGUS 360 schaltet nun bei jeder Bewegung für die Dauer von 1 s ein, unabhängig von der Umgebungshelligkeit.
③ Führen Sie Gehproben durch, um die Funktionalität des ARGUS 360 und der angeschlossenen Verbraucher zu testen.
④ Einsteller Ⓐ auf die gewünschte Helligkeitsschwelle stellen.

Der ARGUS 360 reagiert nun wieder helligkeitsabhängig. Die Helligkeits-schwelle bestimmt, ab welcher Umgebungshelligkeit der ARGUS 360 auf Bewegungen reagieren soll.

⑤ Führen Sie erneut Gehproben durch, um zu überprüfen, ob die Beleuchtung bei der eingestellten Helligkeitsschwelle einschaltet.

Wenn alles wie gewünscht funktioniert:

⑧ Gewünschte Schaltdauer an Einsteller Ⓗ einstellen.

Helligkeitsschwelle einstellen:

Hier (Bild 14(A)) stellen Sie stufenlos ein, ab welcher Umgebungshelligkeit Bewegungen als solche erkannt und ein Schalten ausgelöst werden soll.
① Helligkeitsschwelle einstellen (Bild 15):

- Rechtsanschlag (Sonnensymbol: Tag- und Nachtbetrieb (ca. 1000 Lux), alle Bewegungen im Erfassungsbereich werden erkannt, unabhängig von der Außenhelligkeit.

- Linksanschlag (Mondsymbol: Nachtbetrieb (polarweiß: ca. 3 Lux, dunkelbrasil: ca. 5 Lux), Bewegungen werden nur bei Dunkelheit erkannt.

So nehmen Sie den ARGUS in Betrieb

Schaltdauer einstellen:

Hierüber (Bild 10) können Sie in 6 Stufen einstellen, wie lange der an den ARGUS angeschlossene Verbraucher eingeschaltet sein soll. Bei Erkennen einer Bewegung durch den ARCUS 360 wird der Verbraucher eingeschaltet und leuchtet so lange, bis die eingestellte Zeit verstrichen ist. Jede registrierte Bewegung startet die Schaltdauer neu.
Hinweis: Der ARGUS 360 ignoriert nach dem Einschalten des Verbrauchers den Dämmerungsschalter. Wenn der Bewegungsmelder nicht mehr ausschaltet, dann liegt die Ursache wahrscheinlich darin, dass der ARGUS ständig neue Bewegungen erfasst und so die Schaltdauer immer wieder neu startet.
① Schaltdauer einstellen:

• Linksanschlag: Schaltdauer ca. 1 s
  – Rechtsanschlag: Schaltdauer ca. 8 min

Technische Daten

Technische Daten

Achtung! Betrieb nur mit sinusförmigen Netzspannungen möglich. Phasenanschnittdimmer oder Wechselrichter mit rechteckigem oder trapezförmigen Spannungsverlauf schädigen das Gerät!

Netzspannung: AC 230 V ±10%, 50 Hz

Max. Schaltstrom: 16 A, AC 230 V, cos φ = 0,6

Nennleistung

Glühlampen AC 230 V: max. 3000 W

Halogenlampen AC 230 V: max. 2500 W

Kapazitive Last: max. 140 μF

Eigenverbrauch: < 1 W

Erfassungswinkel: 360°

Montagehöhe: mind. 1,7 m, empfohlen 2,5 m

Reichweite: Tiefe 16 m nach vorne + 14 m nach hinten

Breite 20 m

Anzahl der Ebenen: 7

Anzahl der Zonen: 124 mit 496 Schaltsegmenten

Lichtfühler stufenlos einstellb

564419: ca. 3-1000 Lux.

564415: ca. 5–1000 Lux

Schaltdauer

in 6 Stufen einstellbar, ca. 1 s – ca. 8 min

Schutzart:

IP 55

Neutralleiter:

erforderlich

EG-Richtlinien:

Niederspannungs-Richtlinie 73/23/EWG,

EMV-Richtlinie 89/336/EWG
