BEDIENUNGSANLEITUNG 565119 Merten
Bei Warenrücksendungen auf Grund von Beanstandun- gen wenden Sie sich bitte an unser Service Center: Merten GmbH & Co. KG, Lösungen für intelligente Gebäude, Service Center, Fritz-Kotz-Straße 8, Industriegebiet Bomig- West, D-51674 Wiehl Telefon: +49 2261 702-204 Telefax: +49 2261 702-136 E-Mail: servicecenter@merten.de Internet: www.merten.de Bei technischen Fragen wenden Sie sich bitte an unsere InfoLine: Telefon: +49 1805 212581* oder +49 800 63783640 Telefax: +49 1805 212582* oder +49 800 63783630 E-Mail: infoline@merten.de *kostenpflichtig / fee required

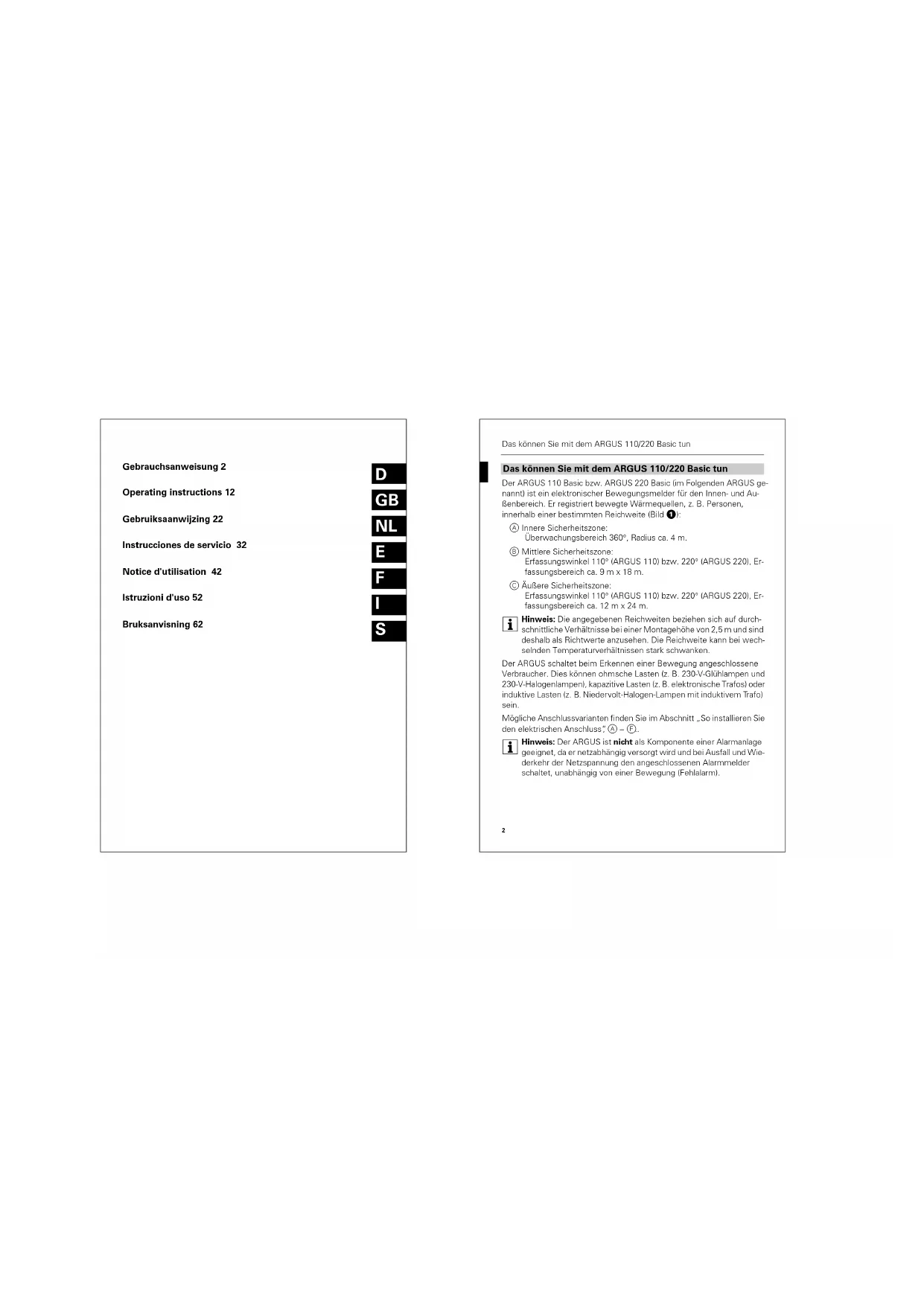

Das können Sie mit dem ARGUS 110/220 Basic tun Der ARGUS 110 Basic bzw. ARGUS 220 Basic (im Folgenden ARGUS ge- nannt) ist ein elektronischer Bewegungsmelder für den Innen- und Au- ßenbereich. Er registriert bewegte Wärmequellen, z. B. Personen, innerhalb einer bestimmten Reichweite (Bild !): A Innere Sicherheitszone: Überwachungsbereich 360°, Radius ca. 4 m. B Mittlere Sicherheitszone: Erfassungswinkel 110° (ARGUS 110) bzw. 220° (ARGUS 220), Er- fassungsbereich ca. 9 m x 18 m. C Äußere Sicherheitszone: Erfassungswinkel 110° (ARGUS 110) bzw. 220° (ARGUS 220), Er- fassungsbereich ca. 12 m x 24 m.
Hinweis: Die angegebenen Reichweiten beziehen sich auf durch- schnittliche Verhältnisse bei einer Montagehöhe von 2,5 m und sind deshalb als Richtwerte anzusehen. Die Reichweite kann bei wech- selnden Temperaturverhältnissen stark schwanken. Der ARGUS schaltet beim Erkennen einer Bewegung angeschlossene Verbraucher. Dies können ohmsche Lasten (z. B. 230-V-Glühlampen und 230-V-Halogenlampen), kapazitive Lasten (z. B. elektronische Trafos) oder induktive Lasten (z. B. Niedervolt-Halogen-Lampen mit induktivem Trafo) sein. Mögliche Anschlussvarianten finden Sie im Abschnitt „So installieren Sie den elektrischen Anschluss“, A – F..
Hinweis: Der ARGUS ist nicht als Komponente einer Alarmanlage geeignet, da er netzabhängig versorgt wird und bei Ausfall und Wie- derkehr der Netzspannung den angeschlossenen Alarmmelder schaltet, unabhängig von einer Bewegung (Fehlalarm). Das können Sie mit dem ARGUS 110/220 Basic tun3 So wählen Sie den Montageort Bild „: A Montagehöhe: zwischen 2 m und 3 m, optimal 2,5 m, auf festem und ebenem Untergrund. B Abstand zu optischen Störquellen: ca. 5–6 m. C Wenn sich die geschaltete Leuchte im Erfassungsbereich des AR- GUS befindet, dann sollte der Abstand von ARGUS zu Leuchte mindestens 5 m betragen. Montieren Sie die Leuchte nicht unter- halb, sondern oberhalb des ARGUS. Ansonsten verwenden Sie die Segmente zur Abschattung (siehe Abschnitt „So blenden Sie ein- zelne Bereiche aus“). Für eine optimale Bewegungserfassung montieren Sie den ARGUS seit- lich zur Gehrichtung (Bild §). Der ARGUS besitzt die Schutzart IP 55 und ist somit auch für den Außen- bereich geeignet. Damit das Einschalten der Beleuchtung durch Umwelt- einflüsse vermieden wird, sollten Sie den ARGUS möglichst vor Regen und direkter Sonneneinstrahlung geschützt anbringen (z. B. Regentrop- fen, die über die Linse ablaufen, können zum Schalten des Bewegungs- melders führen) (Bild $). Weitere Hinweise finden Sie in „Merten Technische Informationen“, Ab- schnitt „ARGUS Bewegungsmelder“.
Lebensgefahr durch elektrischen Strom. Der ARGUS darf nur von Elektrofachkräften montiert und ange- schlossen werden. Beachten Sie die länderspezifischen Vorschrif- ten.
Achtung: Bei falscher Montage kann Wasser in den ARGUS ein- dringen und ihn beschädigen. Montieren Sie den ARGUS immer nur mit der Kugel nach unten. So wählen Sie den Montageort So montieren Sie den ARGUS
So montieren Sie den ARGUS Mehrere ARGUS montieren: Um eine lückenlose Überwachung sicherzustellen, platzieren Sie die ein- zelnen Bewegungsmelder so, dass sich ihre Strahlengänge überschnei- den (Bild %). ARGUS an Decke montieren: Bild &: Für die Deckenmontage den Sensorkopf wie folgt drehen (an den Endan- schlägen die Drehrichtung wechseln): – Sensorkopf bis zum Anschlag nach oben drehen A. – Sensorkopf bis zum Anschlag im Uhrzeigersinn drehen B. – Sensorkopf ausrichten C.
Achtung: Bei falscher Montage kann Kondenswasser den ARGUS beschädigen: ARGUS bei geneigten Decken immer nur mit der Kugel nach unten montieren, damit das Kondenswasser ablaufen kann. ARGUS in einem Neigungswinkel zwischen 15° bis 90° montieren, ansonsten ist die Schutzart von IP 55 nicht mehr gewährleistet. ARGUS an Innen-/Außenecken oder ortsfesten Rohren montieren: Bild /: Mit dem Montagewinkel Art.-Nr. 565291/..92/..93 können Sie den ARGUS an Innen-/Außenecken oder ortsfesten Rohren befestigen. Die Anschlussleitung können Sie dabei durch den Montagewinkel von hinten in das Gerät führen. ARGUS am Wandanschlusskasten montieren: Bild (: 1 Um eine von oben kommende Anschlussleitung von hinten in das Gerät einzuführen, setzen Sie die vier beiliegenden Abstandhalter auf den Wandanschlusskasten.5 So installieren Sie den elektrischen Anschluss 2 Anschlussleitung zuführen: von hinten: – Beiliegende Gummitülle A über die abgemantelte Anschlussleitung schieben. von unten: – Beiliegenden Gummieinsatz B entsprechend der Kabeldicke auf- schneiden. – Gummieinsatz in den Wandanschlusskasten einsetzen – Anschlussleitung durchschieben 3 Den Wandanschlusskasten mit beiliegenden Schrauben montieren.
Hinweis: Sichern Sie den ARGUS über einen 16-A-Leitungsschutz- schalter ab. Bild ): 1 Anschlussleitungen auf 14 mm abisolieren. 2 Den Außenleiter in Klemme „L” stecken. 3 Den Neutralleiter in Klemme „N” stecken. 4 Den geschalteten Außenleiter in Klemme „ ↓“ stecken. Eine „Durchverdrahtung” zu anderen Verbrauchern ist zulässig.
Hinweis! Beim Schalten von induktiven Lasten wie z. B. Transfor- matoren, Relais, Schütze oder Leuchtstofflampen entstehen Span- nungsspitzen, die zum Wiedereinschalten führen können („Dauerlichteffekt“). Schalten Sie an der induktiven Last einen Kon- densator (542895) parallel, um diese Spannungsspitzen zu verrin- gern. So installieren Sie den elektrischen Anschluss
So installieren Sie den elektrischen Anschluss Mögliche Installationsarten (Bild )): A ARGUS ständig am Netz: ARGUS überwacht ständig seinen Bereich. B ARGUS kombiniert mit Wechselschalter: Je nach Schalterstellung ergibt sich Dauerlicht- oder Automatikbe- trieb. C ARGUS kombiniert mit Öffner: ARGUS ist ständig betriebsbereit. Durch Tastendruck (kurzzeitige Spannungsunterbrechung 2–3 Sekunden) schalten Sie den AR- GUS für die eingestellte Zeit ein. Jede weitere Bewegung verlän- gert die Schaltdauer. D ARGUS parallel: Mehrere ARGUS können eine Lampengruppe schalten, wenn die maximale Schaltleistung eines Gerätes nicht überschritten wird. Dazu müssen Sie die Empfindlichkeit der Geräte reduzieren. Die Bildung größerer Gerätegruppen mit mehr als vier ARGUS ist tech- nisch und funktionell ungünstig. E ARGUS kombiniert mit Serienschalter: Je nach Schalterstellung ergibt sich Hand-, Automatikbetrieb oder “AUS”. In Stellung A wird die Leuchte über den ARGUS (Automa- tik) und in Stellung B dauernd (Hand) eingeschaltet. F ARGUS parallel mit Treppenlichtautomat: Entweder schaltet der ARGUS oder der Treppenlichtautomat für bestimmte Zeit die Leuchten ein.7 So montieren Sie das ARGUS-Oberteil Bild =: 1 ARGUS-Oberteil auf den Anschlusskasten aufsetzen und mit zwei beiliegenden Schrauben befestigen (A). Die elektrische Verbindung vom Klemmblock zu den Stiften wird automatisch beim Festschrau- ben hergestellt. 2 Abdeckplatte an den seitlichen Markierungen aufsetzen und abwärts führen (B). Bild ?: 1 Versorgungsspannung zuschalten. Der Verbraucher wird für ca. 10 s bzw. die eingestellte Zeit eingeschaltet. Die Funktionsanzeige leuchtet ca. 10 s lang. Bedienelemente verwenden: Alle Einstellungen wie Empfindlichkeit oder Schaltdauer nehmen Sie an den Bedienelementen des ARGUS vor, die sich geschützt unter der Ab- deckplatte befinden. Zum Öffnen: 1 Abdeckplatte bis zum fühlbaren Anschlag (ca. 5 mm) hochschieben und abziehen. Anzeigen und Bedienelemente des ARGUS: Bild >: A Funktionsanzeige: leuchtet bei jeder erkannten Bewegung B Helligkeitssensor: darf nicht abgedeckt werden C Helligkeitsschwelle einstellen D Schaltdauer einstellen So montieren Sie das ARGUS-Oberteil So nehmen Sie den ARGUS in Betrieb
So nehmen Sie den ARGUS in Betrieb ARGUS für Funktionstest einstellen: 1 Helligkeitsschwelle (Bild >C) auf Tagbetrieb (Sonnensymbol/ Rechtsanschlag) einstellen. 2 Schaltdauer (Bild >D) auf 1 Sekunde (Linksanschlag) einstellen. ARGUS ausrichten: 1 Bild *: Den Sensorkopf auf den zu überwachenden Bereich ausrich- ten (an den Endanschlägen ist die Drehrichtung zu wechseln). 2 Gehen Sie vom Rand her in den Überwachungsbereich hinein (Bild §), um zu überprüfen, ob der ARGUS den Verbraucher und die Funktionsanzeige wie gewünscht schaltet. Helligkeitsschwelle einstellen: Hier (Bild >C) stellen Sie stufenlos ein, ab welcher Umgebungshellig- keit Bewegungen als solche erkannt und ein Schalten ausgelöst werden soll. 1 Helligkeitsschwelle einstellen (Bild ;): – Rechtsanschlag (Sonnensymbol): Tag- und Nachtbetrieb (ca. 1000 Lux), alle Bewegungen im Erfassungsbereich werden erkannt, unab- hängig von der Außenhelligkeit. – Linksanschlag (Mondsymbol): Nachtbetrieb (ca. 3 Lux), Bewegungen werden nur bei Dunkelheit erkannt. Schaltdauer einstellen: Hierüber (Bild >D) können Sie einstellen, wie lange der an den ARGUS angeschlossene Verbraucher eingeschaltet sein soll. Bei Erkennen einer Bewegung durch den ARGUS wird der Verbraucher eingeschaltet und leuchtet so lange, bis die eingestellte Zeit verstrichen ist. Jede registrier- te Bewegung startet die Schaltdauer neu.
Hinweis: Der ARGUS ignoriert nach dem Einschalten des Verbrau- chers den Dämmerungsschalter. Wenn der Bewegungsmelder nicht mehr ausschaltet, dann liegt die Ursache wahrscheinlich darin, dass der ARGUS ständig neue Bewegungen erfasst und so die Schaltdauer immer wieder neu startet.9 So blenden Sie einzelne Bereiche aus 1 Schaltdauer einstellen (Bild :): – Linksanschlag: Schaltdauer ca. 1 s – Rechtsanschlag: Schaltdauer ca. 8 min Wenn sich Störquellen wie z. B. Bäume, Sträucher oder Lichtquellen im Erfassungsbereich des ARGUS befinden und ungewolltes Schalten des Verbrauchers auslösen, dann können Sie diese durch Aufsetzen der mit- gelieferten Segmente ausblenden (Bild _): 1 Setzen Sie die Segmente genau auf die Bereiche des Sensorkopfes (A), die aus der Überwachung ausgeblendet werden sollen, und drücken Sie sie an den Sensorkopf an (B).
Hinweis: Der Dämmerungssensor C im frontalen Bereich darf nicht durch Segmente verdeckt werden, da sich sonst die Licht- empfindlichkeit reduziert.
Achtung! Betrieb nur mit sinusförmigen Netzspannungen möglich. Phasenanschnittdimmer oder Wechselrichter mit rechteckigem oder trapezförmigen Spannungsverlauf schädigen das Gerät! So blenden Sie einzelne Bereiche aus Technische Daten Netzspannung: AC 230 V ±10%, 50 Hz. Der ARGUS ist über einen 16-A-Lei- tungsschutzschalter abzusichern. Max. Schaltstrom: 16 A, AC 230 V, cos ϕ = 1 Nennleistung: Glühlampen AC 230 V: max. 2000 W Halogenlampen AC 230 V: max. 1200 W Leuchtstofflampen AC 230V: max. 1200 W, unkompensiert Kapazitive Last: max. 35 µF Eigenverbrauch: < 1 W
Technische Daten Anschlussklemmen: für 2 x1,5 mm
starre Leiter, Abisolierlänge 14 mm Außendurchmesser einer Leitung: max. 14,5 mm Überwachungsbereich: 110° (Argus 110) / 220° (Argus 220) Reichweite: max. 12 m Anzahl der Ebenen: 7 Anzahl der Zonen: ARGUS 110: 92 Zonen mit 368 Schaltsegmenten ARGUS 220: 112 Zonen mit 448 Schaltsegmenten Mindestanbauhöhe: 1,7 m Empfohlene Anbauhöhe: 2,5 m Lichtfühler: stufenlos von außen einstellbar, ca. 3–1000 Lux. Schaltdauer: in 6 Stufen von außen einstellbar, ca. 1 s – ca. 8 min Einstellmöglichkeit des Sensorknopfes Wandmontage: 9° auf, 24° ab, 12° rechts/links, ±12° axial Deckenmontage: 4° auf, 29° ab, 25° rechts/links, ±8,5° axial Schutzart: IP 55 bei einem Neigungswinkel von 15° bis 90° EG-Richtlinien: Niederspannungs-Richtlinie 73/23/EWG, EMV-Richtlinie 89/336/EWG11 Technische Daten
