DS 10DAL - Perceuse HITACHI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Perceuse sans fil HITACHI DS 10DAL, tension de 10,8 V, couple maximal de 30 Nm, vitesse variable de 0 à 350/1300 tr/min, mandrin de 1-10 mm.
Utilisation	Idéale pour le perçage dans le bois, le métal et le plastique, ainsi que pour le vissage.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie et des accessoires, nettoyer le mandrin et lubrifier les pièces mobiles si nécessaire.
Sécurité	Porter des lunettes de protection, utiliser des gants si nécessaire, ne pas utiliser l'appareil dans des environnements humides.
Informations générales	Poids léger pour une manipulation aisée, batterie lithium-ion pour une autonomie prolongée, temps de charge rapide.

FOIRE AUX QUESTIONS - DS 10DAL HITACHI

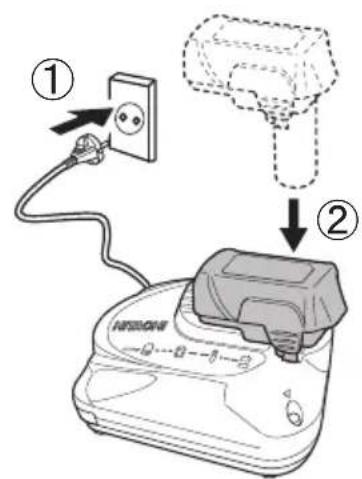

Comment charger la batterie de la perceuse HITACHI DS 10DAL ?

Pour charger la batterie, placez-la dans le chargeur fourni et branchez le chargeur sur une prise électrique. Assurez-vous que le voyant de charge s'allume pour indiquer que la batterie est en cours de chargement.

Quelle est la capacité de la batterie de la HITACHI DS 10DAL ?

La perceuse HITACHI DS 10DAL est équipée d'une batterie de 10,8 V avec une capacité de 1,5 Ah.

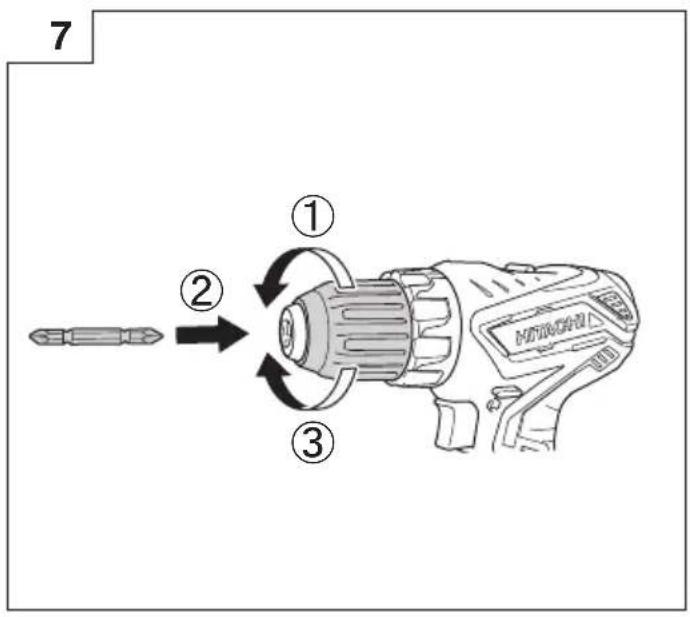

Comment changer le foret de la perceuse ?

Pour changer le foret, desserrez le mandrin en tournant dans le sens inverse des aiguilles d'une montre, insérez le nouveau foret, puis resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Quelles sont les fonctionnalités principales de la HITACHI DS 10DAL ?

La HITACHI DS 10DAL possède une fonction de perçage, un couple réglable, un éclairage LED intégré et un design compact pour une utilisation facile dans les espaces restreints.

Comment résoudre un problème de batterie qui ne se charge pas ?

Vérifiez si le chargeur est correctement branché et si la prise fonctionne. Si la batterie ne se charge toujours pas, essayez une autre batterie ou un autre chargeur. Si le problème persiste, contactez le service client.

Quelle est la vitesse maximale de la perceuse HITACHI DS 10DAL ?

La vitesse maximale de la perceuse HITACHI DS 10DAL est de 1 300 tours par minute.

Est-ce que la perceuse HITACHI DS 10DAL est adaptée pour percer des matériaux durs ?

Oui, la HITACHI DS 10DAL peut percer des matériaux durs comme le bois et le métal, mais il est recommandé d'utiliser des forets appropriés pour chaque type de matériau.

Comment nettoyer la perceuse après utilisation ?

Utilisez un chiffon doux et sec pour essuyer la perceuse. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les surfaces.

La perceuse est-elle livrée avec des accessoires ?

La perceuse HITACHI DS 10DAL est généralement livrée avec une batterie, un chargeur et parfois un ensemble de forets, mais cela peut varier selon le revendeur.

Quelle est la garantie de la perceuse HITACHI DS 10DAL ?

La garantie standard pour la perceuse HITACHI DS 10DAL est généralement de 2 ans, mais il est conseillé de vérifier auprès du revendeur pour les détails spécifiques.

MODE D'EMPLOI DS 10DAL HITACHI

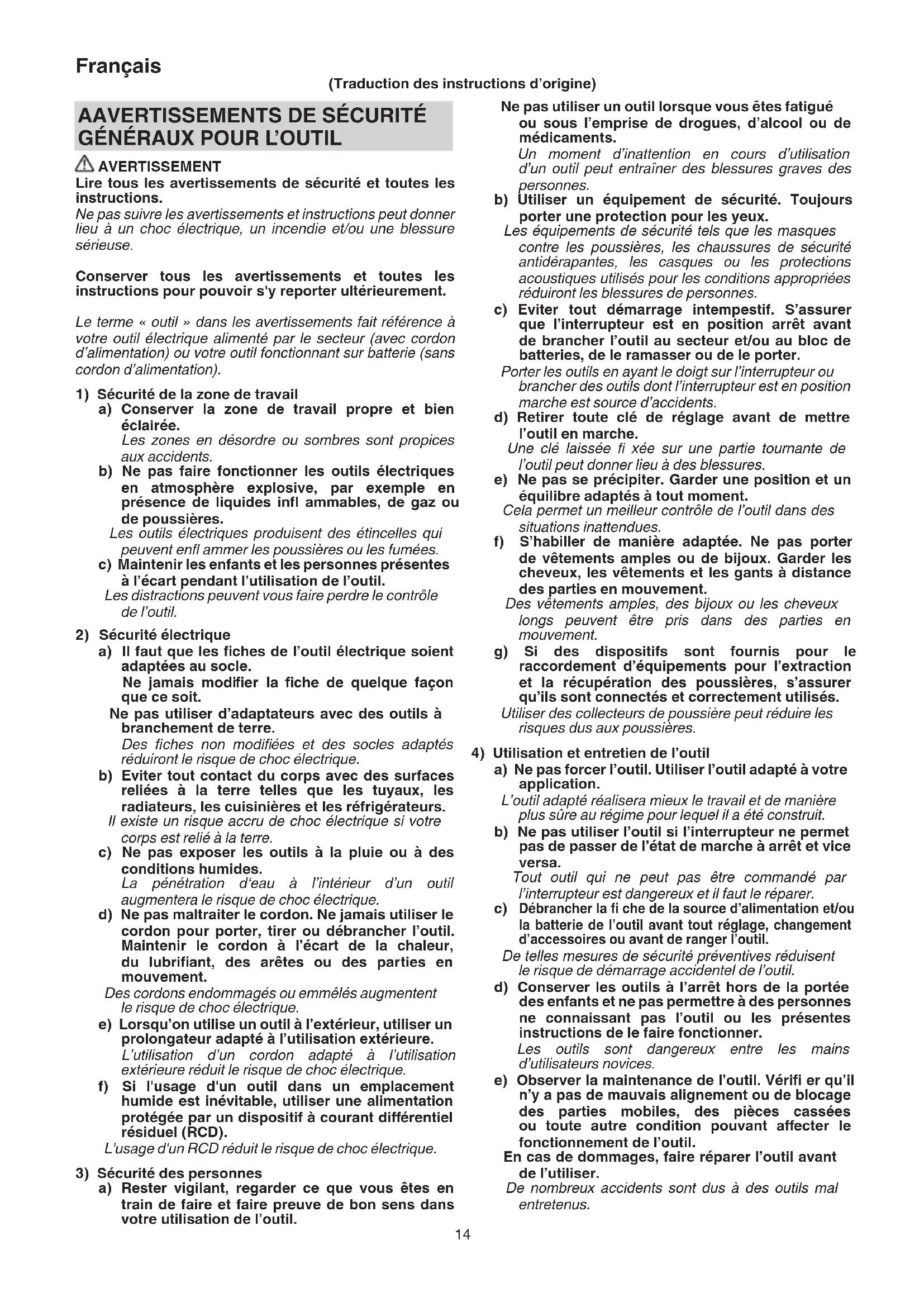

Lire tous les averissements de sécurité et toutes les instructions.

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les averissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait reférence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmophère explosive, par exemple en presence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enfl ammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes presentes à l'ecart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptations au socle.
Ne jamais modifier la fiche de chaque façon que ce soit.

Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chocolélectrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La détérapation d'eau à l'intérieur d'un outil augmentera le risque de chocolélectrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.

Des cordons endommages ou emmelés augmentent le risque de chic électrique.

e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieur. L'utilisation d'un cordon adapte à l'utilisation extérieur réduit le risque de choc électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).

L'usage d'un RCD réduit le risque de chocoléctrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous etes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil.

Ne pas utiliser un outil lorsque vous estes fatigued ou sous I'emprise de drogues, d'alcool ou de medicaments. Un moment d'attention en cours d'utilisation d'un outil peut entrainer des blessures graves des personnes.

b) Utiliser un équipement de sécurité. Toutjours porter une protection pour les yeux.
Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidéravantes, les casques ou les protections acquistiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter.
Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant demettre l'outil en marche. Une clé laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures.
e) Ne pas se précipiter. Garder une position et un équilibre adaptations à tout moment.
Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.

Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccordement d'equipements pour l'extraction et la recupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application.

L'outil adapté réalisera moins le travail et de manière plus sure au régime pour lequel il a ete construit.

b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa.

Tout outil qui ne peut pas etre commande par I'interrupteur est dangereux et il faut le reparer.

c) Débrancher la fi che de la source d'alimentation et/ou la batterie de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil.

De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les générées instructions de le faire fonctionner.

Les outils sont dangereux entre les mains d'utilisateurs novices.

e) Observer la maintenance de l'outil. Verifi er qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil.

En cas de dommages, faire réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils mal entretenus.

f) Garder aff utés et propres les outils permettant de couper.

Des outils destinés à couper correctement entretenus avec des pieces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôle.

g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Utilisation des outils fonctionnant sur batteries et précautions d'emploi

a) Ne recharger qu'vec le chargeur specifi e par le fabricant.

Un chargeur qui est adapté à un type de bloc de batteries peut creer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.

b) N'utiliser les outils qu'avec des blocs de batteries spécifique quement designés.

L'utilisation de tout autre bloc de batteries peut creer un risque de blessure et de feu.

c) Lorsqu'un bloc de batteries n'est pas utilisé, le maintainir à l'écart de tout autre objet métallique, par exemple trombones, pieces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre.

Le court-circuitage des bornes d'une batterie entre elles peut cause des brûlures ou un feu.

d) Dans de mauvaises conditions, du liquide peut etre ejecte de la batterie ; eviter tout contact. En cas de contact accidentel, nettoyer a I'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide medicale.

Le liquide ejecte des batteries peut cause des irritations ou des brûlures.

6) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié éutilisant uniquement des pieces de rechange identiques.

Cela assurera le maintien de la sécurité de l'outil.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés.

Lorsque les outils ne sont pas utilisés, ils doivent être ranges hors de portée des enfants et des personnes infirmes.

AVERTISSEMENTS DE SECURITE PERCEUSE VISSEUSE SANS FIL

1. Tenir l'outil électrique par les surfaces isolées permettant de l'agripper pour effectuer une opération où l'accessoire de coupe peut entrer en contact avec des fiès électriques masqués.

Le contact de l'accessoire de coupe et des fixations avec un fi sous tension peut transmettre du courant dans les pieces metalliques exposées de l'outil et electrocutter l'opérateur.

AVERTISSEMENTS DE SECURITE SUPPLEMENTaires

1. S'assurer que la zone à performer ne présente aucune obstacle masqué, notamment un cablege électricque ou des conduites d'eau ou de gaz. Percer dans les éléments

mentionnés ci-dessus présente un risque de décharge électrique ou court-circuit, de fuite de gaz ou d'autres dangers susceptibles de provoquer des accidents ou blessures graves.

1. Tenir fermement l'outil pendant le fonctionnement. Ne pas respecter cette consigne presente un risque d'accident ou de blessures.
2. Fixer la pièce à percér en place. Une pièce serrer avec des dispositifs de serrage ou placée dans un étau est maintainue plus solidement en place qu'avac les mains.
3. Préparer et vérifier l'environnement de travail. Vérifier si l'environnement de travail convient aux précautions suivantes.
4. Ne pas laisser de corps étrangers pénétre par le trou de raccord de la batterie rechargeable.
5. Ne jamais désassembler la batterie rechargeable et le chargeur.
6. Ne jamais court-circuiter la batterie rechargeable. Le court-circuitage de la batterie provoquera un courant électrique puissant et une surchauffe. Cela présente un risque de brûlure ou de dégât à la batterie.
7. Ne pas jeter la batterie au feu. Elle pourrait exploser.
8. Apporter la batterie au magasin ou elle a ete achetee des que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne pas jeter de batterie usagée.
9. Ne pas insérer d'objets dans les fentes d'aération du chargeur. L'insertion d'objets metalliques ou de produits inflammables dans les fentes d'aération du chargeur présente un risque d'électrocution ou de dégât du chargeur.

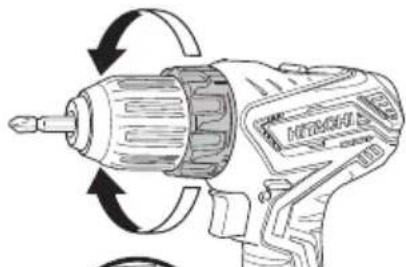

10. Lors du montage d'un foret ou d'une mèche dans le mandrin sans clavettes, serrer suffisamment le manchon. Si ce dernier est trop lâche, le foret ou la mèche risque de glisser ou de tomber et blesser quelqu'un.

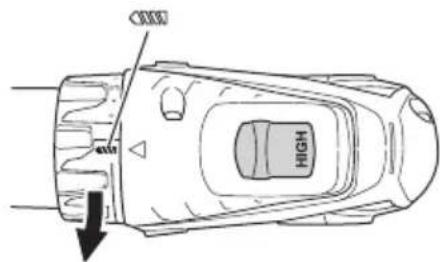

11. Lors du changement de la vitesse de rotation à l'aide du bouton de décalage, s'assurer que l'interrupteur est sur arrêt. Le fait de changer la vitesse alors que le moteur tourne endommagera les engrenages.
12. Il est impossible de positionner le sélectionur de débrayage entre les chiffres « 1, 3, 5 ... 22 » ou les points et n'utilise pas l'outil avec le sélectionur de débrayage positionné entre le chiff re « 22 » et la ligne au centre du symbole du foret, Cela risquerait de l'endommager.
13. Repos de l'appareil après un travail continu.
14. Àpres utilise pour un vissage continu de vis à bois, laisser l'appareil reposer pendant 15 minutes lors du remplacement de la batterie. La température du moteur, du commutateur, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage.
15. Le moteur peut s'arrêter en cas de surcharge de l'outil.
    Le cas échéant, relâcher le commutateur de l'outil et éliminer la cause de la surcharge.
16. Il se peut que la rotation du moteur se verrouille et s'arrête pendant que l'outil est utilisé comme perceuse. Pendant le fonctionnement de la perceuse-visseuse, faire attention à ne pas verrouiller le moteur.
17. Si le moteur est verrouillé, éteindre immédiatement l'outil. Si le moteur reste verrouillé pendant un certain temps, le moteur ou la batterie peuvent brûler.
18. L'utilisation de la batterie dans un environnement froid (en dessous de 0 degré centigrade) peut parfois entraîner un affaiblissement du couple de serrage et une réduction du volume de travail. Il s'agit toute fois d'un phénomène purement-temporaire, et la batterie recommencerà à fonctionner normalement lorsqu'elle sera rechauffée.

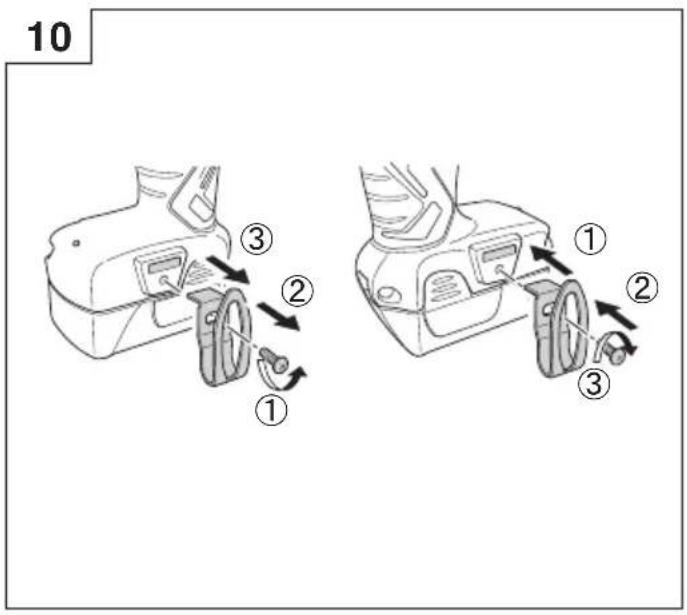

19. Installer fermement le crochet. Une mauvaise installation pourrait provoquer des blessures pendant l'utilisation.

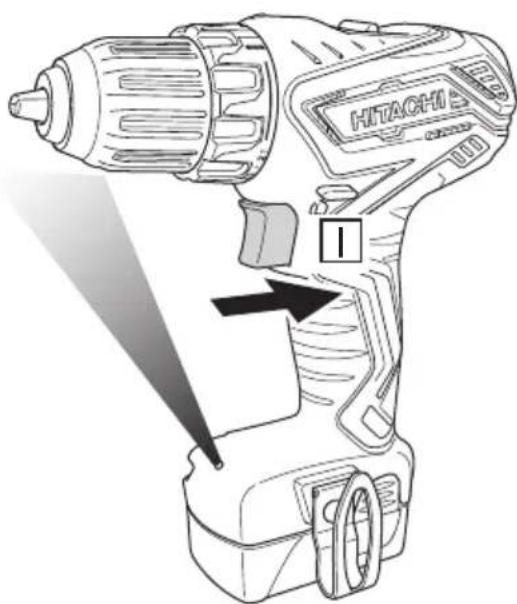

20. Pour éviter d'épuiser la batterie si l'on oublie d'eteindre la DEL, la lampe s'est automatiquement après environ 15 minutes.

21. Ne pas regarder directement dans la lumière. Cela pourrait provoquer des léasons oculaires.

PRECAUTIONS RELATIVES À LA BATTERIE AU LITHIUM ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.

Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lors de l'utilisation de ce produit, même si le commutateur est actionné. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le moteur s'arrête. Dans ce cas de fi gure, charger immediatement la batterie.
2. En cas de surcharge de l'outil, le moteur peut s'arreter. Dans ce cas, relâcher le commutateur de l'outil et éliminer les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauff e due à un travail trop intensif, l'alimentation de la batterie peut se couper.

Dans ce cas, arrêter toute utilisation de la batterie et la laisser refroidir. Vous pouvez ensuite recommencer à utiliser l'outil.

En outre, respecter la précaution et l'advertissement suivants. AVERTISSEMENT

Afin d'eviter toute fuite de la batterie, generation de chaleur, émission de fumée, explosion et inflammation, respecter scrupuleusement les précautions suivantes:

1. S'assurer que les copeaux et la poussière ne s'accumulent pas sur la batterie.
2. Pendant la tâche, s'assurer que les copeaux et la poussière ne tombent pas sur la batterie.
   O S-assurer que les copeaux et la poussière qui tombent sur l'outil lors de la tâche ne s'accumulent pas sur la batterie.
   Ne pas conserver une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
   O Avant de stocker une batterie, retirer tous les copeaux et la poussière qui ont pu y adhérer et ne pas la ranger avec des pièces métalliques (vis, clous, etc.).
3. Ne pas percer la batterie à l'aide d'un objet pointu tel qu'un clou. Ne pas la frapper à l'aide d'un marteau. Ne pas marcher dessus, ni la lancer ou la soumettre à un chic physique important.
4. Ne pas utiliser une batterie dont l'extérieur est déformé ou laisse penser qu'elle est défectuese.
5. Ne pas insérer la batterie à l'envers (pôles inversés).
6. Ne pas raccorder directement la batterie à une prise électrique ou à un allume-cigare.
7. Ne pas utiliser la batterie à d'autres fins que celle spécifique.
8. En cas d'éché c du chargement d'une batterie, même après un certain délambda, arrêter immédiatement le rechargement.
9. Ne pas exposer la batterie à des températures ou une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
10. Maintenir la batterie à l'ecart de toute flamme en cas de détéction d'uneuite ou d'une mauvaise odeur.
11. Ne pas utiliser à proximé d'une source puissant d'électricité statique.
12. En cas de fuite de la batterie, de mauvaise odeur, de generation de chaleur, de decoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entrepasoage, oter immediatement la batterie de l'équipment ou du chargeur de batterie et cesser de l'utiliser.

ATTENTION

1. En cas de projection dans les yeux du liquide ayant fui de la batterie, ne pas se frottier les yeux, les rincer à l'eau claire et contacter immidiatement un medecin.
   En l'absence de traitement, le liquide peut provoquer des léssions oculaires.
2. En cas de projection du liquide ayant fui de la batterie sur la peau ou les vêtements, rincer immédiatement ces derniers à l'eau claire (au robinet).
   Le liquide peut provoquer une irritation de la peau.
3. En cas de détention de rouille, de mauvaise odeur, de surchauffe, de decoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, ne pas utiliser cette dernière et la renvoyer au fournisseur ou au fabricant.

AVERTISSEMENT

Si des corps étrangers conducteurs s'introduisent dans la borne de la batterie lithium-ion, un court-circuit peut se produit dans la batterie et provoquer un incendie. Lors du stockage d'une batterie lithium-ion, veiller à suivre scrupuleusement les instructions suivantes.
Ne pas placer de débris conducteurs, de clous ou de morceaux de fi Is électriques en fer ou en cuivre dans le boitier de rangement.
Pour éviter tout court-circuit, charger la batterie dans l'outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur.

SYMBOLS

AVERTISSEMENT

Les symboles suivants sont utilisés pour l'outil. Bien se familiariser avec leur signifi cation avant d'utiliser l'outil.

	DS10DAL: Perceuse-visseuse à batterie
	Lire tous les avertissements de sécurité et toutes les instructions.
	Pour les pays européens uniquement Ne pas jeter les apparciels électriques dans les ordures menagères! Conformément à la directive européen 2002/96/CE relative aux déchets d'équipements électriques ou电子iques (DEEE), et à sa transposition dans la législation nationale, les apparciels électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
kg	Poids
	Symbole du foret

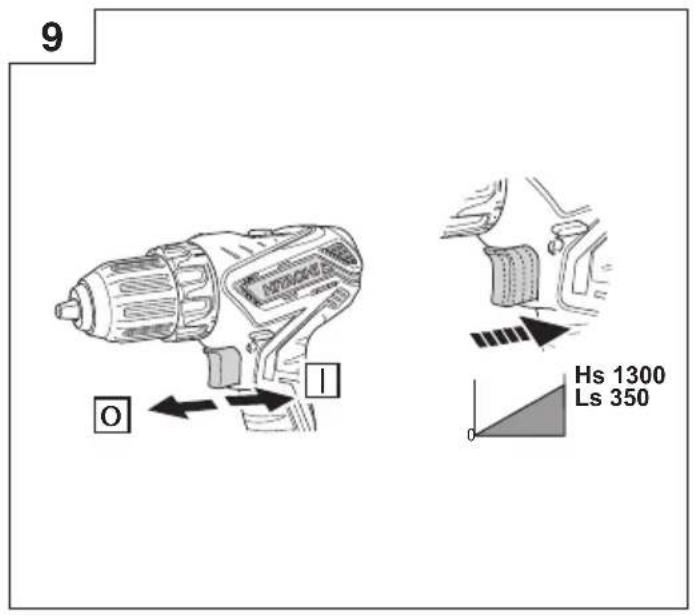

	Bouton ON
	Bouton OFF

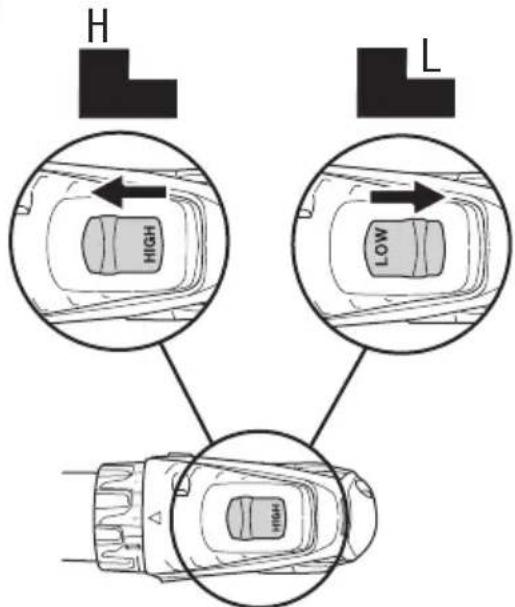

	Changement de vitesse de rotation - Haute vitesse
	Changement de vitesse de rotation - Basse vitesse

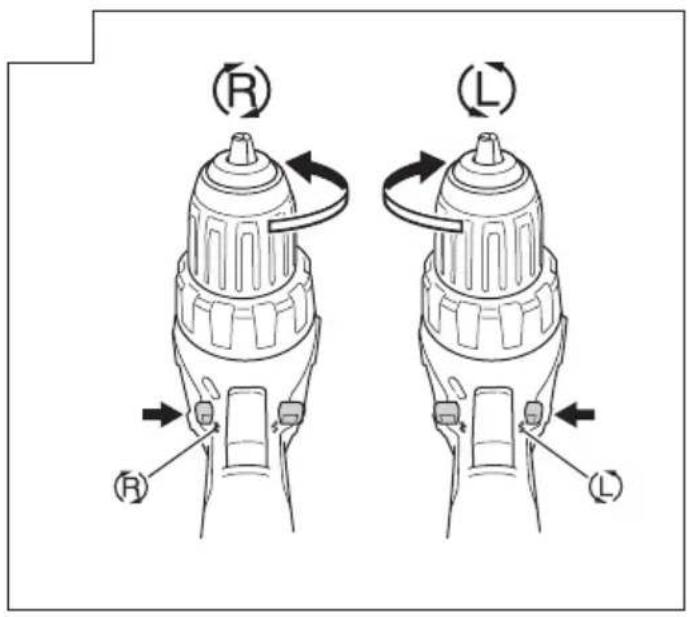

	Rotation dans le sens horsaire
	Rotation dans le sens anti-horaire

ACCESSIONS STANDARD

Outre l'unité principale (1), l'emballage contient les accessoires répertoriés à la page 147.

Les accessoires standard sont sujets à changement sans préavis.

APPLICATIONS

Enforcement et extraction de vis mécaniques, vis de bois, vis de taraudage, etc.
Forage de différents métaux
Forage de diff érents bois

SPECIFICATIONS

Modèle DS10DAL
Vitesse de rotation à vide (Basse / Haute) 0 - 350 / 0 -			1300 min -1
Capacité de la batterie	Perçage	Bois (épaisseur 18 mm) 29 mm
		Métal (épaisseur 1,6 mm)	Acier : 10 mmAluminium : 12 mm
	Conduite	Vis mécanique 6 mm
		Vis de bois	5,8 mm (diamètre) × 45 mm (longueur)(Requiert une lampe tímoin)
Batterie rechargeable			BCL1015S : Li-ion 10,8 V (1,3 Ah 3 cellules )BCL1015 : Li-ion 10,8 V (1,5 Ah 3 cellues )BCL1030 : Li-ion 10,8 V (3,0 Ah 6 cellues )
Poids			1,0 kg (BCL1015S ou BCL1015)1,2 kg (BCL1030)

Modèle UC10SL2
Tension de charge 1	0,8 V
Poids 0,35 kg

REMARQUE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.

CHARGE

Avant d'utiliser l'outil électrique, charger la batterie comme suit.

1. Brancher le cordon d'alimentation du chargeur sur la prise secteur.

Quand on raccorde la fiche du chargeur à une prise murale, la lampe tímoin clignote en rouge (à intervals d'une seconde).

1. Insérer la batterie dans le chargeur.

Insérer fermement la batterie dans le chargeur comme illustré sur la Fig. 2.

1. Charge

Quand on insere une batterie dans le chargeur, la lampe témoin s'allume en rouge.

Quand la batterie est complètement chargée, la lampe témoin clignote en rouge (à intervalles d'une seconde). (Voir le Tableau 1)

(1) Indication de la lampe tímoin

Les indications de la lampe témoin sont indiquées dans le tableau 1, selon l'etat du chargeur ou de la batterie rechargeable.

Tableau 1

Indications de la lampe tímoin					Pictogramme
Lampe tímoin (rouge)	Avant la charge	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)
	Pendant la charge	S'allume	S'allume sans interruption		-à
	Charge terminée	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)		...
	Veille de surchauff e	Clignote	S'allume pendant 1 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)	Batterie en surchauff e. Impossible de charger. (La charge commercera une fois que la batterie sera froide).	-à
	Charge impossible	Scintille	S'allume pendant 0,1 seconde. Ne s'allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur	...

François

(2) À propos de la température de la batterie rechargeable Les plages de température des batteries rechargeables sont indiquées dans le Tableau 2 ; en outre, il faut laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 2 Durée de recharge des batteries

Batteries rechargeables	Températures de recharge de la batterie
BCL1015S, BCL1015, BCL1030	0°C à 50°C

(3) A propos de la durée de recharge

En fonction de la combinaison des piles et le chargeur, le temps de recharge sera comme indiquedans Tableau 3.

Tableau 3 Durée de recharge (minutes approx.) à 20^

Chargeur Batterie	UC10SL2
BCL1015S Environ 25 minutes
BCL1015 Environ 30 minutes
BCL1030 Environ 60 minutes

REMARQUE

Le temps de recharge peut varier selon la température ambiente et la tension de la source.

1. Debrancher le cordon d'alimentation du chargeur de la prise secteur.
2. Tenir fermement le chargeur et degager la batterie.

REMARQUE

Bien partager la batterie du chargeur après usage, et la conserver.

ATTENTION

Si la batterie est chargée alors qu'elle est encore chaude parce qu'elle a eté laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu'elle vient d'être utilisée, la lampe temoin du chargeur s'allume en vert ou s'allume pendant 1 seconde, ne s'allume pas pendant 0,5 seconde (eteinte pendante 0,5 seconde). Dans ce cas, commencer par laisser la batterie refroidir avant de démarrer le chargement.
Lorsque la lampe temoin scintille (à intervalles de 0,2 seconde), vérifi er la presence de corps étrangers dans le connecteur de batterie du chargeur. En l'absence de corps étrangers, il s'agit probablement d'un dysfonctionnement de la batterie ou du chargeur. Les confi er à un service d'entretien autorisé.
Le micro-ordonateur intégré nécessitant environ 3 secondes pour confirmer le chargement de la batterie avec UC10SL2 lorsque le chargeur est retire, attendre au moins 3 secondes avant de le reinsérer pour poursuivre le chargement. Si la batterie est reinsérée dans un-delai de 3 secondes, elle n'est peut-être pas correctement chargee.

INSTALLATION ET FONCTIONNEMENT

Action Figure Page
Retrait et insertion de la batterie	1	148
Charge	2	148
Réglage du couple de serrage	3	148

Sélection de la position de perçage	4	148
Changement de la vitesse de rotation	5	148
Comment utiliser la DEL d'éclairage	6	148
Fixation de la mèche	7	149
Inversement du sens de rotation	8	149
Fonctionnement du commutateur	9	149
Retrait et installation du crochet	10	149
Sélection des accessoires	—	150

ENTRETIEN ET VERIFICATION

1. Inspection de l'outil

Etant donné que l'utilisation d'un outil émousse réduira le rendement et entrainera eventuellement un mauvais fonctionnement du moteur, aiguiser ou replacer l'outil des qu'une abrasion apparait.
2. Vérification des vis de fixation

Vérifier régulierement toutes les vis de fixation et s'assurer qu'elles sont bien serrées. S'il advient qu'une vis se desserre, la dessererimmediatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

1. Entretien du moteur

Le bobinage de l'ensemble moteur est le « cœur » même de l'outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

1. Nettoyage de I'extérieur

Quand la perceuse-visseuse est sale, l'essuyer avec un chiffon sec et doux ou un chiffon imbibé d'eau savonneuse. Ne pas utiliser de solvant au chlorde, d'essence ou de diluant, car ils font fondre les matières plastiques.

1. Rangement

Ranger la perceuse-visseuse dans un endroit où la température est inférieure à 40^ et hors de portée des enfants.

REMARQUE

Si l'on prévoit de ne pas utiliser la batterie pendant une longue période (3 mois ou plus), veiller à ce qu'elle soit entièrement chargée avant de la ranger. Une batterie moins chargée pourrait ne plus se recharger correctement après une longue période de stockage.

REMARQUE

Stockage des batteries au lithium-ion.

S'assurer que les batteries au lithium-ion ont ete entierementChargees avant de les stocker.

Le stockage prolongé de batteries faisement chargées peut entraîner une dépréciation des performances, réduisant considérablement la durée d'autonomie des batteries alors incapables de tener une charge.

Il est cependant possible de recouvrer la capacité d'autonomie d'une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation.

Si la durée d'autonomie de la batterie reste extrémement courte malgré les charges et utilisations consécutives, considérer la batterie en fin de vie et s'en procurer une neue.

ATTENTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

Avis important sur les batteries pour outils électriques sans fi I Hitachi

Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi s'il est utilisé avec une batterie autre que celle que nous avons spécifiée, ou encore si la batterie est démontee et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes).

GARANTIE

Nous garantissons que l'ensemble des outils electriques Hitachi sont conformes aux reglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les defaults ni les dommages inherents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuilles envoyer l'outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du mode d'emploi, dans un service après-vente Hitachi/agréé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conformes à ISO 4871.

Niveau de puissance sonore ponderee A:79 dB (A)

Niveau de pression acoustique pondérée A:68 dB (A) Incertitude K:3 dB (A).

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN60745.

Serrage à impact des pieces de fi xation :

Valeur d'émission de vibration a_h = 4,5m / s^2

Incertitude K = 1,5 m/s²

La valeur totale des vibrations a eté mesurée par une méthode d'essai standard et peut être utilisée pour comparer un outil à un autre.

Elle peut également être utilisée pour une évaluation préliminaire du niveau d'exposition.

AVERTISSEMENT

La valeur d'émission de vibrations en fonctionnement de l'outil électrique peut être différée de la valeur totale déclarée, en fonction des utilisations de l'outil.

• Identifier les mesures de protection de l'utilisateur fondées sur une estimation de l'exposition en conditions d'utilisation (tenant compte de tous les aspects du cycle d'utilisation, tels que les moments ou l'outil est mis hors tension ou lorsqu'il tourne à vide en plus des temps de déclenchements).

REMARQUE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.

DS10DAL 1 1 2 1 1
DS10DAL (NN) 1	-	-	-	-

1

3
Min.

Max.

5

2
4
6

7

BCL1015:331067

331086

Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541

91015 EVRY CEDEX, France

Tel: [phone]

Fax: [phone]

URL: http://www.hitachi-powertools.fr
