BT Drive Free 114 - Kit d'encastrement BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Kit d'encastrement BLAUPUNKT BT Drive Free 114
Type de produit	Kit d'encastrement Bluetooth
Connectivité	Bluetooth 5.0
Portée Bluetooth	Jusqu'à 10 mètres
Alimentation	Alimentation par batterie rechargeable
Durée de vie de la batterie	Jusqu'à 10 heures d'utilisation
Dimensions	Compact, adapté à l'encastrement
Poids	Léger pour un montage facile
Utilisation	Idéal pour les voitures, installation facile
Maintenance	Nettoyage régulier recommandé, pas de pièces remplaçables
Sécurité	Conforme aux normes de sécurité en vigueur
Informations générales	Compatible avec la plupart des appareils Bluetooth

FOIRE AUX QUESTIONS - BT Drive Free 114 BLAUPUNKT

Comment jumeler mon smartphone au BLAUPUNKT BT Drive Free 114 ?

Pour jumeler votre smartphone, activez le Bluetooth sur votre téléphone, puis mettez le BLAUPUNKT BT Drive Free 114 en mode de jumelage. Recherchez les dispositifs Bluetooth disponibles sur votre téléphone et sélectionnez 'BLAUPUNKT BT Drive Free 114' pour établir la connexion.

Que faire si le son est faible lors de l'utilisation du kit ?

Vérifiez le volume de votre smartphone ainsi que celui du BLAUPUNKT BT Drive Free 114. Assurez-vous également qu'aucun autre appareil n'est connecté au kit qui pourrait affecter le niveau sonore.

Comment réinitialiser le BLAUPUNKT BT Drive Free 114 ?

Pour réinitialiser le kit, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera tous les paramètres d'usine.

Le kit ne s'allume pas, que faire ?

Assurez-vous que le kit est correctement alimenté. Vérifiez le câble d'alimentation et la prise. Si le problème persiste, essayez de charger le kit pendant au moins une heure avant de tenter de l'allumer à nouveau.

Comment répondre à un appel avec le BLAUPUNKT BT Drive Free 114 ?

Pour répondre à un appel, appuyez simplement sur le bouton d'appel sur le kit lorsque vous recevez un appel. Pour raccrocher, appuyez de nouveau sur le même bouton.

Puis-je utiliser le kit avec plusieurs téléphones ?

Oui, le BLAUPUNKT BT Drive Free 114 peut être jumelé avec plusieurs téléphones, mais il ne peut se connecter qu'à un seul appareil à la fois. Pour changer de téléphone, déconnectez le précédent et connectez le nouveau.

Comment mettre à jour le firmware du BLAUPUNKT BT Drive Free 114 ?

Pour mettre à jour le firmware, visitez le site officiel de BLAUPUNKT et téléchargez la dernière version du logiciel. Suivez les instructions fournies pour mettre à jour le kit.

Le microphone ne fonctionne pas, que faire ?

Vérifiez que le microphone n'est pas obstrué et qu'il est correctement positionné. Assurez-vous également que les paramètres de votre smartphone permettent l'utilisation du microphone pour les appels.

Est-ce que le BLAUPUNKT BT Drive Free 114 est compatible avec tous les smartphones ?

Le BLAUPUNKT BT Drive Free 114 est compatible avec la plupart des smartphones dotés de la fonction Bluetooth. Cependant, il est recommandé de vérifier la compatibilité avec votre modèle spécifique.

Comment nettoyer le BLAUPUNKT BT Drive Free 114 ?

Utilisez un chiffon doux et humide pour nettoyer le kit. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

MODE D'EMPLOI BT Drive Free 114 BLAUPUNKT

BT Drive Free 114	31
Technologie Bluetooth	32
Consignes de sécurité et informations générales	32
Instructions pour l'élimination	33
Composition de la fourniture	33
Installation sur le pare-soileil	33
Insertion de la batterie	34
Informations sur la batterie	34
Recharge de la batterie	35
Vue d'ensemble	36
Mise en marche et arrêt	36
Couplage (Pairage) et connexion avec le téléphone portable	37
Fonction multi-liasons	38
Établit la liaison avec deux téléphones portables	38
Utilisation du BT Drive Free 114	39
Réinitialisation du BT Drive Free 114	42
Témoins lumineux et signaux sonores	42
Dépannage	43
Déclaration de conformité	43
Garantie	43
Caracteristiques techniques	44

BT Drive Free 114

Ce kit mains-libres sans fi Bluetooth a été spécialement concu pour les utilisateurs souhaitant utiliser leur téléphone portable en cours de conduite. La fonction全套-liaisons permet l'utilisation simultanée du kit BT Drive Free 114 avec deux téléphones portables. Un système de microphone amélioré et la technologie DSP de réduction de l'echo et des bruits permet d'assurer une excellente qualité de communication mains-libres.

Subject to change!

17.11.14 16:38

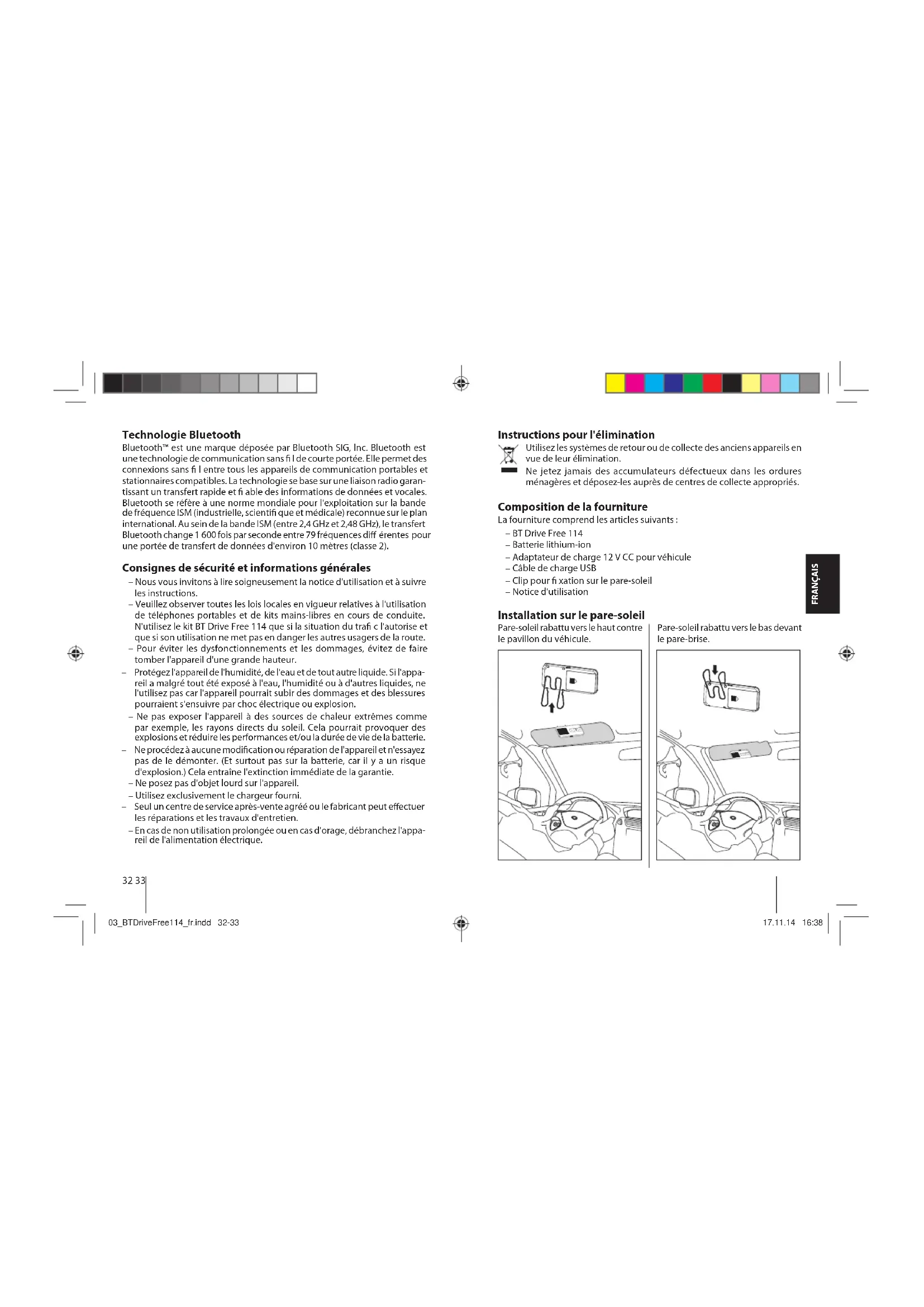

Technologie Bluetooth

Bluetooth™ est une marque déposée par Bluetooth SIG, Inc. Bluetooth est une technologie de communication sans fi du courtte portée. Elle permet des connexions sans fi entre tous les appareils de communication portables et stationnaires compatibles. La technologie se base sur une liaison radio garantissant un transfert rapide et fi able des informations de données et vocales. Bluetooth se refère à une norme mondiale pour l'exploitation sur la bande de fréquence ISM (industrielle, scientif que et Médicale) reconnaue sur le plan international. Au sein de la bande ISM (entre 2,4 GHz et 2,48 GHz), le transfert Bluetooth change 1600 fois par seconde entre 79 fréquences différées pour une portée de transfert de données d'environ 10 metres ( classe 2).

Consignes de sécurité et informations generales

• Nous vous invitons à dire soigneusement la notice d'utilisation et à suivir les instructions.
• Veuillus observer toutes les lois locales en vigueur relatives à l'utilisation de téléphones portables et dekits mains-libres en cours de conduite. N'utilisez le kit BT Drive Free 114 que si la situation du trafi c'autorise et que si son utilisation ne met pas en danger les autres usagers de la route.
  Pour évitier les dysfonctionnements et les dommages, évitez de faire tomber l'appareil d'une grande hauteur.
• Protégez l'appareil de l'humidité, de l'eau et de tout autre liquide. Si l'apparéil a malgré tout été exposé à l'eau, l'humidité ou à d'autres liquides, ne pourrait pas car l'appareil pourrait subir des dommages et des blessures pouraient s'ensuivre par chic électricque ou爆炸.
• Ne pas exposer l'appareil à des sources de chaleur extrêmes comme par exemple, les rayons directs du soleil. Cela pourrait provoquer des explosions et réduire les performances et/ou la durée de vie de la batterie.
• Ne procócede à aucune modification ou réparation de l'appareil et n'essayez pas de le démonter. (EtASF surpartas la batterie,car il a un risque d'expllosion).Cela entraine l'extraction immediate de la garantie.
• Ne posez pas d'objet lourd sur l'appareil.
• Utilisez exclusivement le chargeur fourni.
• Seul un centre de service après-vente agreeé ou le fabricant peut effectuer les réparations et les travaux d'entretien.
• En cas de non'utilisation prolongée ou en cas d'orage, débranchez l'apparéillel l'alimentation électrique.

32 33

03_BTDriveFree114 fr.indd 32-33

Instructions pour l'élimination

Utilissez les systèmes de return ou de collecte des ancients apparéels en vue de leur élimination.

Ne jetez jamais des accumulateurs défectueux dans les ordures menagères et déposez les auprès de centres de collecte appropriés.

Composition de la fourniture

La fourniture comprend les articles suivants :

• BT Drive Free 114
  Batterie lithium-ion
  -Adaptateur de charge 12 V CC pour vehicule
• Cable de charge USB
  -Clip pour fixation sur le pare-soileil
• Notice d'utilisation

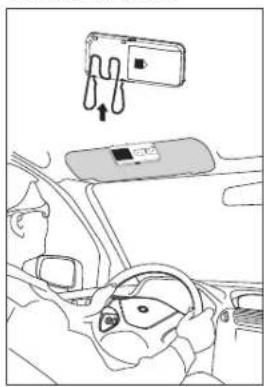

Installation sur le pare-soleil Pare-soleil rabattu vers le haut contre le pavillon du vehicule.

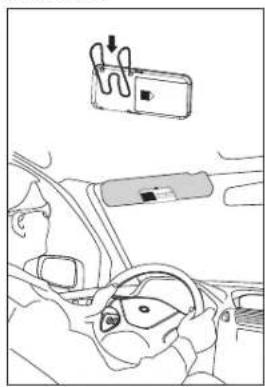

Pare-soleil rabattu vers le bas devant le pare-brise.

17.11.14 16:38

Insertion de la batterie

Informations sur la batterie

L'appareil est equipé d'une batterie lithium-ion. La batterie est compatible avec la batterie Nokia BL-5B. La pleine puissance d'une batterie neue n'est atteinte qu'au bout de deux ou trois cycles de charge/decharge complets. La batterie peut être rechargeée et déchargePlusieurs centaines de fais mais sa capacité se dégrade avec le temps.

Débrancher le BT Drive Free 114 de l'alimentation électrique des que la batterie est entièrement chargee, car une surcharge réduit la durée de vie de la batterie. Une batterie chargee perd de sa capacité en cas de non utilisation. Important: veiller a ce que la batterie soit entierement chargee en cas de non utilisation prolongée d'appareil. Af n d'eviter une décharge profonde de la batterie, il faut recharger le BT Drive Free 114 au moins tous les 3 mois.

Recharge de la batterie

Le BT Drive Free 114 fonctionne grâce à une batterie rechargeable. Charger totallement la batterie avant la première utilisation. Lizez le paragraphe « Informations sur la batterie » avant de commencer l'opération de charge. Reliez le BT Drive Free 114 à l'adaptateur de charge automobile à l'aide du cable USB. Branchez l'adaptateur de charge automobile dans l'allume-cigares du vehicule. Le BT Drive Free 114 peut aussi se recharger sur un ordinateur avec le cable USB.

Remarque:ds que l'appareil est branché,le BT Drive Free 114 s'teint.

Pendant l'opération de charge, la touche MF s'allume en rouge. Lorsque la batterie est totallement chargée, la touche MF s'allume en bleu. L'opération de charge de la batterie dure env. 3 heures. Une fois que la batterie est chargée, débranche le BT Drive Free 114.

Une batterie complètement chargeé permet un temps de communication de jusqu'à 15 heures et une autonomie en veille de jusqu'à 500 heures. Lorsque l'état de charge de la batterie s'aff aiblit, la touche MF clignote en rouge toutes les 3 secondes et des bips sonores retentissent toutes les 60 secondes. Remarque: en cas de liaison avec un iPhone, le symbole sur l'écran de l'iPhone indicate l'état de charge de la batterie du BT Drive Free 114.

Vued'ensemble

① Haut-parleur
② Touche MODE
Capeur du NFC
Microphone
Augmenter le volume sonore (+)
Touche MF (touche multi-fonctions lumineuse)
①Réduire le volume sonore(-)
Clip de fi xation pour le pare-soleil
Douille de charge (raccordement micro USB)
Compartiment de la batterie

Mise en marche et arrêt

Mise en marche

Pour la mise en marche, maintainez la touche MF enforcée pendant 3 secondes jusqu'à ce que vous entendiez un bip sonore aigu et que la touche MF s'allume en bleu. Ensuite, la touche MF clignote en bleu et l'appareil est allumé.

Remarque: après la mise en marche, le BT Drive Free 114 se connecte automatiquement avec le dernier téléphone portable connecte.

Arrêt

Pour eteindre l'appareil, maintenance la touche MF enfoncée pendant 3 secondes jusqu'à ce que vous entendiez un bip sonore grave et que la touche MF s'allume en rouge. L'appareil est ensuite arrêté.

Couplage (Pairage) et connexion avec le téléphone portable

Avant de pouvoir utiliser le BT Drive Free 114, vous devze le coupler et le relier avec un téléphone portable compatible Bluetooth. Le couplage s'eff ectue une bonne fois pour toute et ne savere nécessaire que lors de la première liaison avec le téléphone portable. Le BT Drive Free 114 peutetre couple avec jusqu'à huit téléphones portables et être relié simultanément avec deux téléphones portables.

Appariement intelligent du NFC

La procédure d'apparium intelligent du NFC est disponible pour BT Drive Free 114 af n de rendre l'appariument beaucoup plus simple et plusrapide. Assurez-vous que le système d'exploitation de votre téléphone portable est Android 4.1, Windows 8, Blackberry 7.0 ou une version ultérieure. Le capteur du NFC est en général situé au dos du téléphone.

• Veuillage en premier lieu activer la fonction NFC dans le menu Paramétres de votre téléphone.
• Déverrouille l'écran de votre téléphone pour activer la détéction NFC, puis touchez la zone du capteur du NFC de BT Drive Free 114 située sur le côté de votre téléphone portable. Le téléphone portable émettra un signal sonore s'il détecte que le haut-parleur est coupé, et le BT Drive Free 114 s'activera et accédera automatiquement au mode apparition.

FRANÇAIS

• Confirmez la requête d'apparlement qui s'affiche sur l'écran du téléphone, et l'apparlement s'executera. Dans le cas contraire, veillez suivre les étapes générales pour exécuter la Procedure d'apparlement.

Procedure générale

• Maintenze le BT Drive Free 114 à portée d'un téléphone portable compatible Bluetooth ; la distance doit être au maximum d'un mètre.
  -Le BT Drive Free 114 doit etre arrete.

• Appuyez sur la touche MF pendant env. 6 secondes jusqu'à ce que vous entendiez un bip sonore grave et que la touche MF clignote en alternance en rouge et en bleu. L'appareil se調查 en mode couplage.

• Activez la fonction Bluetooth du téléphone portable et lancez la recherche d'appareils Smartphone. (Pour ce faire, consultez la notice d'utilisation du téléphone portable).

-Sur la liste des appareils detectés, selectionnez « BT DF 114 »
-Tapez eventuelflement le code PIN 一 0 0 0 0 et confirme la saisie. Si I'opération de couplage s'est effectue correctement, vous entendez un bip sonore et la touche MF s'allume pendant 3 secondes en bleu. (Remarque: le code PIN est preprogramme et ne peut pas etre modifie.)
- Àpres le couplage, le BT Drive 114 se connecte automatiquement avec le téléphone portable. Sur certains téléphones portables, vous doivent confirmer la liaison manuellement. Ensuite, le BT Drive Free 114 passen en mode veille et la touche MF clignote toutes les 3 secondes en bleu.

Remarque: si le couplage n'est pas terminé au bout de 2 minutes, le BT Drive Free 114 s'eteint de lui-même. Dans ce cas, repêze la procédure de couplage.

Fonction multi-liaisons

La fonction multi-liaisons permet l'utilisation simultanee du BTDrive Free 114 avec deux telephones portables. C'est intereessant pour les utilisateurs qui possedent un telephone portable privé et professionnel.

Établier la liaison avec deux téléphones portables

Vous have plusieurs possibilites de relier le BT Drive Free 114 avec des téléphones portables deja couples.

Liaison automatique

Lors de la mise en marche du BT Drive Free 114, une liaison est automatiquement établie avec les deux téléphones portables dernièrement connectés.

- Etabir la liaison via le BT Drive Free 114

Afn d'établit manuellement une liaison entre le BT Drive Free 114 et les deux téléphones portables dernièrement connectés, appuyez sur la touche MF. Le BT Drive Free 114 se connecte tout d'abord avec le téléphone portable dernièrement connecté. Ensuite, il se connecte avec l'avant-dernier telephone portable connecté.

- Etablir la liaison via le téléphone portable

Lorsque le téléphone portable n'est pas le dernier ni l'avant-dernier téléphone portable connecté avec le BT Drive Free 114, vousdez ezablr la liaison via le menu Bluetooth du téléphone portable. Une fois la liaison estable, vous pouvez ezabrir une autre liaison avec un deuxieme téléphone portable. De cette maniere vous pouvez déterminer l'ordre des liaisons.

Si deux téléphones portables sont reliés avec le BT Drive Free 114, le téléphone portable relié en premier est le premier apparéil et l’autre est le second. Une autre liaison ne peut être établit que lorsque la liaison avec l'un des deux téléphones portables a été coupée. Le téléphone portable alors encore connecté devient le premier apparéil.

Veuillez notes que la numérotriection vocale n'est disponible que pour le premier apparéil et que la commande pour la recomposition automatique du dernier numéro diffère pour le premier et le deuxième apparéil. Les autres fonctions sont exécutés de la même manière via le BT Drive Free 114 que pour une liaison avec un seul téléphone portable.

Utilisation du BT Drive Free 114

Après la réussite du couplage et la recharge de la batterie, les fonctions suivantes peuvent être effectuees:

Lancer un appel

- Numérotation vocale*

Pour activer la numérorotation vocale, appuyez brievement sur la touche MF. Vous entendez alors plusieurs bips sonores. Prononcez la commande vocale après les bips sonores. Lorsque la commande vocale est reconnue, le téléphone portable compose le numero associe.

Remarque: si deux téléphones portables sont reliés au BT Drive Free 114, les commandes vocales ne concernent que le téléphone portable connecté en premier.

38 39

03 BTDriveFree114 fr.indd 38-39

17.11.14 16:38

- Répartition de l'appoint du dernier numéro*

Appuyez deux fois sur la touche MF. Vous entendez un bip sonore et le numero composé en dernier est recomposé.

Remarque: si deux téléphones portables sont reliés au BT Drive Free 114, mainteze la touche « - » enforcée pendant 2 secondes pour composer le dernier numéro du téléphone portable relié en dernier.

Établissement de la communication via le téléphone portable

Composze le numero comme d'habitude sur le téléphone portable. L'appleil est automatiquement transféré au BT Drive Free 114.

Acceptor un appel

Pour accepter un appel entrant, veuillez appuyer brievement sur la touche MF.

Fin un appel

Appuyez brievement sur la touche MF pour metre fin a un appel.

Refuser un appel*

Pour refuser un appel, mainteze la touche MF enforcée jusqu'à ce que vous entendiez un bip sonore.

Régler le volume sonore

En cures de conversation, reglez le volume sonore avec les touches « + » et « - »

Déactivé le microphone (Mute)

Pour couper le microphone en cours de conversation, appuyez brièvement sur la touche MODE. La touche MF clignote toutes les 10 secondes en rouge et vous entendez deux bips sonores. Appuyez de nouveau sur la touche MODE pour annuler la coupure du son.

Transférer un appel

Pour transférer un appel du BT Drive Free 114 vers le téléphone portable, maintenez la touche MODE enforcée pendant 3 secondes. Répétez cette étagne pour réachemer un appel vers le BT Drive Free 114.

Remarque: sur certains téléphones portables, la liaison est coupée lorsqu'you transfrezé l'appel vers le téléphone portable. Pour réachemer l'appel vers le BT Drive Free 114, au lieu d'appuyer sur la touche MODE, vous doivent appuyer sur la touche MF.

Gestion des appels

Voupez accepter et gerer deux appels sur l'un des telephones portables reliés via le BT Drive Free 114.

En cours de conversation, vous receivez un appel
Garder l'appoint actif et accepter l'appoint entrant.	Appuyez sur la touche MF pendant 2 secondes.
Mettre fi n à l'appoint actif et accepter l'appoint entrant.	Appuyez brièvement sur la touche MF.
Poursuivre l'appoint actif et refuser l'appoint entrant.	Appuyez deux fois sur la touche MF.
Vous géréz deux appels, un appel actif et un en attente
Basculer entre l'appoint actif et l'appoint en attente.	Appuyez sur la touche MF pendant 2 secondes.
Mettre fi n à l'appoint actif et prendre l'appoint en attente.	Appuyez brièvement sur la touche MF.
Poursuivre l'appoint actif et mettre fi n à l'appoint en attente.	Appuyez deux fois sur la touche MF.
Poursuivre l'appoint actif et prendre l'appoint en attente.	Appuyez sur la touche « + » pendant 2 secondes.

Remarque: vous n'avez aucune capacité de gérer simultanément plusieurs appeits de deux téléphones portables reliés. Si vous receivez un appel sur un téléphone portable pendant qu'un communication est active sur l'autre téléphone portable, la communication active est coupée si vous acceptez l'appeil entrant an appuyant brièvement sur la touche.

Streaming audio

Le BT Drive Free 114 prend en charge la fonction A2DP. Avec une liaison de streaming audio, vous pouvez jouer sur le BT Drive Free 114 les titres musicaux enregistrées sur le téléphone portable. En cas d' appel, la lecture muscale est interrompue et reprise une fois l' appel terminé.

• Le téléphone portable doit prendre en charge cette fonction. Vous trouvrez des informations sur ce point dans la notice d'utilisation du téléphone portable.

Réinitialisation du BT Drive Free 114

Le BT Drive Free 114 peut être couplé avec jusqu'à huit téléphones portables.
Voues pouvée eff acer la liste de couplage et restaurer les réglages d'usine du kit mains-libres.

• Le BT Drive Free 114 doit être activé et aucune liaison ne doit être établie avec un téléphone portable.
• Maintenez les touches « + » et « - » enforcées simultanément pendant env. 10 secondes jusqu'à ce que la touche MF clignote en alternance en rouge et en bleu.

• Si la liste de couplage a ete effacee, la touche MF s'arrete de clignoter en alternance.

• Àprous la mise en marche suivante, le BT Drive Free 114 se trouve en mode couplage.

Témoins lumineux et signaux sonores

État de l'appareil Touche MF Signaux sonores
Mise en marche S'accume 3 secondes en bleu 1 son aigu
Arrêt S'accume 3 secondes en rouge 1 son grave
Mode couplage Clicnote note en alternance en rouge et bleu
Mode veille sans liaison	Clignote toutes les 3 secondes 1 fois en bleu
Mode veille avec liaison	S'accume 3 secondes en bleu
Appel entrant Clignote en bleu
Communication active	Clignote toutes les 2 secondes 1 fois en bleu
Mute Clignote toutes les 10 secondes 1 fois en rouge	2 bips toutes les 10 secondes
Batterie faible Clignote toutes les 3 secondes 1 fois en rouge	5 bips toutes les 60 secondes
La batterie est en cours de charge	S'accume en rouge.S'accume en bleu lorsque la batterie est complètement chargée.

4243

03_BTDriveFree114 fr.indd 42-43

Dépannage

Si sous n'arrivez pas a etablier la liaison entre le BT Drive Free 114 et le téléphone portable, vérif ez les points suivants :

Assurez-vous que la batterie est chargée.
- Assurez-vous que la fonction Bluetooth du téléphone portable est bien activé. Vous trouvez des informations plus détaillées sur ce point dans la notice d'utilisation du téléphone portable.
Vérifiez si le BT Drive Free 114 est relié au téléphone portable.
- Assurez-vous que la distance entre le BT Drive Free 114 et un téléphone portable couple fait moins de 10 mètres et qu'aucun obstacle ne seouve entre les appareils. Les obstacles peuvent perturber la transmission ou raccourcir la portée.
- Si aucune de ces mesures ne donne de résultat, prenez contact avec le point de service de votre revendeur.
Le BT Drive Free 114 est conforme à la Specification v4.0. Le fonctionnement impeccable entre le BT Drive Free 114 et des téléphones portables compatibles Bluetooth de différents fabricants et types ne peut pas être garantir cela dépend de la compatibilité.

Déclaration de conformité

Blaupunkt Technology GmbH, déclare par la présence que ce produit est en conformité avec les exigences de base et les autres dispositions applicables de la directive 1999/S/CE. Vous trouvez la déclaration de conformité sur le site Internet www.blaupunkt.com.

Garantie

Notre garantie constructeur s'etend à tous nos produits achetés au sein de l'Union Européenne. Pour les apparèils vendus en dehors de l'Union européen, les conditions de garantie applicables sont celles définies par notre représentant/agree dans le pays. Vous pouvez consulter les conditions de garantie sur le site www.blaupunkt.com.

17.11.14 16:38

\section*{Caracteristiques techniques}

Spécífication Bluetooth Version 40
Profils Bluetooth pris en charge	HSP (Headset Profile), HFP (Hands-free Profi le) et A2DP (Advanced Audio Distribution Profi le)
Gamage de fréquences 2,4 à 2,48 GHz sur la bande ISM
Portée Bluetooth Jusqu'à 10 mètres ( classe 2)
Dimensions 107 (L) x 48 (I) x 15 (H) mm
Poids Env. 60 g
Durée de charge de la batterie Env. 3 secondes
Autonomie en communication Jusqu'à 15 heures
Autonomie en veille	Jusqu'à 500 heures
Type de batterie	Lithium-ion, 3,7 V, 500 mAh, rechargeable, replacabilité (compa-tible avec batterie Nokia BL-5B)
Chargeur	5 V - 6 V DC, 300 mA

Contenido

Sous réserve de modifi cations!

04_BTDriveFree114 es.Indd 44-45

17.11.14 16:39

Tecnologia Bluetooth

Rögzités a napellenzöre
