512359 - Caméra de surveillance THOMSON - Notice d'utilisation et mode d'emploi gratuit

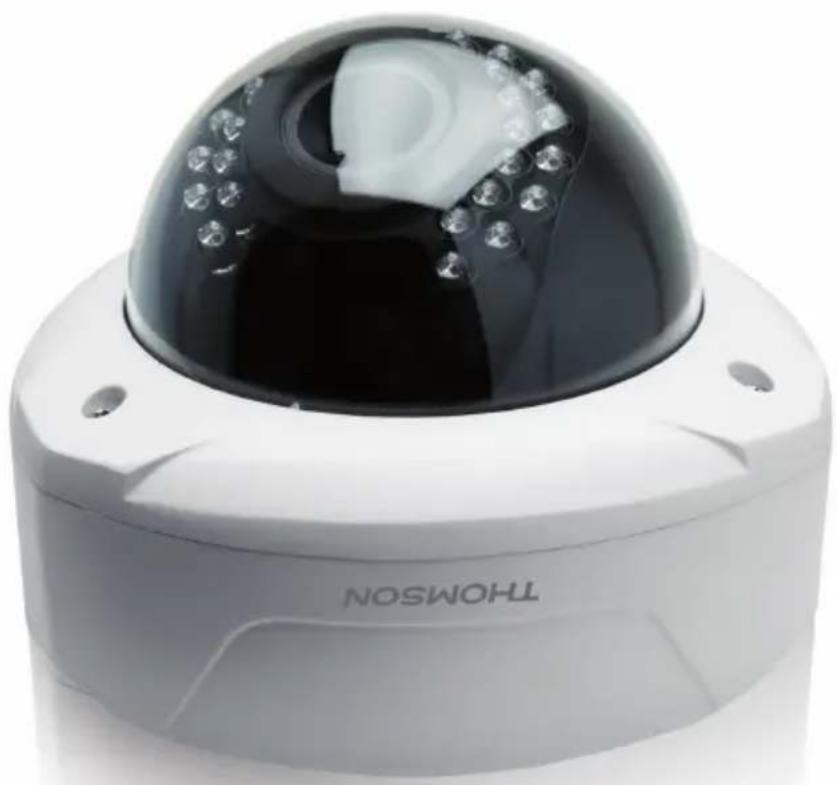

Type de produit	Caméra de surveillance dôme
Marque	Thomson
Modèle	512359
Résolution	1080p
Capteur	CMOS 1/3"
Angle de vision	Réglable de 24° à 81°
Focale	Variable 2,8 à 12 mm
Vision nocturne	Jusqu'à 20 mètres (Infrarouge)
Connexion réseau	Prise RJ45 avec PoE (802.3af)
Alimentation	12 Vdc 2 A (adaptateur fourni) ou PoE
Température d'utilisation	-10°C à 60°C
Utilisation	Extérieur sous abri
Fixation	Plafond (vis et chevilles fournies)
Zoom	Manuel, réglable
Mise au point	Manuelle, réglable
Capteur crépusculaire	Oui (déclenche la vision nocturne)
Compatibilité	Enregistreurs Thomson 512320, 512321, 512322, 512323
Contenu du kit	Caméra, chevilles, vis, adaptateur secteur 12V 2A, clé de démontage du dôme
Entretien	Débrancher avant nettoyage ; chiffon doux légèrement humide ; pas de solvants
Sécurité	Ne pas exposer au soleil, à des sources de chaleur, produits chimiques ou inflammables
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - 512359 THOMSON

Comment installer la caméra Thomson 512359 ?

Fixez la caméra au plafond à l'aide des vis et chevilles fournies. Dévissez la coupole supérieure avec la clé fournie pour accéder aux trous de fixation. Orientez la caméra en dévissant les vis de blocage, puis ajustez le zoom et la mise au point une fois l'image affichée.

La caméra n'affiche pas d'image sur le moniteur, que faire ?

Vérifiez que la caméra est bien alimentée (via PoE ou adaptateur secteur) et qu'elle est associée à l'enregistreur réseau. Consultez la notice de votre NVR pour l'association.

Comment connecter la caméra à l'enregistreur ?

Connectez le câble RJ45 de la caméra à un port PoE de l'enregistreur Thomson (modèles 512320, 512321, 512322, 512323). Si l'enregistreur n'est pas PoE, utilisez l'adaptateur secteur fourni.

La vision nocturne ne s'allume pas, est-ce normal ?

Oui, c'est normal. Les LEDs infrarouges émettent une lumière invisible à l'œil humain. L'objectif de la caméra capte cette lumière et affiche une image en noir et blanc dans l'obscurité.

Comment régler le zoom et la mise au point ?

Dévissez légèrement la vis de blocage correspondante sur la caméra, ajustez le zoom ou la mise au point manuellement, puis revissez pour verrouiller.

Puis-je utiliser la caméra sans adaptateur secteur ?

Oui, si votre enregistreur supporte le PoE (norme 802.3af), l'adaptateur secteur est facultatif. Sinon, utilisez l'adaptateur fourni.

Quelle est la portée de la vision nocturne ?

La portée de la vision nocturne infrarouge peut atteindre jusqu'à 20 mètres dans l'obscurité totale.

Comment nettoyer la caméra ?

Débranchez l'alimentation et le câble réseau. Utilisez un chiffon doux légèrement humidifié. N'utilisez pas de solvants, d'aérosols ou de produits abrasifs.

Quelles précautions de sécurité dois-je respecter ?

N'exposez pas la caméra directement au soleil, à des sources de chaleur, à des produits chimiques ou inflammables. Ne percez pas sans vérifier l'absence de câbles électriques.

Que faire en cas de dysfonctionnement après installation ?

Contactez le service après-vente Thomson au 0892 701 369 (0,337 €/min) du lundi au vendredi de 9h à 12h et 14h à 18h. Un technicien vous assistera pour diagnostiquer le problème.

MODE D'EMPLOI 512359 THOMSON

Caméra dôme 1080p varifocale pour enregistreur vidéo réseau couleur, POE

Compatible avec les kits de vidéosurveillance 512320, 512321, 512322, 512323

réf. 512359

SOMMAIRE

A - CONSIGNES DE SÉCURITÉ 03

1 - PRÉCAUTIONS D'UTILISATION 03 2 - ENTRETIEN ET NETTOYAGE 03 3 - RECYCLAGE 03

B - DESCRIPTION DU PRODUIT 04

1 - CONTENU DU KIT 04 2 - CAMÉRA 04

C - INSTALLATION 04

1 - INSTALLATION DE LA CAMÉRA 04 2 - CONNEXION DE LA CAMÉRA VIDÉO 05

D - UTILISATION 05

E - FAQ 06

F - INFORMATIONS TECHNIQUES ET LÉGALES 06

1 - CARACTÉRISTIQUES GÉNÉRALES 06 2 - CARACTÉRISTIQUES FONCTIONNELLES 07 3 - GARANTIE 07 4 - ASSISTANCE ET CONSEILS 07 5 - RETOUR PRODUIT/SAV 07

A - CONSIGNES DE SÉCURITÉ

1 - PRÉCAUTIONS D'UTILISATION

• La caméra vidéo ne doit pas être directement exposée à la lumière du soleil.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• Ne pas installer à proximité d'une source de chaleur (four, radiateur, etc.).
• Ne pas installer en milieu explosif ou à proximité de produits volatils ou inflammables.
• Ne pas laisser les enfants manipuler le produit.
• Lors du perçage pour la fixation au plafond, veillez à ne pas endommager de câbles électriques.
• Ne pas placer la caméra vidéo à proximité de sources électromagnétiques.
• Ne pas couvrir.

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et

à l'environnement. Faites reprendre ces appareils par tout distributeur ou utilisez les moyens de collecte sélective mis à votre disposition.

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débranchez l'alimentation et le câble réseau. Pour nettoyer le produit, ne pas utiliser de solvants abrasifs ou corrosifs. Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas utiliser d'aérosols, ce qui pourrait endommager le produit.

B - DESCRIPTION DU PRODUIT

1- CONTENU DU KIT 2 - CAMÉRA

1 Caméra 2 Chevilles pour la fixation de la caméra 3 Vis pour la fixation de la caméra 4 Adaptateur secteur 12Vdc 2A 5 Clé pour démontage du dôme

C - INSTALLATION

4

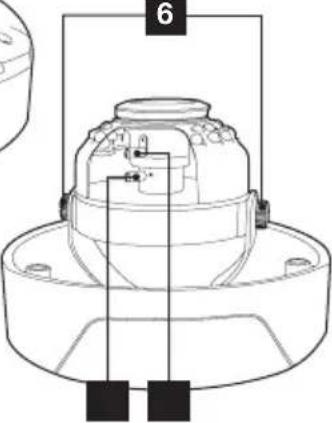

1 Capteur crépusculaire (déclenche la vision nocturne) 2 Objectif 3 Éclairage infrarouge pour la vision nocturne 4 Prise réseau PoE 5 Fiche DC 6 Vis de verrouillage de l'orientation 7 Vis de réglage du zoom 8 Vis de réglage de la mise au point

1 - INSTALLATION DE LA CAMÉRA

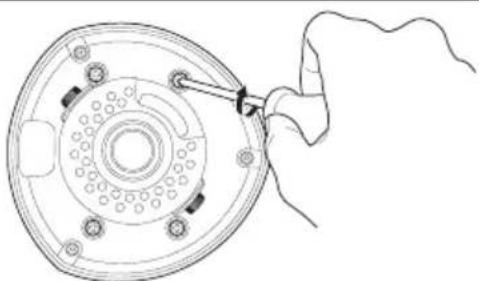

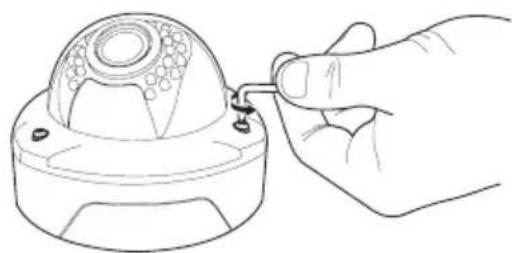

• La caméra est prévue pour être installée au plafond. Dévissez la coupole supérieure à l'aide de la clé fournie pour accéder aux 4 trous pour la fixation au plafond.

Fixez la caméra vidéo à l'aide de vis et chevilles appropriées au support (les vis et les chevilles fournies conviennent pour un support plein).

C - INSTALLATION

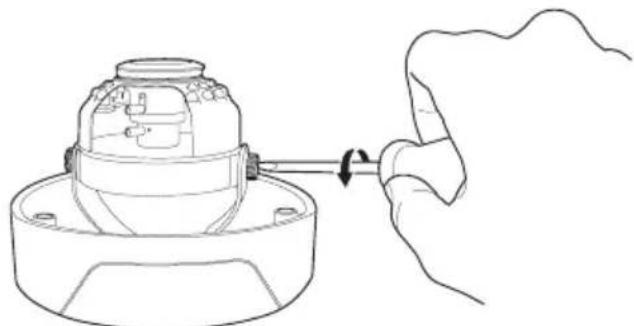

• Dévissez les vis de blocage de l'orientation, orientez la caméra vidéo dans la direction souhaitée puis verrouillez de nouveau les vis de blocage.

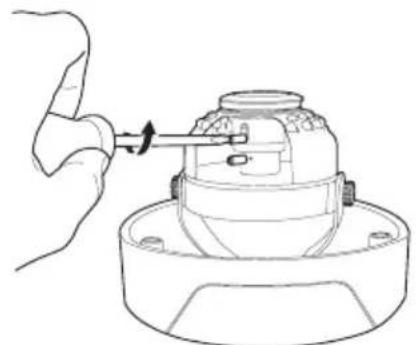

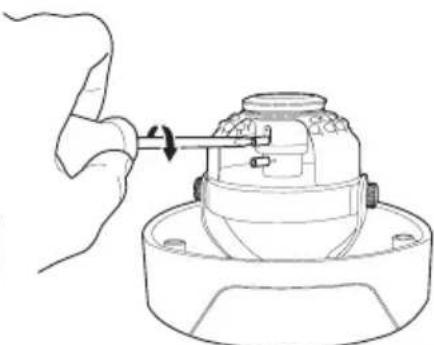

• Une fois la caméra opérationnelle, ajustez le zoom puis la mise au point. Le zoom et la mise au point se règlent en dévissant légèrement la vis de blocage correspondante :

2 - CONNEXION DE LA CAMÉRA VIDÉO

Pour connecter la caméra à votre enregistreur vidéo réseau Thomson 512320, 512321, 512322 ou 512323, référez-vous au manuel de votre enregistreur réseau.

Remarque : Notre caméra est compatible POE. Si l'enregistreur l'est également, l'utilisation de l'adaptateur secteur fourni est facultatif.

D - UTILISATION

Remarque : Dans ce chapitre, votre caméra doit avoir été installée et connectée. Si ce n'est pas le cas, reportez-vous aux chapitres précédents et à la notice de l'enregistreur vidéo réseau.

Fonctionnalités de la caméra extérieure 1080p varifocale THOMSON

• Notre caméra supplémentaire permet d'ajouter une source d'image supplémentaire à votre kit de vidéosurveillance.
• Elle permet ainsi de compléter et renforcer votre protection et votre surveillance. La caméra intègre un éclairage infrarouge asservi à un capteur crépusculaire, qui permet l'émission d'une lumière invisible à l'œil nu et permet d'obtenir une image à l'écran quelle que soit la luminosité.
• La caméra intègre également un zoom manuel qui vous permet d'ajuster le champ de vision à la zone à surveiller.

E - FAQ

Symptômes Causes possibles Solutions
Pas d'image sur le moniteur (écran noir).	Caméra video non alimentée. Contrôler l'alimentation de la caméra video.
	Caméra non associée.	Reportez vous à la notice de votre NVR pour associier votre caméra.
La caméra video n'émet pas de luière lorsque vous activez la fonction de vision nocturne.	C'est normal. Les LEDs infrarouge	utilisent une lamière invisible à l'oeil humain. L'objectif de la caméra video est sensible à cette source lumineuse et affiche une image en noir et blanc en condition d'obscurité complète.

F - INFORMATIONS TECHNIQUES ET LÉGALES

1 - CARACTÉRISTIQUES GÉNÉRALES

Type de capteur	CMOS 1/3"
Angle de vision	Régable de 24° à 81°
Focale	Variable 2.8 à 12mm
Résolution	1080p
Connexions	Prise RJ45 pour connexion à un enregistreur video réseau Thomson Prise pour alimentation externe fournie si l'appareil connecté n'est pas PoE
Portée de la vision de nuit	20m
Alimentation	12Vdc 2A
Norme PoE	802.3af
Température d'utilisation	-10°C à 60°C

F - INFORMATIONS TECHNIQUES ET LÉGALES

2 - CARACTÉRISTIQUES FONCTIONNELLES

Utilisation en extérieur : sous abri - Fixation : plafond - Visière de protection : non - Microphone intégré : non - Vision nocturne : jusqu'à 20 m

3 - GARANTIE

• Ce produit est garanti 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera la garantie.
• Les éléments dits consommables, tels les piles, ne rentrent pas dans le cadre de la garantie.

4 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou avez des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours

d'utilisation, il est impératif de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme.

Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier, le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après-vente au :

Tél : [phone]

(Audiotel : 0,337 € TTC/min)

Du lundi au vendredi de 9h à 12h et de 14h à 18h.

5 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et à la fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.avidsen.com

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

Avidsen France S.A.S - 32 Rue Augustin Fresnel

37170 CHAMBRAY-LÈS-TOURS - France
