Tipo de producto	Cámara de vigilancia tipo domo
Marca	Thomson
Modelo	512359
Resolución	1080p
Sensor	CMOS 1/3"
Ángulo de visión	Ajustable de 24° a 81°
Distancia focal	Variable de 2,8 a 12 mm
Visión nocturna	Hasta 20 metros (Infrarrojo)
Conexión de red	Conector RJ45 con PoE (802.3af)
Alimentación	12 Vcc 2 A (adaptador incluido) o PoE
Temperatura de funcionamiento	-10°C a 60°C
Uso	Exterior bajo techo
Fijación	Techo (tornillos y tacos incluidos)
Zoom	Manual, ajustable
Enfoque	Manual, ajustable
Sensor crepuscular	Sí (activa la visión nocturna)
Compatibilidad	Grabadores Thomson 512320, 512321, 512322, 512323
Contenido del kit	Cámara, tacos, tornillos, adaptador de corriente 12V 2A, llave de desmontaje del domo
Mantenimiento	Desconectar antes de limpiar; paño suave ligeramente húmedo; no usar solventes
Seguridad	No exponer al sol, a fuentes de calor, productos químicos o inflamables
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - 512359 THOMSON

¿Cómo instalar la cámara Thomson 512359?

Fije la cámara al techo con los tornillos y tacos incluidos. Desenrosque la cúpula superior con la llave incluida para acceder a los orificios de fijación. Oriente la cámara desenroscando los tornillos de bloqueo, luego ajuste el zoom y el enfoque una vez que se muestre la imagen.

La cámara no muestra imagen en el monitor, ¿qué hacer?

Verifique que la cámara esté correctamente alimentada (mediante PoE o adaptador de corriente) y que esté asociada al grabador de red. Consulte el manual de su NVR para la asociación.

¿Cómo conectar la cámara al grabador?

Conecte el cable RJ45 de la cámara a un puerto PoE del grabador Thomson (modelos 512320, 512321, 512322, 512323). Si el grabador no es PoE, use el adaptador de corriente incluido.

La visión nocturna no se enciende, ¿es normal?

Sí, es normal. Los LED infrarrojos emiten una luz invisible al ojo humano. El objetivo de la cámara capta esa luz y muestra una imagen en blanco y negro en la oscuridad.

¿Cómo ajustar el zoom y el enfoque?

Desenrosque ligeramente el tornillo de bloqueo correspondiente en la cámara, ajuste el zoom o el enfoque manualmente, luego vuelva a atornillar para fijar.

¿Puedo usar la cámara sin adaptador de corriente?

Sí, si su grabador soporta PoE (norma 802.3af), el adaptador de corriente es opcional. De lo contrario, use el adaptador incluido.

¿Cuál es el alcance de la visión nocturna?

El alcance de la visión nocturna infrarroja puede alcanzar hasta 20 metros en oscuridad total.

¿Cómo limpiar la cámara?

Desconecte la alimentación y el cable de red. Use un paño suave ligeramente humedecido. No use solventes, aerosoles ni productos abrasivos.

¿Qué precauciones de seguridad debo seguir?

No exponga la cámara directamente al sol, a fuentes de calor, productos químicos o inflamables. No perfore sin verificar que no haya cables eléctricos.

¿Qué hacer en caso de mal funcionamiento después de la instalación?

Contacte al servicio posventa de Thomson al 0892 701 369 (0,337 €/min) de lunes a viernes de 9h a 12h y 14h a 18h. Un técnico le ayudará a diagnosticar el problema.

MANUAL DE USUARIO 512359 THOMSON

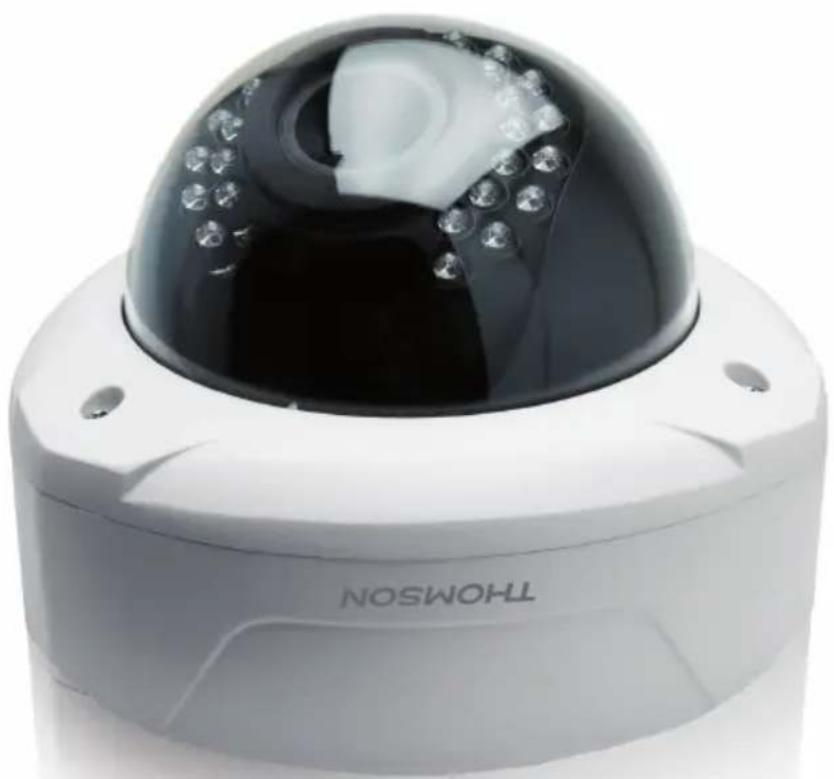

Cámara domo 1080p varifocal para grabadora de video en red en color, PoE

Compatible con los kits de videovigilancia 512320, 512321, 512322, 512323

ref. 512359

ÍNDICE

A - NORMAS DE SEGURIDAD 03

1 - PRECAUCIONES DE USO 03 2 - MANTENIMIENTO Y LIMPIEZA 03 3 - RECICLAJE 03

B - DESCRIPCIÓN DEL PRODUCTO 04

1 - CONTENIDO DEL KIT 04 2 - CÁMARA 04

C - INSTALACIÓN 04

1 - INSTALACIÓN DE LA CÁMARA 04 2 - CONEXIÓN DE LA CÁMARA DE VIDEO 05

D - USO 05

E - PREGUNTAS FRECUENTES 06

F - INFORMACIÓN TÉCNICA Y LEGAL 06

1 - CARACTERÍSTICAS GENERALES 06 2 - CARACTERÍSTICAS FUNCIONALES 07 3 - GARANTÍA 07 4 - ASISTENCIA Y ASESORAMIENTO 07 5 - DEVOLUCIÓN DEL PRODUCTO / SPV 07

A - NORMAS DE SEGURIDAD

1 - PRECAUCIONES DE USO

• La cámara de video no debe exponerse directamente a la luz del sol.
• No instalar cerca de productos químicos ácidos, amoniaco o una fuente que emita gases tóxicos.
• No instalar cerca de una fuente de calor (horno, radiador, etc.).
• No instalar en un entorno explosivo o cerca de productos volátiles o inflamables.
• No deje que los niños manipulen el producto.
• Al perforar para la fijación en el techo, cuidado de no dañar los cables eléctricos.
• No colocar la cámara de video cerca de fuentes electromagnéticas. No cubrir.

3 - RECICLAJE

Este logotipo significa que no se deben tirar aparatos inservibles con los residuos domésticos. Las posibles sustancias peligrosas contenidas pueden perjudicar la salud o el medio ambiente. Entregue

estos aparatos a su distribuidor o utilice los servicios municipales de recogida selectiva.

2 - MANTENIMIENTO Y LIMPIEZA

• Antes de cualquier mantenimiento, desconecte la alimentación y el cable de red.
• Para limpiar el producto, no use disolventes abrasivos o corrosivos.
• Use un simple trapo suave ligeramente humedecido. No use aerosoles, ya que podrá dañar el producto.

B - DESCRIPCIÓN DEL PRODUCTO

1-CONTENIDO DEL KIT 2-CÁMARA

1 Cámara 2 Tacos para la fijación de la cámara 3 Tornillos para la fijación de la casa 4 Adaptador de red 12 VCC 2A 5 Llave para el desmontaje de la cúpula

C - INSTALACIÓN

1 Sensor crepuscular (activa la visión nocturna) 2 Objetivo 3 Iluminación por infrarrojos para la visión nocturna 4 Toma de red + PoE 5 Enchufe CC 6 Tornillo de bloqueo de la orientación 7 Tornillo de ajuste del zoom 8 Tornillo de ajuste del enfoque

1 - INSTALACIÓN DE LA CÁMARA

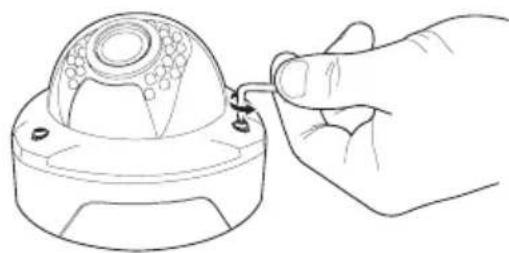

• Está previsto que la CÁMARA se instale en el techo. Desenrosque la cúpula con la llave suministrada para acceder a los 4 orificios para la fijación en el techo.

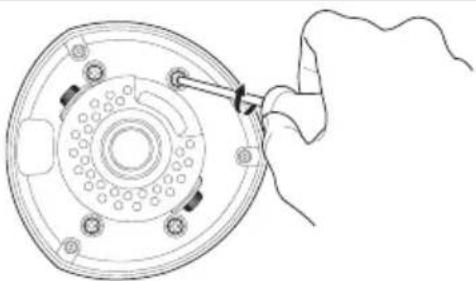

• Fije la CÁMARA de video con tornillos y tacos apropiados para el soporte (los tornillos y tacos suministrados son adecuados para muros macizos).

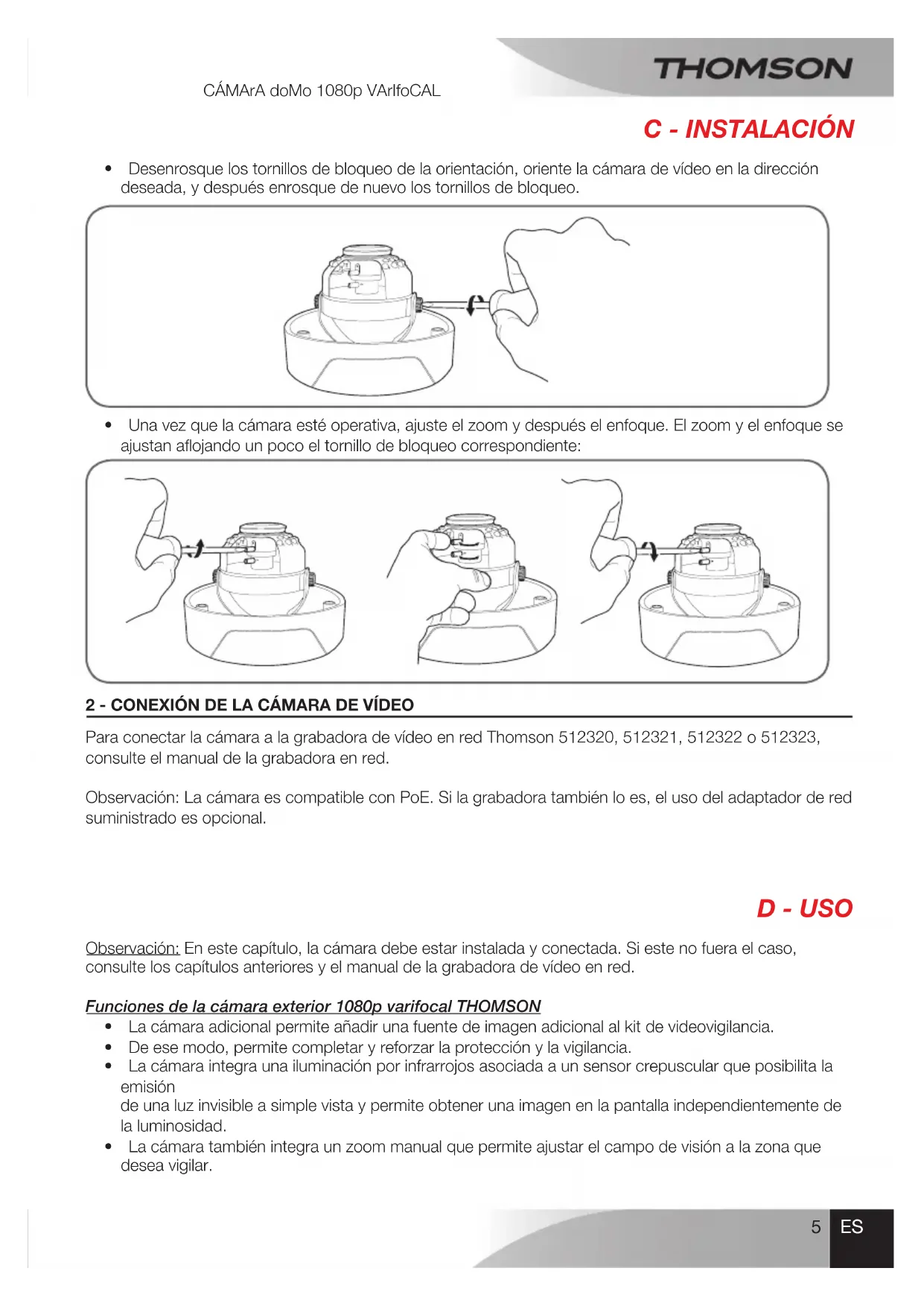

C - INSTALACIÓN

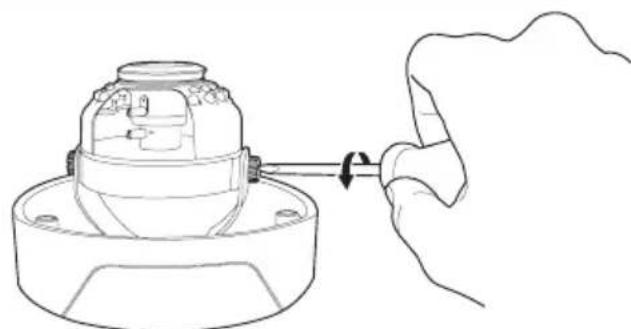

• Desenrosque los tornillos de bloqueo de la orientación, oriente la cámara de video en la dirección deseada, y después enrosque de nuevo los tornillos de bloqueo.

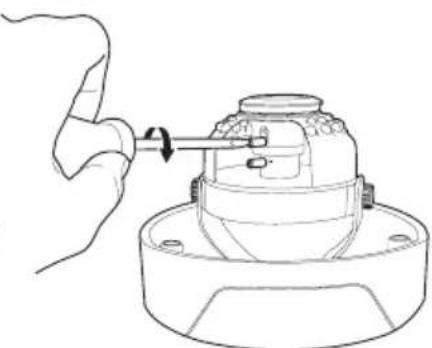

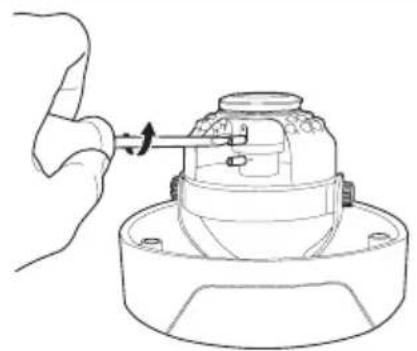

• Una vez que la CÁMARA está operativa, ajuste el zoom y después el enfoque. El zoom y el enfoque se ajustan aflojando un poco el tornillo de bloqueo correspondiente:

2 - CONEXIÓN DE LA CÁMARA DE VIDEO

Para conectar la CÁMARA a la grabadora de video en red Thomson 512320, 512321, 512322 o 512323, consulte el manual de la grabadora en red.

Observación: La CÁMARA es compatible con PoE. Si la grabadora también lo es, el uso del adaptador de red suministrado es opcional.

D - USO

Observación: En este capítulo, la cámara debe estar instalada y conectada. Si este no fuera el caso, consulte los capítulos anteriores y el manual de la grabadora de video en red.

Funciones de la cámara exterior 1080p varifocal THOMSON

• La cámara adicional permite añadir una fuente de imagen adicional al kit de videovigilancia.
• De ese modo, permite completar y reforzar la protección y la vigilancia.
• La cámara integra una iluminación por infrarrojos asociada a un sensor crepuscular que posibilita la emisión de una luz invisible a simple vista y permite obtener una imagen en la pantalla independiente de la luminosidad.
• La cámara también integra un zoom manual que permite ajustar el campo de visión a la zona que desea vigilar.

E - PREGUNTAS FRECUENTES

Síntomas Causas po sibles Solutuciones
No hayImagen en el monitor (pantalla negra).	Cármara de video no alimentada.	Contrôle la alimentación de la cármara de video.
	Cármara no emparejada.	Consulte el manual del NVR para emparejar la cármara.
La cármara de video no emite luz cuando activa la funciona de la visión noctura.	Es normal. Los LED infrarrojos usean una luz invisible a simple vista. El objektivo de la cármara de video es sensible a esta fuente luminosa y muestra unaImagen en blanco y negro en conditiones de obscuridad completa.

F - INFORMACIÓN TÉCNICA Y LEGAL

1-CARACTERÍSTICAS GENERALES

Tipo de sensor	CMoS 1/3''
Ángulo de visión	Ajustable de 24° a 81°
Focal	Variable de 2,8 a 12 mm
Resolución	1080p
Conexiones	Toma RJ45 para conexión a una grabadora de video en red Thomson Toma para la alimentación externa suministrada si el aparato conectado no es PoE
Alcance de la visión noctura	20m
Alimentación	12 VCC 2 A
Norma PoE	802.3af
Temperatura de uso	de -10°C a 60°C

F - INFORMACIÓN TÉCNICA Y LEGAL

2-CARACTERÍSTICAS FUNCIONALES

• Uso en el exterior: resguardado Fijación: techo
• Visera de protección: no
• Micrófono integrado: no
• Visión nocturna: hasta 20 m

3 - GARANTÍA

• Este producto tiene una garantía para las piezas y la mano de obra desde la fecha de compra. Es obligatorio conservar el justificante de compra durante todo el periodo de la garantía.
• La garantía no cubre los daños causados por negligencia, golpes y accidentes.
• Ningún elemento de este producto debe abrirse o repararse si no es por el personal de la Empresa AVIDSEN.
• Cualquier intervención en el aparato anulará la garantía.
• Los elementos definidos como consumibles, como las pilas, no entran en el marco de la garantía.

4 - ASISTENCIA Y ASESORAMIENTO

• En caso de problema de funcionamiento durante la instalación o tras el uso, deben ponerse en contacto con nosotros, mencionando la referencia delante de la instalación, para que nuestros técnicos diagnostiquen el origen del problema, ya que seguramente se deba a un ajuste no adaptado o a una instalación no conforme. Si el problema procede del producto, el técnico dará el número del expediente para la devolución a la tienda. Sin este número del expediente, la tienda tendrá derecho a rechazar el cambio del producto.

Póngase en contacto con los técnicos de nuestros servicios postventa en el:

Tel.: [phone]

(Precio: 0,06 euros/min) De lunes a jueves de 8:00 a 17:00 h y los viernes de 08:00 a 13:00 h.

5 - DEVOLUCIÓN DEL PRODUCTO / SPV

A pesar del cuidado aportado al diseño y a la fabricación de su producto, si este debe ser devuelto al servicio postventa en nuestros locales, puede considerar la evolución de las intervenciones en nuestro sitio de Internet en la dirección siguiente: http://sav.avidsen.com

• A pesar de todo el cuidado que hemos aportado al diseño de nuestros productos y a la realización de estas instrucciones, si encontrara dificultades durante la instalación del producto o tiene cualquier pregunta, le recomendamos encarecidamente que se ponga en contacto con nuestros especialistas que están a su disposición para asesorarle.
