512391 - Cámara de vigilancia THOMSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia IP fija
Marca	Thomson
Modelo	512391 (DSC-723W)
Resolución máxima	1280 x 720 píxeles (flujo principal)
Visión nocturna	LEDs infrarrojos matriciales, alcance 30 m, automática o manual
Sensor óptico	CMOS 1/4"
Lente	f = 4 mm, F = 1.2, ángulo de visión 70°
Compresión de video	H.264
Imágenes por segundo	Hasta 30 fps (todas las resoluciones)
Conectividad por cable	Ethernet 10/100, RJ45
Conectividad inalámbrica	WiFi IEEE 802.11b/g/n
Protocolo compatible	ONVIF
Alimentación	12 VCC / 1 A (adaptador de corriente incluido)
Consumo eléctrico	4,2 W máximo
Grado de protección	IP66
Dimensiones (con soporte)	208 x 107 x 92 mm
Peso	780 g
Temperatura de funcionamiento	-20 °C a 55 °C
Humedad de funcionamiento	20 % a 85 % HR (sin condensación)
Funciones principales	Visualización en vivo, detección de movimiento, alertas por correo electrónico, grabación en ordenador/smartphone, aplicación ThomView, compatibilidad con Thombox y grabador NVR
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave ligeramente humedecido; no usar sustancias abrasivas o corrosivas
Seguridad	No exponer la lente a la luz solar directa; no instalar en exteriores sin protección adecuada; no conectar tensión al borne; respetar la legislación local
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles; cualquier apertura anula la garantía
Garantía	2 años piezas y mano de obra
Soporte técnico	Tel. [phone] (1,349 €/llamada + 0,337 €/min) de lunes a viernes de 9h a 12h y de 14h a 18h
Reciclaje	No desechar con la basura doméstica; usar los puntos de recogida selectiva

Preguntas frecuentes - 512391 THOMSON

¿Cómo restablecer la cámara a los ajustes de fábrica?

Presione el botón Reset ubicado en el cable de la cámara durante aproximadamente 10 segundos. Las credenciales vuelven a admin (contraseña vacía) y los ajustes de red recuperan sus valores predeterminados.

¿Qué hacer si no puedo conectarme a la cámara desde la red local?

Primero verifique las conexiones de red y conecte temporalmente un cable Ethernet si la cámara está en WiFi. Use el software IP Camera Search Tool proporcionado en el CD para detectar la cámara. Si sigue siendo inaccesible, restablézcala.

¿Cómo configurar una alerta por correo electrónico ante una detección de movimiento?

En la interfaz web de la cámara, vaya a Red > Configuración de correo electrónico. Active el envío, complete el servidor SMTP, el puerto, el nombre de usuario y la contraseña de la dirección emisora. Luego, en Alarma > Detección de movimiento, active la detección y marque Enviar correo electrónico. Configure la sensibilidad y las zonas, luego guarde.

¿Qué aplicación usar para ver la cámara en un smartphone?

Descargue la aplicación gratuita ThomView desde App Store o Google Play. Ábrala, escanee el código QR ubicado en la cámara, luego ingrese el nombre del dispositivo, el identificador (admin por defecto) y la contraseña. Haga clic en el icono de video para ver el flujo.

¿Puedo usar la cámara con un grabador de video en red (NVR)?

Sí, la cámara es compatible con el protocolo ONVIF. Conéctela a la red, luego inicie la búsqueda de cámaras en el grabador. Si es necesario, proporcione manualmente la dirección IP de la cámara, el puerto ONVIF (por defecto 888) y las credenciales de conexión.

¿Cómo mejorar la fluidez o la calidad de la imagen?

En la interfaz web, ajuste la configuración de video: reduzca la resolución o cambie al flujo secundario (640x480) para mayor fluidez. Verifique también el ancho de banda de la red y pruebe la conexión WiFi. Para la calidad, aumente la tasa de bits si es posible.

La detección de movimiento se activa con demasiada frecuencia, ¿qué hacer?

Reduzca la sensibilidad en los ajustes de detección de movimiento (Alarma > Detección de movimiento). Use la función Zona de detección para excluir zonas que generan falsas alertas (ej.: ventana, árbol). También puede programar los rangos horarios de activación.

¿Cómo usar la cámara con una Thombox?

Desde la interfaz de la Thombox, vaya al widget Cámaras y haga clic en Añadir una nueva cámara. La configuración automática está soportada; si falla, ingrese manualmente la dirección IP de la cámara (con el puerto :88), el identificador y la contraseña. Siga las instrucciones para copiar los ajustes FTP si es necesario.

¿Cómo limpiar la cámara?

Antes de cualquier limpieza, desconecte la cámara. Use un paño suave ligeramente humedecido. Nunca use productos abrasivos o corrosivos, y no rocíe líquido directamente sobre el dispositivo.

¿Cuáles son los números de soporte técnico de Thomson?

Para asistencia avanzada, llame al 0899700750 (1,349 €/llamada + 0,337 €/min). Para Thombox y hogar conectado, contacte al 0892 701 369 (0,337 € IVA incluido/min). Los horarios son de lunes a viernes de 9h a 12h y de 14h a 18h.

MANUAL DE USUARIO 512391 THOMSON

- ACCESO A LA CONFIGURACIÓN DE LA CÁMARA

A - NORMAS DE SEGURIDAD 05

1 - PRECAUCIONES DE USO 05 2 - MANTENIMIENTO Y LIMPIEZA 05 3 - RECICLAJE 05

B - DESCRIPCIÓN DEL PRODUCTO 06

1 - CONTENIDO DEL KIT 06 2 - CÁMARA 06 3 - ADAPTADOR DE RED 06

C - INSTALACIÓN 07

1 - MONTAJE E INSTALACIÓN DE LA CÁMARA 07 2 - CONEXIÓN DE LA CÁMARA 07

D - CONFIGURACIÓN 08

1 - ACCESO A LA CONFIGURACIÓN DE LA CÁMARA 08 2 - ACCESO A TODOS LOS AJUSTES 08

2.1 - Vídeo en directo 08 2.2 - Ajustes 09 2.3 - Ejemplo: configuración de una alerta por correo electrónico al detectar un movimiento 09

E - USO EN UN TELÉFONO INTELIGENTE 11

F - USO EN UN ORDENADOR CON EL PROGRAMA THOMVIEW 12

G - USO CON UNA GRABADORA DE VÍDEO EN RED THOMSON 13

H - USO CON LA THOMBOX 13

1 - Configuración automática 2 - Configuración manual 14

I - REINICIO 15

J - PREGUNTAS FRECUENTES 16

K - INFORMACIÓN TÉCNICA Y LEGAL 17

1 - Características generales 17 2 - Garantía 18 3 - Asistencia y asesoramiento 18 4 - Devolución del producto / SPV 18 5 - Declaración de conformidad CE 18

A - NORMAS DE SEGURIDAD

1 - PRECAUCIONES DE USO

• La cámara no debe instalarse en un sitio donde el bajo del objetivo se pueda rayar o ensuciar.
• La conexión de la cámara no está prevista para una instalación en exterior, no se debe instalar en condiciones extremas de humedad o temperatura y se deben proteger adecuadamente los cables de alimentación y de datos en caso de uso en el exterior.
• No se debe exponer el objetivo a la luz directa del sol o a cualquier fuente luminosa.
• No se debe conectar un contacto que suministre tensión en la regleta de bornes que se pueda fijar en la cámara porque se corre el riesgo de deteriorar irremediablemente la electrónica.
• No deben acumularse varias ladrones o cables alargadores.
• No instalar cerca de productos químicos ácidos, amoniaco o una fuente que emita gases tóxicos.
• No se debe desenroscar totalmente el objetivo.
• La instalación y el uso de la cámara deben estar en conformidad con la legislación local.

3-RECICLAJE

Este logotipo significa que no se deben tirar aparatos inservibles con los residuos domésticos. Las posibles sustancias peligrosas contenidas pueden perjudicar la salud o el medio ambiente. Entregue

estos aparatos a su distribuidor o utilice los servicios municipales de recogida selectiva.

2 - MANTENIMIENTO Y LIMPIEZA

• Antes de cualquier mantenimiento, el producto debe desconectarse de la red eléctrica.
• El producto no debe limpiarse con sustancias abrasivas o corrosivas.
• Use un simple trapo suave ligeramente humedecido.
• No deben vaporizarse aerosoles ya que podrían dañar el interior del producto.

B - DESCRIPCIÓN DEL PRODUCTO

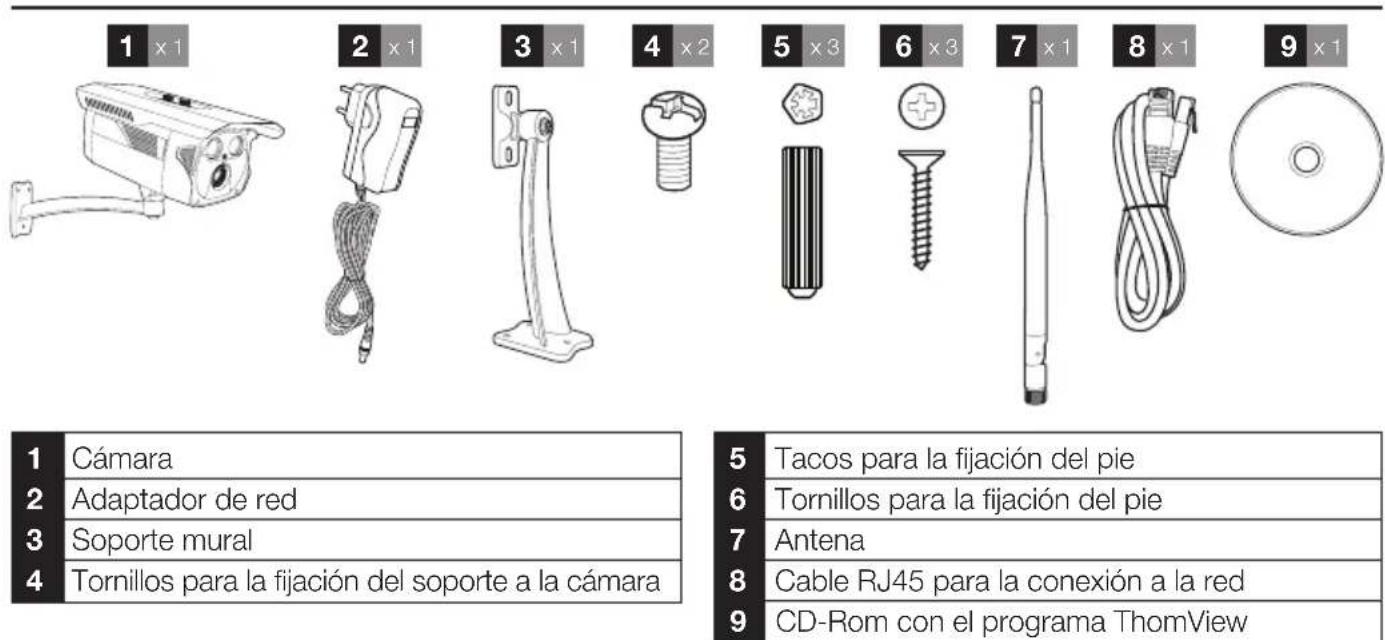

1 - CONTENIDO DEL KIT

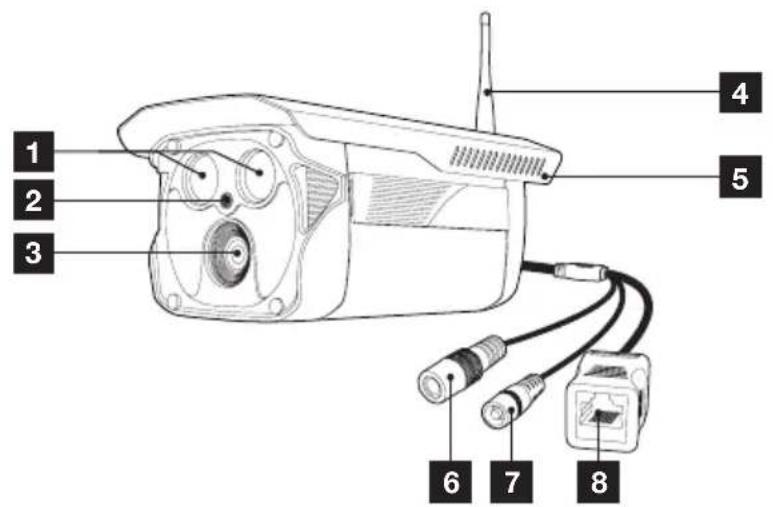

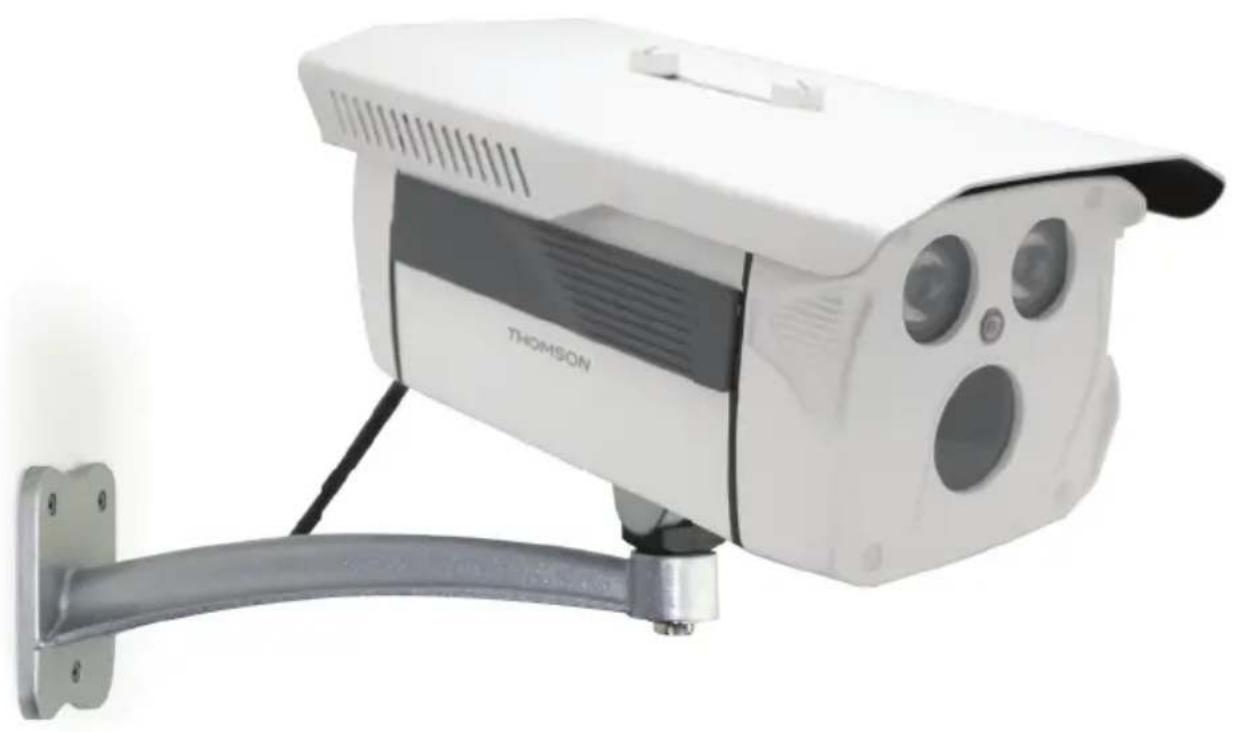

2-CÁMARA

Vista delantera

1	Illuminación por infrarrojos para una visión nocturna	5 Visera de protección
2	Sensor de luminosidad	6 Enchufe de alimentación ( tipo CC)
3	Objetivo	7 Botón reset
4	Antena	8 Enchufe de red

3 - ADAPTADOR DE RED

Se suministra en el kit un adaptador de red 230 VCA 50 Hz / 12 VCC 1 A para la alimentación de la cámara. No se deben usar otros modelos de alimentación, ya que podrían dañar la cámara y anular la garantía.

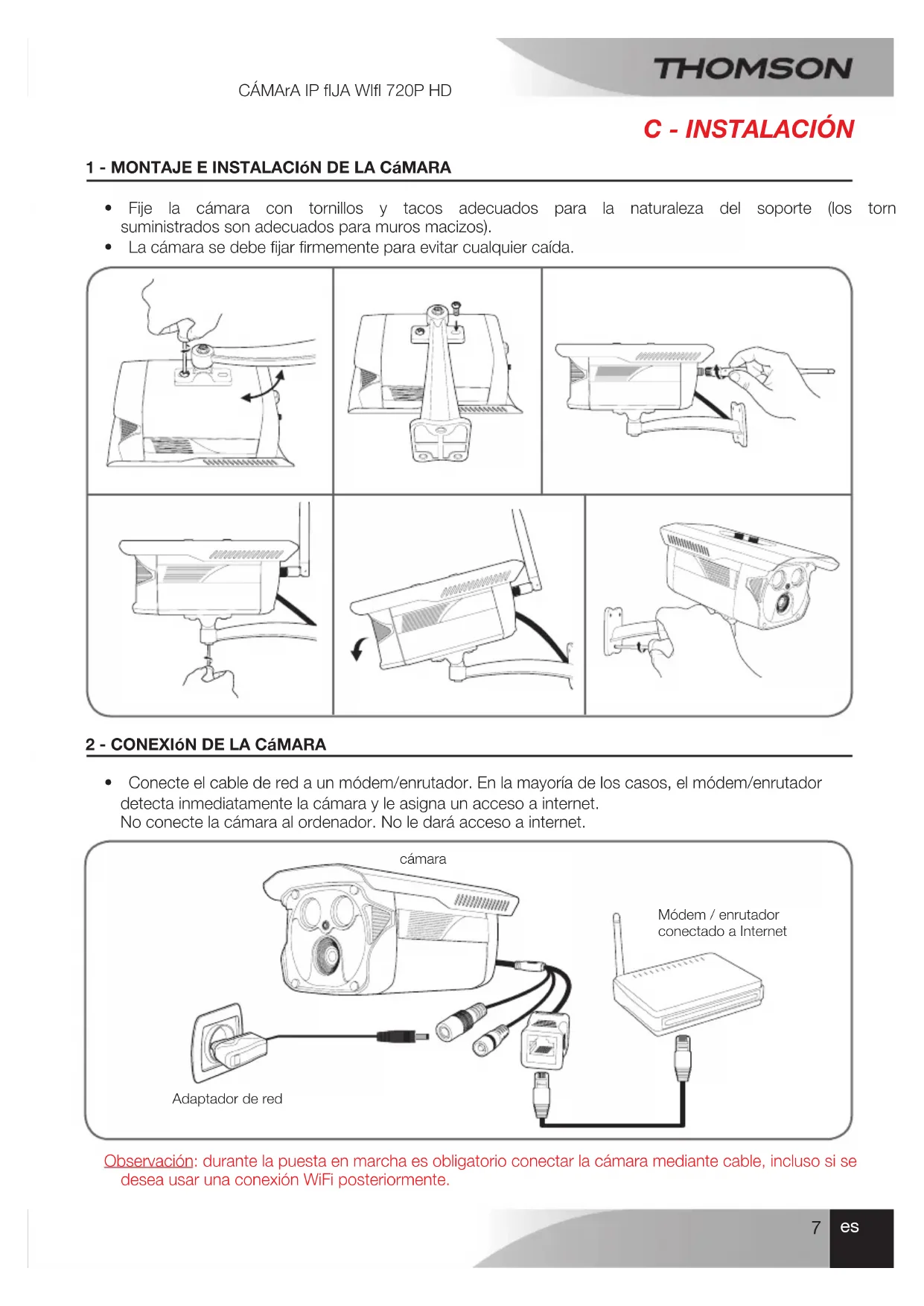

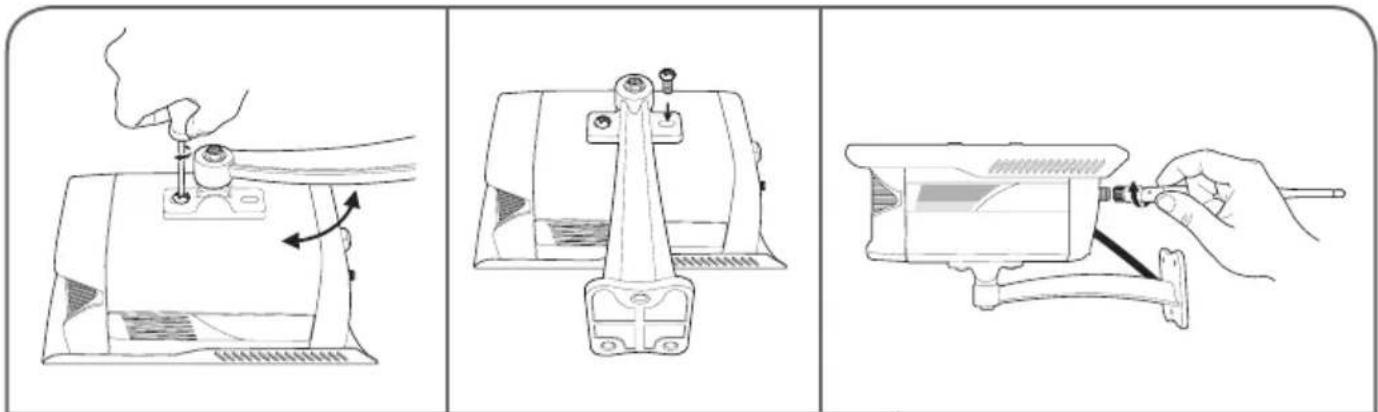

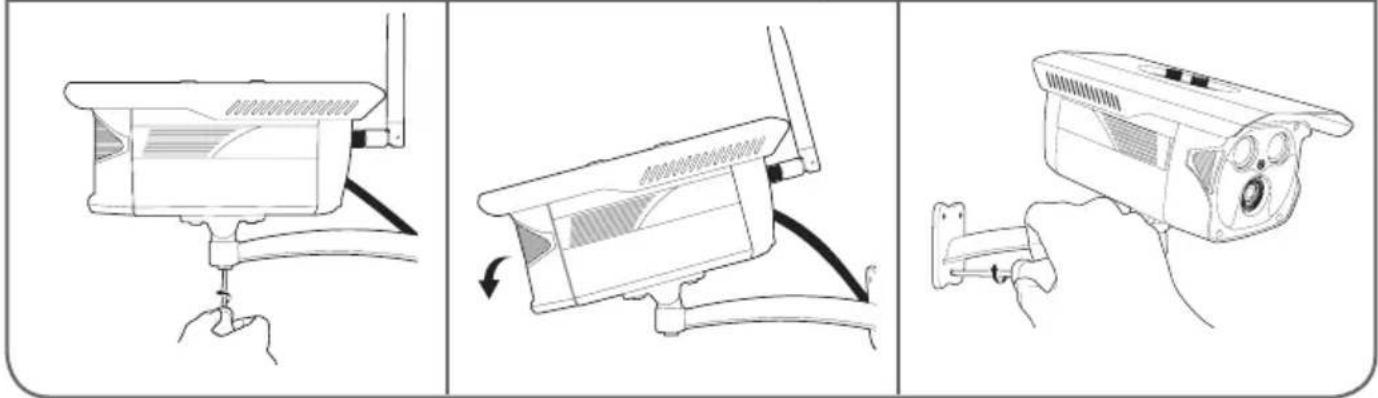

1 - MONTAJE E INSTALACIÓN DE LA CÁMARA

• Fije la CÁMARA con tornillos y tacos adecuados para la naturaleza del soporte (los tornillos suministrados son adecuados para muros macizos).
• La CÁMARA se debe fijar firmemente para evitar cualquier caída.

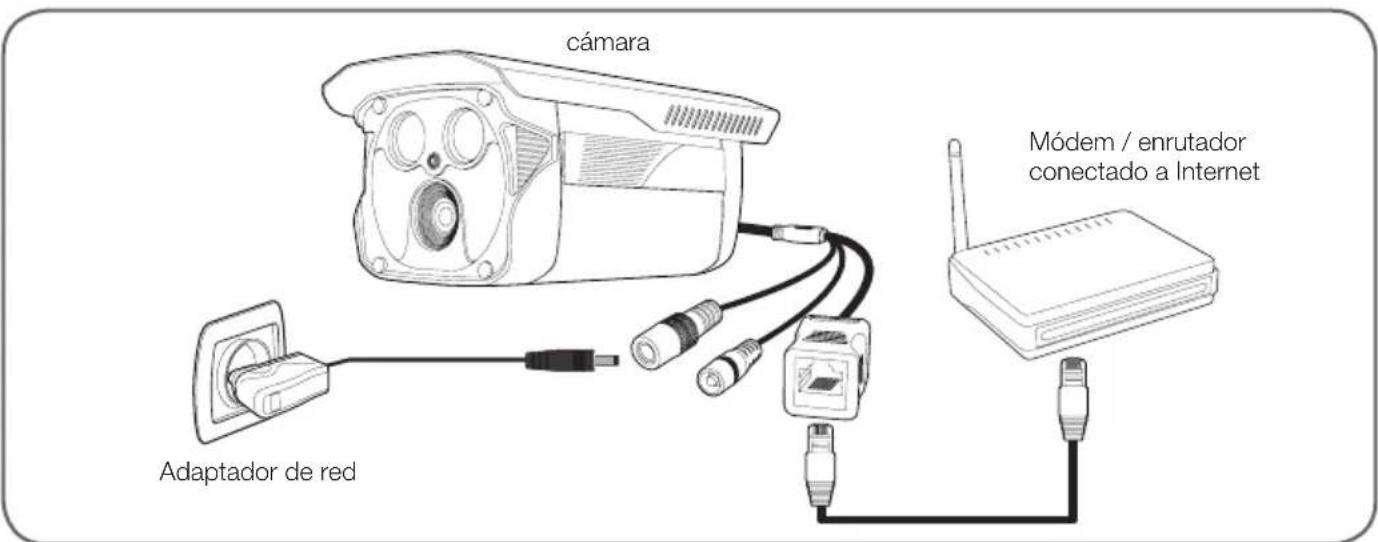

2 - CONEXIÓN DE LA CÁMARA

• Conecte el cable de red a un módem/enrutador. En la mayoría de los casos, el módem/enrutador detecta inmediatamente la CÁMARA y le asigna un acceso a internet. No conecte la CÁMARA al ordenador. No le dará acceso a internet.

Observación: durante la puesta en marcha es obligatorio conectar la CÁMARA mediante cable, incluso si se desea usar una conexión WiFi posteriormente.

D - CONFIGURACIÓN

1 - ACCESO A LA CONFIGURACIÓN DE LA CÁMARA

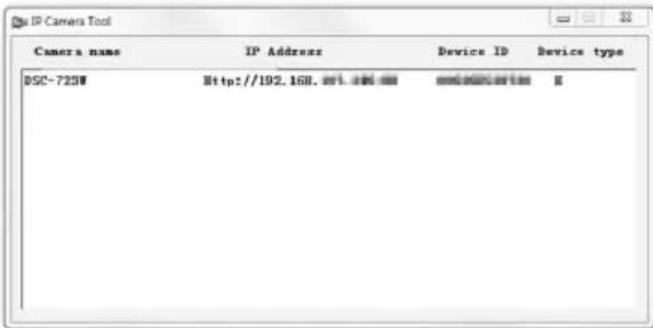

• Inserte el CD de instalación en un reproductor, inicie el programa IP Camera Search Tool:

La red detecta la CÁMARA e indica su dirección IP.

• Haga doble clic en el nombre para configuración de la cámara con el navegador de internet.
• El navegador necesita un módulo adicional para visualizar correctamente la imagen de la CÁMARA y le pedirá que lo instale. Acepte para que el navegador muestre la imagen:

Observación: El procedimiento puede variar en función del navegador, aunque el principio es el mismo: debe autorizar de forma permanente la ejecución del módulo para un funcionamiento óptimo de la CÁMARA en el navegador.

• Seleccione el idioma de visualización y después introduzca el identificador y la contraseña de conexión a la CÁMARA. De forma predeterminada, el identificador es admin y la contraseña está vacía; deje el campo en blanco. En la primera conexión, la CÁMARA le pedirá que cambie el identificador y la contraseña predeterminados para una mayor seguridad.

Una vez cambiados el identificador y la contraseña, deben conectarse de nuevo.

2 - ACCESO A TODOS LOS AJUSTES

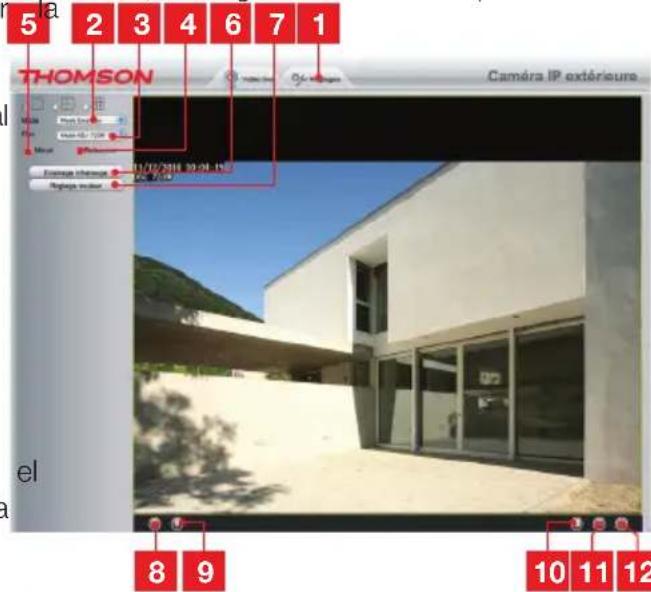

2.1 - Video en directo

Una vez conectado con los usuarios identificadores y contraseña, la imagen de la cámara aparece:

1	Pestña de acceso a la configuración de laámara
2	Antidestillo: si la iluminación de la imagenes artificial, selección 50 Hz. Si es natural, selección «extérieur» (exterior).
3	Selección<rápida calidad y fluidez
4	Giro horizontal de laImagen
5	Giro vertical de laImagen
6	Activación manual de la visión noctura
7	Ajuste del contraste, luminosidad, color
8	No se usa en este modelos
9	No se usa en este modelos
10	Hacer una Foto de laImagen de laámara enel ordinador

D - CONFIGURACIÓN

11 Hacer un video de la imagen de la cámara en el ordenador 12 Visualización de la imagen en pantalla completa (doble clic para activar)

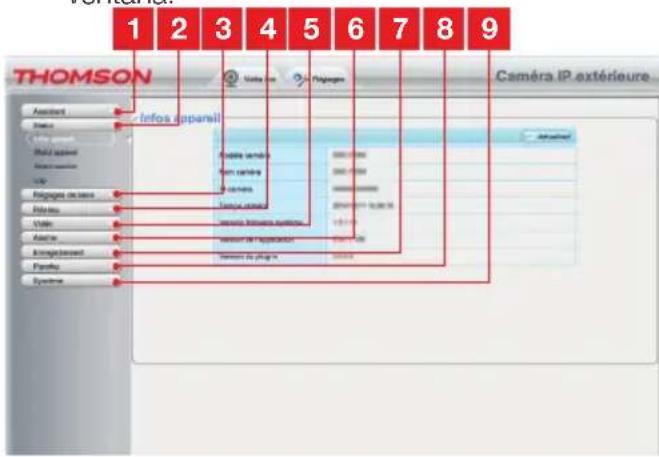

2.2 - Ajustes

Acceda a los ajustes de la CÁMARA pulsando la pestaña «Ajustes» en la parte superior de la ventana:

1	Asistente de configuración: le permitted cantar la direccion IP de la CAMERA o establecer una direccion WiFi en uno poco clics.
2	Estado: recopila el estado de la CAMERA, de lasdietentesfunciones,la lista del los usualesactualmenteconectados y el historialde lasconexiones.
3	Ajustesbasicos:ajustesdel nombre de la CAMERA,de la horavisualizada,de los identificadoresyde lascontraseñas.
4	Red: accesao losajustesde conexión porcable,inalámbrica,correo electrónico,servidor FTP,P2P(visualizationacàdistancia simplificada).
5	Vdeo:ajustesde la calidadde laImagen, de la fluidez,de la informaciónincrustadaen laImagen,de la toma deotosignalada por hora o porsemana.
6	Alarma:ajustesde la detecciónde movimiento yde lasaxoniquesque se deben iniciar comoconceuencia.
7	Grabacion:ajustesrelacionesconla grabaciónde video(aquíésdonde selección una carpeta enelordenadorparaalmacendar los videosque grabadeselordenador).
8	Cortafuegos:permiterestringirelaccesso a la CAMERAenfuiónde la direccionIP (desactivadodeformapredeterminada).

9 Sistema: funciones de actualización, para guardar y recordar la configuración actual, de reinicio de la CÁMARA.

2.3 - Ejemplo: configuración de una alerta por correo electrónico al detectar un movimiento

Para activar el envío de un correo electrónico al detectar un movimiento, deben disponer de: direcciones de correo electrónico: la dirección del remitente que será usada por la CÁMARA, dirección que recibirá las alertas. La cámara y el identificador y la contraseña de la dirección del remitente para conectarse y enviar el correo. La configuración depende del proveedor de correo seleccionado.

Observación: las 2 direcciones de correo pueden ser idénticas (se enviará un mensaje a sí mismo).

En nuestro ejemplo, usamos [e-mail]: direcció[e-mail] envía las ALERTAS, [e-mail] recibe las ALERTAS. Las dos direcciones deben haberse creado previamente.

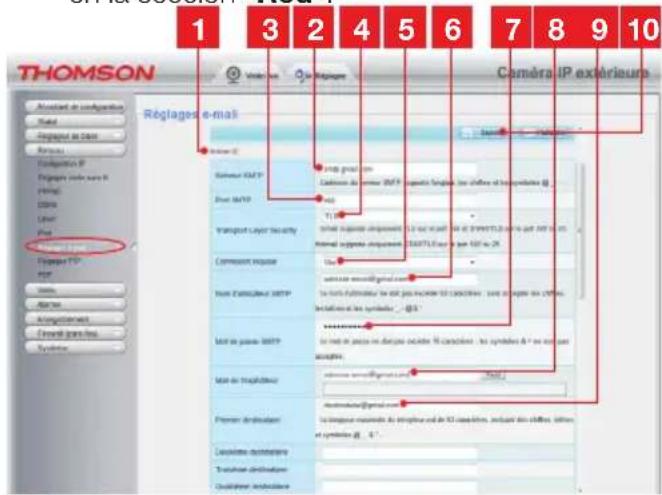

• Vaya primero a «Ajustes correo electrónico» en la sección «Red»;

1	Marque la casilla «Activar» para activar el envío de correos electrónicos.
2	Sevidor SMTP: depende del proveedor de correo de la direccion que envía la alerta. En是我国ejemplo con gmail: [e-mail]
3	Puerto SMTP: depende del proveedor de correo de la direccion que envía la alerta. En是我国ejemplo con gmail: 465
4	Seguidad de la Capa de Transporte: seguidad al connectarse, relacionada con el proveedor de correo. En是我国ejemplo con gmail: TLS

D - CONFIGURACIÓN

5 Conexión necesaria: indica si es obligatoriamente necesario conectarse (autentificarse) para enviar un correo. En nuestro ejemplo con gmail: Sí (es decir, no se puede enviar un correo con gmail si no se está conectado a la cuenta de correo). 6 Nombre de usuario SMTP: Nombre que debe introducir para conectarse al servidor de correo que emitirá las alertas. En nuestro ejemplo: direcció[e-mail] 7 Contraseña SMTP: La contraseña de conexión que corresponde a direcció[e-mail] en nuestro ejemplo. 8 Remitente del correo electrónico: Introduzca de nuevo la dirección que emitirá las ALERTAS: direcció[e-mail]. Pulse «Prueba» para comprobar que los ajustes son correctos y que la CÁMARA pueda conectarse a la cuenta de correo que ha indicado para enviar las ALERTAS. 9 Primer destinatario, etc.: Introduzca aquí la o las direcciones que van a recibir las alertas. En nuestro ejemplo: [e-mail] 10 IMPORTANTE: Una vez terminada la configuración, recuerde pulsar «Guardar» en la parte superior de la ventana para confirmar los datos introducidos.

Observación: no importa el proveedor de correo del o de los destinatarios, el del remitente es el que importa. Sin embargo, compruebe que las alertas no acaben en el «correo no deseado».

• Una vez terminada esta configuración, la cámara ya puede enviar correos. Ahora es necesario explicarle cuándo debe hacerlo; pulse «Alarma», «Detección de movimiento»:

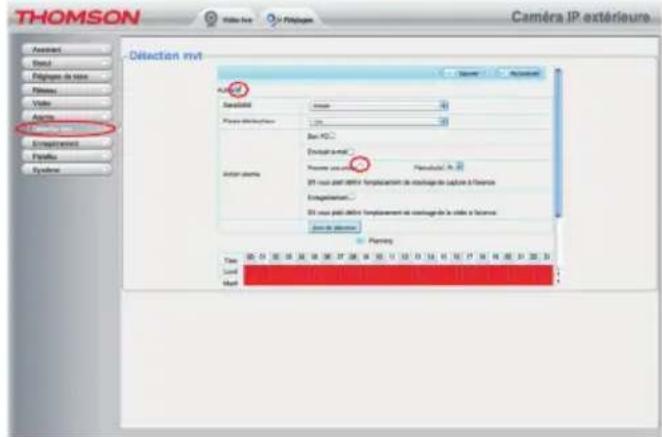

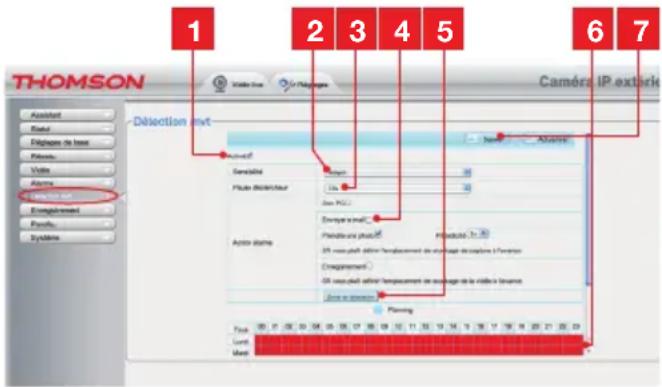

1. Marque la casilla «Activar» para activar la detección de movimiento. 2. Sensibilidad: en «alta», el mínimo movimiento activa una alerta. En «baja», solo los objetivos grandes activarán una alerta (por ejemplo: un ser humano, pero no una hoja seca en el campo de visión de la cámara). Ajuste en función del campo de visión de la cámara y del objetivo buscado. 3. Pausa activador: pausa entre cada alerta si el movimiento activador se prolonga. 4. Marque «enviar correo electrónico» cuando haya una alerta. 5. Zona de detección: al pulsar este botón, aparece la imagen de la cámara detrás de unas casillas. Si se detecta un movimiento en una casilla roja, se envía la alerta. Si se detecta un movimiento en una casilla vacía, no se envía ninguna alerta. Pulse en cada una de las casillas para transformarlas de activas (roja) a inactivas (vacía), por ejemplo para no vigilar una ventana y evitar que algo en el exterior active inútilmente una alerta. 6. Estas casillas representan las medias horas de la semana en las que se debe activar la detección de movimiento. Pulse en una de las casillas para activar la detección para la media hora correspondiente. Internacionalmente, puede pulsar en un día de la semana o en una hora para activar una línea o una columna completa. Para activar las 24 horas y los 7 días de la semana, pulse «Todo». Las casillas en rojo indican que la detección está activada. 7. IMPORTANTE: Una vez terminada la configuración, recuerde pulsar «Guardar» en la parte superior de la ventana para confirmar los datos introducidos.

La configuración ha finalizado. A continuación, cualquier movimiento delante de la cámara en las zonas y durante las horas especificadas provocará el envío de un correo de alerta.

E - USO EN UN TELÉFONO INTELIGENTE

La aplicación que permite controlar, configurar y consultar las cámaras a distancia gratuitamente en un teléfono inteligente se encontrará disponible en la App Store y en Google Play. Descárguese, instale e inicie la aplicación «ThomView». El funcionamiento descrito en este caso es con un sistema Android, excepto que es idéntico para iPhone.

• Inicie la aplicación en el teléfono inteligente o en la tableta y a continuación pulse el

. Pulse después el icono

La cámara se activa, escanee el código QR que se encuentra en la cámara.

• Introduzca cuando el nombre que desea dar a la webcam (Device Name), el identificador de conexión (Username) y la contraseña (Password). El identificador predeterminado es «admin», y no hay contraseña.
• Pulse Ok para confirmar y antes en

Video (Video) para visualizar la imagen de la cámara.

Observación: la aplicación dispone de una opción para autorizar únicamente la conexión a la webcam cuando el teléfono inteligente o la tableta esté conectado/a en WiFi y no a la red móvil.

Active o desactive, según sus necesidades, la línea «Only connect in Wi-Fi network» (Conectar sólo con red WiFi) en el menú «Settings» (Ajustes), icono More (Más).

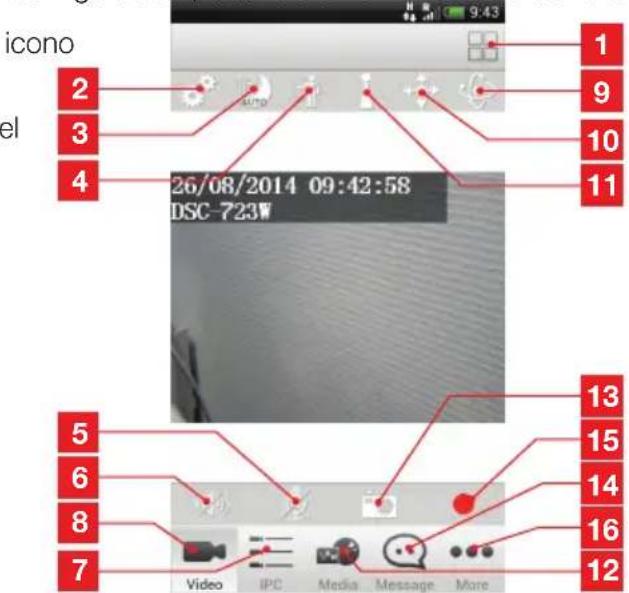

Se puede acceder a numerosas opciones de configuración pulsando en el vídeo de la cámara:

1	Si se han registrar variedas cármas en la aplicacion, se pueda ver de forma simultanea.
2	Configuracion general de la cármara: WiFi, identificador y contrasea, visión nocturna, etc.
3	Si la visión nocturna no está ajustada en modo automatístico, puede encender o apagar la iluminación por infrarrojos de la cármara.
4	No se usa en este modelos
5	No se usa en este modelos
6	No se usa en este modelos
7	lista de las cármas identificadas por la aplicación
8	Visualizacion del video en directo de la cármara seleccionada
9	No se usa en este modelos
10	No se usa en este modelos
11	No se usa en este modelos
12	Fotos y videos guardados en el téléphone
13	Toma de una Foto (guardada en el téléphone)
14	Historial de los eventos y ALERTAS
15	Inicio/parada de un video (guardado en eltelephone)
16	Opciones de la aplicacion deltelephoneintelligente

esta

F - USO EN UN ORDENADOR CON EL PROGRAMA THOMVIEW

La configuración de la cámara y la visualización de la imagen tal como se describe en el párrafo

1 - ACCESO A LA CONFIGURACIÓN DE LA

CÁMARA sólo se puede realizar cuando el ordenador está conectado a la misma red que la webcam.

El programa ThomView suministrado en el CD permite acceder de forma sencilla a la cámara a través de internet, sin esta restricción.

• Instale el programa en el ordenador que desea usar para consultar la cámara.
• Inicie el programa en el ordenador. El identificador y la contraseña del programa son «admin» «admin» de forma predeterminada.
• Pulse el icono «Settings» (Ajustes), y después «Add P2P Camera» (Añadir Cámara P2P).
• En la ventana que se abre, introduzca el nombre que desea dar a la cámara, el identificador «user» (usuario) de la cámara (de forma predeterminada, admin), la contraseña «password» (de forma predeterminada, no hay; deje la casilla vacía), y el UID de la cámara. UID es un número único que se encuentra en la cámara.

• Confirme pulsando «OK» y después pulse el icono «Live view» (Vista en directo).
• La cámara se encuentra en la lista «default» (predeterminada) en la parte superior izquierda de la pantalla; pulse en el nombre para visualizar la imagen.

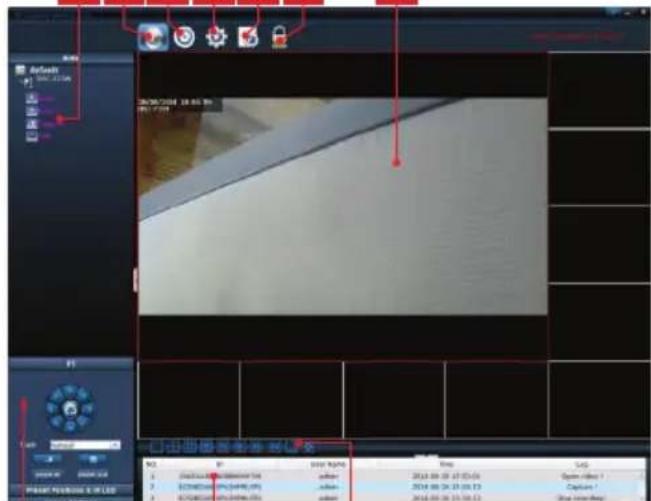

El programa ThomView le permite gestionar varias cámaras simultáneamente y tener un control total sobre cada una de ellas y su configuración respectiva.

10

9

8

1 Bloqueo del programa que permite seguir emitiendo un video sin poder cambiar de cámara ni cambiar la configuración actual. 2 Historial de todos los eventos para todas las cámaras registradas en el programa ThomView. 3 Acceso al video en directo. 4 Acceso a los videos y fotos guardadas en el ordenador por las cámaras. 5 Menú de búsqueda, de emparejamiento y de configuración de cada una de las cámaras. Pulse «Search Cameras» (Buscar cámaras) para realizar una búsqueda de las cámaras en la red del ordenador, pulse «System» (Sistema) y después en una cámara de la lista a la derecha para visualizar y modificar la configuración. 6 Pulse en el nombre de la cámara para visualizar la imagen. En la lista que aparece, si pulsa en cada una de las líneas puede activar el micrófono de la cámara (Audio), activar la grabación de un video en el ordenador (Record) (Grabar), hacer una foto (Capture) (Captura), y/o activar el altavoz de la cámara (Talk) (Hablar). 7 Imagen de la cámara. El marco rojo alrededor de la imagen indica que es la cámara seleccionada. Si dispone de varias cámaras, pulse en otra zona de la pantalla para visualizar la imagen de otra cámara en uno de los otros marcos de la pantalla. Deslice la imagen de una cámara de un marco al otro para desplazarla por la pantalla. Disposición de los marcos en la pantalla: pulse para visualizar una única cámara, 4 cámaras simultáneamente, y así sucesivamente. 9 Historial de las acciones en el programa: le muestra las acciones realizadas en el programa con la fecha y la hora correspondientes. 10 Controles de la cámara: pulse en cada título para abrir y visualizar una lista de controles: ajuste de la imagen y de la calidad, control de la visión nocturna, etc.

G - USO CON UNA GRABADORA DE VÍDEO EN RED THOMSON

La cámara es compatible con el protocolo ONVIF, lo que permite emparejar la cámara a una grabadora de video en red.

• Una vez conectada la cámara a la red o a las tomas de red de la grabadora, inicie en la grabadora la búsqueda de las cámaras.

La grabadora en red necesita la información siguiente:

La dirección IP de la cámara: si la grabadora no detecta ella misma la cámara, introduzca en la grabadora la dirección IP identificada por el programa «IP Camera Search Tool» (Herramienta de Búsqueda de la Cámara IP) suministrado en el CD (consulte el párrafo D

- 1 - ACCESO A LA CONFIGURACION DE LA CAMARA)

• El puerto ONVIF de la cámara: si la grabadora no detecta este puerto ella misma, el puerto predeterminado es 888.
• Un identificador y una contraseña: se trata de los mismos identificadores y contraseña que usa para conectarse a la cámara (de forma predeterminada, admin y ninguna contraseña).
• Una vez introducida esta información en la grabadora, añada la CAMERA tal como lo haría con las cámaras de origen. La imagen de la cámara aparece tras unos segundos al lado de las imágenes de las cámaras de origen. Puede entonces grabar vídeos en el disco duro de la grabadora, usar la detección de movimiento de la grabadora, al igual que con las cámaras de origen. Internacionalmente, seguir usando la CAMERA IP como antes, con el teléfono inteligente o el ordenador.

H - USO CON UNA THOMBOX

1 - CONFIGURACIÓN AUTOMÁTICA

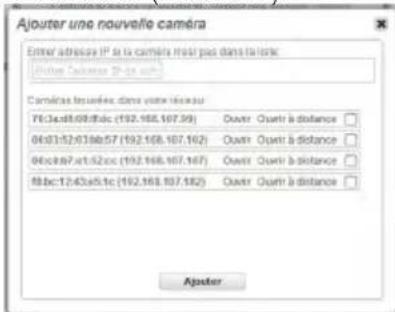

• La CAMERA está optimizada para funcionar con una Thombox. Vaya a la interfaz de la Thombox para emparejar la CAMERA, pulse «Ajouter une nouvelle caméra» (Añadir una cámara) en el widget Cámaras:

• Espere hasta el final de la búsqueda de cámara en la red.
• No seleccione ninguna CAMERA, cierre la ventana «Ajouter une nouvelle caméra» (Añadir una cámara);

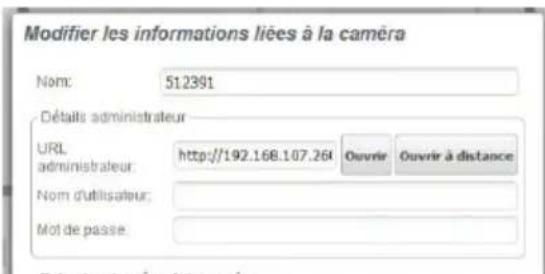

• La configuración de la cámara en la Thombox se hace automáticamente. Introduzca el identificador y la contraseña de conexión:

• Si desea que la CAMERA envíe imágenes a la Thombox cuando se detecte un movimiento, pulse el botón «Copier les réglages dans la caméra» (Copiar los ajustes en la CAMERA) en la parte inferior de la ventana. La Thombox describirá entonces en la configuración de la CAMERA la ruta donde deben ir las imágenes. Inicie una sincronización de la box. La configuración ha finalizado.

(Pulse el icono en el widget Cámaras de la Thombox si necesita más información acerca de las funciones y posibilidades disponibles).

H - USO CON UNA THOMBOX

2 - CONFIGURACIÓN MANUAL

• Si no desea usar la configuración automática de la Thombox, pulse «Añadir nueva cámara» en el widget Cámaras:

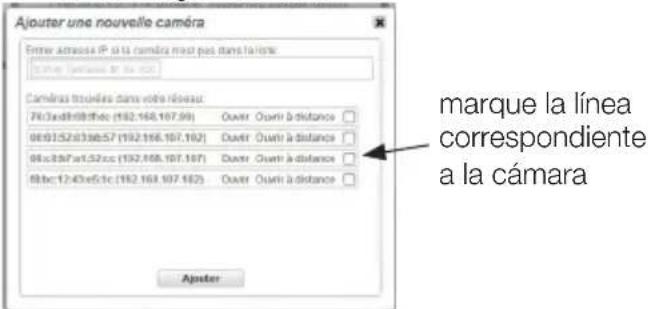

• Marque la casilla en la línea correspondiente a la CAMERA, y pulse Añadir.

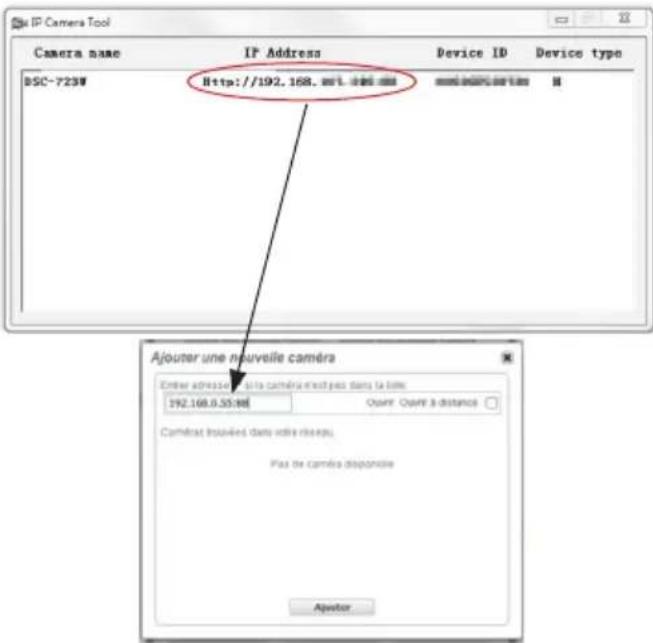

• Si la CAMERA no se detecta, introduzca la dirección de la misma tal como figura en el programa IP Camera Search Tool:

• Atención: de forma predeterminada, la dirección de la cámara acaba en «:88». Cópiela junto con la dirección IP de la cámara en el widget de la Thombox. Marque la cámara de su elección y pulse Añadir.

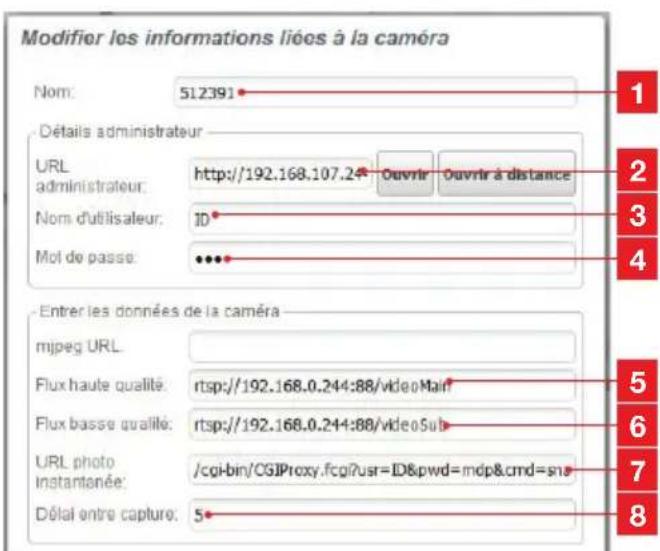

• Pulse el icono de la cámara para visualizar los ajustes.

1. Dé el nombre que quiera a la cámara. 2. La dirección de conexión a la interfaz de la webcam se completa automáticamente al añadir la webcam (no olvide poner «:88» al final de la dirección). 3. Identificador de conexión a la cámara (de forma predeterminada es admin). 4. Contraseña de conexión a la cámara (de forma predeterminada queda vacía). 5. Flujo de alta calidad: la dirección es la siguiente: rtsp://dirección IP de la cámara:88/videoMain (sin espacios). De forma predeterminada, la resolución de este flujo es 1280x720, 30 imágenes por segundo. 6. Flujo de baja calidad: la dirección es la siguiente: rtsp://dirección IP de la webcam:88/videoSub (sin espacios). De forma predeterminada, la resolución de este flujo es 640x480, 15 imágenes por segundo. Puede ser útil en caso de conexión a Internet lenta. 7. El control que permite hacer una foto con la webcam es: /cgi-bin/CGIProxy.fcgi?usr=identificador&pwd=contraseña&cmd=snapPicture2 (sin espacios). 8. Tiempo autorizado para cargar la captura de la imagen. 5 segundos es un valor razonable, haga una prueba por si quiere modificarlo.

H - USO CON UNA THOMBOX

Los parámetros FTP deben copiarse en el apartado Red, ajustes FTP de la cámara.

1	la direccion que se debe introducir en la configuración de la CAMERA es: ftp://dirección FTP del servidor de la Thombox/carpeta FTP de la Thombox
2	El nombre de usuario FTP debe copiarse talcular
3	La contrañena FTP debe copiarse talcular
4	El puerto FTP es el puerto 21
5	El modo FTP que se debe usar es el modo PORT

Pruebe los datos introducidos pulsando el botón Test.

• Una vez copiada la configuración en la configuración de la cámara, active la detección de movimiento y solicite «hacer una foto» en las acciones que se activarán en caso de movimiento (consulte el final del párrafo).

2.3 - Ejemplo: creación de una alerta por correo electrónico con la detección de un movimiento (para más detalle).

• Inicie una sincronización de la box.
• La configuración ha finalizado.

I - REINICIO

En caso de problema o de pérdida de los identificadores, la cámara puede reiniciarse con los valores predeterminados pulsando durante 10 segundos la tecla Reset en el cable de la parte trasera de la cámara.

Ajuste Valor predeterminado
Identificador admin
Contraseña (ninguna)
Huso horario GMT+1
Puertos http: 88	https: 443 ONVIF: 888 ftp: 21
Acceso plug and play	Activado
Detección de movimiento	Desactivada
Flujo de video principal	720p, 30 imágenes por世代
Flujo de video secundario	VGA
Visión noctura	automática

J - PREGUNTAS FRECUENTES

Si su problema no figura a continuación, debe ponerse en contacto con nuestros servicios técnicos.

Síntomas Causas posibles Solutaciones
La conexión a la*cárma es imposible desdela red local(IP Cameras Search Tool, por典型案例)	Problema de red	Compruebe las conexiones.En caso necessario, conectetemporalmonte el cable de red si la*cárma está en WiFi
	Problema de configuración de red	Controlle la configuración de redde la*cárma. Reinicie la*cármasisi ya no pueda acceder a ella.
LaImagen de la*cárma no se pueda acceder através de internet	Problema de configuración de red	Controlle los ajustes de lainstalación (box, enrutador)
	Ajustes de video inadequados	Controlle los ajustes de videoy reduzca la calidad en caso necesarioPruebe el «flujo secundario» para confirmar
LaImagen es de mala calidad o está encrecortada	Ajustes de video inadequados	Pruebe el «flux secondaire» (flujo secundario) para confirmar,controlles aljustestedes videos ybaje la calidad en caso necesario
La detectión de movimiento seactiva de forma intempestiva	Ajustes de detectión delmovimiento inadequados	Reduzca la sensibilitidad deactivación o limite la zona vigilada(consulte el párrafod -2.3-E).[Ejemplo: configuración de unaalerta por correo electrónico aldetectar un movimiento)

K - INFORMACIÓN TÉCNICA Y LEGAL

1 - CARACTERÍSTICAS GENERALES

Cámara
Alimentación	12 VCC / 1 A
Interfaz de la red	Ethernet 10/100, audio-MDIX, RJ-45
Interfaz de red inalámbrica	IEE 802.11 b/g/n
Sensor ótico	¼" CMOS
Intensidad luminosa minima	0 lux
Visión noctura	Manual o automatística (sensor crepuscular)2 LED matriciales infrarrojos asociados a un sensor de luminosidad: alcance de 30 m
Óptica	f: 4mm, F: 1.2, ángulo de visión 70°
Teclas	Una tecla de reinicio: para volver a los ajustes de fábrica
Compresión de video	H.264
Resolución	Flujo principal: hasta 1 280x720 pixelesFlujo secundario: hasta 640x480 pixeles
Imagenes porsegundo	Hasta 30 con todas las resolutions
Índice de protección	IP66
Dimensiones	208 x 107 x 92mm pie incluido
Peso	780g
Consumo	4,2W como máximo
Temperatura de uso y humedad	de -20 °C a 55 °C, del 20 % al 85 % de HR sin condensación
Temperatura dealmaceniento y humedad	de -20 °C a 60 °C, del 0 % al 90 % de HR sin condensación

K - INFORMACIÓN TÉCNICA Y LEGAL

2 - GARANTÍA

• Este producto tiene una garantía de 2 años para las piezas y la mano de obra desde la fecha de compra. Es obligatorio conservar el justificante de compra durante todo el periodo de la garantía.
• La garantía no cubre los daños causados por negligencia, golpes y accidentes.
• Ningún elemento de este producto debe abrirse o repararse si no es por el personal de la Empresa AVIDSEN.
• Cualquier intervención en el aparato anulará la garantía.

3 - ASISTENCIA Y ASESORAMIENTO

• A pesar de todo el cuidado que hemos aportado al diseño de nuestros productos y a la realización de estas instrucciones, si encuentra dificultades durante la instalación del producto o tiene cualquier preocupación, le recomendamos encarecidamente que se ponga en contacto con nuestros especialistas, que estarán a su disposición para asesorarle.
• En caso de problema de funcionamiento durante la instalación o tras los primeros días de uso, deben ponerse en contacto con nosotros cuando se encuentren delante de la instalación para que nuestros técnicos y diseñadores diagnostiquen el origen del problema, ya que este seguramente se deba a un ajuste no adaptado o a una instalación no conforme. Si el problema procede del producto, el técnico le dará un número de expediente para la devolución a la tienda. Sin este número de expediente, la tienda tendrá derecho a rechazar el cambio del producto.

¿Necesita asesoramiento para la puesta en servicio, la instalación de la Thombox o para emparejar los accesorios de la gama Thomson casa conectada?

Póngase en contacto con los técnicos de nuestros servicios postventa en el:

Tel.: [phone]

(Precio: 0,06 euros/min)

De lunes a jueves de 8:00 a 17:00 h y los viernes de 08:00 a 13:00 h.

4 - DEVOLUCIÓN DEL PRODUCTO / SPV

A pesar del cuidado aportado al diseño y a la fabricación de su producto, si este debe ser devuelto al servicio posventa en nuestros locales, puede consultar la evolución de las intervenciones en nuestro sitio de Internet en la dirección siguiente: http://sav.avidsen.com

5 - DECLARACIÓN DE CONFORMIDAD CE

con la directiva R&TTE

AVIDSEN declara que el equipo designado a continuación:

Cámara IP fija WiFi 720p 512391 (DSC-723W)

Cumple con la directiva 1999/5/CE y que su conformidad se ha evaluado según las normas vigentes:

EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12:

2011 + A2: 2013

EN 62311: 2008

EN 301 489-1 V1.9.2

EN 301 489-17 V2.2.1

EN 300 328 V1.8.1

En Chambray les Tours Alexandre Chaverot,

22/01/2015 Presidente

Consulte toda nuestra gama Thomson en

THOMSON es una marca de TECHNICOLOR S.A. usada bajo licencia por:

THOMSON

Cámara IP fija Wi-Fi 720p

DSC - 723W

ref. 512391

ÍNDICE

A - INSTRUCCIONES DE SEGURIDAD 05

1- PRECAUCIONES DE UTILIZACIÓN 05 2-CONSERVACIÓN Y LIMPIEZA 05 3-RECICLAJE 05

3 - ADAPTADOR DE CORRIENTE

Una vez que el nombre de usuario y la contraseña hayan sido modificados, se le pedirá que se vuelva a conectar.

2 - ACCESO A TODOS LOS AJUSTES

2.1 - Video en vivo
