Produkttyp	Feste IP-Überwachungskamera
Marke	Thomson
Modell	512391 (DSC-723W)
Maximale Auflösung	1280 x 720 Pixel (Hauptstrom)
Nachtsicht	Matrix-IR-LEDs, Reichweite 30 m, automatisch oder manuell
Optischer Sensor	CMOS 1/4"
Objektiv	f = 4 mm, F = 1,2, Sichtwinkel 70°
Videokompression	H.264
Bilder pro Sekunde	Bis zu 30 fps (alle Auflösungen)
Kabelgebundene Konnektivität	Ethernet 10/100, RJ45
Drahtlose Konnektivität	WiFi IEEE 802.11b/g/n
Kompatibles Protokoll	ONVIF
Stromversorgung	12 VDC / 1 A (Netzteil im Lieferumfang)
Stromverbrauch	4,2 W maximal
Schutzart	IP66
Abmessungen (mit Fuß)	208 x 107 x 92 mm
Gewicht	780 g
Betriebstemperatur	-20 °C bis 55 °C
Betriebsfeuchtigkeit	20 % bis 85 % RH (nicht kondensierend)
Hauptfunktionen	Live-Ansicht, Bewegungserkennung, E-Mail-Benachrichtigungen, Aufnahme auf Computer/Smartphone, ThomView-App, Kompatibilität mit Thombox und NVR-Rekorder
Wartung und Reinigung	Vor der Reinigung vom Netz trennen; ein leicht angefeuchtetes weiches Tuch verwenden; keine scheuernden oder ätzenden Substanzen verwenden
Sicherheit	Objektiv nicht direktem Sonnenlicht aussetzen; nicht im Freien ohne angemessenen Schutz installieren; keine Spannung an die Klemmenleiste anschließen; örtliche Gesetze beachten
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar; jedes Öffnen führt zum Garantieverlust
Garantie	2 Jahre Teile und Arbeit
Technischer Support	Tel. [phone] (1,349 €/Anruf + 0,337 €/Min.) Mo-Fr 9-12 Uhr und 14-18 Uhr
Recycling	Nicht mit dem Hausmüll entsorgen; Wertstoffhöfe nutzen

Häufig gestellte Fragen - 512391 THOMSON

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste am Kabel der Kamera etwa 10 Sekunden lang. Die Anmeldedaten kehren zu admin (leeres Passwort) zurück und die Netzwerkeinstellungen werden auf die Standardwerte zurückgesetzt.

Was tun, wenn ich von lokalem Netzwerk aus keine Verbindung zur Kamera herstellen kann?

Überprüfen Sie zunächst die Netzwerkverbindungen und schließen Sie vorübergehend ein Ethernet-Kabel an, wenn die Kamera im WLAN ist. Verwenden Sie die auf der CD mitgelieferte Software IP Camera Search Tool, um die Kamera zu erkennen. Wenn sie weiterhin nicht erreichbar ist, setzen Sie sie zurück.

Wie richte ich eine E-Mail-Benachrichtigung bei Bewegungserkennung ein?

Gehen Sie in der Weboberfläche der Kamera zu Netzwerk > E-Mail-Einstellungen. Aktivieren Sie den Versand, geben Sie den SMTP-Server, Port, Benutzername und Passwort der sendenden Adresse ein. Gehen Sie dann zu Alarm > Bewegungserkennung, aktivieren Sie die Erkennung und markieren Sie E-Mail senden. Konfigurieren Sie Empfindlichkeit und Bereiche, dann speichern.

Welche App soll ich verwenden, um die Kamera auf dem Smartphone anzuzeigen?

Laden Sie die kostenlose App ThomView aus dem App Store oder Google Play herunter. Starten Sie sie, scannen Sie den QR-Code auf der Kamera und geben Sie den Gerätenamen, die Kennung (standardmäßig admin) und das Passwort ein. Klicken Sie auf das Videosymbol, um den Stream anzuzeigen.

Kann ich die Kamera mit einem Netzwerk-Videorekorder (NVR) verwenden?

Ja, die Kamera ist mit dem ONVIF-Protokoll kompatibel. Verbinden Sie sie mit dem Netzwerk und starten Sie die Kamerasuche auf dem Rekorder. Geben Sie bei Bedarf manuell die IP-Adresse der Kamera, den ONVIF-Port (Standard 888) und die Anmeldedaten ein.

Wie verbessere ich die Bildqualität oder die Bildrate?

Passen Sie in der Weboberfläche die Videoeinstellungen an: Verringern Sie die Auflösung oder wechseln Sie zum Nebenstrom (640x480) für flüssigere Bilder. Überprüfen Sie auch die Netzwerkbandbreite und testen Sie die WLAN-Verbindung. Für eine bessere Qualität erhöhen Sie die Bitrate, wenn möglich.

Die Bewegungserkennung wird zu oft ausgelöst, was tun?

Reduzieren Sie die Empfindlichkeit in den Bewegungserkennungseinstellungen (Alarm > Bewegungserkennung). Nutzen Sie die Funktion Erkennungszone, um Bereiche auszuschließen, die Fehlalarme verursachen (z. B. Fenster, Baum). Sie können auch die Aktivierungszeitpläne programmieren.

Wie verwende ich die Kamera mit einer Thombox?

Gehen Sie in der Thombox-Oberfläche zum Widget Kameras und klicken Sie auf Neue Kamera hinzufügen. Die automatische Konfiguration wird unterstützt; falls sie fehlschlägt, geben Sie manuell die IP-Adresse der Kamera (mit Port :88), den Benutzernamen und das Passwort ein. Befolgen Sie die Anweisungen, um bei Bedarf die FTP-Einstellungen zu kopieren.

Wie reinige ich die Kamera?

Vor der Reinigung die Kamera vom Strom trennen. Verwenden Sie ein leicht angefeuchtetes weiches Tuch. Verwenden Sie niemals scheuernde oder ätzende Produkte und sprühen Sie keine Flüssigkeit direkt auf das Gerät.

Welche Telefonnummern gibt es für den technischen Support von Thomson?

Für erweiterte Unterstützung rufen Sie die 0899700750 an (1,349 €/Anruf + 0,337 €/Min.). Für Thombox und vernetztes Zuhause kontaktieren Sie die 0892 701 369 (0,337 € inkl. MwSt./Min.). Die Öffnungszeiten sind Mo-Fr 9-12 Uhr und 14-18 Uhr.

BEDIENUNGSANLEITUNG 512391 THOMSON

1 - GEBRAUCHSANWEISUNGEN

Die Kamera ist nur möglich, wenn der Computer

K - TECHNISCHE UND GESETZLICHE INFORMATIONEN

1 - ALLGEMEINE EIGENSCHAFTEN

K - TECHNISCHE UND GESETZLICHE INFORMATIONEN

2 - GARANTIE

A - SICHERHEITSHINWEISE 05

1 - VORSICHTSMASSNAHMEN 05 2 - WARTUNG UND REINIGUNG 05 3 - RECYCLING 05

B - PRODUKTBESCHREIBUNG 06

1 - INHALT DES SETS 06 2 - KAMERA 06 3 - NETZADAPTER 06

C - MONTAGE 07

1 - MONTAGE UND INSTALLATION DER KAMERA 07 2 - ANSCHLUSS DER KAMERA 07

2.1 - Live-Video 08 2.2 - Einstellungen 09 2.3 - Beispiel: Einrichten einer E-Mail-Benachrichtigung bei Bewegungserkennung 09

E - VERWENDUNG AUF EINEM SMARTPHONE 11

F - VERWENDUNG AUF EINEM PC MIT DER THOMVIEW-SOFTWARE 12

G-VERWENDUNG MIT EINEM THOMSON NETZWERK-VIDEOREKORDER 13

H - VERWENDUNG MIT EINER THOMBOX 13

1 - automatische Konfiguration 13 2 - manuelle Konfiguration 14

I - NEUINITIALISIERUNG 15

J - FAQ 16

K - TECHNISCHE UND GESETZLICHE INFORMATIONEN

17

1 - allgemeine Merkmale 17 2 - Garantie 18 3 - Hilfe und Support 18 4 - Geräteumtausch/ Kundendienst 18 5 - EG-Konformitätserklärung

18

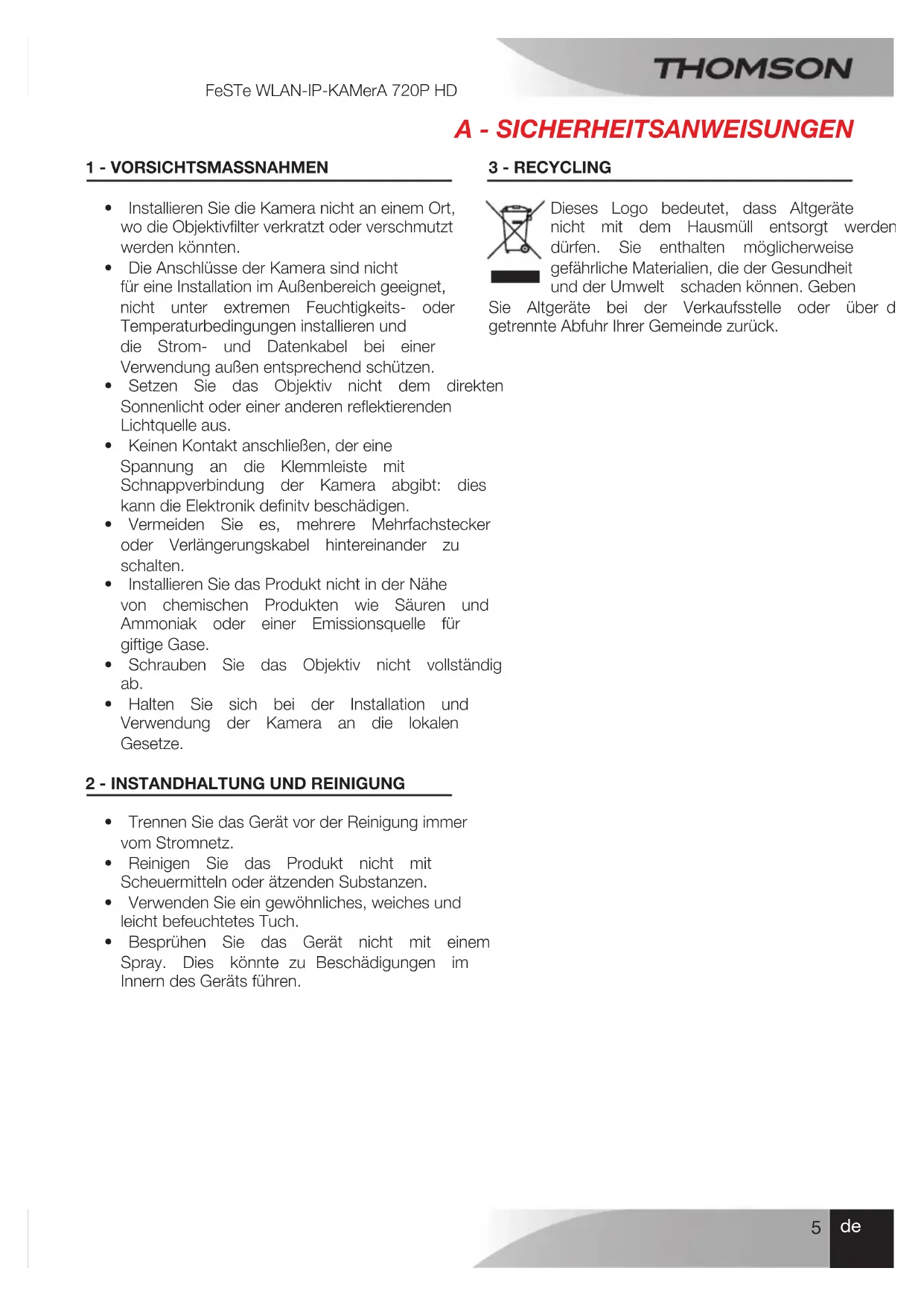

A - SICHERHEITSANWEISUNGEN

1 - VORSICHTSMASSNAHMEN

• Installieren Sie die Kamera nicht an einem Ort, wo die Objektivfilter verkratzt oder verschmutzt werden können. Die Anschlüsse der Kamera sind nicht für eine Installation im Außenbereich geeignet. Installieren Sie sie nicht unter extremen Feuchtigkeits- oder Temperaturbedingungen und schützen Sie die Strom- und Datenkabel bei einer Verwendung außen entsprechend.
• Setzen Sie das Objektiv nicht dem direkten Sonnenlicht oder einer anderen reflektierenden Lichtquelle aus.
• Schließen Sie keinen Kontakt an, der eine Spannung an die Klemmleiste mit Schnappverbindung der Kamera abgibt: Dies kann die Elektronik dauerhaft beschädigen.
• Vermeiden Sie es, mehrere Mehrfachstecker oder Verlängerungskabel hintereinander zu schalten.
• Installieren Sie das Produkt nicht in der Nähe von chemischen Produkten wie Säuren und Ammoniak oder einer Emissionsquelle für giftige Gase.
• Schrauben Sie das Objektiv nicht vollständig ab.
• Halten Sie sich bei der Installation und Verwendung der Kamera an die lokalen Gesetze.

3 - RECYCLING

Dieses Logo bedeutet, dass Altgeräte nicht mit dem Hausmüll entsorgt werden dürfen. Sie enthalten möglicherweise gefährliche Materialien, die der Gesundheit und der Umwelt schaden können. Geben

Sie Altgeräte bei der Verkaufsstelle oder über die getrennte Abfuhr ihrer Gemeinde zurück.

2 - INSTANDHALTUNG UND REINIGUNG

• Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz.
• Reinigen Sie das Produkt nicht mit Scheuermitteln oder ätzenden Substanzen.
• Verwenden Sie ein gewöhnliches, weiches und leicht befeuchtetes Tuch.
• Besprühen Sie das Gerät nicht mit einem Spray. Dies kann zu Beschädigungen im Innern des Geräts führen.

B - PRODUKTBESCHREIBUNG

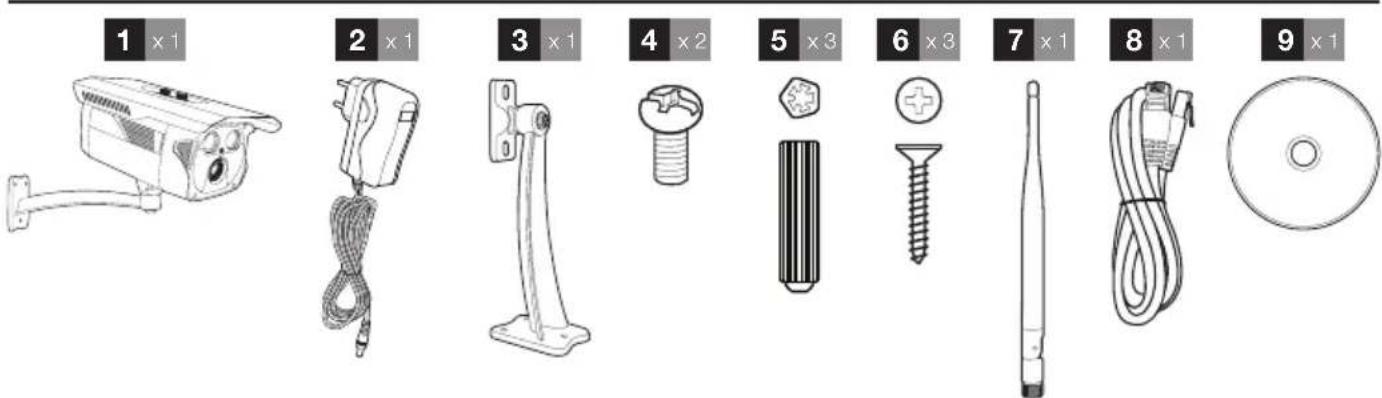

1-INHALT DES SETS

1	Kamera
2	Netzadapter
3	Wandhalterung
4	Schrauben zur Befestigung der Halterung an die Kamera

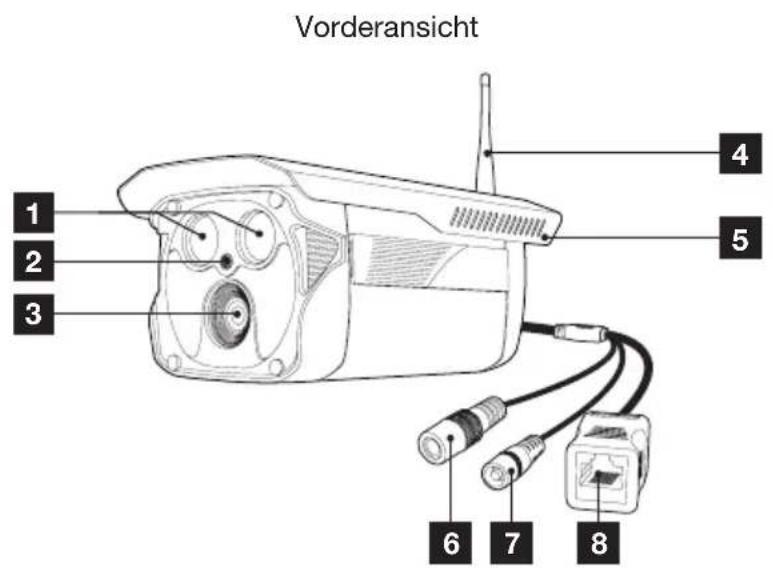

2-KAMERA

1	Infrarot-Beleuchtung für die Nachtsicht
2	Helligkeitssensor
3	Objektiv
4	Antenne

3- NETZADAPTER

Ein Netzadapter 230VAC 50Hz / 12VDC 1A für die Stromversorgung der Kamera ist im Lieferumfang des Sets enthalten. Die Verwendung anderer Stromversorgungsmodelle kann die Kamera beschädigen und ein Erlöschen der Garantie bewirken.

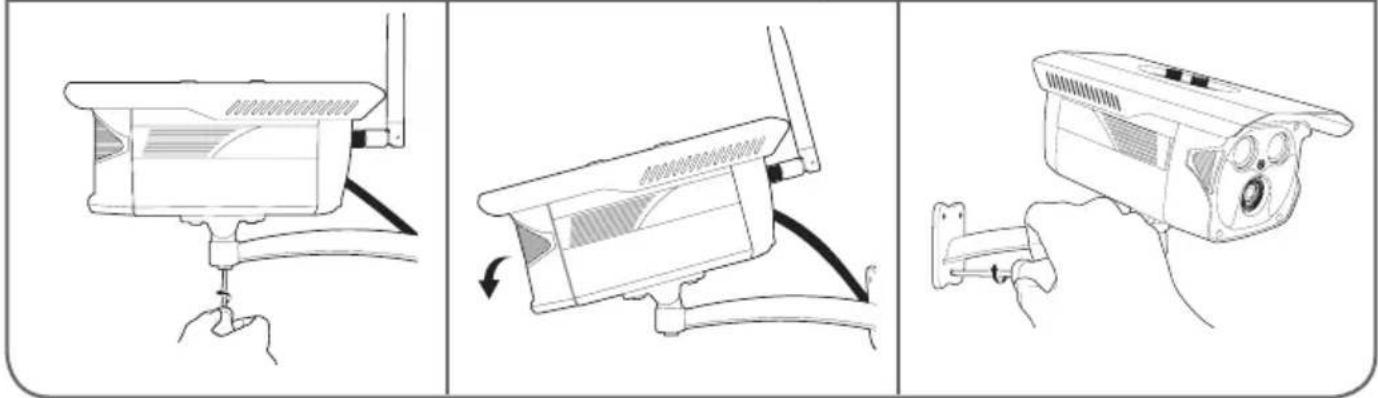

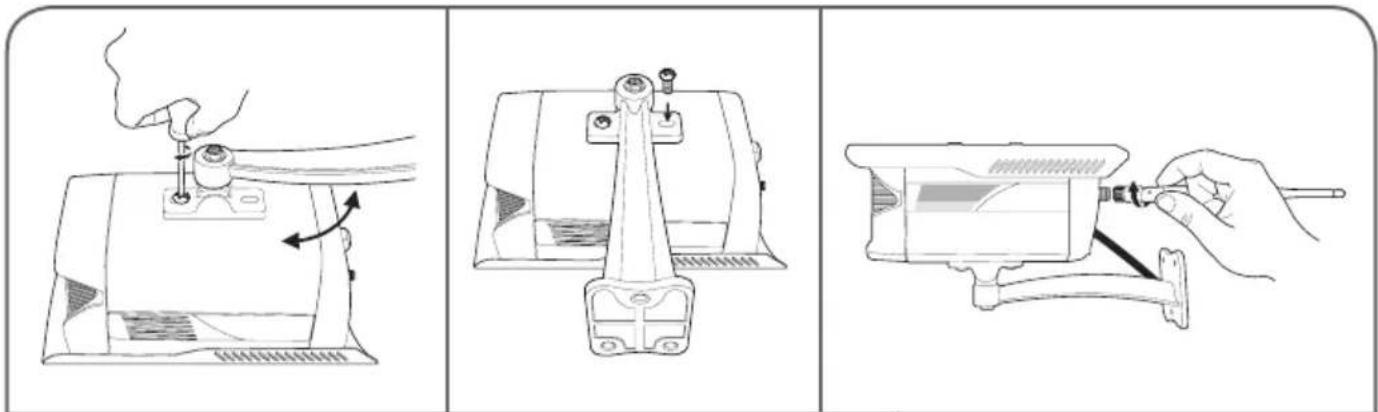

1 - MONTAGE UND INSTALLATION DER KAMERA

• Verwenden Sie für die Befestigung der Kamera nur Schrauben und Dübel, die zum Halterungstyp passen (die mitgelieferten Schrauben und Dübel eignen sich für massive Wände).
• Achten Sie darauf, dass Sie die Kamera gut befestigen, um ein Herunterfallen zu vermeiden.

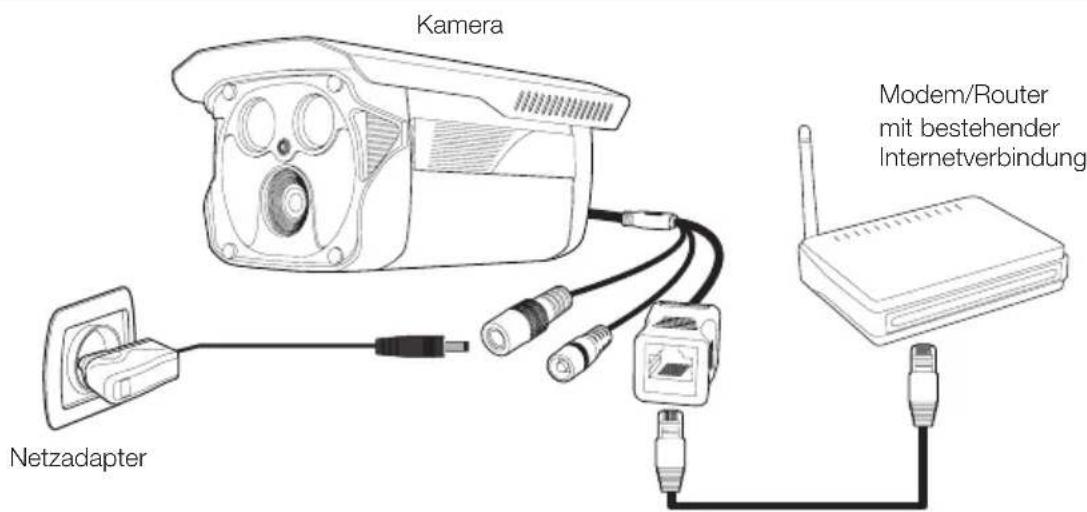

2 - ANSCHLUSS DER KAMERA

• Schließen Sie das Netzwerkkabel an ein Modem/einen Router an. In den meisten Fällen wird die Kamera vom Modem/Router, der ihr einen Internetzugang zuteilt, sofort erkannt.

Schließen Sie Ihre Kamera nicht an Ihren Computer an. Die Kamera erhält dadurch keine Internetverbindung.

Hinweis: Bei der Inbetriebnahme ist eine drahtgebundene Verbindung zwingend, auch wenn Sie anschließend das WLAN verwenden möchten.

D - KONFIGURATION

1 - AUFRUFEN DER KAMERAKONFIGURATION

• Legen Sie die im Lieferumfang enthaltene Installations-CD in ein Lesegerät ein und starten Sie die Software IP Camera Search Tool:

Ihre Kamera wird in Ihrem Netzwerk erkannt, die IP-Adresse der Kamera wird angezeigt.

• Doppelklicken Sie auf den Namen der Kamera, um die Konfiguration mittels Ihres Internet-Browsers zu öffnen.
• Zur korrekten Anzeige des Kamerabildes benötigt Ihr Browser ein Zusatzmodul: der Browser fordert Sie auf, dieses Modul zu installieren. Bestätigen Sie die Installation, damit Ihr Browser das Bild anzeigen kann:

Hinweis: Das Installationsverfahren kann je nach Browser unterschiedlich sein, das Prinzip ist jedoch immer identisch: Zum optimalen Funktionieren Ihrer Kamera in Ihrem Browser müssen Sie die Ausführung dieses Moduls definitiv autorisieren.

• Wählen Sie die Anzeigesprache und geben Sie den Benutzernamen und das Passwort für die Verbindung mit ihrer Kamera ein. Standardmäßig lautet der Benutzername admin und ein Passwort ist nicht eingegeben, lassen Sie es leer. Bei ihrer ersten Verbindung werden Sie von der Kamera aufgefordert, den standardmäßigen Benutzernamen und das Passwort aus

Sicherheitsgründen zu ändern:

Nach der Änderung von Benutzernamen und Passwort werden Sie aufgefordert, sich erneut zu verbinden.

2 - ZUGANG ZU SÄMTLICHEN EINSTELLUNGEN

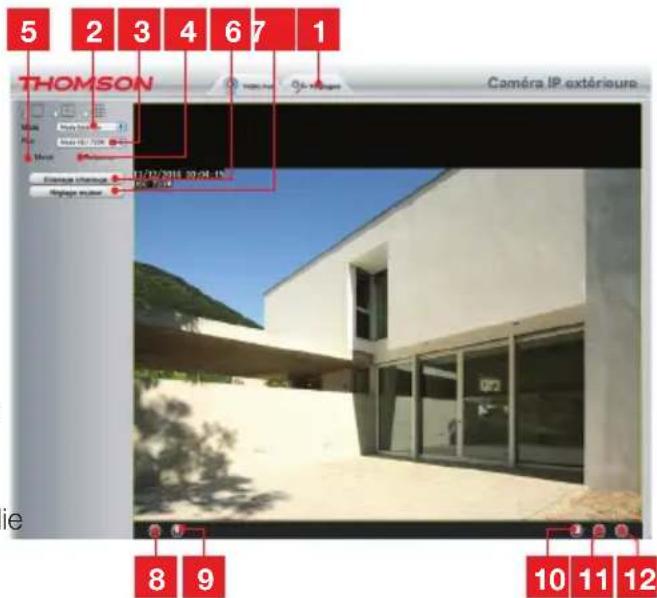

2.1 - Live-Video

Nach der Herstellung der Verbindung mit ihrem neuen Benutzernamen und Passwort entscheidet das Bild der Kamera:

1	Registerkarte zum Aufrufen der Kamerakconfiguration
2	Anti-Flimmern: wahren Sie bei Kunstlicht die Einstellung 50Hz. Wahren Sie bei tatsächchem Licht "Extérieur" (Außen).
3	Schnellauswahl von Qualität und Freqenz
4	Horizontale Drehung des Bildes
5	Vertikale Drehung des Bildes
6	Manuelle Aktivieren der Nachtsicht
7	Einstellung von Kontrast, Helligkeit, Farbe
8	Entfällt bei diesen Modell
9	Entfällt bei diesen Modell
10	Aufnahme eines Fotos des Kamerabildes auf dem Computer

D - KONFIGURATION

11 Aufnahme eines Videos des Kamerabildes auf dem Computer 12 Anzeige des Bildes in voller Bildschirmgröße (per Doppelklick zurückkehren)

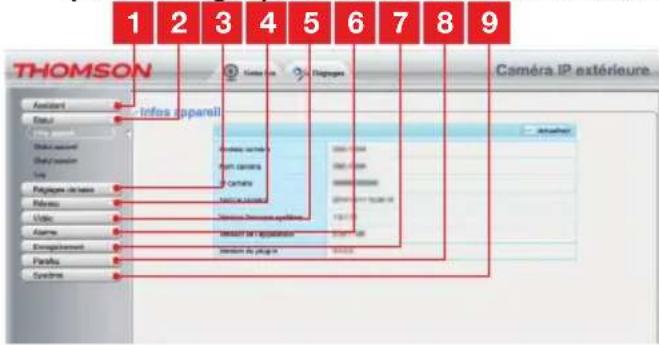

2.2 - Einstellungen

• Klicken Sie zur Öffnung der Kameraeinstellungen auf die Registerkarte "Réglages"

(Einstellungen) am oberen Rand des Fensters:

1	Konfigurationsassistant: er erfolgth es Ohnen, mit weniger Klicks die IP-Adresse der Kamera zu ändern oder eine WLan-Verbindung herzustellen.
2	Status: fasst den Status der Kamera, ihre entsprechenden Funktionen, die Listeder gegenüber verbundenen Benutzer und das Logbuch der Verbindungen zusammen
3	Grundeinstellungen: Einstellung des Kameranamens, der angezeigten Uhrzeit, der Benutzernamen und der Passwörter
4	Netzwerk: Zugang zu den Draht- und Drahtlos-Verbindungseinstellungen E-Mail-, FTP-Server-, P2P-Einstellungen (vereinfachte Fernansicht)
5	Video: Einstellung der Bildqualität, der Frequenz, der eingebetteten Bilddaten, der programmierten Fotoaufnahme zu bestimmten Uhrzeiten oder wochenweise
6	Alarm: Einstellung der Bewegungserkennung und der in Folge auszulösenden Vorgänge
7	Speicherung: Einstellungen bezüglich der Videospeicherung (hier können Sie einen Ordner auswahlen, in dem die Videos abgelegt werden, die Sie über ihren Computer aufnehmen)
8	Firewall: Zur Einrichtung von Zugangsbeschränkungen zur Kamera entsprechend der verwendenten IP-Adresse (standardmöbig deaktiviert)
9	System: Funktionen Aktualisierung, Sichern, Zusammenfassung der aktuellen Konfiguration, Neustart der Kamera

2.3 Beispiel: Einrichten einer E-Mail-Benachrichtigung bei Erkennen einer Bewegung

Um bei Erkennen einer Bewegung das Senden einer E-Mail auszulösen, bestätigen Sie 2 E-Mail-Adressen: Die Sender-Adresse, die von der Kamera verwendet wird, und die Adresse, auf der die Benachrichtigungen eingehen. Die Kamera verwendet zur Verbindung und zum Senden der E-Mail den Benutzernamen und das Passwort der Senderadresse. Die Konfiguration ist je nach E-Mail-Provider unterschiedlich.

Hinweis: Die 2 E-Mail-Adressen können identisch sein (Sie senden in diesem Fall eine Nachricht an sich selbst)

In unserem Beispiel verwenden wir www.gmail.com, die Adresse [e-mail] sendet die

Benachrichtigungen, [e-mail] empfängt die Benachrichtigungen. Beide Adressen müssen zuvor erstellt worden sein.

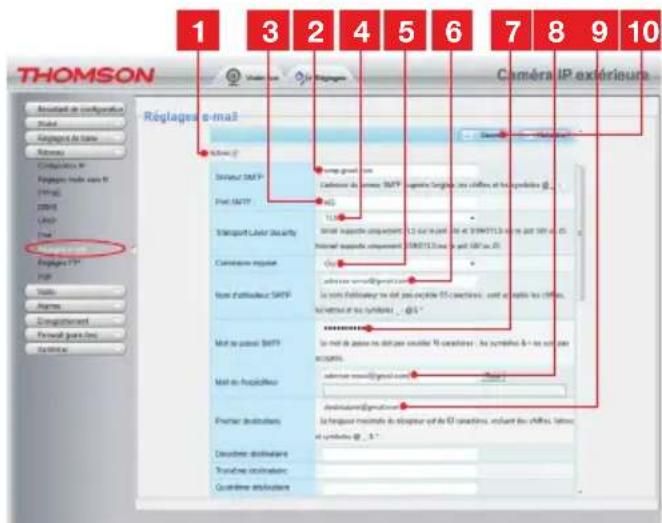

• Gehen Sie zuerst in "E-Mail-Einstellungen" in der Rubrik "Netzwerk":

1	Kreuzen Sie das Kästchen "Aktivieren" an, um das Senden von E-Mails zu aktivieren
2	SMTP-Server: abhängig vom Provider der E-Mail-Adresse, die zum Senden der Benachrichtigung verwendet wird. In unserem Beispiel mit gmail: smtp gmail.com
3	Port SMTP (SMTP-Port): abhängig vom Provider der E-Mail-Adresse, die zum Senden der Benachrichtigung verwendet wird. In unserem Beispiel mit gmail: 465
4	Transport Layer Security: Verbindungssicherheit abhängig vom E-Mail-Provider. In unserem Beispiel mit gmail: TLS

D - KONFIGURATION

5 Verbindung erforderlich: zeigt an, ob man sich zwingend verbinden (anmelden) muss, um eine E-Mail zu senden. In unserem Beispiel mit gmail: Ja (d. h., es ist nicht möglich, eine E-Mail via gmail zu versenden, solange man nicht in seinem Konto angemeldet ist). 6 SMTP Benutzernamen: Dessen Name müssen Sie zur Verbindung mit der Mailbox eingegeben, die die Benachrichtigung sendet. In unserem Beispiel mit gmail lautet die Adresse des Senders: [e-mail] 7 SMTP Password: Das Verbindungspassword, das in unserem Beispiel der Adresse [e-mail] entspricht 8 E-Mail Sender: Geben Sie erneut die Adresse ein, die die Benachrichtigungen sendet: [e-mail]. Klichen Sie auf "Test"um sicherzustellen, dass die Einstellungen stimmen und die Kamera in der Lage ist, die Verbindung zum E-Mail-Konto herzustellen, das Sie zum Senden der Benachrichtigungen eingebehen haben. 9 Erster Empfänger, etc: Geben Sie hier die Adresse(n) ein, die die Benachrichtigungen erhalten werden. In unserem Beispiel: empfä[e-mail] 10 WICHTIG: Vergessen Sie nach Abschluss der Konfiguration nicht, zur Bestätigung der Eingaben auf "Sichern" am oberen Bildschirmrand zu klichen

Hinweis: Ungeachtet des E-Mail-Providers des der Empfänger(s), ist der E-Mail-Provider des Senders ausschlaggebend für die jeweiligen Eingaben. Stellen Sie jedoch sicher, dass die Benachrichtigungen für die unterschiedlichen Empfänger nicht als "unerwänschte Mail" eingestuft werden.

• Nach Abschluss dieser Konfiguration ist ihre Kamera bereit zum Versenden von E-Mails. Damit die Kamera weiß, wenn Benachrichtigungen zu versenden sind, klichen Sie auf "Alarm", "Bewegungserkennung":

ode

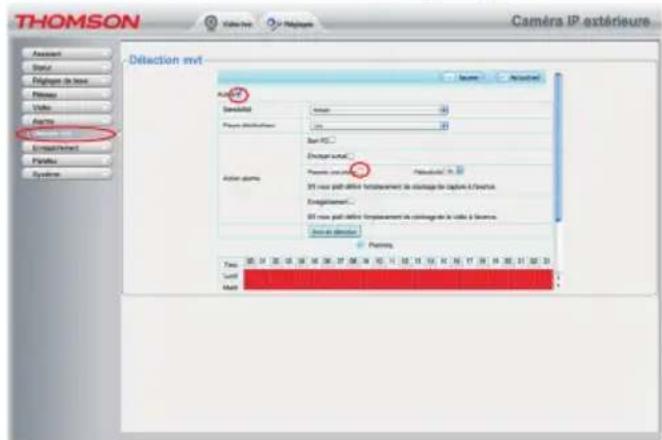

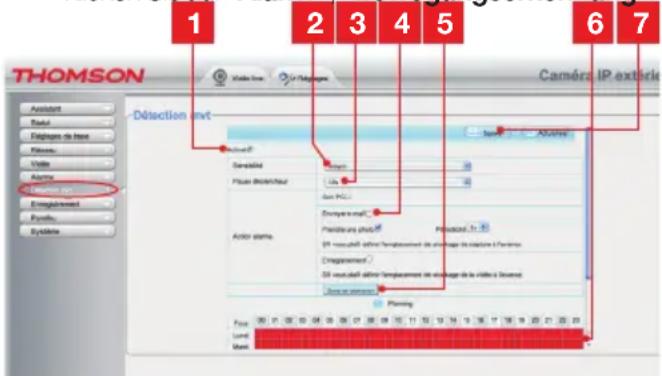

1 Klicken Sie das Kästchen "Aktivieren" an, um die Bewegungserkennung zu aktivieren. 2 Sensibilität: Bei der Einstellung "hochempfindlich" bewirkt die geringste Bewegung auf dem Bildschirm das Senden einer Benachrichtigung. Bei der Einstellung "geringe Empfindlichkeit" lösen lediglich große Gegenstände das Senden einer Benachrichtigung aus (Beispiel: ein Mensch, der sich im Erfassungsbereich der Kamera befindet, nicht aber ein fallendes Blatt). Nehmen Sie die Einstellung entsprechend des Sichtfeldes der Kamera und des verfolgten Ziels vor. 3 Pause Auslöser: bewirkt eine Pause zwischen den Benachrichtigungen, wenn sich die auslösende Bewegung fortsetzt. 4 Setzen Sie ein Häkchen vor "E-Mail senden" bei einer Warnung. 5 "Erfassungszone": Bei einem Klick auf diese Taste erscheint das Kamerabild in einem Raster. Wird in einem roten Kästchen eine Bewegung entdeckt, wird eine Benachrichtigung ausgelöst. Wird in einem nicht markierten Kästchen eine Bewegung entdeckt, wird keine Benachrichtigung ausgelöst. Klicken Sie auf die einzelnen Kästchen, um sie zu aktivieren (rot) oder inaktiv (unbelegt) zu halten, um beispielsweise eine Scheibe nicht zu überwachen und zu vermeiden, dass im Außenbereich unnötigerweise Warnungen ausgelöst werden. 6 Dieses Raster zeigt, zu welchen Halbstunden die Erkennung unter der Woche aktiviert werden muss. Klicken Sie in eines der Kästchen, um die Erkennung für die entsprechende Halbstunde zu aktivieren. Sie können bereits auf einen Wochentag oder eine Stunde klicken, um eine vollständige Zeile oder Spalte zu aktivieren. Klicken Sie zur Rund-um-die-Uhr-Aktivierung "Alle". Die roten Kästchen zeigen an, dass die Erkennung aktiviert ist. 7 WICHTIG: Vergessen Sie nach Abschluss der Konfiguration nicht, zur Bestätigung der Eingaben auf "Speichern" am oberen Bildschirmrand zu klicken.

Die Konfiguration ist beendet. Im Anschluss daran löst jegliche Bewegung vor der Kamera in den festgelegten Zonen und zu den festgelegten Uhrzeiten das Senden einer Benachrichtigung aus.

E - VERWENDUNG AUF EINEM SMARTPHONE

Die Anwendung ermöglicht das kostenlose Steuern, Konfigurieren und Aufrufen der Kameras per Smartphone, sie kann im Appstore und auf Google

Play heruntergeladen werden. Die "ThomView"-App herunterladen, installieren und starten. Die hier für Android beschriebene Bedienung ist für das iPhone identisch.

• Starten Sie die App auf Ihrem Smartphone oder Ihrem Tablet und klicken Sie auf das Symbol

. Klicken Sie dann auf das Symbol

Ihr Fotoapparat schaltet sich ein, scannen Sie den QRCode auf Ihrer Kamera.

• Geben Sie dann den gewünschten Kameranamen (Device Name), den Benutzernamen (Username) und das Passwort (Password) ein. Der standardmäßige Benutzername ist "admin", ein Passwort ist nicht konfiguriert.

• Klicken Sie zur Bestätigung auf OK, dann auf den Namen Ihrer Kamera. Klicken Sie danach auf das Video-Symbol, um das Bild Ihrer Kamera aufzurufen.

Hinweis: Eine Einstellung in der App ermöglicht die Freigabe der Verbindung mit der Kamera ausschließlich dann, wenn das Smartphone oder

Tablet eine WLAN-Verbindung hat und nicht mit dem mobilen Netz verbunden ist.

Setzen Sie nach Bedarf ein Häkchen vor die Zeile "Only connect in Wi-Fi network" im Menü "Settings",

Symbol More

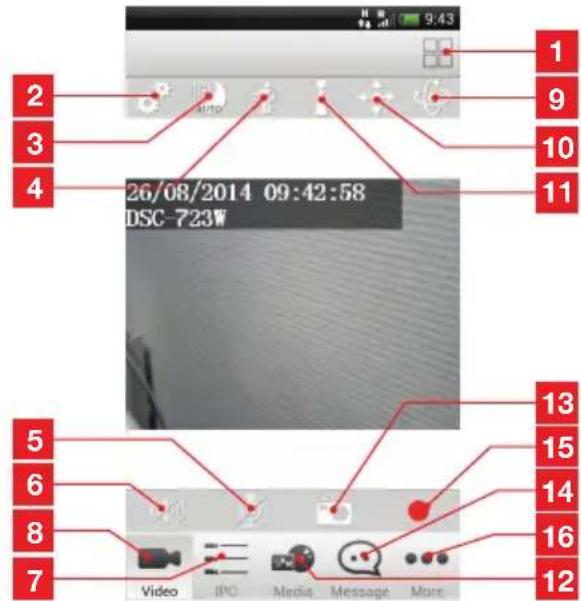

Zahlreiche Konfigurationsoptionen sind mit einem Klick auf das Bild Ihrer Kamera verfügbar:

1	Mehrere in der App registrierte Kamerasermann die simultane Visualisierung
2	Allgemeine Konfiguration der Kamera: WLan, Benutzernamen und Password, Nachtsicht, etc.
3	ist die Nachtsicht nicht im automatischenBetrieb, kann mit ihr die Infrarot-Beleuchtungder Kamera ein- oder ausgeschaltet werden
4	Entfällt bei diesen Modell
5	Entfällt bei diesen Modell
6	Entfällig bei diesen Modell
7	Liste der von der App registrierten K cameras
8	Anzeige des Live-Videos für die ausgewählteKamera
9	Entfällt bei diesen Modell
10	Entfällig bei diesen Modell
11	Entfällig bei diesen Modell
12	Auf dem Telefon gesecherte Fotos und Videos
13	Aufnahme eines (im Telefon gezeherten) Fotos
14	Logbuch der Ereignisse und Warnungen
15	Start/Stop eines (im Telefon gezeherten) Videos
16	Optionen der Smartphone-App

F - VERWENDUNG AUF EINEM PC MIT DER THOMVIEW-SOFTWARE

Die Konfiguration der Kamera und die Anzeige des Kamerabildes, wie diese in Paragraph D - 1 - AUFRUFEN DER KAMERAKONFIGURATION

beschrieben sind, sind nur möglich, wenn der Computer mit dem gleichen Netz wie die Kamera verbunden ist. Die auf der CD gelieferte Software ThomView erlaubt den einfachen Internetzugang zur Kamera ohne diese Einschränkung.

• Installieren Sie die Software auf dem Computer, den Sie zum Aufrufen Ihrer Kamera verwenden sollen.
• Starten Sie die Software auf Ihrem Computer. Der Benutzername und das Passwort der Software sind standardmäßig "admin" und "admin".
• Klicken Sie auf das Symbol "Settings", dann auf "Add P2P Camera".
• Im Fenster, das sich nun öffnet, geben Sie den gewünschten Kameranamen, den Benutzernamen Ihrer Kamera (standardmäßig "admin"), das Passwort (standardmäßig ist kein Passwort eingestellt, halten Sie das Feld leer) und den UID Ihrer Kamera ein. Der UID ist ein unverwechselbarer, auf Ihrer Kamera angegebener Code.

• Bestätigen Sie durch einen Klick auf "OK", klicken Sie dann auf das Symbol "Live view".
• Ihre Kamera befindet sich in der Liste "default" an der linken oberen Bildschirmseite, klicken Sie zur Anzeige des Kamerabildes auf ihren Namen.

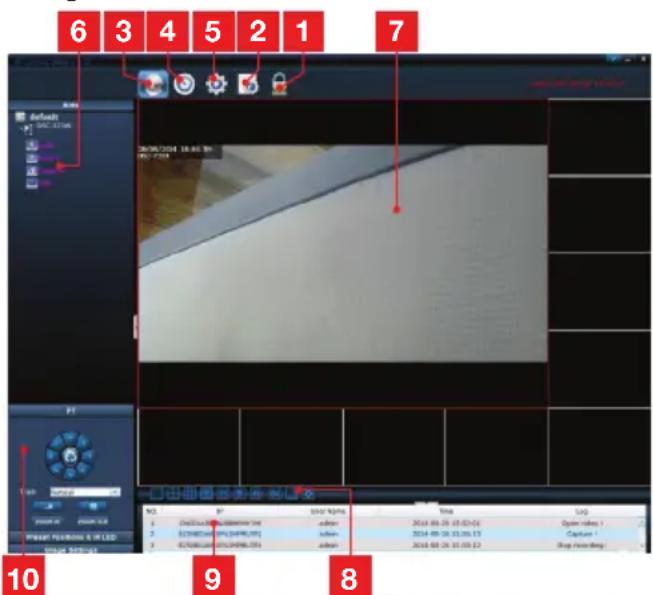

Mit der Software ThomView können mehrere Kameras gleichzeitig verwaltet und gesteuert und ihre jeweiligen Konfigurationen kontrolliert werden:

1 Sperre der Software, die es ermöglicht, ein Video weiter auszustrahlen, ohne die Kamera oder die aktuelle Konfiguration ändern zu können. 2 Historie sämtlicher Ereignisse für alle in der ThomView-Software registrierten Kameras. 3 Öffnen des Live-Videos. 4 Öffnen der Videos und Fotos, die von den Kameras auf dem Computer gespeichert wurden. 5 Menü für die Suche, die Verknüpfung und die Konfiguration der einzelnen Kameras. Klicken Sie zur Suche nach Kameras im Netz Ihres Computers auf "Search Cameras", klicken Sie auf "System", dann auf eine Kamera in der Liste rechts, um ihre Konfiguration aufzurufen und zu ändern. 6 Klicken Sie auf den Namen Ihrer Kamera, um das Bild anzuzeigen. Die nun erscheinende Liste ermöglicht durch den Klick auf die einzelnen Zeilen die Aktivierung des Kameramikrofons (Audio), die Aktivierung einer Aufnahme auf dem Computer (Record), die Aufnahme eines Fotos (Capture) und/oder die Aktivierung des Lautsprechers der Kamera (Talk). 7 Kamerabild: Der rote Rahmen in einem Bild zeigt an, dass diese Kamera ausgewählt wurde. Klicken Sie bei der Verwendung von mehreren Kameras in eine andere Zone des Bildschirms, um das Bild einer anderen Kamera in einem der anderen Fenster auf dem Bildschirm anzuzeigen. Das Bild einer Kamera kann auf dem Bildschirm bewegt werden, indem es von einem zum anderen Fenster verschoben wird. 8 Anordnung der Fenster auf dem Bildschirm: Klicken Sie, um eine Kamera nach der anderen, 4 Kameras gleichzeitig, usw. aufzurufen. 9 Historie der Vorgänge in der Software: Sie zeigt alle in der Software erfolgten Vorgänge mit Datum und Uhrzeit an. 10 Steuerelemente der Kamera: Klicken Sie auf jeden Titel, um eine Liste der Steuerelemente zu öffnen und anzuzeigen: Einstellung des Bildes und der Bildqualität, Steuerung der Nachtsicht, etc.

G - VERWENDUNG MIT EINEM THOMSON NETZWERK-VIDEOREKORDER

Ihre Kamera ist mit dem ONVIF-Protokoll kompatibel, mit dem die Kamera einem Netzwerk-Videorekorder zugeordnet werden kann.

• Starten Sie im Rekorder die Suche nach Kameras, sobald die Kamera mit dem Netz oder den Netzsteckern des Rekorders verbunden ist.

Ihr Netzrekorder benötigt die folgenden Informationen:

Die IP-Adresse Ihrer Kamera: Wenn der Rekorder die Kamera nicht von selbst erkennt, geben Sie im Rekorder die IP-Adresse ein, die von der auf der CD verfügbaren Software "IP Camera Search Tool" erfasst wird (siehe Abschnitt D - 1 - AUFRUFEN DER KAMERAKONFIGURATION).

• Der ONVIF-Port Ihrer Kamera: Wenn die Kamera diesen Port nicht von selbst erkennt, ist dieser Port standardmäßig Port 888.

Ein Benutzername und ein Passwort: Dabei handelt es sich um den gleichen Benutzernamen und das gleiche Passwort,

die Sie auch zur Verbindung mit Ihrer Kamera verwenden (standardmäßig admin und kein Passwort).

Nachdem diese Daten im Rekorder gespeichert wurden, fügen Sie Ihre Kamera hinzu, wie Sie es mit den ursprünglichen Kameras gemacht haben. Das Bild Ihrer Kamera erscheint nach einigen Sekunden neben den Bildern der ursprünglichen Kameras. Ab diesem Zeitpunkt können Sie bereits wie mit den ursprünglichen Kameras Videos auf der Festplatte des Rekorders speichern und die Bewegungserkennung des Rekorders nutzen. Sie können Ihre IP-Kamera ebenfalls wie zuvor mit Ihrem Smartphone oder Ihrem Computer weiterverwenden.

H - VERWENDUNG MIT EINER THOMBOX

1 - AUTOMATISCHE KONFIGURATION

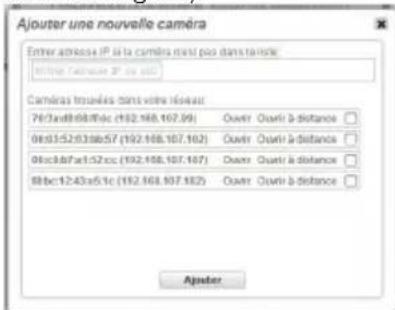

• Ihre Kamera ist für den Betrieb mit einer Thombox optimiert. Klicken Sie in der Schnittstelle Ihrer Thombox im Kamera-Widget auf "Ajouter une nouvelle caméra" ("Eine neue Kamera hinzufügen"):

Warten Sie, bis die Kamerasuche im Netzwerk beendet ist.

• Wählen Sie keine Kamera, schließen Sie das Fenster "Eine neue Kamera hinzufügen".

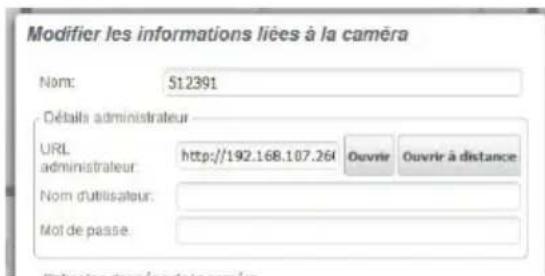

Die Konfiguration Ihrer Kamera in der Thombox-Schnittstelle erfolgt automatisch. Geben Sie den zur Verbindung verwendeten Benutzernamen und Ihr Passwort ein.

• Wenn die Kamera bei Erkennung einer Bewegung Bilder an die Thombox senden soll, klicken Sie auf das Feld "Copier les réglages dans la caméra" (Einstellung in die Kamera kopieren) am unteren Rand des Fensters. Ihre Thombox wird in die Konfiguration der Kamera schreiben, wohin die Bilder gesendet werden sollen.
• Starten Sie eine Synchronisation Ihrer Internet-Box. Die Konfiguration ist beendet.

(Weitere Informationen über die gebotenen Funktionen und Möglichkeiten erhalten Sie mit einem Klick auf das Symbol im Kamera-Widget Ihrer Thombox.)

H - VERWENDUNG MIT EINER THOMBOX

2 - MANUELLE KONFIGURATION

• Sollte die automatische Konfiguration Ihrer Thombox nicht erwünscht sein, klicken Sie im Widget auf "Eine neue Kamera hinzufügen":

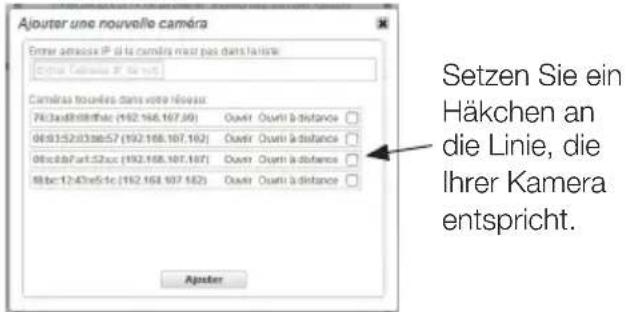

• Klicken Sie das Kästchen in der Zeile an, die Ihrer Kamera entspricht, und klicken Sie dann auf "Ajouter" (Hinzufügen).

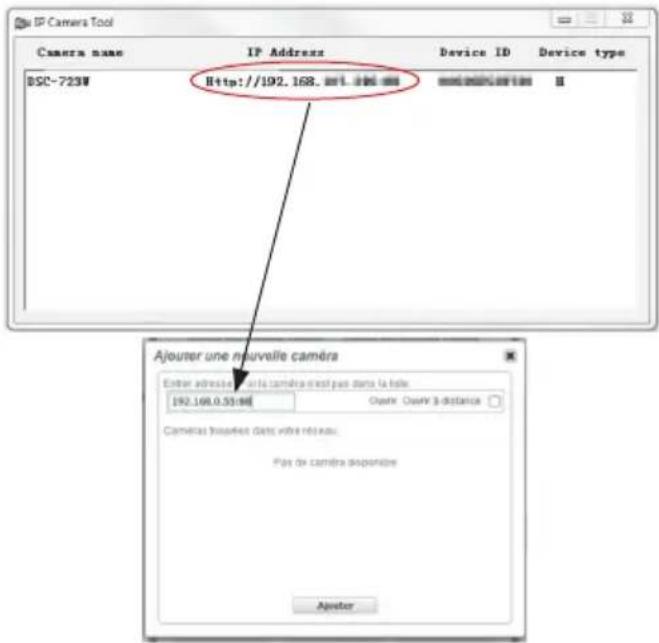

• Wird Ihre Kamera nicht erkannt, geben Sie die von der Software IP Camera Search Tool angezeigte Adresse ein:

• Achtung: Standardmäßig endet die Adresse Ihrer Kamera mit ".88", kopieren Sie diese ebenfalls mit der IP-Adresse Ihrer Kamera in das Widget der Thombox. Setzen Sie ein Häkchen vor die gewünschte Kamera und klicken Sie auf "Ajouter" (Hinzufügen).

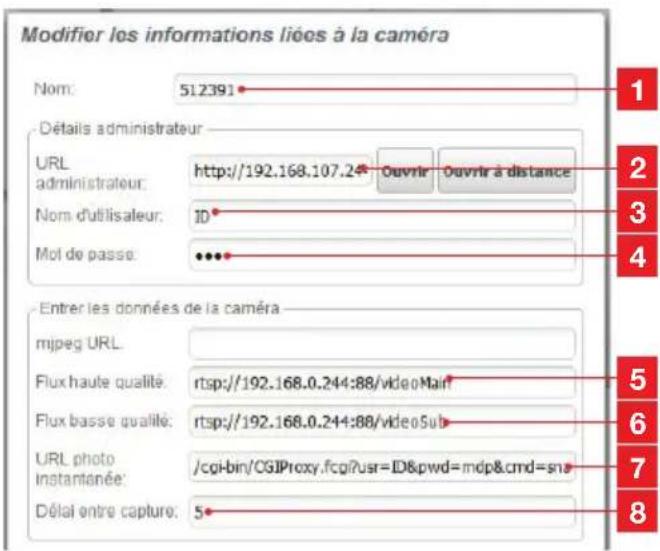

• Klicken Sie auf das Symbol der Kamera, um ihre Einstellungen aufzurufen.

1. Geben Sie der Kamera einen Namen. 2. Adresse zur Verbindung mit der Schnittstelle Ihrer Kamera; diese wird beim Hinzufügen der Kamera automatisch eingetragen (vergessen Sie nicht das "88" am Ende der Adresse). 3. Benutzername für die Verbindung mit Ihrer Kamera (standardmäßig admin). 4. Passwort für die Verbindung mit Ihrer Kamera (standardmäßig). 5. Streams hoher Qualität: Die Adresse lautet wie folgt:

rtsp://IP-Adresse Ihrer Kamera:88/videoMain (die IP-Adresse darf keine Leerzeichen enthalten)

Standardmäßig beträgt die Auflösung 1280x720, 30 Bilder pro Sekunde.

6. Streams geringer Qualität: Die Adresse lautet wie folgt:

rtsp://IP-Adresse Ihrer Kamera:88/videoSub (die IP-Adresse darf keine Leerzeichen enthalten)

Standardmäßig beträgt die Auflösung 640x480, 15 Bilder pro Sekunde. Kann im Fall von schlechten Internetverbindungen nützlich sein.

7. Der Befehl zur Aufnahme eines Fotos mit der Kamera lautet:

/cgi-bin/CGIProxy.fcgi?usr=Ihr

Benutzername &pwd=Ihr

Passwort&cmd=snapPicture2

(keine Leerzeichen in der Befehlszeile)

8. Erlaubte Zeit für das Laden einer

Bildaufzeichnung. 5 Sekunden ist

ein vernünftiger Wert; führen Sie bei

gewünschter Änderung einen Test durch.

H - VERWENDUNG MIT EINER THOMBOX

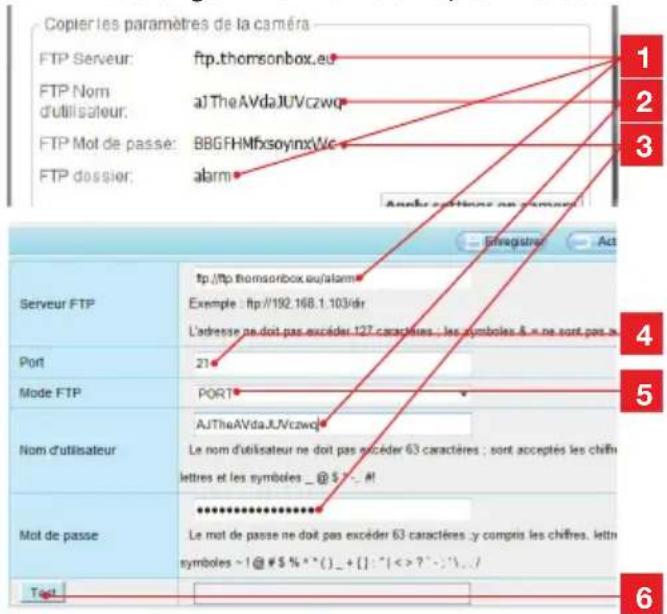

Die FTP-Parameter müssen in das Menü Netzwerk, FTP-Einstellungen ihrer Kamera kopiert werden.

1	Die in die Kamera-Konfiguration einzugebende Adresse lautet: ftp://FTP-Serveradresse der Thombox/FTP-Ordner der Thombox
2	Der FTP-Benutzername ist unverändert zu übernehmen
3	Das FTP-Password ist unverändert zu übernehmen
4	Als FTP-Port wird Port 21 verwendet

5	Der zu verwendenden FTP-Modus ist der PORT-Modus
6	Testen Sie die Eingangsdaten durch einen Klick auf die Test-Taste

• Sobald Sie die Konfiguration in die Konfiguration ihrer Kamera kopiert haben, aktivieren Sie die Bewegungserkennung und die Funktion "Ein Foto aufnehmen" in den Vorgängen, die bei einer Bewegung auszulösen sind (weitere Informationen finden Sie am Ende von Abschnitt D - 2.3 - Beispiel: Einrichten einer E-Mail-Benachrichtigung bei Erkennen einer Bewegung).

• Starten Sie eine Synchronisation ihrer Internet-Box. Die Konfiguration ist beendet.

I - NEUINITIALISIERUNG

Im Fall von Problemen oder bei Verlust der Benutzeridentifizierung kann die Kamera auf ihre Standardeinstellung zurückgesetzt werden, indem der Reset-Knopf am Kabel an der Hinterseite der Kamera 10 Sekunden gedrückt wird.

"Réglage" ("Einstellung") Standardeinstellung
Benutzername admin
Password (kein Password)
Zeitzone	GMT+1
Ports	http: 88 https: 443 ONVIF: 888 ftp: 21
Plug-and-Play-Zugang	Aktiviert
Bewegungserkennung	Deaktiviert
Primärer Videostream	720p, 30 Bilder pro Sekunde
Sekundärer Videostream	VGA
Nachtsicht	automatisch

J - FAQ

Wenn Ihr Problem nicht aufgeführt ist, kontaktieren Sie bitte unseren technischen Kundendienst.

problem möglich U	sache Lösungen
Die Verbindung mit der Kamera ist über das lokale Netzwerk unmöglich (z. B. IP Cameras Search Tool)	Netzwerkproblem	Überprüfen Sie ihre Verbindungen. Schließen Sie vorübergehend das Netzkabel an, wenn sich die Kamera im WLan-Modus befindet.
	Problem mit der Netzwerkkonfiguration	Überprüfen Sie die Netzwerkkonfiguration ihrer Kamera. Nehmen Sie eine Neuinitialisierung ihrer Kamera vor, wenn diese überhaupt nicht mehr zugänglich ist.
Das Kamerabild ist via Internet unzugänglich	Problem mit der Netzwerkkonfiguration	Überprüfen Sie die Einstellungen ihrer Anlage (Modem, Router)
	Ungeeignete Videoeinstellungen	Überprüfen Sie die Videoeinstellungen und reduzieren Sie gegebenenfalls die Qualität Testen Sie zur Bestätigung den "Flux secondaire" (Sekundärer Stream)
Die Bildqualität ist schlecht oder das Bild stockt	Ungeeignete Videoeinstellungen	Testen Sie zur Bestätigung den "Flux secondaire" (Sekundärer Stream), überprüfen Sie die Videoeinstellungen und reduzieren Sie gegebenenfalls die Qualität.
Die Bewegungserfassung besteht unkontrolliert Aufzeichnungen aus.	Ungeeignete Einstellungen der Bewegungserfassung	Reduzieren Sie die Auslöseempfindlichkeit oder Grenzen Sie die überwachte Zone ein (siehe Paragraph D - 2.3 - Beispiel: Einrichten einer E-Mail-Benachrichtigung bei Erkennen einer Bewegung)

K - TECHNISCHE UND GESETZLICHE INFORMATIONEN

1 - ALLGEMEINE MERKMALE

Kamera
Stromversorgung	12VDC / 1A
Netzwerkschnittstelle	Ethernet 10/100, Audio-MDIX, RJ-45
Drahtlose Netzwerkschnittstelle	IEE 802.11b/g/n
Optischer Sensor	¼" CMOS
Mindesthelligkeit	0 Lux
Nachtsicht	Manuell oder automatisch (Dämmerungssensor)2 Infrarot-Matrix-LEDs, die mit einem Helligeitssensor gekoppelt sind: Reichweite 30 m
Optik	f:4mm, F:1.2, Blickwinkel 70°
Tasten	Eine Taste für die Neuinitialisierung: Wiederherstellung der Werkseinstellungen
Videokomprimierung	H.264
Auflösung	Primärer Videostream: bis 1280x720 PixelSekundärer Videostream: bis 640x480 Pixel
Bilder pro Sekunde	Bis zu 30 in allen Auflösungen
Schutzart	IP66
Abmessungen	208 x 107 x 92mm, Fuß inbegriffen
Gewicht	780g
Stromverbrauch	Maximal 4,2W
Betriebstemperatur und-feuchtigkeit	-20°C bis 55°C, 20 % bis 85 % relative Feuchtete ohne Kondensation
Lagertemperatur und-feuchtigkeit	-20°C bis 60°C, 0 % bis 90 % relative Feuchtete ohne Kondensation

K - TECHNISCHE UND GESETZLICHE INFORMATIONEN

2 - GARANTIE

• Für dieses Gerät gilt ab Kaufdatum eine 2-jährige Garantie auf Teile und Reparatur. Es ist zwingend notwendig, dass Sie während der gesamten Garantiedauer einen Kaufnachweis aufbewahren. Die Garantie gilt nicht für Schäden, die durch Nachlässigkeit, Stöße oder Unfälle verursacht wurden.
• Die Elemente dieses Geräts dürfen nicht von Personen geöffnet oder repariert werden, die nicht der Firma AVIDSEN angehören.
• Jeglicher Eingriff am Gerät führt zum Erlöschen der Garantie.

3 - HILFE UND SUPPORT

• Trotz aller Sorgfalt, die wir bei der Konzeption unserer Produkte und der Verfassung dieser Bedienungsanleitung aufgewendet haben, kann es sein, dass Sie während der Installation Ihres Geräts auf Schwierigkeiten oder Fragen stoßen. In diesem Fall raten wir Ihnen dringend, unsere Spezialisten zu kontaktieren, die Sie gerne beraten.
• Sollten bei der Installation oder der Verwendung in den Tagen danach Funktionsstörungen auftreten, ist es zwingend erforderlich, dass Sie uns kontaktieren, während Sie das Gerät vor sich haben. So können unsere Techniker die Ursache des Problems diagnostizieren, denn diese ist wahrscheinlich auf eine falsche Einstellung oder eine nicht ordnungsgemäße Installation zurückzuführen. Sollte das Problem vom Gerät verursacht werden, erhalten Sie vom Techniker eine Bearbeitungsnummer für eine Rückgabe im Geschäft. Ohne diese Nummer ist das Geschäft dazu berechtigt, den Umtausch Ihres Geräts abzulehnen.

Sie benötigen Beratung bei der Installation oder Inbetriebnahme Ihrer Thombox oder bei der Verbindung Ihres Zubehörs der Reihe Thomson Maison Connectée? Wenden Sie sich an unsere Kundendiensttechniker unter der Nummer:

Tel.: [phone]. (Audiotel: 0,337 Euro inkl. MwSt./Min.). Von Montag bis Freitag von 9:00 bis 12:00 und von 14:00 bis 18:00.

4 - GERÄTEUMTAUSCH - KUNDENDIENST

Trotz aller Sorgfalt, die wir bei der Konzeption und Herstellung Ihres Geräts aufgewendet haben, kann es erforderlich sein, dass Sie Ihr Gerät für eine Reparatur in unserer Werkstatt an den Kundendienst zurückschicken. Sie können den Bearbeitungsstand auf unserer Website unter der folgenden Adresse abfragen: http://sav.avidsen.com

5 - EG-KONFORMITÄTSERKLÄRUNG

Konformität mit der R&TTE-Richtlinie

AVIDSEN erklärt, dass das nachfolgende Gerät: Feste IP-WLAN-Kamera 720P 512391 (DSC-723W) der Richtlinie 1999/5/EG entspricht und die Konformität in Anwendung der geltenden Normen bewertet wurde: EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 EN 62311:2008 EN 301 489-1 V1.9.2 EN 301 489-17 V2.2.1 EN 300 328 V1.8.1

Chambray les Tours Alexandre Chaverot,

22.01.2015

Präsident

Die komplette Produktpalette von Thomson finden Sie auf:
